Как сделать электропроводку на кухне

Выбор и количество розеток

Подробнее о типах и необходимом количестве розеток было написано в этой статье. Следует учитывать, что непродуманные нюансы способны доставить массу неудобств при последующей эксплуатации кухни. В идеале, необходимо предусмотреть розетки под основные приборы и оборудование:

• холодильник;
• микроволновую печь;
• духовой шкаф;
• посудомоечную машину;
• стиральную машину;
• варочную поверхность;
• вытяжную вентиляцию;
• электрический чайник, миксер, тостер и т.д.;
• телевизор;
• кондиционер;
• электрический теплый пол.

Даже если использование части бытовых приборов находится под вопросом или их еще физически нет в наличии, намного проще заложить под них проводку, нежели потом искать место для их подключения и тянуть десятки метров удлинителей. Кроме того, нелишним будет предусмотреть одну или две вспомогательных (резервных) розетки на случай подключения светильника, гирлянды, ноутбука и т.д.

Виды проводки и их особенности

Электропроводка на кухне может быть проложена открытым или закрытым способом. Оба эти варианта имеют как преимущества, так и недостатки. При выборе способа монтажа надо учитывать:

• вид проводимого ремонта (косметический или капитальный);
• наличие на стенах и потолке декоративных элементов;
• дизайн помещения;
• предпочтения владельцев.

Открытая проводка

Открытый способ монтажа электропроводки является самым простым и доступным. В этом случае работу можно выполнить быстро, с минимальной затратой сил и средств.

Среди преимуществ открытой проводки надо отметить такие:

• в случае возникновения неисправности проблему можно устранить очень быстро;
• легко использовать в деревянных домах или на стенах, отделанных деревом;
• не надо портить стены. Открытую проводку можно устраивать по готовой отделке;
• при правильном выборе аксессуаров можно придать кухне стильный и оригинальный вид.

В целях обеспечения необходимого уровня безопасности для монтажа открытой электропроводки используются специальные кабельные каналы, которые можно крепить как к стене, так и к потолку. Они состоят из короба, куда укладываются провода, и крышки, которую можно быстро снять или установить. В зависимости от сечения и количества проводов выбирают кабель-каналы необходимого размера. Такие изделия производятся из пластичного материала, который хорошо изгибается, не горит и обладает диэлектрическими свойствами. При необходимости можно подобрать короба нужного цвета или тонировать их при помощи краски, тогда они органично впишутся в интерьер вашей кухни.

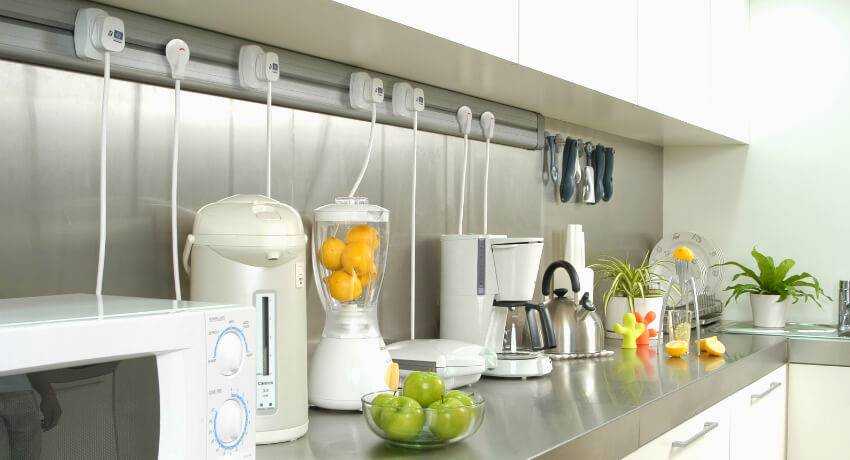

Кабельные каналы и электрические розетки могут служить стильными аксессуарами при оформлении кухонного интерьера

Некоторые специалисты указывают, что делать на кухне открытую проводку нежелательно. Это связано с тем, что здесь повышенная влажность и высокая температура, поэтому провода быстро теряют эластичность и перегреваются, из-за чего возникают неполадки. Если дизайнерское решение требует наличия открытой проводки на кухне, то можно выполнять комбинированный монтаж: в самых опасных местах её делают скрытой, а в других — открытой.

Скрытая проводка

При создании на кухне скрытой проводки все провода прячутся внутри стен или потолка. Для этого в несущей поверхности делают бороздки, в которые укладывают кабель, после чего их закрывают раствором и наносят финишное покрытие. Такое решение является более безопасным, но для его монтажа потребуется перфоратор, будет много пыли и грязи, а также понадобится много времени и физического труда.

Выполнять монтаж скрытой проводки можно как на стадии строительства дома, так и во время его ремонта. В первом случае достаточно просто закрепить провода на стене, после чего оштукатурить её. При проведении ремонта вам придётся штробить потолок или стены, чтобы создать каналы для прокладки кабеля.

При прокладке электрических кабелей скрытым способом на поверхности остаются только лицевые панели розеток

Учтите, что при возникновении неисправности скрытой проводки придётся демонтировать финишную отделку стен, иначе добраться до кабеля вы не сможете.

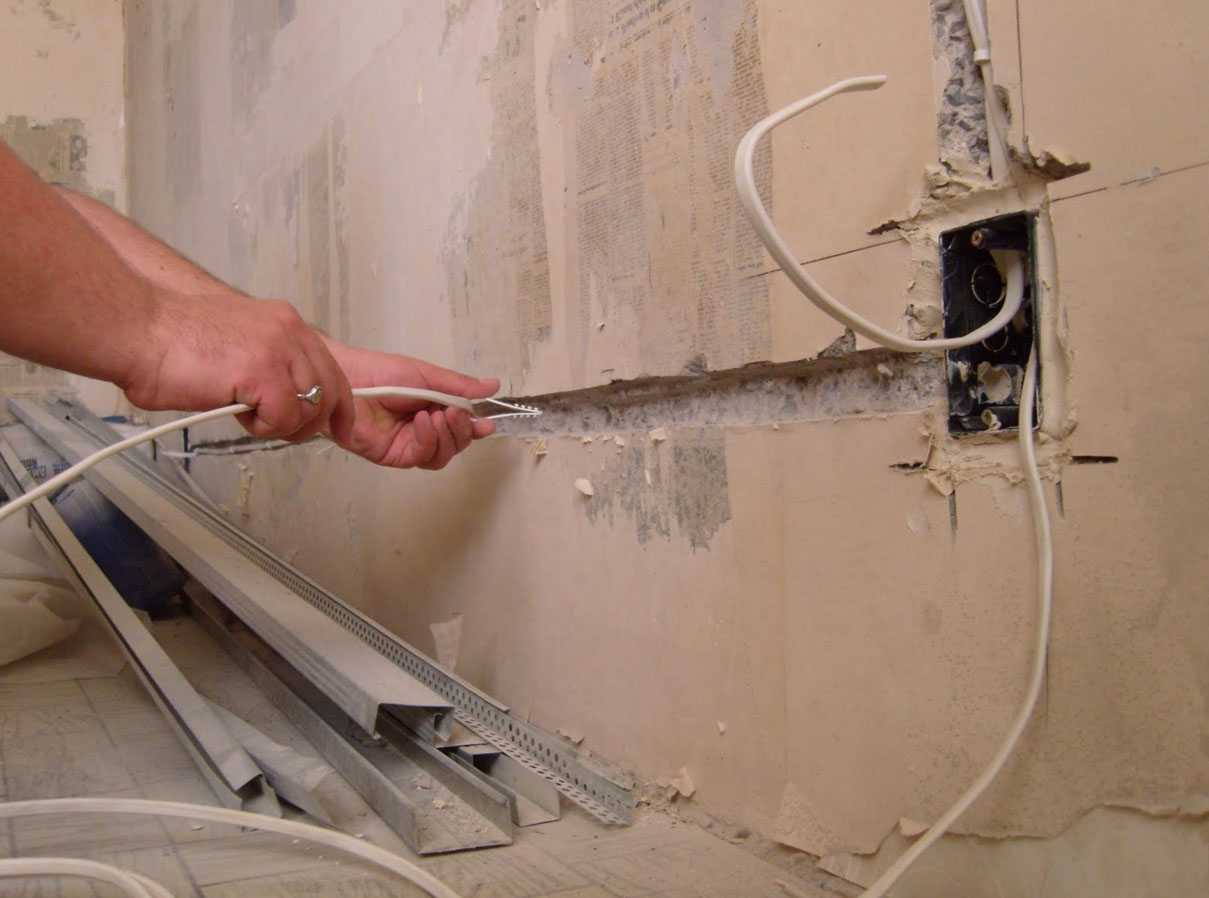

Установка проводов в штробы

Расчет суммарной мощности электрических приборов на кухне.

Для завершения «строительного» этапа прокладки электрической сети следует произвести установку и закрепление проводов в штробах.

Если делать все на совесть и согласно современным требованиям норм, то прокладка кабелей должна осуществляться в специально предназначенный для этого короб или трубу, так как это позволяет в будущем без проблем заменить поврежденный или перегоревший провод.

В реальности это правило выполняется только там, где время от времени бывают проверки.

В большинстве случаев при проведении домашнего ремонта ограничиваются закреплением кабелей в штробах с помощью перфорированной металлической или пластиковой полосы.

Простым и надежным способом также считается использование дюбелей-хомутов.

После завершения монтажа проводов штробы замазывают гипсовой смесью или шпатлевкой, которая надежно скроет все следы надрезов на стенах.

Рекомендации, которых стоит придерживаться

Для того чтобы правильно поменять проводку и установить разводку, надо придерживаться некоторых правил:

• выключатель света надо монтировать у входа, на расстоянии 0,2–0,3 метра от двери, на высоте опущенной руки
• нельзя проводить электропроводку на кухне открытым способом, это может быть опасно. К тому же это может испортить внешний вид кухни
• планируйте разводку так, чтобы для включения электроприборов не нужен был удлинитель. Это ненадежный способ питания, который при больших нагрузках может расплавиться
• ни в коем случае нельзя устанавливать розетку около мойки

Лучше всего, чтобы каждому электрическому прибору был установлен свой комплект деталей, обеспечивающих безопасность. Около рабочей поверхности надо оставить пару свободных розеток, которые можно применять для мелкой техники.

Все схемы надо составлять до проведения установочных работ, это значительно облегчит ваш труд, и вы сможете поменять проводку надежно и безопасно, рассчитывая все по метрам. Чтобы работа была выполнена правильно, необходимо придерживаться порядка действий и учитывать рекомендации специалистов.

Как отремонтировать электропроводку в жилом доме или квартире?

Ремонт квартирной проводки может понадобиться в любой момент (чаще всего – в самый неподходящий). Основные признаки неисправности линии – частые перепады напряжения, мерцание осветительных приборов, частое перегорание лампочек или срабатывание УЗО.

Какой инструмент понадобится для работы:

• Пассатижи;
• Бокорезы;
• Набор отверток;
• Строительный нож (или кусачки);
• Рулетка;
• Шуруповерт;
• Мультиметр;
• Электродрель со сверлами по дереву/бетону (зависит от материала стен);
• Проводка;
• Изоляционная лента;
• Редко – перфоратор.

Перед проведением любых работ с электросетью, ее нужно обесточить. Далее необходимо при помощи мультиметра найти разрыв в цепи, после чего тут же его заизолировать. Выполнять процедуру необходимо специальной изолентой для электросети.

Чтобы контакт был максимально надежным, провода в разрыве необходимо скручивать не руками, а пассатижами. А еще – сразу паять разрыв, после чего обматывать место соединения кабелей изолентой. Если есть возможность – лучше заменить сразу всю проводку (особенно, если старая еще времен СССР).

Обрыв в цепи

Отсутствие напряжения на концах проводов для розетки или лампового патрона свидетельствует об обрыве цепи.В первую очередь проверьте надежность контактов в местах соединения. Далее воспользуйтесь мультиметром в режиме прозвонки. Надо отсоединить фазный провод от автоматического выключателя в проверяемой группе, подключить его к нулевому проводу. Зажимы мультиметра подключаются к нулю и фазе розетки, если оба провода целы,прозвучит акустический сигнал, на дисплее высветятся нули. При обрыве сигналов не будет, для того чтобы определить  ноль оборван или фаза, замкните каждый отдельно в паре с заземляющим проводом и прозвоните. Если обрыв будет в паре фаза – земля перебита фаза, если в паре ноль — земля оборван ноль. Обрыв может быть на трех проводах сразу, в идеальном случае надо менять весь участок трех-проводного кабеля.

Поврежденный участок определяется последовательным отключением фазного и нулевого провода проверяемой группы, между коробками, между розеткой и коробкой, выключателем и коробкой. На одном конце они замыкаются, на другом подключаются к мультиметру, прозваниваются. Так можно прозвонить любой промежуточный интервал в цепи неисправной группы.

Существуют более простые методы обнаружения места обрыва в скрытой проводке, не требующие отключения и прозвонки проводов в кабеле. При обрыве фазы можно воспользоваться чувствительной к электрическому полю индикаторной отверткой с активным питанием, на батарейках. Приложив палец к контакту на ручке отвертки, наконечником проводите по поверхности стены, под которой проложен фазный провод. Индикаторный светодиод будет светиться, в месте обрыва фазы он погаснет.

Для определения обрыва скрытой проводки используют специальные приборы «Дятел» Е-121; МС – 158 М; BOSHDMF – 10 zoom. Но этими приборами пользуются профессионалы, нужны определенные знания и они дорогие. В бытовых условиях проще найти мультиметр, чувствительную индикаторную отвертку с пределами измерения50мв-500 в.

Определять места обрыва и вызванивать отдельные оборванные провода приходится для того чтобы сделать соединения. Не всегда можно заменить скрытый участок проводки, это может быть связано с дорогостоящим ремонтом.  Иногда, чтобы не крошить штукатурку между коробкой и розеткой на место перебитой фазы подключают провод, который использовался для нуля, а ноль на розетке соединяют к проводу заземления

Соединения по этой схеме работают, бывают разные варианты подключения для того чтобы не крошить стены, но использовать их можно в крайних случаях, когда других вариантов нет.Для соединения в местах обрыва, приходится снимать небольшой участок штукатурки,  очень важно сделать подключение в месте обрыва с качественным контактом и надежно заизолировать

Процесс укладки проводки

После подготовки к монтажу электропроводки на кухне можно приступать к основным действиям. Далее пошагово представлена необходимая последовательность мероприятий:

1. По подготовленному чертежу переносим линии прокладки кабельных трасс и места установки распределительных коробок, выключателей, розеток.
2. В зависимости от типа прокладываемой проводки выполняется штробление стен или установка кабельных трасс.
3. Осуществляется монтаж распределительных коробок, выключателей и розеток.
4. Производится установка электрощита и защитных элементов.
5. Подается напряжение и проверяется работоспособность электросети. При отсутствии замечаний следует заштукатурить места укладки проводов или закрыть кабельные трассы декоративными крышками.

Далее рассмотрены основные нюансы, которые возникают в процессе монтажа проводки на кухне.

Монтаж и комплектация электрощита элементами защиты

В панельном доме электрощит, как правило, расположен на лестничной площадке. Поэтому можно добавить защитную аппаратуру электропроводки кухни в него. Также можно смонтировать отдельный электрический щит на территории дома, что позволит отказаться от использования распределительных коробок.

Способы прокладки кабельных линий

В процессе укладки электропроводки потребуется определиться с используемым вариантом монтажа. Можно воспользоваться следующими:

• открытая прокладка кабельной линии;
• скрытая укладка проводки.

У каждого есть свои плюсы и минусы, которые будут представлены далее.

Нюансы монтажа открытой проводки

Главным достоинством рассматриваемого метода монтажа проводки на кухне является простота и быстрота. В случае возникновения необходимости в исправлении или добавлении новой питающей точки не потребуется штробить стены.

Для проведения работ понадобится приобрести специальные кабель-каналы, которые выпускаются в разнообразном цвете, и соединительные элементы. По ранее размеченным линиям выполнить крепеж каналов к стене. Для бетонного основания лучше использовать дюбель гвозди, а для деревянного или кирпичного — саморезы. Интервал крепежных элементов должен находиться в диапазоне от 30 до 50 см. После этого в лотки укладывается проводка и закрывается защитным кожухом.

Из недостатков открытого монтажа проводки можно выделить:

• вся конструкция находится на виду, что сопровождается порчей эстетического вида;
• повышенная вероятность механического повреждения.

Особенности применения скрытой проводки

При монтаже скрытой проводки понадобится проделать большой объем работы. При этом будет образовываться много пыли, грязи, а также шума. Для укладки скрытой электросети в стенах и на потолке делаются канавки соответствующего размера. Для этого используется штроборез. Затем в них крепится кабельная линия при помощи специальных скоб или гипсовой штукатурки. Для установки розеток и выключателей также потребуется сделать отверстия в стене.

Достоинства скрытого монтажа проводки:

• высокая безопасность;
• длительный эксплуатационный срок;

К недостаткам можно отнести следующие моменты:

• большие трудозатраты при монтаже;
• сложность поиска поврежденного участка;
• проведение замены провода сопровождается необходимостью вскрытия мест укладки кабельных линий.

Установка розеток и выключателей

Монтаж розеток осуществляется с учетом следующих рекомендаций:

1. Их располагают на безопасном расстоянии от плиты и мойки, чтобы избежать воздействия влаги и высокой температуры.
2. Розетка должна обеспечивать кратчайший путь для подключения бытовой техники без использования удлинителей.
3. При формировании соединений следует избегать образования провиса кабеля.
4. Коробки для установки розеток должны располагаться на расстоянии в 30-40 см от пола. Исключения составляют элементы, монтируемые на фартуке кухонного гарнитура под встраиваемую технику.

Правильная установка выключателей производится на метровой высоте от пола и в пятнадцати сантиметрах от дверного проема.

Схема распределения электроэнергии к потребителям в кухне должна тщательно продумываться. Это позволит избежать дальнейших проблем в связи с превышением допустимой нагрузки на проводку.

Источник

Нюансы распределения электричества на кухне

Кухонное пространство является помещением, где сосредоточены мощные потребители электроэнергии, поэтому разводка электрики на кухне должна продумываться с учетом всех нюансов. Среди них:

1. Мощные потребители рекомендуется снабжать питанием через отдельную сеть с автоматом.
2. Розеточную и осветительную линию лучше провести по отдельности, с компоновкой защитными отключающими элементами.
3. Для розеток следует проложить защитное заземление. Это позволит не только повысить безопасность эксплуатации кухонной техники, но и продлить ее срок службы.
4. Для электроснабжения кухни лучше применять несколько распределительных коробок. При использовании только одной рекомендуется укладывать трехжильную кабельную линию с сечением 4 мм².

С чего начать?

Идеальным считается ситуация прокладки эл. проводки в новостройке. Чистые стены без штукатурки, грамотный расчет инженерных сетей, отсутствие необходимости в проведении демонтажа значительно упрощают предстоящие работы.

Важно понимать, что никакие дополнительные линии, установка новых розеток, автоматических выключателей, монтажных коробок, распределительных щитов с более «высокими» характеристиками не могут гарантировать безопасность и надежность выполненной электрической сети. Изначально необходимо понимать существующий тип проводки

Традиционно для квартир, имеющих газоснабжение, проектировщики закладывают однофазную сеть. В последнее время ее используют для малогабаритного жилья с электрическими плитами. Вариант на самом деле не самый лучший, поскольку одновременное включение нескольких мощных потребителей провоцирует появление большой нагрузки на одном проводе

Изначально необходимо понимать существующий тип проводки. Традиционно для квартир, имеющих газоснабжение, проектировщики закладывают однофазную сеть. В последнее время ее используют для малогабаритного жилья с электрическими плитами. Вариант на самом деле не самый лучший, поскольку одновременное включение нескольких мощных потребителей провоцирует появление большой нагрузки на одном проводе.

Далее необходимо переходить к расчетам. В идеале следует предусмотреть все возможные электрические приборы, которые будут использоваться в квартире, в том числе и кухне.

Определившись с потребителями, можно переходить к подсчету общей потребляемой мощности. Сделать это достаточно просто, суммировав соответствующие параметры по каждому прибору, для чего достаточно взять стандартные значения из таблиц.

Относительно кухни, электрическая проводка в среднем может нести нагрузку от 5 до 12 кВт. Необходимо принять к сведению и учитывать в расчетах один важный момент, что одновременно устройства не будут работать. Поэтому нет смысла принимать за основу максимальную возможную нагрузку и «строить» избыточную проводку.

Правила электрической разводки

Итак, правильно проведенные работы по электромонтажу зависят от выполнения требования одного документа – это «Правила Устройства Электроустановок» или короче ПУЭ. По сути, это пошаговая инструкция к применению. В этом документе все разложено по полочкам. Что из этих правил поможет правильно провести монтаж электропроводки в частном доме своими руками?

• Все элементы проводки должны быть доступны в независимости от места их установки. К этим элементам относятся розетки, выключатели, распределительные коробки, счетчики.
• Розетки устанавливаются на высоте 50-80 см от поверхности пола. Расстояние от варочных плит и отопительных радиаторов – полметра. Количество розеток определяется площадью комнаты. Одна розетка на 6 м². На кухне количество определяется необходимостью этих устройств. В туалете их не монтируют, в ванной производится установка влагозащищенных образцов.
• Выключатели необходимо крепить на высоте 60-150 см, при этом придется учитывать ширину полотна входной двери. Оно не должно закрывать выключатель. Обычно, если дверь открывается налево. То выключатель устанавливается с правой стороны от входа.

Высота установки выключателей

• Провода можно прокладывать только горизонтально или вертикально. При этом существуют определенные расстояния от смежных поверхностей, труб или несущих конструкций. Для горизонтальных контуров – 5-10 см от балок перекрытия, или 15 см от базовой поверхности потолка. От пола в пределах от 15 до 20 см. вертикальные контуры: от оконных и дверных проемов не меньше 10 см, от газовых труб – 40 см.
• В независимости от того, какая проводка будет прокладываться (скрытая или открытая), необходимо следить за тем, чтобы кабель не прижимался к металлическим частям конструкции.
• Если по одному контуру прокладываются сразу несколько проводов, то их прижимать друг к другу противопоказано. Минимальное расстояние 3 мм между ними. Лучше же уложить каждый кабель в гофру или короб.
• Соединять между собой алюминиевый и медный провод запрещено.
• Контуры заземления и зануления соединяются только болтовыми крепежами.

Как видите, правила не очень сложные, поэтому сделать проводку правильно своими руками, не составит большого труда.

Открытая проводка

Построение схемы разводки

Прежде чем сделать своими руками разводку, нужно рассчитать точную ее схему. Ряд правил помогут в работе:

• простейшая схема проводки предусматривает монтаж одной распределительной коробки. Такой вариант не подойдет для кухни с большим количеством энергопотребляющих приборов;
• разводка должна включать несколько распределительных коробок, от которых идет запитывание разных приборов;
• правильный монтаж проводки требует создания отдельных веток: для подключения розеток, осветительных приборов, мощных бытовых приборов;
• на каждой ветке устанавливают УЗО для защитного отключения;
• если все же рассчитывается схема с одной распределительной коробкой, необходимо использовать только трехжильный провод сечением не менее 4 кв.мм. Провод укладывают в пластиковую трубу.

Пример схемы подключения электрической разводки на кухне Безопасность бытовой техники обеспечивает заземление, при монтаже которого запрещается:

• соединять заземление с нулевым проводом;
• заземлять нулевые и заземляющие жилы разных линий;
• делать заземление из отдельного провода.

Отличительные особенности современной электропроводки

В конце 20 века произошёл рывок в современных технологиях бытового типа. Помимо телевизоров, внутри домов стали использоваться и другие устройства:

1. Беспроводная связь.
2. Мощная бытовая техника.
3. Видеонаблюдение и системы охраны.
4. Компьютеры.

Потому и работы с монтажом электрических сетей усложнились. Принципы работы и обустройства остались при этом прежними.

Даже первый этап – проектирование – вызывает сложности. Необходимо знать места расположения приборов для бытового использования и мощность, которую они поглощают. Система освещения для каждого помещения продумывается на этом же этапе.

Теперь используют не только силовые, но и слаботочные системы. Это провода для телевизоров и телефонов, компьютеров. Сюда же входит акустическая и охранная техника. Силовые, слаботочные системы не разделяют. Источником питания для приборов служит классическая сеть 220 В.

Количество приборов, устройств с одновременной эксплуатацией меняется в большую сторону. Раньше хватало одной люстры, теперь к верхнему свету добавляют местный, либо систему точечных светильников. Увеличивается и общая мощность, которая потребляется приборами.

Техника безопасности

При замене старой или укладке новой электропроводки соблюдают следующие правила:

1. Работу начинают после обесточивания сети. Проверить напряжение можно вольтметром.
2. Для электромонтажа используют инструменты с изоляционным покрытием.
3. Розетки не размещают над или под раковиной. Запрещена установка элементов и возле газовых плит. Расстояние должно составлять не менее 50 см.
4. Для работающих с водой бытовых приборов прокладывают отдельные линии.
5. Точки питания размещают в скрытых от детей местах. Монтируют наиболее безопасные модели розеток.
6. Для электрической сети устанавливают силовую точку питания.
7. Подключение проводки к электрощиту выполняют в последнюю очередь.

Кладем кабель в стену

Теперь осталось соблюдая схемы электрики в доме своими руками вложить кабели в штробы и окончить монтаж.

Для укладки выработан такой алгоритм:

• Через каждый полметра в полости канала сверлим отверстие диаметром сантиметр;
• Заранее составленные косы проводов затягиваем внутрь гофрированной трубы и укладываем эту конструкцию в стену в соответствии с составленной заранее схемой;
• В просверленные отверстия вбиваем специальные скобы, которые фиксируют трубу с кабелями в стене.

Если скоб вы не нашли, а дома есть классические монтажные дюбели, то подойдут и они, примотайте к ним небольшой отрезок проволоки, чтобы зафиксировать трубу.

Особенности монтажа скрытой электропроводки

Монтаж скрытой электропроводки на кухне начинается с изготовления гнезд под электрические точки. Круглые гнезда изготовляются с помощью специальных коронок по бетону (кирпичу), долота и молотка.

Квадратное гнездо вырубается тем же долотом, но по отверстиям, пробуренным с помощью перфоратора.

Штробы в бетоне или кирпиче прорезаются с помощью электрического штробореза. Ширина канавки выбирается под диаметр и количество проводов. Существуют модели с пылесосом, чтобы не загрязнять воздух на месте работы. Если внутренние стены сложены из газобетона, ручной штроборез справится с производством каналов без пыли.

Коробки «электроточек» закрепляются в гнездах, на гипсовый или алебастровый раствор, очень быстро твердеющий. Точно таким же раствором точечно закрепляются в штробах провода, протянутые к местам подключения.

Для соединения медных проводов в распределительных коробках, по требованиям «Правил устройства электроустановок», необходимо использовать сварку или пайку проводов.

Подготовка к проведению работ

Проводка на кухне требует обязательного составления проекта. Для того, чтобы он был корректен, обязательно нужно определить, какую технику планируется разместить в этом помещении:

• Электрическая плита (варочная панель, духовой шкаф);
• Холодильник;
• Посудомоечная машина;
• Микроволновая печь;
• Вытяжка;
• Электрочайник;
• Тостер, бутербродница;
• Мультиварка, аэрогриль;
• Кухонный комбайн, миксер;
• Кофемашина и так далее.

На кухне также часто решают расположить телевизор и стиральную машину – и для каждой единицы техники нужна своя розетка.

Совет: следует приобретать розетки с запасом и тщательно продумать расположение техники, чтобы потом не путаться в проводах.

Но просто посчитать технику для составления проекта электропроводки будет недостаточно. Далее работы проводятся по такому алгоритму:

1. Определяется тип сети, приходящей в квартиру. В случае однофазной суммарная мощность будет весьма ограничена, в случае трехфазной, проводка на кухне может создаваться с ощутимым запасом мощности. Как правило, трехфазная проводка в тех помещениях, где устанавливается электрическая печь.
2. Рассчитывается суммарная мощность кухонных приборов – для каждого прибора берется номинальная мощность, указанная в техническом паспорте. Должно получиться значение в пределах 8-15 кВт (при одновременном включении всех устройств). Конечно, на практике все приборы редко включаются одномоментно, но правильно будет, если проводка создается с запасом мощности.

1. Выбирается кабель для создания электропроводки. Здесь лучше воспользоваться справочными данными или поручить работу специалисту. Что же касается общих рекомендаций, то они таковы: чем выше суммарная мощность прибора, тем толще должен быть электрический кабель. Например, при общей мощности 11 кВт потребуется медный провод с 6-миллиметровым сечением, а для мощности 15 кВт нужно сечение 10 мм.

Есть и другие рекомендации по выбору кабеля для электропроводки на кухне:

• ВВГ-5х6 – пятижильный с сечением 6 кв. мм необходим для домов с трехфазным питанием и соединяет щиток освещения с основным;
• ВВГ-2х6 необходимо для соединения щитков в домах с 2-фазным питанием;
• ВВГ-3х2,5 применяется для стандартной разводки электропроводки от щитка до распределительных коробок, а потом – до розеток;
• ВВГ-3х1,5 прокладывается от распределительных коробок до осветительных приборов;
• ВВГ-3х4 – для электроплит.

Подготовительные работы

Перед тем как приступить к монтажу проводки на кухне, следует определиться с предполагаемым местом размещения мебели, плиты, раковины и т. д. В дальнейшем выполняется комплекс подготовительных работ, состоящий из нескольких этапов. Далее каждый из них рассмотрим подробно.

Определение состояния действующей проводки

На первоначальном этапе понадобится определиться, в каком состоянии находится старая проводка на кухне. В квартирах (домах) может использоваться однофазная или трехфазная сеть, следует уточнить этот момент. В дальнейшем проверяется наличие контура заземления у электрической проводки. Если проложен трехжильный кабель, то он имеется. Как правило, в возведенных после 1997 года жилых сооружениях предусматривается использование заземляющего контура.

Проверка состояния электропроводки.

Также понадобится установить сечение жил кабеля, чтобы понять, какую мощность способна выдержать старая электропроводка.

Расчет необходимой мощности

После этого рассчитывают мощность суммы всех приборов. Для этого в техническом паспорте каждой единицы техники находят номинальную мощность. Все эти значения суммируются. Такой метод предполагает одновременное включение всех электроприборов. Хоть это и будет происходить крайне редко, запас мощности необходим. От электрощита на кухню всегда протягивают отдельный кабель, ведь в этом месте сосредоточено такое же количество приборов, как во всей остальной квартире.

Для расчета мощности существует формула: Р = Р общ. × К

• Р общ. – подсчитанная вами общая мощность.
• К – коэффициент спроса ≈ 0,7 (70%)

К – коэффициент спроса, который учитывает количество электроприемников и продолжительность их использования. Ввиду отсутствия точных данных, рекомендуется принять его по одноименному запросу из справочной информации.

Выбор кабеля

Чтобы обеспечить грамотное обустройство энергообеспечения, следует разобраться в том, какое сечение провода нужно для кухни. Выбор проводов осуществляется в соответствии с общей мощностью бытовых электроприборов на кухне, а также установленного в ней освещения.

Чтобы подключить стандартные торшеры, люстры, настольные лампы и какие-нибудь небольшие прожекторы, используются медные провода, оснащенные ПВХ-защитой марки ПВ или ППВ. Главной особенностью таких проводов является повышенная устойчивость к высоким нагрузкам, срок их службы позволит не беспокоиться о проведении ремонта много лет. В этом случае сечение жилы должно составлять, как минимум, 1.5 мм. Провода, которые будут проводиться к розеткам для обеспечения энергией мощного оборудования, нужно выбирать с сечением 2.5 мм.

Если использовать тонкие провода, в конечном итоге электропроводка не сможет выдержать эксплуатационной нагрузки, что обернется коротким замыканием или возгоранием кабелей.

Если на кухне будет работать оборудование, которое потребляет более 8 кВт в час, нужно использовать отдельную ветку, в которую войдет трехжильный медный кабель, имеющий мощную изоляцию

При этом важно заземлить прибор после его установки третьей жилой. Сечение в данном случае должно составлять как минимум 6 мм
