Как подключить лампочку через выключатель: схемы и правила подключения

Особенности разводки проводов

Схема подключения выключателя в зависимости от его типа (учитывается количество клавиш) немного разнится.

Наиболее простым вариантом является подключение одноклавишного выключателя, в таком случае всё можно сделать самостоятельно. В такой ситуации, в коробке распределения, присутствует всего 2 провода – ноль и фаза.

Провод синего цвета (ноль), соединяется с таким же проводом на светильнике. Вводная фаза изначально движется к устройству для выключения света, после чего снова возвращается в коробку распределения, а уже затем соединяется с фазой от лампочки.

Основным условием подключения одноклавишного выключателя света является внимательность, поскольку даже при наличии всего двух проводов, довольно часто встречаются ситуации, когда человек путает жилы.

Подключение двухклавишного выключателя потребует больших знаний электрики, это обосновывается тем, что все группы светильников имеют отдельный разрыв цепи. Как и с одноклавишным агрегатом, в коробке распределения присутствует две жилы. Провод синего цвета ещё на входе соединяется с другими проводами аналогичного цвета.

Фаза изначально проводиться на разрыв, на обе кнопки, затем осуществляется её фиксация в заранее предусмотренной выемке. Исходящие провода идут к каждой присутствующей группе осветительных приборов или на две отдельные лампочки.

Обязательно нужно учитывать тот факт, что задняя часть корпуса содержит три отверстия: два размещены по левую сторону, и ещё один по правую. Туда где только одно отверстие подсоединяется фаза входа, а туда, где два отверстия – фаза выхода, направляющаяся к светильнику.

Фазу ввода направляют на разрыв, а после этого делят на три разных фазных проводника, каждый из которых направляется к собственной группе лампочек.

Подключение ламп с преобразователем

В наши дни при освещении помещений точечными потребителями возможно их подключение как в сеть с напряжением 220 В, так и через преобразователь на 12 В. Такие устройства к тому же обеспечивают задержку включения на пару секунд, после чего плавно подают нагрузку на приборы.

Эта схема как нельзя лучше подойдет при условии, что в качестве потребителей установлены лампы накаливания или галогенные, т. к. удаление скачков напряжения способствует увеличению срока службы световых приборов.

Читать также: Вес швеллера 10п за метр

В случае использования такого преобразователя выключатель монтируется в цепь до него, и на это есть причины.

Во-первых, пониженное напряжение имеет большую силу тока, в то время как прерыватели на подобное не рассчитаны. Проще говоря, контакты выключателя или отгорят, или «залипнут». А во вторых, как уже говорилось, у преобразователя есть задержка подачи напряжения, обеспечивающая плавный розжиг лампы. И если включить прерыватель в схему после него, то ни о каком плавном пуске говорить не приходится. Электричество будет поступать резким скачком сразу после нажатия клавиши. А значит и толку от преобразователя будет не больше, чем от обычного трансформатора.

При установке двухклавишного выключателя необходимо добавление второго преобразователя, который будет запитан от второй линии. При этом, как и в предыдущих схемах подключения, нулевой провод будет общим.

Также не стоит забывать, что все подобные приборы имеют свое ограничение мощности подключаемых потребителей и увлекаться с численностью светильников при подобном монтаже не стоит.

Подключение люстры к одинарному выключателю

Самый простой способ подключения люстры. Провода домашней электропроводки и провода светильника попарно между собой попарно соединяются.

Последовательность выполнения:

1. Нулевой провод люстры соединить с нулевым проводом из распределительной коробки.
2. Фазный провод из распределительной коробки должен быть подключен сперва к выключателю и проведен под его клавишей. Соединить его с фазным проводом люстры.

При соединении проводов наиболее надежный и безопасный вариант — использование винтовых клеммных зажимов. Однако на практике часто изолируют скрученные соединения специальными колпачками. Категорически не рекомендуем использовать для изоляции ПВХ ленты, по истечении времени из-за ее усыхания качество изоляции может значительно ухудшиться, что может вызвать короткое замыкание и чревато неприятными последствиями.

Подключение выключателя, через распределительную коробку.

Подсоединить источник питания к электропотребителю через одноклавишный выключатель, довольно легко. От электрощитка идёт 2 провода — ноль и фаза. Ноль помечается синим цветом, фаза красным. На картинке 3 — схема выключателя с проводами разных цветов.

Фаза должна проходить через выключатель, при работе которого должен осуществляться разрыв/соединение, именно фазы, а не ноля. Определить, в каком проводе находится фаза легко, при включенной сети, необходимо задеть индикаторной отверткой оба провода, поочередно, там где загорится красный световой индикатор будет фаза.

Если на выключатель будет идти ноль, то проводка, после выключения электричества будет находиться под напряжением, и при замене осветительных элементов можно получить удар током. В идеале, ток должен поступать к лампочке в такой последовательности — фаза идет на центральный контакт лампочки, ноль идет на цоколь. Схема выключателя, представленная производителем электроприборов, всегда подразумевает отключение фазы.

Для соединения фазного провода к самому выключатель необходимо:

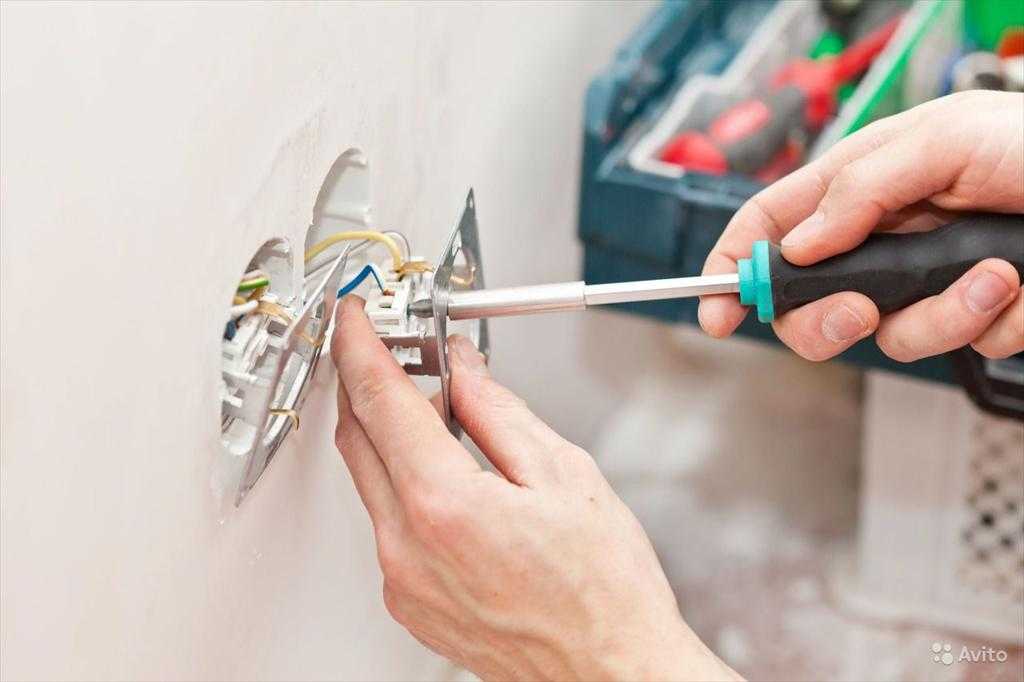

• при помощи отвёртки снять клавишу выключателя, и отвернуть винты крепления корпуса;
• зачистить фазный провод с обоих концов, и при помощи фиксирующий винтов и пресс — шайб, зажать между контактами выключателя.

Провод идущий от электрощитовой должен крепится к нижней части выключателя, а идущий от светильника подсоединить к верхней.

Схема выключателя представляет собой, два провода, идущие от сети с напряжением 220 V, для монтажа нового подключения можно приобрести провода разных цветов, например: красного и синего. Которые будут проходить через распределительных коробку, причём нуль будет идти на осветительный элемент (электролампа, или несколько ламп, подключенных параллельно), а фаза проходить через выключатель.

При помощи ножа необходимо равномерно снять (зачистить) изоляцию с каждого конца провода, на 3 — 4 см. При помощи плоскогубцев/пассатижей осуществить скрутку проводов друг с другом. Нулевой идущий от сети с нулевым проводом, идущим на лампочку, а фазный провод соединить с проводом идущим от выключателя.

Принцип работы схемы выключателя заключается в том, что при нажатии клавиши выключателя происходит соединение фазного провода, и электричество подаётся к световому источнику. Нулевой провод идёт, без разрыва, на источник.

Завершающим этапом работы будет изоляция электропроводки. Для этого необходимо на соединённые между собой контакты нанести раствор паяльной кислоты или канифоли, затем провести процедуру лужения при помощи паяльника, покрыв припоем соединения.

После служения необходимо заизолировать контакты, обмотав их специальной ПВХ-лентой. Корпус коробки нужно закрыть пластмассовой заглушкой.

Этапы смены проводки в многоквартирном доме

Как и любой другой процесс, замена электропроводки осуществляется в несколько этапов. Основные этапы представлены ниже:

• Предварительно необходимо проинформировать жителей дома о том, что в определенную дату будет проводиться ремонт, а также об отсутствии в это время электроэнергии;
• Потом необходимо обесточить дом;
• Затем нужно отдать ключи от подвала работникам, которые будут заниматься ремонтом электропроводки;
• Эти работники должны провести опрос жителей дома на их предпочтения в установке розеток, выключателей, либо их переносе в другое место;
• Далее следует самый важный этап — создание планов квартир подъезда, планов расположения электроприборов;
• Когда все данные собраны, электрики проводят демонтажные, а затем электромонтажные работы.

Обычно монтирование кабелей начинается с нижних этажей подъезда дома. Первым делом процесс начинается с установки света в подъезде, на лестничных клетках и на улице, после чего начинается разводка проводки по квартирам. Удобнее работать с электрическими щитками, которые установлены отдельно для каждой квартиры, более того располагаются не в подъезде, а не внутри квартиры.

С чего лучше начинать ремонтировать электропроводку

Поскольку питает электрическим током дом или квартиру вводный провод с электрического щита, начинают ремонтировать электропроводку с электрощита. Вначале проверяют, чтобы защитные аппараты были в положении «включено» (автоматические выключатели, УЗО и другие).

Очень может быть, что отсутствие напряжения в помещении объясняется отключенными автоматическими выключателями или перегоревшими предохранителями. Если, осматривая положение аппаратов в щите, вы заметили, что их положение «отключено», то возможно, произошло короткое замыкание в самой электрической проводке.

Инструкция по монтажу электропроводки своими руками.

Кроме того, причина, по которой автоматические выключатели оказались в положении «отключено», может крыться в перегрузке тока. Такое может произойти, если автомат перегружает одновременное включение мощных видов бытовой техники. Чтобы исправить проблему, вы отключается некоторые электрические приборы, и, спустя небольшой промежуток времени включаете выключенный автомат.

Может оказаться, что напряжение во всем здании или квартире нет, хотя у защитных аппаратов, расположенных в вводных электрощитах, положение «включено». В этом случае можно попробовать два-три раза попробовать отключить и включить автоматический выключатель. Может быть, неисправность энергообеспечения кроется в том, что отсутствует контакт между проводами в самом автомате.

Инструменты

Подключенная розетка устанавливается в своем подрозетнике, где и закрепляется крепежными винтами, после чего — проверяется уровнем. Двойной выключатель проходной Проходной выключатель нужен для того, чтобы иметь возможность управлять освещением из разных мест двух линий освещения, как, например, это показано на рис. Они также подключаются двумя проводами и могут подменять собой простые одноклавишные. За счет этого в нужное время подключаются или отключаются те или иные потребители энергии.
Зачистка изоляции выполняется на расстояние мм от края жилы

Еще раз скрутим провода, соединяющие рабочие фазы выключателя и общей сети, предварительно, отключив электроэнергию.
Если хотите более подробно разобраться в разновидности выключателей вы сможете прочитав статью Виды выключателей.
Одна из жил служит для создания непрерывной сети.
В нашем случае не важно, какой электропровод будет использован, медный или алюминиевый.
Крепёжные элементы для прокладки проводки в строениях из дерева. Монтируется распределительный короб.
Схема подключения показана на рисунке ниже.
Подключение одноклавишного выключателя и розетки

Простой способ.

Необходимость замены электропроводки в подъезде многоквартирного дома

В первую очередь данная необходимость обусловлена различными причинами. Логично, главными факторами можно считать — время использования проводки и ее состояние. В свою очередь состояние может ухудшиться из-за использования мощной техники, и как следствие несоизмеримой нагрузки на проводку. Она может начать плавиться или искриться. К тому же, нужно помнить о том, что, как и любой другой объект и прибор, провода, из которых состоит электросеть имеют эксплуатационный срок. В среднем 25-30 лет. Причины, которые указывают на то что проводку в подъезде нужно поменять можно свести к следующему списку:

1. Оголение старой изоляции;
2. Использование техники высокой мощности;
3. Проводка потеряла свои свойства;
4. Учащаются случаи выбивания пробок;
5. Свет в подъезде мигает или периодически гаснет;
6. Розетки искрятся при использовании;
7. Становится затруднительным использование сразу нескольких приборов.

Также важным моментом является материал из которого сделаны провода. Если это алюминий, то стоит задумать о замене алюминиевых проводов во время ближайшего капремонта на медные электропровода. Алюминиевые хорошо себя проявили еще в Советском Союзе, но новые реалии и новые мощные электроприборы, о которых и не могли подумать в СССР (кондиционеры, современные отопительные приборы) требуют использование медных проводов с большей квадратурой.

Стоит обратить внимание и на замену старых розеток на современные «евророзетки», которые сконструированы с заземлением. Это заземление даст гарантию того, что никогда в квартире не произойдет короткого замыкания

Самостоятельный монтаж выключателя

Сначала нужно установить выключатель. Если выключатель монтируется на деревянной поверхности, нужно установить плашку, сделанную из пластмассы или дерева. После этого установите распределительную коробку и далее соедините выключатель и провод, заведите в гофру, прикрепите к стене.

Установите на потолке колодку с двумя токопринимающими контактами. Заведите отрезок провода для лампы в гофру и подведите его к стене с выключателем. Заведите его в отдельную коробку. После этого возьмите еще один кусок провода, заключите его в гофру и подведите в основную коробку.

Подсоедините провод с лампой и патроном к колодке на потолке, намотайте концы проводов на болт. Скрутите концы проводов в первой распределительной отвертке.

Изолируйте скрутки. Выключите электричество, раскройте концы общей сети и снова включите электричество. С помощью отвертки найдите нулевую фазу и отметьте ее.

Заведите концы всех проводов в коробку, соедините их – конец одного провода соедините с нулевой фазой сети, другой – с проводом выключателя. Свободный провод выключателя соедините с рабочей жилой сети.

Скрутите концы плоскогубцами, изолируйте лентой, сверху наденьте сизы. Включите выключатель и проверьте его работу.



В чем опасность алюминиевой проводки?

Срок жизни алюминиевых проводов, значительно меньше чем у проводов медных. Алюминий в большей мере подвержен окислению, и является менее гибким и более мягким металлом (если сравнивать с медными сплавами). Проблема алюминия, особенно сильно проявляется в местах соединений и перегибов в проводке. Повышенная влажность и плохой контакт — также ускоряют процессы окисления. В последствии, это приводит к перегреву и отгоранию контактов.

алюминиевая проводка

Как проходит ток через человека

Еще одним минусом старой проводки, является отсутствие третьего провода заземления. В старых пятиэтажках, хрущевках, сталинских, и в панельных домах, вплоть до постройки начала 2000х годов. — заземления не было. Поэтому ставить розетки с заземлением, без замены всех проводов и переборки щита, не имеет никакого практического смысла. В особых, нелепых случаях, это даже может сыграть злую шутку при неправильной установке розеток. Новые правила требуют заземления всего электрооборудования, и соответственно наличия безопасного провода во всей электропроводке. Что такое термин заземление, и для чего оно нужно можно прочитать здесь.

Розетка без «земли»

Подготовка к подключению электроприборов

Подключение двух лампочек к одному переключателю. Перед монтажом нужно обесточить ремонтируемое помещение, для чего перевести автомат в распределительном щитке в нижнее положение.

Изоляционная лента для изолирования скруток. В случае его отсутствия, можно смело утверждать, что были допущены ошибки при соединении проводников с общей энергосистемой помещения. Это делается на входном электрическом щитке отключением общего или соответствующего группового коммутатора.

То есть выключатель разрывает рабочую жилу электропроводки.

Остальные два провода фазы, предназначенные для светильников, закрепляются в колодках в соответствии с клавишами выключателя и затягиваются болтами крепления. Устройство разрыва электрической цепи. Основные этапы работы: установить проходные выключатели, где они необходимы к каждому светильнику подсоединить один 3-х жильный кабель: ноль N , фаза L , защитный земля ведем провода необходимой длины от выключателей и светильников до распредкоробки учитываем то, что к выключателям подводят шесть контактов, то есть, два трехжильных кабеля в распредкоробке соединить их, руководствуясь схемами рис.

Укороченной скрутке требуется меньше изоленты. Берем еще один отрезок провода, заключаем его в гофру и ведем к основной распределительной коробке

Спасибо за внимание!

Рекомендуемые кабели и провода Для новой прокладки домашних электросетей освещения рекомендуется использовать кабели ВВГнг с однопроволочными медными, 1,5 кв. Дистанционный выключатель работает похожим образом, только вместо кнопки выключателя используется любой пульт ДУ который есть у вас дома. Нулевой кабель соединяется в жилкой, идущей от лампочки. На картинке показаны различные схемы подключения ламп к выключателю Предварительно изучить принципиальную схему.

Концы провода выключателя соединяются с рабочей жилой общей сети и с рабочей жилой лампочки. В строениях из камня или бетона электрические провода прячут в штробах под слоем штукатурки. Итак, от распределительного щита к коробке подходит два провода — красный фаза и ноль синий. Уложить их в разъём цокольного углубления и гнезда выключателя и прижать отвёрткой.

На картинке показаны различные схемы подключения ламп к выключателю Предварительно изучить принципиальную схему. Поэтому я написал несколько статей, в которых и рассказал о всех ньюансах их подключения. Их многообразие также впечатляет. Берем еще один отрезок провода, заключаем его в гофру и ведем к основной распределительной коробке. Схема подключения выключателя является достаточно простой, но нельзя забывать об одном правиле: подключение фазного провода к светильнику осуществляется через выключатель, то есть фаза всегда должна подключаться на разрыв.
Монтаж распределительной коробки (распаечной коробки). Подключение двухклавишного выключателя.

Необходимые инструменты и материалы

Внутри корпуса выключателя присутствуют токопринимающие элементы и прерывающая клавиша (одна или две). По типу выделяют следующие двухпозиционные коммутационные аппараты:

• импульсные (диммеры);
• сенсорные;
• проходные;
• клавишные.

В процессе установки могут понадобиться следующие материалы и инструменты:

1. Перфоратор. С его помощью можно сделать отверстия («проштробить») в стене. Если планируется перенос коробки на другое место, то понадобится еще и фреза, размер которой совпадает с дном коробки.
2. Подрозетники. Специальное устройство, отдаленно напоминающее стакан. Выполнено оно из полимерного пластика. Внутрь подрозетника устанавливают розетки или выключатели.
3. Элементы для крепежа. Если работы ведутся на поверхностях из дерева, гофру крепят при помощи хомутов. Чтобы прикрепить кабель к бетону, используют дюбели, саморезы или клипсы. Если под рукой нет крепежных элементов, то можно использовать продетый сквозь алюминиевую полоску гвоздь.
4. Изолирующие элементы. Оголенные провода должны быть заизолированы. Для этих целей используют специальную клейкую ленту – изоленту. Поверх нее на провод надевают сиз (колпачок из полимерного материала).
5. Плоскогубцы. Инструмент помогает скручивать провода.
6. Кусачки. С их помощью можно разрезать кабель или провод.
7. Коробки. Внутрь приспособлений укладывают скрутки проводов. Распределительные коробки защищают целостность соединений и минимизируют риск замыканий электропроводки.
8. Провода. Электропровод может быть алюминиевый или медный (в зависимости от того, из какого материала выполнена вся электросеть).

Процесс монтажа одно- и двухклавишных выключателей примерно одинаков. Производителями предусмотрено наличие специального механизма, позволяющего надежно прикрепить коробку внутри подрозетника.

Одна лампа – один выключатель

Самая простая схема состоит из одного осветительного элемента и одноклавишного рубильника.

Теоретически подключение не отличается от описанного выше – нулевая жила идет напрямую от распределительного щита к потребителю, а вот в фазный производится врезка прерывателя. Но практически все выглядит несколько сложнее.

Для подключения такого типа в первую очередь следует определиться с местом монтажа распределительной коробки.

Ее следует установить, как можно ближе к месту установки выключателя, при этом должна исключаться легкость доступа к ней.

От этого напрямую зависит количество проводов, требуемого для создания ветки. Оптимальное ее расположение – под потолком над рубильником.

А далее все просто:

• Определяем месторасположение осветительного элемента – лампы (к примеру – в центре потолка);
• Выбираем место установки прерывателя (условно – ниже распределительной коробки);
• В распределительную коробку заводим проводку, идущую от распределительного щита;
• По потолку прокладываем проводку (по возможному кратчайшему пути) от патрона лампы и тоже ее заводим в коробку;
• Остается провести укладку провода от выключателя к распределительной коробке.

Для простоты провод, идущий от щита к коробке, обозначим как «ввод», а от коробки к потребителю – «вывод».

Для схемы с одноклавишным выключателем и одной лампой используются двухжильные провода.

После укладки всей проводки (открытым или закрытым способом) остается только все правильно соединить и для этого важно определить, какая жила — фазная, а какая – нулевая. Узнать это можно при помощи индикаторной отвертки, сделав соответствующую проверку на выводах из распределительного щита до отключения питания электросети

Узнать это можно при помощи индикаторной отвертки, сделав соответствующую проверку на выводах из распределительного щита до отключения питания электросети.

Чтобы было понятнее, рассмотрим, как все правильно соединить, используя разный окрас оплетки жил проводки.

К примеру, для создания ветки питания осветительного элемента использовался провод с жилами, окрашенными в коричневый и синий цвета.

При подключении вводного провода к распределительному щиту коричневую жилу соединили с фазным выводом, а синюю – с нулевым.

Зная это, остается только все правильно соединить в распределительной коробке.

Поскольку «ноль» идет напрямую на потребителя, то синюю (нулевую) жилу ввода соединяем с соответствующей по цвету жилой вывода.

Остается включить в схему рубильник. От него к распределительной коробке тоже кинут двухжильный провод, но в этом случае он — две части одной линии (фазной).

Читать также: Кованые перила на веранде

Берем коричневую (фазную) жилу ввода и соединяем ее с любой из жил, к примеру, тоже с коричневой, ведущей на выключатель.

Остается только синюю жилу, идущую из выключателя, соединить с коричневой жилой вывода.

Далее все места соединения необходимо качественно заизолировать, и только после этого – проверять работоспособность созданной ветки путем подачи на нее напряжения.

Это мы рассмотрели детально способ подключения одной лампы к одноклавишному прерывателю.

Все последующие схемы построены по описанному принципу, поэтому укажем только их ключевые моменты.

Материалы и инструменты для подключения аппаратов

Для работы с лампочками нужен набор материалов и инструментов. Первым делом отключить электричество для безопасности.

Материалы для работы:

• провода, такого же сечения и материала;
• лампы (в квартире рекомендуют не более 1,5 киловатт);
• розетка (с одним, двумя гнездами);
• подрозетник (для внутренних розеток);
• распределительная коробка (одна в комнату);
• изолента;
• гофра;

Выключателей существует множество разновидностей:

• сенсорные;
• с регулированием мощности;
• импульсный прерыватель;
• клавишные.

Понадобится посчитать сечение проводов в том случае, если проводка в доме делается в первый раз. Все зависит от мощности и напряжения ламп, которые к ней присоединены. С ними можно рассчитать ток, и по специальной таблице посмотреть сечение.

Для того чтобы посчитать ток, необходимо соизмерить сумму мощности и напряжения. Определить самых мощных потребителей и их суммы разделить на напряжение (220W). По ответу выбирается сечение.

Для безопасности работы необходимо выбрать инструменты:

• кусачки отрезания провода;
• индикаторная отвертка (показывает фазу и ноль провода);
• нож;
• плоскогубцы, с изолирующими ручками;
• контакторы (вместо изоленты);
• перфоратор (для стены).

Как переделать люстру, рассчитанную на одинарный выключатель, под двойной выключатель

Если ваша люстра рассчитана на одинарный выключатель, то есть из основания люстры выходит только два провода, а ламп несколько, и ваша электропроводка позволяет, можно попробовать переделать люстру под двойной выключатель, Процесс трудоемкий, но результат того стоит.

В люстре такой конструкции вся проводка от ламп (плафонов) приходит в одно объединение фазных и нулевых проводов. Нужно найти это место и разделить плафоны на две секции, каждая из которых будет включаться соответствующей клавишей выключателя.

После того, как нашли место соединения, проделываем следующее:

1. Нулевые провода остаются соединенными между собой, их трогать не нужно.
2. Фазные провода разделяем на две группы проводов вместо одной. Схема разделения на ваше усмотрение в зависимости от количества плафонов и ваших личных предпочтений.
3. Соединить общий (нулевой) провод с нулевым проводом, идущим из распределительной коробки.
4. Чтобы подключить фазные провода от получившихся секций плафонов секций, необходимо прокинуть еще один дополнительный провод от люстры в место подключения люстры к электропроводке от двойного выключателя.

Таким образом, довольно легко можно трансформировать обычную люстру в трехрежимную.

Коммутирование розетки и выключателя в электрораспределительной коробке

Часто спрашивают, как подключать светильники к выключателю и розетку, которая также есть в комнате. Главное, чтобы они не были запитаны последовательно. Неправильно, когда выключая свет, вы будете обесточивать приборы, работающие от этой розетки.

Для этого после ввода в распредкоробке одну жилу направляют к ней, а другую, независимую тянут к включателю. «0-й» шнур также для каждого потребителя свой. Получается два независимых ответвления.

Особый случай, когда необходимо, чтобы питание, поступающее к розетке, прерывалось по желанию. Тогда используется последовательное подключение светильника с выключателем и разъема. Это значит, что выход включателя является входом для розетки. И только после провод тянут к распредкоробке. В результате после включения загорается лампа и ток поступает к розетке, а после выключения обесточиваются все подключенные потребители вместе со световым источником. В быту такая схема применяется редко.
