Гидравлический расчет системы отопления

Последовательность выполнения гидравлического расчета

1. Выбирается главное циркуляционное кольцо системы отопления (наиболее невыгодно расположенное в гидравлическом отношении). В тупиковых двухтрубных системах это кольцо, проходящее через нижний прибор самого удаленного и нагруженного стояка, в однотрубных – через наиболее удаленный и нагруженный стояк.

Например, в двухтрубной системе отопления с верхней разводкой главное циркуляционное кольцо пройдет от теплового пункта через главный стояк, подающую магистраль, через самый удаленный стояк, отопительный прибор нижнего этажа, обратную магистраль до теплового пункта.

В системах с попутным движением воды в качестве главного принимается кольцо, проходящее через средний наиболее нагруженный стояк.

2. Главное циркуляционное кольцо разбивается на участки (участок характеризуется постоянным расходом воды и одинаковым диаметром). На схеме проставляются номера участков, их длины и тепловые нагрузки. Тепловая нагрузка магистральных участков определяется суммированием тепловых нагрузок, обслуживаемых этими участками. Для выбора диаметра труб используются две величины:

а) заданный расход воды;

б) ориентировочные удельные потери давления на трение в расчетном циркуляционном кольце R_ср.

Для расчета R_cp необходимо знать длину главного циркуляционного кольца и расчетное циркуляционное давление.

3. Определяется расчетное циркуляционное давление по формуле

, (5.1)

где— давление, создаваемое насосом, Па. Практика проектирования системы отопления показала, что наиболее целесообразно принять давление насоса, равное

, (5.2)

где

— сумма длин участков главного циркуляционного кольца;

— естественное давление, возникающее при охлаждении воды в приборах, Па, можно определить как

, (5.3)

где— расстояние от центра насоса (элеватора) до центра прибора нижнего этажа, м.

Значение коэффициента можно определить из табл.5.1.

Таблица 5.1 — Значение в зависимости от расчетной температуры воды в системе отопления

(),C	, кг/(м3К)
85-65	0,6
95-70	0,64
105-70	0,66
115-70	0,68

— естественное давление, возникающее в результате охлаждения воды в трубопроводах .

В насосных системах с нижней разводкой величинойможно пренебречь.

1. Определяются удельные потери давления на трение

, (5.4)

где к=0,65 определяет долю потерь давления на трение.

5. Расход воды на участке определяется по формуле

(5.5)

гдеQ – тепловая нагрузка на участке, Вт:

(t_г — t_о) – разность температур теплоносителя.

6. По величинамиподбираются стандартные размеры труб .

6. Для выбранных диаметров трубопроводов и расчетных расходов воды определяется скорость движения теплоносителя v и устанавливаются фактические удельные потери давления на трение R_ф.

При подборе диаметров на участках с малыми расходами теплоносителя могут быть большие расхождения междуи. Заниженные потерина этих участках компенсируются завышением величинна других участках.

7. Определяются потери давления на трение на расчетном участке, Па:

. (5.6)

Результаты расчета заносят в табл.5.2.

8. Определяются потери давления в местных сопротивлениях, используя или формулу:

, (5.7)

где— сумма коэффициентов местных сопротивлений на расчетном участке .

Значение ξ на каждом участке сводят в табл. 5.3.

Таблица 5.3 — Коэффициенты местных сопротивлений

№ п/п	Наименования участков и местных сопротивлений	Значения коэффициентов местных сопротивлений	Примечания

9. Определяют суммарные потери давления на каждом участке

. (5.8)

10. Определяют суммарные потери давления на трение и в местных сопротивлениях в главном циркуляционном кольце

. (5.9)

11. Сравнивают Δр с Δр_р. Суммарные потери давления по кольцу должны быть меньше величины Δр_р на

. (5.10)

Запас располагаемого давления необходим на неучтенные в расчете гидравлические сопротивления.

Если условия не выполняются, то необходимо на некоторых участках кольца изменить диаметры труб.

12. После расчета главного циркуляционного кольца производят увязку остальных колец. В каждом новом кольце рассчитывают только дополнительные не общие участки, параллельно соединенные с участками основного кольца.

Невязка потерь давлений на параллельно соединенных участках допускается до 15% при тупиковом движении воды и до 5% – при попутном.

Таблица 5.2 — Результаты гидравлического расчета для системы отопления

На схеме трубопровода

По предварительному расчету

По окончательному расчету

Номер участка

Тепловая нагрузка Q, Вт

Расход теплоносителя G, кг/ч

Длина участка l,м

Диаметрd, мм

Скоростьv, м/с

Удельные потери давления на трение R, Па/м

Потери давления на трение Δртр, Па

Сумма коэффициентов местных сопротивлений∑ξ

Потери давления в местных сопротивлениях Z

d, мм

v, м/с

R, Па/м

Δртр, Па

∑ξ

Z, Па

Rl+Z, Па

Занятие 6

Образец гидравлики отопительной системы

А теперь давайте на примере рассмотрим, каким образом нужно провести гидравлический расчет системы отопления. Для этого мы берем тот участок магистрали, на котором наблюдаются относительно стабильные теплопотери. Характерно то, что диаметр трубопровода меняться не будет.

Чтобы определить подобный участок, нам необходимо основываться на информации о балансе тепла в здании, где будет находиться сама система. Помните, что нумеровать подобные участки следует, начиная от теплогенератора. Касаемо узлов, которые будут находиться на участке подачи, то их следует подписывать прописными буквами.

Если подобных узлов на магистрали не будет, то мы лишь помечаем их небольшими штрихами. Для узловых точек (они будут находиться в ответвленных участках) применяем арабские цифры. Если применяется горизонтальная система отопления, то цифра у каждой такой точки будет обозначать номер этажа. Узлы для сбора потока также должны отмечаться маленькими штрихами. Заметьте, что каждый из таких номеров должен обязательно состоять из двух цифр: одна для начала участка, вторая, следовательно, для его окончания.

Таблица сопротивлений

Важная информация! Если рассчитывается система вертикального типа, то все стояки также должны отмечаться арабскими цифрами  идти строго по часовой стрелке.

Составьте заранее подробную план-смету, чтобы было удобнее определять общую протяженность магистрали. Точность сметы – не просто слово, точность должна соблюдаться до десяти сантиметров!

Установка счетчика на отопление

Многих не устраивает уплата за тепло по среднему тарифу исходя из норм потребления. В связи с этим некоторые предпочитают установить теплосчетчик и платить только за полученное тепло.

Конструктивные особенности отопительных систем, в частности, массово распространенная вертикальная разводка, не позволяют делать поквартирный учет потребленного тепла, будь это хоть открытая, хоть закрытая система отопления многоэтажки.

Единственный выход – подомовой учет. В таком случае порядок действий будет следующим:

1. Управляющая организация разрабатывает технические условия на установку.
2. ЖЭУ или жильцы самостоятельно приобретают теплосчетчик.
3. На основании документов на счетчик разрабатывается проект его установки и согласовывается с теплоснабжающей организацией.
4. Осуществляется монтаж прибора учета, представитель теплоснабжения опломбирует счетчик, составляет соответствующий акт.

Метод работы централизованной системы отопления

Такой способ обогрева помещения в квартире имеет ряд особенностей:

• центральное отопление в коттедже и в квартире подразумевает создание тепла не в том помещении, где выполняется обогрев. Местом получения теплоэнергии обычно считается местная котельная или тепловая электростанция. Именно оттуда прогретый до необходимой температуры теплоноситель попадает в квартиры по трубопроводу;
• существует два вида систем централизованного отопления – паровая и водяная, что объясняет наличие в котельных котлов на пару и на воде. Источником энергии при этом являются различные типы топлива (уголь, древесные отходы);
• после того как температура воды в центральном отоплении достигает необходимого показателя, она попадает в трубы, откуда в дальнейшем идет к радиаторам отопления. В этих устройствах вода постепенно охлаждается, а потом возвращается обратно в пункт нагрева.

Многие котельные перед подачей воды в квартире заранее очищают ее особыми химическими средствами. В таком случае уменьшается жесткость теплоносителя. Более того, из него уходят остатки кислорода и углекислого газа. Целью такой обработки считается предотвращение возникновения накипи и коррозии внутри системы труб.

Центральное отопление в многоквартирном доме

Вычисление местных сопротивлений

Местные сопротивления возникают в трубе и арматуре. На величину данных показателей влияют:

• шероховатость внутренней поверхности трубы;
• наличие мест расширения или сужения внутреннего диаметра трубопровода;
• повороты;
• протяженность;
• наличие тройников, шаровых кранов, приборов балансировки и их количество.

Сопротивление рассчитывается для каждого участка, который характеризуется постоянным диаметром и неизменным расходом теплоносителя (в соответствии с тепловым балансом помещения).

Исходные данные для расчета:

• длина расчетного участка – l, м;
• диаметр трубы – d, мм;
• заданная скорость теплоносителя – u, мм;
• характеристики регулирующей арматуры, предоставляемые производителем;
• коэффициент трения (зависит от материала трубы), λ;
• потери на трение — ∆Pl, Па;
• плотность теплоносителя (расчетная) – ρ = 971,8 кг/м3;
• толщина стенки трубы – dн х δ, мм;
• эквивалентная шероховатость трубы – kэ, мм.

Гидравлическое сопротивление — ∆P на участке сети рассчитывается по формуле Дарси-Вейсбаха.

Символ ξ в формуле означает коэффициент местного сопротивления.

Эффективность системы отопления «на глазок»

Во многом суммы таких затрат зависят от:

• требуемых диаметров трубопроводов
• фитингов и соответствующих им приборов отопления
• переходников
• регулировочной и запорной арматуры

Желание минимизировать такие затраты не должно идти в ущерб качеству, но принцип разумной достаточности, некий оптимум, должен выдерживаться.

В большинстве современных индивидуальных отопительных комплексов применяются электронасосы
для обеспечения принудительной циркуляции теплоносителя, в качестве которого часто используются незамерзающие составы антифризов . Гидравлическое сопротивление таких систем отопления для разных их типов теплоносителей будет разным.

Учитывая постоянно растущую стоимость энергоносителей (все виды топлива, электроэнергия) и расходных материалов (теплоносители, запчасти и пр.), следует с самого начала стремиться заложить в систему принцип минимизации расходов на эксплуатацию системы
. Опять же, исходя из их оптимального соотношения для решения задачи создания комфортного температурного режима в отапливаемых помещениях.

Разумеется, соотношение мощности всех элементов отопительной системы должны обеспечивать оптимальный режим подачи теплоносителя
к приборам отопления в объёме достаточном для выполнения основной задачи всей системы — обогрева и поддержания заданного температурного режима внутри помещения, независимо от изменения наружных температур. К элементам отопительной системы относятся:

• котел
• насос
• диаметр труб
• регулировочная и запорная арматура
• тепловые приборы

Помимо того, очень неплохо, если в проект изначально будет заложена определённая «эластичность», допускаюшая переход на иной вид теплоносителя
(замена воды на антифриз). Кроме того, отопительная система, при меняющихся режимах эксплуатации никоим образом не должна вносить дискомфорт во внутренний микроклимат помещений.

Порядок расчета гидравлических параметров отопления

Отопление на плане дома

На первом этапе вычисления параметров системы отопления следует составить предварительную схему, на которой указывается расположение всех компонентов. Таким образом определяется общая протяженность магистралей, рассчитывается количество радиаторов, объем воды, а также характеристики отопительных приборов.

Как сделать гидравлический расчет отопления, не имея опыта подобных вычислений? Следует помнить, что для автономного теплоснабжения важно правильно подобрать диаметр труб. Именно с выполнения этого этапа и следует начать вычисления

Определение оптимального диаметра труб

Виды труб для отопления

Самый упрощенный гидравлический расчет системы отопления включает в себя только вычисление сечения трубопроводов. Нередко при проектировании небольших систем обходятся и без него. Для этого берут следующие параметры диаметров труб в зависимости от типа теплоснабжения:

• Открытая схема с гравитационной циркуляцией. Трубы диаметром от 30 до 40 мм. Такое большего сечение необходимо для уменьшения потерь при трении воды о внутреннюю поверхность магистралей;
• Закрытая система с принудительной циркуляцией. Сечение трубопроводов варьируется от 8 до 24 мм. Чем оно меньше, тем больше давление будет в системе и соответственно – уменьшится общий объем теплоносителя. Но при этом возрастут гидравлические потери.

Если в наличии есть специализированная программа для гидравлического расчета системы отопления – достаточно заполнить данные о технических характеристиках котла и перенести отопительную схему. Программный комплект определит оптимальный диаметр труб.

Таблица выбора внутреннего диаметра трубопроводов

Полученные данные можно проверить самостоятельно. Порядок выполнения гидравлического расчета двухтрубной системы отопления вручную при вычислении диаметра трубопроводов заключается в вычислении следующих параметров:

• V – скорость движения воды. Она должна быть в пределах от 0,3- до 0,6 м/с. Определятся производительностью насосного оборудования;
• Q – тепловой поток. Это отношение количества тепла, проходящего за определенный промежуток времени – 1 секунду;
• G – расход воды. Измеряется в кг/час. Напрямую зависит от диаметра трубопровода.

В дальнейшем для выполнения гидравлического расчета систем водяного отопления понадобиться узнать общий объем отапливаемого помещения – м³. Предположим, что это значение для одной комнаты равно 50 м³. Зная мощность котла отопления (24 кВт) вычисляем итоговый тепловой поток:

Q=50/24=2,083 кВт

таблица расхода воды в зависимости от диаметра трубы

Затем для выбора оптимального диаметра труб нужно воспользоваться данными таблицы, составленными при выполнении гидравлического расчета системы отопления в Excel.

В этом случае оптимальный внутренний диаметр трубы на конкретном участке системы составит 10 мм.

В дальнейшем для выполнения примера гидравлического расчета системы отопления можно узнать ориентировочный расход воды, который засвистит от диаметра трубы.

Учет местных сопротивлений в магистрали

Пример гидравлического расчета отопления

Не менее важным этапом является расчет гидравлического сопротивления отопительной системы на каждом участке магистрали. Для этого вся схема теплоснабжения условно разделяется на несколько зон. Лучше всего сделать вычисления для каждой комнаты в доме.

В качестве исходных данных для внесения в программу для гидравлического расчета системы отопления понадобятся следующие величины:

• Протяженность трубы на участке, м.п;
• Диаметр магистрали. Порядок вычислений описан выше;
• Требуемая скорость теплоносителя. Также зависит от диаметра трубы и мощности циркуляционного насоса;
• Справочные данные, характерные для каждого типа материала изготовления – коэффициент трения (λ), потери на трении (ΔР);
• Плотность воды при температуре +80°С составит 971,8 кг/м³.

Зная эти данные можно сделать упрощенный гидравлический расчет отопительной системы. Результат подобных вычислений можно увидеть в таблице. При проведении этой работы нужно помнить, что чем меньше выбранный участок отопления, тем точнее будут данные общих параметров системы. Так как сделать гидравлический расчет теплоснабжения с первого раза будет затруднительно – рекомендуется провести ряд вычислений для определенного промежутка трубопровода. Желательно, чтобы в нем было как можно меньше дополнительных приборов – радиаторов, запорной арматуры и т.д.

О специальных программах для расчетов

Программа Oventrop CO

Это абсолютно бесплатная программа, которая широко применяется для того, чтобы рассчитать загородный дом. Необходимо всего лишь предварительно задать все необходимые настройки и указать приборы отопления, трубы – далее можно с легкостью прорабатывать новые системы. Более того, при желании вы сможете корректировать уже наличествующую систему. Это осуществляется следующим образом: мощность уже имеющихся приборов подбирается в соответствии с требованиями отапливаемого здания.

Оба способа проектировки превосходно объединены в едином программном обеспечении, что дает возможность создавать новые проекты и производить регулировку старых. Вне зависимости от способа программа сама подбирает настройку арматуры. Касаемо интересующих нас расчетов, то Oventrop CO дает просто неограниченные возможности – от анализа расхода теплоносителя до диаметра труб. Вся информация выводится в виде рисунков, таблиц или схем.

Программа HERZ C.O.

Еще один представитель бесплатных программ, позволяющий произвести расчет любого рода отопительной системы. Утилита характеризуется тем, что позволяет производить такие расчеты даже в новых или недавно реконструированных объектах, в которых теплоносителем является гликолей. Соответствует всем мировым требованиям, следовательно, владеет всеми необходимыми сертификатами.

Ниже приведены основные возможности, которые может предоставить вам немецкая HERZ C.O.

1. Подобрать трубопровод по диаметру.
2. Снизить давление в кольцах циркуляции путем автоподбора параметров вентилей.
3. Настроить «регулировщиков» разницы в давлении.
4. Учесть необходимые параметры вентилей термостатики.
5. Проанализировать будущий расход теплоносителя, а также определить снижение давления в системе.
6. Вычислить гидравлическое сопротивление колец циркуляции.

Чтобы вам было удобнее пользоваться программой, всю информацию можно вводить в графическом виде. В результате утилита выдаст вам поэтажный план строения.

Важная информация! Еще одной отличительной чертой программы является так называемая контекстная помощь. Она дает возможность подробнее узнать о вводимой команде или каком-либо показателе.

Также доступно открытие сразу нескольких окон (что большая редкость для подобного рода продуктов), благодаря чему вы сможете изучать несколько типов информации одновременно. Возможна работа с принтерами и плоттерами – она крайне просто организована, каждый лист, который планируется распечатать, можно предварительно посмотреть.

Программа Instal-Therm HCR

Еще одна утилита, дающая возможность с предельной точностью рассчитать поверхностную либо радиаторную систему. Она не идет в одиночку, а поставляется в пакете, куда помимо нее входят еще программы для создания чертежей, проектировки подачи горячей/холодной воды, а также для определения теплопотерь.

Ниже мы привели основные вычислительные способности данной программы.

1. Подбор диаметра будущего трубопровода.
2. Подбор отопительных приборов, при котором учитывается охлаждения теплоносителя в магистрали.
3. Определение размеров муфт, фитингов и тройников.
4. Гидравлический расчет системы отопления.
5. Подбор мощности насосов (иными словами, высоты поднятия жидкости), которые установлены по периметру.
6. Автоматическая регулировка необходимой температуры.

Характерно то, что программа доступна бесплатно исключительно в демо-версии, имеющей целый ряд ограничений. Прежде всего, в ней (равно как и в большинстве бесплатных утилит) вы не сможете ни импортировать полученные результаты, ни распечатать их. Кроме того, вы сможете создать только три проекта – для большего требуется покупка программы. Зато! Вы можете изменять эти три проекта неограниченное количество раз! наконец, все проекты сохраняются в специальном доработанном формате, который не сможет прочесть ни одна лицензированная или, разумеется, пробная программа.

В качестве заключения

Сегодня регулирующие системы отопления, в которых показатель тепла перманентно изменяется, нуждаются в постоянном мониторинге и контроле. Но если не знать современный рынок, то едва ли удастся правильно подобрать арматуру. Так что идеальный вариант для расчета системы – воспользоваться одной из специальных программ, которая включала бы в себя большой каталог параметров и данных. От того, насколько правильно будет произведен расчет, будет зависеть не только эффективность отопления, но и первоначальные финансовые затраты на ее монтаж.

Определение диаметра труб

Для окончательного определения диаметра и толщины отопительных труб осталось обсудить вопрос относительно потерь теплоты.

Максимальное количество тепла уходит из помещения через стены – до 40%, через окна – 15%, пол – 10%, всё остальное через потолок/крышу. Для квартиры характерны потери в основном через окна и балконные модули

Существует несколько видов потерь теплоты в отапливаемых помещениях:

1. Потери давления потока в трубе. Этот параметр прямо пропорционален произведению удельной потери на трение внутри трубы (предоставляет производитель) на общую длину трубы. Но учитывая текущую задачу такие потери можно не учитывать.
2. Потери напора на местных трубных сопротивлениях – издержки теплоты на фитингах и внутри оборудования. Но учитывая условия задачи, небольшое количество фитинг-изгибов и число радиаторов, такими потерями можно пренебречь.
3. Теплопотери исходя из расположения квартиры. Существует ещё один тип тепловых издержек, но они больше связаны с расположением помещения относительного остального здания. Для обычной квартиры, которая находиться в средине дома и соседствует слева/справа/сверху/снизу с другими квартирами, тепловые потери через боковые стены, потолок и пол практически равны “0”.

В расчёт можно только взять потери через фасадную часть квартиры – балкон и центральное окно общей комнаты. Но это вопрос закрывается за счёт дополнения 2-3 секций к каждому из радиаторов.

Значение диаметра труб подбирают по расходу теплоносителя и скорости его циркуляции в отопительной магистрали

Анализируя выше изложенную информацию, стоит отметить что для рассчитанной скорости горячей воды в системе отопления известна табличная скорость перемещения частиц воды относительно стенки трубы в горизонтальном положении 0,3-0,7 м/с.

В помощь мастеру представляем так называемый чек-лист проведения вычислений для типичного гидравлического расчёта системы отопления:

• сбор данных и расчёт мощности котла;
• объём и скорость теплоносителя;
• потери теплоты и диаметр труб.

Иногда при просчёте можно получить достаточно большой диаметр трубы, что бы перекрыть расчётный объём теплоносителя. Эту проблему можно решить увеличением литража котла или добавлением дополнительного расширительного бака.

На нашем сайте есть блок статей, посвященных расчету отопительной системы, советуем ознакомиться:

1. Тепловой расчёт системы отопления: как грамотно сделать расчет нагрузки на систему
2. Расчет водяного отопления: формулы, правила, примеры выполнения
3. Теплотехнический расчет здания: специфика и формулы выполнения вычислений + практические примеры

Классификация централизованного отопления

Существует множество схем отопления многоквартирного дома, централизованное отопление в свою очередь классифицируется по нескольким признакам.

В зависимости от особенностей потребления теплоэнергии

По типу потребления теплоэнергии сети делятся на такие разновидности:

• круглогодичные, они обеспечиваются теплом постоянно;
• сезонные, они функционируют только в холодное время года.

По типу теплоносителя

В качестве теплоносителя в системах централизованного обогрева построек могут использовать:

• Воду. Этот вариант применяется чаще всего. Водяное отопление в квартире отличается простотой эксплуатации. Жидкий теплоноситель можно транспортировать на дальние расстояния с сохранением всех его характеристик. Кроме этого, температуру воды можно регулировать в котельной или ТЭЦ. Преимуществом являются и высокие санитарно-гигиенические качества жидкости.
• Воздух. С использованием воздушных систем здание можно не только отапливать, но и вентилировать. Главный недостаток воздушной схемы в ее высокой стоимости, поэтому она не пользуется популярностью.
• Пар. Эта разновидность самая экономичная, потому что реализуется с использованием труб малого диаметра. Эксплуатировать такие сети намного проще из-за низкого гидростатического давления. Паровые схемы чаще используются на промышленных предприятиях.

По способу подключения к системе теплоснабжения

Также существуют различные виды систем отопления многоквартирного дома в зависимости от способа их подсоединения к теплоснабжающей магистрали.

Они бывают двух видов:

1. Зависимые. В таких сетях подогретый тепловой носитель поставляется по сетям непосредственно к потребителям тепловой энергии.
2. В независимых схемах вода или водяной пар, который циркулирует по сетям, подогревает в теплообменнике тепловой носитель, который в свою очередь поставляется потребителю.

В зависимости от особенностей присоединения горячего водоснабжения

Кроме этого, отопление в многоквартирном доме классифицируется по типу подключения сетей горячего водоснабжения. Оно бывает открытого и закрытого типа. В первом случае горячая вода поступает в водопровод непосредственно из тепловой сети. При закрытой схеме забор воды происходит из общего водопровода. После этого она подогревается в сетевом теплообменнике ТЭЦ.

Однотрубная система отопления частного дома.

В нём теплоноситель непрерывно циркулирует по магистрали от котла до отопительных приборов, отдавая тепловую энергию и тем самым нагревая помещения. В качестве источника тепла может выступать воздух, пар, вода, либо антифриз. Наиболее часто используется водяная система отопления.

После передачи тепла радиаторам охлаждённый теплоноситель устремляется обратно в котёл и цикл повторяется.

Однотрубная система отопления частного дома с принудительной циркуляцией

Радиаторы здесь подсоединяются последовательно друг за другом. Однотрубные системы отопления бывают двух видов: с принудительной циркуляцией и естественной. Но тем не менее практически все их элементы аналогичны:

• Котёл, который бывает нескольких видов: на твёрдом топливе, электрический, на газе. Служит в качестве источника создания тепла.
• Оборудование, осуществляющее теплоотдачу: радиаторы, тёплый пол.
• Элемент системы, отвечающий за движение теплоносителя. У принудительной схемы — это насос, у естественной схемы — это специальный участок трубы для разгона теплоносителя.
• Оборудование для компенсации переизбытка давления в трубе: расширительный резервуар открытого или закрытого вида. При открытом типе ёмкость бывает целиком открытой, либо частично. Она подсоединяется к трубопроводу в его высочайшей точке сразу же после котла.
• Так же в данной системе предусмотрен отвод для слива лишнего теплоносителя в канализацию или на улицу. В данном случае теплоноситель непосредственно соприкасается с воздухом, за счёт чего происходит его испарение и насыщение кислородом.При закрытом типе резервуара он полностью герметичен. Внутри бак поделён мембраной на два отделения. В одном отделении находится воздух, другое соединено с трубопроводом. Мембрана служит демпфером. При нагреве теплоноситель, воздействует на мембрану, смещая её в сторону отделения с воздухом. В обратном случае мембрана под давлением образовавшегося сжатого воздуха выдавливает излишек жидкости снова в основной трубопровод.

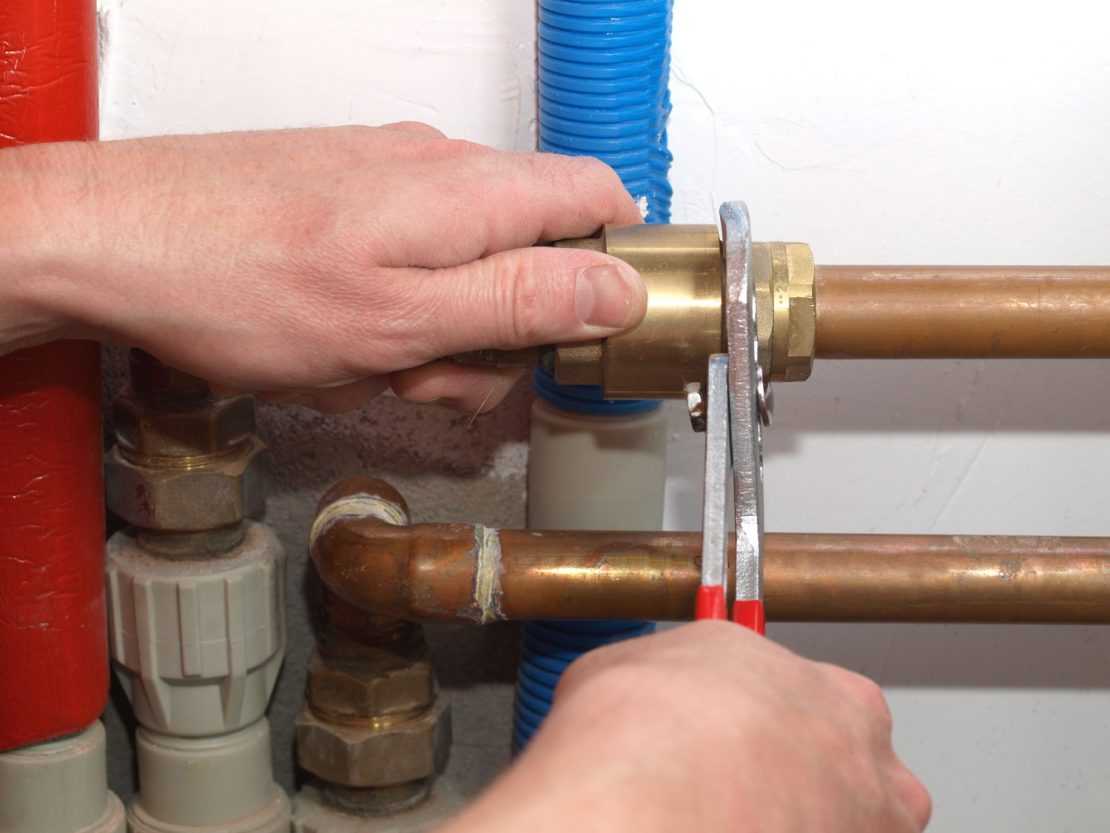

• Трубы и различная арматура.

Однотрубная система отопления частного дома.

Однотрубная система отопления частного дома с естественной циркуляцией не содержит сложных конструктивных элементов и происходит за счёт физических законов. Главным элементом для её работы является специальный разгонный участок, отходящий вертикально от котла.

Однотрубная система отопления с естественной циркуляцией

В самой высокой точке труба плавно разворачивается на 180 градусов и подсоединяется уже к радиаторам. Течение воды происходит за счёт гравитации. Подобная схема будет лучшим вариантом для помещений с верхней разводкой.

Для обустройства системы отопления с нижней разводкой обязательным условием является установка разгонного участка на высоте не меньше 1,5 метра от первой батареи. Помимо этого диаметр разгонного участка должен превышать диаметр основного трубопровода. (нр: D = 4 см. основной трубы, для разгонного коллектора D = 25-32 мм.)

Однотрубная система отопления частного дома построенная по схеме естественной циркуляции имеет много минусов:

Однотрубная система отопления частного дома с принудительной циркуляцией более предпочтительна, чем гравитационная (естественная) схема. Установка насоса может быть выполнена в любом месте трубопровода. Но лучшим вариантом будет его установка на обратной трубе , в которой теплоноситель уже охлаждён. В таком случае все резиновые прокладки и уплотнения насоса будут иметь более долгий срок службы. Так же как и в предыдущей схеме на трубопровод нужно установить байпасы, для облегчения ремонтных работ.

Из недостатков подобной системы стоит выделить:
