Как установить байпас в систему отопления

Правильный монтаж

Монтаж байпаса радиатора требует наличия запирающей арматуры

При установке байпаса на радиатор отопления строго придерживаются требуемого соотношения диаметров, а также руководствуются следующими правилами:

обходную магистраль монтируют на максимально возможном удалении от вертикального участка трубопровода, как можно ближе к отопительной батарее;
на участке подачи между байпасом и радиатором устанавливают регулирующее запорное устройство (шаровой кран или термостатическую головку). Установка дополнительного вентиля на выходе из отопительного прибора понадобится, если вы решили обезопасить себя на случай его повреждения;
обводную магистраль изготавливают из отрезка трубы и тройников на месте, а её монтаж выполняют как сваркой, так и посредством резьбовых соединений.

Соблюдение следующих рекомендаций поможет установить обходной контур на отопительный агрегат:

байпас монтируют на обратном трубопроводе, что позволяет избежать перегрева циркуляционного насоса

С этой же целью врезку параллельного контура выполняют на удалении от котла;
располагая обходной участок в горизонтальной плоскости, исключают образование воздушных пробок при включении системы отопления, что особенно важно при использовании помп «мокрого» типа;
диаметр труб байпаса выбирают равным присоединительному размеру циркуляционного насоса;
фильтр механической очистки монтируют перед помпой, если ориентироваться по направлению потока жидкости.. Конструкция байпаса не представляет сложностей

Конструкция байпаса не представляет сложностей

Немаловажным вопросом является герметизация соединений. В работе лучше отдать предпочтение не быстромонтируемой фум-ленте, а традиционно надёжной пакле и сантехнической пасте. Кроме всех прочих достоинств, именно последнее сочетание материалов позволит при необходимости отвернуть соединение обратно.

Инструкция

Соблюдая правильную последовательность действий, можно избежать ошибок в работе и проблем с функционированием системы во время эксплуатации

Особенно важно соблюдать порядок выполнения сварочных работ, поскольку высокий нагрев связан с опасностью повреждения пластиковых элементов шаровых кранов.

Слейте теплоноситель из отопительной системы.
При помощи угловой шлифмашины вырежьте отрезок трубы на участке обратной магистрали. Его размер должен соответствовать длине сгона с установленным шаровым краном, а расстояние до отопительного агрегата принимают равным 0.5 — 1м.
Воспользовавшись сварочным аппаратом, по обе стороны от места врезки вварите угловые элементы конструкции.
К обеим сторонам магистральной трубы приварите короткий и длинный резьбовые участки сгона.
Смонтируйте сгон и установите центральный вентиль.
Установите шаровые краны, перекрывающие поток теплоносителя через байпас.
Соблюдая направление движения жидкости, на одном из вентилей смонтируйте фильтр-грязевик. Место его установки выбирают до центробежного насоса по ходу движения теплоносителя.
Воспользовавшись крепёжными элементами из комплекта поставки насоса, смонтируйте его на байпас.
Закачайте теплоноситель в систему отопления.
Включите обогрев и откройте все запирающие устройства участка байпаса. После этого осмотрите все соединения на предмет протечек.
Закройте центральный шаровой кран и включите центробежный насос. Не забудьте развоздушить рабочее пространство помпы.
Проверьте эффективность работы системы на всех скоростных режимах.

После проведения осмотра всех тепловых агрегатов и резьбовых соединений отопительной системы, её можно считать работоспособной и пригодной к дальнейшей эксплуатации.

Монтаж байпаса на радиаторы в однотрубной системе

байпас для радиатора
Установка байпаса имеет ряд плюсов, основные из них:

Создание комфортных условий в помещениях квартир, домов, дач прочее. С помощью байпаса можно повысить/снизить температуру внутреннего воздуха. Это позволяет избежать ситуаций, когда в помещении слишком жарко или холодно. Создать оптимальный микроклимат во время эксплуатации отопительной системы можно без привлечения специалистов.
Экономия денежных средств. Теплоноситель расходуется разумно, а значит, что нагревать его нужно меньше. Это позволяет снизить затраты на энергоресурсы. Байпас имеет относительно невысокую цену. Он окупается в минимальные сроки.

«Малый контур» в системе отопления

Здесь байпас – это отрезок трубопровода, который через трехходовой клапан соединяет подающую и обратную магистраль.

Принцип действия перемычки, в данном варианте применения, прост: после включения котлоагрегата клапан не дает холодному теплоносителю из отопительного контура поступать в котел. После прогрева теплоносителя до необходимой температуры (часто это 45-50°С), клапан открывается и начинает подмешивать горячую воду в обратный трубопровод, тем самым предотвращая появления конденсата в топочной камере и на теплообменнике твердотопливного котла.

И в качестве заключения: обводной трубопровод – это необходимый, простой и практичный элемент, который позволяет использовать СО с максимальной эффективностью при значительном сокращении расходов энергоносителя. На практике это выглядит, как сокращение объема воды подаваемой на отопительные приборы при сохранении их расчетной теплоотдачи.

голоса

Рейтинг статьи

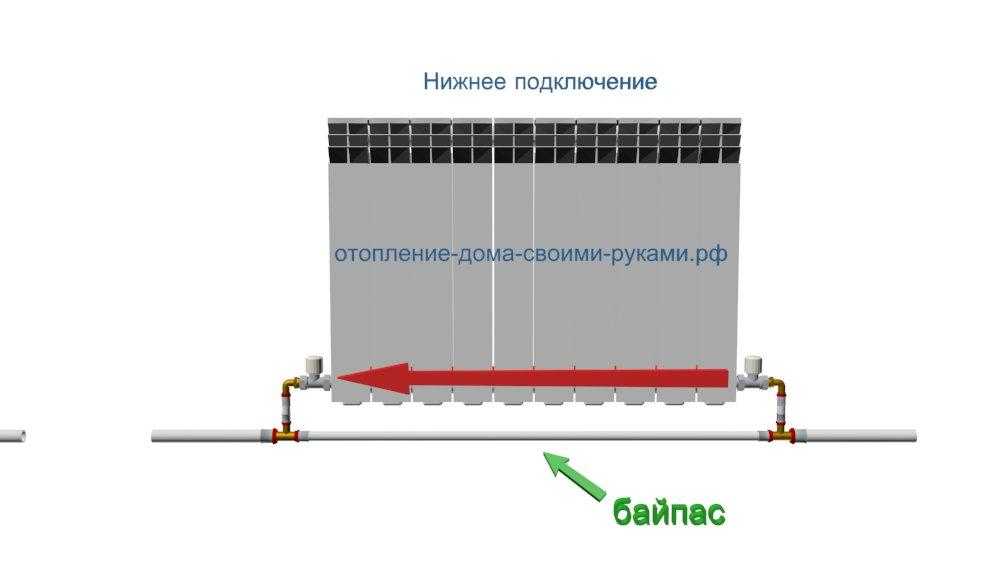

Применение в обвязке радиатора

Схемы с обходной магистралью на радиаторах применяются как в однотрубных, так и в двухтрубных СО.В однотрубной системе отопления байпас устанавливается для того чтобы в случае прекращения циркуляции теплоносителя по батарее, отопительный контур продолжал работать. Кроме этого, еще одной важнейшей функцией данного элемента является передача одинакового количества тепловой энергии всем радиаторам, расположенным в отопительном контуре.

В вертикальных схемах, обводная перемычка устанавливается между подающим и обратным патрубком батареи. Проходное сечение этого элемента, как правило, на один размер (калибр) меньше подводящего трубопровода.

В горизонтальных схемах СО магистральная труба сама является байпасом и выполняется одинакового сечения по всей длине контура.

Байпас в двухтрубной системе отопления применяется для регулирования температуры теплоносителя. В централизованных и автономных СО, данный элемент применяется для получения возможности осуществления профилактических и ремонтных работ без отключения от отопительной системы или остановки котельного оборудования.

Для перенаправления теплоносителя из радиатора на байпас применяется:

Запорная арматура (шаровые краны).
Трехходовой клапан с терморегулятором.

Совет: если планируется установка обходного трубопровода на обвязку батарей в доме с централизованной СО, то сделать это можно только получив разрешение управляющей компании, представители которой перекроют стояк для выполнения работ.

На схеме (Рис 1) представлен ручной байпас в системе отопления частного дома, позволяющей работать системе открытого и закрытого типа, в режиме принудительной или естественной циркуляции, даже во время аварийного отключения электропитания. По факту, байпасом здесь на схеме является участок трубы обратной магистрали с запорным краном , между двумя подключениями линии циркуляционного насоса.

Байпас в системе отопления может работать или только во время запуска, что позволяет быстро произвести прогрев всех радиаторов одновременно, или на постоянной основе. А так же его устанавливают в случае, каких — либо причин плохой естественной циркуляции отопления, например: не правильный или не удачный монтаж системы.

Обратный клапан в отоплении

Обратный клапан в отоплении можно установить на байпасе вместо крана . Клапан, во время включения циркуляционного насоса, находится в закрытом состоянии, а если происходит отключения электричества, он автоматически открывается, что позволяет перейти системе на естественную циркуляцию. Включение в байпас автоматического обратного клапана является спорным. В случае, если обратный клапан в отоплении неправильно работает, по причине попадания в него механических включений теплоносителя (окалина, ржавчина и т. д.), что особо актуально при стальных трубах и чугунных радиаторах, то визуально это проверить невозможно, а фильтр перед ним ставить нельзя.

Установка байпаса

Установка байпаса делается недалеко от котла на обратной магистрали, там, где теплоноситель (вода) имеет наименьшую температуру. Место установки должно быть не слишком близко к котлу, чтобы не допустить перегрева насоса. Для предотвращения завоздушивания, во время заполнения системы отопления, конструкцию байпаса монтируют в горизонтальной плоскости.

Для работы отопления с естественной циркуляцией кран должен быть открыт и отключен циркуляционный насос. Когда система отопления функционирует в режиме принудительной циркуляции, краны открыты, кран закрыт и включен насос.

Байпас радиатора

Байпас в системе отопления часто является обязательной необходимостью для ее качественной работы.

Разбираемся, что такое байпас в системе отопления

Сегодня многие способны перебраться за город и жить в большом красивом доме. Но чтобы чувствовать себя в нем комфортно, необходимо тщательно продумать все инженерные коммуникации. Первоочередная задача — установка эффективной системы отопления. Она должна создавать зимой благоприятный микроклимат, чтобы было достаточно тепло, но не слишком жарко и душно. Для этих целей инженерами разработано специальное устройство — байпас. Информация о том, что такое байпас, и как он используется в системе отопления, интересна многим. Поэтому предлагаем детальный разбор этого вопроса.

Любой специалист с техническим образованием знает, что такое байпас, и как он работает в системе отопления. А вот простой обыватель не понимает, для чего нужна описываемая установка, что она собой представляет, и каков принцип ее действия.

По сути, байпас — это обычная перемычка, небольшой отрезок трубы. Он устанавливается между двумя трубами — подачи и обратки. Диаметр этой трубы на порядок меньше диаметра магистральной разводки отопления.

Это нужно для нескольких целей:

Для регулировки количества горячей воды в батареях.
Обеспечения функционирования энергозависимых систем.
Повышения эффективности самой простой однотрубной системы отопления.

Как работает байпас в конкретном варианте?

Регулировка горячей воды в батареях

При помощи перемычки можно организовать быстрый возврат переизбытка горячей воды из батареи в вертикальный стояк. Процесс этот осуществляется и ручным, и автоматическим способом.

Описываемая установка в случае возникновения аварийной ситуации, например, протечки батареи, выступает в роли запорной арматуры. Если установлен байпас, очень легко провести ремонт радиатора без аварийного отключения замкнутой системы отопления

А это очень важно, особенно зимой

Обеспечение функционирования отопления при возникновении перебоев с электричеством

Для увеличения теплоотдачи батарей в автономных системах отопления приветствуется монтаж циркуляционного насоса. Но его применение делает систему энергозависимой. Поэтому многие обыватели, выбирая тепловое оборудование и обращаясь к специалистам, задают вопрос: «Что делать в случае частого отключения света в доме?»

Спасти положение сможет именно байпас. В такие моменты он позволит просто перекрыть краны, подающие горячую воду в сторону насоса, и открыть затворный механизм на центральной магистральной трубе. Дальше отопление будет работать по принципу естественной циркуляции.

Обратите внимание! Если в сеть отопления вмонтировать байпас, имеющий клапан, то переключение системы произойдет без участия человека, то есть в автоматическом режиме. Если необходимо установить на перемычке дополнительные приборы, например, очистной фильтр или обратный клапан, они монтируются по направлению к теплоносителю. Правильная установка байпаса рядом со стояком, в который врезан циркуляционный насос, подразумевает использование надежной затворной арматуры

Саму перемычку лучше поставить горизонтально — так она защитит магистраль отопления от формирования воздушных пробок

Правильная установка байпаса рядом со стояком, в который врезан циркуляционный насос, подразумевает использование надежной затворной арматуры. Саму перемычку лучше поставить горизонтально — так она защитит магистраль отопления от формирования воздушных пробок.

Восстановление однотрубного отопления

Модуль с краном

Сегодня редко кто использует для обогрева частного дома однотрубную систему отопления. Но ее до сих пор можно увидеть в еще советских постройках. Бывает и так, что подобная установка демонстрирует неплохую эффективность, и в домах бывает довольно жарко зимой. Правильно установленная перемычка и здесь поможет соблюсти необходимый баланс.

Установить ее на однотрубную разводку тоже можно, но для этого необходимо соблюдать следующие правила:

Монтировать байпас в описываемом случае придется как можно дальше от вертикального стояка и как можно ближе к самой батарее.
Обводная труба при этом устанавливается непосредственно на месте монтажа. Для этого нужен тройник и труба, диаметр которой на порядок ниже диаметра однотрубного трубопровода. Присоединить все это к системе поможет парочка сварных стыков. В специализированных магазинах продаются готовые конструкции байпаса, которые монтируются при помощи обычных резьбовых соединений.
Между входным отверстием радиатора и байпасом необходимо установить регулировочный вентиль.

Обратите внимание! Установка устройства в однотрубную сеть позволяет получить банальный терморегулятор. Но он поможет самостоятельно контролировать и создавать благоприятный микроклимат

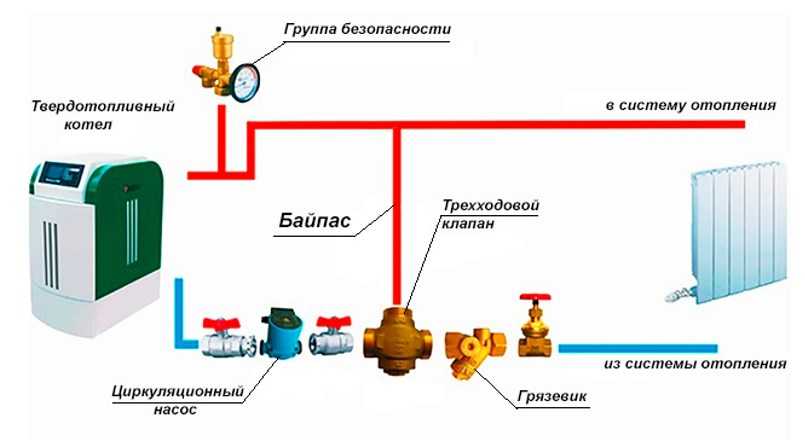

Байпасы в обвязке котлов

Для того чтобы избежать образование конденсата, необходимо избавиться от разницы температур в обратной и подающей трубах.

Байпасные линии активно применяются в связках с твердотопливными отопительными котлами. Они нужны здесь для противодействия образования коррозии. Твердое топливо сгорает при довольно высоких температурах, а загружая на старте системы полную топку, мы подвергаем теплообменники мощным нагрузкам. В это же самое время через них протекает холодный теплоноситель, что вызывает образование конденсата.

Байпасный клапан – это трехходовой термостатический клапан, призванный обеспечить быстрый прогрев малого контура. То есть, нагревающийся теплоноситель сначала циркулирует вблизи котла, температура в обратной и подающих трубах быстро выравнивается. После этого клапан приоткрывается, начиная подавать теплоноситель из общего контура. Такой подход позволяет избавиться от образования конденсата на этапе старта системы.

Установка на насосе

Байпас для циркуляционного насоса с шаровым краном

Для чего нужен байпас в системе отопления на участке, где установлен электрический насос? Точнее будет сказать, что насос устанавливается прямо на нем. Такое практикуется, когда в гравитационный контур, тот в котором циркуляция осуществляется самотеком, ставится электрический нагнетатель. Он увеличивает скорость потока и тем самым КПД контура становится выше. Это связано с тем, что при более высокой скорости теплоноситель доходит до крайнего радиатора с меньшими теплопотерями.

Вариантов установки байпаса для циркуляционного насоса два:

на новый контур;
на уже имеющийся контур.

Разницы в монтаже нет никакой

На что нужно обратить внимание, так это на наличие запорной арматуры на центральной магистрали между патрубками обвода. Это нужно для того чтобы теплоноситель проходил через байпас для циркуляционного насоса, а также чтобы не создавался обратный поток

Чтобы понять почему, рассмотрим поэтапно, как это работает:

когда работает насос, то он придает теплоносителю ускорение;
вода из обвода попадает в магистраль и начинает двигаться в обоих направлениях;
в одну сторону (нужную) она уходит беспрепятственно, а во второй стороне наталкивается на обратный клапан;
клапан закрывается и тем самым препятствует циркуляции в обоих направлениях.

То есть вода после насоса давит на тарелку клапана сильнее, чем до него, так как скорость теплоносителя за насосом будет выше. По задумке при отключении насоса теплоноситель перестает давить на обратный клапан и не перекрывает его. Это позволяет воде циркулировать самотеком по магистрали, не заходя в обвод.На практике байпас для отопления с обратным клапаном работает не так, как от него требуется.

Поэтому перед тем как установить байпас в систему отопления с обратным клапаном нужно понимать, что по факту, установка насоса на обводе не будет иметь никакого смысла. С таким успехом его можно было бы ставить прямо на магистраль, при этом сознательно отказаться от возможности использования контура обогрева автономно. Нужен ли байпас в системе отопления в таком случае? Получается что, нет.

Если же вместо обратного клапана поставить обыкновенный шаровый кран, то вы сами сможете управлять вектором циркуляции воды по контуру. Давайте рассмотрим, как сделать байпас в систему отопления, на котором будет установлен насос. В такой схеме он состоит из отдельных элементов:

патрубки с резьбой, которые ввариваются в магистраль;
шаровые краны – устанавливаются с обеих сторон;
уголки;
фильтр грубой очистки – ставиться перед насосом;
две американки, благодаря которым насос можно снять для проверки или ремонта.

Если вы делаете байпас в системе отопления своими руками, важно соблюдать правильное расположение на нем насоса. Ось крыльчатки должна находиться горизонтально, а крышка клеммной коробки смотреть вверх

Если при правильной установке крышка клеммной коробки смотрит вниз, то ее расположение можно изменить, открутив четыре болта на корпусе

Такое расположение необходимо чтобы был свободный доступ к клеммам, отвечающим за подсоединения питания, а также чтобы исключить попадание на них теплоносителя в случае появления утечки

Если при правильной установке крышка клеммной коробки смотрит вниз, то ее расположение можно изменить, открутив четыре болта на корпусе. Такое расположение необходимо чтобы был свободный доступ к клеммам, отвечающим за подсоединения питания, а также чтобы исключить попадание на них теплоносителя в случае появления утечки.

Установка байпаса

Зная, как работает байпас в системе отопления и зачем он необходим – можно перейти к конкретным примерам. Чаще все его можно встретить в однотрубных схемах многоэтажных домов. Но помимо этого он повсеместно используется в автономных системах частных домов. Для правильной установки необходимо выполнить расчет байпаса отопления и подобрать комплектующие для него.

Байпас в обвязке радиатора

Байпас в радиаторе отопления

Организация обходного канала в обвязке радиатора делается не только в однотрубной, но и в двухтрубной схемах. С его помощью можно регулировать поток теплоносителя и выполнять ремонтно-профилактические работы без остановки котла или отключения от центрального отопления.

Как сделать байпас в систему отопления самостоятельно? Сначала следует провести предварительные расчеты и правильно подобрать комплектующие. Рекомендуется использовать трубы из того же материала, что и для всей магистрали. Разница будет заключаться только в сечении. В обязательном порядке диаметр байпаса в отопительной системе должен быть на 1 размер меньше, чем сечение основной трубы.

Перед самостоятельной установкой следует ознакомиться со следующими рекомендациями:

В качестве запорной (отсекающей) арматуры нужно устанавливать шаровые краны. С их помощью можно оперативно перенаправить теплоноситель в байпас; Монтаж смесительного клапана не рационален. Он эффективно смешивает холодную и горячу воду в коллекторных системах, где изначально нормализуется скорость потока теплоносителя. Для трубопроводов, а тем более — центрального отопления, достичь этого невозможно; Обустройство байпаса в однотрубной системе отопления обязательно

Важно предварительно согласовать монтаж с управляющей компанией

Схема установки байпаса

Для монтажа параллельного трубопровода приобретаются расходные материалы. Рассмотрим на примере металлопластиковой магистрали оптимальный набор комплектующих. Для чего необходим байпас в системе отопления в данном случае? Он будет выполнять функцию обходного контура для ремонта или замены радиатора, а также для регулирования потока воды в секции батареи. Сначала замеряется расстояние между прямой и обратной трубой радиатора. Перед тем как делать байпас в систему отопления отрезается труба по полученным размерам. Наиболее распространенный размер трубы в автономном отоплении – ½. Исходя из этого будут подобраны комплектующие, характеристики и стоимость которых представлены в таблице.

До того как заработает байпас в системе отопления — следует проверить надежность всех соединений. Для этого выполняется опрессовка этого участка трубопровода, желательно гидравлическим способом. Только после этого можно заполнять трубы теплоносителем.

Для установки байпаса в системе отопления многоэтажного дома нужно предварительно перекрыть стояк, к которому подключен радиатор. Сделать это могут только представители управляющей компании.

Байпас для установки циркуляционного насоса

Типы насосных узлов отопления

В отличие от обвязки радиатора, назначение байпаса в системе отопления принудительного типа заключается в минимизации гидравлических потерь. Для этого насос устанавливается не на обратной трубе, а непосредственно на байпасе.

Что такое байпас в системе отопления в данном случае? Он выполняет те же функции, что и при обвязке радиатора. Отличительным является установка обратного клапана на трубе. Он необходим для предотвращения изменения направления течения теплоносителя при отключении насоса.

Помимо этого при монтаже нужно учитывать такие особенности:

В обязательном порядке нужен байпас в автономной системе отопления с принудительной циркуляцией. Без него при отключении электричества резко снизится скорость движения теплоносителя;
Оптимальный диаметр байпаса в отопительной системе для обвязки насоса – на 2 размера меньше, чем сечение основной трубы;
Перед насосом устанавливается сетчатый фильтр для предотвращения попадания мусора в его механизм.

Желательно использовать шаровые краны в качестве запорной арматуры. В этом узле схемы не нужна плавная регулировка объема теплоносителя. Чаще всего требуется оперативно перекрыть его поток для замены или ремонта оборудования.

Расчет насоса в байпасе отопления выполняется не по сечению обводной трубы, а по диаметру основной магистрали.

Подключение насоса через байпас

Циркуляционный насос целесообразно подключать через байпас только в тех системах, которые изначально были предназначены для естественной циркуляции, т.е. в них должен быть разгонный коллектор, соблюдены уклоны труб и правильно подобраны их диаметры. Насос в таких системах предназначен не для обеспечения их работы, а для повышения эффективности.

Для систем, которые еще на этапе проектирования были рассчитаны на принудительную циркуляцию, байпас попросту неактуален. Такие системы работают только за счет насоса, поэтому при его отключении циркуляция теплоносителя попросту прекращается. Байпас в данном случае не сможет решить проблему.

При подключении насоса посредством обводной линии появляется возможность противотока в байпасе. Кроме того, формируется замкнутый циркуляционный контур между насосом и самим байпасом. Чтобы такая схема могла нормально функционировать, обходное устройство обязательно должно оборудоваться шаровым краном или обратным клапаном.

Подключение насоса через байпас

Установка байпаса на радиаторе в однотрубное отопление

Многоэтажки, заселенные еще в советские времена, имеют однотрубное отопление на базе вертикальных стояков, присутствующих во всех квартирах. Здесь распределение теплоносителя обеспечивается благодаря высокому давлению и усиленной скорости потока среды.

Подключение радиаторов с байпасом в однотрубной системе отопления

В таком сценарии обе подводки – это элементы соединения радиатора с единственной магистралью, между ними и врезается байпас. Перемычка имеет небольшое смещение относительно оси стояка, благодаря чему вода попадает в батарею, а не течет по легкому пути. Решение работает следующим образом:

Поток горячей воды на подходе к первому элементу обогрева делится на две части – первая поступает в радиатор, вторая затекает в байпас.
После охлаждения первого потока на пару градусов происходит смешение обеих частей, далее половина направляется в магистраль. В результате образовавшаяся смесь обладает температурой примерно на градус ниже той, что была изначально.
Этот процесс последовательно происходит во всех отопительных приборах. Все потребители сети получают заданное количество тепловой энергии (в идеале в равной мере), потому что насосы прогоняют по магистралям большие объемы воды, нивелируя температурные перепады между первым и последним звеном.

Подобное решение принято использовать в двухэтажном жилом строительстве. Несмотря на то, что вертикальный стояк обслуживает только пару радиаторов, верхний желательно оснащать байпасом. Причина – несоразмерность производительности бытовых и промышленных циркуляционных насосов.

Если исключить прямую байпасную перемычку, полный объем носителя, пройдя через батарею, остынет сильнее, чем в описанной схеме. Разница температур приведет к тому, что в каждую следующую квартиру будет поступать все меньше тепловой энергии, крайняя практически не будет прогреваться.

Именно поэтому байпас так важен при обустройстве вертикального однотрубного теплоснабжения. Двухтрубные разводки основываются на самостоятельных магистралях для остывшей и горячей среды, здесь перемычка не нужна.

Небольшая мощность циркуляционного насоса, установленного в загородном доме, компенсируется большими пропускными способностями и диаметром трубопровода.

Схемы монтажа

В зависимости от типа отопительной системы и предназначения байпаса, может отличаться как назначение устройства, так и его обвязка. В частности, можно отметить отличие монтажных схем для однотрубного или двухтрубного контуров отопления, а также различия в конструкции обходного трубопровода при монтаже обогревающего котла и радиаторов.

Байпас в системе обогрева с естественной циркуляцией

Байпас отопительного котла монтируют на обратной магистрали, таким образом снижая тепловую нагрузку на центробежный насос

Установка центробежного насоса в отопительной системе с естественным движением теплоносителя требует обустройства дополнительной линии подачи рабочей жидкости в параллель к подающему трубопроводу. Реализовать эту схему помогает байпас, в конструкцию которого входят:

трубопровод;
фильтр грубой очистки;
циркуляционный насос;
запорная арматура.

Перекрытием вентиля на основной магистрали теплоноситель перенаправляют в параллельный контур, где ему придаёт ускорения центробежный насос. Если же работа последнего становится невозможной вследствие поломки или отсутствия электричества, то кран открывают, и функционирование системы обеспечивает сила гравитации.

Байпас заводского изготовления с обратным клапаном

Заменой шарового вентиля на обратный клапан добиваются переключения режимов работы в автоматическом режиме. При этом во время работы насоса создаётся повышенное давление после запорного механизма, благодаря чему он остаётся закрытым. Если же по какой-то причине помпа перестанет работать, то клапан откроется под напором нагретой в отопительном котле жидкости.

Кроме этого, запорными устройствами оснащают места врезки байпаса, что позволяет снять циркуляционный насос, не останавливая теплоснабжения жилых помещений.

Особенности устройства обходного контура в однотрубной отопительной системе

Установка байпаса радиатора в однотрубной системе позволяет регулировать его температуру

Несмотря на устаревшую конструкцию, однотрубная схема отопления всё ещё широко используется как в постройках старого жилищного фонда, так и в новых частных домах. Для регулировки количества теплоносителя, проходящего через радиатор, чаще всего применяют запорные краны механического типа или вентили с термостатическими головками. Особенностью однотрубной системы является последовательное подключение приборов, поэтому перекрытие доступа к отдельному радиатору неизбежно прекратит циркуляцию рабочего вещества к другим батареям. Избежать этого недостатка можно установкой обводной ветки, которая монтируется на участке между подводящим и отводящим патрубками радиатора. В этом случае именно этот простой отрезок трубы и выполняет роль байпаса. Теперь при отключении отопительного прибора теплоноситель сможет беспрепятственно обходить закрытый участок системы.

Устанавливая байпас на радиатор, помните о том, что если его диаметр будет равняться размеру присоединительных патрубков батареи, то во время работы часть теплоносителя будет уходить по обводному пути. Естественно, при этом снизится и теплоотдача радиатора. Для устранения этого недостатка диаметр байпаса уменьшают на один шаг, чем добиваются необходимого гидравлического сопротивления. Например, для подводки диаметром 1 дюйм размер обходной трубы составляет 3/4 дюйма.

Монтаж обходного контура в двухтрубной системе отопления

Подключение радиаторов к двум основным трубопроводам является особенностью двухтрубной отопительной системы. При этом питание радиаторов происходит благодаря контуру прямой подачи, а отток и возврат рабочей жидкости в котёл происходит по обратной магистрали. Необходимость в обустройстве байпаса отпадает благодаря параллельному присоединению.

Одним из достоинств более сложной двухтрубной схемы является возможность регулировать проток теплоносителя вручную или с применением термостатов на каждом радиаторе. Тем не менее, байпас нередко устанавливают с целью сохранения работоспособности отопительной системы при необходимости снятия или ремонта батарей. В этом случае между радиатором и точками врезки трубы монтируют вентили.
