Поплавковый выключатель для контроля уровня воды

Классификация оборудования

Поплавковые датчики могут самостоятельно осуществлять контроль над уровнем жидкости или подавать сигнал в схему контроля. По этому принципу их можно разделить на две большие группы: механические и электрические.

Механические устройства

К механическим относятся самые разнообразные поплавковые клапаны уровня воды в баке. Принцип их действия состоит в том, что поплавок соединён с рычагом, при изменении уровня жидкости поплавок перемещает вверх или вниз этот рычаг, а он, в свою очередь, воздействует на клапан, который и перекрывает (открывает) подачу воды. Такие клапаны можно увидеть в сливных бачках унитазов. Их очень удобно использовать там, где нужно постоянно добавлять воду из центральной системы водоснабжения.

Механические датчики обладают рядом преимуществ:

• простота конструкции;
• компактность;
• безопасность;
• автономность — не требуют никаких источников электроэнергии;
• надёжность;
• дешевизна;
• лёгкость установки и настройки.

Но у этих датчиков есть один существенный недостаток: они могут контролировать только один (верхний) уровень, который зависит от места монтажа, и регулировать его, если и можно, то в очень небольших пределах. В продаже такой клапан может называться «кран поплавковый для ёмкостей».

Электрические датчики

Электрический датчик уровня жидкости (поплавковый), отличается от механического тем, что сам он воду не перекрывает. Поплавок, перемещаясь при изменении количества жидкости, воздействует на электрические контакты, которые включены в схему управления. На основании этих сигналов автоматическая система контроля принимает решение о необходимости тех или иных действий. В простейшем случае такой датчик имеет поплавок. Этот поплавок воздействует на контакт, через который происходит включение насоса.

В качестве контактов чаще всего применяют герконы. Геркон — это стеклянная герметичная колба с контактами внутри. Переключение этих контактов происходит под действием магнитного поля. Герконы имеют миниатюрные размеры и легко размещаются внутри тонкой трубки из немагнитного материала (пластик, алюминий). По трубке под действием жидкости свободно перемещается поплавок с магнитом, при приближении которого контакты срабатывают. Вся эта система устанавливается вертикально в резервуар. Меняя положение геркона внутри трубки, можно регулировать момент срабатывания автоматики.

https://youtube.com/watch?v=HFM-k0jItxM

Если нужно следить за верхним уровнем в резервуаре, то датчик устанавливают вверху. Как только уровень опустится ниже установленного, контакт замкнётся, насос включится. Вода начнёт прибавляться, и когда уровень воды дойдёт до верхнего предела, поплавок вернётся в исходное состояние, и насос отключится. Однако на практике такую схему применять нельзя. Дело в том, что датчик срабатывает при малейшем изменении уровня, вслед за этим включается насос, уровень поднимается, и насос отключается. Если расход воды из ёмкости меньше, чем подача, возникает ситуация, когда насос постоянно включается и отключается, при этом он быстро перегревается и выходит из строя.

Поэтому датчики уровня воды для управления насосом работают иначе. В ёмкости располагают минимум два контакта. Один отвечает за верхний уровень, он отключает насос. Второй определяет положение нижнего уровня, при достижении которого насос включается. Таким образом, значительно сокращается число пусков, что обеспечивает надёжную работу всей системы. Если разница уровней небольшая, то удобно использовать трубку с двумя герконами внутри и один поплавок, который их коммутирует. При разнице больше метра применяют два отдельных датчика, установленных на требуемых высотах.

Несмотря на более сложную конструкцию и необходимость схемы управления, электрические поплавковые датчики позволяют полностью автоматизировать процесс управления уровнем жидкости.

Если через такие датчики подключить лампочки, то их можно использовать для визуального контроля количества жидкости в резервуаре.

Конструкционное устройство и возможности агрегата

Выключатель поплавкового типа имеет элементарную конструкцию. Внутри корпуса, сделанного из прочного термостойкого пластика, располагается рабочий электрический переключатель. Там же находится рычаг для переброски контактов в переключателе и стальной шарик, меняющий положение рычажного элемента при изменении положения самого поплавка.

Устройства такого типа относятся к универсальным вариантам бытового оборудования, потому что одинаково корректно срабатывают как в случае переполнения, так и при опустошении накопительного резервуара.

Несмотря на конструкционную простоту, поплавковый выключатель демонстрирует высокую эффективность и может решать параллельно сразу несколько задач. Наличие этого устройства существенно облегчает управление оборудованием и продлевает его полноценное, качественное функционирование

От переключательного узла ответвляется кабель, состоящий из трех проводов — синего, коричневого и черного. Один из них (черный) является общим, коричневый выходит от нормально закрытого, а синий — от нормально открытого контактов переключателя.

Когда поплавок в резервуаре находится в нижнем положении, цепь замыкается между синим и черным проводами. Если прибор переходит в верхнее положение, происходит замыкание контактов между коричневым и черным элементами. В каждом отдельном случае провод, не задействованный в схеме подключения, должен быть надежно и качественно заизолирован

К подводящему кабелю и коробке корпуса тоже предъявляются особые требования. Первый элемент просто обязан иметь максимально высокий уровень влагостойкости, а вторая деталь должна быть полностью герметична и непроницаема для воды.

Выходное отверстие прибора укрепляется дополнительным высокопрочным уплотнителем и оснащается практичным приспособлением, обеспечивающим нейтрализацию в кабеле механических напряжений.

Поплавковый выключатель защищает насос от холостого хода, возникающего в момент, когда из резервуара почти полностью откачана накопившаяся жидкость

Заизолированная полая часть кабельного ввода заполняется полимерной смолой. Это исключает попадание внутрь влаги или любой другой жидкости, в которой функционирует оборудование. Корпус и оболочка кабеля обладают высокой прочностью и термостойкостью. Благодаря этому они практически неуязвимы к воздействию таких элементов агрессивной среды, как жидкие масла, фекальные воды, мочевая и фруктовая кислота, бензин и пр.

Для более точного контроля работы насоса в коммуникационной системе можно разместить внутри резервуара с жидкостью несколько поплавковых выключателей. Каждый из них будет выполнять определенную функцию и существенно облегчит процесс эксплуатации оборудования

Внутреннее пространство корпуса выключателя заполнено воздухом. Поэтому прибор стремится всплыть на поверхность и занять максимально высокое положение. Когда уровень жидкости в резервуаре падает, поплавок естественным путем опускается вниз.

Длина провода, предусмотренного для перемещения механизма, регулирует разброс между верхним и нижним положениями поплавка. Базовую отправную точку, относительно которой осуществляется движение, задает груз, перемещающийся вдоль кабеля выключателя.

Пластиковый корпус обладает гладкой, непористой поверхностью. К ней не пристают загрязнения и не прилипают фрагменты отходов жизнедеятельности человека, оказавшиеся в сточных или канализационных водах. Песок, бумага и любые другие твердые или плотные кусочки и элементы соскальзывают с агрегата, никак не влияя на его работоспособность, плавучесть и функциональность.

Что умеют приборы

Выключатели-поплавки мультифункциональны и способны решать целый комплекс заданий разного уровня сложности. Всего несколько модулей, смонтированных в одном резервуаре, обеспечивают:

• эффективное функционирование главного насоса коммуникационной системы;
• полноценную работу вспомогательной помпы.

Кроме того, они могут играть роль аварийного контроллера, четко фиксируя резкое понижение уровня жидкости в резервуаре и выступать в качестве датчика-сигнализатора перелива.

Дренажный насос, оснащенный выключателем поплавкового типа, поможет в период таяния снегов или в сезон дождей осушить прилегающую к домовладению местность или выкачать воду из бассейна для плановой чистки и дальнейшей полноценной эксплуатации

Это даст возможность снизить нагрузку на оборудование и защитит насосную систему от лишнего износа, перехода на «сухой ход» и прочих неприятных, но потенциально возможных происшествий.

Установка датчика защиты

Алгоритм работ:

• монтируйте прибор вместе с устройством, измеряющим уровень давления. Правила подсоединения — согласно инструкции производителя;
• найдите фрагмент, где будет располагаться изделие. Профессионалы советуют крепить реле на трубопроводе — в месте выхода из помпы. Сначала монтируют датчик давления, потом — контроля;
• в зоне установки прибора поставьте тройниковый фитинг;
• слейте остатки жидкости. Отсоедините вкладыш, зафиксируйте его на фитинге. Фиксацию укрепите сантехническим скотчем;
• в точке питания помпы сделайте разрыв. Сюда нужно монтировать реле. При размыкании контактов питание к насосу не поступает и оборудование отключается самопроизвольно.

Схема монтажа:

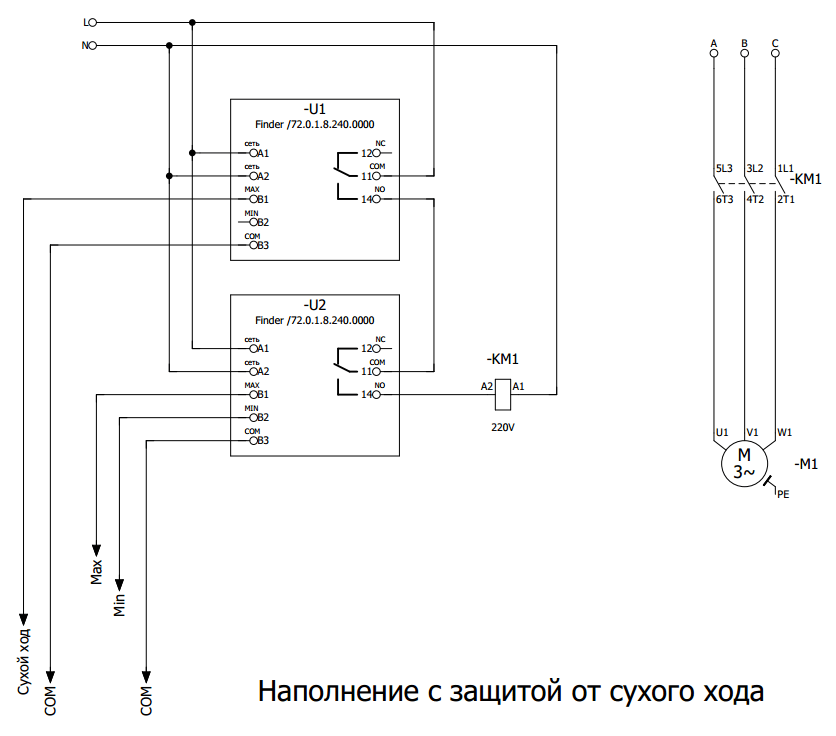

Защита от перелива:

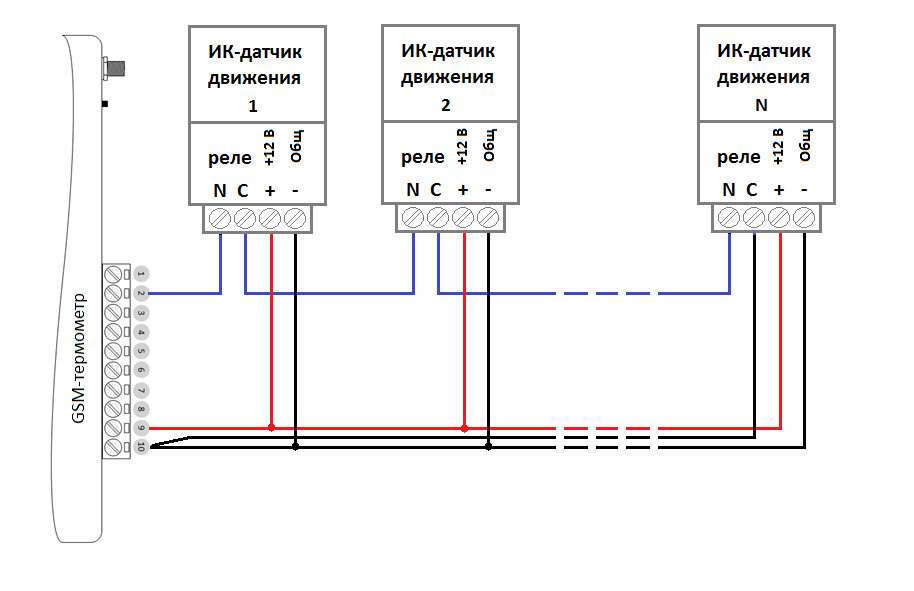

Подключение сразу нескольких датчиков:

Виды защитной автоматики для скважинного насоса, подключение блоков

Выбирая блок автоматики для скважинного насоса, следует обращать внимание на показатель напряжения, рекомендуемый для нормальной работы последнего, и на допустимые отклонения. Чтобы защитить устройство от работы без воды, необходимо установить U-образное реле. Этот элемент будет отключать насос, если в него не поступает вода

Этот элемент будет отключать насос, если в него не поступает вода.

Современные производители предлагают несколько видов защитных механизмов, обеспечивающих безопасную работу насосов:

• пускозащитные, их основу составляют печатные платы;
• релейные блоки;
• устройства, функционирование которых обеспечивают микропроцессоры.

Схема подключения скважинного насоса к автоматике, предупреждающей перегревание, осуществляется выполнением следующих этапов:

Современные защитные механизмы бывают пускозащитными, релейными и микропроцессорными.

1. Нужно подготовить оборудование. Необходимо приобрести:

• гидробак (гидроаккумулятор);
• манометр;
• муфту переходную с цанговым зажимом;
• пластиковые трубы и переходник из латуни.

2. Вход в гидроаккумулятор обмотать фум-лентой, прикрутить переходную муфту.

3. К латунному переходнику подсоединить манометр и реле.

4. Выполнить соединение латунного переходника и переходной муфты.

5. Из пластиковой трубы собрать колено, которое объединит реле и аккумулятор с системой водоподачи.

6. Шланг скважинного насоса присоединить при помощи муфты с цанговым зажимом.

Обратите внимание! После выполнения сборки системы следует обязательно убедиться в том, что кабель надежно закреплен на колодке клемм

Принцип работы поплавка для насосов

Такие приспособления, как поплавковые выключатели могут предусматривать различные схемы их использования, причем это оказывает влияние и на их принцип работы.

Система водоснабжения, наполнение и опорожнение емкости бака резервуара

При такой схеме работы в момент всплытия поплавок обесточивает насос, который подает воду в резервуар. Сигнал на включение поступит лишь в момент достижения им дна. Такая ситуация возникает лишь при пустой емкости. Поплавок подает сигнал на включение автоматической станции водоснабжения в момент его нахождения на поверхности. Отключение же станции может произойти лишь при погружении поплавка на дно при пустой емкости.

Со стороны поплавка поступил сигнал о закрытии клапана или задвижки с сервоприводом в момент его поднятия на поверхность. Открытие же клапана или задвижки случится лишь момент его погружения на дно при пустой емкости.

Работа поплавка может заключаться лишь в оповещении диспетчерского пункта или оператора в момент его поднятия на поверхность, что будет соответствовать наполнению емкости. Информация же о недостатке воды поступит в тот момент, когда поплавок достигнет дна.

Система канализации

Включение поплавком фекального насосного оборудования произойдет лишь в момент поднятия основного регулирующего устройства вверх. Включение насосной установки происходит при погружении регулирующего устройства на дно.

Один поплавок может одновременно обслуживать два насосных агрегата: первый аппарат может подавать в емкость воду при условии, что поплавок находится в нижней позиции. В этот момент другой насос бездействует. Когда поплавок располагается в верхнем положении, включается второй насос, задача которого заключается в выкачивании воды из резервуара. В это время насос, который подает в резервуар воду, находится в неактивном состоянии. Несмотря на свою простоту, приведенная схема применения поплавкового выключателя не является достаточно эффективной, поскольку это не исключает трудностей с регулярной доставкой воды в те моменты, когда происходит наполнение емкости.

Рекомендации по монтажу и настройке

Реле потока жидкости устанавливают для приборов, нуждающихся в постоянном управлении и соблюдении определенного рабочего режима. Зачастую им комплектуют оборудование еще на этапе производства. Однако встречаются и такие обстоятельства, когда нужен отдельный монтаж датчика.

Правила установки реле в систему

Установка предохранительного приспособления, определяющего наличие или отсутствие потока воды в системе, — разумный шаг в случаях, когда нет возможности безотлучно присутствовать в период работы насосного оборудования.

Не потребуется она только в двух случаях:

1. Вода откачивается с большой скважины с неограниченными ресурсами насосом малой мощности.
2. Представляется возможным самостоятельно выключать установку при снижении уровня воды ниже обозначенной нормы.

Устройство устанавливается на горизонтальных участках трубопровода. При этом нужно следить, чтобы мембрана приняла устойчивое вертикальное положение.

Приспособление монтируют к сливному трубопроводу с помощью резьбовой муфты. Обычно для этого предусмотрено специальное гнездо.

Перед тем, как приступить к непосредственному прикручиванию прибора, желательно хорошо уплотнить резьбу льном или нитью, продающейся в специализированных отделах.

Наматывать ее лучше по направлению часовой стрелки к торцу. Такой способ крепления повышает надежность фиксации.

Устанавливая заводской датчик, необходимо ориентироваться на стрелку, изображенную на корпусе. Указанное на ней направление должно совпасть с направлением течения жидкости, проходящей через устройство.

Если по трубопроводу транспортируется загрязненная вода, рекомендуется выполнить монтаж очищающих фильтров, расположив их возле датчика. Подобный ход обеспечит корректность работы изделия.

На финальной стадии монтажных работ реле сухого хода подключается к электрической сети:

• к свободным концам двух групп контактов прикручивается жила провода;
• к винту датчика прикрепляется заземление;
• прибор подключается к насосу путем соединения двух устройств обычным проводом с соблюдением соответствия цветов жил.

После подключения к сети остается дело за малым – проверить работоспособность системы. О том, что приспособление готово к полноценной эксплуатации, будет говорить рост отметок давления на манометре и автоматическое отключение насоса в момент преодоления граничного значения.

Порядок самостоятельной регулировки

Для регулирования в датчике есть специальные болты. Ослабляя или затягивая их, можно уменьшить либо увеличить силу сжатия пружины.

Таким образом выставляется уровень давления, при котором будет происходить срабатывание прибора.

В большинстве случаев настройка автоматического оборудования не вызывает сложностей.

Желательно придерживаться следующего алгоритма:

• слить жидкость из системы пока отметка давления не примет нулевое значение;
• включить насосную установку и медленно запускать воду обратно;
• зафиксировать показатель давления потока при отключении насоса датчиком;
• снова начать слив и запомнить показатели, при которых насосное оборудование начнет работать;
• открыть реле и настроить регулировочным болтом минимальный уровень сжатия большей пружины, требуемый для срабатывания устройства и запуска насоса (более сильное сжатие увеличивает степень давления, менее – снижает);
• аналогичным способом отрегулировать силу сжатия меньшего пружинного механизма, установив границы максимального давления, при достижении которого реле, измеряющее водный проток, будет отключать насос.

Закончив все описанные манипуляции, следует убедиться в правильности выполненных регулировок. Для этого трубопровод заполняют жидкостью, а затем сливают ее, оценивая реакцию датчика во время достижения настроенных значений.

При неудовлетворительном результате проверки процедура повторяется.

Чтобы трубопровод, по которому проходит жидкость, работал исправно и стабильно, проводится регулярная ежегодная проверка датчиков протока. При необходимости настройка рабочих параметров корректируется.

Автоматика для скважины своими руками или с помощью профессионалов

Общий принцип действия автоматики ↑

Несмотря на разницу в цене и функционале, современные автоматические блоки работают по одной и той же схеме – различные датчики отслеживают уровень давления и корректируют его по мере необходимости.

Наглядным примером может послужить принцип действия простейшего реле давления:

• Прибор устанавливается на две позиции – максимальное и минимальное давление в системе – и подключается к гидроаккумулятору.
• Мембрана гидроаккумулятора реагирует на количество воды, то есть на уровень давления.
• При достижении минимально допустимого уровня включается реле, которое запускает насос.
• Насос прекращает работу, когда срабатывает верхний датчик.

Более продвинутые системы, функционирующие без гидроаккумулятора, могут быть оснащены дополнительными опциями, но главный принцип работы автоматики для скважинного насоса остается неизменным.

Виды автоматики для скважинных насосов ↑

Первое поколение ↑

К первому (простейшему) поколению автоматики относят следующие приборы:

• Реле давления;
• Гидроаккумулятор;
• Датчики-блокираторы сухого хода;
• Выключатели-поплавки.

О реле давления было сказано выше. Поплавковые выключатели реагируют на критическое понижение уровня жидкости, отключая насос. Датчики сухого хода предотвращают перегрев насоса – если в камере отсутствует вода, система перестает функционировать. Как правило, подобная схема используется в поверхностных моделях.

Простейшую автоматику для скважинного насоса можно легко установить своими руками. Система подойдет также для дренажного оборудования.

Второе поколение ↑

Блоки-автоматы второго поколения представляют собой более серьезные механизмы. Здесь используется электронный контролирующий блок и несколько чувствительных датчиков, закрепленных в разных местах трубопровода и насосной станции. Сигналы с датчиков поступают на микросхему, которая ведет полный контроль за работой системы водоснабжения.

Электронный «сторож» в режиме реального времени реагирует на любые отхождения от нормы. Кроме того, он может быть оснащен дополнительными функциями:

• Температурный контроль;
• Аварийное отключение системы;
• Проверка уровня жидкости;
• Блокиратор сухого хода.

Важно! Большим минусом такой схемы автоматики для скважинных насосов является необходимость тонкой настройки, склонность к поломкам и довольно высокая цена

Третье поколение ↑

Важно! Если у вас нет опыта в водоснабжении, своими руками автоматику для скважины установить не получится. Только специалист может определить, по какому алгоритму лучше программировать систему

Автоматический блок своими руками ↑

Изготовленная своими руками автоматика для скважинного насоса зачастую обходится дешевле заводского комплекта оборудования. При покупке узлов по отдельности всегда можно подобрать оптимальный вариант для приобретенной модели насоса, не переплачивая за ненужные дополнительные опции.

Важно! Такая самодеятельность требует определенного уровня знаний. Если вы не можете назвать себя специалистом, лучше приобрести насосное оборудование с предустановленной автоматикой

Основные схемы сборки ↑

Среди схем автоматики для скважинных насосов хорошо зарекомендовали себя следующие виды:

Все узлы автоматики собираются в одном месте. При этом гидроаккумулятор может находиться на поверхности, а вода для него подводится по трубе или гибкой подводке. Схема подходит как для поверхностных, так и для глубинных насосов.

Контролирующий блок на гидроаккумуляторе

При таком размещении рекомендуется соединять коллектор системы с подающей трубой насоса. Получается распределенная станция – агрегат находится в скважине, а блок управления с гидроаккумулятором установлен в доме или подсобном помещении.

Распределенная насосная станция

Блок автоматики находится возле коллектора холодной воды, поддерживая в нем постоянный уровень давления. Напорный трубопровод отходит от самого насоса. При такой схеме лучше использовать поверхностные модели.

Советы по установке ↑

Чтобы автоматическое оборудование служило вам верой и правдой, необходимо заранее позаботиться о правильном месте его установки:

• Помещение должно круглогодично отапливаться.
• Чем ближе к скважине находится выносной блок, тем лучше. Идеальный вариант – оборудовать небольшую бойлерную возле кессона.
• Чтобы избежать потерь давления, устанавливайте насосную станцию в непосредственной близости от коллектора.
• Если оборудование будет находиться в доме, проведите качественную звукоизоляцию помещения.

Поломки и ремонт поплавкового выключателя

Существует несколько наиболее распространенных неисправностей поплавков. Их можно устранить своими руками, но для этого необходимо действовать строго в указанном порядке.

Поплавковый выключатель работает по принципу рычага. Он отвечает за соединение клемм, благодаря чему двигатель насоса получает питание, и их разъединение. В некоторых случаях внутри плоскости, где соприкасаются клеммы, скапливается ржавчина и грязь. Из-за этого поплавок работает сначала с перепадами, а затем и вовсе перестает функционировать. Для устранения поломки потребуется разобрать и тщательно очистить его, не задевая провода.

Чтобы избежать засорений в дальнейшем, нужно изучить назначение насоса и его поплавка. Оборудование для перекачивания чистой питьевой воды нельзя использовать для работы с загрязненной жидкостью.

Иногда прибор перестает функционировать из-за излома провода, соединяющего его с самим насосом. Проверить это можно, параллельно подключив второй провод. Если после этого оборудование начало работать, значит, старый провод потребуется снять, установив вместо него новый.

О комплексных системах перекачки жидкости

Каждая насосная станция объединяет в себе всасывающее устройство и накопительный бак для запаса воды. В стандартную комплектацию входит именно поверхностный насос, позволяющий использовать приспособление для добычи жидкости из скважин с небольшим диаметром.

Основополагающим параметром является мощность, которая для бытовых моделей колеблется в пределах 600-1500 Вт. Она обычно подбирается с учетом количества водоразборных точек, расстояния от прибора до скважины и дебита самой скважины. Что касается объема бачка, то он зависит от того, сколько воды расходуется в день всеми членами семьи.

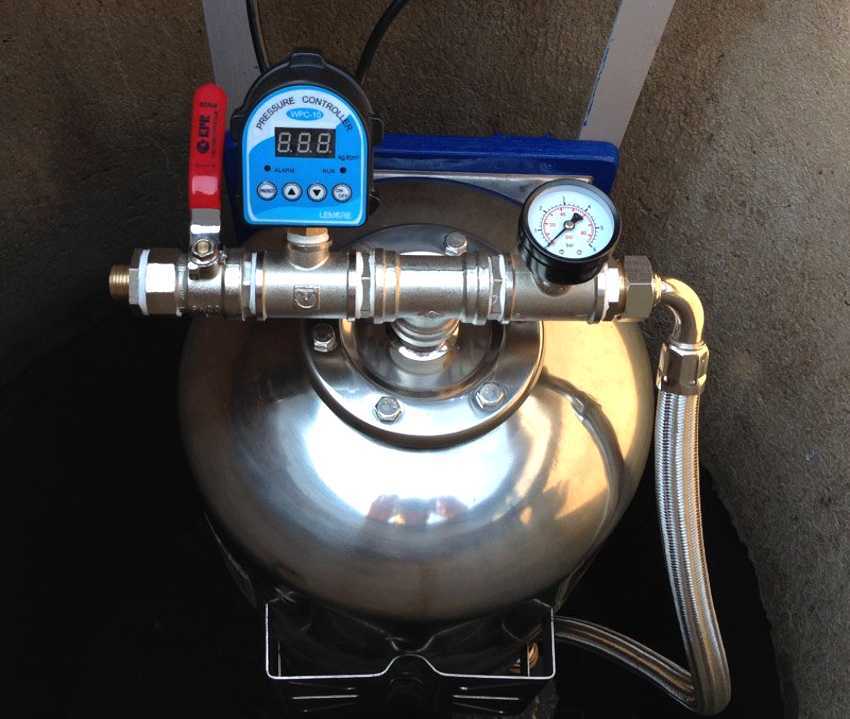

Насосное оборудование установлено в отдельном кессоне

Как защитить от сухого хода

Для этого можно приобрести несколько устройств, установка которых защитит от преждевременного ремонта или замены:

1. Защитное реле;
2. Установка контроля потока жидкости;
3. Датчики уровня.

Как только вода перестает поступать, эти устройства сразу же отключают насос. Работают они каждый по-своему, но функцию выполняют одну. Остается только выбрать подходящий вариант для себя, который покажется наиболее эффективным.

Также есть несколько советов по установке оборудования, которые помогут его защитить:

1. Установка должна производиться в теплом помещении, которое можно будет отапливать в холодное время года;
2. Нужно проложить звукоизоляцию, если размещать насос планируется в самом доме;
3. Выносной блок лучше устанавливать рядом со скважиной;
4. Следите за уровнем давления. Чтобы не происходило потерь, расположите станцию рядом с коллектором.

Эти советы и несколько дополнительных устройств помогут продлить срок службы установки и избежать проблем с ее поломкой.

Виды датчиков сухого хода и особенности их работы

Дорогостоящие модели насосов уже имеют встроенные датчики защиты от сухого хода. В частности, все насосы от производителя Grundfos уже изначально укомплектованы подобными датчиками. При эксплуатации более дешевых агрегатов датчик сухого хода для погружного насоса приходится устанавливать дополнительно. Попробуем разобраться в тонкостях устройства и работы датчиков сухого хода различных типов.

Всего существуют 3 категории датчиков: реле защиты, датчики уровня, датчики потока воды и ее давления.

Датчики уровня воды

Данная категория оборудования предназначена для измерения фактического уровня воды в колодце или водной скважине. Могут использоваться датчики двух типов:

1. Поплавковый выключатель. Схема подключения датчика сухого хода для насоса должна быть выстроена так, чтобы его контакты были включены в цепь питания двигателя помпы. Поплавок находится на плаву. Когда уровень воды падает, поплавок изменяет свое местоположение, его контакты автоматически размыкаются, в результате чего питание насоса отключается. Это наиболее простой вид защиты, отличающийся надежностью и простотой работы.

2. Датчик контроля уровня воды. Рассмотрим более подробно такой датчик сухого хода для насоса и его принцип работы. Это реле, состоящее из двух отдельных датчиков, опущенных на разную глубину. Один из них погружается до минимально возможного уровня функционирования насоса. Второй датчик размещается немного ниже. Когда оба датчика находятся под водой, между ними течет небольшой ток. Если водный уровень уменьшается ниже минимального значения, ток течь перестает, срабатывает датчик и размыкает цепь питания.

Датчик уровня для насоса

Датчики, осуществляющие контроль за уровнем воды, хороши тем, что позволяют отключать насос еще до того, как корпус агрегата окажется над поверхностью воды. Следовательно, оборудование надежно защищено от повреждения.

Реле защиты

Это электромеханическое приспособление, контролирующее давление воды, протекающей через насос. При падении давления цепь питания насоса размыкается. Реле защиты от сухого хода насоса состоит из мембраны, контактной группы и нескольких проводов.

Мембрана следит за давлением воды. В рабочем положении она разомкнута. Когда давление падает, мембрана сдавливает контакты реле. При замыкании контактов насос отключается. Мембрана срабатывает при давлении 0,1-0,6 атмосфер. Точное значение зависит от выставленных настроек. Падение давления до такого уровня свидетельствует о наличии таких проблем:

• давление воды упало до минимального значения. Это может произойти по нескольким причинам. В том числе, потеря производительности самим насосом по причине выработки ресурса;
• засорился насосный фильтр;
• насос оказался выше уровня воды, в результате чего давление упало до нуля.

Реле защиты может быть вмонтировано в корпус насоса или устанавливаться на поверхности как отдельный элемент. Если система прокачки воды включает в себя гидроаккумулятор, то защитное реле устанавливается совместно с реле давления, перед гидроаккумулятором.

Установка реле защиты насоса от сухого хода при использовании гидроаккумулятора

Датчики потока и давления воды

Существует 2 вида датчиков, контролирующих прохождение рабочей среды через насосный агрегат и обеспечивающие защиту от сухого хода насоса. Это реле протока и контроллеры протока, которые и будут рассмотрены ниже.

1. Реле протока — это устройство электромеханического типа. Они бывают турбинные и лепестковые. Принцип их работы также различается:

• В роторе турбинных реле имеется электромагнит, который вырабатывает электромагнитное поле при прохождении воды через турбину. Специальные датчики считывают вырабатываемые турбиной электрические импульсы. Когда импульсы пропадают, датчик отключает помпу от питания;
• В лепестковых реле имеется гибкая пластина. Если вода в насос не поступает, пластина отклоняется от своего первоначального положения, в результате чего механические контакты реле размыкаются. При этом питание насоса прерывается. Этот вариант реле отличается простотой конструкции и доступной стоимостью.

Пример датчика потокаТакие блоки выключают насосное оборудование, если отсутствует поток воды и включают его, если давление в системе упало ниже заданного уровня

2. Контроллеры протока (блок автоматики, прессконтроль). Это электронные устройства, отслеживающие одновременно несколько важных параметров водного потока. Они контролируют давление воды, сигнализируют о прекращении ее поступления, автоматически включают и отключают насос. Многие устройства оборудованы обратными клапанами. Высокая надежность обусловила и высокую стоимость данных приборов.

Обслуживание и ремонт оборудования

Выключатель поплавкового типа – конструктивно простой и доступный прибор. Он надежно и качественно функционирует даже в агрессивной среде и не боится интенсивных нагрузок. При соблюдении эксплуатационных правил, заявленных производителем, вырабатывает весь гарантийный срок и после него также качественно продолжает выполнять свои обязанности.

Наличие поплавка позволяет держать под контролем работу насоса и программировать ее на будущее. Например, дренажный агрегат можно установить в месте постоянного затопления. Когда уровень воды достигнет заданного уровня, выключатель зафиксирует это и сразу же подаст сигнал насосу начинать откачку

Если модуль используется только в комплексе сооружений, занимающихся водоотведением или водоснабжением, регулярное техническое обслуживание ему не требуется. Водная среда считается наименее проблемной и не оказывает на оборудование никакого негативного влияния.

Поплавковый выключатель, контролирующий работу дренажной системы, подвергается большим нагрузкам, так как постоянно находится в жидкой среде, содержащей большое количество примесей, фрагменты мелкого гравия, песка и органических остатков

Если сфера деятельности поплавка располагается в более агрессивных, сложных условиях, например, в канализационных или фекальных ямах, прибору требуется более серьезное внимание. Сантехники рекомендуют не реже одного раза в месяц качественно промывать поплавок из шланга, во избежание прилипания последнего к напорной трубе или стенкам насоса в процессе повседневной работы. Если оборудование регулярно ополаскивать струей воды, оно прослужит гораздо дольше и не утратит работоспособности даже с течением времени

Если оборудование регулярно ополаскивать струей воды, оно прослужит гораздо дольше и не утратит работоспособности даже с течением времени

Сантехники рекомендуют не реже одного раза в месяц качественно промывать поплавок из шланга, во избежание прилипания последнего к напорной трубе или стенкам насоса в процессе повседневной работы. Если оборудование регулярно ополаскивать струей воды, оно прослужит гораздо дольше и не утратит работоспособности даже с течением времени.

К самым распространенным поломкам агрегата относятся прогорание контактов в электрокабеле, повреждение изоляционного слоя, нарушение герметичности корпуса и проникновение туда влаги. В случае возникновения таких проблем все неисправные элементы нужно немедленно заменить, так как ремонту они не подлежат.

Внутреннее устройство поплавкового контроллера не представляет никакой сложности. Прибор, как правило, надежно, долго работает и не доставляет владельцам никаких хлопот

Если из строя вышел непосредственно электронный модуль, хозяевам придется выбросить его и как можно быстрее установить в резервуаре новый. Покупать первый попавшийся поплавковый элемент не стоит, даже если его цена радует своей привлекательностью.

Лучше обратиться в специализированный сервисный центр и приобрести фирменную сертифицированную деталь с документами, полностью соответствующую всем требованиям, предъявляемым к оборудованию такого типа.
