Подключение теплового реле. основная функция и принцип работы

Как подключить пускатель на 220V с кнопкой

Самая распространенная схема включения — однофазный потребитель с кнопочным стартом. Причем кнопки должны быть разнесены: отдельно «пуск», отдельно «стоп». Чтобы понять, как подключить магнитный пускатель, изобразим комбинированную схему, с изображением деталей:

В нашем случае используется однофазный источник питания (220 V), разнесенные кнопки управления, защитное термореле, и собственно магнитный пускатель. Потребитель — мощный электродвигатель.

Нулевой кабель (N) подключается одновременно к электродвигателю и контактам управляющей цепи.
Кнопка (Кн2) «стоп» является нормально замкнутой: в отпущенном состоянии через нее протекает электрический ток.
Линия фазы (F) контролируется защитной схемой термореле (ТП), и подключается к входным рабочим контактам пускателя (ПМ1).
Пусковая электроцепь от фазы соединяется с обмоткой соленоида пускателя (ПМ) через замкнутые (без перегрева) контакты термореле (ТП-1).
Параллельно нормально разомкнутой кнопке (Кн1) «пуск», подключены контакты сервисной цепи магнитного пускателя (ПМ4).
При нажатии кнопки «пуск», через соленоид контактора течет электроток. Замыкаются контакты (ПМ1) — питание электродвигателя и (ПМ4) — питание соленоида пускателя. После отпускания кнопки «пуск», управляющая и силовая цепи остаются замкнутыми, схема находится в режиме «включено».
При перегреве линии, срабатывает термореле (ТП), нормально замкнутые контакты (ТП1-) разрывают цепь соленоида, контактор размыкается, потребитель отключен. Повторное включение можно выполнить после остывания термореле.
Для принудительного обесточивания потребителя, достаточно коснуться кнопки (Кн2) «стоп», цепь питания соленоида разомкнется, питание потребителя прекратится.

Такая схема клавишного подключения магнитного пускателя на 220 V позволяет безопасно пользоваться мощными электроустановками, и обеспечивает дополнительную защиту в случае перегрева линии по току. Например, если вал двигателя остановится под нагрузкой.

Упрощенная схема (без защитных устройств и термореле) на иллюстрации:

В этом случае управление соленоидом (соответственно и силовыми контактными группами) осуществляется двумя кнопками вручную.

При организации электронного поста управления, роль кнопок выполняют реле, подключенные к схеме, либо электрические системы (например, на тиристорах).

В качестве бонуса, рассмотрим подключение с помощью розетки с таймером. В этом случае схема включения работает без кнопки «стоп». То есть, при наличии управляющего напряжения (от таймера), электроустановка работает.

Маркировка электротепловых реле

Обозначение прибора имеет вид букв и цифр в зависимости от изготовителя. Чаще всего маркировку производят на основе сокращенного названия, а также:

параметров тока уставки – прописывается в скобках цифрами;
буквенного обозначения конструкции;
климатического исполнения в виде диапазона;
токового номинала – используются цифры (1 – до 25 А, 2 – до 100 А, 3 – до 510 А);
особенностей устройства – совместимость с цепью постоянного и переменного тока, моно- и бистабильные аппараты, с ускорением или замедлением включения/выключения, с обмоткой или без нее.

Все обозначения прописываются в паспорте реле.

Причины, вызывающие перегрев

На первом месте стоят неисправности радиатора. Это могут быть: простое загрязнение тополиным пухом, пылью, листвой. Устранив загрязнения, решат проблему. Более проблематично бороться с внутренним загрязнением радиатора — накипью, появляющейся при использовании герметиков.

Затем следуют:

Разгерметизация системы, вызванная треснувшим шлангом, недостаточно затянутыми хомутами, неисправностью краника отопителя, состарившимся уплотнителем насоса и пр.;
Неисправный термостат или краник

Определить это легко, если при горячем двигателе осторожно ощупать шланг или радиатор. Если шланг холодный – причина в термостате и потребуется его замена;
Помпа, работающая неэффективно или вовсе неработающая

Это приводит к слабой циркуляции по охлаждающей системе;
Сломанный вентилятор, т.е. не включающийся из-за вышедшего из строя мотора, муфты включения, датчика, отошедшего провода. Не крутящаяся крыльчатка тоже вызывает перегрев электродвигателя;
Наконец, недостаточное уплотнение камеры сгорания. Это последствия перегрева, приводящие к сгоранию прокладки головки, образованию трещин и деформированию головки цилиндра и гильзы. Если из бачка с охлаждающей жидкостью заметно вытекание, приводящее к резкому повышению давления при запуске охлаждения, или появилась в картере маслянистая эмульсия, значит, причина в этом.

Дабы не попасть в аналогичную ситуацию, необходимо проводить профилактику, способную спасти от перегрева и поломки. «Слабое звено» определяют методом исключения, т.е. проверяют последовательно подозрительные детали.

Тепловое реле электродвигателя. Характеристики и выбор — блог СамЭлектрик.ру

Тепловое реле РТЛ для электродвигателя

Тепловое реле служит для тепловой защиты электродвигателя. Реле защищает двигатель от перекоса фаз или пропадании фазы, от механической перегрузки и заклинивания ротора.

Тепловое реле двигателя, так же, как и защитный автомат, имеет время-токовую характеристику, которая показывает, что тепловое реле не может сработать при превышении тока уставки мгновенно.

Подробнее про эти характеристики – здесь.

Важно, что спасти от короткого замыкания тепловое реле не может – просто не успеет. Поэтому в цепь питания двигателя всегда перед пускателем ставят автоматический выключатель, предохраняющий от КЗ. Во всех современных “теплушках” есть одна пара нормально открытых (НО, NO) контактов и одна пара нормально закрытых (НЗ, NC)

Обычно схему питания контактора строят так, что при срабатывании теплового реле НЗ контакты разрывают цепь питания катушки контактора, а НО контакты замыкаются и включают цепь индикации аварии

Во всех современных “теплушках” есть одна пара нормально открытых (НО, NO) контактов и одна пара нормально закрытых (НЗ, NC). Обычно схему питания контактора строят так, что при срабатывании теплового реле НЗ контакты разрывают цепь питания катушки контактора, а НО контакты замыкаются и включают цепь индикации аварии.

Тепловая защита электродвигателя заключается в том, что при прохождении через силовые контакты теплового реле тока двигателя нагревается специальная биметаллическая пластина, которая приводит в действие сигнальные контакты. Контакты слаботочные, и включаются в цепь управления пускателем.

При срабатывании реле необходимо устранить причину аварии, затем привести реле в исходное состояние. Для этого на корпусе имеется красная кнопка возврата, на которой напечатана буква R (Reset). В некоторых моделях возврат осуществляется автоматически.

Тепловое реле РТЛ. Контакты для механической и электрической фиксации в пускателе

Как правило, тепловое реле крепится непосредственно на выходные контакты пускателя. И без пускателя не используется. Соответственно, тепловое реле включено с двигателем последовательно.

Для различных вариантов пускателей необходимо передвинуть выводы (контакты) теплового реле для правильной фиксации.

На фото видно (слева), как рекомендовано передвинуть ножки для разных пускателей.

Такие тепловые реле можно применять только для контакторов советских разработок типа ПМЛ, для других производителей тепловые реле РТЛ могут не подойти.

Выбор теплового реле по мощности двигателя

У теплового реле есть один основной параметр, показывающий ток, при котором реле отключит электродвигатель. Ниже приводится таблица по выбору теплового реле для электродвигателей.

Номинальныйток пускателя, А	Тип реле	Диапазон регулирования максимального тока, А	Мощностьэлектродвигателя, кВт
10	РТЛ-1004	0,38 … 0,65	–
РТЛ-1005	0,6 … 1	–
РТЛ-1006	0,9 … 1,6	0,4
РТЛ-1007	1,5 … 2,6	0,75
РТЛ-1008	2,4 … 4	1,5
25	РТЛ-1010	3,8 … 6	2,2
РТЛ-1012	5,5 … 8	3
РТЛ-1014	7 … 10	4
40	РТЛ-1016	9,5 … 14	5,5
РТЛ-1021	13 … 19	7,5
63	РТЛ-1022	18 … 25	11
РТЛ-2053	23 … 32	15
РТЛ-2055	30 … 41	18,5
РТЛ-2057	38 … 52	22
РТЛ-2059	47 … 64	25
РТЛ-2061	54 … 74	30

Распространенные марки тепловых реле – РТЛ и РТИ, которые по параметрам идентичны, и отличаются в основном креплением и конструкцией.

В интернете гуляет табличка выбора теплового реле двигателя по мощности, где подробно перечислены параметры тепловых реле серии РТЛ. Стоит сказать об ошибке – во второй строке внизу вместо “РТЛ-ЮООМ” следует читать “РТЛ-1000М”. Кто-то распознавал бездумно.

• Выбор теплового реле / Выбор электротеплового реле — таблица параметров, pdf, 34.01 kB, скачан:5848 раз./

И ещё фото старенькой теплушки, фото новых легко найти в интернете.

Такое тепловое реле ставится на пускатель ПМЕ.

Подробно про схему подключения теплового теле и схему подключения пускателя к трехфазному двигателю рассказано в другой моей статье. Рекомендую.

Влияние внешних климатических факторов на тепловые реле

Так как деформация биметаллической пластины зависит от ее фактического нагревания, время срабатывания реле находится в прямой зависимости также от температуры окружающей среды.

И при больших контрастах следует предусматривать в качестве дополнительной функции плавную регулировку. Также для снижения такого влияния следует подбирать реле с максимально возможной температурой срабатывания, а также располагать их в тех же помещениях, где находятся объекты, предназначенные для защиты.

Напоследок необходимо отметить, что тепловые реле не предназначены для предохранения оборудования от таких внештатных ситуаций, как короткое замыкание. В этом случае они сами нуждаются в специальной защите.

Советы и хитрости установки

Перед сборкой схемы надо освободить рабочий участок от тока и проконтролировать, чтобы напряжение отсутствовало тестером.
Установить обозначение напряжения сердечника, которое упоминается на нем, а не на пускателе. Оно может быть 220 или 380 вольт. Если оно 220 В, на катушку идет фаза и ноль. Напряжение с обозначением 380 – значит разные фазы. Это является важным аспектом, ведь при неверном подсоединении сердечник может сгореть или не будет запускать полностью нужные контакторы.
Кнопка на пускатель (красная)Нужно взять одну красную кнопку «Стоп» с замкнутыми контактами и одну черную либо зеленую кнопку с надписью «Пуск» с неизменно разомкнутыми контактами.
Учтите, что силовые контакторы заставляют работать или останавливают только фазы, а нули, которые приходят и отходят, проводники с заземлением всегда объединяются на клеммнике в обход пускателя. Для подсоединения сердечника в 220 Вольт на дополнение с клеммника берется 0 в конструкцию организации пускателя.

А ещё вам понадобится полезный прибор — пробник электрика. который легко можно сделать самому.

Устройство и принцип действия теплового реле

Март 17th, 2016 admin

Тепловое реле – это аппарат защиты, отключающий электродвигатели при длительных перегрузках, а также при обрыве одной из фаз от сети. Тепловое реле, как правило, устанавливается после магнитного пускателя, для того, чтобы обесточить электродвигатель, отключая питание с катушки магнитного пускателя своим размыкающим контактом в цепях управления.

Чаще всего на предприятиях используются тепловые реле серии ТРЛ, РТЛ, РТТ и другие. В этой статье рассмотрим устройство и принцип действия реле РТТ-111 УХЛ 4, которое используется с магнитными пускателями серии ПМЕ.

Технические характеристики теплового реле РТТ-111 УХЛ4

-номинальный ток теплового расцепителя – 10 А;

-напряжение силовой цепи – 220 В, 400 В, 660 В;

-один нормально замкнутый контакт 95-96;

-уставка тока срабатывания от 5,35 А до 7,35 А.

Устройство и принцип действия теплового реле

Тепловые реле устроены аналогично друг другу и состоят из следующих основных деталей. Главным чувствительным элементом является биметаллическая пластина, состоящая из двух металлов: сплавов железа с никелем и латуни, соединенных пайкой и имеющих разные по величине коэффициенты линейного теплового расширения. Этот коэффициент характеризует то, насколько может удлиняться, в данном случае, металлическая пластина при ее нагревании. Для сравнения, коэффициент линейного теплового расширения латуни составляет 18,7 () по сравнению с сплавом железа и никеля 1,5 (), поэтому при нагреве латунь будет быстрее увеличиваться в длине, изгибая, тем самым, биметаллическую пластину в свою сторону. Это свойство и используется в тепловом реле!

1-корпус теплового реле;

2-биметаллическая пластина с нагревательным элементом;

5-пружина замыкающего контакта;

6-винт регулировки пластины температурного компенсатора;

7- пластина температурного компенсатора;

9-эксцентрик с движком уставки тока срабатывания;

10- кнопка возврата реле в рабочее состояние.

По закону Джоуля-Ленца электрический ток, протекающий по проводнику вызывает его нагрев, то есть часть электрической энергии уходит на тепловые потери. И чем больше по значению сила тока в проводника одного и того же поперечного сечения, тем больше он нагревается (перегрузка). Но в тепловых реле биметаллическая пластина нагревается непосредственно от нагревательного элемента-проводника, по которому протекает электрический ток к электродвигателю. Нагретая и изогнутая биметаллическая пластина воздействует через толкатель на исполнительную пластину температурного компенсатора, которая, в свою очередь, выводит из зацепления замкнутые контакты в цепи катушки магнитного пускателя и кнопку включения реле в рабочее состояние(наиболее наглядно изображено на этом рисунке).

Так как на работу теплового реле влияет температура окружающей среды (дополнительный нагрев), то в качестве «противовеса» используется также биметаллическая пластина температурного компенсатора, которая изгибается в противоположную сторону и регулируется специальным винтом.

На эксцентрике или регуляторе тока срабатывания есть шкала с 5 делениями влево(уменьшение тока) и с 5 делениями вправо (увеличение тока) от начальной риски. Ток срабатывания регулируется путем изменения зазора между толкателем и исполнительной пластиной с помощью воздействия движка эксцентрика на пластину температурного компенсатора.

При обрыве питания одной из фаз трехфазного электродвигателя нагрузка переходит на две другие фазы, что приводит к возрастанию в них электрического тока, нагреву обмоток и срабатыванию, в итоге, теплового реле- защита от неполнофазного режима!

ЗАЩИТНЫЕ УСТРОЙСТВА ДВИГАТЕЛЕЙ ВЫШЕ 1000 ВОЛЬТ

Защищённость высоковольтных электрических машин обеспечивается только выносными релейными устройствами. Тепловой и электромагнитный расцепители являются прерогативой низковольтных устройств.

Принцип действия и расчёт уставок токовой отсечки и защиты от перегрузки такой же, как для низковольтных машин. Но кроме этого существуют специфические защитные устройства, не применяемые на низких напряжениях.

Защита от однофазных замыканий на землю.

Особенностью сетей высокого напряжения (6 – 10 кВ) является работа в режиме изолированной нейтрали. В таких сетях величина Iз замыкания на землю может составлять всего единицы ампер, что находится вне зоны чувствительности максимальных токовых защит от перегрузки.

Однофазные замыкания на землю характеризуются наличием токов нулевой последовательности, протекающих в одном направлении во всех трёх фазах.

Реле земляной защиты электродвигателя (это её название на жаргоне релейщиков) подключается к специальному трансформатору нулевой последовательности, представляющему собой тор (бублик), через который проходит кабель питания.

При этом через тор не должен проходить вывод экранирующей оболочки высоковольтного кабеля, в противном случае имеют место ложные срабатывания устройства с отключением выключателя.

Представленные на сайте материалы имеют информационный характер и не могут быть использованы в качестве руководящих и нормативных документов

Отличие магнитного пускателя от контактора

Часто при подборе коммутационного устройства возникает путаница между магнитными пускателями (МП) и контакторами. Эти устройства, несмотря на свою схожесть во многих характеристиках, все же разные понятия. Магнитный пускатель объединяет в себе ряд приборов, они соединены в одном управляющем узле.

В МП может быть включено несколько контакторов, плюс защитные устройства, специальные приставки, управляющие элементы. Все это заключено в корпус, имеющий какую-то степень влаго- и пылезащиты. С помощью этих устройств в основном управляют работой асинхронных двигателей.

Предельное напряжение, с которым работает магнитный пускатель, зависит от электромагнитной катушки индуктивности. Бывают МП небольших номиналов — 12, 24, 110 В, но наиболее часто применяют на 220 и 380 В

Контактор — моноблочный прибор с набором функций, предусмотренных конкретной конструкцией. Тогда как пускатели применяют в схемах достаточно сложных, контакторы в основном присутствуют в простых схемах.

Тепловое реле устройство и принцип работы

Тепловое реле являет собой электрическое устройство, предохраняющее электродвигатель любого электроприбора от критических значений температуры. При режимах повышенной нагрузки двигатель, который приводит в движение любые механизмы электрической машины или электроприбора, потребляет повышенное количество электроэнергии. Эта энергия может во много раз превышать положенную норму для двигателя. В результате процесса перегрузки внутри электрической цепи начинает стремительно повышаться температура. Это, несомненно, вполне может привести к поломке данного электроприбора. Для предотвращения подобного в электрические цепи включают дополнительно специальные устройства, рассчитанные на прекращение подачи электроэнергии при любом возникновении аварийных режимов (переходных процессов в электрических сетях, перегрузок и пр.). Такой предохраняющий прибор получил название тепловое реле (иногда можно встретить в литературе название «термореле»). Основной задачей теплового реле является сохранение рабочего режима электроприбора и его общей эксплуатационной способности.

Тепловое реле имеет в своей внутренней конструкции специальную биметаллическую пластинку. Под действием перегрузок и повышенного напряжения в электрической сети такая пластина изгибается (деформируется), а в своем нормальном состоянии она имеет достаточно ровную поверхность. Эта биметаллическая пластина плотно замывает электрические контакты, и поэтому ток может беспрепятственно течь по электрической цепи.

При перенапряжении и повышении значения электрического тока в цепи начинает стремительно возрастать температура. Это способствует нагреванию основного элемента теплового реле – двухслойной металлической пластинки. Последняя начинает выгибаться и разрывает поток электроэнергии, так как тепловое реле предназначено для отсечения нагрузки и напряжения при перегрузе электрической сети.

Однако биметаллическая пластина прогибается достаточно медленно. Если контакт подвижен и непосредственно связан с ней, то низкая скорость прогиба не обеспечит гашение возникающей при разрыве цепи дуги. Поэтому в конструкции теплового реле предусмотрено ускоряющее устройство, так называемый «прыгающий контакт». Отсюда следует, что выбор теплового реле основан на такой его характеристике как зависимость времени срабатывания от величины электрического тока.

Ввиду такого разрыва работа машины будет прекращена. Через некоторое время (обычно полчаса – час) пластинка остывает и возвращается в свое прежнее состояние, чем восстанавливает работу контура электрической цепи. Устройство снова приходит в работоспособное состояние.

Тепловое реле бывает нескольких типов. Широкое распространение получили реле ТРП (для однофазной нагрузки), ТРН (для двухфазной нагрузки), реле тепловое РТТ (для длительной перегрузки в трехфазной цепи) и тепловое реле РТЛ (защита электродвигателей от продолжительных перегрузок).

11 странных признаков, указывающих, что вы хороши в постели Вам тоже хочется верить в то, что вы доставляете своему романтическому партнеру удовольствие в постели? По крайней мере, вы не хотите краснеть и извин.

Наперекор всем стереотипам: девушка с редким генетическим расстройством покоряет мир моды Эту девушку зовут Мелани Гайдос, и она ворвалась в мир моды стремительно, эпатируя, воодушевляя и разрушая глупые стереотипы.

10 очаровательных звездных детей, которые сегодня выглядят совсем иначе Время летит, и однажды маленькие знаменитости становятся взрослыми личностями, которых уже не узнать. Миловидные мальчишки и девчонки превращаются в с.

Зачем нужен крошечный карман на джинсах? Все знают, что есть крошечный карман на джинсах, но мало кто задумывался, зачем он может быть нужен. Интересно, что первоначально он был местом для хр.

Наши предки спали не так, как мы. Что мы делаем неправильно? В это трудно поверить, но ученые и многие историки склоняются к мнению, что современный человек спит совсем не так, как его древние предки. Изначально.

15 симптомов рака, которые женщины чаще всего игнорируют Многие признаки рака похожи на симптомы других заболеваний или состояний, поэтому их часто игнорируют

Схема подключения к магнитному пускателю

Если реле времени используется для контроля работы более мощной нагрузки, например, электродвигателя, понадобится подключение магнитного пускателя.

Этот прибор предназначен здесь для запуска, а также разгона до номинальной скорости электрического двигателя. Также пускатель обеспечивает непрерывность его работы, при необходимости отключает питание, обеспечивая защиту электродвигателю.

Магнитные выключатели могут использоваться не только для подключения электродвигателей. Их широко применяют и при других многокиловаттных нагрузках, для подключения обогревателей, уличного освещения и другого.

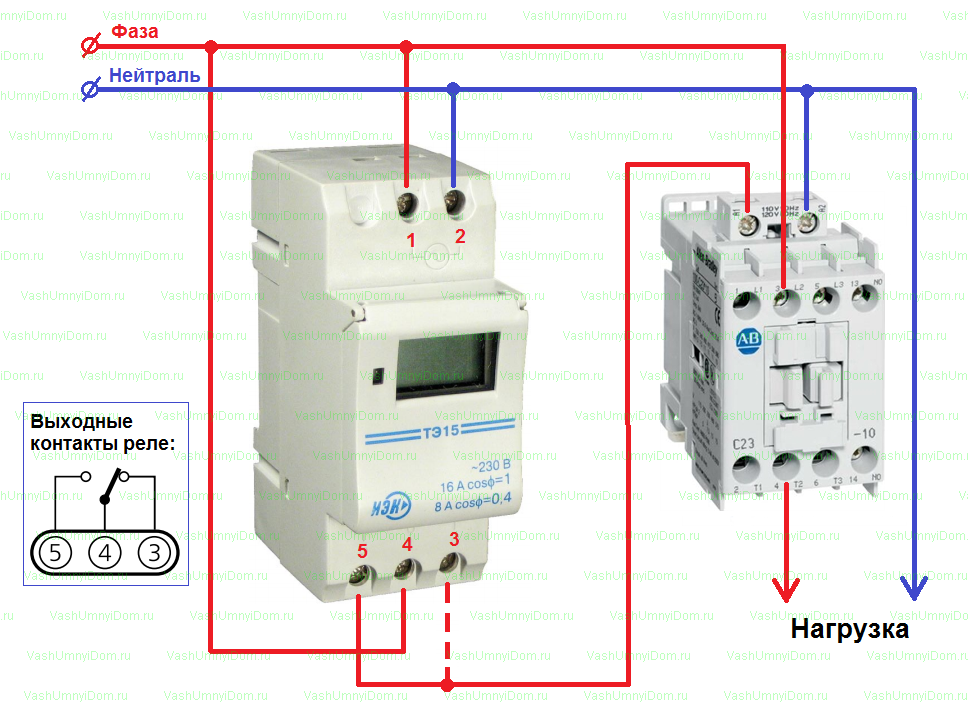

Для подключения выбран магнитный пускатель типа C-09D10. Схема подключения выглядит следующим образом:

Каждый пускатель содержит два контакта, которые используются для подключения выводов катушки. При подаче на катушку будет создано магнитное поле, втягивающее подвижный сердечник с подвижными контактами и траверсой, которые к нему закреплены. В зависимости от марки пускателя рабочее напряжение может составлять 110, 220 или 380 В.

Как и в предыдущей схеме, можно задействовать н.о. контакты 4–5 или н.з. 3–4.

Выбор магнитного пускателя для электродвигателя

Для своевременного включения и выключения электродвигателя, необходимо использования автоматического выключателя (автомата). Для этих целей используют два вида устройств.

Виды устройств:

Контактор;
Пусковое реле.

Стоит отметить, что в состав обычного контактора, входят только электромагнитная катушка и контактная группа. Что обеспечивает только включение и отключение подачи питания к электродвигателю. Поэтому различная аппаратура, может быть защищена от сгорания данным устройством.

В состав пускателя, входит контактор, который является главным элементом схемы. В различных модификациях данных устройств, дополнительно могут устанавливаться и тепловое реле, которое срабатывает при определенных температурных перегрузках.

Стоит отметить, что некоторые модели пускателей, оснащаются двумя контакторами. Данные устройства, подходят для реверсивного управления электродвигателем.

Подбор устройства для двигателя или двигателя насоса производится согласно следующим параметрам: токовые нагрузки и мощность. Точные характеристики различных моделей, можно узнать на сайте производителя или у фирмы поставщика.

Основным параметром при выборе, является мощность устройства, величины которой варьируются от 0 до 6. Устройства с нулевой величиной, рассчитаны на мощность не превышающую 6 А, величина с маркировкой 6, предусматривает подключение устройства к оборудованию с мощностными показателями от 160 А.

Данные устройства, подразделяют и по нагрузке (индуктивная и малоиндуктивная), которые определяются напряжением в сети 220 или 380 Вольт.

Мощность пускателей, для различных машин, является необходимым условием при подборе. Так как при работе устройства с превышением допустимой мощности или при максимальном значении, увеличивается число срабатываний устройства.

О проверке

Данная процедура необходима при наличии проблем с запуском бытового прибора. Их игнорирование приведет к его полному выходу из рабочего режима. Проще предотвратить серьезные нарушения, своевременно проверив пусковое реле. Эта деталь необходима для предотвращения неисправностей в случае снижения температуры.

Перепады приводят к замыканию контактов терморегулятора, в результате чего пусковое реле осуществляет запуск мотора-компрессора. Все это происходит за 2-3 секунды. Если же ожидаемая реакция не проявилась, то есть мотор не перешел в рабочий режим, остается провести диагностику и исправить возникшие неполадки. Сделать это можно самостоятельно или с помощью мастера.

Задняя панель холодильника

Чтобы проверить пусковое реле холодильника, необходимо следовать инструкции:

Проводим визуальный осмотр механизма. Пусковое реле будет функционировать как полагается, если зафиксировано в вертикальном положении. В противном случае сердечник, являющийся частью катушки, не успеет втянуться за отведенный период времени. Во избежание ошибки на устройстве имеется специальная метка. Если реле находится в правильной позиции, значит ошибку следует искать в другом месте.
Располагаем механизм на рабочем столе для дальнейших манипуляций:

реле марки РТК-Х и РТП-1 размещаем стрелкой вниз;
деталь с обозначением LS-08B кладем тыльной поверхностью вверх;
устройство ДХР помещают так, чтобы клеммы находились на виду.

Проверяют наличие контакта между клеммами

Сделать это можно посредством тестера

Особое внимание следует обратить на гнезда. Если на них имеются следы горения, то проводить диагностику далее смысла нет

Ремонту пусковое реле уже не подлежит. Вернуть его работоспособность уже невозможно.

При отсутствии связи между контактами приступаем к их очищению

Для осуществления данной процедуры используют наждачную бумагу и ткань, смоченную спиртовым раствором.

Последовательно осматриваем и проверяем все другие запчасти (шток, катушку, сердечник), одновременно избавляясь от коррозионного покрытия и загрязнений.
Собираем пусковое реле в обратном порядке (при отсутствии видимых повреждений) и вставляем в холодильник.
Проводим пробный запуск бытового прибора.

Если результат нулевой, значит пусковое реле требует замены, но перед тем как покупать оригинальную деталь для агрегата Индезит или Атлант, необходимо проверить холодильник без реле. Возможно, что неисправность локализуется в моторе-компрессоре Aspera. Перед тем как проверять пусковое реле в домашних условиях, посмотрите видео.

Проверка реле
