Как правильно установить дымоход на газовый котел согласно снип

Соединения труб


Сварка труб отопления

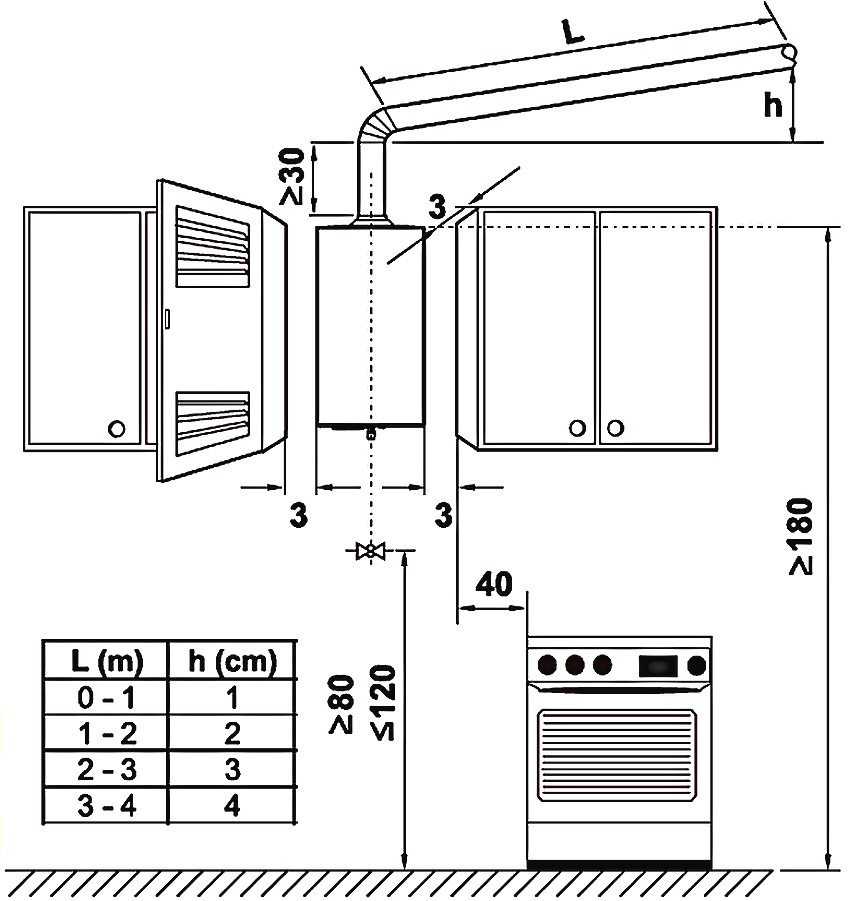

  • Присоединять газовые водонагреватели и иные газовые приборы к дымоходу требуется трубами, которые изготовляются с применением кровельной стали.
  • Длина соединенных труб не должна превышать 3-х метров в новых зданиях и более 6-ти метров в уже существующих.
  • Уклон трубы по отношению к прибору должен составлять не менее 0,01.
  • На трубах, отводящих дым, допускается не более 3-х изгибов, радиус не должен быть меньше диаметра трубы.
  • Соединение труб должно быть плотным, вхождение одной трубы в другую должно быть не меньше половины диаметра трубы.
  • Если это котельное оборудование изготовлено из черного железа, они требуют покраски огнестойким лаком.

Монтаж дымоотвода

Осуществить вывод дымохода через стену можно двумя способами:

  1. Трубы внутри помещения надо поднять на небольшую дистанцию от потолка, где и выводят их на улицу.
  2. От патрубка котла сразу же в горизонтальном положении ведут трубы сквозь стену. Преимущество такого способа в том, что образуется меньшее количество колен, а это положительно сказывается на производительности дымохода.

Выполнять сборку сэндвич-трубы при монтаже вертикальной части дымохода можно в двух вариациях – «по дыму» либо «по конденсату».

Сборка дымохода «по дыму» и «по конденсату»

Осуществляя установку трубы по дыму газ и продукты сгорания движутся вверх, однако здесь придется столкнуться с таким негативным моментом, как образование конденсата, который скапливается в трубе. Этот метод обрел популярность в случаях, когда дымоход собирается через кровлю. Здесь практически вся труба располагается в доме, и конденсата образуется не так много.

Монтаж по конденсату — это способ установки, при котором труба своим расширенным окончанием направлена вверх.

При такой сборке конденсат просто стекает по трубе в стакан. Недостаток такого метода заключается в том, что дым может просачиваться, если участки на стыках плохо загерметизированы.

Правила установки дымохода для газовой колонки

Залогом безопасной работы газового водонагревателя является правильная вытяжная система. Для колонки используют дымоходы, которые выводят продукты сгорания в дымоотводный канал или непосредственно в атмосферу. Для вывода отработанных газов используют такие виды труб:

  • гофрированная труба — легко монтируется, гибкость материала позволяет
    вытягивать его до 2-3 м в длину, а также удлинять путем соединения нескольких отрезков гофры;
  • труба из алюминия — проста в монтаже, устойчива к воздействию конденсата, нуждается в дополнительной теплоизоляции;
  • коаксиальные дымоходы — цена таких систем может быть уменьшена за счет возможности вывода трубы через стену. Это сокращает расход материала и затраты на монтаж. Главное преимущество такого дымохода в том, что в процессе работы всего оборудования не участвует воздух из помещения.

Рекомендации для установки газовой колонки

Основные требования к монтажу дымоотводных труб для газовых колонок:

  • эксплуатация приборов запрещена без надежно зафиксированного в нем дымохода;
  • тяга внутри системы дымоотвода должна быть постоянной;
  • материал труб должен быть негорюч, устойчив к коррозии, действию конденсата и высоких температур;
  • наружный участок дымоотвода должен иметь вертикальное расположение;
  • конструкция должна быть герметична, чтобы избежать попадания угарного газа в помещение;
  • вытяжная труба должна быть смонтирована в открытом месте для быстрого устранения неисправностей, если понадобится;
  • дымоотводная труба должна располагаться выше уровня кровли как минимум на 0,5 м;
  • категорически запрещено использовать для отвода продуктов горения вентиляционные системы, пространство между этажами, чердаки.

Заказать или изготовить собственными силами

Собственник котла сам должен принять решение о том, чтобы заказать систему профессионалам либо сделать ее самому. Конечно же, самостоятельный монтаж сэкономит домашний бюджет, тем более, что конструкция очень проста и под силу домашнему мастеру, имеющему навыки работы с металлом и слесарными инструментами и способного работать на высоте.

В противном случае лучше обратиться к специализированной организации и воспользоваться услугами профессионалов. Тем более, что данная работа будет проверяться органами пожарного надзора с оформлением акта допуска в эксплуатацию, без чего котел просто не будет подключен к газовой магистрали.

Обследование, ремонт и прочистка

Варианты обследования вентиляционных и дымовых каналов: проверять вентиляционные каналы и дымоходы можно привычным, классическим способом – при помощи ерша не длинной веревке и груза. Правда, сейчас для обследования системы практически всегда применяют более современные методы. К примеру, используются цифровые фотографии и съемка на видеокамеру с прожекторами.

Разработаны и приборы, которые позволяют очень быстро, без особых усилий точно оценить тягу в дымоходе или вентиляции.

По результатам проведенной проверки составляется акт обследования каналов (дымоходов), который оформляется в виде техотчета четко установленного образца, после чего выдается заключение, содержащее рекомендации по устройству и ремонту.

Регулировка давления газа

Замеры и регулировка минимального и максимального давления газа позволят не только достигнуть правильной работы котла, но и экономии.  Точный диапазон давления указывается в инструкции. Для настенных котлов он составляет минимум 2 мбар. Максимальное давление равно 13 минибар.

При отсутствии ошибок запускаем газовый котел и открываем газовый вентиль. При помощи дифференциального манометра замеряем минимальное давление газа в системе. Для измерение максимально возможного давления включаем котел в режим «трубочист» и проверяем давление в этом режиме. При необходимости регулируем давление до паспортных величин.

Что надо знать о вентиляции котельной?

Работающему котлу для поддержания процесса горения нужен кислород, и его приходится брать из воздуха. Необходимо также не дать угарному газу накапливаться в помещении котельной и проникать в дом. Притоку свежего воздуха в помещение котельной по отношению к оттоку положено быть троекратным.

В котельной надо сделать приточную и вытяжную вентиляцию.  Для естественного вентилирования котельной в противоположной от котла стене прорубается канал диаметром 13-15 см при мощности котла до 35-40 кВт и 17 см при большей мощности. В него вставляется вентиляционная труба, укомплектованная заслонкой и сеточкой.

Естественную вентиляцию котельной легко сделать самостоятельно. Но она не позволяет контролировать приток и отток воздуха, качество вентиляции зависит от погодных условий

Если котельная размещена в обособленном помещении, то подачу воздуха снаружи можно обеспечить через жалюзийные решетки, устанавливаемые непосредственно во входной двери – в нижней ее части.

Норматив на размер приточных отверстий – не менее 8 см2 поперечной площади на 1 кВт мощности котла, если воздушная тяга происходит с улицы. Вентиляцию котельной связывают и с вентиляционной системой всего дома. Если воздух поступает изнутри, размер отверстия надо рассчитывать, исходя из другого норматива – 30 см2 на 1 кВт.

Альтернативой естественной вентиляции или дополнением к ней является принудительная вентиляция. Чтобы сократить потребление электроэнергии, ее подключают к котловому оборудованию – вентиляторы будут вращаться только при работающем котле. В газовой и дизельной котельных вентиляционную систему следует поместить в корпус во избежание воспламенения, взрыва.

Новшеством для тех, кого интересует специфика устройства котельной в частном доме, станут автоматизированные климат-системы. Они поддерживают заданные климатические параметры в помещении в автоматическом режиме и изменяют их при необходимости без участия человека.

Котельная в пристройке с вертикальным дымоходом из стали на естественной тяге. Более долговечной будет керамическая труба. Как вариант можно рассмотреть керамический дымоход в стальном корпусе. Он сохраняет преимущество по долговечности, но более прост в монтаже

Все отопительные котлы оснащены камерой сгорания открытого или закрытого типа. Для оборудования с закрытой камерой сгорания ограничений по объему помещений нет, наличие окна тоже не обязательно.

В первом случае дым отводится наружу посредством естественной тяги через вертикальную дымовую трубу. Часть воздуха из помещения уходит туда же, и поэтому приходится обеспечивать постоянное проветривание помещения.

Во втором случае продукты горения удаляются из камеры принудительно с помощью вентилятора через особый двойной дымоход – коаксиальный. В нем одна труба вложена в другую. По внутренней движется дым, по внешней в обратную сторону поступает необходимый для поддержания горения воздух.

Длина обычного вертикального дымохода – не менее 5 метров. Его конец должен выступать за пределы верхнего конька крыши, и не всегда технически возможно соорудить под него сквозную шахту

Дымоход по принципу «труба в трубе» более короткий и может быть направлен горизонтально. Для обоих типов дымоходов важно, чтобы площадь сечения дымовой трубы была не меньше площади сечения патрубка, к которому она подключается. И, наконец, несколько слов о конструкции горелок. Они бывают атмосферными и наддувными

Устройства первого типа используются только в газовых котлах. Газ в них подается за счет давления, образующегося в газовой магистрали или баллоне. Слышно, как горит пламя, иного шума нет

Они бывают атмосферными и наддувными. Устройства первого типа используются только в газовых котлах. Газ в них подается за счет давления, образующегося в газовой магистрали или баллоне. Слышно, как горит пламя, иного шума нет

И, наконец, несколько слов о конструкции горелок. Они бывают атмосферными и наддувными. Устройства первого типа используются только в газовых котлах. Газ в них подается за счет давления, образующегося в газовой магистрали или баллоне. Слышно, как горит пламя, иного шума нет.

В устройствах второго типа вентилятор смешивает газ с воздухом, чтобы горение было более ровным. С шумом вентилятора приходится мириться. Котлы с наддувными горелками работают и на газе, и на дизельном топливе, для них требуется дымоход меньшего сечения.

В коаксиальном дымоходе воздух с улицы, проходя по трубе, нагревается от внутреннего канала, по которому движутся продукты сгорания. Воздух попадает в топку подогретым, что уменьшает расход топлива и повышает КПД оборудования

Способы проверки тяги

Как проверить тягу в газовой колонке? Есть два способа, позволяющие определить закупорку и вовремя ее устранить.

Стоит проверять их перед началом отопления, чтобы не получить отравление. Часто летом в трубах образуются пробки. Причиной служат насекомые и птицы, которые любят вить гнезда в прохладных трубах.

Анемометр

Вытяжная труба для газовой колонки может быть проверена анемометром. Он проверяет скорость передвижения газа. Достаточно поднести датчик с вентилятором на выход дымохода, и посмотреть результат на экране. Сравните с нормальными показателями и определите разницу.

Недостаток анемометра – высокая цена. Дешевые китайские модели не дадут полной картины, так как работают с большими погрешностями. Но для быта подойдут.

Народный метод

Возьмите зажигалку и поднесите к нижней точке трубы во время работы котла. При отсутствии помех, пламя должно «заглатываться» внутрь. Если этого не происходит – проведите очистительные работы.

Что говорит закон?

На сегодняшний день все собственники, заключившие договор на поставку газа, обязаны ежегодно проводить ТО газового оборудования. Потребитель должен предоставить в газовую службу документы, подтверждающие заключение договора на техническое обслуживание с соответствующей компанией.

Примечательно, что в Европе нет практики ТО котлов — это исключительно российская норма.

Кто может проводить ТО?

Проводить обслуживание могут как юрлица, так и ИП. Список одобренных организаций публикуется в реестре Государственной жилищной инспекции по вашему региону. Специалисты уполномоченных компаний и фирм проходят обучение на специальных комбинатах, в нашем случае — «УКК „Мособлгаз“».

Что будет, если не проводить обслуживание?

Все, что находится в квартире (доме) — ответственность потребителя. То есть найти организацию для проведения ТО, заключить с ней договор и отправить необходимые документы в «Мособлгаз» или «Мосгаз» обязан именно потребитель.

Если контролирующие органы не получат нужные бумаги, то вас может ждать штраф, а в будущем — отключение подачи газа. Отрежут трубу и поставят на нее заглушку.

Что говорят производители?

Некоторые производители рекомендуют проводить ТО, другие об этом ничего не говорят.

Не снимут ли котел с гарантии, если в него полезет обслуживающая компания?

Если обслуживание проводят специалисты, с гарантии не снимут — по закону. Более того, некоторые производители могут увеличить ее длительность, если вы своевременно проводите ТО. Информация об этом содержится в гарантийном талоне, внимательно изучите его.

Хочу установить новый котел в доме — какой выбрать?

Если отбросить недовольство — оправдано ли ТО?

Если заказчик и исполнитель относятся к необходимости обслуживания не как к простой формальности, то в нем определенно есть смысл.

В первую очередь это диагностика возможных проблем. Вы можете перед отопительным сезоном оценить состояние котла и других узлов, чтобы в неожиданный момент не оказаться без тепла.

Со временем работа отопительной системы может ухудшиться:

  • Котел часто включается и выключается.
  • Все работает, но батареи холодные.
  • Скачет давление в системе.
  • Вытяжка не справляется.

Во время ТО проверяют работу всех узлов котла и проводят плановые работы:

  • Тестируют проводку.
  • Чистят внутренние части, фильтр.
  • Настраивают горелку.
  • Проверяют насос.

Регулярное обслуживание помогает перестраховаться и выявить возможные проблемы заранее.

Если что-то случилось с котлом, то быстро заменить его в сезон отопления будет проблематично.

Если возникнут проблемы зимой, вам придется экстренно искать специалистов. Зима — «горячий» сезон для компаний, очереди на заказы длинные, а цены высокие. Работа отопления остановится — пока котел не починят или не заменят. Если провели ТО — вы спокойны на весь отопительный сезон.

Вопрос скорее в том, как вам комфортнее: перестраховаться и чувствовать себя спокойно или надеяться, что котел проработает максимально долго без вмешательства, а газовые службы о вас не вспомнят.

Когда проводят ТО и как долго это длится?

По закону, обслуживание газового котла проводится не реже одного раза в год. В договоре с исполнителем указывают перечень услуг, а после ТО — выдают акт. Процедура длится от 2 до 4 часов — все делается в течение одного рабочего дня. Работы могут проводиться в любое время года, но лучше делать это заранее, до начала отопительного сезона.

Во время ТО котел разбирается. Если он в работе, то желательно выключить его за несколько часов до приезда мастера — чтобы система успела остыть.

Энергобыт Сервис → Услуги:Техническое обслуживание котлов

Как сэкономить на ТО?

Лучше всего дождаться периода специальных предложений. С апреля по июнь у обслуживающих компаний самая низкая загруженность, поэтому цены в это время могут быть ниже.

Еще раз самое главное:

Факторы, оказывающие наибольшее влияние на ресурс газового котлоагрегата

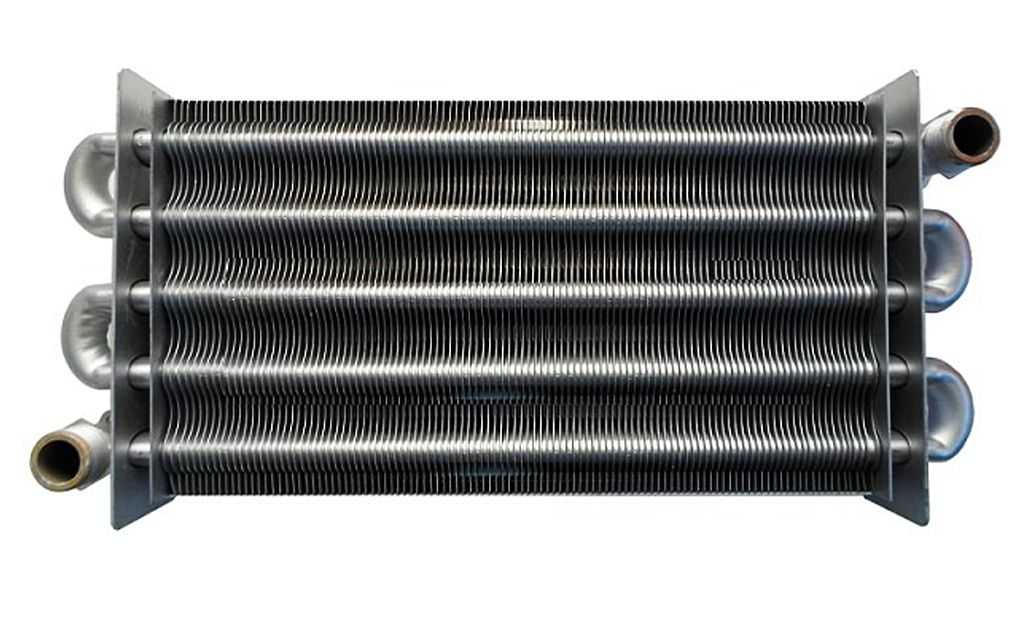

Самым распространенным и недорогим в производстве является стальной теплообменник. Толщина стенок стальных теплообменников не превышает 3-5 мм, что даже при использовании очищенного теплоносителя приводит к аварийному состоянию через 10-15 лет использования. Кроме того, вероятность прогорания стального теплообменника значительно выше.

Чугунный теплообменник изготавливается со в несколько раз более толстыми стенками, сам металл жаростойкий и устойчив к коррозии. Потенциально срок службы чугунных теплообменников может достигать 50 лет.

Наиболее непопулярные в виду еще более высокой стоимости или технической невозможности установки медные теплообменники. Несмотря на относительную устойчивость к коррозии, медь, как и сталь, характеризуется вероятностью прогорания. К счастью, множественные системы безопасности дорогостоящих моделей котлов, в которых применяются медные теплообменники, практически гарантированно предотвращают прогорание. Однако длительного срока эксплуатации медных элементов можно достичь лишь при регулярном обслуживании.

Как промыть теплообменник газового котла и продлить его ресурс

Атмосферная газовая горелка.

Горелки бывают двух видов:

  1. Атмосферные – используются в котлах с открытой камерой сгорания при естественной тяге. В котлах с атмосферными горелками скапливается значительно больше сажи и прочих продуктов сгорания, что требует не только более тщательного обслуживания, но и незначительно снижает срок службы.
  2. Надувные (турбированные) – используются в котлах с закрытой камерой сгорания при естественной тяге через коаксиальный (боковой) дымоход или при принудительной тяге, которую обеспечивает вентилятор или турбина. Продукты сгорания более эффективно выводятся в атмосферу и не влияют на работу котла, а вентиляторы и турбины в большинстве моделей имеют большой ресурс.

Более дорогие модели газовых котлов оснащены многофункциональной автоматикой, которая не только своевременно предупредит о состоянии котла, но обеспечит максимально эффективный режим работы котла. За счет предотвращения аварийных ситуаций, существенно продлевает срок эксплуатации газового котла автоматика с функциями самодиагностики, предотвращения перегрева и замерзания, газ-контроля, автоподжига, защиты от блокировки циркуляционного насоса.

Однако для работы корректной работы такой автоматики рекомендуется стабилизатор напряжения и ИБП (источник бесперебойного питания).

Цены на модели известных европейских и японских производителей по большей части вполне оправданы, поскольку они используют более долговечные и надежные сплавы, технологии защиты и изоляции, что влияет не только на эффективность, но и на надежность и безопасность эксплуатации.

Наиболее распространенной ошибкой является выбор чрезмерно мощного газового котла, когда он, в виду быстрого нагрева теплоносителя, постоянно включается и выключается. Такой режим работы грозит не только более высоким расходом газа, но и существенным снижением срока службы.

Также ресурс газового котла, а вернее его теплообменника (особенно стального или медного), в большой степени зависит от теплоносителя. Использования загрязненной воды способствует образованию внутри накипи, окислению и коррозии.

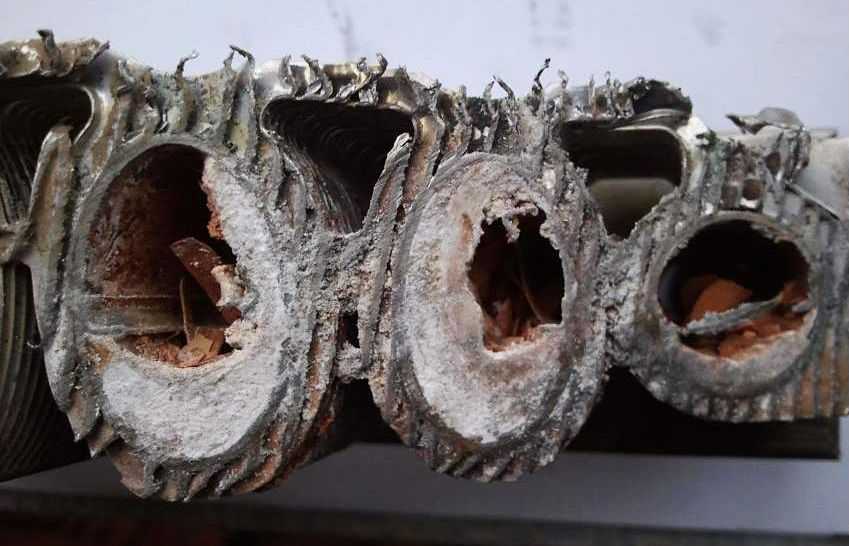

Теплообменник газового котла в разрезе. Использование загрязненного теплоносителя и отсутствие регулярной чистки привело к тяжелым последствиям: серьезный перегрев и практически полное засорение.

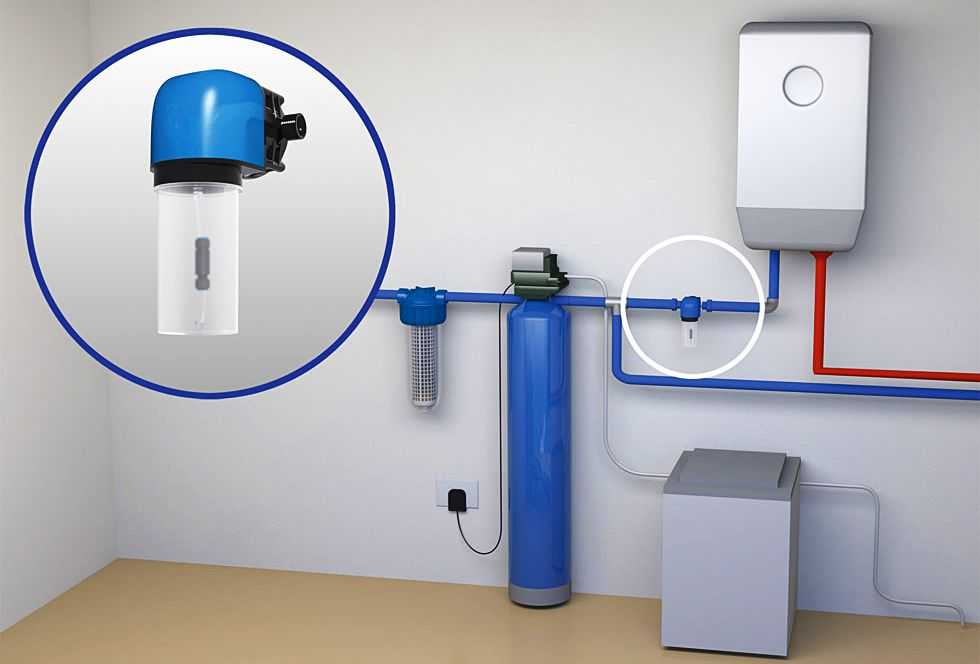

Как выбрать умягчитель воды для газового котла и продлить срок службы теплообменника

В заключение можно сказать, что прогноз производителя касательно ресурса газового котла очень условен. Даже самые надежные модели могут не достичь прогнозируемой отметки при ненадлежащей эксплуатации и особенно при отсутствии регулярного (желательно ежегодного) обслуживания. Именно поэтому на практике существует такая огромная разница в сроке эксплуатации даже идентичных моделей.

Газовые котлыКотлы

Дымоход для двух котлов

Если в доме имеется не только газовый котел, но и другая отопительная или водонагревательная техника, следует учитывать следующие нормы:

  1. К одному дымоходу можно подключать не более двух таких устройств, расположенных на одном этаже или на разных этажах.
  2. При этом отверстия для отведения продуктов горения для этих устройств должны находиться на разных уровнях.
  3. Входы в дымоход должно разделять расстояние в 50 см или более.
  4. Ввод продуктов горения от двух устройств на одном уровне допускается только при наличии специальной рассекающей вставки внутри дымохода.
  5. При этом высота расположения параллельных вводов в дымоход, снабженных рассекателем, должна быть не менее одного метра.

Конечно, возведение нескольких дымоходов обойдется дороже, чем только одной конструкции, но не стоит пренебрегать требованиями строительных норм и правилами безопасности ради сомнительной экономии.

Строительными нормативами допускается вариант подключения двух отопительных агрегатов к одному дымоходному каналу. В таких случаях устраивается рассечка толщиной 12 см на высоте 1 м от нижней точки соединения труб

При создании дымохода не следует использовать материалы с низкой плотностью, пористые или шлакобетонные материалы. Дымоход не должен проходить через жилые помещения.

Не допускается установка подобных конструкций также на закрытых лоджиях или балконах. Во всех помещениях, где имеется дымоход, необходимо организовать правильное вентилирование.

Дымоходы котлов, перерабатывающих газ в тепловую энергию, преимущественно насадного конструктивного типа.

Согласно насадной схеме канал устанавливается непосредственно на плиту перекрытия отопительного агрегата. Однако допустимо подключение к стеновым дымоходам посредством патрубков длиной не более 40 см.

В случае подключения к стеновому дымоходу между нижней линией патрубка и возгораемым перекрытием должен остаться зазор в 14 см.

Между верхней линией патрубка и возгораемым потолком необходимо оставить 50 см, если нет противопожарной защиты, 40 см, если защита есть.

Проход дымохода через возгораемую конструкцию обустраивается с помощью негорючих теплоизоляционных материалов или устройствами типа песочниц

Есть различия в обустройстве мест пересечения дымоходом возгораемых и невозгораемых строительных конструкций. Проход дымохода через невозгораемую конструкцию обеспечивается монтажной опорой.

Участок пересечения возгораемого перекрытия оснащается коробом с песком или уплотнением из невозгораемого утеплителя.

Запрещено:

  1. Выполнять каналы из неплотных, пористых, шлакобетонных и других материалов;
  2. Проводить прокладку дымоотводящих труб от печей/приборов через жилые комнаты;
  3. Устанавливать шибер при присоединении приборов, имеющих стабилизаторы тяги, к самому дымоходу;
  4. Устанавливать выход дым.канала через наружные стены:

— в подъезды, переходы крытые, арки;

— в закрытые балконы, эркеры, лоджии;

— в зданиях-памятниках, без разрешения спец.ведомства, которыми они охраняются;

— через стены зданий, выходящих на улицы/площади, имеющие градостроительную, историко-архитектурную ценность;

— в зданиях, в которых запрещена установка газ.приборов согласно ДБН№В.2.2-9, СНиП№2.08.01, СНиП№2.04.05.

Отверстия дым.каналов на наружной стене зданий при выходе продуктов сгорания от отопительного устройства через наружную стенку без вертикальн. канала, следует размещать согласно с инструкцией по монтажу газ. оборудования изготовителя, но на расстоянии, не менее, указанных в следующей таблице:

Проверка дымоходных труб должна происходить не меньше двух раз за отопительный сезон и обязательно высококвалифицированными работниками. Также ими должно проводиться и обследование самих дымоходов.

Дымоход для газового котла по СНиП работать будет всегда качественно и самое главное с учетом всех законодательных норм!

О чем говорят СНиПы

Устройство дымопроводов для газовых котлов регулируется СНиП 2.04.05-91, а также ДБН В.2.5-20-2001

  1. Один котел – один дымоход. Запрещено совмещение, установка тройников и т.д.
  2. Продукты сгорания необходимо периодически вычищать, для этого оборудуются карманы с глубиной в 250 мм.
  3. Высота трубы не менее 5 метров.
  4. Возвышение труб над кровлей должно быть устроено с учетом п.3.73. из СНиП 2.04.05-91.
  5. Диаметр дымоотводной трубы должен быть не меньше диаметра выхода трубы самого котла.
  6. Проверка и чистка системы осуществляется ежегодно перед отопительным сезоном.

О том, как правильно выбрать и смонтировать дымоход смотрите видео:

https://youtube.com/watch?v=yKKaZneQDa0

Строительные нормы

Любое топливо пожароопасно. Газ еще и взрывоопасен. Котлы напольные некомпактны, занимают много места (как выбрать котел для отопления для частного дома). Половина моделей отопительного оборудования оснащена открытыми топками: неизбежно проникновение в окружающее пространство дыма, угара, газа в случае утечки.

Поэтому для установки котла требуется отдельная комната. Здесь можно разместить элементы системы оптимальным образом, чтобы обеспечить легкий доступ к ним, исключить случайное механическое воздействие.

У электрокотлов вышеописанные свойства отсутствуют, котельная не обязательна. Но электрический котел тоже можно убрать в отдельную комнату, из эстетических соображений (что такое водонагревательные котлы электрические).

Варианты устройства котельной в частном доме:

  • в подвальном помещении, на цокольном этаже;
  • в нежилой комнате коттеджа;
  • на чердаке или на плоской кровле;
  • в пристройке;
  • в отдельно стоящем техническом сооружении (в сарае, хозблоке, гараже и др.);
  • в собственном передвижном модуле.

Рассмотрим основные требования к котельной в частном доме для газа (их несколько больше, чем для агрегатов на другом топливе). Нормативы для размеров котельной в частном доме зависят от мощности котла (общие требования к помещению для установки газового котла в частном доме).

Если она более 60 киловатт, объем комнаты должен быть не меньше 15 кубометров; в пределах 60 – 13,5; до 30 (настенная модель) – 7,5 (это минимальная площадь котельной в частном доме).

В последнем случае котел можно установить в кухне, при соблюдении требований:

  • стена для установки – капитальная, выполнена из огнеупорных материалов. Деревянную стену нужно предварительно оштукатурить. Другой вариант облицовки – плитка в котельной в частном доме;
  • потолок не ниже 2,5 метров;
  • обязательно устройство дополнительной вентиляционной системы. Над полом оборудуют отверстие для приточной вентиляции и забирают его решеткой. Для проветривания должна быть форточка или фрамуга;
  • хорошая естественная освещенность. Площадь окна в котельной частного дома – из расчета 30 кв. сантиметров остекления на кубометр помещения;
  • ширина двери – от 0,8 метра.

Требований к топочной в частном доме, если она обустраивается отдельно, несколько больше. Стены, отделяющие ее от жилых комнат, должны иметь огнеупорность не меньше 45 минут. Воздухообмен – не реже трех раз за час. Дверь в котельную частного дома должна открываться наружу (на улицу).

Может быть вторая дверь, ведущая внутрь дома – обязательно несгораемая. Размер бойлерной в частном доме при мощности свыше 60 определяется как 15 кубометров плюс 0,2 на каждый киловатт (инструкция МДС 41–2.2000). Не разрешается установка в подвалах котлов на сжиженном газе.

На случай, когда оборудуется котельная в гараже частного дома или в отдельно стоящем миниблоке, СНиП (редакция 2008 года) предусматривает несколько дополнительных требований. Постройка должна располагаться на отдельном фундаменте, не соприкасающемся с основным.

Под котел (в зависимости от массы) может потребоваться собственный фундамент (или бетонная подушка не выше 20 сантиметров над полом). Стены и крыша – из огнестойких материалов. Бетонный раствор (для фундамента, стен и др.) – с песком в составе.

Собственная канализационная ветка для слива теплоносителя. Если котельную оборудуют в пристройке, она должна примыкать к глухой стене дома не менее чем в метре от оконных проемов и дверей.

Нормы проектирования котельной в частном доме предусматривают обеспечение свободного доступа к рабочим узлам на случай ремонта и для обслуживания.

Просвет между котлом и стеной должен быть не меньше 70 см, от лицевой панели до стены – минимум метр. Для моделей с боковым или задним обслуживанием проход должен быть полтора метра.

Если просвет для обслуживания не требуется, котел устанавливают минимум в 10 сантиметрах от стены. На стену помещают негорючий экран (кровельная сталь, асбест 3 мм). Обязательна установка экрана между стеной и настенной моделью. Размеры – 10 см запаса с трех сторон, 70 сверху.

Схема устройства котельной в частном доме.

Требования к материалу дымохода по нормам СНиП

Труба дымохода должна быть выполнена из материала, который не горит, он должен сопротивляться возгоранию при высоких температурах в течение часа.

Герметики должны быть огнестойкими и не терять своих изолирующих свойств при нагревании, тем более распадаться и открывать места для выхода дыма наружу.

Не допускается изменение диаметра трубы, расширение и сужение на всей протяжённости дымохода. Это снижает тягу и приводит к плохому горению или задымлению внутреннего пространства помещения.

Верхушка дымохода должна подниматься более конька крыши или быть ей равной по высоте. Чем дальше выход дымохода от конька, тем ниже можно сделать дымоход.

Требования к помещению, в котором располагается газовое оборудование

Подсобка, в которой планируется размещение газового котла должно быть хорошо вентилируема. Обязательно предусмотреть естественный вентиляционный отток потока воздуха. Для проветривания комнаты нужна форточка в окне. Если вытяжка принудительная, то воздухообмен происходит за счёт поступления свежих потоков из смежных помещений.

Входные двери в помещение должны распахиваться наружу по требованию техники безопасности, чтобы человек мог свободно покинуть помещение в критическом случае, а не быть придавленным дверью.

В помещении с газовыми котлами и водонагревателями не рекомендуется устанавливать выключатели и розетки. Если есть утечка газа, то может произойти возгорание от искры, полученной при соединении клемм выключателя.

Требования к дымоходам газовых котлов соответственно нормам СНиП

Конструкция дымохода котла должна выполняться строго по инструкции и особенное внимание уделяется мелочам. Она должен отвечать стандартам и требованиям, указанным в описании отопительного газового котла

Эти условия необходимы для нормального функционирования конструкции дымохода длительный промежуток времени.

При сборке и монтаже дымохода обязательным является соблюдение правил пожарной безопасности. При прохождении сквозь стену, выполненную из дерева, труба оборачивается асбестом, а изоляция вокруг выполняется из негорючего материала.

При устройстве прохождения через кирпичную или бетонную стену достаточно изолировать отверстие вокруг трубы монтажной пеной для зимних работ.

Скорость газов и отходов горения внутри дымохода должна быть не менее 15м за секунду.

Толщина труб составляет не менее полмиллиметра. Сталь более подходит для изготовления труб. Иногда в неё добавляется примесь титана для прочности. Такие материалы хорошо сопротивляются коррозии от агрессивного воздействия газов.

Чтобы легко можно было время от времени очищать дымоход газовых котлов, нужно выполнить ревизионные тройники на всём протяжении выводящей конструкции.

Каким бы сложным ни был запланирован дымовой канал, он не должен поворачивать более трёх раз, причём радиус изменения направления не может составлять размер меньше внутреннего диаметра труб.

Все соединения труб выполняют при помощи обжимных хомутов, используя при этом температурные герметики. Крепление снаружи делают кронштейнами на дюбелях или анкерах через расстояние 2 м.

Горизонтальная или вертикальная линия труб должна быть прямой, никакие изгибы не допускаются.

В случае расположения дымохода от газового котла на плоской кровле, его высота должна быть не менее полуметра выше покрытия. При расположении выхода дымового канала газового котла ближе, чем полтора метра к коньку скатной кровли, он должен выступать на полметра выше конька.

Если же выход расположен более, чем указанное расстояние, тогда верхушка дымохода должна совпадать с высотой крыши в самом её высоком месте.

Требования к соединительным частям по СНиП

Монтаж всех элементов дымового канала газового котла выполняется снизу вверх, от выхода котла.

Все нестандартные соединения труб, для которых не предусмотрены готовые фасонные элементы выполняются стальными с применением сварочной техники.

Общая протяжённость состыкованных частей не должна превышать длину 3 м для новостроек и 6 м для старых зданий.

Наклон горизонтальной трубы от котла должен быть 0,01. Уклон выполняется от котла, чтобы не было затекания образовавшегося конденсата.

Если для монтажа дымохода газовых котлов применяется чёрный металл, то его нужно обработать огнестойкими грунтовками или лаком.

После установки всего газового оборудования и монтажа дымохода соответствующими службами производится приёмка конструкции, о чём составляется акт приёмки. Эти же органы имеют право отключить вас от сети за невыполнение положенных требований до времени их исправления.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Дуэт-дом
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
