Инструкция по сварке и монтажу труб пнд своими руками

Как согнуть или выпрямить изделие

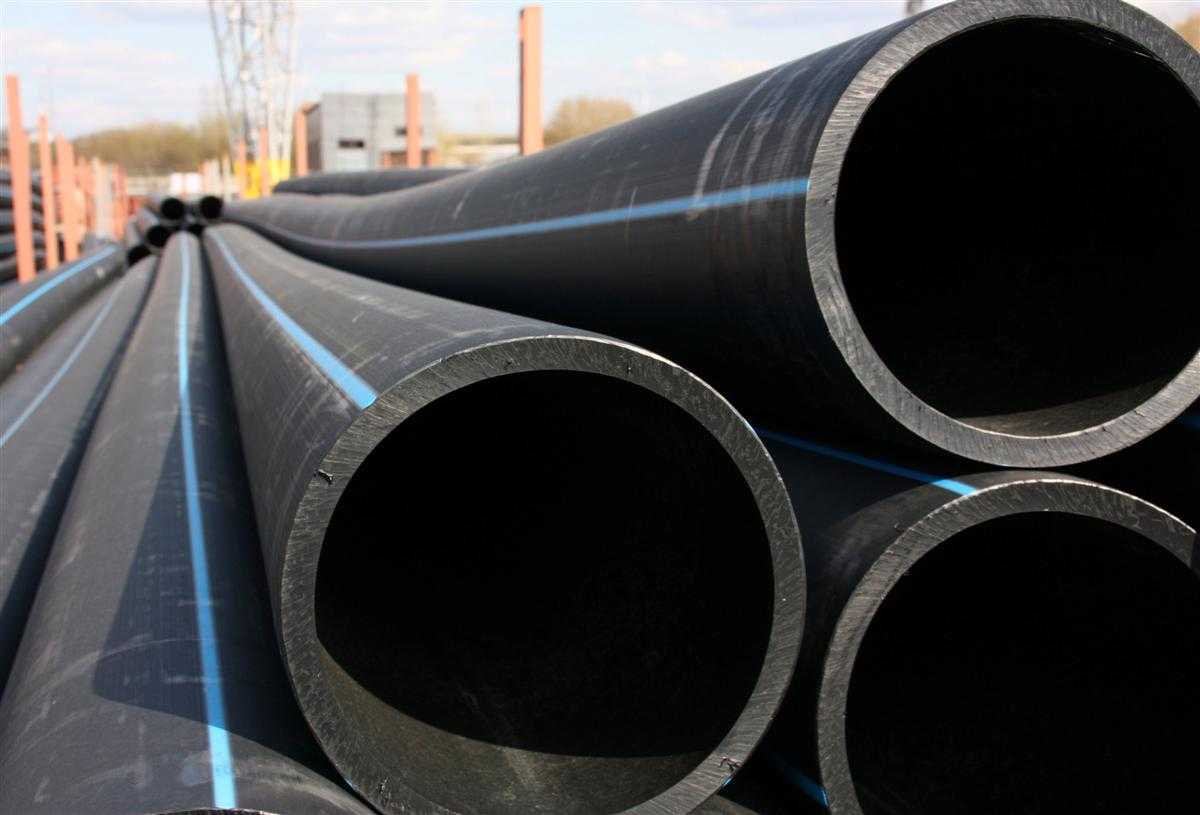

Полиэтиленовые трубы выпускаются в продажу прямыми 12-метровыми отрезками либо же в виде цельных изделий, намотанных на большие бухты. Будучи в скрученном состоянии, изделия приобретают форму колец и деформируются. Перед тем, как выпрямить или согнуть деформированную трубу ПНД, ее надо нагреть.

При сборке трубопровода нередко возникает необходимость выпрямить скрученную или, напротив, согнуть деформированную полиэтиленовую трубу

Полиэтилен низкого давления славится хорошей упругостью. Но утрачивает это свойство при температуре нагрева свыше +80°С. Этот момент и используют при необходимости изменить конфигурацию изделия.

Но стоит помнить, что для расправления или сгибания температуру можно повышать только на короткий временной период. Ведь полиэтиленовая труба принадлежит к категории строительных материалов, которые при нарушении температурного режима можно повредить.

Обзор способов разгибания трубы

Распрямить трубу, устранив заломы, которые возникли при ее хранении и транспортировке, проще всего после легкого нагрева изделия. Если замена или ремонт трубопровода проводится в летний период, когда солнечные лучи максимально припекают, можно задействовать их для достижения поставленной задачи.

Чтобы выпрямить трубу ПНД, нужно всего лишь оставить ее пару часов под прямыми солнечными лучами, крепко зафиксировав концы отрезка

УФ лучи не ухудшат эксплуатационные параметры полиэтилена, но при этом на время смогут размягчить стенки изделия. Вам останется лишь закрепить размягченную трубу вдоль жесткой опоры или стены, либо же уложить в заранее прорытую траншею. Перед тем, как распрямить изогнутую ПНД трубу на грунте, нужно освободить участок.

Если же работу приходится выполнять в зимнее время, используйте для разогрева изделия горячую воду. Но этот метод эффективен для труб, размер которых не превышает 50 мм. В качестве вспомогательных средств для выправления можно использовать металлические перила и кирпичную кладку. В любом случае: чем короче отрезок изделия, тем легче с ним будет работать.

Эффективные методы, позволяющие согнуть заготовку

Если возникает обратная ситуация, когда нужно согнуть ПНД трубу, применяют всю ту же тепловую обработку. Для разогрева задействуют такие методы:

  • обдувают горячим направленным воздухом строительного фена;
  • прогревают стенки изделия газовой горелкой;
  • обдают поверхность кипятком.

Для упрощения процедуры сгибания лучше соорудить формовочный каркас. Оправу, размер которой соответствует диаметру сгибаемой трубы, можно сделать из обычных листов ДВП. Для придания гладкости поверхности оправы отшлифуйте ее отрезом наждачной бумаги.

Чтобы согнуть ПНД трубу с помощью фена, работу выполняют в такой последовательности:

  1. Обрабатываемое место прогревают строительным феном.
  2. Размягченную заготовку заглубляют в формовочный каркас.
  3. Аккуратно сгибают трубу, не прилагая чрезмерных усилий с тем, чтобы в месте сгиба не разорвать изделие.

Создав требуемый угол изгиба, нужно оставить изделие до полного охлаждения и лишь после этого извлечь из каркаса.

Чтобы обеспечить равномерное прогревание поверхности полиэтиленового изделия, трубу необходимо постоянно вращать вокруг своей оси, подставляя под лучи различные участки

Важный момент: разогревая трубу, необходимо придерживаться «золотой середины». При недостаточном нагреве поверхности в момент сгиба труба может сломаться. Если же в момент разогрева слишком близко поднести к изделию нагревательный элемент, полимер может воспламениться.

Сфера использования труб из ПНД

Полимерные трубопроводы задействуются при прокладке магистралей, транспортирующих следующие среды:

  • питьевые и технические жидкости;
  • газовое топливо;
  • сточные воды;
  • канализационные стоки;
  • жидкие технологические продукты малой агрессивности.

Приобрести трубы и компоненты для их соединения поможет . Предприятие предлагает сертифицированную продукцию отечественного и зарубежного производства, предоставляет в аренду сварочные аппараты и прочую технику.

Для оформления заявки свяжитесь с менеджерами организации. Специалисты расскажут о параметрах сотрудничества, порекомендуют решения, удовлетворяющие ваши потребности.

Область применения ПНД труб

Использование ПНД для производства труб накладывает некоторые ограничения: эти трубы не могут быть использованы для подачи горячей воды, поскольку при температурах выше 40 градусов, материал теряет свои свойства, что способно привести к разрушению водопровода.

По области применения, трубы ПНД классифицируют на напорные и безнапорные. Напорные трубы используют для подачи газа и питьевой или технической воды на большое расстояние. Безнапорные служат для водоотведения, обустройства ливневых и канализационных стоков.

Также в зависимости от назначения трубы используется тот или иной диаметр трубы, та или иная толщина стенки. Так, например, для водопровода применяются ПНД труба, внешний диаметр которой составляет 20 — 30 мм. Они соединяются компрессионным пластмассовым или латунным фитингом. А для канализационной системы целесообразно использовать трубы, размером диаметра 90 — 160 мм, и фиксировать с применением муфт и уплотнительных колец.

В целом, размер внешнего диаметра трубы может быть 20 — 1200 мм, а толщина стенок 2 — 72 мм. От диаметральных размеров трубы зависит метод ее установки. Монтаж качественных труб ПНД своими руками можно произвести тремя основными способами: методом стыковой сварки, электромуфтовой сваркой или используя различные фитинги, фланцы, муфты. При этом, первые два метода относятся к неразъемному виду соединения ПНД труб, а последний можно демонтировать и снова монтировать до десяти раз без серьезного повреждения элементов трубопровода. Достоинством неразъемного соединения ПНД труб является возможность использования для трубопровода под давлением, поскольку сварной шов обеспечивает повышение прочности всего трубопровода.

Разъемные методы соединения

Если рассматривать варианты разъемного соединения, то они реализуются с применением фланцев и компрессионных фитингов.

При строгом соблюдении монтажа они получаются такими же надежными, как и те, что создаются при задействовании сварочного аппарата

Любой тип неразрывных соединений включает упругую деталь. При обжатии стяжным инструментом он заполняет собой все пустоты в области стыка, исключая тем самым протечки.

С использованием фитингов из ПНД

Для осуществления этого метода используют компрессионные фитинги, которые являют собой сгоны, дополненные наружной резьбой с обеих сторон.

Они способны состыковывать трубы, обеспечивая плотное соединение, обладающее высокими показателями герметизации. При этом разборное соединение не составит труда в любой момент снять с тем, чтобы изменить конфигурацию магистрали или произвести срочный ремонт.

Этот способ разъемного соединения часто выбирают в условиях частного домовладения, когда к идущему из дома водопроводу, необходимо присоединить отвод от источника водоснабжения

Последовательность действий для получения фитингового соединения:

  1. На подготовленные торцы обеих труб надевают распорное кольцо, выполненное из полиуретана или резины. Наружный диаметр кольца должен быть равен внутреннему размеру состыковываемых труб.
  2. Концы оснащают натяжной гайкой и двумя поджимными шайбами. Первая шайба предназначена для выдавливания распорного кольца, вторая призвана уплотнять гайку относительно торца трубы.
  3. Соединение стыкуют по принципу «труба — фитинг — труба». Для повышения надежности его поджимают до упора с обеих сторон натяжной гайкой.

Для сборки монтируемых деталей применяют специальный ключ. Им откручивают на соединительных фитингах прижимные гайки.

Детали, смонтированные с использованием компрессионных фитингов, можно неоднократно разбирать и использовать повторно без ущерба надежности соединения

Главное достоинство этого метода соединения в том, что его удобно осуществлять даже при значительном понижении температуры окружающей среды. В то время как рубеж сварных соединений составляет не менее +5°С. Широкий ассортимент соединительных элементов, имеющих разные диаметры, дает возможность собирать любые разводки, делая необходимые разветвления в трубопроводе.

Посредством установки фланца

Фланцевый тип соединения выбирают при необходимости подключения ПНД трубопровода к стальным трубам. С помощью фланцев удобно присоединять к магистралям вентили, регуляторы и задвижки.

В продаже встречаются накидные стальные фланцы и те, что оснащены втулками, которые привариваются на концы полимерных труб

Для установки на полиэтиленовые трубы применяют фланцы, соответствующие ГОСТу 12882,80. Они имеют расширенный внутренний диаметр.

Работу по установке фланца выполняют в такой последовательности:

  1. На одном конце коммуникации выполняют резьбу.
  2. В резьбу вкручивают элемент.
  3. На элемент надевается отвод подключаемой трубы.
  4. Место стыка прогревают муфтой или строительным феном.

Перед тем, как надевать фланец, необходимо осмотреть его на наличие острых выступов и заусениц, которые могут повредить торец полиэтиленовой трубы.

3 Назначение технологии стыковой сварки

Сварка встык – один из трех способов сварки полиэтиленовых труб, обеспечивающих прочность сварного соединения не ниже прочности самой трубы. Два других способа – сварка с закладными нагревателями и сварка нагретым инструментом в раструб.

Технология стыковой сварки позволяет соединять трубы из любых термопластов I и II группы – ПЭ, ПП, ПВДФ, ПВХ и пр. Другими словами, из полимеров, которые при нагреве способны перейти в вязко-текучее состояние, а после остывания – снова затвердеть без существенного изменения физико-химических свойств.

Основное достоинство технологии стыковой сварки перед другими видами сварки пластиковых труб – в том, что для прокладки прямых участков трубопроводов не требуются расходы на соединительные детали; свариваются непосредственно отрезки труб.

Недостаток – в том, что, независимо от диаметра свариваемых труб, требуется строгое выполнение многочисленных требований технологии стыковой сварки, а сварка одного стыкового шва занимает сравнительно много времени.

Чем выше диаметр свариваемых труб, тем ощутимее превосходство достоинств технологии стыковой сварки над ее недостатками. Поэтому для диаметров ниже 63 мм сварка встык нагретым инструментом применяется очень редко. Что касается пластиковых труб диаметром выше 110 мм, то это, как правило, трубы из полиэтилена. Поэтому в подавляющем большинстве случаев технология стыковой сварки используется для соединения полиэтиленовых труб.

И наоборот, полиэтиленовые трубы в большинстве случаев соединяются по технологии стыковой сварки. Можно сказать, что «сварка полиэтиленовых труб» и «стыковая сварка труб» – почти синонимы.

Единственное ограничение – сварка стыковых швов не рекомендуется на безнапорных трубопроводах канализации из полимерных труб, т.к. на внутренней поверхности трубопровода в результате сварки стыкового соединения образуется валик оплавленного материала (т.н. грат), который может стать местом скопления твердых частиц и причиной засорения безнапорного трубопровода. Если внутренний грат срезается, то стыковые сварные соединения могут использоваться даже для прокладки канализации. Проблема в том, что на готовом трубопроводе факт удаления внутреннего грата практически невозможно проверить. Вероятно, поэтому основное «узаконенное» применение технологии стыковой сварки – монтаж напорных трубопроводов:

Наружные водопроводы из полиэтиленовых труб

Нормативный документ – СНиП 3.05.04-85*. Материал труб:

— Полиэтилен (ПНД), способы сварки – стыковая или раструбная (п.3.58. СНиП);

— ПВХ, соединение методом склеивания в раструб (п.3.62. СНиП).

В части технологии стыковой сварки полиэтиленовых труб СНиП 3.05.04-85* ссылается на один из первых Российских нормативных документов, в которых эта технология описана – ОСТ 6-19-505-79.

Наружные газопроводы из полиэтиленовых труб

Нормативный документ – СП 62.13330.2011, который является обновленной версией СНиП 42-01-2002. Речь идет только о подземных газопроводах (п.4.11 СП). Материал труб – только ПЭ, способы сварки полиэтиленовых труб – «…встык нагретым инструментом или при помощи деталей с закладными электронагревателями» (п.4.13 СП).

Здесь нет ни собственного описания технологии стыковой сварки, ни ссылки на другой нормативный документ. Зато собственная технология стыковой сварки полиэтиленовых труб описана в Газпромовском СТО 2-2.1-411-2010.

Нефтепроводы из полиэтиленовых и полипропиленовых труб

Монтаж нефтепроводов из пластиковых труб подчиняется ВСН 003-88 Миннефтегазстроя. Материал труб – ПЭ или ПП, способы сварки – нагретым инструментом встык или в раструб (п.7.5.3.1. ВСН).

ВСН 003-88 содержит описание технологии стыковой сварки полиэтиленовых (ПНД) и полипропиленовых труб, сходное с самыми привычными в России технологиями DVS 2207-1 и DVS 2207-11 соответственно.

Технологические трубопроводы

Монтаж технологических трубопроводов из пластиковых труб подчиняется СНиП 3.05.05-84. Трубы из полимерных материалов здесь собирательно называются «пластиковыми». Методы сварки не определены. Однако методы контроля качества сварки пластиковых труб здесь определены, в том числе, для стыковых соединений (п.4.23. СНиП).

Способы сваривания

Возможна ли качественная сварка ПНД труб своими руками? Возможна, но при одном условии: при монтаже должно использоваться специальное оборудование.

Сварочные работы выполняются двумя способами:

  • Встык – соединяемые элементы разогреваются до температуры плавления по торцам и стыкуются под давлением;
  • Применяется электросварная муфта, которая одевается на совмещённые торцы и оплавляется.

Рассмотрим каждый из перечисленных способов подробнее.

Современное оборудование для сварки труб ПНД встык состоит из следующих элементов:

  • станина (центратор) применяется для фиксации стыкуемых труб в требуемом положении;
  • торцеватель (триммер) необходим для механической обработки стыкуемых торцов;
  • нагревательный элемент применяется для разогрева торцов до температуры плавления;
  • гидравлический блок приводит в движение совмещаемые трубы и обеспечивает оптимальную плотность шва.

Разбираем центратор, освобождая место под трубы (стыкуемые детали), для этого снимаем фиксирующее зажимы;

Устанавливаем стыкуемые детали в центратор и фиксируем их в верхней части зажимами;

Посредством регулировочного клапана выставляем необходимое давление подвижной части центратора;

Очищаем поверхность торцов от грязи и пыли, используя специальные салфетки или безворсовую ветошь и спирт в качестве растворителя;

  • Устанавливаем торцеватель между стыкуемыми деталями на станину;
  • Включаем гидравлику и сдвигаем стыкуемые элементы, а затем включаем торцеватель;
  • Демонтируем центратор и удаляем остатки пластиковой стружки из труб;

Проверяем стыкуемые детали на соосность;

  • Устанавливаем на станину нагревательный элемент;
  • Выставляем на таймере время и температуру, необходимые для оплавления полиэтиленовых стенок;

Включаем гидравлику и сводим стыкуемые элементы к нагревателю под давлением;

  • Запускаем нагрев, который прекратится после срабатывания таймера;
  • После того как таймер подал звуковой сигнал, отключаем давление и вынимаем нагревательный элемент;
  • Вновь сводим стыкуемые торцы под давлением для получения прочного и аккуратного шва;

Запускаем таймер на остывание полиэтилена;

После звукового сигнала отключаем давление, разбираем оборудование и освобождаем сваренную конструкцию.

Инструкция проведения сварочных работ следующая.

Рассмотрим подробнее этапы, перечисленные на схеме.

Посредством торцовочной пилы режем торцы труб под необходимым для углом;

Удаляем стружку и срезаем заусеницы, после чего протираем стыкуемые поверхности ветошью, пропитанной в спирте.

Стыкуемые детали укладываются на ровную поверхность, присоединяются друг к другу под нужным углом и удерживаются вручную;

На экструдере выставляем температуру плавления гранул ( 220°С);

Далее экструдером делаем прихватки по стыку труб;

После того как прихватки сделаны, ждём 5-7 минут чтобы пластик остыл;

Наносим пластик по всей окружности свариваемых деталей;

После того как пластик нанесён, оставляем конструкцию остывать в течении 7 минут, после чего сварка считается выполненной.

Теперь несколько слов по поводу прочности сварного шва. В плане эксперимента, после того как остыл пластик, была выполнена деформация собранного отвода.

Монтажник давил на область шва своим весом до тех пор, пока поперечное сечение труб из круглого не стало овальным. Разумеется, аналогичные опыты с трубами, сваренными встык путем нагревания торцов продемонстрируют меньшую прочность шва.

Обзор способов соединения полиэтиленовых труб был бы неполным без применения электросварных муфт. На сегодняшний день этот метод получает все большее распространение благодаря высокой прочности и долговечности готового результата.

Инструкция выполнения соединений с использованием электромуфты на следующей таблице.

Рассмотрим перечисленные моменты подробнее.

Стыкуемые торцы обрезаются специальным труборезом для того чтобы получить оптимальную соосность при стыковке;

При помощи ручного скребка снимаем оксидный слой с поверхности прилегающей к участку стыковки (примерно 20 см от торца);

Снимаем образовавшуюся стружку, используя тот же скребок;

Наружную поверхность труб и внутреннюю поверхность муфты обезжириваем специальными салфетками или безворсовой ветошью, смоченной в спирте;

Размечаем трубы по размеру муфты для более простого позиционирования в центраторе;

По сделанным отметкам крепим трубы и муфту в центраторе;

Соединение при помощи фитингов

Простой и доступный способ монтажа труб. При проведении работ используются обжимные фитинги с заданными характеристиками. Производители предлагают множество монтажных компонентов. Мастер может собрать типовые узлы, а также реализовать нестандартные решения для подключения дополнительного оборудования.

Соединение труб посредством фитингов происходит следующим образом:

  1. отрезание трубы заданного размера, очистка ее торца;
  2. разборка фитинга, удаление синей гайки;
  3. надевание деталей соединителя на трубу, начиная с гайки;
  4. проталкивание конца трубы в центр фитинга;
  5. фиксирование гайки после контакта трубы и упора.

Для закрепления ответного элемента операция повторяется в той же последовательности.

По окончании работ обязательна проверка качества соединений. Недопустимо наличие перекосов, больших зазоров и прочих дефектов, способствующих разгерметизации контура.

Виды разъемных фитингов для ПНД-трубопроводов

При проведении монтажных операций используется широкий спектр элементов:

  • муфты, соединяющие ровные участки магистрали;
  • отводы, создающие угловые соединения;
  • тройники и крестовины, формирующие дополнительные ответвления.

Производители предлагают различные переходники. Одни позволяют соединять пластиковые и металлические компоненты, другие — упрощают работу с полиэтиленовыми трубами разных диаметров.

Соединение труб при помощи сварки

Прокладка труб посредством сварки основана на способности нагретых полимеров смешиваться между собой (диффузия). Процедура позволяет получить неразъемные узлы повышенной прочности. Такие соединения востребованы на промышленных предприятиях и ответственных хозяйственных объектах.

Монтаж труб диффузионным способом подразумевает наличие следующего оборудования:

  • профильный сварочный аппарат;
  • центрующие зажимы;
  • торцеватели.

Укладка трубопровода осуществляется в несколько этапов:

  1. трубы обрезают перпендикулярно направляющей;
  2. жестко фиксируются зажимами;
  3. стыкуемые поверхности зачищают торцевателем;
  4. резы нагревают сварочным аппаратом до заданной температуры;
  5. торцы труб соединяют с требуемым усилием;
  6. стыку дают остыть.

По завершении монтажных мероприятий производится проверка качества узла.

4 Нормативная база сварки встык

Как видно из , до недавнего времени в России была значительная неразбериха с технологией стыковой сварки, поскольку несколько действующих нормативных документов давали собственную ее трактовку, и потому большинство сварщиков предпочитали доверять стройной немецкой технологии DVS. А требования к оборудованию стыковой сварки в России вообще не были определены никаким нормативом.

С начала 2013 г. в РФ начали действовать сразу два нормативных документа:

  • ГОСТ Р 55276 – на технологию стыковой сварки ПЭ труб при монтаже водопроводов и газопроводов, на основе перевода международного стандарта ISO 21307;
  • ГОСТ Р ИСО 12176-1 – на оборудование для стыковой сварки, на основе перевода международного стандарта ISO 12176-1.

Принятие ГОСТа на оборудование было безусловно полезным. К сожалению, это не значит, что самое низкосортное импортное оборудование сразу отсеялось. Но, во всяком случае, немногочисленные Российские производители оборудования теперь вынуждены работать над качеством, а потребитель получил подсказку по оценке качества приобретаемого оборудования.

ГОСТ на технологию стыковой сварки навел относительный порядок. Во всяком случае, привел к единообразию технологии стыковой сварки ПЭ труб на территории РФ. Но проблемы остались.

ВАЖНО! ГОСТ Р 55276 наряду с традиционным режимом сварки при низком давлении (схожа с DVS 2207-1 и старыми Российскими нормативами) узаконил режим сварки полиэтиленовых труб при высоком давлении, которая раньше применялась только в США. Этот режим предъявляет повышенные требования к оборудованию, зато позволяет заметно сократить время сварочного цикла

ВАЖНО! ГОСТ Р 55276 вряд ли годится для непосредственного использования на стройплощадке, поскольку ориентирован не на сварщика, а на разработчика технологической карты сварки полиэтиленовых труб. ВАЖНО! ГОСТ Р 55276 не решил проблему ограничений, которыми страдали старые Российские нормативы и по сей день страдают все иностранные нормативы

Во-первых, допустимый диапазон температур воздуха от +5 до +45°С, в то время как огромная часть территории РФ вынуждена начинать сварку когда болота замерзнут. Во-вторых, максимальная толщина стенки труб 70 мм, в то время как толщина стенки фактически производимых труб давно перевалила за 90 мм. И в-третьих, материал труб – только традиционный полиэтилен низкого давления (ПНД) с показателем текучести расплава не ниже 0,2 г/10 мин (при 190/5), в то время как для производства труб большого диаметра давно используются нестекающие марки полиэтилена среднего давления с ПТР ниже 0,1 г/10 мин (при 190/5). Для условий, выходящих за проверенные рамки температуры воздуха и толщин стенок, некоторые производители рассчитали технологию сварки полиэтиленовых труб путем экстраполяции действующих нормативов, но эта теоретическая технология пока не проверена долгосрочными испытаниями. Для нестекающих марок полиэтилена технологии сварки труб нет даже в теории. В итоге в условиях, выходящих за ограничения проверенной технологии, в России выполняется около 80% всех сварок!

ВАЖНО! ГОСТ Р 55276 не решил проблему ограничений, которыми страдали старые Российские нормативы и по сей день страдают все иностранные нормативы. Во-первых, допустимый диапазон температур воздуха от +5 до +45°С, в то время как огромная часть территории РФ вынуждена начинать сварку когда болота замерзнут

Во-вторых, максимальная толщина стенки труб 70 мм, в то время как толщина стенки фактически производимых труб давно перевалила за 90 мм. И в-третьих, материал труб – только традиционный полиэтилен низкого давления (ПНД) с показателем текучести расплава не ниже 0,2 г/10 мин (при 190/5), в то время как для производства труб большого диаметра давно используются нестекающие марки полиэтилена среднего давления с ПТР ниже 0,1 г/10 мин (при 190/5). Для условий, выходящих за проверенные рамки температуры воздуха и толщин стенок, некоторые производители рассчитали технологию сварки полиэтиленовых труб путем экстраполяции действующих нормативов, но эта теоретическая технология пока не проверена долгосрочными испытаниями. Для нестекающих марок полиэтилена технологии сварки труб нет даже в теории. В итоге в условиях, выходящих за ограничения проверенной технологии, в России выполняется около 80% всех сварок!

  Пред.



  2







След.

Способы соединений

Способы соединения полиэтиленовых труб можно разделить на две основные группы: монтаж с помощью дополнительных деталей (муфт и фитингов) и прямая сварка стыков.

Сварка

Сварочные швы обеспечивают наиболее прочное неразъемное соединение с полной герметизацией стыков, выдерживающее нагрузки, аналогичные цельным поверхностям. Пайка применяется к трубам, диаметр которых превышает 50 мм, и требует наличия специального сварочного аппарата.

Сварка отрезков трубы ПНД может проводиться:

  1. Встык. В этом случае требуется особая ровность срезов и смещение их относительно друг друга не более чем на 10 % от толщины стенок трубы. Работа проходит последовательно:
    • Срезы труб очищаются от всех загрязнений и обезжириваются (напр., спиртом или другими веществами),
    • Оба торца нагреваются до вязкости полимера,
    • Отрезки трубы соединяются с применением давления и фиксируются неподвижно до полного остывания. При этом нужно следить, чтобы шов получался ровным, без впадин и выступов для гарантии его надежности.
  2. С применением электросварной муфты. Здесь также потребуется аппарат для работы с такими муфтами, которые имеют встроенную спираль и могут быстро плавиться при ее нагреве:
    • Очищенные и обезжиренные концы трубы закрепляются в муфте,
    • Клеммы аппарата подсоединяются к выходам спирали до начала ее расплава,
    • Труба фиксируется до полного остывания.

Как это делается смотрите на видео.

ВАЖНО! Сварные муфты обычно применяются в труднодоступных местах, где простая сварка затруднительна: при создании врезок либо ремонте уже смонтированных систем, в колодцах и т.п

Монтаж

Под прямым монтажом подразумевают создание разъемных соединений с помощью фитингов всех имеющихся видов: муфтовых, угловых отводов, тройников, разводных на 4 отрезка и т.п. Такие соединения обычно осуществляют в системах, где не требуется суперпрочности монтируемых стыков, либо на участках, где может потребоваться демонтаж и реконструкция (например, в частном доме для подключения внешней оросительной системы на летний период).

Бессварочный монтаж может проводиться следующими способами:

  1. Соединение труб с помощью устроенных на них раструбов, оснащенных уплотнительными кольцами, для которого достаточно просто приставить соответствующие элементы труб друг к другу и хорошо прижать.
  2. Фитинговое соединение компрессионными элементами проходит в несколько этапов:
    1. на срез трубы натягивается прижимная гайка;
    2. труба надевается на штуцер фитинга плотно до упора;
    3. прижимная гайка закручивается с помощью ключей.

Способы монтажа

Выбор способа, напрямую зависит от ряда условий.

Нужно определить, где будет эксплуатироваться трубопровод:

  • в помещении;
  • на открытом воздухе;
  • в грунте.

Для одного монтажа труб из полиэтилена необходимы специальное оборудование и мастер, а другой — можно выполнить своими руками.

Сварка труб встык

При соединении прямых участков трубопроводов большого диаметра их часто стыкуют, сваривая между собой.

Технология этого процесса требует точной центровки и чистой обработки кромок соединяемого материала. Для сварки используют специальный аппарат, который можно питать от переносного источника. Полиэтилен разогревается спиралями по всему диаметру, и детали прижимаются друг к другу. Стык получается ровным, даже прочнее самого материала. Такой способ соединения пластиковых трубопроводов применяется там, где необходима пластичность неразъемного соединения. Однако, несмотря на дешевизну и простоту, такое стыкование используют только при толщине стенок 5 мм и выше.

Неразъемное соединение

Отсутствие возможности обслуживать соединение в период эксплуатации вынуждает выполнять такие соединения, как сварка встык и сварка электрическими муфтами.

Второй способ применяют при монтаже трубы ПНД в труднодоступных местах, там, где пластичность участка не играет особой роли.

Способ более дорогой. Это вызвано применением специальных муфт с уже встроенными в них спиралями. Такие муфты имеют электроды для подачи на них напряжения от постороннего источника питания. Концы труб вставляются в муфту, приложенное напряжение разогревает спирали, и конструкция сваривается. Неверно было бы думать, что неразъемное соединение выполняется только прямыми муфтами. В этих случаях также применяются фитинги: тройники, переходники с одного диаметра на другой и т.д.

Разъемное соединение

Тип такого соединения подразумевает обслуживание в течение эксплуатации.

Это как раз тот случай, когда монтаж ПНД трубы можно выполнить самому. Монтаж выполняется открыто по стенам внутри помещений или на улице с укладкой в специальные короба. Допускается прокладка на открытом воздухе без защиты. Например, на дачных участках при организации капельного полива грядок. Либо использование труб ПНД в качестве магистралей для создания точек присоединения гибких садовых шлангов. Только срок службы в данных условиях сокращается. Если при соблюдении требований труба прослужит до 50 лет и более, то в условиях открытой прокладки — 4-5 лет.

С помощью фитингов

Фитинги — это элементы, позволяющие собирать и монтировать трубопроводы.

Они бывают:

  • прямые, которые позволяют соединять элементы труб одного диаметра;
  • переходные, с их помощью происходит переход с одного диаметра на другой.

Когда нужно выполнить поворот, разветвление или стыковку труб при монтаже, используют фитинги: уголки, тройники, крестовины, муфты, заглушки, штуцера. Если в процессе эксплуатации необходима частая разборка системы, фитинг тоже незаменим.

По конструктивным особенностям можно выделить:

  • компрессионные — разборное соединение, где труба по внутреннему диаметру усаживается на уплотнительные кольца, а по наружному — обжимается гайкой;
  • пуш-фитинги — современный дорогой, но и гораздо практичный и надежный тип разъемного соединения, основанный на методе «вталкивания»;
  • пресс-фитинги — неразъемное соединение, где рабочим элементом служит пресс-гильза, которая прессуется клещами.

Муфтой

Муфты для труб ПНД — это один из фитингов. Существует ошибочное мнение, что это особый вид соединения. Однако муфта — элемент, который применяется для стыковки прямых участков трубопровода. Такое сочленение может быть как неразъемным — электрические муфты, так и разборным — муфты компрессионных вариантов исполнения. Их применяют там, где нужно продолжить трубопровод дальше либо устранить поврежденный участок и выполнить вставку нового материала.

Какой способ лучше

На этот вопрос, ответ однозначный — все зависит от того, где проводится монтаж полиэтиленовых труб. Для частных домовладений и административных помещений желательно использовать разборные соединения и работать с трубами диаметром до 50 мм.

Особенности труб ПНД

Аббревиатура ПНД расшифровывается как полиэтилен низкого давления. Это полимерный материал, изготовленный с применением специальной технологии, когда полимеризация происходит без действия внешнего давления. На выходе получается крепкий, эластичный полимер, который химически инертен и может использоваться для хранения и транспортировки пищевых продуктов (в том числе питьевой воды).

Положительные качества коммуникаций из ПНД:

  • Химически устойчивы. Полимерные коммуникации из ПНД не поддаются действию агрессивных жидкостей и могут использоваться для транспортировки питьевой воды.
  • Не подвергаются коррозии. Срок службы коммуникаций более 50 лет.
  • Не проводят электрический ток.
  • Эластичны. Трубопроводы из ПНД отлично зарекомендовали себя в сейсмоопасных зонах, в зонах с повышенной вибрацией. Они не теряют своих эксплуатационных качеств в таких условиях, долговечны и надежны.
  • Высокая эластичность материала не дает трубам растрескаться при замерзании их с водой внутри. Там, где стальной трубопровод лопнет, коммуникации из полиэтилена сохранят целостность и герметичность.
  • Устойчивы к гидроударам.
  • Легкие. Малый вес дает возможность: сэкономить на доставке, осуществлять сборку коммуникаций без привлечения сторонней рабочей силы.
  • Просты в монтаже. Легкость резки, наличие спец. фитингов дает возможность собрать трубопровод без наличия профессиональных навыков.

К недостаткам относят ограниченную сферу применения труб из ПНД, поскольку материал не выдерживает высокой температуры. Максимальная температура для эксплуатации – 80 градусов.

Производители предлагают два вида труб из ПНД:

  • для эксплуатации под давлением – водопровод, газопровод;
  • для эксплуатации без давления внутри трубы – канализация, ливневки, электрокоммуникации.

Отличие заключается в толщине стенок и способе стыковки труб.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Дуэт-дом
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
