Технология изготовления кирпича в домашних условиях » полезные самоделки

Садка (укладка)

Укладывать в печь можно только хорошо высушенный сырец, иначе при обжиге потребуется много топлива. Кроме того, недостаточно высохший сырец дает до 80% брака.

Главная причина брака заключается в том, что излишняя влага, превращаясь в пар, ищет выход и приводит к растрескиванию кирпича.

Укладку сырца в печь (см. рис. 7) производят так, чтобы в первых 3-4 рядах уложенного кирпича просветы между ними были (для кирпичей, расположенных непосредственно вблизи топки) 10-15 мм, а по мере удаления (от топки дальше) увеличивались до 25 мм.

Ряды можно укладывать любым способом, например, «решеткой» или «елочкой». Способы можно чередовать.

Нужно помнить главное: каждый кирпич должен быть доступен обтеканию его дымовым газам.

Расстояние между кирпичами садка и стенками печи должно быть в пределах 20-25 мм.

Устройство печи периодического действия

Площадка под печь подбирается если есть возможность на возвышеном месте, недоступном для осадочных и подземных вод. Ее чистят от слоя растительности, после занимаются горизонтальной планировкой и трамбовкой. Очень маленькая печь рассчитана продуктивность 1500 шт. готовых изделий. Ее ширина – 1,6 м, длина – 2 м, высота укладки -от 160 до 185 см. Стены печи строят из кирпича-сырца толщиной в один кирпич.

Перекрытие строят на каркасе из металла, если каждый кирпичный ряд свода ляжет на две стальной полосы или стержни, которые устанавливаются сваркой, образовывая раму. Над укладкой кирпичей свод в середине обязан иметь высоту не менее 35 см. Топочная камера или очаг собой представляет сквозной коридор шириной 50 см, высотой 40 см. По всей его длине делаются на высоте 25 см уступы на двух стенках. Туда потом помещают колосняки при угольном топливе.

При использовании дров в качестве топлива колосняковые решётки можно не ставить. Также в камере сгорания предусматривается маленькая квадратная створка 40?40 см. Свод оборудуют дымовыми каналами с сечением 25?28 см. При малокалорийном топливе (торфе, буром угле) предполагают отверстия 25?15 см с крышками, служащими для топливоподачи. Кирпичная труба для дыма строится до пяти метров в высоту с внутренним сечением 40?40 см.

Ее устанавливают около печи, позади нее, соединяя с дымовым каналом. Его размещают в задней стене. В середине стены оставляют отверстия для просмотра, их потом укладывают кирпичами, замазывают глиной. Для укладывания боковых и задней стенок, свода, трубы, углов передней стены пользуются классическим глинопесчаным раствором. Без раствора делают укладку части передней стены, которую будут демонтировать для разделывания садка.

Как выглядит процесс изготовления кирпичей?

Форма-поддон на два кирпича-сырца.

Для того чтобы обжечь кирпич, его сначала нужно изготовить. Для этого можно воспользоваться одним из трех возможных способов:

Необожженный кирпич, в процессе производства которого добавляется рубленая солома или саман.
Кирпич-сырец.
Обожженный кирпич из глины.

Необходимо рассмотреть каждую технологию в отдельности.

Первый тип кирпича требует при изготовлении соблюдения всех правил технологии. Если все делать правильно, то полученный стройматериал составит конкуренцию обожженному кирпичу.

Строение, возведенное с соблюдением всех правил, может прослужить не меньше 70 лет. Правильно подобранная толщина стены обеспечит комфортное пребывание в доме зимой и летом.

Чтобы самостоятельно сделать кирпичи, необходимо приготовить для них формы. Для этого берутся доски толщиной в 25 мм и несколько фанерных отрезков. Стандартный размер кирпича – 250х120х65 мм, поэтому и формы должны иметь соответствующие размеры. Чтобы такие кирпичи лучше сцеплялись со связующей смесью, в верхних и нижних крышках делаются конические выступы. После застывания на плоскостях кирпича получатся выемки.

Схема печи и укладки кирпича-сырца для обжига дровами.

Детали будущей формы соединяются между собой при помощи гвоздей (длиной в 5-6 см). Накрывающая крышка должна легко закрываться и сниматься.

Для изготовления «домашних» кирпичей понадобятся:

контейнер для замеса раствора (глины);
тощая и жирная глина;
совковая лопата;
солома;
вода;
формы;
металлический шпатель.

Сам процесс изготовления выглядит следующим образом:

В контейнер высыпаются два вида глины и измельченная солома. Пропорция компонентов должна равняться 1:1:5. Далее добавляется вода, и полученную смесь замешивают лопатой до однородной консистенции. Тут сразу стоит отметить, что от качества измельчения и просушки соломы зависит прочность получаемого изделия. Лучше всего для этих целей подойдет пшеничная солома, точнее ее стебли.
Далее полученной смесью заполняются формы. Но их надо изначально смочить с внутренней стороны водой, а затем присыпать цементом или мелкой пылью. Такая обработка поверхности поможет в дальнейшем без труда вытаскивать готовые изделия.

Раскладывая раствор по формам, его необходимо утрамбовывать, для того чтобы кирпич имел правильную геометрическую форму. Лишнюю смесь, выступающую за края, снимают при помощи шпателя. После этого закрывают верхнюю крышку. По прошествии некоторого времени ее снимают, саму форму переворачивают и вынимают изделие. Но такую процедуру необходимо выполнять на какой-либо поверхности, чтобы кирпич лежал на плоскости.

Пластическое формование

Пластическое формирование кирпича фото

Этот метод предусматривает приготовление массы, содержащей влагу примерно 20 процентов. Обычно берут глину и суглинки, в которых имеются карбиды кальция, оксиды алюминия, магния. Присоединяют к ним и добавки в виде отходов углеобогащения, угледобычи (например, золошлак).

Глину извлекают из карьера, помещают в бетонированные ямы, разравнивают и послойно увлажняют. Несколько дней глина «отлеживается» (до 4 дней). Далее ее доставляют на завод, чтобы произвести обработку, заключающуюся в удалении из смеси камушков с помощью специальных камневыделительных вальцов. Все измельчается, удаляются каменные вкрапления. В смесителе происходит увлажнение массы (от 18 до 25 процентов).

Очищенная смесь поступает в ящичный питатель. На выходе из него массу встречают подвижные грабли, разбивающие большие куски и направляющие глину на бегуны. Вот тут-то тщательно перемешивается однородная смесь, которая проходит через гибкие вальцы и попадает в ленточный пресс, связанный с аппаратом для резки. В ленточных прессах находятся вакуум-камеры, в которых удаляется воздух из глиняной массы. Это способствует ее пластичности и уменьшению формовочной влажности. Сокращается также время на сушку сырца и вместе с тем повышается его прочность.

Затем глиняная «колбаса» разрезается на одинаковые по размерам куски и оказывается на подкладочных деревянных рамах. Так происходит расфасовка по рамам. В кирпичах-сырцах содержится еще достаточно много влаги, поэтому необходимо дождаться, когда они подсохнут. Вода постепенно испаряется, за счет этого происходит усадка, уменьшается объем изделий.

сушка кирпичей фото

Сушка кирпичей чаще производится искусственным способом: теплом отработанного пара. Температура постепенно поднимается, образуются в сушильной камере обездвиженные водяные испарения, что благоприятно сказывается на сушке, так как нагрев кирпичного изделия во влажном воздухе обеспечивает высыхание всей массы равномерно. И наконец, в кольцевой или туннельной печи происходит обжиг, который продолжается до начала процесса спекания (при температуре 1 000°C).

Обжиг завершает процесс изготовления кирпичной продукции способом пластического формования. При отправлении в печь сырец еще имеет около 8…12 процентов влажности. В самом начале закладки его в печь он досушивается. Когда температура поднимается до 550°C–800°C, происходит начало дегидратации глинистых материалов, при которой распадается кристаллическая решетка минералов, в результате чего теряется пластичность, и изделие подвергается очередной усадке. Видео процесса кирпичного производства:

Что же происходит в это время с кирпичом?

— Вначале выделяются летучие органические примеси и добавки (при температуре 200°C–800°C), темп увеличения температуры обжига в час достигает в это время 300°C–350°C. Удерживается уровень температуры до выгорания углерода. Если температура поднялась выше 800°C, наступают изменения в структуре изделия.

— С этого момента для полнотелых кирпичей темп температурного роста – 100°C–150°C в час, а для пустотелых – 200°C–220°C.

— После достижения максимальной температуры обжига некоторое время нужно ее удерживать в таком состоянии, чтобы прогрелось равномерно все изделие. И пошел обратный процесс – охлаждение, начиная со 100°C–150°C и далее – по схеме. Весь процесс обжига занимает около 6–8 часов. Если в печь отправляли сырец, то после обжига получаются бруски обожженной глины, которые приобрели прочность камня; водостойкие, устойчивые к изменениям температур.

Правила обжига в домашних условиях

Можно обжечь глину в домашних условиях. Для начала нужно высушить изделие, а потом обжечь его в духовке. При этом нужно плавно повышать температуру в течении двух часов до 200 градусов. Глиняные фигурки можно разместить в сковородке или чугунном горшке. Следует учесть, что полноценный обжиг в духовке сделать невозможно, потому что недостаточная температура, она не может закалить ее, а всего лишь высушить.

Как определить готово ли изделие?

Очень легко, исходя из цвета, веса и звука. Если цвет обожженной глины черный, то фигурка перегрелась. Если цвет не изменился, значит, изделие недостаточно обожглось. Обожженная цветная глина должна иметь красный цвет.

Пошаговая инструкция изготовления изделий без обжига

Для производства изделия самостоятельно, необходимо придерживаться технологии:

Сбить форму. Это можно сделать из фанеры или доски, которую подгоняют под габариты требуемого изделия. Обязательное условие – чтобы верхняя крышка была съемной. Для того чтобы процесс изготовления продвигался быстрее подготовьте несколько оснасток.
Заполнение формы предварительно подготовленным сырьем. Перед этим следует смочить водой и обсыпать изнутри цементом. Благодаря таким хитростям, будет проще доставать готовое изделие. При заполнении формы глиной нужно периодически производить выравнивание и встряхивание образцов. Так смесь будет равномерно укладываться. После того как все сырье уложено необходимо накрыть форму крышкой.
Сушка заготовок кирпичей. Наиболее подходящее место для этих целей – хорошо обдуваемая поверхность. Причем обдуваться она должна со всех сторон. Эта стадия – самая ответственная. От нее зависит прочность и надежность будущего изделия. При сушке не разрешается попадание прямых солнечных лучей на заготовки. Также на этом этапе необходимо защищать кирпич от попадания влаги.

Критерии подбора качественной глины

Начинать нужно с определения места «добычи» или покупки основного материала для производства кирпича — глины. Самое главное — найти именно «правильный» материал! Отлично, если вы обладатель землевладения или карьера, и на них есть залежи ценного материала, а если нет? Отправляемся на строительную базу и тщательно изучаем характеристики глины, ее показатели жирности, ведь от этого зависит качество полученного кирпича.

Проверить самому, правильной ли жирности найденная вами глина, довольно просто. Лучше всего взять пробы материала с нескольких участков или мест продажи, достаточно будет приблизительно по полкилограмма.

Для чего нам нужно небольшое количество? Доливаем в каждый образец немного воды и тщательно размешиваем. Глина должна вобрать в себя воду и начать приставать к рукам — на этом можно процесс завершить. Из подготовленной массы сделайте шарики диаметром около 50 мм и лепешки диаметром 100 мм. Оставляем их в хорошо проветриваемом помещении или на улице под навесом и высушиваем в течение 2–3 дней. Понятно, что такие действия необходимо произвести с каждым образцом глины.

Теперь можно приступать к оценке наших образцов:

если на шариках и лепешках появились трещины, то придется в процессе производства кирпича добавлять песок, у вашей глины — повышенная жирность,
при отсутствии трещин необходимо шарик бросить без усилий с высоты 1 м. Если он не разрушится, значит, глина оптимальной жирности,
при рассыпании шарика можно сделать вывод, что для образца была использована тощая глина, в этом случае придется добавлять жирную.

Дополнительные компоненты (песок или жирную глину), в зависимости от характеристик вашего материала, следует добавлять порциями, постоянно проверяя качество готовой массы. Вообще, чем больше пластичность глины, тем легче изготовить кирпич.

Совет: пробы и испытания необходимо продолжать до нахождения оптимального состава массы.

Для достижения хорошей пластичности сухой материал засыпают в емкости водой и оставляют в таком состоянии на некоторое время, периодически добавляя новые порции материала и перемешивая состав. Также способствует повышению пластичности вымораживание глины в зимние холодные месяцы.

После замачивания раствор обязательно должен вылежаться около трех дней.

Важно: в процессе нельзя использовать глины с примесями камней, гальки, грунта и карбонатов (белые составляющие размером более 1 мм)

Шамот

Анатолий Смирнов Печь-камин с прозрачной дверцей топки – распространенный вид домашнего очага

Angel David Stock. XCHNG Вне зависимости от того, из какого материала сделан и чем облицован открытый камин, его основным недостатком остается низкая способность накапливать тепло

Данный огнеупорный материал получают высокотемпературным обжигом глины до потери ею пластичности и удаления связанной воды. Чтобы этого добиться, температуру в обжиговых печах поднимают до 1500°С. Затем шамот измельчают в порошок мелкозернистого или грубозернистого помола. Его смешивание с различными видами глины в определенных пропорциях позволяет получить шамотные керамические огнеупорные материалы с заданными свойствами.

Особенности эксплуатации топки требуют от шамота огнестойкости, позволяющей работать в непосредственном контакте с пламенем. Сам материал должен выдерживать нагрев до 1200°С (реальная температура в топке может составлять 750–1000°С). Немаловажна и устойчивость шамота к термическим перепадам, поскольку сам процесс растопки печи и отбора тепла сопровождается чередующимися повышениями и понижениями температуры. Для тестирования пригодности шамота к использованию в составе топки производители устраивают ему 30 циклов нагрева до 1000°С с последующим охлаждением холодной водой, причем раствор для соединения шамотных плит в единое изделие тоже должен соответствовать указанному требованию, — это гарантирует, что в будущем здесь не появятся трещины.

Основой ассортимента шамотных изделий для очага, предлагаемых рынком, выступают блоки для кладки печей, модули для дымовых труб и огнеупорной изоляции металлических кассетных топок.

Дымовые трубы из шамота в полной мере сохраняют все свойства этого материала, включая устойчивость к перепаду температур и влагостойкость. Они также сертифицированы в соответствии с европейскими стандартами. Кстати, использование шамота позволяет организовать конструкцию по модульному принципу, что упрощает монтаж очага, одновременно ничуть не ограничивая полет фантазии дизайнеров и оставляя им простор для творчества, вплоть до создания авторских проектов. Детали могут иметь размеры от 13,5×13,5 до 100×75 см и при изготовлении подбираются исходя из специфики конкретного проекта — от элементов для камина с большим стеклом до фасонных изделий, предназначенных для сборки компактных печей. Таким образом, любой образец продукции в модельных рядах различных производителей имеет свой набор деталей.

Как выглядит процесс изготовления кирпичей?

Форма-поддон на два кирпича-сырца.

Необожженный кирпич, в процессе производства которого добавляется рубленая солома или саман.
Кирпич-сырец.
Обожженный кирпич из глины .

Необходимо рассмотреть каждую технологию в отдельности.

Чтобы самостоятельно сделать кирпичи. необходимо приготовить для них формы. Для этого берутся доски толщиной в 25 мм и несколько фанерных отрезков. Стандартный размер кирпича – 250х120х65 мм, поэтому и формы должны иметь соответствующие размеры. Чтобы такие кирпичи лучше сцеплялись со связующей смесью, в верхних и нижних крышках делаются конические выступы. После застывания на плоскостях кирпича получатся выемки.

Схема печи и укладки кирпича-сырца для обжига дровами.

Для изготовления «домашних» кирпичей понадобятся:

контейнер для замеса раствора (глины);
тощая и жирная глина;
совковая лопата;
солома;
вода;
формы;
металлический шпатель.

Сам процесс изготовления выглядит следующим образом:

В контейнер высыпаются два вида глины и измельченная солома. Пропорция компонентов должна равняться 1:1:5. Далее добавляется вода, и полученную смесь замешивают лопатой до однородной консистенции. Тут сразу стоит отметить, что от качества измельчения и просушки соломы зависит прочность получаемого изделия. Лучше всего для этих целей подойдет пшеничная солома, точнее ее стебли.
Далее полученной смесью заполняются формы. Но их надо изначально смочить с внутренней стороны водой, а затем присыпать цементом или мелкой пылью. Такая обработка поверхности поможет в дальнейшем без труда вытаскивать готовые изделия.

Раствор для кирпича

Изготовление раствора без помощи бетономешалки

Основные компоненты для изготовления кирпича – это красная глина и песок, причём песок выступает лишь в качестве вспомогательного компонента уменьшающего жирность глины.

Помимо этих компонентов, в глиняную массу часто добавляют целый ряд дополнительных ингредиентов:

Шамот, для улучшения термических качеств материала, такой кирпич чаще всего используется при строительстве печей или бань, так как он гораздо лучше удерживает температуру и подолгу не остывает.
Древесная стружка или мелкая щепа, при обжиге они полностью выгорают, и на их месте остаются воздушные камеры. Которые улучшают характеристики кирпича связанные с теплообменном и сохранением тепла внутри помещения.
Керамзитная фракция, применяется для экономии раствора и для уменьшения общего веса кирпича.

Все эти компоненты являются вспомогательными, и добавлять их нужно только после того, как выработан чёткий рецепт глиняной массы.

Интересен тот факт, что выработать достойный рецепт можно практически из любой глины, но понадобится не одна неделя экспериментов, проб и ошибок, а чтобы свести их к минимуму, приведём несколько полезных советов:

Для определения жирности глины, нужно разбавить водой небольшое её количество, скатать шарик и дать ему высохнуть. После нескольких дней самостоятельного высыхания на поверхности не должно быть трещин и сколов, если же они есть, то нужно добавлять песок небольшими порциями и повторять эксперимент.
Для определения усадочной вязкости, нужно взять небольшой шарик и раскатывать его до того момента, как она начнёт рваться. Чем тоньше в итоге получается колбаска, тем пластичнее глина, и тем меньше будет усадка кирпича.
Желательно использовать для разведения только очищенную и тёплую воду. В противном случае, кирпич может получиться просоленным и в скором времени на его поверхности образуются трудноудаляемые белые пятна.
Не допускается использование глины с содержанием большого процента посторонних примесей, таких как палки, щебень или неорганические вкрапления.

Общая информация о процессе обжига

Кирпич после обжига не переносит перепадов температур. Также нужно огородить его от воздействия резкого холодного воздуха. Если этого не сделать, на кирпиче могут появиться трещины. В то время как изделия находятся в емкости, из них происходит удаление влаги и большого количества лишних карбонатов.

Легкоплавкая глина при действии температуры в 1000 градусов превращается в глиняный черепок, так как спекается. Тугоплавкая глина образует глиняный черепок при температуре 1200 градусов. После остывания кирпича проведите проверку качества полученного материла. Для этих целей необходимо разбить один кирпич и посмотреть на его структуру внутри. Она должна быть равномерной.

Садка (укладка)

Ряды можно укладывать любым способом, например, «решеткой» или «елочкой». Способы можно чередовать.

Нужно помнить главное: каждый кирпич должен быть доступен обтеканию его дымовым газам.

Расстояние между кирпичами садка и стенками печи должно быть в пределах 20-25 мм.

Основные стадии обжига кирпича в домашних условиях

Делать изделия самостоятельно можно способом обжига изделия. На сегодня этот способ очень популярен, но требующий определенного запаса знаний. В результате можно получить классический кирпич красного цвета. Для этих целей подойдет следующая технология:

Подготовить место, где будет производиться обжиг. Для этого можно применять обычную бочку с предварительно снятым днищем. Такую бочку ставят на стальную печь без верхушки. Есть еще один вариант обжига – это использование костра. Для этого необходимо вырыть яму и сверху смонтировать на самодельные ножки бочку. Такая конструкция равномерно прогревается.
Кирпичи необходимо уложить так, чтобы между ними был образован зазор. Таким образом, укладывают материал до самого верха бочки.
После того как материал уложен, бочку накрывают металлической крышкой. Прогревать изделия рекомендуется в среднем на протяжении 20 часов. В каждом случае это время индивидуально. По истечении этого времени нужно охладить полученное изделие. Процесс остывания бочки должен происходит постепенно. Для этого понадобиться много времени и постепенное снижение температуры.

Обжиг кирпича и его циклы

Условно весь процесс делится на три равных временных цикла:

Прогрев;
Обжиг;
Остывание.

Соответственно, что прогрев и остывание должны быть постепенными, а обжиг на максимальном огне. Поэтому процесс должен идти под постоянным контролем. Первый цикл — постепенно наращиваем мощность огня, второй – поддерживаем максимальный огонь, третий цикл тихонько уменьшаем пламя, затем даем затухнуть огню самостоятельно.

После обжига нельзя сразу снимать крышку. Кирпич можно доставать только через четыре часа — после полного остывания самодельной печи и готовых изделий, как и снимать крышку. К тому времени, когда вы отдохнете после почти суточной вахты, можно будет и убедиться в успехе своего труда, достав из бочки готовые керамические кирпичи.

Вполне возможно, что освоив технологию изготовления кирпича, у вас появится желание заняться производством в более масштабном виде для дальнейшего обустройства загородного участка. Это может быть постройка гаража, сооружение кирпичного забора, пристройки к дому. Тогда стоит задуматься об изготовлении или покупке пресса для формовки кирпича и соорудить печь для обжига. А найти помощников в строительстве и обустройстве участка можно на сайте нашей строительной компании через раздел Контакты. Здесь же можно заказать утепление дома экологически чистым целлюлозным утеплителем Эковата, обследование дома тепловизором на момент утечек тепла, износа коммуникационных сетей.

Обжиг

Печь начинают топить соломой, хворостом и затем дровами.

Первая стадия — сушка. Это самая ответственная стадия.

Топить следует неинтенсивно, используя низкокалорийное топливо (отходы древесины), до тех пор, пока кирпич не избавится от внутренней влаги. Наличие влаги в кирпиче определяется наличием конденсата в верхних рядах.

Просушку можно считать законченной, если опущенный на пару минут в печь железный штырь не будет запотевать. При определенном опыте, наличие влаги можно определить рукой, поместив ладонь над выходящими газами.

Процесс сушки обычно занимает до 12 часов.

После того как будет установлено, что остаточная влага удалена, огонь постепенно усиливают, доведя кирпич до темно-красного цвета (наблюдая по своду). Подогрев длится до 9 часов, затем переходят на большой огонь до выхода огня наружу.

Увеличение тепла производится только увеличением подачи топлива. Если по какой-либо причине пламя начинает выбиваться из какого-либо места, это место сразу засыпают землей.

Когда в верхней части печи появится огонь (900-950°C) — верхние ряды светло-красного цвета, а нижние — желтого, печь «ставят на остывание». Для этого топочное отверстие закладывают кирпичом и обмазывают глиной, а на верх печи насыпают сухую землю, кирпичную пыль или сухой песок слоем 10-15 см.

Температурный режим обжига характеризуется четырьмя этапами:

Сушка: температура 20-90°С, время 10-13 часов.
Подогрев: температура 90-600°С; время 8-10 часов.
Обжиг: температура 600-1000°С; время 10-12 часов.
Остывание: температура 1000-50°С; время 7-10 часов.

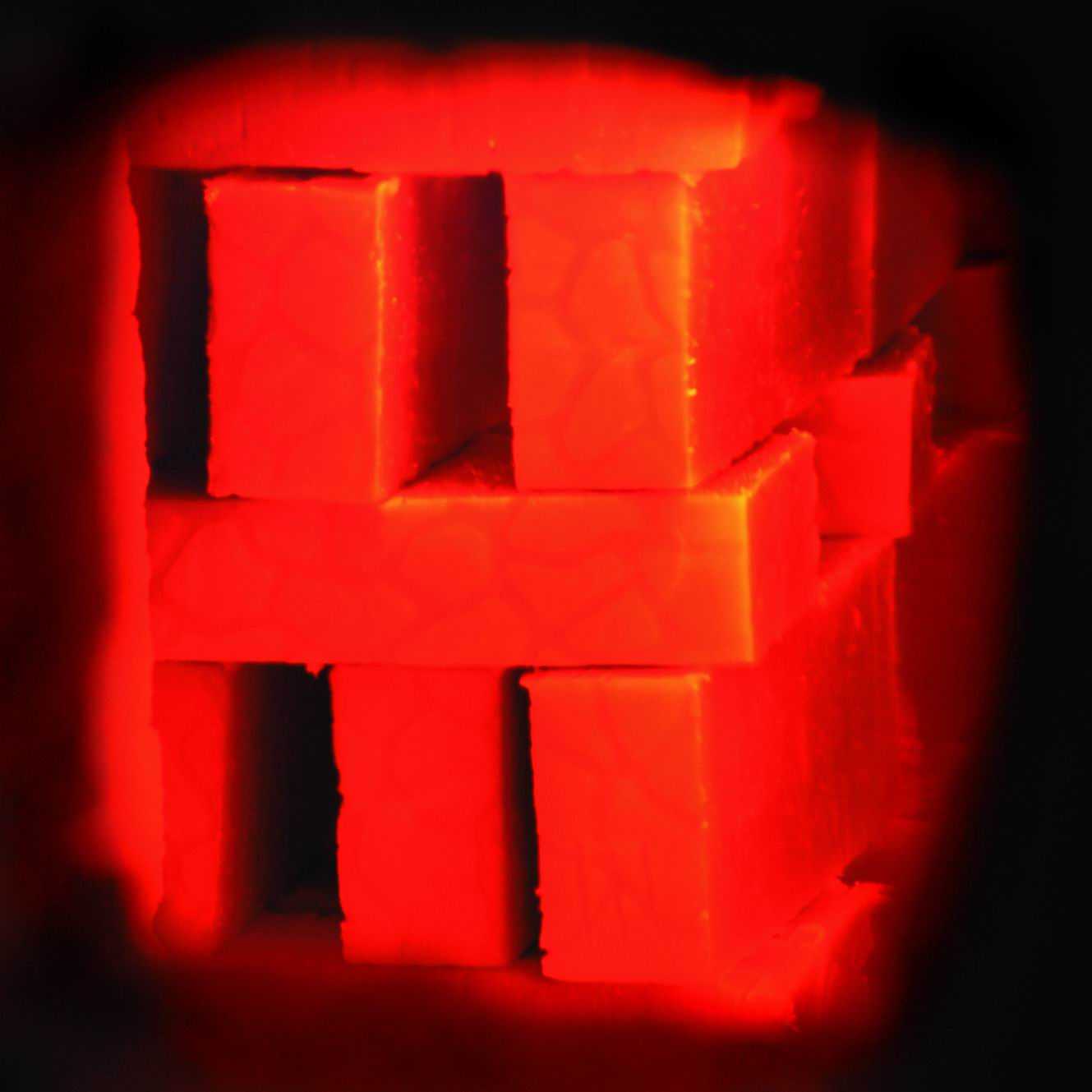

Контроль температуры обжига в печи производится визуально по цвету свода:

Темно-красный, видимый в темноте — 450-500°С.
Темно-красный — 600-650°С.
Вишнево-красный — 700°С.
Светло-красный — 850°С.
Желтый — 950-1000°С.
Белый — 1200°С — ПЕРЕЖОГ!

Раньше для получения качественного кирпича, печь выдерживали в закрытом состоянии до недели и лишь потом приступали к охлаждению. Это давало отличные результаты, так как снятие термических напряжений происходило очень медленно.

Практически же достаточно выдержать 7-10 часов.

Охлаждение печи начинают пробивкой в топке малого отверстия — величиной с куриное яйцо, через час отверстие увеличивают вдвое, еще через час — уже вчетверо. Таким образом, через 6 часов можно открыть топочную дверку и ждать полного остуживания печи.

После остуживания разбирается передняя стенка печи и производится разделка садки, начиная с верхних рядов. После разборки, сортировки и выбраковки качественный кирпич складывают штабелем плотно друг к другу.

Недообожженный складывают отдельно и в будущем применяют в неответственных конструкциях для перегородок или в верхних рядах кладки.

Визуальное определение качества кирпича. Причины брака.

Правильно обожженный кирпич — однородного оранжево-красного цвета. Он имеет правильную форму с прямыми ребрами и ровными поверхностями. При ударе металлическим молотком издает чистый звук.

Недообожженный — имеет более светлый цвет, неоднороден на изломе. При ударе издает глухой звук (причина — недостаточная температура или время обжига).

Пережженный — имеет темно-серый или сине-черный цвет, часто со следами оплавления по поверхности. При ударе издает высокий звук. Образуется при чрезмерно высокой температуре обжига.

Повреждение углов и ребер изделия — результат небрежной переноски, транспортировки или неосторожной укладки изделий в печи. Деформация изделия — недосушенность перед укладкой в печь

Деформация изделия — недосушенность перед укладкой в печь.

Мелкие трещины образуются при слишком быстром нагревании или охлаждении печи.

О том, как определить качество глины для изготовления сырца, читайте здесь.

Крупные трещины и сквозное растрескивание изделия — результат неправильного соотношения глины и песка, плохого качества глины, нарушения режима сушки и обжига.

Черный кирпич получается из-за недостатка воздуха или из-за плохой его циркуляции в печи.

Белые пятна на готовом изделии — следствие неправильной просушки (пересушка).
