Термостатический клапан для радиатора отопления: назначение, принцип работы + установка

Нормативы отопления ПП РФ № 354 от 06.05.2011 и ГОСТ

6 мая 2011 года было издано Правительственное Постановление, которое действует по сей день. Согласно ему, отопительный сезон зависит не столько от времени года, сколько от температуры воздуха на улице.

Центральное отопление начинает работать при условии, что внешний термометр показывает отметку ниже 8 °C, и похолодание длится не менее пяти суток.

На шестой день трубы уже начинают обогрев помещений. Если в течение указанного времени наступило потепление, отопительный сезон откладывается. Во всех частях страны, батареи радуют своим теплом с середины осени и поддерживают комфортную температуру до конца апреля.

Если морозы наступили, а трубы остаются холодными, это может быть результатом неполадок в системе. В случае глобальной поломки или незавершённых ремонтных работ придётся воспользоваться дополнительным обогревателем, пока неисправность не будет устранена.

Если проблема заключается в заполнивших батареи воздушных пробках, то обращаются в эксплуатирующую компанию. В течение суток после подачи заявки приедет закреплённый за домом сантехник и «продует» проблемный участок.

Стандарт и нормы допустимых значений температуры воздуха прописаны в документе «ГОСТ Р 51617-200. Жилищно-коммунальные услуги. Общие технические сведения». Диапазон прогрева воздуха в квартире может варьироваться от 10 до 25 °C, в зависимости от назначения каждого отапливаемого помещения.

Жилые комнаты, к которым относятся гостиные, спальни кабинеты и подобные, должны быть нагреты до 22 °C. Возможно колебание этой отметки до 20 °C, особенно в холодных угловых помещениях. Максимальное значение термометра не должно превышать 24 °C.
Кухня по документам относится к рабочим помещениям. К тому же в ней постоянно присутствует дополнительный источник тепла в виде газовой или электрической плиты.

Оптимальной считается температура от 19 до 21 °C, но допускается охлаждение зоны до 18 °C или интенсивный нагрев до 26 °C.

Туалет повторяет температурный диапазон кухни. Но, ванная комната, или смежный санузел, считаются помещениями с повышенным уровнем влажности. Прогреваться эта часть квартиры может до 26 °C, а охлаждаться до 18 °C. Хотя, даже при оптимально допустимом значении в 20 °C использовать ванну по назначению неуютно.
Комфортным диапазоном температуры для коридоров считается 18–20 °C. Но, уменьшение отметки до 16 °C признано вполне терпимым.
Показатели в кладовых могут быть ещё ниже. Хотя оптимальные пределы — от 16 до 18 °C, отметки 12 или 22 °C не выходят за границы нормы.
Войдя в подъезд, жилец дома может рассчитывать на температуру воздуха не ниже 16 °C.
В лифте человек находится совсем недолго, отсюда и оптимальная температура всего в 5 °C.
Самые холодные места многоэтажки — подвал и чердак. Температура здесь может понижаться до 4 °C.

Тепло в доме зависит и от времени суток. Официально признано, что во сне человек нуждается в меньшем количестве тепла. Исходя из этого, понижение температуры в комнатах на 3 градуса с 00.00 часов до 05.00 утра не считается нарушением.

Как выбрать термоголовку

Терморегулирующие приспособления выпускают многие производители.

Чтобы сделать правильный выбор, нужно руководствоваться следующими критериями:

Термоклапан, к которому головка будет крепиться

Поскольку соединение может быть клипсовое либо резьбовое, нужно обратить внимание на этот момент. Если производитель один и тот же, проблем не будет.
Вид резьбового соединения на самой головке

Оно может быть в виде гайки со шторками или просто круглое. В первом случае при монтаже нужен дополнительный инструмент для обжатия соединения. Во втором — все намного проще.
Наличие «юбки». С ней головка смотрится лучше, т.к. она закрывает рабочую область.
Материал изготовления. Наиболее дешевыми являются термоголовки в пластиковом корпусе. У дорогих моделей корпус металлический.
Качество пластика. Некоторые производители с целью удешевления своих изделий, используют самый дешевый вид пластика. От этого страдает прочность конструкции, а со временем пластик желтеет и теряет свой эстетический вид.
Тип рабочего элемента. Выбор придется делать между жидким, газовым, электронным и парафиновым.
Плавность вращения. Рукоятка должна вращаться плавно. Это является признаком хорошего качества. Всякие потрескивания, скрипы и заедания указывают на не совсем качественный продукт.
Градуировка и длина шкалы. У большинства моделей она находится в диапазоне +5 – +30 °C. Если шкала делений расположена по всему периметру головки, она может быстро стереться.
Наличие антивандального кожуха. Он защищает от несанкционированного доступа к настройкам.
Дизайн. Так как термоголовки в основном располагаются на виду, важен их внешний вид и цветовое решение.

Готовый комплект, состоящий из термоклапана и термоголовки приобретать не обязательно. Эти устройства можно купить по отдельности.

Газонаполненный сильфон не слишком чувствительный к сторонним источникам тепла. Это несомненный плюс, но стоимость у него намного выше, чем у жидкостного сильфона

Термоголовка, оснащенная автоматикой, во много выигрывает, но она не всегда эффективна. Нет смысла монтировать ее на чугунные радиаторы. Материал этот очень теплоемкий, а так как масса батареи большая, она обладает большой инертностью. Корректно работать здесь сможет работать только ручной тип головки.

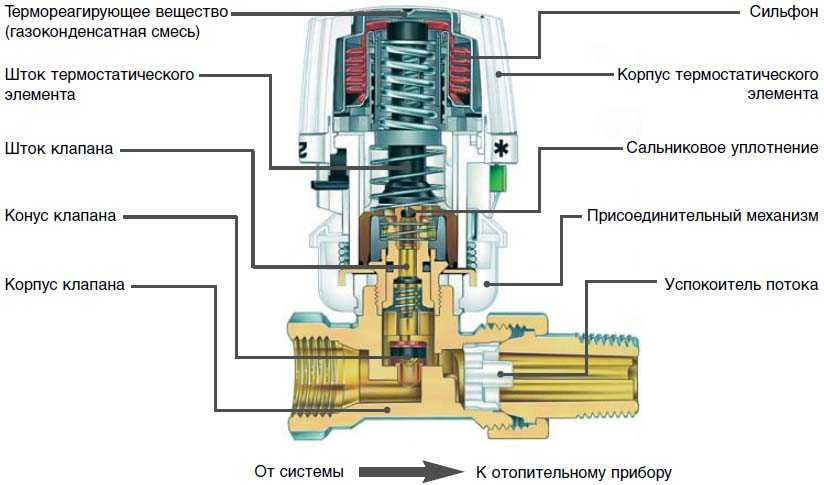

Устройство

Важная часть терморегулятора представлена двумя основными узлами: непосредственно самим клапанным устройством, регулирующим степень интенсивности прохождения теплового носителя, а также регулирующей головкой съёмного типа, координирующей ручную или автоматическую работу конструкции.

Функционирование устройства обеспечивается:

шкалой настройкой температурного режима;
соединителем с трубопроводной сетью;
компенсационным механизмом;
термостатической головкой;
сильфоном с жидкостью;
клапанным элементом;
кольцом-фиксатором;
накидной гайкой;
золотником;
штоком.

Термоголовка частично перекрывает подачу поступающего в отопительные радиаторы теплового носителя, что позволяет батареям остывать до требуемых температурных показателей. Самым простейшим термостатическим клапаном для радиатора является стандартный запорный вентиль, закрываемый и открываемый вручную.

1 Преимущества использования

Оптимальные показатели температуры для кухни составляют 19 °C. Эти показатели обусловлены тем, что в кухонном помещении находится много разнообразной обогревательной техники, способной отдавать дополнительное тепло. Для ванной комнаты температурные значения должны находиться в пределах 24—26 °C, иначе в ней будет ощущаться сырость. Для детской оптимальный температурный диапазон варьируется в пределах 22—24 °C. В остальных помещениях допустимы колебания от 18 до 22 °C.

Специалисты рекомендуют снижать температуру всех комнат ночью. Не нужно поддерживать высокий температурный диапазон в квартире, если на протяжении определенного времени ее хозяева будут отсутствовать, а также в солнечные теплые дни. В подобных ситуациях монтаж автоматического регулятора температуры отопления положительно повлияет на микроклимат — воздух не будет перегреваться и пересушиваться. Выносной термодатчик для отопления выполняет следующие функции:

поддерживает определенную температуру в различных комнатах;
способствует экономии ресурсов отопительного котла, в два раза снижает количество затраченного расходного материала при проведении обслуживания;
дает возможность аварийно отключать радиатор, не перекрывая стояк.

Как платить за тепло

Плата за отопление предусматривает два варианта. Первый – собственник производит расчет согласно показаниям общедомового прибора учета тепла.

При этом ежегодно производится перерасчет, в зависимости от показаний распределителя. Методика и формула расчета описаны Постановлением № 354.

Суть в том, что берется суммарная плата за теплоноситель, использованный многоквартирным дом (по показателям общедомового прибора учета). Сумма делится на все помещения (квартиры) дома. Но сумма делится не в равных частях, а в зависимости от показаний распределителей. Какая-то квартира будет платить больше среднего, а какая-то меньше. Общая сумма платы за все квартиры не меняется. Собственник не может сам подсчитать сумму оплаты. Это делают коммунальщики по специальным формулам, исходя из показаний общедомового счетчика.

Второй вариант предусматривает оплату согласно показаниям вычислителя, если данные отображаются в Квтч.

Данные в Управляющую компанию поступают по каналам связи или передаются по телефону. При этом работники ЖКХ имеют право снимать данные или периодически контролировать показания приборов.

Мне нравится2Не нравится2

Водяная система

Чаще всего используются и оттого имеют самый широкий ассортимент отопительные приборы водяных систем отопления. Это объясняется их неплохим КПД и оптимальным уровнем затрат на приобретение, монтаж и обслуживание.

Конструктивно устройства не слишком отличаются друг от друга. Внутри каждого имеются каналы для протекания горячей воды, тепло от которой передается поверхности прибора, а затем, при помощи конвекции, воздуху комнаты. По этой причине они называются конвекционными.

В водяных системах отопления могут пользоваться следующими типами радиаторов:

чугунными;
стальными;
алюминиевыми;
биметаллическими.

Все эти отопительные приборы имеют свои особенности, благодаря которым выбираются для каждого конкретного случая в зависимости от площади комнаты, нюансов монтажа, качества и вида теплоносителя (которым иногда бывает антифриз).

Чугунные батареи

Чугун был одним из самых популярных материалов в отечественных системах отопления. Его выбор, как правило, был обусловлен сравнительно невысокой стоимостью. Позже такие приборы стали использоваться реже, так как обладают небольшим коэффициентом теплоотдачи (всего 40%), за счет чего мощность одной секции равна примерно 130 Вт. Хотя их до сих пор можно встретить в системах старого образца. В современном интерьере иногда используют дизайнерские модели чугунных радиаторов.

Преимуществами таких приборов является большая площадь поверхности, отдающей тепло помещению, и длительный эксплуатационный период (до 50 лет). Хотя недостатков все же больше – к ним относятся и сравнительно большой объем используемого теплоносителя (до 1,4 литра), и трудность ремонта, и инертность нагрева, за счет которой повышение температуры прибора осуществляется сравнительно медленно, и даже необходимость периодической (минимум раз в 3 года) прочистки. Кроме того, тяжелые секции очень трудно устанавливать.

Радиаторы из алюминия

Использование алюминиевых радиаторов позволяет обеспечить максимальный уровень теплоотдачи – мощность секции может достигать 200 Вт (чего достаточно для отопления 1,5–2 кв. м).

Их стоимость вполне доступна, а небольшой вес позволяет провести установку самостоятельно. Правда, эксплуатация прибора возможна на протяжении всего лишь 20–25 лет.

Биметаллические батареи

К их преимуществам можно отнести наличие в конструкции конвекционных панелей, улучшающих циркуляцию воздуха по поверхности, простоту установки приборов для регулирования интенсивности расхода теплоносителя, а также простоту монтажа. Секция радиатора, имеющая мощность до 180 Вт, способна отапливать около 1,5 кв. м площади.

Несмотря на достоинства, которые имеют такие отопительные приборы, существуют и проблемы их использования. Так, например, для биметаллических радиаторов не рекомендуется разбавление воды антифризами, которые, хотя и не позволяют системе замерзать, отрицательно влияют на внутренние поверхности нагревательных устройств.

Установка терморегулятора на радиатор

Термостаты на радиатор устанавливаются в основном на подаче перед входом в отопительный прибор. Каждый из вентилей пропускает теплоноситель в одну сторону. Куда должен двигаться поток показывает стрелка на корпусе. Теплоноситель и должен течь именно туда. При неправильном подключении устройство работать не будет. Другой вопрос, что ставить можно термостат, как на вход, так и на выход, но соблюдая направление потока. И в обоих случаях работают они одинаково.

Варианты подключения и установки регулирующей арматуры. Но для возможности ремонта радиатора без останова системы до регулятора нужно поставить шаровой кран (кликните по картинке для увеличения ее размера)

Стоит обратить внимание на рекомендации производителя относительно высоты установки. Большинство моделей должны находиться на высоте 40-60 см от пола. Они откалиброваны на температуры на этом уровне

Но не везде подача верхняя. Часто радиаторы имеют нижнее подключение. Тогда кроме типа системы (однотрубная или двухтрубная) подбирайте и высоту установки. Если такой модели не нашли, можно на термоголовке выставлять меньшую температуру. Если поставить рекомендуемую, будет слишком жарко, так как внизу, в районе пола, воздух прохладнее, а настроена модель на поддержание температуры, измеренной на высоте верхнего края радиатора. Второй вариант — провести настройку прибора самостоятельно. Процедура обычно описана в паспорте, а самую распространенную последовательность действий опишем ниже. И третий вариант — поставить на батарею терморегулятор с выносным датчиком. Тогда абсолютно все равно, на какой высоте стоит термоголовка. Основное — это место расположения датчика. Но такие модели значительно дороже. Если это критично, лучше провести настройку регулятора

Они откалиброваны на температуры на этом уровне. Но не везде подача верхняя. Часто радиаторы имеют нижнее подключение. Тогда кроме типа системы (однотрубная или двухтрубная) подбирайте и высоту установки. Если такой модели не нашли, можно на термоголовке выставлять меньшую температуру. Если поставить рекомендуемую, будет слишком жарко, так как внизу, в районе пола, воздух прохладнее, а настроена модель на поддержание температуры, измеренной на высоте верхнего края радиатора. Второй вариант — провести настройку прибора самостоятельно. Процедура обычно описана в паспорте, а самую распространенную последовательность действий опишем ниже. И третий вариант — поставить на батарею терморегулятор с выносным датчиком. Тогда абсолютно все равно, на какой высоте стоит термоголовка. Основное — это место расположения датчика. Но такие модели значительно дороже. Если это критично, лучше провести настройку регулятора.

Обратите внимание, что термостатическая головка должна быть развернута горизонтально (смотреть в комнату). Если она наплавлена вверх, то постоянно находится в потоке горячего воздуха, который идет от трубы. Потому вещество в сильфоне практически всегда нагрето, а радиатор выключен

Результат — в комнате холодно

Потому вещество в сильфоне практически всегда нагрето, а радиатор выключен. Результат — в комнате холодно.

Чтобы устройство работало правильно, нужно установить его «головой» в комнату

Чуть лучше ситуация в том случае, если батарея установлена в нише, закрыта экраном или шторой. Термоэлементу тоже «жарко» но не настолько. Тут можно пойти двумя путями: или выставить большую температуру на регуляторе, или использовать выносной датчик. Модели с выносными тепловыми контроллерами, кончено, недешевы, но вы можете выбрать точку контроля по своему усмотрению.

Что еще нужно помнить: при установке в однотрубной системе обязателен байпас. Причем нерегулируемый. Тогда при закрытой подаче на радиаторе стояк не будет заблокирован, и вам не придет «привет» от соседей.

Различаются термоклапны и по типу соединения: есть они с накидными гайками, есть с обжимными. Соответственно стыкуются с теми или другими типами труб. Обычно в спецификации или описании товара указан тип соединения, а также, с какими трубами может использоваться.

Как расчищать отопительный прибор для дома или квартиры

Как рассчитать нужное количество секций радиатора отопления? Понятно, что установленный в помещении радиатор (один или несколько) должен обеспечить прогрев до комфортной температуры и компенсировать неизбежные теплопотери, независимо от погоды на улице.

Базовой величиной для вычислений всегда выступает площадь или объем комнаты. Сами по себе профессиональные расчеты – весьма сложны, и учитывают очень большое число критериев. Но для бытовых нужд можно воспользоваться упрощенными методиками.

Самые простые способы расчета

Принято считать, что для создания нормальных условий в стандартном жилом помещении достаточно 100 Вт на квадратный метр площади. Таким образом, следует всего лишь вычислить площадь комнаты и умножить ее на 100.

Q = S × 100

Q– требуемая теплоотдача от радиаторов отопления.

S– площадь обогреваемого помещения.

Если планируется установка неразборного радиатора, то это значение и станет ориентиром для подбора необходимой модели. В случае, когда будут устанавливаться батареи, допускающие изменение количества секций, следует провести еще один подсчет:

N = Q/ Qус

N– рассчитываемое количество секций.

Qус – удельная тепловая мощность одной секции. Эта величина в обязательном порядке указывается в техническом паспорте изделия.

Как видите, расчеты эти чрезвычайно просты, и не требуют каких-либо особых знаний математики – достаточно рулетки чтобы измерить комнату и листка бумаги для вычислений. Кроме того, можно воспользоваться и таблицей, расположенной ниже – там приведены уже рассчитанные значения для комнат различной площади и определённых мощностей обогревательных секций.

Однако, нужно помнить, что эти значения – для стандартной высоты потолка (2,7 м) многоэтажки. Если высота комнаты иная, то лучше просчитать количество секций батареи, исходя из объема помещения. Для этого применяется усредненный показатель – 41 Вт тепловой мощности на 1 м³ объема в панельном доме, или 34 Вт – в кирпичном.

Q = S × h× 40 (34)

h – высота потолка над уровнем пола.

Как учитывать эффективную мощность

Определяя параметры отопительной системы или отдельного ее контура, не следует сбрасывать со счетов один из важнейших параметров, а именно тепловой напор. Нередко бывает так, что и расчёты выполнены правильно, и котёл греет хорошо, а с теплом в доме как-то не складывается. Одной из причин уменьшения тепловой эффективности может являться температурный режим теплоносителя. Всё дело в том, что большинство производителей указывают величину мощности для напора в 60 °С, который имеет место быть в высокотемпературных системах с температурой теплоносителя 80-90 °С. На практике же нередко оказывается, что температура в контурах отопления находится в пределах 40-70 °С, а значит, значение температурного напора не поднимается выше 30-50 °С . По этой причине полученные в предыдущих разделах значения теплоотдачи следует умножить на реальный напор, а затем полученное число разделить на значение, указанное производителем в техпаспорте. Разумеется, полученная в результате этих расчетов цифра будет ниже той, которая была получена при вычислении по приведенным выше формулам.

Остается вычислить реальный температурный напор. Его можно найти в таблицах на просторах Сети, или же рассчитать самостоятельно по формуле ΔT = ½ х (Тн + Тк) – Твн). В ней Тн – начальная температура воды на входе в батарею, Тк – конечная температура воды на выходе из радиатора, Твн – температура внешней среды. Если подставить в эту формулу значения Тн = 90 °С (высокотемпературная система отопления, о которой упоминалось выше), Тк = 70 °С и Твн = 20 °С (комнатная температура), то нетрудно понять, почему производитель ориентируется именно на это значение термонапора. Подставив данные числа в формулу для ΔT, мы как раз и получим «стандартное» значение 60 °С.

Учитывая не паспортную, а реальную мощность теплового оборудования, можно рассчитать параметры системы с допустимой погрешностью. Все, что осталось сделать – это внести поправку в 10-15 % на случай аномально низких температур и предусмотреть в конструкции отопительной системы возможность ручной или автоматической регулировки. В первом случае специалисты рекомендуют поставить шаровые краны на байпас и ветку подачи теплоносителя в радиатор, а во втором – установить на радиаторы термостатические головки. Они позволят установить наиболее комфортную температуру в каждой комнате, не выпуская тепло на улицу.

Преимущества автоматического управления

Сейчас современную котельную сложно себе представить без систем автоматики, объединивших все новые достижения в области управления тепловыми потоками. Характерно, что для большинства потребителей до сих пор основным критерием качества отопительной системы является принцип «греет-не греет». Не смотря на то, что он совершенно не применим к автоматизированным системам отопления, мало кто признаёт значимость применения в своей котельной специальной автоматики, которая бы обеспечивала максимальный уровень теплового комфорта в доме.

В настоящее время существенно снизить затраты на отопление и заодно создать наиболее благоприятный температурный фон в доме под силу лишь современной системе терморегулирования. Такой эффект достигается благодаря оптимизации работы всех компонентов системы отопления. Отметим, что практически все современные котлы в их штатной комплектации оснащены стандартной автоматикой, которая контролирует работу горелки, принимает сигналы от датчиков и устройств безопасности, а также поддерживает установленную температуру теплоносителя в контуре

Важно заметить: именно «котловую» температуру, а не комнатную. Что не избавляет пользователя от необходимости постоянно регулировать эту температуру в зависимости от потребности в тепле

Используя столь несовершенное оборудование, вы невольно обрекаете себя на вечную «прикованность» к ручке терморегулятора: при понижении уличной температуры воду в системе будет необходимо нагреть сильнее, а когда на улице потеплеет — понизить. И проделывать эти манипуляции с терморегулятором можно до бесконечности. Но если при похолодании «раскочегаривать» котел приходится волей-неволей , то при потеплении, как это нередко бывает, снижать температуру котловой воды вроде бы и не обязательно. Ведь, как известно, жар костей не ломит. Да и не перевелись еще среди нас любители распахнуть форточку пошире, когда в комнате становится слишком жарко.

Очевидно, что, подобный подход к энергосбережению уже через короткое время ощутимо ударит по карману даже самого обеспеченного домовладельца. И прежде всего из-за перерасхода топлива. А ведь тенденция роста цен на основные энергоносители, отчетливо проявившаяся в последние годы, по прогнозам специалистов, сохранится и в будущем. Естественно, ни о каком тепловом комфорте при таких способах терморегулирования не может быть и речи. По подсчетам специалистов, пользователь котла, не оснащенного системой автоматики, тратит более 210 часов личного времени в год только на настройку температуры теплоносителя в котле! Другое дело — современные микропроцессорные панели управления. Они позволяют поддерживать разную температуру сразу в нескольких нагревательных контурах. Под таким контуром понимается часть системы, работающая со своими температурными и гидравлическими характеристиками и имеющая возможность их регулировки. Это, скажем, контур радиаторного отопления или один контур водяных теплых полов. Например, система Immergas для линейки котлов Victrix управляет тремя независимыми контурами (двумя смесительными и одним прямым) и контуром ГВС, а Color Matic от VAILLANT имеет возможность контролировать работу сразу пятнадцати, причем температура теплоносителя внутри их напрямую зависит от состояния погоды на улице.

Системы с таким принципом регулирования называются метеоуправляемыми или, как говорят специалисты, погодозависимыми (о принципе погодозависимого управления мы поговорим ниже). Для контроля наружной температуры в этих системах используется уличный датчик температуры, устанавливаемый на здании снаружи, с северной стороны. Контроллер (программатор) системы также полностью отвечает за процесс приготовления горячей воды в бойлере косвенного нагрева.

В некоторых системах используют принцип модульного построения. Он позволяет укомплектовывать систему под конкретную ситуацию и требования заказчика, а также подключать дополнительные контуры и контролировать их работу с помощью установки соответствующего модуля — без замены панели управления в целом, что дает значительную экономию средств.

Подключение клапана

На корпусе трехходового клапана указывается схема движения жидкости с помощью стрелок или букв «А» и «В», где «А» – горячий поток, «В» – холодный поток, «АВ» – смешанный поток. Устанавливать оборудование необходимо согласно этой схеме.
Термостатический клапан на радиатор отопления можно установить термоголовкой вбок, чтобы на неё не влияли внешние факторы, такие как сквозняк из форточки либо восходящие потоки горячего воздуха. Термоголовка реагирует на изменение температуры и, если в помещении жарко, а на термостат дует холодный воздух, то терморегулирующий механизм будет только усиливать отопление.
На сегодняшний день уже существует оборудование с выносным термостатом. Его проще установить там, где не будет постороннего влияния

Таким образом, он более точно сможет определить температуру воздуха в помещении.
Важно смотреть на указатели, которые находятся на корпусе прибора. Существуют термостатические клапаны с левой и правой установкой на радиатор.
Если оборудование устанавливать в перевернутом положении, то жидкость, протекая через него, будет собственным весом давить на тарельчатый клапан, и он будет открываться не по причине остывания воды, а под физическим воздействием.

Схема системы отопления с термостатическим оборудованием (показаны места установки клапанов)

Твердотопливный котел – осуществляет отопление здания.
Автоматический воздухоотводчик – выпускает накопившийся воздух из трубопровода.
Термостатический клапан – регулирует температуру теплоносителя.
Радиатор отопления – выполняет обогрев помещения.
Балансировочный клапан – регулирует давление в трубопроводе.
Расширительный бак – помещает излишнюю жидкость в результате её расширения.
Запорная арматура – перекрывает поток жидкости.
Фильтр – производит очистку воды.
Насос – обеспечивает принудительную циркуляцию жидкости по трубопроводу.
Манометр – определяет давление в трубопроводе.
Предохранительный клапан – в случае повышения давления в системе производит сброс воды.
