Как подключить газ в частном доме

Отличительные черты изделия

В строительных работах используются строительные элементы и трубы из полиэтилена, которые имеют показатель запаса такого свойства, как прочность, не меньше чем 2. Устанавливаются такие элементы, их показатель давления находится на отметке до 0,3 МПа, в населенной местности (городах, селах) и ее окружности.

Прокладывать изделия надо, используя полиэтиленовые соединительные узлы и газовые с показателем запаса не менее 2,6. Прокладывая системы, показатель перепада давления которых находится в промежутке 0,306 МПа, в населенной местности, нужно применять соединительные узлы и трубы, которые имеют показатель прочности в резерве не менее 3,2.


прокладка газовой трубы под землей частный дом

Профессиональные услуги в сфере газификации частных домовладений

Процесс подключения частного дома к газовой магистрали сопряжен со многими правовыми и техническими нюансами. Среди них:

  • юридическое оформление земельного участка;
  • оформление прав на строение;
  • подготовка целого пакета документов для получения соответствующих разрешений на установку оборудования;
  • подготовка проекта и монтаж газа в частном доме;
  • разрешения на подсоединение к магистральной трубе, множество прочих технических и правовых моментов.

предоставляет домовладельцам Москвы и Московской области все услуги, связанные с газификацией объектов. Являясь давним и постоянным партнером ФГУП «МОСОБЛГАЗ» — одной из крупнейших газораспределительных компаний России, мы быстро и успешно решаем задачи любой степени сложности.

Когда все предварительные условия соблюдены и необходимые документы готовы, наступает очередь разработки проекта и проектной документации. Затем проводятся монтажные работы в соответствии с принятыми решениями по построению внутренней сети и полученными разрешениями на установку газового оборудования в доме, подключение к газовой магистрали.

В рамках каждого проекта и по желанию заказчика мы оказываем полный комплекс услуг, связанных с монтажом газопровода в частном доме, предоставляя цены и прайсы на них в соответствии с индивидуальными условиями договора и предварительно рассчитанной сметой.

Техника монтажа газопровода


Автономная система газоснабжения Работы начинаются с ввода трубы в здание. Для этого в наружной стене размещают футляр и сквозь него выполняют ввод. Уже внутри крепят стояк, расположенный в 20 мм от стен в вертикальном положении. Соединения на этом этапе выполняются при помощи сварочного аппарата.

Футляры должны располагаться во всех местах пересечения трубы с межэтажными перекрытиями, стенами и лестничными клетками.

Крепления газопровода необходимо устанавливать на расстоянии минимум 2 м друг от друга. Эти правила применимы для труб диаметром 25 мм. Они должны позволять выполнять ремонт и диагностику возможных в процессе эксплуатации повреждений. Конец каждого из креплений забивается в специальную деревянную пробку, находящуюся в стене. После этого место крепления заливают цементным раствором для придания дополнительной прочности.

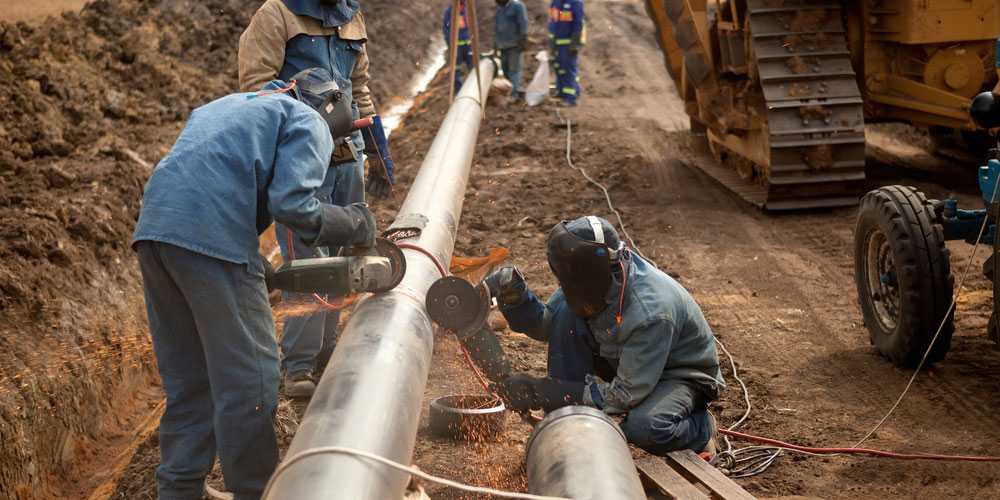

Существует ряд правил выполнения сварочных работ:


Правила выполнения сварочных работ

  • Сварка может быть выполнена на трубах диаметром, не превышающим 150 мм и с толщиной стенок до 5 мм.
  • Дуговая сварка применяется, когда толщина трубы превосходит 150 мм или толщина стенки более 5 мм.
  • Перед выполнением монтажа необходимо подготовить трубы к сварке. Для этого их очищают от загрязнений.
  • К каждому сварному соединению должен быть обеспечен легкий доступ. Не допускается скрытие швов в стене или футляре.

Все соединения выполняются с помощью сварки. Резьбовые соединения допускаются лишь в местах установки запорной арматуры, приборов учета (счетчиков газа), соединения трубы со шлангом, ведущим непосредственно к газовому оборудованию.

Видео по теме: Монтаж газопровода на фасаде

Подборка вопросов

  • Михаил, Липецк — Какие диски для резки металла использовать?
  • Иван, Москва — Какой ГОСТ металлопроката листовой стали?
  • Максим, Тверь — Какие стеллажи для хранения металлопроката лучше?
  • Владимир, Новосибирск — Что значит ультразвуковая обработка металлов без применения абразивных веществ?
  • Валерий, Москва — Как выковать нож из подшипника своими руками?
  • Станислав, Воронеж — Какое оборудование используют для производства воздуховодов из оцинкованной стали?

Преимущества использования полиэтиленовых труб

Подаваться газ в системах может по стальным или полиэтиленовым магистралям. Стальные трубы используются для всех типов газопроводов, полиэтиленовые — только для подземного варианта укладки. Большим спросом для газификации на строительном рынке пользуются полиэтиленовые трубы, поскольку обеспечивают более низкий бюджет расходов, необходимых для строительства, обслуживания и ремонта газопровода.

Полиэтиленовые трубы имеют ряд преимущество по сравнению с другими материалами, а именно:

  • Не подвержены воздействию агрессивной окружающей среды, температурным перепадам, коррозии.
  • Обеспечивают легкость монтажа (при необходимости в подгонке трубы, резке).
  • Не требуется создания дополнительной защиты от возникновения химической реакции с какими-либо веществами.
  • Полимер не является проводником электрического тока, следовательно, защищает от «блуждающего» в грунте тока, что может стать причиной аварии.
  • Внутренние стенки полиэтиленовых труб абсолютно гладкие, что увеличивает пропускную способность газопровода, не допуская засорения.
  • Обладают доступной стоимостью, более низкой по сравнению с аналогами.
  • Вес труб из полимера гораздо меньше, что упрощает процесс транспортировки, хранения и прокладки.
  • Обладают длительным эксплуатационным сроком действия, до 50 лет.

Строительство наружных газопроводов для газификации частных домов

Для газификации частных жилых домов к ним прокладывают наружные сети газоснабжения: для этого как правило, выбирают кратчайший путь и под землей протягивают газопроводные трубы диаметром до 32 мм. Для защиты трубопровода его покрывают битумными мастиками в сочетании со слоем бумаги. Глубина заложения трубопровода должна составлять, как минимум, 1,5 м.

Допускается и надземная прокладка трубопровода, но при этом должны строго соблюдаться определенные условия, поскольку приходится пересекать подъездные дороги и магистрали.

Однако в условиях высокой сейсмической активности газопровод тянут исключительно наземным путем.

Достигнув стен постройки, газовая магистраль приобретает вид стояка с фланцем, за которым монтируют запорную газовую арматуру.

Под газопроводом устраивают подушку из мало защемляющего грунта толщиной не менее 20 см и присыпают слоем толщиной не менее 30 см.

Для газоснабжения наружные газопроводы соединяют исключительно электросваркой (газовая сварка разрешена к использованию только для наземного газопровода диаметром до 100 мм и с давлением до 0,3 МПа), после которой сварочные швы зачищают, проверяют их качество и изолируют. К сварным швам предъявляются строгие требования. Они должны быть плотными, непровары независимо от их глубины и протяженности считаются браком и не допускаются.

Фундамент здания до ближайшего сварного стыка должно отделять не менее 2 м.

Прокладка наружных и внутренних газопроводов

Рассмотрим два варианта расположения газопроводных коммуникаций по отношению к жилым или же производственным постройкам:

Наружный. Такая прокладка, как правило, производится по двору частного дома или же в случае, когда труба примыкает к фасаду здания. Расположение газопроводной коммуникации наружным методом должно максимально ограничивать доступ посторонних лиц к ней. Для этого элементы конструкции располагаются на значительной высоте.

Наружный газопровод располагается на улице и к этим трубам доступ должен быть ограничен

Фиксация труб к фасаду здания является очень важным моментом. Фиксационные элементы должны быть надёжными, чтобы исключить возможность падения газовой трубы.

Внутренний. К внутренним, относят все газопроводы, проведённые непосредственно внутри зданий

Существует одно важное правило, которое необходимо запомнить: при монтаже газопроводных коммуникаций исключается любое декорирование труб, а также расположение их внутри стен. Это связано с тем, что такая коммуникация должна быть расположена так, чтобы к ней всегда был свободный доступ для профилактических осмотров или ремонтных мероприятий

Преимущества использования полиэтиленовых труб

Подаваться газ в системах может по стальным или полиэтиленовым магистралям. Стальные трубы используются для всех типов газопроводов, полиэтиленовые — только для подземного варианта укладки. Большим спросом для газификации на строительном рынке пользуются полиэтиленовые трубы, поскольку обеспечивают более низкий бюджет расходов, необходимых для строительства, обслуживания и ремонта газопровода.

Полиэтиленовые трубы имеют ряд преимущество по сравнению с другими материалами, а именно:

Виды полиэтиленовых труб

  • Не подвержены воздействию агрессивной окружающей среды, температурным перепадам, коррозии.
  • Обеспечивают легкость монтажа (при необходимости в подгонке трубы, резке).
  • Не требуется создания дополнительной защиты от возникновения химической реакции с какими-либо веществами.
  • Полимер не является проводником электрического тока, следовательно, защищает от «блуждающего» в грунте тока, что может стать причиной аварии.
  • Внутренние стенки полиэтиленовых труб абсолютно гладкие, что увеличивает пропускную способность газопровода, не допуская засорения.
  • Обладают доступной стоимостью, более низкой по сравнению с аналогами.
  • Вес труб из полимера гораздо меньше, что упрощает процесс транспортировки, хранения и прокладки.
  • Обладают длительным эксплуатационным сроком действия, до 50 лет.

Порядок подключения. Документация и практическое воплощение

Пуск газа в жилой дом строго регламентируется государственными стандартами и нормами. Газоопасные работы требуют постоянного контроля. Предварительно подготавливается необходимая документация и разрабатываются технические нормы. Пуск голубого топлива выполняют работники эксплуатационной компании по специальным заявкам.

Во время подачи газа обязательно присутствует владелец дома, в случае отсутствия — его законный представитель. При работе с многоквартирными зданиями задействуется не менее двух работников под надзором мастера. При подаче газа в частный дом справятся два человека.

Читайте по теме: Как экономить газ и Какое отопление выгоднее, газовое или электрическое

Глубина, ширина и другие требования

Прокладывать траншею для газопровода нужно на очищенной от посторонних предметов территории.

В городских условиях допустимо удаление кустов и деревьев с пути, рядом оставляют не менее 0,5 м для отброса земли.

Газовые коммуникации располагаются выше остальных (водопровод, канализация и пр.), поэтому глубокие канавы для них не нужны.

Если строительство ведётся вдоль действующего газопровода (например, от соседского участка), необходимо проставить отметки по факту его местонахождения с указанием глубины укладки.

Глубина колеи:

  • В местах прохождения автотранспорта, под бетоном, при возможном воздействии механических средств извне: не менее 0,9 м. Этот вариант подходит для городских условий, в местах прохождения автомагистралей. Учитывая состояние почвы, глубина здесь редко составляет меньше 1,2 метров.
  • На участках в лесистой местности, садовых, дачных, где нет вероятности повреждения грунта: не менее 0,6 м. Подходит для проведения коммуникаций в частные строения: дома, дачи, бани, постройки хозяйственного назначения. Если дом находится на частной территории.
  • Провод для сухого газа кладут на 1,2 м и глубже.

Есть зависимость от грунта:

  • торфяной, болотистый – 1,1 м;
  • песчаный – 1,2 м;
  • скальные породы – 0,6 м.

Параметры траншеи зависят и от диаметра самой трубы, и способа рытья. Конкретный размер указывается при составлении проекта. Если выкапывают грунт ковшом экскаватора, канава становится равной ему по ширине.

Откосы формируются вручную, размер зависит от состава почвы:

  • песчаная, супесь + 0,15 м;
  • глинистая, мерзлая, твёрдая +0,4 м.

Помимо личных габаритов газовой трубы, при расчётах учитывается местонахождение остальных коммуникаций.

Нюансы:

  • Телефонные бронированные и электрические кабели находятся не ближе чем в 0,5 м от прохождения газопровода. В противном случае возникает пожароопасность.
  • Электрокабели маслонаполненные с напряжением от 110 кВт, не ближе чем на 1 м.
  • Водопровод, канализационные трубы, каналы теплосети, небронированный телефонный кабель – не ближе 20 см.

Допускаются погрешности, если электрические кабели убраны в защитный футляр. Но ближе чем на 20 см расположение любых коммуникаций относительно газопровода запрещено. При этом сама труба с газом должна быть упакована в защитную оболочку в тех местах, где пересекается с теплотрассой, водоканалом или электросетями.

Два газопровода могут размещаться в одной траншее, расстояния между ними оставляют достаточное для проведения ремонтных работ в дальнейшем. Располагают их параллельно, допускается положение один выше. Места, где труба выходит или заходит в землю, также изолируются футляром.

Как можно организовать газоснабжение частного дома

Магистральное газоснабжение самое безопасное

Газовое отопление наиболее распространено и является самым дешевым.

Есть два варианта газификации дома: подключение к центральной ветке газопровода или использование сжиженного топлива. У каждого из этих способов имеются свои технические нюансы.

Центральное газоснабжение

Если близко к дому пролегает магистральный трубопровод, необходимо обратиться в газовое хозяйство с заявлением о подключении дома к централизованной поставке топлива. Это безопаснее, чем пользоваться баллонами или газгольдером, из которых может произойти утечка.

Все газовое оборудование рассчитано в первую очередь на природный газ, но в случае необходимости его можно переделать для сжиженного топлива. Оно не зависит от электричества, поэтому отопление не выключается зимой. В крайнем случае можно установить систему бесперебойного питания для электрических узлов котла.

Газгольдер

Провести газ в частный дом, если по близости нет магистрали, можно с помощью газгольдера. Это емкость, в которой хранятся большие объемы сжиженного топлива под давлением.

Размещают газгольдер обычно под землей, чтобы на участке было больше места. Для этого нужно правильно выкопать хранилище и обустроить его, чтобы не было перекосов. Обычно дно заливают бетоном, под которым есть насыпь песка и щебня.

Газгольдеры бывают вертикальными и горизонтальными. Вертикальные в грунте подогревают, так как зимой почва не способна обеспечить достаточное количество тепла.

В хранилища в него периодически закачивается топливо. Это может происходить 1 или 2 раза в год в зависимости от объема. В маленькие емкости сжиженный газ закачивают чаще. Можно выбрать объем газгольдера от 2500 до 20 тысяч кубометров.

Газогенераторное или биогазовое оборудование

Биогазовые установки или газогенераторы пока еще не распространены в России. Хотя таким способом топливо можно получить практически даром, используя для этого отходы животноводческих ферм, растительные остатки и другие материалы, из которых при переработке можно получить газ.

Минус таких установок в том, что для их строительства необходимо выделять большие площади. Это не всегда под силу владельцам частных домов. Есть опыт возведения газогенераторов вскладчину, когда несколько хозяев готовы вложить средства в строительство и запустить процесс производства метана для личного пользования.

В качестве сырья используют:

  • помет птичий или навоз;
  • отходы очистных сооружений – сточные воды;
  • пищевые отходы.

В каждом регионе может быть своя уникальная сырьевая база, которую используют на постоянной основе. Плюс ко всему – есть государственные программы, которые помогают людям открыть свое дело по производству метана, а также утилизации отходов. Побочным и очень востребованным продуктом переработки органики являются удобрения.

Каким способом у вас организовано газоснабжение?

Магистральное
81.25%

Газгольдер
6.25%

Баллоны
9.38%

Газогенератор/биогазовая установка
3.13%

Проголосовало: 64

Какой способ выбрать: подземный или надземный?

Выбор способа прокладки зависит от конкретного случая, а именно: от характеристик грунта, климатических условий, застроенности участка и т. д. Поэтому дать однозначный ответ на этот вопрос невозможно.

Рассмотрим основные советы по выбору способа прокладки газопроводной коммуникации:

  • в случае если грунт на участке обладает высоким коррозийным коэффициентом, то тогда рекомендуется проводить газопровод надземным способом.
  • в случае если поблизости от участка, на котором будут происходить монтажные работы, находится высоковольтная линия электропередачи, трубы прокладываются подземным методом.
  • если проводка газопроводной линии предполагается по территории соседних участков, то тогда она должна производиться открытым способом (надземным).
  • кроме этого, если газопроводная линия будет проводиться через автополотно, желательно выбрать комбинированный вариант монтажа труб. Комбинированный вариант включает в себя: подземную прокладку под автополотном и надземную по территории участка. Таким образом получается оптимальное решение проблемы.

В большинстве случаев применяют подземный способ укладки труб, чтобы обезопасить магистраль от воздействия различных негативных факторов

В зависимости от того, какой из методов монтажа газопроводной коммуникации будет проводиться, используют трубы из различных материалов. Существует два вида газопроводных труб по материалу изготовления:

  • стальные;
  • полиэтиленовые (ПЭ);

Стальные трубы отличаются универсальностью — их можно использовать для любой прокладки (надземной и подземной), а вот современные полиэтиленовые изделия применяются при подземном монтаже газопроводов. Это связано с тем, что полиэтилен имеет слабую устойчивость к ультрафиолетовому излучению. Под воздействием ультрафиолетовых лучей полиэтилен теряет свои свойства и разрушается

Однако он обладает целым рядом полезных достоинств, на которые стоит обратить внимание

Устройство газопровода

Транспортировка топлива осуществляется с помощью специальной распределительной системы, снабженной автоматическими клапанами, регуляторами и редукторами. С их помощью происходит нормализация давления. Она состоит из следующих комплектующих частей:

  1. Магистраль внутреннего вида
  2. Наружная, магистраль которая присутствует в каждом населенном пункте
  3. Автоматизированное управление
  4. Система защиты электромеханического вида
  5. Регуляторы.

Рис 4. Устройство

Существует несколько способов прокладки и монтажа газопроводов. Чтобы выбрать лучший вариант, специалисты предварительно анализируют условия его создания, а также местность.

Документы

Газ — штука опасная, а потому требует подхода с нескольких сторон. В том числе и сбору документации. Сюда входят правоустанавливающие бумаги на землю и сам дом, заключение о технических возможностях работ, разрешение на проведение газификации, копии личных документов, техпаспорта из БТИ, топографическая карта расположения всех строений на участке, которые должны газифицироваться в определенном масштабе, карта коммуникаций с предполагаемым газопроводом, заверенная газовой службой. И это только приблизительный перечень. На самом деле, на всем этапе выполнения прокладки газопровода будут еще документы. Тем более, если речь идет о подземном газопроводе.  В случае если газопровод будет проходить через другие участки, добавляется письменное разрешение хозяев других участков.

Также стоит отметить, что некоторые услуги будут платными, и этот момент нужно учитывать. Например, получение технических условий для проведения газа в частный дом. Этот документ делается в течение месяца, а чтобы его получить, в «горгаз» необходимо предоставить практически все вышеуказанные бумаги.

Способы обустройства

Надземный трубопровод доступен для ремонта, но более трудоемок в строительстве

Чтобы провести линию к дому, применяются различные методы монтажа, каждый из которых имеет свои плюсы и минусы.

Надземный способ позволяет существенно сэкономить на рытье канавы и без особых осложнений решить вопрос с проходом трассы через участки соседей. Вместе с тем, магистраль уязвима перед силами природы и человеческим фактором. Нет никаких гарантий, что трубопровод не будет поврежден вандалами или в него не врежется сосед.

Подземный вариант полностью исключает возможность постороннего вмешательства со стороны третьих сил. При планировании следует учитывать, что минимальное расстояние от других коммуникаций должно быть 80 см

Кроме этого, следует обращать внимание на состав грунта в месте строительства. Если в нем высокое содержание коррозионных элементов, они быстро приведут к разрушению металла

Устройство коммуникаций

Газовые трубы прокладываются разным образом. Метод зависит от задачи и особенностей эксплуатации.

Подземные коммуникации – наиболее безопасный способ укладки и самый распространенный. Глубина укладки разная: газопровод, передающий влажный газ должен размещаться ниже уровня замерзания грунта, газовые трубы, перемещающие осушенную смесь – от 0,8 м ниже уровня земли. Расстояние газопровода до жилого здания нормируется СНиП 42-01-2002. Газовая труба может быть стальной или полиэтиленовой.

  • Наземные системы – разрешается в случае возникновения искусственных или естественных преград: строения, водные протоки, овраги и так далее. Наземное устройство допускается на территории промышленного или крупного коммунального строения. По СНиП для надземных коммуникаций допускается только стальные газоводы. Расстояние до жилых объектов не устанавливается. На фото – наземный газопровод.
  • Внутренние сети – расположение внутри строений и расстояние между стенами и трубопроводом определяется установкой объектов потребления – котлов, кухонного оборудования и так далее. Не допускается укладка газоводов в штробы: доступ к любому участку трубы должен быть свободным. Для организации внутренних сетей применяются стальные и медные изделия.

На дачных участках сооружение наземного варианта является обычным делом. Причина – экономичность такого решения.

Допустимые расстояния

СНиП 42-01-2002 определяет дистанцию между домом и газовой трубой по величине давления газа. Чем выше этот параметр, тем большую потенциальную опасность представляет газовод..

  • Между фундаментом обитаемого дома и газопроводом с низким давлением соблюдается расстояние в 2 м.
  • Между газовыми трубами со средней величиной параметра и строением – 4 м.
  • Для системы высокого давления установлено расстояние в 7 м.

Дистанцию между домом и надземным сооружением СНиП не регулирует. Однако устанавливает охранную зону вокруг наземного газопровода – по 2 м с каждой стороны. Зона должна быть выделена. Соответственно, при постройке дома следует учитывать соблюдение этой границы.

Строительные правила регулируют размещение газовой трубы относительно оконного и дверного проема – не менее 0,5 м, а также расстояние до кровли – не менее 0,2 м.

К чему придуманы нормы расстояния до строений и предметов от газовой трубы? Увы, часто мы пренебрегаем нормами СНИП, особенно на приусадебных и дачных участках. Особенно пренебрежительное отношение к нормам в том случае, если угроза штрафа маловероятна. Но в штрафе ли дело?

Нормы, в которых прописано расстояние от газовой трубы, – это наша же безопасность. Несоблюдение или недостаточное соблюдение может обернуться чем-то более страшным, нежели штрафные санкции. Так неужели жизнь стоит того, чтобы пренебрегать данными показателями, пусть даже это не совсем удобно?

Современные нормы подходят для проектирования новых систем газоснабжения, а также модернизации уже имеющихся. По ним основные газоотводы для бытового использования не превышают давления в 1,6 МПа. По этим же нормам проектируется газоснабжение в дачных и коттеджных поселках.

Не подходят данные нормы для систем газоснабжения промышленных организаций, например, нефтеперерабатывающих компаний, черной металлургии и прочих.

Состав системы газоснабжения:

  • наружные трубопроводы;
  • внутренние;
  • оборудование и агрегаты для контроля, измерения, подачи газа, а также обслуживания системы.

Правила и технология

Создание – это длинный процесс, который разделяют на несколько этапов с соблюдением норм, техники безопасности и иных аспектов. Включается подготовительная стадия, на которой осуществляется разработка плана со всеми необходимыми работами. Это первый этап, являющийся основой для проведения монтажа труб. Разработанная схема должна содержать информацию о климатически условиях, какой грунт присутствует, разметка участка, где планируется его внедрить.

На втором этапе происходит установка системных коммуникаций для будущего газопровода с последующими пусконаладочными работами.

Третий этап является заключительным, где происходит проверка и контроль смонтированной системы. Как правило, перед запуском происходит ее тестирование, все ли элементы герметично соединены между собой во избежание возможных утечек. Проверка гидравлики должна быть сделана только после того, как будут зафиксированы все составляющие элементы.

Еще один аспект, заслуживающий внимание, это огнеопасность конструкции, поэтому поблизости категорически запрещается начинать строительные работы иных объектов. Как правило, охранная зона обозначается специальными столбиками

Рис. 10 Схема монтажа

Основные составляющие газопровода

Голубое топливо поступает по газопроводам через специальные распределительные станции, где клапаны автоматических регуляторов должны снижать давление и обеспечивать его стабильный требуемый уровень.

Газопроводные сети состоят из:

Схема газопровода

  • внутренней магистрали;
  • наружной магистрали населенных пунктов;
  • системы автоматизированного управления;
  • средств электрохимической защиты;
  • регуляторных пунктов.

Вариантов монтажа газопровода может быть несколько. Выбор способа монтажа зависит от многих параметров и конкретного случая. Учитываются климатические условия, застроенность участка и другие параметры.

Прокладка подземных газопроводов

Данный вид монтажа включает в себя прокладку газопровода под землей. Как правило, подобный монтаж требует заранее подготовленные вырытые траншеи. При этом следует учитывать глубину вырытого канала и проводки коммуникации согласно проекту, она должна быть не менее 0,8 м. При выборе месторасположения необходимо учитывать расстояние до зданий, сооружений и других коммуникаций (канализация, тепловая сеть). Нежелательно прокладывать подземный газопровод вблизи деревьев, поскольку их корневая система может затруднить его ремонт и эксплуатацию. При прокладке труб и сборки газового устройства таким способом следует учитывать следующие моменты:

Схема укладки подземного газопровода

  • промежуток между газопроводом и другими подземными коммуникациями должен быть не менее 0,2 м;
  • на участках пересечения с коммуникационными коллекторами газопроводные трубы нужно протягивать в футлярах;
  • газовая магистраль размещается выше других инженерных сетей;
  • футляры должны выводиться за пределы пересечения на расстояние не менее 0,2 м;
  • с помощью гидроизоляционных материалов обрабатываются концы футляров.

Виды бестраншейной прокладки труб

Другим способом подземного монтажа является бестраншейный вариант прокладки. Подобный вариант является наименее затратным. Преимущества бестраншейного способа прокладки газопровода в следующем:

  • яуменьшает финансовые затраты на устройство газопровода;
  • снижает время проведения монтажа.

Подземный способ прокладки газопровода является наиболее безопасным, однако реализация такого монтажа обходится дороже.

№8. Требования безопасности при прокладке газопровода

Прокладка и функционирование газопровода сопрягается с большими рисками. Чтобы обеспечить полную безопасность, необходимо соблюдать ряд правил. Прежде, чем начинать работы по подключению частного дома к централизованному газопроводу, необходимо уведомить об этом местную газовую службу. Он должна сообщить о параметрах давления в газопроводе, к которому осуществляется подключение, и провести техническое согласование, после чего составляется проект работ.

В соответствующих СНиПах и правилах пожарной безопасности указано, как и где должны проходить трубы газопровода, чтобы обеспечить максимальную безопасность их эксплуатации.

Надземный газопровод используется на предприятиях, а также в тех случаях, когда почва имеет повышенную коррозионную активность. В этом случае руководствуются такими нормами:

  • высота трубы в месте скопления людей должна быть не менее 2,2 м, над проезжей частью – более 5 м;
  • в местах, где отсутствует движение людей и транспорта, допускается монтаж на высоте 0,35 м;
  • в местах пересечения с системами электроснабжения необходимо организовать электрозащиту.

При подземной прокладке газовых труб к дому необходимо придерживаться следующих правил:

  • глубина расположения труб зависит от глубины промерзания грунта, но, в любом случае, не ниже 0,8 м. На участках, где проводятся пахотные работы или обильное орошение, прокладывать трубы лучше на глубине не менее 1,2 м;
  • расстояние газопровода от дороги – не менее 3 м;
  • расстояние трубопровода низкого давления до стены дома – не менее 10 см, ввод в жилище осуществляется посредством гильзы.

Теперь самое интересное – нормы монтажа труб газопровода внутри квартир и домов:

  • в жилых помещениях газовые трубы располагаться не могут;
  • запрещен монтаж газовых труб в труднодоступных местах, их нельзя прятать за декоративной обшивкой. Исключения составляют те случаи, когда внешний декор можно легко убрать в случае необходимости, чтобы предоставить доступ ко всей трубе;
  • высота расположения газовой трубы от пола – не менее 200 см;
  • монтаж газовых труб возможен в помещениях с высотой потолка не менее 220 см и нормальной вентиляцией;
  • при нахождении газопровода на кухне вентиляция этого помещения не может быть смежной с жилыми комнатами;
  • газовая труба не должна перекрывать оконные и дверные проемы;
  • длина гибкого участка газопровода не должна быть более 300 см;
  • потолок над газопроводом должен быть отделан негорючей штукатуркой;
  • для монтажа газовой колонки необходима стальная или оцинкованная вытяжная труба, но ни в коем случае не гофрированная алюминиевая. Естественно, необходимо предусмотреть в конструкции колонки наличие предохранителя, который перекроет подачу газа, если пламя погаснет;
  • расстояние от тонкостенной металлической трубы до электрического кабеля должно быть не менее 25 см, до щитка – 50 см;
  • лучше исключить соседство газовых труб и охладительных приборов;
  • прокладка газовых труб в кухне по полу, под раковиной или около посудомоечной машины запрещена;
  • труба должна быть надежно закреплена на стене с помощью хомутов и скоб.

Что же касается диаметра труб, то при расчете необходимо использовать такие параметры, как длина газопровода, температура газа, допустимое падение давления, тепловую мощность оборудования и расход газа. Чтобы правильно рассчитать диаметр труб газопровода, необходимо воспользоваться сложными формулами – лучше доверить эту задачу проектировщикам. В сети есть онлайн-калькуляторы, которые смогут быстро рассчитать требуемый диаметр в зависимости от введенных данных. Также на помощь могут прийти специальные таблицы.

Статья написана для сайта remstroiblog.ru.

Выводы и полезное видео по теме

Видео о сборе документов, требованиях, оборудовании и его обслуживании:

Ролик расскажет о необходимых документах, ориентировочных ценах, приобретении оборудования, проблемах подключения и основных этапах процесса:

Использование природного газа для отопления частного дома, один из самых экономичных способов. Все расходы на газификацию относительно быстро окупаются. Единственный недостаток такой системы — повышенная опасность. Но правильный монтаж, своевременное обслуживание и эксплуатация оборудования без нарушений сводят все риски к минимуму.

Заключение договора

После составления проектной документации и получения разрешения на газификацию капитального строения, стороны заключают договор о подключении. Этот документ заключается в установленном Гражданским Кодексом РФ порядке. Согласно договору исполнитель (ГРО) обязан подключить дом или другое капитальное строение к газораспределительной сети с учётом всех параметров, указанных в технических условиях. В свою очередь, заявитель должен оплатить услуги по технологическому присоединению. Договор заключается письменно в двух экземплярах. Каждая из сторон получает по одному экземпляру, который содержит следующие условия:

  • список технических работ по подключению;
  • обязательства сторон;
  • сроки проведения работ;
  • стоимость проекта газоснабжения (за исключением случаев, когда проект разработан сторонней организацией);
  • размер и сроки внесения заявителем платы за технологическое подключение;
  • порядок разграничения принадлежности сетей газопотребления и газораспределения;
  • ответственность сторон за несоблюдение пунктов договора.

Здесь перечислены основные условия договора. В зависимости от региона, местоположения объекта, удалённости газовой магистрали от участка и других причин, в договор могут быть внесены дополнительные пункты.

Порядок газификации индивидуального жилого дома в рамках договора комплексного обслуживания

Сроки заключения договора и подключения газоснабжения к капитальному строению, строго регламентированы законодательством в зависимости от категории заявителя. Владельцы жилых, дачных и садовых домов относятся к первой категории заявителей, так как часовой расход газа не превышает 20 м3.

Если газопровод проходит недалеко от дома, то проект договора направляется владельцу в течение 5 дней, без учёта выходных. В остальных случаях, заявителям первой категории проект договора должны отправить в 15-дневный срок. Заявителю на рассмотрение договора предоставляется 10 дней. О несогласии с каким-либо пунктом договора, домовладелец должен уведомить исполнителя в течение этого времени. Договор считается заключённым с того дня, когда исполнитель получит подписанный заказчиком экземпляр. Изменение условий возможно при обоюдном согласии сторон и оформляется дополнительным соглашением.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Дуэт-дом
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
