Схема канализации в частном доме своими руками пошагово

Факторы, влияющие на глубину прокладывания канализации

Расчет глубины прокладывания канализационных труб происходит с учетом следующих параметров:

климатическая отметка, которая отображает мощность ежегодного промерзания грунта, данный показатель регламентируется нормативным актом СНиП 2.01.01.82;
технические свойства материалов, используемых при строительстве;
специфические особенности трубопровода;
глубина, на которой происходит соединение канализационной системы с коллектором или с септиком;
рельеф местности;
максимальная динамическая нагрузка, действующая на канализационную систему (если прокладка осуществляется под автодорогой).

Глубина промерзания грунта – основополагающий фактор

Таблица глубины промерзания грунта для различных регионов России

Проектирование канализационных трубопроводов начинается с определения глубины промерзания почвы, в которую будет уложена канализация. Измеряющаяся в стандартных единицах измерения максимальная глубина, ниже которой влага в грунте не кристаллизуется, считается отметкой промерзания грунта. От нее и зависит глубина заложения канализационных труб.

Ниже отметки промерзания, грунт не замерзает, его объем не увеличивается и, следовательно, на проложенный в нем трубопровод не оказывается никакого воздействия. Глубину промерзания для каждого региона можно найти в сборнике нормативов «Строительная климатология», в разделе картографических материалов.

Недостаточное углубление трубы может привести к появлению в ней ледяной пробки в зимний период и повреждению трубы

Если по каким-либо причинам не удается обратиться к сборнику, поможет местная метрологическая служба. Сотрудники организации назовут Вам значение показателя, которое было выявлено в результате многолетних изучений свойств грунта. К примеру, исследования показали, что в средней полосе России глубина промерзания составляет в среднем 1,4 м, в районе Севера – 1,8÷2,4 м, а на побережье Черного моря – 0,8 м.

Особенностью строительства канализации является то, что, в отличие от водопроводных сетей, глубина залегания канализационных труб рассчитывается путем вычитания из показателя глубины промерзания грунта некоторого расстояния, так как канализационные трубы транспортируют стоки плюсовой температуры. Значение, на которое уменьшается глубина закладки, зависит от диаметра канализационных труб:

при диаметре до 0,5 м оно составляет 0,3 м. Например, чтобы провести канализацию в дом, используя трубы диаметром 0,4 м, в местности с глубиной промерзания грунта 1,6 м, необходимо заложить трубы в почву на глубину 1,30 м(1,60 – 0,30 = 1,30 м);
при большем диаметре труб – 0,5 м. Например, благоустроить тот же самый дом, но применив трубы с диаметром 0,6 м, необходимая глубина укладки канализационных труб будет равна 1,10 м (1,60 – 0,50 = 1,10 м).

Выполнив расчет канализационных труб, приступают к выкапыванию траншей, в которые далее укладывают трубопровод. Сократить расходы на земляные работы возможно, делая траншеи максимально узкими. Уменьшение же глубины залегания труб запрещено.

Особенности рельефа

Глубина закладки канализационных труб также будет сильно зависеть и от особенностей рельефа местности. При строительстве канализации на относительно ровном участке глубина залегания будет одинаковой по всей длине трубопровода.

При сложном рельефе местности труба канализации в любой точке магистрали должна находиться ниже уровня промерзания

Но если ландшафт имеет ярко выраженные расхождения по высоте, глубина прокладки канализационной трубы рассчитывается от самой низшей точки ландшафта на участке. В этом случае утверждение, что чем выше в грунт закладываются трубы, тем меньше затрат на материалы и земляные работы, не верно, ведь в результате получится сложная волнообразная конструкция магистрали. Для неровных местностей целесообразно строительство прямого канализационного трубопровода на постоянную глубину с некоторым уклоном.

Совет от профессионала: Когда канализационная система проложена в местах передвижения автомашин или людей, необходимо учесть динамическую нагрузку на полимерный трубопровод. В таких участках укладка должна производиться закрытым способом или применять армированные полимерные гофрированные трубы.

Устройство канализации в частном доме своими руками: поэтапная инструкция

Весь процесс сооружения канализации можно легко поделить на несколько последовательных этапов.

Подготовительный этап

На этом этапе чертят общий чертеж всей системы

Особое внимание уделяют внутридомовым коммуникациям. Это сильно поможет в расчетах потребности труб и других деталей

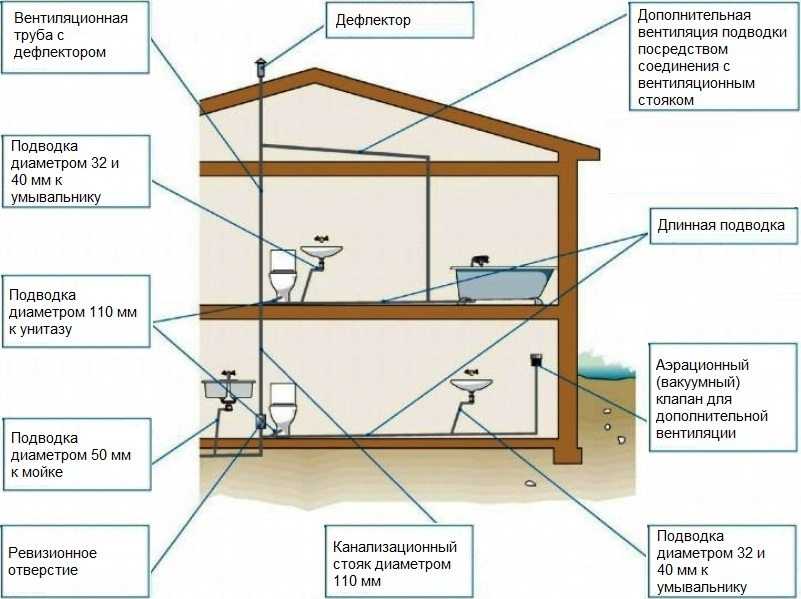

Схема внутренней канализации в частном доме

Подводка к стояку чаще всего производится трубами 50 мм в диаметре. Сам стояк и горизонтальные трубы, идущие на выход из дома, делают 100 – 110 мм в диаметре. Фановая труба делается аналогичной по диаметру стояку, а зачастую просто является его продолжением. Исходя из этого, подсчитывают необходимое количество труб разных диаметров.

Для соединения внутренней системы с внешней, а также для устройства наружных коммуникаций, применяют гофрированные трубы. Это обеспечивает надежность при подвижках грунта, так как ребра жесткости предотвращают деформацию. Необходимо учитывать, кроме того, устойчивость к химическим загрязнителям, надежность и удобство всех соединений, рельеф внутренней поверхности, который должен быть гладким.

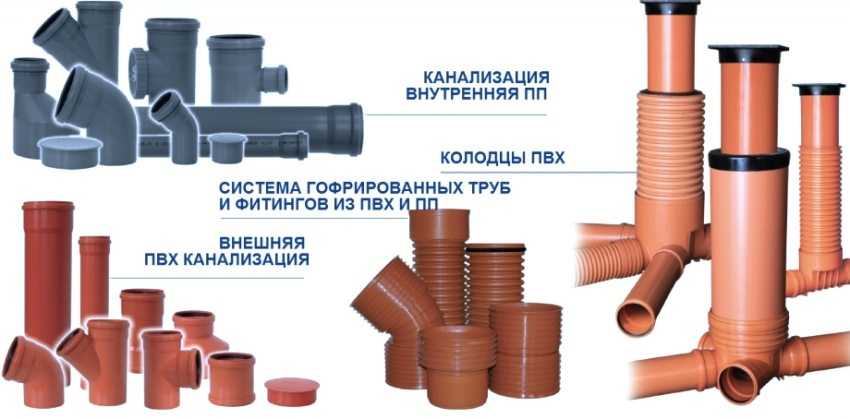

Виды труб, используемые для монтажа внешней и внутренней канализации частного дома

Подготовка инструмента. Какая бы схема, глубина укладки канализации в частном доме не была, для реализации проекта требуется специальный инструмент:

пила для пластика. Она называется «подрезная» и нужна для урезания труб по размерам;
острый нож для срезания заусениц на срезах и создания фаски на концах трубы;
комплекты монтажных резиновых уплотнителей.

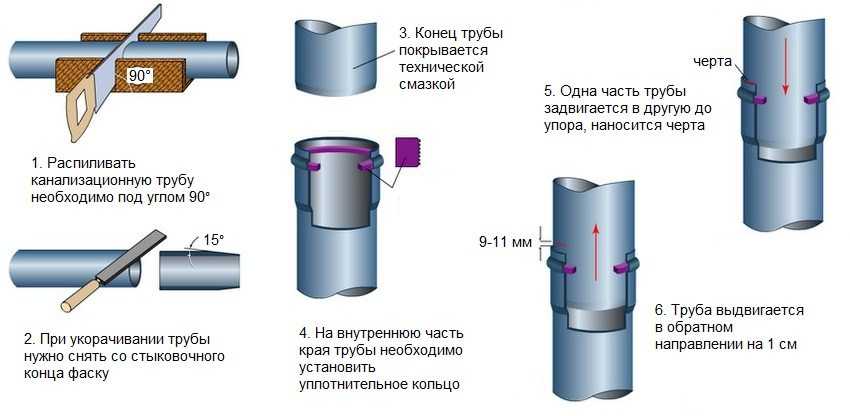

Инструкция по распиливанию и соединению пластиковых канализационных труб

Подготовка фасонных частей. Для монтажа канализации недостаточно иметь только трубы. Нужны еще и разнообразные фасонные части для их соединения:

отводы, которые предназначены для формирования углов. Бывают 45 или 90 градусов. На концах они имеют раструбы с уплотнителями для плотного соединения труб;
переходные отводы предназначены для создания переходов между двумя трубами одного диаметра;
тройные или четверные соединительные фитинги, с помощи которых реализуют разветвление трубопровода;
переходные муфты обеспечивают плавный переход между трубами различных диаметров.

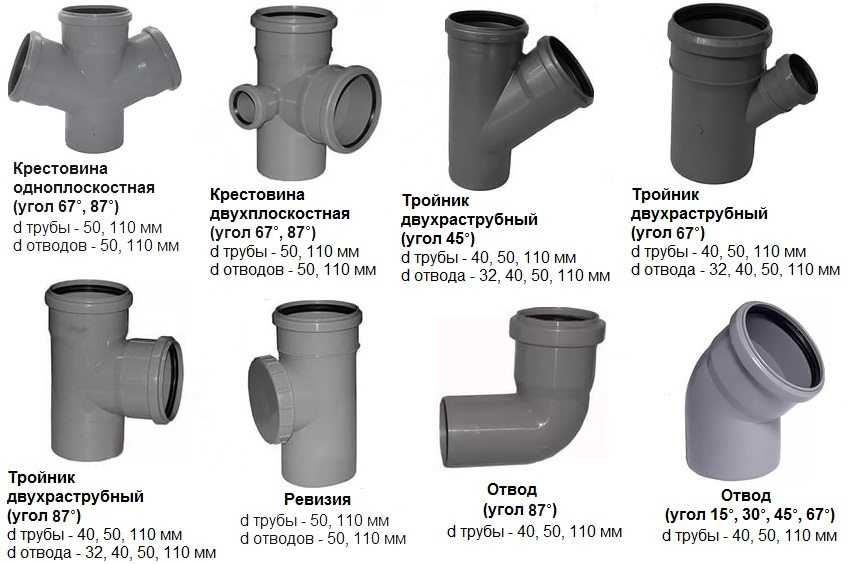

Виды канализационных соединений

Основной этап монтажа внутренней канализации

Монтаж канализации своими руками в частном доме, видео которого можно без труда посмотреть, не является особо сложной работой, если все расчеты и приготовления сделаны правильно. Вначале устанавливают вертикальные стояки в нужном количестве. Чаще всего их прокладывают от цоколя до крыши, совмещая таким образом с вентиляцией.

Место для установки стояков выбирают ближе к унитазам, так как они должны находиться не далее 1 м от стояков. Если два унитаза расположены на одной вертикальной линии, а сам дом имеет небольшую горизонтальную площадь, то достаточно будет установить всего один стояк. Самый дальний сантехнических прибор должен быть удален от него не более, чем на 5 м.

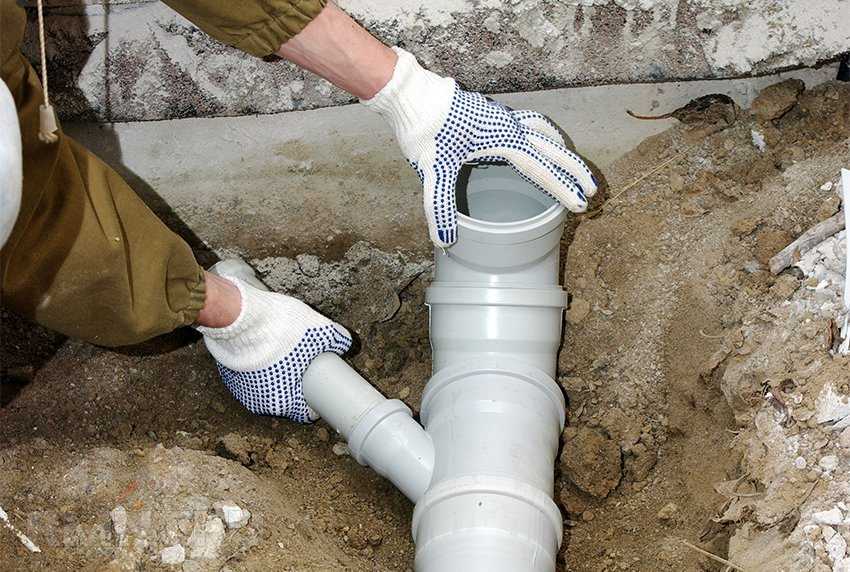

Монтаж канализации частного дома своими руками

К стояку подсоединяют подводные трубы. В первую очередь подключают трубы унитазов. Они должны быть ниже остальных. Затем присоединяют все остальные боковые ответвления. Допускается на один подвод устанавливать несколько сантехнических приборов. При этом толщина подводящей трубы должна браться с учетом их общей производительности.

Подключение сантехнических приборов через сифоны является заключительным этапом сооружения внутренней системы канализация своими руками в частном доме. Видео этого процесса обычно снабжают комментариями по присоединению сифонов и их назначению. Способы монтажа, схема, глубина укладки наружной канализации в частном доме зависят от выбранного типа утилизации стоков, свойств грунтов и поведения грунтовых вод. Поэтому рассматривать их необходимо в контексте конкретных обстоятельств.

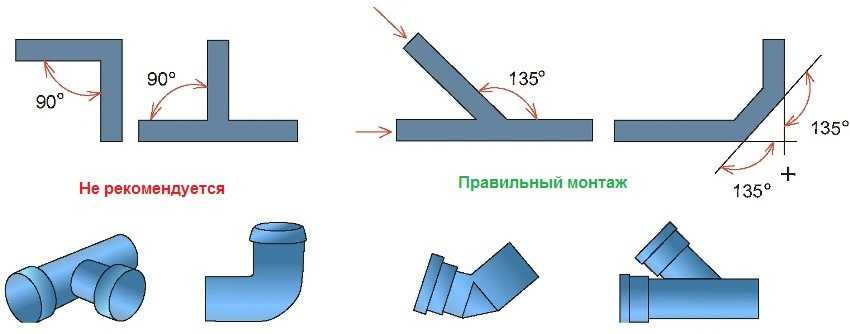

Не рекомендуется стыковать трубы канализации под углом 90°

Грамотно выполненное проектирование и правильный монтаж канализации обязательно обеспечит ее бесперебойную работу. Безаварийность и надежность системы зависит от качества ее сборки, выполнить которую можно только зная необходимые инструкции. Они были подробно изложены выше.

Канализация в частном доме: варианты материалов для изготовления

Материал выбирают в зависимости от его характеристики и стоимости. Еще учитывают, насколько он подходит для выбранного способа обустройства канализации. Используют автомобильные покрышки, бетон или бетонные кольца, кирпич или готовые емкости из пластика.

Автопокрышки

Их специально не покупают в магазине, чтобы соорудить канализацию. Берут старые шины, которые уже нельзя использовать для автомобиля. Шины применяют для небольших выгребных ям на дачных участках. Еще из них часто делают отдельную выгребную яму для сбора стоков из бани.

Из покрышек не получится сделать большую выгребную яму. Фото: lanshaft.com

Бетонный раствор

Его используют, чтобы делать долговечную водонепроницаемую конструкцию. Преимущество бетона — возможность сделать все самостоятельно. Для замешивания раствора лучше использовать бетономешалку, но это не обязательно. Раствор можно смешать в обычной старой ванне или другой емкости большого размера. Недостаток заливки раствором — нужно много времени, чтобы сделать яму. Стены заливают постепенно — за один раз можно сделать высоту не больше, чем 50–70 см. Потом ждут, когда слой застынет и наберет прочность. Если сразу залить стенки емкости, они не будут прочными — в них быстро образуются трещины, материал начинает крошиться и пропускать стоки.

Бетонные кольца

Их тоже делают из бетона. Отличие в том, что кольца покупают готовыми — не нужно замешивать раствор и заливать его в формы. Чтобы установить кольца, выкапывают яму, заказывают необходимое количество материала. Потом готовые блоки устанавливают друг на друга. Швы ними герметизируют, а внешнюю и внутреннюю поверхность покрывают раствором, который усиливает водонепроницаемость. Недостаток бетонных колец — большой вес материала. Чтобы их привезти, нужна грузовая машина, а для укладки в подготовленную яму заказывают подъемник.

Кирпич

Кладка кирпича тоже требует времени, но меньше, чем при самостоятельном заливе раствора. В отличие от него не нужно выжидать время, пока слой наберет прочность. Для кладки часто используют вторичный материал, который получают после разбора старых сооружений — сараев, заборов, гаражей, домов.

Еврокубы и пластиковые емкости

Их удобно использовать — покупают готовую емкость и устанавливают в подготовленном месте. Недостаток способа в том, что емкости бывают разной прочности и этот показатель нужно учитывать в зависимости от типа почвы, глубины ее промерзания, уровня грунтовых вод, возможности подтопления.

Основные положения санитарных норм и правил

В 1985 году были утверждены Санитарные Нормы и Правила, согласно которым должна производиться установка канализационных систем. В этом же документе имеются рекомендации относительно нюансов проведения монтажных работ. В частности там содержится информация, касающаяся глубины укладки трубопровода и прочие важные моменты.

В правилах прокладки канализационных труб указано, что глубина их закладки должна составлять не менее 30 –50 сантиметров от отметки промерзания почвы в каждом регионе – расчет осуществляется от самой нижней точки магистрали. Когда работы производятся на участках с повышенной нагрузкой, оказываемой на поверхность грунта (к примеру, под дорожным полотном), укладывать изделия следует глубже, иногда на отметке 9 метров.

Документом регламентируется, как должен производиться монтаж канализационных труб в траншеях:

В месте, где запланирована прокладка отвода канализации от частного домовладения, нужно в обязательном порядке уплотнить землю. Это позволит не допустить размыв инженерной конструкции грунтовыми водами во время обильно выпадающих атмосферных осадков.
Прокладка наружного трубопровода считается правильно выполненной в том случае, если создан уклон магистрали, который должен составлять от 1 до 2 сантиметров на один погонный метр. Это требование необходимо соблюдать потому, что в бытовых канализационных конструкциях нет напорного давления.
Технологией прокладки канализационных труб в траншею предусмотрено, что в собственном доме в месте, где трубопровод круто изгибается, нужно обустроить специальный колодец. Это позволяет сделать выполнение ремонтных работ более простым и в кратчайшие сроки поменять пришедший в негодность участок магистрали.

Имеется еще правило, касающееся укладки труб для канализационной конструкции в землю. Оно гласит, что на дно траншеи нужно насыпать слой песка толщиной минимум 15 сантиметров, благодаря чему будет обеспечена устойчивость системы и удобная ее эксплуатация. Аналогичным слоем следует засыпать канализационную магистраль сверху. Применение засыпки упростит доступ к трубопроводу при необходимости провести ремонт.

Монтаж системы своими руками в частном доме

После того как выгребная яма размещена на участке, можно приступать к рытью траншеи нужной глубиной. В центральной части России это 2-2,5 метра, в северных районах – на метр больше, а южным регионам 1-1,5 метра. Траншею начинают копать от места приема сточных вод на верх, к дому.

Теперь на дно ямы по всей длине насыпают мелкую песчано-гравийную смесь, «подушку». Лучше сразу хотя бы немного «прострелять» уклон и выровнять песок.

Следующим этапом будет прокладка самого трубопровода. В начале конец заводится в колодец так, чтобы раструб смотрел по направлению к дому. Желательно сразу закрепить трубу в отверстии раствором или пеной. Дальше их последовательно соединяют холостым концом в раструб. Чтобы упростить процесс, резинки смазывают моторным маслом или специальной смазкой.

Каждую трубу меряют на соответствие нужному уклону. Это можно сделать строительным уровнем, но лучше взять нивелир.

После сборки внешней линии, магистраль выравнивают по всей длине, чтобы весь прямой участок просматривался в отверстие.

Теперь нитку посыпают песком и аккуратно подбивают края. Затем насыпается так называемый защитный слой того же песка.

В зависимости от протяженности наружного участка системы каждые 8-10 метров на поверхность вытягивают фановый стояк. Для этого вставляется стыковочный тройник раструбом вверх, а в него – труба того же диаметра. Монтировать фановый стояк нужно на уровень засыпки грунта, чтобы он немного торчал из земли.

Как только трасса проложена пора заводить систему в дом. Зачастую подкапывают яму прямо под фундамент дачи и проделывают отверстие в полу комнаты, где будет санузел или кухня. Это наиболее практичный способ завода трубы.

Между перекрытием, фундаментом или полом не нужно вставлять никакие гильзы. После монтажа отверстие необходимо хорошо и плотно заделать, чтобы избежать размыкания стыков во время эксплуатации.

В случае если выкопать ров нужной глубины не представляется возможным, слив необходимо теплоизолировать. Утепление наружной канализации осуществляется при помощи таких материалов:

Минеральная вата.
Стекловолоконная ткань.
Пенополистирольная скорлупа.
Крупные древесные опилки и рубероид.

Способ теплоизоляции у всех материалов практически одинаковый. Не нужно укутывать магистраль полностью, достаточно только положить утеплитель наверх, и можно сыпать защитный слой. Однако это не относится к пенополистирольной скорлупе, так как она состоит из двух полуцилиндров, которые надевают на трубу целиком и только потом стыкуют между собой в траншеи.

Как устроена канализация в частном доме: схема, глубина укладки труб и параметры оборудования

При строительстве частного загородного жилья чаще всего используются индивидуальные проекты, поэтому невозможно создать типовой проект канализации, который без изменений параметров можно было бы применять в любых случаях. Тем не менее, существуют основные этапы и правила проектирования канализационных систем. На начальном этапе всегда разрабатывается общая схема канализации в частном доме.

Глубина укладки наружного трубопровода и погружения емкостей септиков рассчитывается в соответствии с климатическими условиями и особенностями геологии грунта на участке. Пропускная способность всей системы определяется по числу постоянно проживающих в жилище персон и наличию тех или иных санитарных бытовых устройств.

Система внешней канализации частного дома

Любая канализационная система является совокупностью нескольких взаимозависимых модулей:

Внутренняя трубопроводная система состоит из определенного количества канализационных труб, соединенных в единый канал посредством фасонных частей. Она имеет единственный выход из дома и соединена с наружной канализацией через обратный клапан, который предотвращает подъем воды в нее при переполнении наружных емкостей. Внутренние сети могут присутствовать не только собственно в доме, но и в других благоустроенных строениях на всей территории участка. В этом случае, от каждого из них будет отдельный выход в наружную систему.
Наружная канализация может представлять собой: выгребную яму, накопительную емкость, септик или станцию биологической очистки. В зависимости от ее сложности и габаритов, общая система может иметь различное устройство и принцип работы. Соединяется со всеми сооружениями на участке, имеющими внутренние сети канализации.
Ливневая канализация, которая не всегда присутствует на участке. Может иметь отдельный сток, а может быть подключена и к общей канализационной системе, если позволяет ее производительность.

Устройство ливневой (дождевой) канализации

Основные расчеты, производимые при проектировании канализации

При устройстве канализации в частном доме своими руками каждый элемент всей системы должен быть подобран оптимально и подключен к сети там, где требуется по нормативам. Для этого производятся следующие расчеты:

определяются места установки каждого сантехнического устройства внутри дома в согласии с нормативами и правилами. Здесь же проектируется и способ подключения этих устройств к системе;
выбирают способ отвода сточных вод из системы. Существуют напорные и самотечные варианты проектов. В частных домах чаще всего применяют более простой второй вариант. Однако, в этом случае производят расчет угла наклона труб;
угол наклона труб канализации сильно зависит от их диаметра и, конечно, длины. По нормативам следует наклонять трубу диаметром 50 мм по 3 см на каждый метр, трубу с диаметром 100 — 110 мм на 2 см/м.п. Для труб свыше 160 мм в диаметре достаточно наклона 0,8 см/м.п;

Схема необходимого наклона канализационных труб при их монтаже

для вычисления требуемого диаметра трубы подводки оценивают мощность каждого сантехнического устройства;
находят оптимальное место для установки стояков и фановых труб. Эта конструкция служит для компенсации давления во всей системе.

Особенности проектирования наружных частей канализации

При проектировании наружной канализации учитывают экологические требования по ведению приусадебного хозяйства. К примеру, близкое расположение колодца или скважины для подачи питьевой воды исключает возможность сооружения септиков без многоступенчатой очистки.

Кроме того, принимают во внимание способ отвода стоков. Это может быть централизованный отвод, но чаще всего используется автономная система утилизации

Объем накопительной емкости и производительность очистных устройств зависит от количества обитающих в доме людей и их водопотребления.

Канализация в частном доме с использованием септика

Наружная канализация должна быть единым целым с внутренней разводкой канализационных труб. Когда готовится схема канализации в частном доме, глубина укладки выходной трубы должна быть заложена ниже уровня промерзания грунта, либо необходимо предусмотреть эффективную систему обогрева или теплоизоляции.

Правила расположения устройства для утилизации стоков следующие:

Обычная выгребная яма – 15 м от стенок фундамента дома.
Переливной колодец должен находиться не ближе, чем 12 м.
Любой тип септиков – 5 м.
Современные станции биологической очистки можно приблизить до 3 м.

Пример обустройства системы канализации с применением станции биологической очистки

Как определяется точное значение

Для некоторых, расчет уклона может показаться сложным, а все потому, что в справочных изданиях норма уклона указана в виде дробей 0,04 или 0,008. Если вы привыкли ориентироваться по градусам, то эти цифры могут быть и вовсе не понятны. На самом деле все просто. Дробь – это соотношение значения понижения трубы к длине трубы. Если всю длину трубы в метрах умножить на значение уклона, тогда получится результат высоты всего уклона на всей продолжительности трассы. Вот для примера: если вся длина составляет 7,6 м, а снижение необходимо на 0,07, то между концом трубы и уровнем ее начала необходим перепад, вот как это выглядит в цифрах:

Н = 7,6 × 0,07 = 0,53 м, то есть 53 см Расчет уклона трубы

Сейчас читают

Расчет наполняемости трубы

Значение уклона напрямую будет зависеть только от диаметра канализационной трубы. В большинстве случаев при сооружении канализации в загородном доме применим безрасчетный метод, при этом используются показания рекомендованные в СНиП. Однако, в некоторых случаях, его можно высчитывать по очень простой формуле:

V √ H/d ≥ K

В этом случае «К» будет обозначать коэффициент уклона, «V» скорость движения стоков внутри трубы, «Н» мера наполнения трубы и «d» диаметр труб.

Обратите внимание! Во время расчетов важно следить за тем, чтобы соотношение скорости движения стоков к наполнению трубы не было больше «К». Например, в стальных трубах он равняется 0,6, а в стеклянных или пластиковых – 0,5. Исходя из этого, требуется учесть тот фактор, что скорость движения стоков не должна быть меньше 0,7 м/сек или даже быть больше, а наполнение самой трубы должно быть не менее 0,3 м/сек

Если канализационная система будет сильно нагружена, тогда в процессе ее проектирования используются усложненные расчеты. Если вы имеете частный загородный дом, то подойдет и безрасчетный вариант определения уклона, так как в таких условиях канализационная система не будет испытывать больших нагрузок. Как правильно отмерять

Исходя из этого, требуется учесть тот фактор, что скорость движения стоков не должна быть меньше 0,7 м/сек или даже быть больше, а наполнение самой трубы должно быть не менее 0,3 м/сек. Если канализационная система будет сильно нагружена, тогда в процессе ее проектирования используются усложненные расчеты. Если вы имеете частный загородный дом, то подойдет и безрасчетный вариант определения уклона, так как в таких условиях канализационная система не будет испытывать больших нагрузок. Как правильно отмерять

Минимальный уклон канализационной трубы по СНиП для квартиры имеет свои четкие показатели: 50Ø – 3 см/м. 100Ø – 2 см/м.

Итак, как рассчитать уклон канализации, чтобы не промахнуться и попасть в этот небольшой зазор? В этом случае нельзя ориентироваться просто по уровню пола. Они не всегда идеально ровные, поэтому использовать их, как эталон, не следует. Лучше всего применить лазерный уровень или хотя бы пузырьковый. Можно также поступить следующим образом: натянуть леску от начала к концу прокладки трубы, но этот вариант не оптимальный. Лучше всего использовать уровень, который точно поможет соблюсти небольшой уклон.

Вот некоторые показатели, которые подскажут, какой угол уклона канализационной трубы предназначается для отдельных размеров труб канализации: 50Ø мм – будет иметь оптимальный показатель 0,03. 85Ø — 100Ø мм – будет иметь 0,02. Для отвода стоков из умывальника используются трубы 40Ø — 50Ø мм. Для них оптимальный уклон 0,035, а минимальный 0,025. Для отвода стоков с унитаза используется труба 100Ø мм. Для нее оптимальным уклоном будет 0,012 или 0,02.

Земляные работы при строительстве наружной канализации

Сегодня при строительстве частного дома используют как машинные земляные работы, так и проведенные вручную:

Проще всего, конечно, использовать спецтехнику. В этом случае, габариты траншеи определяются диаметром труб и необходимым уклоном. Так, если планируется использовать трубу, имеющую сечение 110 мм, то ширина траншеи должна составляет 600 мм, а о том, как определить необходимую глубину, рассказано выше.
При наличии застройки на участки применение спецтехники может быть невозможным, поэтому земляные работы придется выполнять вручную. Габариты траншеи аналогичны. Глубина выкопанной траншеи должна быть на 50 мм больше, чем планируемый уровень укладки трубы, так как необходимо будет выполнить еще подсыпку из песка.

Этапы монтажа наружного трубопровода

На дно траншеи засыпается песок (слой 50 мм) и уплотняется вручную;
Подготавливают необходимые детали – трубы, фасонные части, уплотнители и пр.
Прокладка начинается от фундамента. Как правило, отверстие для вывода канализации организуют еще в период строительства фундамента. Но если этого сделано не было, применяют метод алмазного сверления.
Для получения более плотного соединения используют силиконовые смазку. Для этого смазывающий состав наносят на гладкий конец трубы и вставляют его в раструб, в который вставлен уплотнительный манжет.
Если необходимо устроить поворот, то следует использовать плавные отводы – фасонные детали, предназначенные для сбора наружных сетей.
Если длина трубопровода более 12 метров, то следует на поворотах установить ревизионные колодцы.
После того как трубопровод собран, производят проверку уклона, а затем засыпают трубы песком.

При засыпке труб трамбовку песка следует производить по бокам труб. Уплотнять песок следует послойно. Песок, расположенный над трубами, трамбовать не нужно.
Высота песчаной засыпки должна составлять не менее 15 см над трубой. После чего можно приступать к окончательной засыпке траншеи грунтом. Грунт следует засыпать горкой, так как впоследствии неизбежно произойдет оседание земли.

Таким образом, решая, на какой глубине прокладывать канализацию, следует учитывать опыт строительства и использования канализационных сетей в районе постройки. Если выбрана минимальная глубина заложения канализации (менее 0,7 метра), не стоит пренебрегать мероприятиями по утеплению труб, а также по предохранению их от повреждения проезжающим транспортом (если трубопровод проходит под проезжей частью).
