Противодымная вентиляция: область применения, проектирование, монтаж

Цена на монтаж дымоудаления

Монтаж воздуховодов

Услуга	Ед. измерения	Цена
Монтаж воздуховодов из оцинкованной стали толщиной 0,7-1,5 мм	1 шт.	800 руб.
Монтаж воздуховодов из холоднокатанной стали толщиной 1,0-1,5 мм	1 шт.	1 100 руб.

Обклейка воздуховодов

Услуга	Ед. измерения	Цена
Обклейка воздуховодов огнезащитным рулонным материалом толщиной до 10 мм	1 шт.	400 руб.
Обклейка воздуховодов огнезащитным рулонным материалом толщиной до 25 мм	1 шт.	500 руб.
Обклейка воздуховодов огнезащитным рулонным материалом толщиной от 50 мм	1 шт.	700 руб.

Монтаж решеток

Услуга	Ед. измерения	Цена
Решетки 4АПН 600х600 армстронг + адаптер	1 шт.	1 800 руб.
Решетки 4АПН 600х600 гипс + адаптер	1 шт.	1 900 руб.
Решетки прочих типов	1 шт.	от 800 руб.

Монтаж клапанов

Услуга	Ед. измерения	Цена
Клапан огнезадерживающий или дымоудаления	1 шт.	от 3 000 руб.
Клапан обратный круглого или прямоугольного сечения	1 шт.	от 5 300 руб.
Клапан воздушный утепленный	1 шт.	от 5 300 руб.

Монтаж вентиляторов

Услуга	Ед. измерения	Цена
Вентилятор канальный/осевой (подпор)	1 шт.	от 5 300 руб.
Вентилятор радиальный общепромышленный (подпор)	1 шт.	от 9 800 руб.
Вентилятор крышный общепромышленный (подпор)	1 шт.	от 9 800 руб.
Вентилятор радиальный дымоудаления	1 шт.	от 16 500 руб.
Вентилятор крышный дымоудаления	1 шт.	от 16 500 руб.

Нормы и правила монтажа

В нем определены требования к установке системы противодымной защиты:

один дымовыводящий вентилятор должен обслуживать не более 900 м2
характеристики оборудования должны соответствовать условиям работы и обеспечивать устойчивую работу в течение 1 часа (минимум) при температуре до 600°С или 2 часов при температуре до 400°С
производительность вытяжки — не менее 19000 м3/ч дыма и газов
одна зона обслуживания составляет не более 1600 м2 и включает не менее 2 единиц вентиляционных установок
для создания зон используются перегородки или разворачивающиеся экраны высотой не менее 2,2 м
каждая выводящая шахта работает максимум с двумя приемными элементами

В проекте должны быть отображены все особенности системы, определены зоны обслуживания. Отмечаются точки установки дымососов, места расположения приемных решеток, линии прокладки воздуховодов. Установка противодымной вентиляции производится на основании рабочих чертежей и схем, одобренных специальными комиссиями. Никакой самодеятельности в этом вопросе не допускается, поскольку ценой легкомысленного отношения может стать жизнь многих людей и сохранность материальных ценностей.

Проектирование и нюансы

Проектирование такой сложной инженерной конструкции, как дымоудаление, выполняется специализированными проектными организациями с профильными специалистами. Это обусловлено наличием ряда аспектов и нюансов как самой вентиляции дымоудаления, так и назначения помещения, где будет расположено проектируемое устройство .

Клапаны противодымной вентиляции.

Процесс проектирования и дальнейших мероприятий включает в себя следующие этапы, после которых все элементы готовы к эксплуатации:

написание технического задания, которое должно согласовываться с заказчиком;
выполнение проекта;
подготовительные мероприятия для монтажа системы дымоудаления и непосредственно вентиляции;
монтаж системы вентиляции;
настройка и наладка системы дымоудаления;
тестирование и запуск систем вентиляции и дымоудаления;
обслуживание, ремонт и профилактические работы по обеспечению надежного функционирования систем.

Исходя из того, что от этапа проектирования до этапа внедрения систем дымоудаления и вентиляции задействовано большое количество специалистов из различных областей, эти работы выполняют оснащенные техникой бригады.

Дымоудаление имеет несколько специфических моментов, которые его отличают от климатической вентиляции. Это связано с применением специфических материалов и технических средств, обеспечивающих полноценное функционирование системы. К таким средствам относят: дымовые клапаны, автоматику, которая отвечает за открывание и закрывание люков, вентиляторы, которые осуществляют дымоудаление.

Схема конструкции клапана КЛАД-2 (КДМ-2) с электромагнитным приводом.

При этом теплоизоляционные работы воздуховодов должны быть выполнены тщательно, чтобы защитить расположенные рядом конструкции от нагревания от проходящих потоков газа. Сами каналы должны быть устойчивы к высоким температурам, чтобы не допустить прогорания. Поэтому вентиляция должна проектироваться с учетом этих требований.

Кроме того, сами конструкции вентиляционных каналов с изоляцией имеют значительный вес. Это не только затрудняет процесс их монтажа, но и несет значительную нагрузку на строительные конструкции здания. В связи с этим стены, балки, на которые предусматривается их установка, должны быть рассчитаны на подобную нагрузку на длительное время.

Если конструкция выполнила хотя бы 1 раз свое предназначение (дымоудаление), то необходимо провести осмотр всех каналов и произвести замену или ремонт оборудования, воздуховодов, термоизоляции при необходимости. Нельзя забывать о том, что система вентиляции дымоудаления в здании должна работать полноценно всегда.

Устройство

Необходимость, состав и устройство такой довольно сложной разновидности приточно-вытяжных вентиляционных систем регламентируют следующие нормы и правила:

СП 60.13330 «СНиП 41-01-2003*», регламентирующий требования к отоплению, вентиляции воздушной среды зданий (с изменениями от 10.02.2017), в который был внесен блок новых требований к системам противодымной защиты.
СП 7.13130.2013, устанавливающий требования ПБ к таким системам.
НПБ 239-97 о проверке огнестойкости воздуховодов.
НПБ 241-97 о противопожарных клапанах систем вентиляции.
НПБ 253-98, устанавливающий нормы ПБ к вентиляторам систем дымоудаления.
НПБ 250-97 о требованиях к пожарным лифтам, устанавливаемых в строениях, сооружениях различного назначения.
Методические рекомендации МЧС от 2008 года о расчетном определении параметров дымоудаления. Этот документ не является руководящим, но успешно применяется при проектировании.

Согласно этим нормам установка таких систем – приточно-вытяжных вентиляционных комплексов, управление которых осуществляется автоматически или в ручном режиме, требуется из следующих пожарных отсеков / помещений защищаемых объектов:

Холлов/коридоров строений общественного или жилого назначения выше 28 м.
Туннелей, коридоров заглубленных и подземных этажей, не имеющих инсоляции, зданий любого назначения, если в них выходят помещения с постоянным нахождением людей.
Коридоров длиннее 15 м без освещения в промышленных, складских зданиях категории по взрывопожарной опасности А–В2 от двух этажей; цехах категории В3; общественных комплексах от шести этажей и больше.
Общих коридоров зданий с незадымляемыми лестничными клетками.
Коридоров многоквартирных домов без естественного освещения, если расстояние от входа дальней квартиры до незадымляемой лестницы Н1 больше 12 м.
Атриумов комплексов общественного назначения выше 28 м; пассажей/атриумов с дверями/балконами выше 15 м.
Лестниц Л2 больниц при наличии фонарей, автоматически открывающихся при срабатывании датчиков дыма установок/систем АПС.
Промышленных помещений, складов с рабочими местами, без естественного освещения или с ним через окна/фонари, не обеспеченные автоматическими приводами для открывания.
Помещений, не обеспеченных инсоляцией: любых общественных с массовым нахождением людей; площадью свыше 50 кв. м. с рабочими местами при наличии горючих веществ; торговых помещений; гардеробов свыше 200 кв. м.

Допустимо проектирование удаления дымового потока через коридор, обслуживающий помещения до 200 кв. м., если они промышленного назначения и относятся к взрывопожароопасным категориям В1–В3 или предназначены для хранения горючих материалов.

Не требуется проектирование/установка систем дымоудаления из следующих помещений:

Площадью меньше 200 кв. м., если они защищены стационарными системами пожаротушения, за исключением категорий А, Б.
С системами порошкового/газового АУПТ.
Из коридоров, если все помещения, примыкающие к ним, обеспечены дымоудалением.

Устройства, системы дымоудаления и притока воздуха бывают нескольких видов, имеющих следующее устройство:

Окна, фонари освещения помещений с побудительным приводом, открывающиеся в ручном и автоматическом режимах.
Вытяжная противодымная вентиляция из помещений, фойе, вестибюлей, коридоров.
Приточная вентиляция, предназначенная для принудительного притока воздуха во внутренние лестничные клетки, тамбур-шлюзы, лифтовые шахты пассажирских/грузовых лифтов зданий и сооружений, сильным давлением воздуха вытесняющая/исключающая попадания в них продуктов горения.

В состав систем дымоудаления/принудительного притока воздуха при пожаре входят:

Клапана дымоудаления, называемые также дымоприемными устройствами.
Вентиляторы для удаления плотного дымового потока.
Шахты, магистральные каналы, огнестойкие вентиляционные короба дымоудаления.
Вентиляторы принудительного притока воздуха, чаще всего монтируемые на крыше зданий/сооружений.
Огнезадерживающие клапаны, монтируемые на вытяжной системе общего обмена воздуха помещений, для ограничения/исключения распространения пожара по вентиляционным коробам.

Эффективность защиты зданий/сооружений при возникновении пожара, возможность проведения быстрой безопасной эвакуации людей из них, ограничение распространения огня, теплового воздействия, продуктов горения прямо зависит от синхронности совместной эксплуатации систем дымоудаления/ принудительного притока чистого воздуха; поэтому устройство, принципы их работы должны проектироваться так, чтобы они максимально дополняли друг друга.

Принцип работы

Алгоритм действия таких систем несложен:

Срабатывание извещателя пожарного дымового в результате возникновения очага тления/пламени, появления летучих продуктов горения.
Поступление сигнала пожарной тревоги на прибор АПС, АРМ пожарного поста здания/диспетчерской станции предприятия/организации.
Передача управляющего сигнала на отключение общеобменной сигнализации, закрытие огнезадерживающих клапанов, смонтированных в местах пересечения противопожарных преград.
Автоматическое открытие клапана дымоудаления, установленного в зоне возгорания; окон, люков, зенитных фонарей с механизированным приводом для удаления дыма/проветривания.

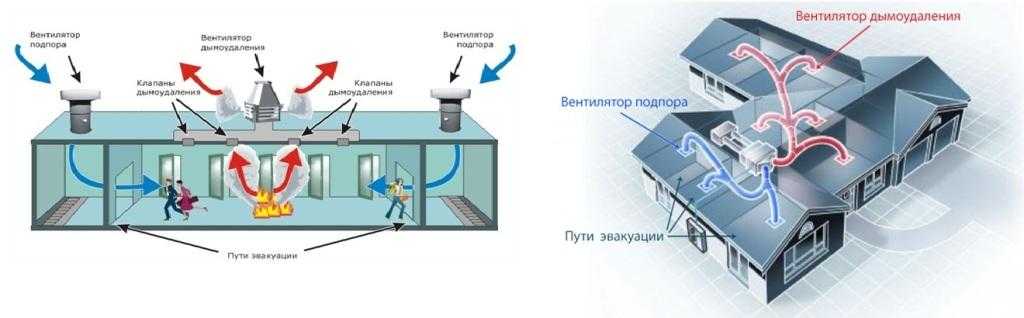

Одновременное включение вентиляторов дымоудаления и притока воздуха.
Система дымоудаления начинает активно удалять летучие пылегазовые продукты горения, имеющие высокую температуру, из зоны/помещения, где находится первоначальный очаг пожара, в том числе за счет автоматического открытия.
Система подпора воздуха при пожаре направляет чистый воздух в коридор, холлы, лестничные клетки, являющиеся основными путями эвакуации из зданий/сооружений; а также в шахты лифтов, включая устройства для транспортирования пожарных расчетов, прибывающих для разведки и ликвидации пожара.

Слаженная, без сбоев в последовательности действий, работа систем позволяет выполнить следующие задачи:

Предотвратить/ограничить свободное распространение пожара от первичного места возникновения.
Резко уменьшить плотность задымления на путях эвакуации людей, что, конечно, сложно переоценить.
Значительно снизить температуру газо-, пылевоздушной среды в помещении, где находится очаг пожара. Как показывают натурные эксперименты, в закрытых помещениях температура достигает 1000℃, а отлаженная работа системы дымоудаления понижает ее до 400℃; что значительно снижает тепловое воздействие на строительные конструкции, противопожарные двери, люки, окна, снижая риск деформации, потери целостности, обрушения, возможности проникновения огня и дыма в смежные помещения.
Обеспечить нормальные/приемлемые условия для дыхания, за счет поддержания необходимой концентрации кислорода, разбавление опасного наличия угарного газа, улучшения видимости за пределами зоны очага пожара; что способствует безопасной оперативной эвакуации людей, использованию членами ДПД, обученным персоналом воздушно-пенных, порошковых или углекислотных огнетушителей, прокладке рукавов, подаче воды от пожарных кранов, установленных на этажах здания.

Система дымоудаления

Согласно нормам:

Противодымные вентиляционные системы выполняются раздельными для любого пожарного отсека, за исключением установок подпора воздуха, защищающих лестничные клетки и лифтовые шахты, сообщающиеся с разными пожарными отсеками; и установок дымоудаления, смонтированных для защиты пассажей/атриумов, не разделенных строительными конструкциями на пожарные отсеки.
Системы притока/подпора воздуха проектируются, используются исключительно в необходимом сбалансированном сочетании с системами дымоудаления, их обособленное применение запрещено.
В границах пожарного отсека, где произошло возгорание, необходимо отключение всех общеобменных установок вентиляции/кондиционирования, за исключением тех установок, что функционально совмещены с системами дымоудаления, принудительного притока воздуха, автоматически переключающихся из режима общего обмена воздуха в помещениях здания, сооружения в режим противодымной пожарной вентиляции.
Установки дымоудаления, защищающие коридоры, проектируются отдельными от систем, которые предназначены для защиты помещений.

Следует отметить, что системы дымоудаления/притока воздуха – это сложный, весьма дорогостоящий комплекс специфического вентиляционного оборудования, поэтому исходя из его технических характеристик, необходимости построения целесообразной сбалансированной схемы/структуры, он требует специального проектирования, монтажа, пусконаладочных работ, обслуживания организациями/предприятиями, имеющими, лицензию МЧС, допуск СРО, опыт выполнения подобных работ.

Основные проектные решения

Система ПС построена с использованием адресного оборудования пожарной сигнализации производства фирмы ООО «КБПА».

Общее количество и тип приборов указаны в спецификации.

Для работы системы предусмотрено:

прибор приемно-контрольный «Водолей»;
прибор приемно-контрольный «Рубеж-4А»;
релейный модулеь «РМ-2», «РМ-1»;
модулей дымоудаления «МДУ-1»;
адресные метоки «АМ-1», «АМ-4»;
шкаф управления насосами «ШУН» и шкафов управления задвижками «ШУЗ».

«Водолей» и «Рубеж-4А» установлены на посту охраны с круглосуточным пребыванием дежурного персонала.

Пост охраны располагается в помещении № 84 на первом этаже.

На посту охраны расположены приемно-контрольные приборы, блок индикации и компьютер для отслеживания всех состояний системы.

Для обнаружения пожара на объекте применяются дымовые адресные пожарные извещатели (ИП 212-64).

На путях эвакуации проектом предусмотрена установка ручных адресных ПИ (ИПР 513-11).

Количество пожарных извещателей выбрано с учетом требований СП 5.13130.2009.

Приборы «Водолей» и «Рубеж-4А» установлены на посту охраны.

Для наглядного отображения состояния системы на посту охраны установлен прибор «Рубеж-БИ».

Все приемно-контрольные приборы объединены при помощи интерфейса RS-485 и

передают информацию на пост охраны, расположенный на 2 этаже.

Система обеспечивает:

круглосуточную противопожарную защиту здания;
ведение протокола событий, фиксирующего действия дежурного.

Приборы «Водолей» и «Рубеж-4А» циклически опрашивают подключенные к

ним по протоколу RS-R адресные пожарные извещатели, следят за их состоянием путем оценки полученного ответа.

В помещении насосной станции проектом предусмотрена установка

прибора «Рубеж-БИ» для отображения возможной неисправности электрических цепей приборов,

регистрирующих срабатывание узлов выдающих команду на запуск системы водяного пожаротушения.

На объекте применено следующее оборудование: (см. ПЗ).

Виды систем удаления дыма

Систему отвода дыма из помещения устраивают в том случае, если велика угроза возгораний и заполнения замкнутого пространства ядовитыми летучими выделениями.

Установка ее рациональна, если удалить продукты сгорания банальным проветриванием невозможно или даже при открытом окне движение загрязненной воздушной массы к окнам будет слишком медленным.

Галерея изображений
Фото из
Системы, выполняющие удаление дыма, гари и взвешенных в воздухе токсинов, устраивают в общественных, производственных и коммерческих зданиях

Отводящие дым системы сооружаются везде, где невозможна организация и эксплуатация естественной вентиляции: это лестничные клетки, станции метро, лифты, шахты и подобные объекты, не имеющие прямого сообщения с улицей

Этот вид систем предназначен для обеспечения условий для эвакуации присутствующих в здании людей при возникновении аварийной обстановки или пожара

Система дымоудаления является составной частью противодымной вентиляции, работающей в тандеме с системой подпора воздуха

Удаляющая дым и пепел система оснащается мощными вентиляторами, захватывающими и отводящими из помещения воздух с гарью опасной для людей концентрации

Вентиляторы системы снабжаются обратными клапанами, исключающими обратное движение дыма и продуктов термического разложения

Грамотно спроектированная система дымоудаления должна полноценно справляться с отводом продуктов взвешенных в воздухе продуктов горения, обеспечивая безопасную эвакуацию до момента прибытия МЧС

На проектирование систем дымоудаления влияют требования к чистоте воздуха, назначение здания, нормы вибрации, местные метеорологические данные, безопасность эксплуатации

Применение систем дымоудаления

Сфера использования дымоотводов

Применение дымоудаления

Часть противодымной вентиляции

Вентилятор системы дымоудаления

Устройство отвода дыма из помещения

Требования к устройству

Факторы для проектирования

По способу удаления задымленного воздуха из помещений системы можно разделить на два вида:

Статические.
Динамические.

Их функционал настроен на принципиально разных процессах. Статическая СДУ в момент обнаружения возгорания отключает вентилирование и подачу кислорода извне и блокирует дым в одном помещении, препятствуя его распространению.

Если есть вероятность заполнения помещения токсичными газами при возгорании, не стоит экономить на устройстве системы дымоудаления (+)

При этом температура в помещении нагревается до критических отметок в 1000 градусов по Цельсию. Если через это помещение проходит эвакуация людей из здания, то это опасно и может привести к отравлениям, ожогам и затруднению эвакуации.

Динамические СДУ работают иначе. Происходит усиление циркуляции воздуха за счет работы мощных вентиляторов и удаление угарного газа, что препятствует скапливанию дыма. Уровень задымленности снижается, но концентрация угарного газа все равно имеет место. Также продолжается повышение температуры воздуха. Основное назначение динамической СДУ – выиграть время для проведения эвакуации. Она превосходно справляется с этой целью.

Если говорить о ценовом критерии, то статические СДУ обходятся дешевле динамических. Это один из тех случаев, когда лучше не экономить на безопасности. При использовании динамических систем выше шансы избежать отравлений летучими токсинами. Стоит отметить, что правилами пожарной безопасности разрешены к установке оба вида систем.

Даже самая простая вентиляция значительно увеличивает шансы на спасение при пожаре. Именно из — за отсутствия СДУ в старых высотных домах возникает необходимость в их модернизации. Это же касается старых зданий, приспособленных под складские и производственные нужды

Что такое противопожарная вентиляция

Коммуникации современных строений призваны не только, улучшать комфорт и удобство проживания, но и гарантировать максимальную безопасность находящихся внутри строения людей. Один из важнейших элементов общей системы жизнеобеспечения это противопожарная вентиляция. Все значимые федеральные объекты оснащаются подобными устройствами. При строительстве высотных зданий система проектируется в обязательном порядке. Оснащаются ей подземные объекты, тоннели и здания большой пропускной способности.

Печальный опыт трагедий показывает, что отсутствие противопожарной вентиляции приводит к многочисленным жертвам не столько от высокой температуры, сколько от отравления угарным газом и продуктами горения. Сегодня быт перенасыщен предметами из пластика и полимеров. Имея великолепные пользовательские качества, они при горении выделяют крайне токсичные и опасные вещества, парализующие жизненно важные системы организма. Комплекс противопожарной вентиляции может существенно отличаться от стандартной конфигурации, поскольку функции, который он выполняет, существенно отличается от обычных систем. Целями монтажа установки являются:

Блокирование источника огня;
Подача свежего воздуха по маршруту эвакуации людей;
Отвод тепла с целью сохранения конструкции здания;
Удаление дыма для безопасного вывода людей и работ специальных служб пожаротушения.

Расчетные, проектно-сметные работы выполняют специалисты, наделенные соответствующими полномочиями. В работе используются рекомендации, требования законодательства и отраслевые нормы. Организация противопожарной системы при частной застройке выполняется владельцами недвижимости, однако, для гарантий максимальной безопасности жилья консультации со специалистами позволят избежать характерных ошибок при выборе конфигурации и материалов для монтажа конструкции.

Назначение и применение

Очистка здания от дыма бывает статичной или динамичной. Статичный метод наиболее прост в реализации и не требует больших затрат. Он заключается в отключении вентиляции, что предотвращает попадание дыма в другие комнаты. Динамичный метод, показывающий себя более эффективным и безопасным, заключается в работе вентиляторов для очищения помещения.

Основная сфера применения противодымных вентиляций следующая:

Защита оборудования и имущества от разрушения огнем;
Предотвращение распространения угарного газа по зданию;
Обеспечение нормальных условий для эвакуации людей при пожаре.

Управление дымоотводами можно реализовать разными методами. Датчики дыма могут подавать сигнал на специальный пульт, с которого будет осуществляться включение системы диспетчером или начальником охраны. Реализация автоматического включения при наличии определенного уровня дыма обойдется дороже, но повысит пожарную безопасность.

Автоматизированные средства дымоудаления лучше всего подходят для обеспечения максимальной безопасности помещения. Специальные датчики подают сигналы относительно уровня дыма, что позволяет заранее обнаружить источник возгорания. При получении сигнала о превышении допустимого уровня дыма, автоматическая система активирует дымоотвод. Если датчики определяют, что произошло возгорание открываются специальные клапаны и происходит отвод воздуха из здания. Это происходит посредством перекачки воздуха из здания наружу

Важно так же помнить, что запрещено активировать системы дымоудаления и противодымной вентиляции одновременно со средствами для пожаротушения

Совмещенные шкафы управления и вентилятором и клапанами.

В приведенных выше примерах шкафов управления отсутствует канал управления клапаном — только одним вентилятором.

Рассматривая варианты использования противопожарных клапанов в статье «Как управлять и контролировать противопожарные клапана» я сделал вывод, что лучше и дешевле реверсивными клапанами дымоудаления и подпора воздуха управлять при помощи адресных устройств.

Возможно я сделал слишком категоричное заявления и не стоит списывать совсем совмещенные шкафы управления.

Существуют интересные и по функционалу и по ценам комплексные устройства, управляющие одновременно и вентиляторами, и клапанами и даже калориферами зон МГН.

Использовать такие шкафы управления имеет смысл, если система противодымной вентиляции имеет 1-3 клапана КПВ или КДУ.

Рассмотрим варианты совмещенных шкафов управления.

Рассматриваемые ниже шкафы конечно же имеют и исполнение для управления только вентиляторами для применения в блочно-модульных адресных системах — такое же исполнение, как и у рассмотренных выше шкафов.

Кластер автоматики.

ШУВ+1 380В от 16 до 32А (IP31+клапан) 19140₽.

Шкаф управления вентиляторами противодымной защиты серии ШУ типа «ШУВ+» Инструкция по эксплуатации ШУВRTU.pdf.

Чтобы понять прелесть этого шкафа достаточно взглянуть на схему из паспорта:

Ему бы еще быть адресным

Абовян Технолоджи.

ШУ-ДУ-32 (11 кВт) 19850₽.

Шкаф управления вентилятором и одним клапаном.

Построен на основе функциональных блоков. За каждый элемент функционала шкафа отвечает стандартный блок. Это упрощает компоновку шкафа.

Блок релейной логики BU-SHU-DU, отвечает за получение команд от системы ППУ (прибора пожарного управления) и УДП (устройства дистанционного управления), а также за диспечеризацию шкафа.

Блок релейной логики BKL, отвечает за определение неисправности подключенного электродвигателя.

Блок релейной логики BU-K, отвечает за управление одним дымовым клапаном.

ТДС Прибор.

ШУПВ1/1-XX-Х-ХХ-XX — шкафы управления вентилятором дымоудаления или подпора воздуха и одним клапаном предназначены для контроля управления асинхронными электродвигателями и приводами электромагнитных, электромеханических и реверсивных клапанов.

Стоит 28960р.

Смущает только то, что по цитате из паспорта нет контроля линий управления приводом клапана:

Но сертификат соответствия есть.

Грантор.

Этот шкаф нам не интересен ввиду цены 57864р.

Приводится как пример того, что подобных шкафов на самом деле много, но их цена может быть такой, что уж лучше использовать просто шкафы, родные для системы пожарной сигнализации.

А управление клапанами осуществлять одним из трех возможных способов.

Производственная компания Резервная Линия.

Производит различные шкафы управления пожарной автоматикой.

Судя из прайс-листа цена на шкаф, соответствующий пожарным нормам, начинается от 12528р — этот шкаф управляет только вентилятором.

Шкаф имеет сертификат соответствия федеральному закону № ФЗ-123.

Управление клапанами основано на блоках релейной логики БРЛ:

И насколько я понял можно заказывать шкаф управления противопожарным вентилятором, укомплектованный блоками релейной логики для дополнительного управления еще и клапанами.

Смета на дымоудаление – пример

Для дымоудаления составляется локальная смета, входящая в общую строительную. В случае отдельной установки систем вентиляции и дымоудаления составляется отдельный документ. В смете указывается:

наименование и адрес расположения объекта;
общая сметная стоимость, включая цену оборудования и монтажных работ;
нормативная трудоемкость строительных, монтажных и пусконаладочных работ;
заработная плата рабочих и инженерных сотрудников.

По каждому объекту составляется таблица с указанием наименования работ и затрат, количества и единицы измерения, стоимости на единицу оборудования и общей, затрат труда рабочих.

Готовый проект по дымоудалению (пример оформления стандартный) позволяет выполнять монтажные работы с учетом существующих государственных требований. Заказчик имеет перечень номенклатуры и количества оборудования и дополнительных устройств. Даются рабочие чертежи, расчеты по оборудованию и системам, места их установки. После завершения проектных работ функциональность системы проверяется опытным путем на холодном дыме. В связи с тем, что при таком способе отсутствуют конвенционные потоки горячего воздуха в вертикальном направлении, проект считается принятым в случае удаления не менее 90% задымленности в расчетный период времен.

Система противодымной вентиляции (дымоудаления
) предназначена для удаления продуктов горения и тепла, и подачи чистого воздуха в здание при пожаре. Система обеспечивает безопасное нахождение людей на путях эвакуации, в зонах пожарной безопасности, в местах работы подразделений пожарной охраны, и иных местах, определенных разделом ППМ — противопожарные мероприятия.

Правила проектирования систем противодымной защиты
регламентируются разделом 7 — «противодымная вентиляция» СП 7.13130.2013 «Отопление, вентиляция и кондиционирование. Требования пожарной безопасности», на основе которого технологами разрабатываются противопожарные мероприятия и задания на автоматизацию этих систем.

Системы приточно-вытяжной противодымной вентиляции зданий (далее — противодымной вентиляции) должны обеспечивать блокирование и (или) ограничение распространения продуктов горения в помещения безопасных зон и по путям эвакуации людей, в том числе с целью создания необходимых условий пожарным подразделениям для выполнения работ по спасанию людей, обнаружению и локализации очага пожара в здании.

Системы противодымной вентиляции должны быть автономными для каждого пожарного отсека, кроме систем приточной противодымной вентиляции, предназначенных для защиты лестничных клеток и лифтовых шахт, сообщающихся с различными пожарными отсеками, и систем вытяжной противодымной вентиляции, предназначенных для защиты атриумов и пассажей, не имеющих конструктивного разделения на пожарные отсеки. Системы приточной противодымной вентиляции должны применяться только в необходимом сочетании с системами вытяжной противодымной вентиляции. Обособленное применение систем приточной противодымной вентиляции без устройства соответствующих систем вытяжной противодымной вентиляции не допускается.

Выполнение требований норматива, особенно в распределенных системах, часто невозможно без применения автоматических систем управления, при реализации которых на объекте обеспечивается эффективная работа системы дымоудаления.

В качестве оборудования управления применяются котроллеры вентиляционных систем, удовлетворяющие критериям пожарной безопасности (ФЗ-123, ст.2 п.33 «прибор управления пожарный — техническое средство, предназначенное для включения исполнительных установок систем противодымной защиты»).

Т.о. цель автоматизации систем противодымной вентиляции
заключается в том, чтобы повысить эффективность ее работы, в автоматическом режиме, исключив влияние человеческого фактора, предотвратить распространение дымовых масс от очага возгорания по всему здания.

Противодымная защита подземных сооружений, тоннелей и шахт

Особое внимание необходимо уделить требованиям к огнестойкости вентиляторов, применяемых в метрополитенах. Она должна составлять не менее 1 часа при температуре 250ºС

В зарубежных метрополитенах для основного (главного) проветривания тоннелей и станций используется поршневой эффект от движения поездов, и допускается установка облегченных специальных вентиляторов дымоудаления, работа которых активируется автоматически в случае пожара. Таким образом, эти вентиляторы обеспечивают функцию аварийного дымоудаления, после чего подлежат обязательной замене. В метрополитенах стран СНГ функция дымоудаления обычно возлагается на шахтные вентиляторы главного проветривания, обеспечивающие основное проветривание тоннелей и станций. Применение легких вентиляторов дымоудаления в условиях отечественных метрополитенов возможно только в том случае, если главное проветривание обеспечено постоянной работой шахтных вентиляторов. Не допускается использование вентиляторов дымоудаления для главного проветривания тоннелей и станций, поскольку они не рассчитаны на длительную работу и в случае пожара могут моментально выйти из строя.

Сбои в работе данных систем при возникновении пожара приводят к неминуемой гибели людей, находящихся в нём, а также к серьёзным осложнениям в проведении аварийноспасательных работ, связанных с эвакуацией людей и тушением пожара.
