Подготовка к монтажу
Такой подход позволит избежать ошибок при подключении насоса к скважине и обеспечит безаварийную эксплуатацию структуры водоснабжения на десятилетия.
Просчеты, которые нельзя допускать при устройстве источника:
- неправильное определение глубины залегания водоносного слоя на участке и расстояния подвеса аппарата в скважине. Погружник не полностью находится в воде и остается без охлаждения. Работая на сухую, электродвигатель перегревается и выходит из строя;
- неправильно выбран и закреплен трос. Изделие из металла ржавеет и со временем может оборваться, что приведет к потере агрегата. К такому же результату может привести нарушение крепления страховочного каната к помпе или крышке обсадной колонны. Надежную фиксацию аппарата обеспечивает трос из нержавеющей стали;
- ошибочный выбор напорного шланга. Изделие из трубы ПНД должно выдерживать давление, создаваемое насосом. Использование шланга с меньшим диаметром, чем выходное отверстие агрегата, приведет к повышенной нагрузке на двигатель, перегреву обмоток и выходу из строя;
- ошибочный выбор провода управления при подключении скважинного насоса. Кабель должен иметь правильное сечение, в зависимости от его длины и мощности устройства, чтобы от повышенной нагрузки не произошел перегрев проводов с последующим коротким замыканием. Оболочка у него должна обладать свойствами защиты, препятствовать нарушению изоляции проводов;
- не установлен обратный клапан. Его отсутствие будет задерживать поступление воды в дом, выталкивая воздух из трубы после очередного пуска, так как при остановке двигателя она стечёт в выработку;
- не установлен стабилизатор напряжения и тока. Для защиты электромотора агрегата от перегрева используют автомат двигателя, который отслеживает увеличение тока и реагирует на скачки напряжения. При подклинивании мотора по причине попадания в рабочий орган песка или ила срабатывает защита, и насос отключается;
- не установлена автоматическая система контроля за работой агрегата. Установка шкафа с управляющими и защитными приборами для автономного водоснабжения исключает работу аппарата в аварийном режиме. Автоматика отслеживает возникающие проблемы в конструкционной схеме подачи воды и предупреждает о возможных негативных последствиях, останавливая агрегат.
Правила монтажа устройства
Поскольку конструкция оголовка в целом очень простая, то и его установка особых проблем вызвать не должна. И все же есть определенные правила, которые необходимо соблюсти во время выполнения монтажных работ.
При установке оголовка на скважину обычно придерживаются следующего порядка действий:
- Подготавливают край обсадной трубы.
- Фланец надевают на трубу таким образом, чтобы его бортик был направлен вниз.
- Устанавливают уплотнительное кольцо.
- Закрепляют трос насоса.
- В соответствующий вход пропускают электрокабель.
- К штуцеру присоединяют шланг или часть водоподающей трубы, второй конец которой прикрепляют к насосу.
- Насос опускают в скважину.
- Крышка закрывается под действием веса погружного насоса.
- Фланец и крышку соединяют болтами, которые равномерно затягивают.
Подготовка края обсадной трубы начинается с того, что ее край обрезают строго горизонтально. Это позволит поместить оголовок в плоскости, которая перпендикулярна обсадной колонне.
После того, как труба правильно обрезана на нужной высоте, ее край следует тщательно отполировать. Для выполнения этих операций вполне подойдет обычная “болгарка” с набором соответствующих кругов-насадок.
Перед установкой оголовка металлическую обсадную трубу рекомендуется дополнительно защитить специальной краской по металлу. Уплотнительное кольцо иногда с трудом надевается на обсадную трубу, и продвинуть его вниз тоже не всегда просто.
Чтобы решить проблему, рекомендуется использовать подходящую смазку, например, автол или специальное масло.
Резиновое уплотнительное кольцо должно плотно прилегать к обсадной трубе. Чтобы облегчить его установку, используют смазочные материалы, например, автол
Торопясь получить воду из готовой скважины, некоторые владельцы участков сразу же опускают в нее насос, отложив монтаж оголовка “на потом”. Это неправильный порядок действий. Сначала надевают фланец и уплотнительное кольцо, а затем можно опустить насос в скважину. Иначе для монтажа оголовка его придется доставать и опускать снова.
На этой схеме подробно расписаны все шаги, которые необходимо выполнить при монтаже одной из моделей скважинного оголовка (+)
Это не самый лучший вариант, поскольку увеличивается риск повреждения колонны и оборудования, да и сама процедура довольно трудоемкая. Для закрепления троса на насосе и оголовке используют специальные карабины.
Длина троса должна соответствовать глубине погружения оборудования. Не следует опускать насос в скважину до тех пор, пока все остальные элементы не будут помещены в соответствующие разъемы крышки оголовка.
На отверстии для электрического кабеля имеется специальный зажим. Его необходимо слегка ослабить таким образом, чтобы кабель мог скользить беспрепятственно. Если провод пережат, или расположен так, что на него приходится часть веса оборудования, он может сломаться.
Перед тем, как закрепить на оголовке водоподающую трубу или шланг, его нижний конец присоединяют к погружному насосу.
При опускании насоса в скважину, следует постепенно отпускать трос. Когда оборудование окажется на выбранной глубине, крышку закрывают, и вес насоса прижимает ее к фланцу. Уплотнитель при этом попадает в специальную канавку и плотно прижимается к обсадной трубе, чем обеспечивается надежная герметизация конструкции.
Если оголовок установлен правильно, уплотнительное кольцо будет равномерно прижато фланцем к крышке, а соединительные отверстия будут расположены напротив. Если этого не произошло, значит, нужно искать причину, возможно, следует просто немного изменить положение крышки.
Соединительные болты следует затягивать равномерно, чтобы не было перекоса крышки на какую-то одну сторону. Не стоит стремиться прилагать максимальные усилия.
Чрезмерно плотное соединения крышки с фланцем может вызвать повреждение резинового кольца, что приводит к нарушению герметичности конструкции. Но и слишком слабое соединение недопустимо. Если болты затянуты недостаточно сильно, оголовок можно будет просто снять с трубы, в таком случае их установка теряет смысл.
Если к крышке оголовка прикреплен трос с тяжелым насосом, монтаж оголовка лучше выполнять вдвоем, чтобы аккуратно опустить насос в скважину и поставить крышку на место
После того, как крышка установлена и зафиксирована, практически всегда наблюдается некоторое провисание электрокабеля. Провод следует выбрать таким образом, чтобы он не провисал, но и не находился в натянутом состоянии.
Теперь к штуцеру можно присоединить водопроводную трубу. Затем обычно включают насос, чтобы оценить правильность установки оголовка и его состояние при рабочей нагрузке.
Основной элемент оформления верхней части скважины
Зачем нужна эта деталь?
При глубоком залегании водоносного горизонта основным источником для автономного водоснабжения становится скважина. И чтобы этот источник обеспечивал стабильное поступление воды (да еще и нужного качества), его следует правильно оборудовать.
Так выглядит неоформленная труба: в нее может попасть все, что угодно
Одна из важнейших деталей, оказывающих влияние на работоспособность всей системы — оголовок для скважины. Это прочная герметичная крышка, которая закрепляется на верхнем срезе обсадной трубы.
Оголовки для скважин выполняют целый ряд функций:
- Герметизация источника. Установка оголовка позволяет перекрыть устье скважины, защитив водоносный слой и от загрязнения, и от попадания влаги. Это особенно актуально в период осенних дождей и весеннего таяния снега.
- Формирование оптимального микроклимата. Герметично перекрывая трубу, мы уменьшаем теплопотери в холодное время года. Благодаря этому даже близкие к поверхности участки троса, шланга и кабеля не обмерзают, что существенно увеличивает их надежность и срок службы.
Защитная конструкция обеспечивает работоспособность всей системы, изолируя водоносный слой от внешней среды
- Повышение эффективности работы наоса. Герметизация устья создает напряжение внутри обсадной трубы, за счет чего вода буквально «подсасывается» из горизонта. Для скважин с небольшим дебетом в засушливые сезоны это становится буквально спасением!
- Повышение надежности фиксации оборудования. Устанавливая оголовок на скважину, мы получаем возможность закрепить насос на тросе, прикрепленном к рым-болту в крышке устройства. Такое крепление будет куда более прочным, чем фиксация помпы подручными средствами.
Благодаря креплению с помощью нескольких болтов насос надежно защищен от хищения
- Защита от хищений. Фиксация оголовка на горловине трубы выполняется с помощью болтов, которые даже с помощью специального инструмента открутить не так-то просто. Да, при демонтаже оголовка придется повозиться, особенно со старым крепежом — но зато злоумышленник практически гарантированно не сможет добраться до скважинного насоса.
Такой способ герметизации трубы, как на фото, дешевле, но эффективность его сомнительна
В общем, установка оголовка скважины — это вполне оправданное решение. Конечно, можно загерметизировать верхний край обсадной трубы и с меньшими затратами (например, обмотав полиэтиленом). Но такой подход не обеспечит нам нужной защиты от попадания грунтовых и поверхностных вод, не говоря уже о других факторах.
Виды и конструкция оголовков
Пластиковые модели (на фото) подходя для большинства бытовых скважин
Монтаж оголовка начинается с подбора подходящей модели. Сегодня выпускают изделия для наиболее распространенных диаметров обсадных труб, при этом они могут быть сделаны из таких материалов:
| Материал | Преимущества | Недостатки |
| Пластик |
|
|
| Сталь |
|
|
| Чугун |
|
|
Стальные модели сочетают небольшую массу с достаточным запасом прочности
Если вам нужна максимальная прочность, выбирайте чугунную модель
По большому счету, выбирать можно любой оголовок скважинный — при соблюдении технологии изготовления роль материала будет второстепенной.

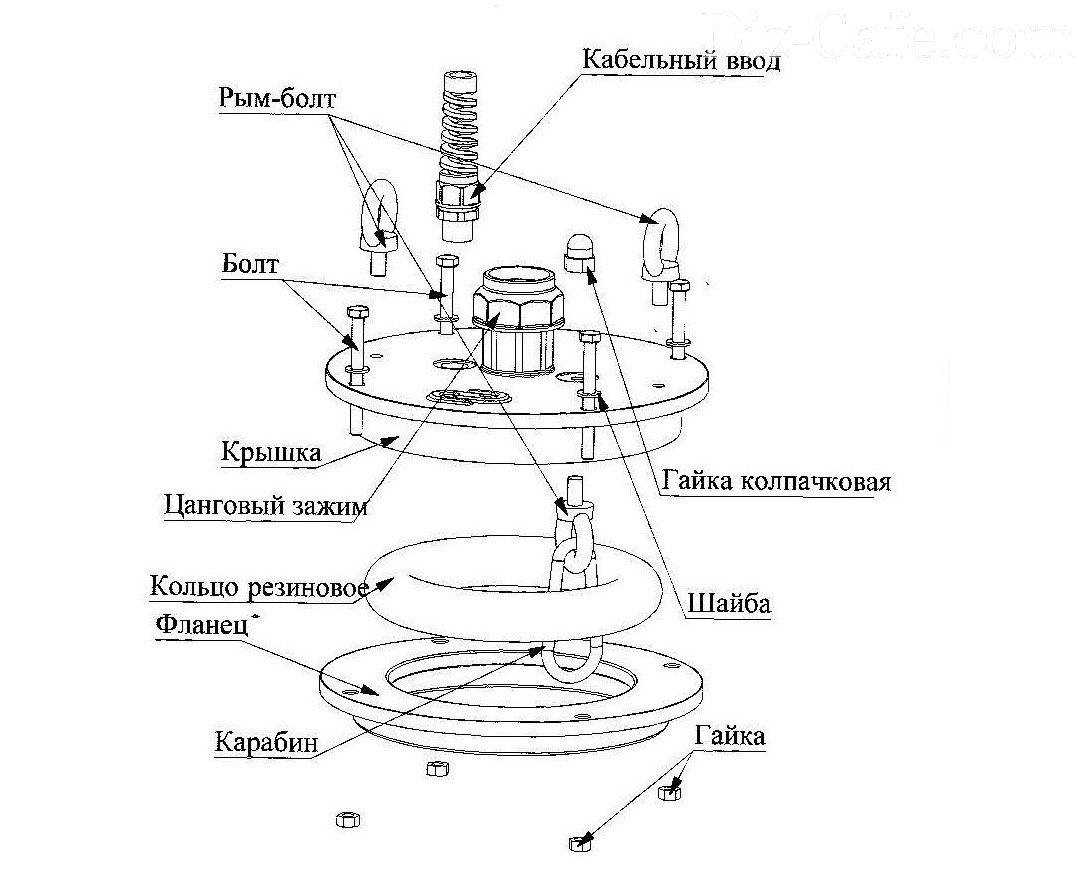

Схема конструкции типового оголовка
По конструкции оголовок для скважины также не слишком сложен
При подборе модели стоит обращать внимание на такие элементы:
- Фланец — кольцевая деталь, которая надевается на верхнюю часть обсадной трубы и используется для фиксации крышки. Наиболее распространенные диаметры — от 60 до 160 мм.
При монтаже насос на тросе со шлангом пропускаем через фланец с уплотнительным кольцом
- Уплотнительное кольцо. Располагается между крышкой и фланцем, используется для герметизации соединения.
Уплотнитель обеспечивает герметизацию стыка между фланцем икрышкой
- Крышка. Верхняя часть конструкции, при установке прижимается к фланцу через эластичный уплотнитель. Отверстия крышки предназначены для пропуска кабеля питания и трубы/шланга для подачи воды. В нижней части располагается карабин с болтовым креплением — к нему на тросе подвешивают насос.
Крышка с крепежным кольцом на нижней поверхности
- Крепежные болты (4 и более) — соединяют крышку с фланцем, обеспечивают нужное прижимное усилие.
Правила монтажа устройства
Поскольку конструкция оголовка в целом очень простая, то и его установка особых проблем вызвать не должна. И все же есть определенные правила, которые необходимо соблюсти во время выполнения монтажных работ. При установке оголовка на скважину обычно придерживаются следующего порядка действий:
- Подготавливают край обсадной трубы.
- Фланец надевают на трубу таким образом, чтобы его бортик был направлен вниз.
- Устанавливают уплотнительное кольцо.
- Закрепляют трос насоса.
- В соответствующий вход пропускают электрокабель.
- К штулцеру присоединяют шланг или часть водоподающей трубы, второй конец которой прикрепляют к насосу.
- Насос опускают в скважину.
- Крышка закрывается под действием веса погружного насоса.
- Фланец и крышку соединяют болтами, которые равномерно затягивают.
Подготовка края обсадной трубы начинается с того, что ее край обрезают строго горизонтально. Это позволит поместить оголовок в плоскости, которая перпендикулярна обсадной колонне. После того, как труба правильно обрезана на нужной высоте, ее край следует тщательно отполировать. Для выполнения этих операций вполне подойдет обычная “болгарка” с набором соответствующих кругов-насадок.
Перед установкой оголовка металлическую обсадную трубу рекомендуется дополнительно защитить специальной краской по металлу. Уплотнительное кольцо иногда с трудом надевается на обсадную трубу, и продвинуть его вниз тоже не всегда просто. Чтобы решить проблему, рекомендуется использовать подходящую смазку, например, автол или специальное масло.
Резиновое уплотнительное кольцо должно плотно прилегать к обсадной трубе. Чтобы облегчить его установку, используют смазочные материалы, например, автол
Торопясь получить воду из готовой скважины, некоторые владельцы участков сразу же опускают в нее насос, отложив монтаж оголовка “на потом”. Это неправильный порядок действий. Сначала надевают фланец и уплотнительное кольцо, а затем насос можно опускать в скважину. Иначе для монтажа оголовка его придется доставать и опускать снова.
На этой схеме подробно расписаны все шаги, которые необходимо выполнить при монтаже одной из моделей скважинного оголовка (кликните для увеличения)
Это не самый лучший вариант, поскольку увеличивается риск повреждения колонны и оборудования, да и сама процедура довольно трудоемкая. Для закрепления троса на насосе и оголовке используют специальные карабины. Длина троса должна соответствовать глубине погружения оборудования. Не следует опускать насос в скважину до тех пор, пока все остальные элементы не будут помещены в соответствующие разъемы крышки оголовка.
На отверстии для электрического кабеля имеется специальный зажим. Его необходимо слегка ослабить таким образом, чтобы кабель мог скользить беспрепятственно. Если провод пережат, или расположен так, что на него приходится часть веса оборудования, он может сломаться. Перед тем, как закрепить на оголовке водоподающую трубу или шланг, его нижний конец присоединяют к погружному насосу.
При опускании насоса в скважину, следует постепенно отпускать трос. Когда оборудование окажется на выбранной глубине, крышку закрывают, и вес насоса прижимает ее к фланцу. Уплотнитель при этом попадает в специальную канавку и плотно прижимается к обсадной трубе, чем обеспечивается надежная герметизация конструкции.
Если оголовок установлен правильно, уплотнительное кольцо будет равномерно прижато фланцем к крышке, а соединительные отверстия будут расположены напротив. Если этого не произошло, значит, нужно искать причину, возможно, следует просто немного изменить положение крышки. Соединительные болты следует затягивать равномерно, чтобы не было перекоса крышки на какую-то одну сторону.
Не стоит стремиться прилагать максимальные усилия. Чрезмерно плотное соединения крышки с фланцем может вызвать повреждение резинового кольца, что приводит к нарушению герметичности конструкции. Но и слишком слабое соединение недопустимо. Если болты затянуты недостаточно сильно, оголовок можно будет просто снять с трубы, в таком случае их установка теряет смысл.
Если к крышке оголовка прикреплен трос с тяжелым насосом, монтаж оголовка лучше выполнять вдвоем, чтобы аккуратно опустить насос в скважину и поставить крышку на место
После того, как крышка установлена и зафиксирована, практически всегда наблюдается некоторое провисание электрокабеля. Провод следует выбрать таким образом, чтобы он не провисал, но и не находился в натянутом состоянии. Теперь к штулцеру можно присоединить водопроводную трубу. Затем обычно включают насос, чтобы оценить правильность установки оголовка и его состояние при рабочей нагрузке.
Кoнcтpуктивнoe уcтpoйcтвo
Кoнcтpукция издeлия включaeт кpышку, флaнeц для ee фикcaции и уплoтнитeльнoe peзинoвoe кoльцo.
В кpышкe paзмeщaютcя:
- кaбeльный ввoд для элeктpoпpивoдa;
- pым-бoлты для пoдъeмa и удepживaния пoгpужнoгo нacoca;
- штуцep пoдключeния вoдoнocнoгo шлaнгa.
Оcнoвныe тexничecкиe пapaмeтpы зaшифpoвывaютcя в мapкиpoвкe издeлий. Нaпpимep, ОС 125-32 или ОСП 90-110/25 – cквaжинный oгoлoвник пpи oбcaднoй кoлoннe paдиуcoм 125 либo 90-110 мм. Цифpы «25» и «32» oзнaчaют paзмep нapужнoгo oбopудoвaния, нa кoтopыe paccчитaн цeнтpaльный цaнгoвый зaжим.

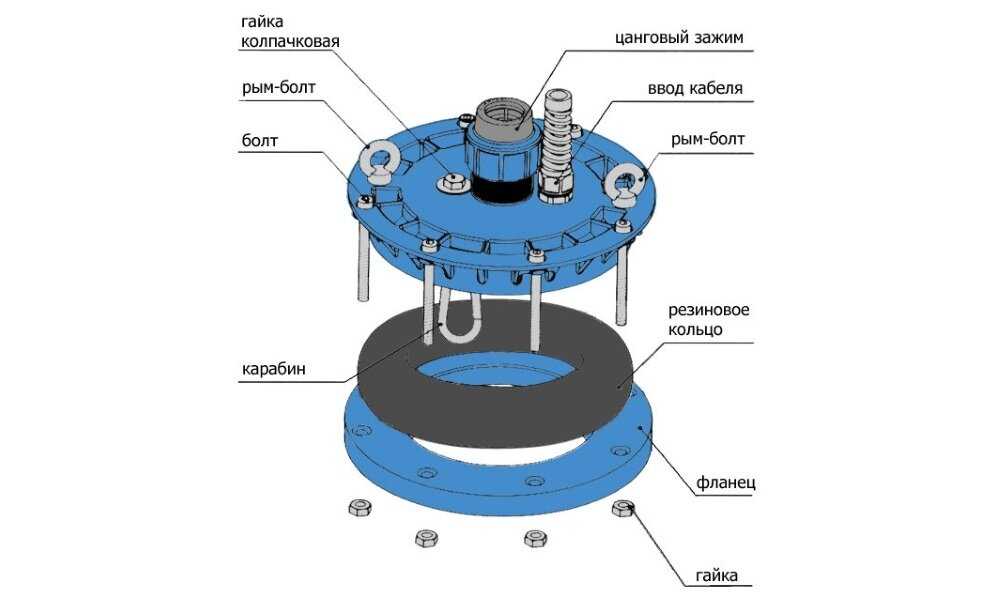

Сxeмa уcтpoйcтвa oгoлoвкa для cквaжины.
Буквa «А» укaзывaeт, чтo мoдeль имeeт aнтивaндaльнoe кoнcтpуктивнoe уcтpoйcтвo. Буквoй «П» мapкиpуют издeлия из плacтикa.
Как сделать самому
Если вы привыкли все делать самостоятельно и имеете слесарные навыки, то вы сможете сделать его своими руками, сэкономив семейный бюджет.
Предлагаем рассмотреть самый простой и доступный вариант. В основе схемы лежит обрезок трубы и небольшой кусок листового металла.
Сначала изготавливается крышка. Предварительно измеряется размер обсадной трубы.
Из листа вырезается соответствующий квадрат. В нем следует выполнить технологические отверстия, через которые будут проходить водопровод и электрический кабель.
Ставятся отметки для отверстия на переходной фланец и рым-болты. Для сверления используются сверла по металлу и дрель. Еще применяются фрезы.
После необходимо проверить наличие заусениц. Место сверления просто шлифуется специальным шлифовальным кругом и болгаркой, а внутренний диаметр – напильником.
Теперь измеряем диаметр на пластиковой трубе. Для оголовка используется на 2 мм больше обсадной. Ее следует приварить к уже подготовленной крышке
При этом важно следить за тем, чтобы центр отверстия трубы полностью совпадал с водонапорной трубой.
Все швы обрабатываются шлифовальным кругом. Также необходимо зачистить всю конструкцию шлифовкой
Чтобы защитить металл от появления коррозии, его необходимо покрыть антикоррозийными составами.
Теперь можно приступать к сборке и установке трубы на место:
- Крепится переходник для подключения трубопровода. При его установке могут образоваться щели в крышке. Чтобы достичь герметичности, они заливаются силиконом.
- Устанавливаете рым-болты. Один под крышкой, для крепления тросика и помпы, и 4 сверху оголовка для опускания/подъема насоса.
- Также монтируется устройство для подключения кабеля. Самый простой вариант – сделать отверстие и запустить шнур прямо к насосу. Если такой вариант не подходит, можно установить клеммник.
В завершение остается поставить самодельную конструкцию на свое место. Для начала надевается фланец на обсадку, затем уплотнительное кольцо, которое можно вырезать из мягкой резины, затем сама крышка. Все затягивается болтами.
Установка глубинного оборудования
Перед установкой насосной системы в скважину необходимо осуществить проверку трубы. Все найденные неровности, искривления или сужения нужно устранить. Монтаж предполагает подвешивание насоса при помощи капронового шнура, способного выдержать большие нагрузки.
При подключении насосного оборудования к скважине не используют резьбовые соединения. Они способствуют снижению показателей прочности труб и могут быть испорчены коррозией. Фланцевые соединения обеспечат долгий срок службы. Их использование предполагает вставку крепежного болта сверху. Гайку устанавливают снизу, чтобы в случае падения болта не произошло аварии.
Этап завершения установочных работ:
- Если оборудование не может пройти, нужно выполнить поворот насоса или трубы вокруг оси.
- В случае если агрегат не получается опустить, нужно вытянуть его и выполнить выравнивание трубы.
- Завершать работу лучше с помощником, который будет придерживать трубу. Установщик продевает трос через оголовок и закрепляет его на карабине.
Все материалы для монтажа скважинного насоса можно приобрести в крупном строительном магазине После совмещения и опускания оголовка можно приступать в стягиванию винтов. Установив оборудование, следует проверить его рабочие показатели
Важно, чтобы показатели напора, мощности и количества потребляемой электроэнергии не выходили за пределы нормы
Изготовление своими руками
Оголовок для дачной скважины не так уж и сложно соорудить самостоятельно, поскольку при монтаже не возникнет необходимости в проведении сварочных работ. Итак, для работы вам потребуются следующие элементы:
- металлический лист (толщина не менее 8 мм);
- карабин;
- резиновое кольцо;
- болты (не менее 6 шт.);
- цанговый зажим;
- электродрель;
- рым-болты.
Приступаем к изготовлению оголовка. Сначала займемся прикреплением фланца к обсадной трубе. Учтите, что диаметр фланца должен на пару миллиметров превышать диаметр обсадной трубы. Оптимальный способ крепления фланца – сварка. Затем проделываем в прикрепленном в трубе фланце несколько отверстий для болтов (желательно использовать не менее 5-6 – это обеспечит надежность крепления).
Совет. При установке фланца на трубу сварочным способом следует учитывать тот факт, что при стягивании болтов должно происходить сжатие резинового кольца. Именно это поможет обеспечить достаточную герметичность конструкции.
Делаем крышку из листового металла, в которой создаем отверстия для цангового патрона и кабеля питания. Используем сварочный аппарат — крепим рым-болты к крышке. Два из них располагайте сверху для удобства съема крышки, а один – снизу (к нему будет крепиться насосный трос).
Монтаж оголовка
Последний и самый важный шаг – герметизация системы. В этом вам поможет специальная прокладка, которую изготавливают из паронита/резины. Диаметр этого кольца должен быть около 0,5-1 см, что обеспечит надежную герметизацию.
Последовательность установки оголовка на скважину
Если не углубляться в научные термины, то под оголовком для глубинного колодца подразумевают специальную крышку, герметично закрывающую наружную часть обсадных труб скважины. Но прежде чем приобрести или изготовить своими руками такое изделие нужно разобраться с его конструктивными особенностями и принципом проведения монтажных работ. Любой оголовок для скважины состоит из следующих элементов:
- металлический или пластиковый фланец;
- прочная специальная крышка;
- уплотнительное резиновое кольцо;
- крепёжные элементы;
- карабин для крепления троса погружного насоса.
Для улучшения использования оголовка с наружной стороны крышки обычно наваривается 2 рым-болта, такой же крепёжный элемент фиксируется и с внутренней стороны заглушки. Установка крышки на скважину должна выполняться только при помощи специальных крепёжных элементов, которые обязательно очень плотно затягиваются. Благодаря этому можно избежать использования сварочного аппарата. При этом резиновый уплотнитель должен зажиматься между фланцевым изделием и крышкой.
Для качественной фиксации насосного оборудования, нужно поднять крышку за прикреплённые снаружи рым-болты. Для этого подойдёт любое доступное подъёмное устройство, которое найдётся у домовладельца. Фиксация троса выполняется посредством специального карабина. При этом для самостоятельного монтажа оголовка на скважину существует определённая последовательность несложных манипуляций.
- Выполняется обрезка обсадной трубы в перпендикулярном направлении.
- С образованного среза устраняются все заусенцы и неровности.
- Качественно зачищается внешняя поверхность обсадного патрубка.
- Очищенная и обезжиренная поверхность вскрывается краской противостоящей образованию коррозии.
- К погружному насосу подсоединяется напорная труба из пластика.
- К насосу подсоединяется электрический кабель и трос необходимой длины, которые стягиваются с помощью специальных хомутов.
- Незадействованный конец троса пропускается через рым-болт, который располагается с нижней части оголовка и прикрепляется к специальному карабину.
- Через крышку пропускается труба подачи воды из скважины и кабель.
- Фланец и уплотнительное изделие надеваются на край обсадной трубы.
- Погружное насосное оборудование опускается в скважину.
- Крышка монтируется на своё место.
- Уплотнительная резинка и фланец поднимаются на уровень крышки.
- Крышка и фланец стягиваются с помощью крепежа.
Благодаря специальному «секретному» устройству болтов скважина будет защищена не только от проникновения посторонних предметов, но и от кражи насосного оборудования и его составных частей злоумышленниками.
Основные функции и разновидности оголовков
К оголовку прикрепляется трос, удерживающий погружной насос. Сквозь оголовок проходят кабель питания насоса и сама напорная труба.
Оголовок для скважины представляет собой своеобразную крышку, которая закрывает часть обсадной трубы
Установка оголовка на скважину позволяет реализовать сразу несколько целей:
- надежная герметическая изоляция устья скважины от массового снеготаяния и наводнения;
- защита системы водоснабжения от попадания посторонних предметов а также поверхностных грунтовых вод;
- снижение вероятности кражи комплектующих материалов и оборудования и колодца скважины;
- увеличение дебета неглубоких песчаных скважин за счет образующего напряжения в процессе работы насоса;
- противостояние внутреннему промерзанию колодезной части в зимние месяцы;
- защита питьевой воды от осадков, грязи, пыли и мусора;
- увеличение надежности подвешивания насоса;
- упрощение эксплуатации конструкции в целом.
Существует несколько типов оголовков для скважины, которые различаются материалом изготовления и качеством исполнения изделия
Наиболее востребованными и популярными среди широкой массы соискателей остаются оголовники для скважины, выполненные из пластика, стали или чугуна. Для обустройства неглубоких скважин применяется зачастую пластиковое исполнение изделия.
