Современные дренажные системы

Что войдет в проект дренажа?

Для проекта дренажа понадобится:

  • план участка с нанесенными границами строений, для небольших участков с минимальными постройками план может не понадобиться, специалисты произведут замеры самостоятельно;
  • топографическая съемка для территорий со сложным рельефом;
  • дендроплан, если одна из задач дренажа – создать условия для существующих и будущих насаждений;
  • план дорожек, тропинок, зон сплошного мощения;
  • информация о водном балансе и гидрологических факторах;
  • план коммуникаций.

Проектирование дренажной системы участка представляет собой комплект документации, в которую входят:

  • общая схема дренажа;
  • разбивочный чертеж;
  • пояснительная записка;
  • конструктивные разрезы;
  • перечень материалов и оборудования;
  • план перемещения земли.

имеет многолетний опыт выполнения проектов дренажных систем для участков различной сложности. Мы выедем на место, произведем осмотр и замеры, рассчитаем примерную стоимость работ с учетом индивидуальных особенностей участка.

Если в последующем работы по предложенному проекту будет выполнять наша компания, предоставляются скидки. Доверив работу нашей компании, вы поручаете ее профессионалам, поэтому можете рассчитывать на результат.

Элементы дренажной конструкции

Что же представляет из себя дренажная система? Это сеть, состоящая из различных составных частей, основным назначением которых является отвод и сбор капиллярной воды, содержащейся в порах несвязных грунтов и трещинах связных пород.

Основным элементом дренажной системы является перфорированная труба — дрена. Грунтовая вода проникает внутрь системы через отверстия в трубе, по пути проходят фильтрацию через нетканые материалы и гравийЧерез каждые 25 м прямой трассы дренажа и на поворотах систему снабжают смотровыми колодцами. Протяженные и разветвленные дренажные сооружения оснащаются прочистками для удаления пробок из трубопроводаБлагодаря многослойной структуре дренажных систем попадающая в них вода проходит несколько ступеней очистки, в результате может сбрасываться в грунт, на рельеф или в сточный водоем без дополнительной очисткиУстановленные на трассе смотровые и поворотные колодцы позволяют своевременно выявлять проблемы, возникающие в системе, и устранять их наиболее простым и доступным способомСобранную системой грунтовую воду отводят за пределы участка и сбрасывают там, где она не сможет нарушить водный баланс окружающей средыЕсли нет возможности сливать воду за пределами участка, ее отводят в общественную канализационную систему или на поля фильтрации. Для перенаправления воды к объектам разгрузки на участке строят коллекторный колодец, обычно общий для ливневки и дренажаСобранная дренажной системой вода может сбрасываться в нижележащие слои грунта, если они обладают высокими фильтрационными качествами (пески, гравийные и щебенистые отложения). Для повышения скорости впитывания воды в супесчаный грунт колодец собирают из колец с перфорациейУкладка ливневки и дренажной системы может производиться в одну траншею, но следует помнить, что это разные системы, решающие разные задачиВодоприемный компонент дренажной системыУстройства для контроля и прочистки системыМногослойная фильтрующая схемаСмотровой колодец подземных коммуникацийСборс собранной грунтовой воды в канавуКоллекторный колодец для ливневки и дренажаСооружение поглощающего колодцаТраншея для дренажа и ливневой канализации

Главные подземные элементы – это дренажные трубы. Их не нужно путать с водопроводными и канализационными, поскольку по ним перемещаются только воды, находящиеся в верхних грунтовых слоях. А сбором и отводом дождевых и талых вод занимается ливневая канализация.

Популярны более эластичные гофрированные модели. Диаметр труб зависит от объемов отводимой жидкости, стандартные размеры сечения: 50 мм, 63 мм, 90 мм, 110 мм, 125 мм, 160 мм, 200 мм. Для центральных магистралей подбирают изделия большего диаметра, для веток – меньшего. Усиленные трубы состоят из 2-х слоев.

В местах соединений нескольких рукавов или на участках, где трубы поворачиваются под большим углом, устанавливают технические (ревизионные) колодцы из аналогичного материала. Это широкие отрезки гофрированных труб или специально изготовленные заводские модели.

В дренажную систему также могут входить накопительные колодцы, которые для эффективности устанавливают в самых нижних точках участка. Накопители устраивают, если нет возможности сбросить отводимую воду в близлежащий водоем. К колодцам ведут все дренажные магистрали. Они транспортируют воду, которую  нередко используют для полива или хозяйственных нужд.

Кроме основных элементов системы потребуются фитинги для соединения труб, геотекстиль и строительный материал для обустройства траншей и колодцев (песок, гравий или щебень, бетонные кольца, кирпич).

Делаем дно

Дно является очень важным элементом, представляющим одновременно пол и фундамент будущего погреба. От правильности его постройки будет зависеть очень многое.

Каким бы ни был способ дренажа и уровень грунтовых вод (даже если их, вообще, нет), основание готовиться точно так же, как под дренажные трубы: утрамбованный песок, геотекстиль, а затем крупная фракция.

Затем собирается опалубка для будущей бетонной плиты, дно и стены которой выстилаются рубероидом или плёнкой, которые не позволят во время заливки уйти воде из цемента в землю до его застывания.

Толщина политы должна быть около 20 см, при этом её необходимо армировать, иначе из-за движений грунта, особенно характерных подтопляемым участкам, пол пойдёт трещинами.

Заливку также необходимо производить по возможности одновременно, чтобы бетон схватился сразу весь, иначе плита будет не монолитной, быстро разрушится, а также сможет пропускать влагу.

Цемент для пола необходимо брать как можно качественнее, например, М300, а при его заливке воспользоваться специальными добавками, предающими водоотталкивающий эффект.

Пол в котловане под погреб будет сохнуть намного дольше, поэтому возводить стены можно будет не ранее, чем через 28 дней.

Результаты отказа от проведения дренажных работ

Переувлажнение почвы может стать причиной множества проблем, включая следующее:

  • разрушение кладки фундамента, появление в стенах трещин и искривление оконных проемов, что проявляется при регулярном подтоплении строений;
  • провалы на облицованных камнем или плиткой тропинках, деформирование обыкновенных дорожек и выдавливание бассейнов за счет так называемого пучения, что обусловливается физическими свойствами перенасыщенного влагой грунта;
  • образование плесени и сырости как итог затопления пространств под полом и подвалов;
  • гибель деревьев и цветов, так как растениям требуется норма полива, а излишняя влага им вредит.

Как создается проект дренажной системы

Проект дренажной системы желательно разрабатывать на этапе застройки участка, поскольку поверхностные и подземные воды могут оказывать разрушительное действие, как на зеленые насаждения на территории участка, так и на сооружения. Такой подход позволит эффективно и комплексно решить проблему подтоплений, избежать лишних финансовых и трудовых затрат. Но сотрудники нашей компании могут осуществить дренаж и после застройки. Просто это займет больше времени, и, соответственно, будет стоить несколько дороже.

Проектирование дренажных систем в нашей компании регламентируется соответствующими нормативными документами – СНиП 2.06.15-85 и 2.04.03-85 и базируется на современных разработках таких организаций, как Моспроект, НИИ Мосстрой и др. в сфере дренажей из полиэтиленовых труб с фильтрующей оболочкой.

Информация, которая нужна для работы над проектом дренажа:

  1. План участка с нанесенными на нем строениями и указанием глубины закладки фундаментов
  2. Топографическая съемка территории (для сложных рельефов или сложной по задумке геопластики – обязательна, для ровных участков с простым рельефом – не обязательна)
  3. Карта озеленения (денроплан) необходима для привязки дренажной системы к планируемым участкам озеленения
  4. Дорожно-тропиночный план нужен в любом случае (для эффективного сбора и отвода воды с дорожек и площадей сплошного мощения)
  5. Геологические и гидрологические данные разрабатываемого участка. Эти данные могут не понадобится, в случае, если массив для застройки, на котором находится участок, уже изучен и грунт имеет одинаковую структуру. Т.е. повторно заказывать «геологию» не требуется.
  6. План коммуникаций на территории (существующих и планируемых).

Устройство прудов сточных ям или канав

Осушить участок можно и без дренажа, но подобные способы лучше реализовать на даче, а не в загородном доме. Для осушения используются такие элементы как канава, дренажная яма, декоративный пруд. Они могут также стать элементами дизайна.

Колодцы

Формирование дренажных ям для стока воды – один из самых простых способов. Колодцы формируются в самом низком затопляемом месте ямы. Колодец должен выполняться в форме конуса с уменьшением ширины кверху.

Колодцы на даче

Рядом с поверхностью диаметр 2 м, а глубина не должна превышать 100 см. Из ямы можно сделать пруд, который не только соберет излишки воды, но и украсит садовый участок. Также дно рекомендуется засыпать гравием, чтобы не происходило осыпание.

Канавы

Канава является более сложным способом, но она эффективнее отводит воду. Ее размещают по периметру дома и укрепляют досками, чтобы не происходило осыпание. Также допустима укладка на дно металлического короба.

Обустройство канав для дренажа

Прежде чем сделать дренаж вокруг дома своими руками с помощью канавы, нужно ознакомиться еще с одним его вариантом – создание искусственных ручьев. Они применяются, если территория находится на склоне. Дно укладывают камешками или галькой. Сам ручей лучше пустить под деревьями.

Посадка влаголюбивых растений

Если возникает вопрос, как сделать дренаж на участке своими руками с низким уровнем заболоченности, стоит обратить внимание еще на один эффективный способ водоотведения излишней влаги в частном доме. Это высадка на территории дачи влаголюбивых растений

Подобный метод хорошо зарекомендовал себя на небольших дачных участках с низкой заболоченностью, где не требуется срочное удаление воды.

Посадка влаголюбивых растений

Тогда высаживание деревьев, которым нужно для жизнедеятельности много воды, поможет нормализовать УГВ и увеличить скорость высыхания территории после ливней и паводка. К таким растениям относятся клен, тополь, ольха, береза, ива, калина, боярышник, шиповник. Многие травы и ягоды нуждаются в большом объеме воды – это осока, клюква, голубика, ирис, астры.

Устройство искусственных водоемов

Постройка дренажного искусственного пруда не только защищает участок от лишней влаги, но и украшает его. Дренажная яма делается в самом низком месте участка, чтобы туда естественным образом скатывалась вода.

Устройство искусственных водоемов

В нее можно установить искусственный водоем, который напоминает по форме бассейн со ступеньками. Искусственный пруд выбирается с учетом уровня грунтовых вод и рассчитанного объема необходимого водостока.

Как создается проект дренажной системы

Проект дренажной системы желательно разрабатывать на этапе застройки участка, поскольку поверхностные и подземные воды могут оказывать разрушительное действие, как на зеленые насаждения на территории участка, так и на сооружения. Такой подход позволит эффективно и комплексно решить проблему подтоплений, избежать лишних финансовых и трудовых затрат. Но сотрудники нашей компании могут осуществить дренаж и после застройки. Просто это займет больше времени, и, соответственно, будет стоить несколько дороже.

Проектирование дренажных систем в нашей компании регламентируется соответствующими нормативными документами – СНиП 2.06.15-85 и 2.04.03-85 и базируется на современных разработках таких организаций, как Моспроект, НИИ Мосстрой и др. в сфере дренажей из полиэтиленовых труб с фильтрующей оболочкой.

Информация, которая нужна для работы над проектом дренажа:

  1. План участка с нанесенными на нем строениями и указанием глубины закладки фундаментов
  2. Топографическая съемка территории (для сложных рельефов или сложной по задумке геопластики – обязательна, для ровных участков с простым рельефом – не обязательна)
  3. Карта озеленения (денроплан) необходима для привязки дренажной системы к планируемым участкам озеленения
  4. Дорожно-тропиночный план нужен в любом случае (для эффективного сбора и отвода воды с дорожек и площадей сплошного мощения)
  5. Геологические и гидрологические данные разрабатываемого участка. Эти данные могут не понадобится, в случае, если массив для застройки, на котором находится участок, уже изучен и грунт имеет одинаковую структуру. Т.е. повторно заказывать «геологию» не требуется.
  6. План коммуникаций на территории (существующих и планируемых).

Обустройство поверхностного дренажа

Несмотря на то, что данный вариант не требует сложных инженерных выкладок, схема дренажа для участка все равно должна быть. Такой вариант универсален при осушении небольших территорий. Рекомендуется готовить трассу, сооруженную «елочкой». Расстояние между дренам зависит от особенностей грунта. Например, для глинистых почв оно меньше, для песчаных — больше.

В процессе проведения работ роется канавка глубиной до 350 мм. Если коммуникации ставятся в песчаный грунт, то ширина траншеи будет такой же. Для глинистых почв и суглинков требуется более широкая основа – до 450 мм. Необходимо обустроить один центральный водовод, куда и направить все боковые трубы.

Водоприемник должен быть установлен в нижней части участка. Размеры котлована под колодец определяются величиной емкости. Если планируется монтаж на песчаном грунте, то подойдет вариант с фильтрующим колодцем.

Канаву или их систему нужно покрыть пленкой или брезентом. Используемый геотекстиль, например, должен покрывать не только дно, но и заходить на откосы. Изоляционный материал надо надежно фиксировать гвоздями, а на стенки укреплять распорками.

Дно траншеи следует засыпать слоем щепы в 100 мм, а затем мелким гравием, щебнем или изъятым ранее грунтом. Канавку можно и забетонировать, но данный способ более трудоемок и затратен. Установка сливных труб и ливневки повысит качество все дренажной системы.

Виды дренажа

Дренаж участка — сложная система со множеством нюансов и особенностей. По строению она может быть локальной (местной) — для решения проблемы на конкретном участке. Чаще всего это дренаж фундамента, подвальных и полуподвальных (цокольных) этажей. Также системы отвода воды на участке бывают общими — для осушения всего участка или значительной его части.

Мягкий дренаж без трубы. Подходит при необходимости отвода небольшого количества воды на дачном участке или возле дома

По способу установки

По способу установки дренажная система может быть:

Открытой. Используются бетонные или каменные лотки, копаются канавы по участку. Они остаются открытыми, но могут закрываться декоративными решетками для защиты системы от крупного мусора. Если вам требуется простое решение для отвода поверхностной воды на даче — это именно канавы по периметру участка или в самой низкой зоне. Их глубина должна быть достаточной для того чтобы при максимальном потоке вода не переливалась. Чтобы неукрепленные стенки дренажных канав не обваливались, их делают под углом в 30°,

Чтобы стенки открытых дренажных канав не осыпались, на склонах высаживают почвопокровные растения или выкладывают их булыжникамиОткрытый дренаж возле подъездной дорожки, стоянки, ничуть не портит картинуВариант дренажа для дачного участка — дешево и сердитоИз дренажной канавы можно сделать украшение участкаВодоотведение ливневых вод от дома и дорожек можно оформить и такОтвести может значительное количество воды

  • Закрытой. Вода улавливается уложенными специальными водопроницаемыми — дренажными — трубами. Трубы выводятся в накопительный колодец, в сточную канаву, овраг, близлежащий водоем. Этот тип водоотведения на участке хорош для водопроницаемых грунтов (песчаных).
  • Засыпной. Дренаж участка данного типа обычно используется на глинистых грунтах или суглинках. В этом случае трубы тоже укладываются в канавы, но в них устраивается послойная песчано-гравийная засыпка, которая собирает воду с окружающих грунтов. Чем хуже почвы проводят влагу, тем более мощная требуется засыпка.
    Дренажная труба в гравийной засыпке

Конкретный тип дренажа участка выбирается исходя из условий на участке. На глинах и суглинках необходима обширная гравийно-песчаная зона, в которую будет стекать вода с окружающих участков грунта. На песках и супесях необходимости в такой подушки нет — грунты сами неплохо отводят воду, но конкретно может сказать только специалист по результатам геологических исследований.

По типу реализации

Есть несколько типов (схем) устройства дренажа на участке:

  • Кольцевой. Трубы замкнуты в кольцо вокруг объекта. Обычно им выступает дом. Используется редко, так как приходится сильно заглублять дренажные трубы — сама труба должна быть уложена на 20-30 см ниже уровня грунтовых вод. Это дорого и сложно в исполнении.
  • Пристенный дренаж — для отвода воды от стен. Располагается на расстоянии 1,6-2,4 м от стен (ни в коем случае не вплотную). В этом случае дрена располагается на 5-10 см ниже пола подвального этажа. Если пол залит поверх большой щебневой подушки, дрена укладывается на 5-10 см ниже этого уровня.
    Правильное решение водоотведения от фундамента — система ливневой канализации и дренаж
  • Пластовый дренаж. Используется при устройстве плитных фундаментов в сложных ситуациях. Необходим для отвода верховодки, применяется обычно вместе с пристенным отводом воды. Пластовый дренаж — это слои, подсыпаемые в котлован — песок, щебень, гидроизоляция (как они насыпаются снизу-вверх). Поверх этой подушки уже укладывается арматура и заливается плита фундамента.
  • Систематический и лучевой. Используются для осушения участков. Отличаются способом расположения дрен относительно центральной трубы. При лучевой схеме система похожа на елочку (могут учитываться уже существующие растения), при систематической схеме дрены укладываются с расчетным шагом (устраивается обычно при планировании участка).
    Лучевой дренаж участка

При дренаже участка центральная дрена или коллектор делается из труб большего диаметра (130-150 мм против 90-100 мм для обычных дрен) — объем воды тут обычно больший. Конкретный тип дренажной системы подбирается исходя из задач, которые необходимо решить. Иногда приходится применять комбинации разных схем.

Составление проекта дренажной системы

Чтобы добиться максимального результата и создать действующую систему отвода вод, необходимо составить проект дренажа. При составлении схемы и плана рекомендуем опираться на нормативы, представленные в СНиП 2.06.15-85. Здесь же можно найти информацию о размерах, качестве и материале элементов для дренажных систем.

Проект обязательно должен включат в себя и общие положения (например, чертеж системы на территории дачного участка), и проработанную детализацию всех элементов – от дренажных труб до колодцев и сложных узлов (+)

Обязательное приложение – смета с указанием строительных мероприятий и сумм на материалы и работы.

Перед составлением проекта необходимо самостоятельно или при помощи специалистов подготовить следующие материалы:

  • данные о грунте и верхних почвенных слоях (состав, технические характеристики);
  • план расположения всех значимых объектов – зданий, бассейна, беседок, дорог;
  • схемы фундаментов построек в разных ракурсах и в разрезе, с указанием размеров и глубины закладки;
  • топографическая карта дачного участка с указанием особенностей рельефа;
  • схема существующих поверхностных и находящихся в земле коммуникаций;
  • данные о гидрогеологических особенностях местности.

Также на схемах и чертежах желательно указать декоративные объекты и места посадки зеленых насаждений. Это необходимо, чтобы элементы дренажной системы не повредили фруктовые деревья, клумбы, альпийские горки и др.

Проекты для песчаных и глинистых грунтов различаются. Например, для песчаных легче разработать систему, направленную на понижение уровня грунтовых вод, а для суглинков наиболее эффективным является местный открытый дренаж.

Напоминаем, что дренажная система эффективно функционирует только при профессиональном подходе, любительские схемы часто не срабатывают.

Какие материалы лучше использовать для закрытой конструкции?

В комплект для установки дренажа входят:

  • трубы;
  • лотки;
  • фильтры;
  • тройники;
  • решетки;
  • соединительные муфты;
  • колодцы;
  • крестовины.

А чтобы система не засорялась, дрены оборачивают геотекстилем, который представляет собой полотно тонких синтетических волокон, не позволяющее илу или грунту попадать внутрь труб.

Наиболее востребованные дренажные трубы и лотки из пластика. Они:

  • отличаются простотой монтажа и очищения;
  • мало весят;
  • удобны при транспортировке;
  • устойчивы к воздействию окружающей среды.

Для установки дренажа закрытого типа прорывается траншея, а в нее укладываются фильтрующие материалы:

  • щебень;
  • песок;
  • гравий;
  • перфорированные дренажные трубы;
  • геотекстиль.

Поверх труб снова засыпают материалы для фильтрации, но сейчас они выполняют функцию переноса воды. В конце всю систему засыпают очищенным от мусора грунтом.

Популярные схемы дренажных систем

Рассмотрим несколько схем, которые часто включают в проект дренажа дома на дачном участке. Среди них системы для отвода вод от дома, а также водосборные конструкции развернутого вида.

Одна из самых распространенных схем – пристенный дренаж для повышения характеристик гидроизоляционной защиты фундамента и цоколя.

Пристенная система служит эффективной защитой подвальных и полуподвальных помещений от затопления. Она предотвращает как разрушительные процессы с внешней стороны, так и отсыревание внутренней отделки

Схема устройства накопительного колодца для сбора и дальнейшего использования дренажных вод пригодится тем, кто привык экономно расходовать природные ресурсы.

Дренажный колодец – большой резервуар из пластика, кирпича или бетона, который устанавливают в нижней точке участка. К нему ведут трубопроводы и траншеи со всей территории

Вариант схемы открытого дренажа. Оптимальный вариант для дачников, являющихся владельцами приусадебных участков с наклоном или неровным рельефом.

Обозначения: 1 – водосточная траншея; 2 – ограда садового участка; 3- канава за пределами участка; 4 – каналы или дрены; 5 – коллектор. Расположение каналов можно менять в зависимости от конкретных особенностей рельефа

Эскиз дренажа для благоустройства садового участка и прилегающей к дому территории. Судя по рисунку, дом в отдельно обустроенной дренажной конструкции не нуждается.

Безусловно, выбор схемы полностью зависит от условий конкретного дачного участка, следовательно, начинать проектирование следует с изучения собственной территории.

Кому необходимо строить дренажную систему?

Проблем с грунтовыми водами не будет, если они не поднимаются выше нижнего уровня пола подвального помещения. К тому же если дом стоит на водопроницаемых грунтах — песчаных или щебеночных, в этом случае можно не прибегать к системе дренажа. Если же грунтовые воды находятся высоко, а в основании лежат грунты, слабо пропускающие воду (глина, суглинки), в этом случае может оказаться, что без дренажа никак не обойтись.

Кроме того, вода довольно часто появляется в глинистых грунтах. Перед строительством они были вроде сухими, но во время выкапывания котлована структура грунта нарушилась. В итоге вода в виде атмосферных осадков, стекающих по отмостке, уходит не прочь от дома, а, просачиваясь в почву, скапливается на дне котлована. Это, в свою очередь, оборачивается проникновением влаги в подземные части здания. В этом случае также необходимо устройство дренажа.

Проблемы с грунтовыми водами также могут возникнуть в доме, стоящем у подножия горы или холма. Вода, стекающая по склону, может задерживаться на стене фундамента со стороны подъема склона и увлажнять ее. Поэтому дренаж будет к месту и в этом случае.

Так ли необходим пристенный дренаж вокруг дома Нюансы строительства

Пристенный дренаж устраивают для отвода от фундамента дождевой, талой и грунтовой воды (поднимающейся в периоды паводков). Когда его монтаж необходим, а когда можно обойтись без строительства дренажной системы вокруг дома? Особенности пристенного дренажа, составление проекта.

Устройство пристенного дренажа

Схематически дренажную систему около фундамента можно обозначить так:

  • замкнутая сеть перфорированных труб вокруг дома, выполненная с единым уклоном в сторону нижней точки,
  • где установлен сборный колодец,
  • оттуда вода уходит за пределы участка,
  • осмотр и очистка системы осуществляется через ревизионные колодцы, установленные на каждом втором изгибе.

Конечно, при строительстве здания фундамент защищают гидроизоляционными материалами. Но даже при самом высоком их качестве разрушительное воздействие лишней жидкости проявится через лет пять. И этот негативный момент лучше предупредить. С помощью пристенного дренажа фундамента.

Когда его строительство является обязательным?

Чтобы ответить на этот вопрос, нужна гидрогеологическая карта участка. Изыскания проводятся на глубине трех-четырех метров. Изучается состав почвы, производится топографическая съемка, планируется расположение зданий на участке.

СНиП для пристенного дренажа фундамента называет следующие условия:

  • полы подвалов, технические подполья, внутриквартальные коллекторы, коммуникационные каналы расположены ниже уровня грунтовых вод либо расстояние от пола до подземных вод менее пятидесяти сантиметров,
  • полы подвалов, технические подполья, внутриквартальные коллекторы, коммуникационные каналы находятся в глинистых и суглинистых почвах (уровень подземных вод в данной ситуации не важен).

В первом случае пристенный дренаж защитит подвальные помещения и фундамент от сезонного подъема грунтовых вод. Во втором – от сезонного вспучивания грунта (глины и суглинки плохо проводят влагу, накопленная осенью в почве вода зимой замерзает).

Способы защиты фундамента от влаги

Дренажная система вокруг здания устраивается по двум вариантам:

1. Поверхностный дренаж.

Сегодня все больше предпочитают глубинную систему, скрытую от людских глаз и не нарушающую дизайн. Участок над дренажом можно использовать для посадки растений, устройства клумб.

Пристенный дренаж в разрезе:

Закрытая дренажная сеть – это непрерывный трубопровод, обсыпанный песчано-гравийной смесью. Трубы имеют перфорацию и ребра жесткости, благодаря которым увеличивается запас прочности в поперечном сечении.

При проектировании пристенного дренажа следует соблюдать ряд условий:

1. Укладку дренажных труб производят с уклоном в полтора-два сантиметра на каждый погонный метр. Направление уклона по всему периметру едино – к низшей точке, сборному колодцу или коллектору.

2. Оптимальное расстояние между смотровыми колодцами на прямом участке трубопровода – сорок метров.

3. Водоотводящие конструктивные элементы должны находиться ниже уровня промерзания грунта.

4. Дрены прокладывают в отдалении от фундамента на три и более метра.

Составляя схему пристенного дренажа, рассчитывают уклон, диаметр дрен. От этого зависит пропускная способность всей системы.

Простейший пристенный дренаж

Он же самый распространенный. Подходит как для ровных участков, так и для местности с уклонами.

1. Роют две траншеи. Одну – наверху. Другую – параллельно первой и чуть ниже ее. Вторая канава будет как бы перехватывать стекающую воду.

2. Соединяют траншеи трубой. Либо делают дополнительную канаву для стока воды. Оттуда жидкость должна поступать в дренажный колодец.

При строительстве этой простой системы необходимо соблюдать несколько правил:

Таким образом, дренаж фундамента включает следующие элементы:

  • магистральная дренажная труба,
  • собирающие дрены,
  • водоприемная емкость,
  • смотровые колодцы с отстойниками.

Дрены хорошо впитывают воду, которая самотеком выходит в место сброса. Это может быть дренажный колодец либо естественный водоем.

Виды дренажных систем

Избыточная влажность грунта дачного участка может иметь под собой две причины. Первая из них – это большое содержание глины в почве. Такая земля плохо пропускает воду, в результате вода от дождей и таяния снега скапливается и застаивается в верхнем слое почвы. Другая причина – это близкое расположение к поверхности почвы грунтовых вод. Эти воды являются серьезной проблемой для фундамента строений и подвала, особенно весной.

 Исходя из причины повышенной влажности почвы, для отведения избытка воды может быть применен соответствующий тип дренажной системы. Существует два основных типа дренажных систем – открытый и закрытый. Первый из них может использоваться для глинистой почвы – когда вполне достаточно удалить воду из поверхностного слоя. Для отведения же грунтовых вод применим лишь дренаж закрытого типа.

Что собой представляет дренаж открытого типа

Открытая или поверхностная дренажная система может создаваться как по предварительно разработанному проекту, так и без него. Существует два способа сделать открытый дренаж:

  • локальный способ
  • создание системы канав

Первый способ является наиболее простым вариантом дренажной системы. В данном случае вода отводится не со всей территории участка в целом, а только с тех мест, которые подвергаются затоплению весной, осенью или в затянувшуюся дождливую погоду.

Первым шагом в построении открытого дренажа является определение мест наибольшего застоя воды. В этих местах вырываются водозаборные колодцы либо вкапываются в землю емкости для сбора воды. Скапливающейся там водой можно будет в дальнейшем  поливать огородные культуры. Больше всего воды собирается в следующих местах:

  • в самой нижней точке территории участка;
  • на участках с пологой поверхностью – например, перед крыльцом;
  • во впадинах на поверхности земли.

 В том случае, когда вода скапливается на границе участка, прокапывается канава для отвода воды за его территорию. Если место с избыточной влажностью почвы находится в глубине участка, то выкапывается водосборный колодец.

Прокладка системы канав

Такой способ мелиорации также применяется в условиях глинистой почвы. В этом случае по всему участку создается сеть водосточных канав. Вода, собираемая со всей территории, по канавам отводится в водосборный колодец. Система водоотводных канав сооружается в соответствии с предварительно разработанной схемой.

Количество водоотводных канав устанавливается в соответствии с уровнем влажности грунта. Чем больше в почве содержится глины, тем больше нужно прокопать траншей. Минимальная глубина канавы должна составлять пятьдесят сантиметров. Ширина же траншеи определяется удаленностью от водоприемника. Максимальную ширину должна иметь та канава, в которую стекает вода со всей сети, и которая непосредственно впадает в водосборник.

Как устроен дренаж закрытого типа

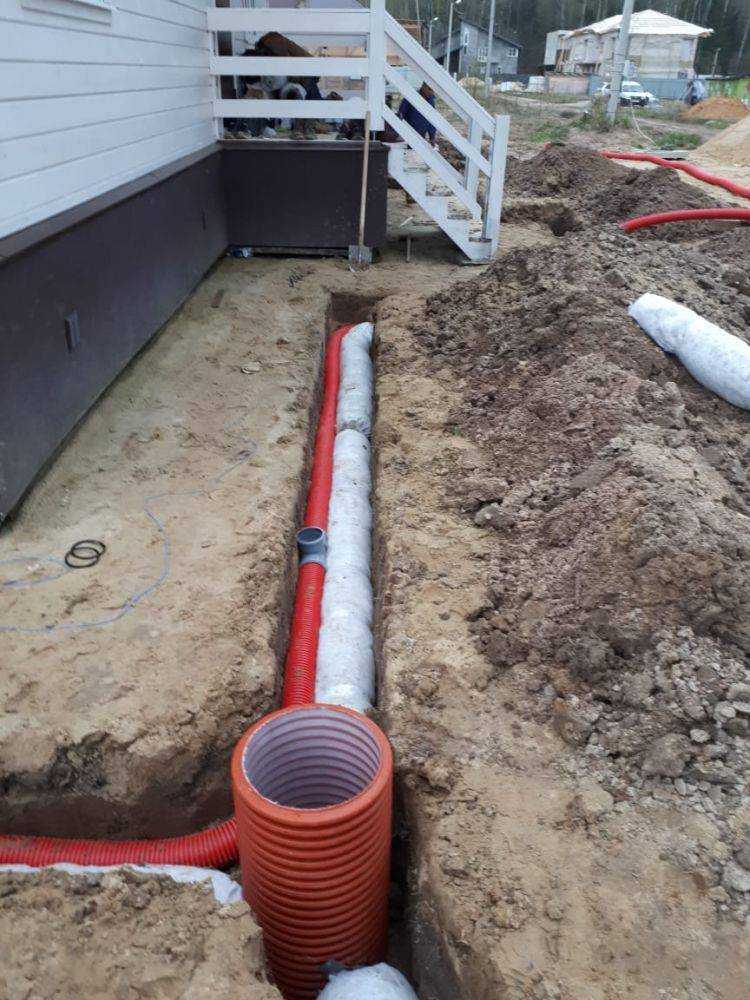

Закрытая дренажная система может быть трубной, либо пластовой. Трубная дренажная система состоит из труб, уложенных в земле на определенной глубине, значение которой определяется плотностью грунта. Чем более рыхлая почва, тем глубже надо укладывать трубы. Для создания закрытого дренажа используются специальные перфорированные трубы, в отверстия которых проникает вода из почвы, которая далее по системе стекает в водосборник, дренажный тоннель, либо колодец ливневки.

Ввиду того, что прокладка закрытого дренажа обходится значительно дороже, нежели создание открытой системы, такой способ мелиорации оправдывает себя лишь тогда, когда граница грунтовых вод проходит ближе, чем 2.5 метра от поверхности земли.

Пластовой дренаж представляет собой фильтрующую подушку из щебенки, которая закладывается у основания строения.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Дуэт-дом
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
