Реле времени своими руками: 3 схемы разной сложности, простой таймер 12в, таймеры на микросхемах

Принцип действия

Современные модели данной конструкции имеют целый ряд достоинств, нежели недостатков по сравнению с обычным реле. Они не нуждаются в постоянном питании или бесперебойной работы электрической сети.

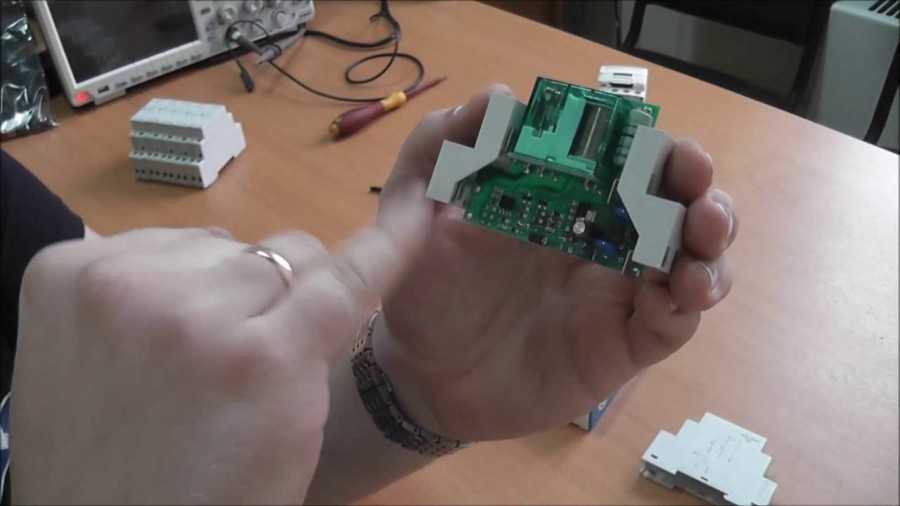

Внутри устройства содержится сенсорный электронный блок и металлическая катушка. Механизм питается от постоянного и электрического тока. Если уровень электрической мощности превышает допустимое значение, катушка срабатывает таким образом, что открытые каналы закрываются, а закрытые наоборот начинают активизироваться. В этом случае начинает образовываться электромагнитное поле, которая оказывает действие на переключатель.

В этом случае магнитная сила выступает в роли передающей силы, которая поступает от одного контакта к другому. На двух схемах импульсного реле представлен подробный процесс преобразования электромагнитного поля.

Многие из нас наверняка задавались вопросом:«Для чего необходимо импульсное реле?». Регулировать процесс освещения можно же при помощи обычного проходного переключателя.

На самом деле, назначение импульсного реле заключается в строении простого механизма, который позволяет выполнять широкий спектр манипуляций. Благодаря ему можно регулировать освещение пяти точек одновременно, не прилагая при этом никаких усилий.

Тип реле

Данное электронное устройство бывает нескольких типов:

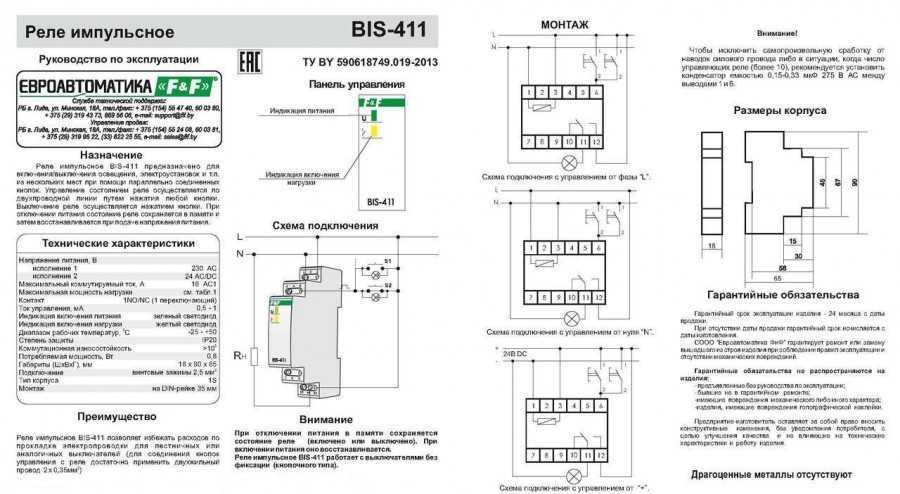

импульсное электромагнитное реле бистабильного типа 411, способно передавать до 12в. Кнопки этого прибора параллельно соединены между собой, при этом, когда замыкаются контакты в одном месте, электрическая схема автоматически размыкает их в другом. Переключать можно любым удобным способом. Главным преимуществом является экономия кабеля, нет необходимости разветвлять проводку в квартире; Импульсное реле bis-414
бистабильное устройство 413. Здесь за управление отвечает специальная схема, которая сама выключает свет после определенного промежутка времени. Данная система часто используется в местах общественного питания, где зачастую клиенты просто забывают выключать свет. В некоторых отдельных случаях выключение производится при повторном нажатии кнопки, хотя этот механизм также регулируется;

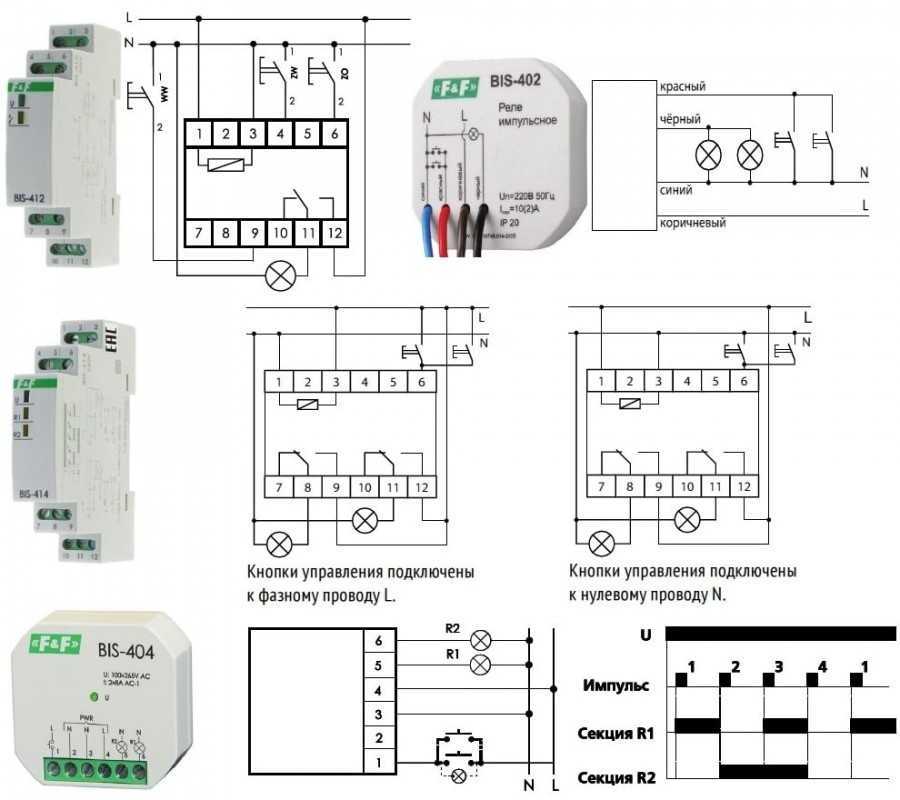

аналоги вышеперечисленных приборов – это устройство серии 414 и 412. Это приборы, которые объединяют в себе характеристики двух предыдущих аппаратов. Ключевой особенностью их работы является то, что они предусматривают питание не только с двух сторон прохода, но и двух нагрузок, т.е. их можно подключать к двум различным проводкам, скажем много рожковой люстры, лифта и т.д. С механической точки зрения, они более выгодны и долговечны.

Подавляющая часть реле работает с различными неоновыми подсветками, светодиодными лампами и прочими небольшими и относительно не нагруженными осветительными приборами. Но, к сожалению, самое просто импульсное групповое или двустабильное реле, например, моделей фирмы legrand, acti, Colan, dc, electric Schneider, gerin, general, esmi etimat, fotek, fujitsu, hager, moeller, iek, itl, merlin, multi, pulsar, sassin, Siemens, tlc, zamel, finder, их стоимость порядком 1000 рублей (хотя цена отечественных ишм несколько ниже – от 700 рублей). Поэтому, мы расскажем, как собрать такое устройство у себя дома.

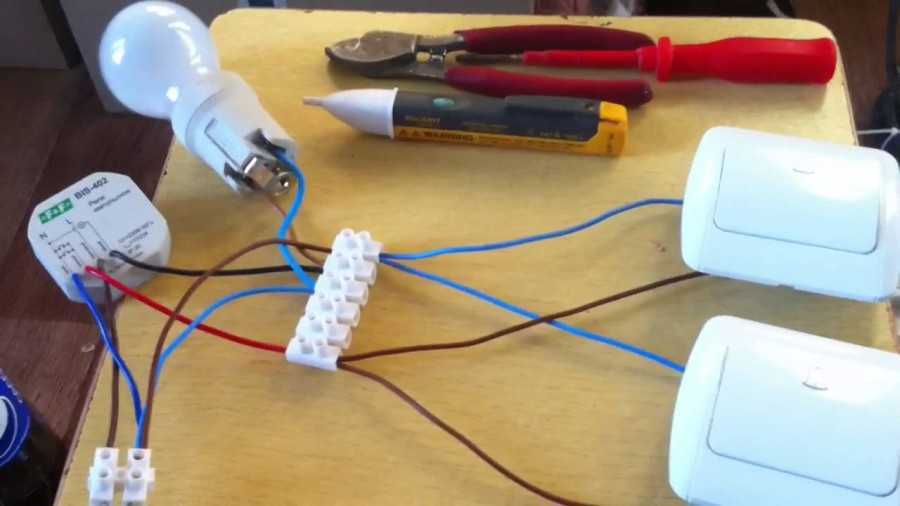

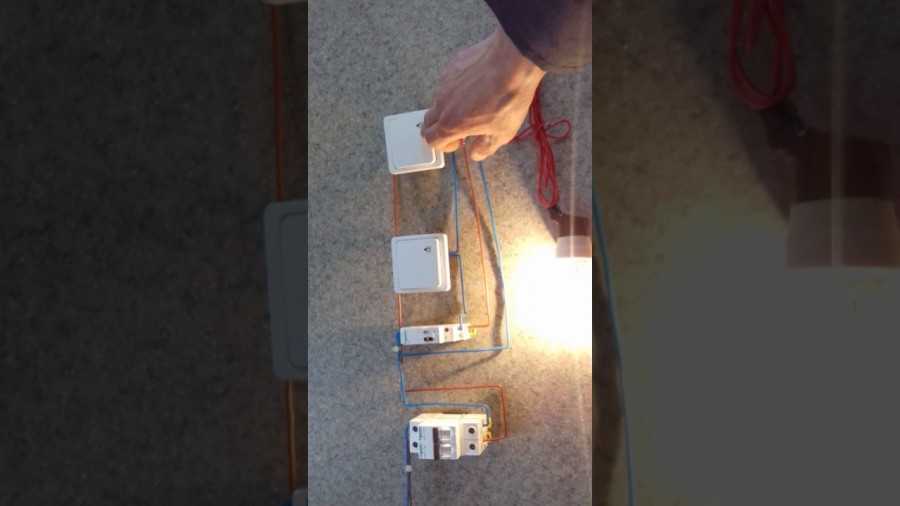

Видео: Схема подключения импульсного реле – Часть 2

Что такое реле времени?

Надо полагать, что читатель этой статьи — не специалист в вопросах электротехники, а лишь пытливый пользователь, старающийся расширить свой кругозор и применить полученную информацию в повседневной жизни. Поэтому для начала будет полезно вспомнить, что же скрывается под общим термином «реле»?

Не будем приводить длинную «научную» формулировку этого понятия – она может быть не вполне понятна начинающему. А если говорить простыми словами, то реле – это электромеханическое или электронное устройство, которое производит коммутацию (соединение или разрыв) электрической цепи при получении внешнего управляющего сигнала. Если точнее, то срабатывание происходит, когда внешнее воздействие достигает какой-то заданной величины.

Первые реле были изобретены, изготовлены и применены еще в середине XIX века – они стали незаменимым компонентом аппаратов бурно развивающейся в те времена телеграфной связи. С тех пор, безусловно, эти устройства прошли длинный путь доработок и усовершенствований, повысилась их надежность, появились новые типы, способные работать в самых разных условиях эксплуатации. Но принцип остался неизменным – внешнее управляющее воздействие руководит замыканием, размыканием или переключением электрических цепей.

На схеме очень наглядно показан основной принцип работы электромеханического реле. Ну а количество контактов и схема их переключения при срабатывании устройства далеко не ограничивается этими двумя примерами.

По большей части реле управляются электрическими сигналами – когда показатели силы тока или напряжения достигают определенной величины. Но, кстати, управляющее воздействие вовсе не обязательно является электрическим. Существуют реле, срабатывание которых вызывается изменением давления в трубопроводе, температуры окружающей среды, освещенности объекта и другие. Все это открывает очень широкие возможности автоматизации и обеспечения безопасности эксплуатации разнообразной электрической техники.

Реле давления – в бытовых условиях обычно ставится в цепи питания насосного оборудования, что позволяет автоматизировать работу систем автономного водоснабжения или отопления.

Можно добавить, что в наше время наряду с электромеханическими реле все шире используются «твердотельные» — электронные ключи, в которых переключение контактов происходит за свет использования каскадов полупроводниковых элементов или интегральных микросхем.

Теперь – к вопросу о том, что же такое реле времени.

А подсказка кроется в самом названии. Это в принципе такое же реле, но срабатывание которого происходит с определенной задержкой после подачи (или снятия) управляющего сигнала. Или же коммутация цепей производится с определенным алгоритмом по времени.

Такие устройства нашли очень широкое применение в автоматизации промышленного оборудования. Но их широко используют и в бытовых условиях. Например, на них можно переложить часть забот по управлению осветительными приборами, климатическим оборудованием или системами вентиляции, с получением весьма впечатляющего эффекта экономии электроэнергии. Появляется возможность производить в заданное время необходимые действия с бытовыми электрическими приборами даже в отсутствие хозяев или без их вмешательства. Одним словом, реле времени способны значительно упростить жизнь владельцам дома.

Электромеханическое аналоговое реле времени в корпусе под установку на стандартную DIN-рейку. Даже внешне некоторые приборы такого предназначения напоминают обычные часы.

Это была, так сказать, общая информация. А теперь перейдем к более пристальному рассмотрению разнообразия этих устройств и алгоритмов их работы.

Комплектация схемы элементами

Чтобы изготовить такой таймер, работающий на напряжении 12v требуется правильно подготовить детали схемы.

Элементами схемы являются:

диоды VD1 – VD2, имеющие маркировку 1N4128, КД103, КД102, КД522.
Транзистор, подающий напряжение 12v на реле — с обозначением КТ814А или КТ814.
Интегральный счетчик, основа принципа работы схемы, с маркировкой К561ИЕ16 или CD4060.
Светодиодное устройство серии ARL5013URCB или L816BRSCB.

Здесь важно помнить, что при изготовлении самодельного устройства необходимо применять элементы, указанные в схеме и соблюдать правила техники безопасности

Схемы различных реле времени

Существуют разные варианты исполнения реле времени, схема каждого вида имеет свои особенности. Таймеры можно изготовить самостоятельно. Перед тем как сделать реле времени своими руками, необходимо изучить его устройство. Схемы простых реле времени:

на транзисторах;
на микросхемах;
для выходного питания 220 В.

Опишем каждую из них более подробно.

Схема на транзисторах

Транзистор КТ 3102 (или КТ 315) – 2 шт.
Конденсатор.
Резистор номиналом 100 кОм (R1). Также понадобится еще 2 резистора (R2 и R3), сопротивление которых будет подбираться вместе с емкостью в зависимости от времени срабатывания таймера.
Кнопка.

При подключении схемы к источнику питания начнет заряжаться конденсатор через резисторы R2 и R3 и эммитер транзистора. Последний откроется, поэтому на сопротивлении будет падать напряжение. В результате откроется второй транзистор, что приведет к срабатыванию электромагнитного реле.

При заряде емкости ток будет уменьшаться. Это вызовет снижение эммитерного тока и падения напряжения на сопротивлении до того уровня, которое приведет к закрытию транзисторов и отпускания реле. Чтобы запустить таймер заново, потребуется кратковременное нажатие кнопки, которое вызовет полную разрядку емкости.

Для увеличения временной задержки используют схему на полевом транзисторе с изолированным затвором.

На базе микросхем

Применение микросхем уберет необходимость разряжать конденсатор и подбирать номиналы радиодеталей для выставления необходимого времени срабатывания.

Необходимые электронные компоненты для реле времени на 12 вольт:

резисторы номиналом 100 Ом, 100 кОм, 510 кОм;
диод 1N4148;
емкость на 4700 мкФ и 16 В;
кнопка;
микросхема TL 431.

Положительный полюс источника питания должен соединяться с кнопкой, параллельно к которой подключен один контакт реле. Последний также подключается к резистору 100 Ом. С другой стороны резистор соединен с сопротивлениями на 510 и на 100 кОм. Один из выводов последнего идет на микросхему. Второй вывод микросхемы соединен с резистором на 510 кОм, а третий – с диодом. К полупроводниковому устройству подключается второй контакт реле, которое соединено с исполняющим устройством. Отрицательный полюс источника питания связан с сопротивлением на 510 кОм.

Под питание на выходе 220 В

Две вышеописанные схемы рассчитаны на напряжение 12 В, т. е. не подходят для мощных нагрузок. Устранить этот недостаток допустимо с помощью магнитного пускателя, установленного на выходе.

Если в качестве нагрузки выступает маломощное устройство (бытовое освещение, вентилятор, трубчатый электрический нагреватель), то можно обойтись без магнитного пускателя. Роль преобразователя напряжения выполнят диодный мост и тиристор. Необходимые детали:

Диоды, рассчитанные на ток больше 1 А и обратное напряжение не выше 400 В, – 4 шт.
Тиристор ВТ 151 – 1 шт.
Емкость на 470 нФ – 1 шт.
Резисторы: на 4300 кОм – 1шт, на 200 Ом – 1 шт., регулируемый на 1500 Ом – 1 шт.
Выключатель.

К питанию 220 В подключается контакт диодного моста и выключатель. Второй контакт моста соединен с выключателем. Параллельно к диодному мосту подключается тиристор. Тиристор соединяется с диодом и сопротивлениями на 200, на 1500 Ом. Вторые выводы диода и резистора (200 Ом) идут на конденсатор. Параллельно последнему подключено сопротивление на 4300 кОм. Но необходимо помнить, что данное устройство не используется для мощных нагрузок.

Основные разновидности приборов

Принцип работы таймеров построен на соединении и разъединении контактов, управляющих светом в конкретно заданный промежуток времени. К примеру, владельцы дома или квартиры могут, уходя, настроить таймер на включение системы отопления, зависимой от электроэнергии, и наслаждаться комфортной температурой после возвращения домой.

Все приборы получают питание от электричества, но при этом сам таймер может быть механическим или электронным.

Устройства с механическим таймером

Модель выключателя с выдержкой времени механического типа функционирует благодаря специальным лепесткам конструкции. Для запуска механизма пользователь должен задать время на корпусе электротехнического устройства. Каждый из лепестков соответствует 15-минутному или 30-минутному отрезку времени. Таким образом, настройка таймера регулируется при помощи вращающегося диска. В обозначенный промежуток времени потребитель будет получать электроэнергию, а после срабатывания механического таймера электричество перекрывается автоматическим способом.

Прибор обладает простой конструкцией, но при этом имеет ряд недостатков:

невысокая точность таймера отсчета времени;
невозможность поставить сложные задания;
нельзя установить случайный режим работы.

Однако механическая модель может функционировать на резервных аккумуляторных батареях. Схема устройства довольно простая и включает подключение к распределительной коробке, фазу, землю и ноль, электротехнический прибор (светильник, лампа), выходы на выключатель.

Выключатели с электронным таймером

Практически все модели выключателей электронного типа функционируют с недельным временным интервалом программирования. Устройства оборудованы жидкокристаллическим экраном, на котором удобно выставлять настройки прибора. Особенности работы электронного устройства:

информация о параметрах программы отображается на экране;
оборудовано несколькими функциональными кнопками;
имеет большой выбор опций — до 150;
имеет низкую дисперсию — не более минуты;
установить выключатель можно своими руками, используя схему.

Электронный таймер определенно обладает преимуществами над механическим прибором. Время можно задавать с высокой точностью, предусмотрены разные опции управления осветительными и энергозависимыми приборами. Впечатляющее количество функций электронного выключателя с выдержкой времени позволяет настраивать таймер под конкретные запросы пользователя.

Преимущества и особенности применения

Розетки с механическим таймером дают возможность подключения промышленных и бытовых приборов. Розетки, предназначенные для улицы, имеют пластиковую защиту от снега и дождя, а также от попадания пыли и других загрязнений.

Вам это будет интересно Как провести замер сопротивления изоляции

Используемые в помещении имеют крышки и в случае внезапно создавшейся влажности в помещении готовы закрыть ими отверстия в гнезде.

В инструкции к розетке указаны:

ряд общих правила и схем подключения;
регулировка таймера;
принцип действия.

При включении и выключении приборов каждый день в разное время рекомендуется приобрести таймеры с недельным сроком. На электронных розетках с таймером имеются дисплеи с элементами питания, евровилки, кнопки, ручки настроек.

У розеток, имеющих электрический таймер, имеются следующие плюсы:

можно регулировать время по минутам;
выбрать любой день недели для выключения и включения розеток;
можно включить прибор как вручную, так и автоматически;
реле времени работает вне зависимости от электроснабжения и наличия батареек.

Устройство

Для того, чтобы понять, как устроено электронное реле, полезно вспомнить старые механические регуляторы времени. Скажем, у прежних стиральных машин поворот вынесенной на корпус ручки включал исполнительный механизм. Одновременно запускалась выдержка. По прошествии заданного времени исполнительный механизм отключался. По такому алгоритму работают любые включатели времени либо таймеры, даже находящиеся в микроконтроллере (МК).

Хотя сегодня, в век электроники, существуют очень много электронных часовых механизмов и реле, то возникает вопрос о необходимости изготовления механизма, регулирующего время своими руками. Ответить на него очень просто. Часто дома приходится делать что-то, где потребуются дозированные временные границы. Поэтому простые механизмы регулирования временивозможно собрать и самому, своими руками.

Как рассчитать задержки на rc цепочках для реле 12В

РЦ цепочка базируется на нескольких явлениях и свойствах конденсатора: накапливать противоположные заряды на его обкладках, не пропуская ток через себя, и мгновенно отдавать заряд обратно в цепь. Из-за того, что две обкладки конденсатора изолированы диэлектриком – «шевеление» происходит во внешней цепи при разрядке или зарядке.

Еще одно полезное свойство конденсатор – по мере заряда напряжение равняется до напряжения источника заряда, после чего ток в цепи перестает течь т.к. потенциалы выровнялись. Продолжительность зарядки кондера зависит от его емкости и от сопротивления источника.

Но что нам дает мгновенная разрядка конденсатора, если требуется задержка? Ничего. Поэтому на помощь приходит пассивный полупроводник – резистор.

Единственная функция резистора – ограничивать ток, рассеивая лишнюю часть в виде тепла. Регулируя силу тока можно задавать время зарядки или разрядки конденсатора. Чем больше сопротивления току и емкость конденсатора, тем дольше он будет разряжаться и заряжаться.

Из этого всего напрашивается очевидный вывод – конденсатор в паре с резистором сослужит хорошую службу в роли таймера.

Как рассчитать и сделать задержку включения реле 12в на 3 секунды

Как мы выяснили время задержки напрямую зависит от емкости и сопротивления. Для вычисления пригодится вот это формула:

Устанавливать конденсатор большой емкости нет смысла. Кондер емкостью 1 фарад настолько огромный, что его не получится обхватить одной рукой. Поэтому используем кондер на 50 мкФ и больше и подбираем резистор.

Теперь используем формулу выше и подставляем параметры элементов на место переменных:

Преобразуем уравнение:

Вот так мы и нашли требуемый резистор, чтобы зарядка кондера на 50мкФ происходила в течении приблизительно 3 секунд. Его сопротивление составляет 60 000 Ом => 60кОм. Не забывайте, что у проводника также есть собственное сопротивление, но учитывать его в наших расчетах не имеет смысла, т.к. задержки возрастут на миллисекунды или даже меньше.

Схемы различных реле времени

на транзисторах;
на микросхемах;
для выходного питания 220 В.

Опишем каждую из них более подробно.

Схема на транзисторах

Необходимые радиодетали:

Транзистор КТ 3102 (или КТ 315) – 2 шт.
Конденсатор.
Резистор номиналом 100 кОм (R1). Также понадобится еще 2 резистора (R2 и R3), сопротивление которых будет подбираться вместе с емкостью в зависимости от времени срабатывания таймера.
Кнопка.

Для увеличения временной задержки используют схему на полевом транзисторе с изолированным затвором.

На базе микросхем

Необходимые электронные компоненты для реле времени на 12 вольт:

резисторы номиналом 100 Ом, 100 кОм, 510 кОм;
диод 1N4148;
емкость на 4700 мкФ и 16 В;
кнопка;
микросхема TL 431.

Принцип работы и схема подключения теплового реле

Под питание на выходе 220 В

Диоды, рассчитанные на ток больше 1 А и обратное напряжение не выше 400 В, – 4 шт.
Тиристор ВТ 151 – 1 шт.
Емкость на 470 нФ – 1 шт.
Резисторы: на 4300 кОм – 1шт, на 200 Ом – 1 шт., регулируемый на 1500 Ом – 1 шт.
Выключатель.

Устройство, виды и принцип действия асинхронных электродвигателейЧто такое контактор: назначение, принцип работы, виды, схемы подключенияПоверка электросчетчика: срок поверки и межповерочный интервалКак правильно выбрать и какой лучше поставить электросчетчик в квартируЧто делать если остановился или сломался электросчетчик в квартире?Что такое генератор водорода и как его сделать своими рукамиКак выбрать генератор для загородного дома или дачи, ТОП моделейКак устроен генератор переменного тока — назначение и принцип действия

Разновидности розеток с таймером включения и выключения, которые можно купить

Все представленные на рынке устройства, обладающие функцией прямого или обратного отсчёта времени, можно разделить на типы по особенностям управления и функциональным возможностям. По первому параметру все приборы делятся на механические и электронные таймеры включения/выключения по заданной программе.

ФОТО: 220volt.com.ua Механические модели – самый простой тип прибора для включения/отключения электричества

Механический таймер включения и выключения электроприборов

Простой вариант, который функционирует по принципу обычного часового механизма. Пользователю требуется только, словно будильник, завести прибор на определённое время. После того, как реле обратного отсчёта времени отработает, произойдёт включение или отключение питания.

Механические модели также можно разделить на два типа: имеющие рычаг, посредством которого осуществляется выставление времени, или кнопки, используемые для программирования срабатывания.

ФОТО: static-eu.insales.ru Электрические таймеры позволяют выставлять время на сутки и на неделю

Таймер розеточный электронного типа

Вторая, более сложная разновидность, это электрический таймер, который имеет право именоваться полноценным программатором. В некоторых моделях встречается до 140 различных режимов работы. Дополнительно электронный таймер-розетка может иметь встроенный датчик движения, срабатывание которого настраивается на определённый промежуток времени. Это очень удобно, если подключить таймер к системе освещения, чтобы получить источник дежурного света.

ФОТО: www.fiyatgrafik.com Электрические розетки имеют примерно одинаковый набор кнопок, что упрощает их настройку

Электронные розетки имеют дополнительное деление на два типа в соответствии с максимальным временным отрезком, который допускается выставить для включения или выключения:

Суточные. Вариант, который предполагает поддержание работы устройства на протяжении суток или 24 часов, причём выставленные параметры будут повторяться изо дня в день. Это не самый удобный режим, поскольку распорядок дня человека может меняться, что потребует перепрограммирования.
Недельные. Главным преимуществом данного типа является возможность выставления определённого ритма работы на каждый день недели по-отдельности или группировать их.

ФОТО: conrad.ru Таймер на дин-рейку может быть как электрическим, так и аналоговым

Таймер на дин-рейку

Ещё одной разновидностью таймеров для управления электрическими приборами в доме или квартире является реле, которое монтируется на дин-рейку или, проще говоря, встраивается в линию проводки щитка. Внутри также имеется простейший программатор для выставления режима работы. Существует возможность настройки как суточной, так и недельной программы.

ФОТО: квант-спб.рф Электрические таймеры имеют встроенный аккумулятор для сохранения настроек

Статья по теме:

Создание своими руками реле времени на таймере 555NE

Многие электрические схемы построены на интегральном таймере NE555. Такую систему несложно создать в домашних условиях. Контроллер собирается из следующих элементов:

клеммники винтового типа;
диод;
плата размером 65х35;
резистор;
паяльник для точечных соединений;
программный файл Sprint Layout;
биполярный транзистор типа n-p-n.

В качестве основы для монтажа элементов используется плата. Резистор крепят сверху или выводят с помощью проводов. Для винтовых клеммников в плате предусмотрены специальные места. После того как все комплектующие будут впаяны согласно схеме, излишки на местах соединений нужно убрать и проверить надежность контактов. Чтобы защитить транзистор, нужно выполнить монтаж диода. Он устанавливается параллельно реле. Затем выставляется период срабатывания. Если реле будет размещено на выходе, оно позволит корректировать нагрузки.

Таймер, изготовленный своими руками.

Как работает эта система:

Нажатием кнопки выполняется запуск.
Схема замыкается и на прибор дается напряжение.
Загорается лампочка и запускается процесс отсчета времени.
Когда установленное время проходит, лампочка гаснет и прерывается подача электричества.

Такая схема позволяет регулировать период срабатывания в пределах 4 мин. Если будет установлен конденсатор, настраиваемое время увеличивается до 10 мин.

Это простые схемы, для создания которых требуются минимальные навыки обращения с платами и электричеством. Разнообразный и богатый ассортимент современных устройств позволяет подобрать разъем под любые нужды, поэтому нет необходимости в самостоятельном изготовлении розеток, укомплектованных таймером. Чтобы найти подходящую модель, достаточно сопоставить ее возможности с теми условиями, в которых она будет эксплуатироваться, а также изучить отзывы о производителях и качестве их продукции в интернете.

Схемы различных реле времени

на транзисторах;
на микросхемах;
для выходного питания 220 В.

Опишем каждую из них более подробно.

Схема на транзисторах

Транзистор КТ 3102 (или КТ 315) — 2 шт.
Конденсатор.
Резистор номиналом 100 кОм (R1). Также понадобится еще 2 резистора (R2 и R3), сопротивление которых будет подбираться вместе с емкостью в зависимости от времени срабатывания таймера.
Кнопка.

Для увеличения временной задержки используют схему на полевом транзисторе с изолированным затвором.

На базе микросхем

Необходимые электронные компоненты для реле времени на 12 вольт:

резисторы номиналом 100 Ом, 100 кОм, 510 кОм;
диод 1N4148;
емкость на 4700 мкФ и 16 В;
кнопка;
микросхема TL 431.

Положительный полюс источника питания должен соединяться с кнопкой, параллельно к которой подключен один контакт реле. Последний также подключается к резистору 100 Ом. С другой стороны резистор соединен с сопротивлениями на 510 и на 100 кОм. Один из выводов последнего идет на микросхему. Второй вывод микросхемы соединен с резистором на 510 кОм, а третий — с диодом. К полупроводниковому устройству подключается второй контакт реле, которое соединено с исполняющим устройством. Отрицательный полюс источника питания связан с сопротивлением на 510 кОм.

Задержка отключения и включения реле с помощью конденсатора и резистора 12В

Не обязательно прибегать к использованию интегральных таймеров по типу NE555 если требуется всего лишь задержка перед старт/стоп. Использование конденсатора в паре с резистором и транзистором решит задачу без сложных ИС. Воспользуйтесь схемой ниже

Это классическая схема с использованием конденсатора, резистора, диода и биполярного транзистора. В схеме используется транзистор n-p-n типа. Работает она так: после подачи напряжение на резистор N сопротивления, начинает заряжаться конденсатор N емкости. При достижении напряжение смещения диоды открываются, а затем открывается управляющий эмиттерный p-n переход транзистора, который «открывает» транзистор и ток начинает течь в направлении коллектор-эмиттер.

Работает наш полупроводник в активном режиме. Пока управляющая базой величина тока не выйдет из этого режима, коэффициент усиления не приобретет нисходящую форму. Так продолжается пока величина тока вовсе не переступит порога отсечения — переход коллектор-эмиттер закроется. При включении происходит все да наоборот.

Для сборки рекомендуется использовать транзистор КТ827 с n-p-n переходом. Диод подойдет КД105Б или аналогичный по параметрам. Конденсатор и резистор подбирается в каждом случае индивидуально, об этом ниже.

Реле времени 220в

Большинство электронных схем работают на малом напряжении с гальванической развязкой от сети, но при этом могут коммутировать значительные нагрузки.

Временная задержка может производиться от реле времени 220В. Всем известны электромеханические устройства с задержкой выключения старых стиральных машин. Достаточно было повернуть ручку таймера, и устройство включало двигатель на заданное время.

На смену электромеханическим таймерам пришли электронные устройства, которые также применяются для временного освещения в туалете, на лестничной площадке, в фотоувеличителе и т. п. При этом часто используются бесконтактные переключатели на тиристорах, где схема работает от сети 220 В.

Питание производится через диодный мост с допустимым током 1 А и более. Когда контакт выключателя S1 замыкается, в процессе зарядки конденсатора С1 открывается тиристор VS1 и загорается лампа L1. Она служит нагрузкой. После полной зарядки тиристор закроется. Это будет видно по отключению лампы.

Время горения лампы составляет несколько секунд. Его можно менять, установив конденсатор С1 с другим номиналом или подключив к диоду D5 переменный резистор на 1 кОм.

Пневматика и часовой тип

Схемы на основе пневматических систем — уникальные. Эти приборы содержат специальную систему замедления — демпферное устройство пневматического типа. Время выдержки «пневматики» можно настраивать путем расширения или сужения сечения трубы, откуда подается воздух. Для такой операции в конструкции предусмотрен специальный регулировочный винт.

Временная задержка здесь колеблется в районе 1–60 сек. Однако есть экземпляры, срабатывающие в два раза быстрее. В действительности существуют небольшие погрешности по указанному времени.

Устройства, именуемые часовыми реле, широко распространены в электрике. Такой тип активно используют для сооружения автоматических рубильников, которые защищают цепи напряжением 500−10000 вольт. Время срабатывания — 0,1−20 сек.

Основой часовых реле является пружина, которая взводится электромагнитным механическим приводом. Контактные группы часового механизма коммутируют после пройденного промежутка времени, заданного заранее на специальной шкале устройства.

Скорость хода прибора напрямую зависит от силы тока, проходящего в обмотке. Это помогает настроить устройство под защитные функции. Главной особенностью такой защиты является полная независимость от влияния внешних факторов.

Что понадобится для изготовления?

В зависимости от выбранной модели процесс может оказаться как простым, так довольно трудоемким. Поэтому всем необходимым лучше запастись заранее, чтобы не останавливаться на половине проделанной работы.

Для сборки реле времени вам понадобится:

набор радиодеталей – в каждом конкретном примере самодельного реле их перечень будет отличаться, но основная номенклатура останется неизменной (резисторы, конденсаторы, транзисторы, микросхемы, промежуточные реле или переключатели, блоки питания или понижающие трансформаторы, катушки и т.д.);
основание для набора элементов – печатная плата, диэлектрическая поверхность или каркас, также выбираются исходя из местных условий;

Рис. 3. Печатная плата

паяльник, припой и другие приспособления для соединения элементов цепи.
корпус – для защиты элементов реле от различных механический воздействий, попадания пыли, влаги и засорителей;
блок управления или программирования – если вы планируете сделать регулируемую задержку.

В некоторых ситуациях вышеперечисленные части можно позаимствовать из старых электронных приборов, если он вам подходят, в противном случае их нужно приобрести. С конкретным перечнем вы сможете определиться после того, как выберете конкретную модель, которую хотите изготовить.

https://youtube.com/watch?v=mWSiqPvzLok
