Как сделать подсветку выключателя своими руками

Виды

Двухклавишные выключатели выпускаются в нескольких вариантах:

с подсветкой клавиш;
совмещенные с розеткой;
выполненные как проходной выключатель.

По конструкции выключатели бывают для наружной установки или для внутренней. Подключение двухклавишного выключателя света зависит от конкретной ситуации. Необходимо определиться где будет использоваться выключатель на две люстры и решить, какой вариант необходим.

Существуют варианты двухклавишных выключателей, которые имеют четыре контакта вместо стандартных трёх. Они представляют собой два изолированных одноклавишных выключателя, объединенных в одном корпусе. Их называют модульными.

Для внутренней установки

Это устройство наиболее распространено. Оно используется в офисных и жилых зданиях. Устанавливается в монтажную коробку, которая крепится в гипсокартонной или в бетонной/кирпичной стене. За счёт того, что выключатель скрыт в стене, его также называют «утопленным». Провода к нему подводят в специальных канавках, называемых штробами. Если выключатель закреплен в каркасной гипсокартонной стене, то кабель до выключателя прокладывают в гофрированной трубе.

Для наружной установки

При монтаже проводки открытого типа используют выключатели наружной установки. Они крепятся на негорючее основание, а провода к ним подводят в кабель-каналах, металлорукавах, гофрированных пластиковых трубах или поверх стены на фарфоровых изоляторах. Чаще всего схема подключения двухклавишного выключателя на две лампочки открытого типа применяется в деревянных домиках садово-огороднических товариществ. Также наружная установка используется в сараях, гаражах, подвалах и других подсобных помещениях.

Светодиодная подсветка

Как сделать блок питания из энергосберегающих ламп

Часто встречается подсветка из светодиода, который представляет собой полупроводниковый прибор излучающий свет при протекании через него электрического тока.

Цвет светоизлучающего диода зависит от материала, из которого он изготовлен и в некоторой степени от приложенного напряжения. Светодиоды представляют собой соединение двух полупроводников различных типов проводимости p и n. Называют это соединение – электронно-дырочный переход, именно на нем возникает излучение света при прохождении через него прямого тока.

Возникновение светового излучения объясняется рекомбинацией носителей зарядов в полупроводниках, на приведенном ниже рисунке изображена примерная картина происходящего в светодиоде.

Рекомбинация носителей зарядов и возникновение светового излучения

На рисунке кружком со знаком «–» обозначены отрицательные заряды, они находятся в зеленой области, так условно обозначена область n. Кружок со знаком «+» символизирует положительные носители тока, находятся они в коричневой зоне p, граница между этими областями и есть p-n переход.

Когда под действием электрического поля положительный заряд преодолевает p-n переход, то прямо на границе он соединяется с отрицательным. А так как при соединении происходит и возрастание энергии от столкновения этих зарядов, то часть энергии идет на нагревание материала, а часть излучается в виде светового кванта.

Конструктивно светодиод представляет собой металлическое, чаще всего медное основание, на котором закреплены два кристалла полупроводников разной проводимости, один из них является анодом, другой – катодом. К основанию приклеен алюминиевый рефлектор с закрепленной на нем линзой.

Как можно понять из рисунка ниже, немало в конструкции уделено внимания отводу тепла, это неслучайно, так как полупроводники хорошо работают в узком тепловом коридоре, выход за его границы нарушает работу прибора вплоть до выхода из строя.

Схема устройства светодиода

У полупроводников с ростом температуры, в отличие от металлов, сопротивление не увеличивается, а напротив, уменьшается. Это может вызвать неконтролируемое увеличение силы тока и соответственно нагрева, при достижении определенного порога происходит пробой.

Светодиоды очень чувствительны к превышению порогового напряжения, даже кратковременный импульс выводит его из строя. Поэтому токоограничивающие резисторы должны быть подобраны очень точно. Кроме того, светодиод рассчитан на прохождение тока только в прямом направлении, т.е. от анода к катоду, если прикладывается напряжение обратной полярности, то это также может вывести его из строя.

И все же, несмотря на эти ограничения, светодиоды широко применяются для подсветки в выключателях. Рассмотрим схемы включения и защиты светодиодов в выключателях.

В выключенном состоянии

В этом случае причин миганий несколько. Главная из них – ток в цепи подсветки выключателя.

Мигание устраняют несколькими способами:

включением нескольких ламп на один выключатель, например, в люстре;
отключением неоновой индикаторной лампы или светодиода – разрывают цепь индикатора или удаляют плату с диодом или неонкой из выключателя.

Некачественные светодиодные лампы

Низкое качество изготовления светодиодной лампы может быть причиной ее мигания. Если использованы светодиоды, которые хранились, например, в гараже с парами топлива или выхлопными газами. Сера в их составе может привести к коррозии контактных поверхностей светодиодов. Тогда объемное сопротивление пропаянного места может непредсказуемо меняться. А значит будет меняться ток через диод и яркость свечения.

Современная филаментная светодиодная лампа в стеклянной или небьющейся колбе-шаре из пластика-поликарбоната.

Мигание может вызывать и электромагнитная несовместимость силовых цепей электропроводки и цепей управления светильниками. Если они проложены в общих кабельных каналах, то броски электромагнитных полей, например, от пусковых токов современных импульсных источников питания мощных светодиодов могут наводить ложные команды на цепях управления. Например, включение/выключение светильника или изменение его яркости.

Из-за подсветки выключателя

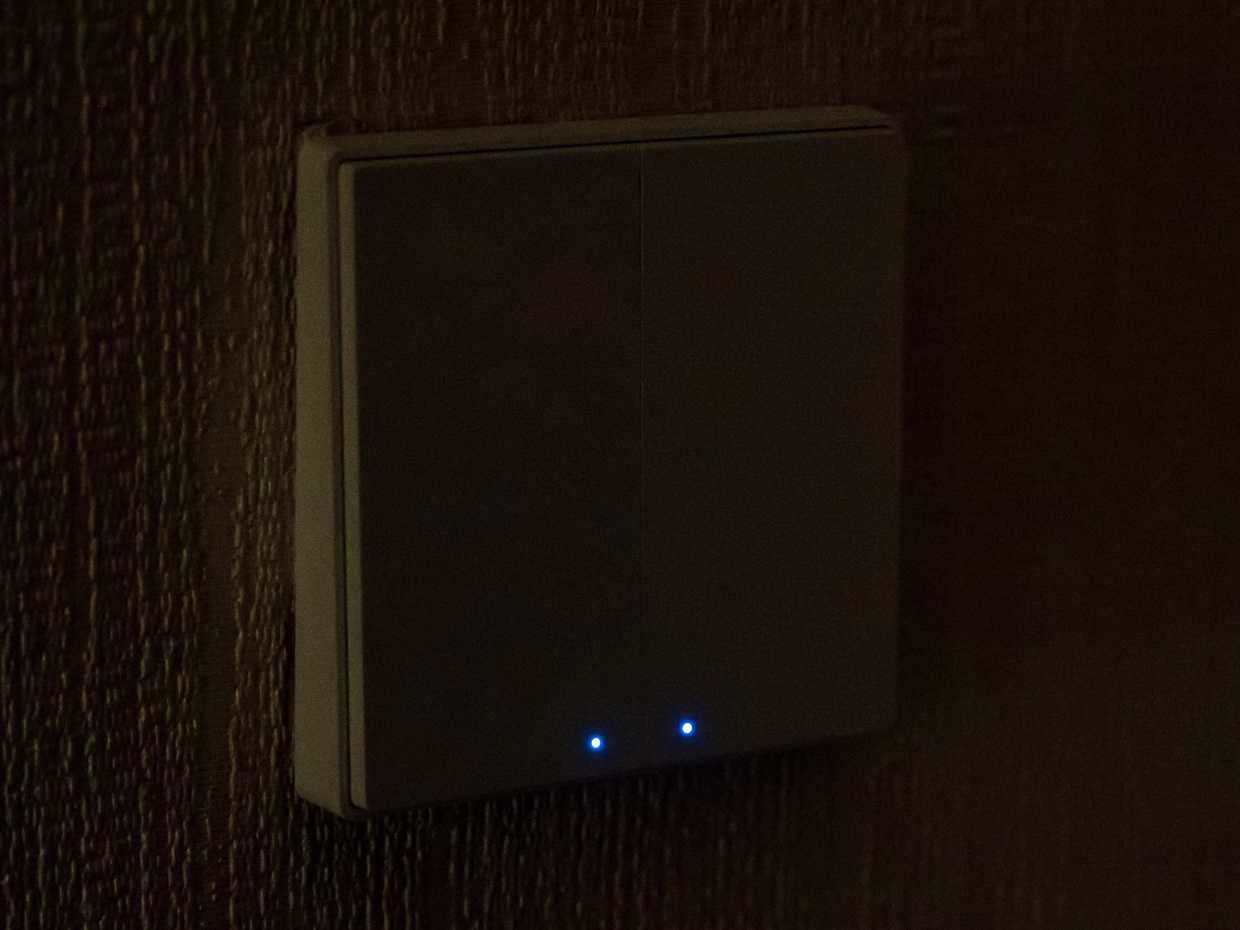

Подсветка может быть реализована с помощью индикаторного светодиода или малогабаритной неоновой лампочки. Она на схеме обозначена позицией HG1.

Схема подсветки кнопки выключателя. На рисунке показана малогабаритная люминесцентная лампа. Но эта же схема применяется и для светодиодных ламп.

Такую подсветку вводили в обычные выключатели для ламп накаливания, чтобы в полной ночной темноте их огонек можно было легко увидеть, а свет не мешал спать.

Для работы индикаторного светодиода переменное напряжение сети выпрямлялось однополупериодным выпрямителем на одном диоде и ограничивался его рабочий ток резистором. Небольшой индикаторный элемент – светодиод или неоновая лампочка — подключался параллельно контактам выключателя и пропускался рабочий ток, например, светодиода, величиной единицы или десятки миллиампер. Этот же ток проходил и через светодиодную лампу. Он постепенно заряжал фильтрующие конденсаторы блока питания или драйвера светодиодов. Через несколько десятков секунд напряжение поднималось до открытия светодиодов в лампе, и они загорались. Конденсаторы в фильтре блока питания разряжались и цикл повторялся.

Электрические схемы выключателей с подсветкой неоновой индикаторной лампочкой – на рис. 1 и светодиодом-индикатором – на рис. 2.

Проблемы с электрической бытовой проводкой в старых зданиях

Частой причиной моргания светодиодной лампы является некачественно смонтированная проводка в здании. Особенно это касается построенных сразу после войны или в 1945-1960-х годах. Нехватка ресурсов в стране заставляла применять временные решения, которые оставались постоянными. Речь об использовании в бытовой проводке алюминиевых и медных проводов. При их неправильном соединении медь и алюминий в зданиях с повышенной влажностью образовывали гальванические пары, имеющие высокую коррозионную опасность.

Обычно алюминий под воздействием кислорода воздуха сразу покрывается прочной и непроводящей пленкой окисления. В атмосфере дома, заполненной разного вида парами и газами от людей, растений и домашних животных скрутки меди и алюминия активно разрушаются в зоне контактов и при больших токах начинают искрить. Это вызывает мигание ламп, особенно светодиодных, не имеющих фильтрующих конденсаторов большой емкости.

В таких домах большая суммарная нагрузка мощных электроприборов может приводить вечерами к провалам напряжения в сети. А это еще одна причина мигания ламп.

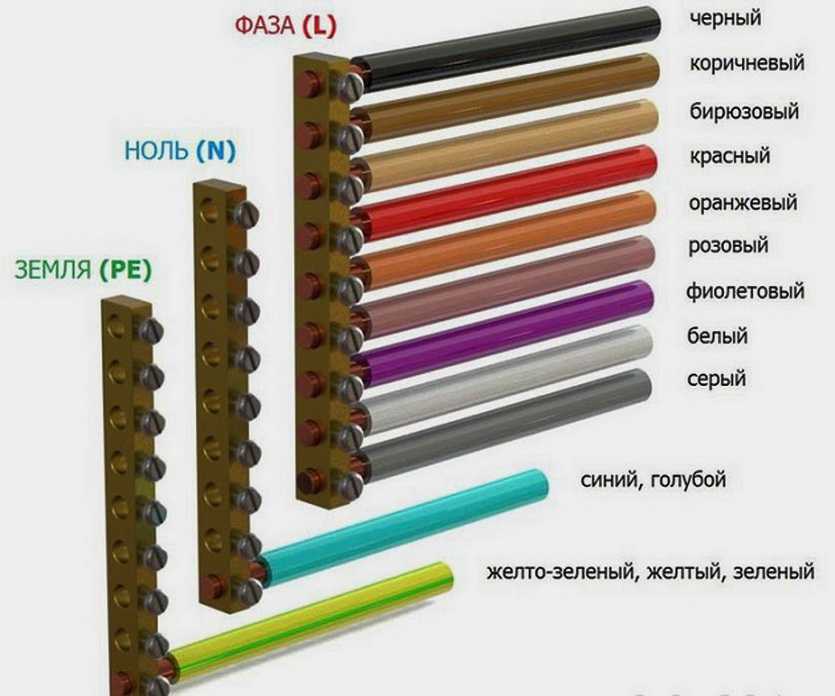

Причиной может быть и неправильная фазировка проводки, когда путают фазу и ноль. Для ламп накаливания и галогенных это роли не играет, а светодиодные или разрядные, т.е. люминесцентные, могут иногда работать с миганиями.

Пример перепутанных фазного и нулевого проводов в электропроводке.

Ошибки монтажа

Чтобы избежать ошибок при монтаже выключателей, соблюдайте следующие правила:

Перед монтажом всегда отключайте питание для предотвращения короткого замыкания и поломки устройства.
Стеклянную лицевую панель устанавливайте и снимайте на обесточенном механизме.
Проконтролируйте, чтобы лицевая панель не упиралась одной из сторон в стену и стояла строго параллельно.
Подавайте питание на сенсорные выключатели, когда каждая линия находится под нагрузкой.
Лицевую стеклянную панель одевайте на выключатель сразу после монтажа, чтобы сенсор не пылился.
Не нажимайте на сенсор без панели!
Если на сенсоре выключателя оказалась строительная пыль, протрите его сухой чистой тканью.
Соблюдайте осторожность при работе с электричеством.

Теперь вы знаете о преимуществах сенсорных выключателей, принципах их устройства и подключения. Современные выключатели сделают ваш дом стильным и комфортным, а при правильной установке и обращении, будут радовать вас долгие годы.

Схемы управления освещением с использованием различных типов выключателей

Как подключить проходной выключатель: схемы управления освещением с двух, трёх и более мест

Для чего нужен диммер, что это такое, схема подключения диммера и принцип его работы

Как подключить и настроить датчик движения для управления освещением: электрические схемы подключения и настройка датчика

Как подключить провод к одноклавишному выключателю?

Как подключить двухклавишный выключатель самостоятельно

Альтернативные методы устранения проблемы мерцания светодиодной лампы

Чтобы не выключать светодиод
в выключателе совсем, так как она весьма полезна в темноте, можно применить
альтернативные варианты решения проблемы устранения мерцания лампочки.
Применяются два способа:

Увеличение сопротивления дополнительной цепи.
Добавление в схему емкостного шунта.

Увеличение сопротивления подсветки

Действуя по первому
методу, необходимо найти резистор в системе освещения выключателя, который и
служит основным сопротивлением для диода или лэд-элемента. Его и нужно заменить
на аналог с большим номиналом. В результате протекающий ток станет еще слабее,
что позволит отключить драйвер лампочки в люстре по естественной причине.

Вся сложность этого способа заключается в техническом неудобстве и необходимости точного подбора резистора. Например, в стандартном выключателе применяют неон с 150 кОм сопротивлением модуль. Чтобы устранить мигание светодиода, его нужно заменить на 220 кОм и диод 1 N 4007. Последний применяется в качестве диодного моста. Такие устройства моно поснимать, к примеру, с энергосберегающих ламп на 220 вольт. Эти элементы просто устанавливаются в схему переключателя вместо штатного резистора на 150 кОм.

Если в качестве
индикатора будет применяться диод на три миллиметра, резистор должен иметь
номинал в 650-700 кОм. Проблема в том, что светодиод в выключателе должен
соответствовать сопротивлению в резисторе. В противном случае это может просто
отключить подсветку.

Емкостный шунт

Второй метод, более
простой, заключается в использовании резистивного шунта. Таким устройством
может оказаться обычная лампа накала мощностью в сорок ватт. Сопротивление ее
нерабочей спирали равняется ста Ом, что вполне достаточно, чтобы отключить
драйвер светодиода в люстре. Однако в этом случае придется устанавливать разные
источники света в один светильник или грамотно развести их по разным углам
комнаты в рамках одной схемы.

Расчет мощности

Также надо рассчитать мощность, рассеиваемую резистором, ее рассчитывают по формуле:

где Р – мощность, рассеиваемая на резисторе (Вт);

Uc – напряжение сети (здесь 220 В);

Uсд – рабочее напряжение светодиода (В);

Iсд – рабочий ток светодиода (А);

Подсчитываем мощность: Рмин=(220-2)*0,01 = 2,18 Вт, Рмакс=(220-2)*0,02=4,36 Вт. Как следует из расчета, мощность, рассеиваемая резистором, довольно значительная.

Из номиналов мощностей резисторов самый ближайший больший – это 5 Вт, но такой резистор довольно больших габаритов, и спрятать его в корпус выключателя не удастся, да и впустую тратить электроэнергию нерационально.

Так как расчет проводился на максимально допустимый ток светодиода, а в таком режиме у него многократно снижается долговечность, снизив ток в два раза, можно убить двух зайцев: уменьшить рассеиваемую мощность и увеличить срок службы светодиода. Для этого надо просто увеличить сопротивление резистора вдвое до 22-39 кОм.

Подключение подсветки к клеммам выключателя

На рисунке выше приведена схема подключения подсветки к клеммам выключателя. К одной клемме подходит фазный провод сети, ко второй –провод от лампочки освещения, подсветка подключается к двум этим клеммам. Когда выключатель разомкнут, то через схему подсветки течет ток, и она горит, но лампа освещения не светится. Если выключатель замкнуть, то напряжение потечет по цепи, минуя подсветку, освещение включится.

В заводских выключателях с подсветкой чаще всего используется схема, изображенная на рисунке выше. Номинал резистора – от 100 до 200 кОм, производители идут на сознательное уменьшение тока через светодиод до 1-2 мА, а значит, и яркости свечения, потому что в ночное время этого вполне достаточно. В то же время снижается рассеиваемая мощность, можно не устанавливать и защитный диод, потому что обратное напряжение не превышает допустимое.

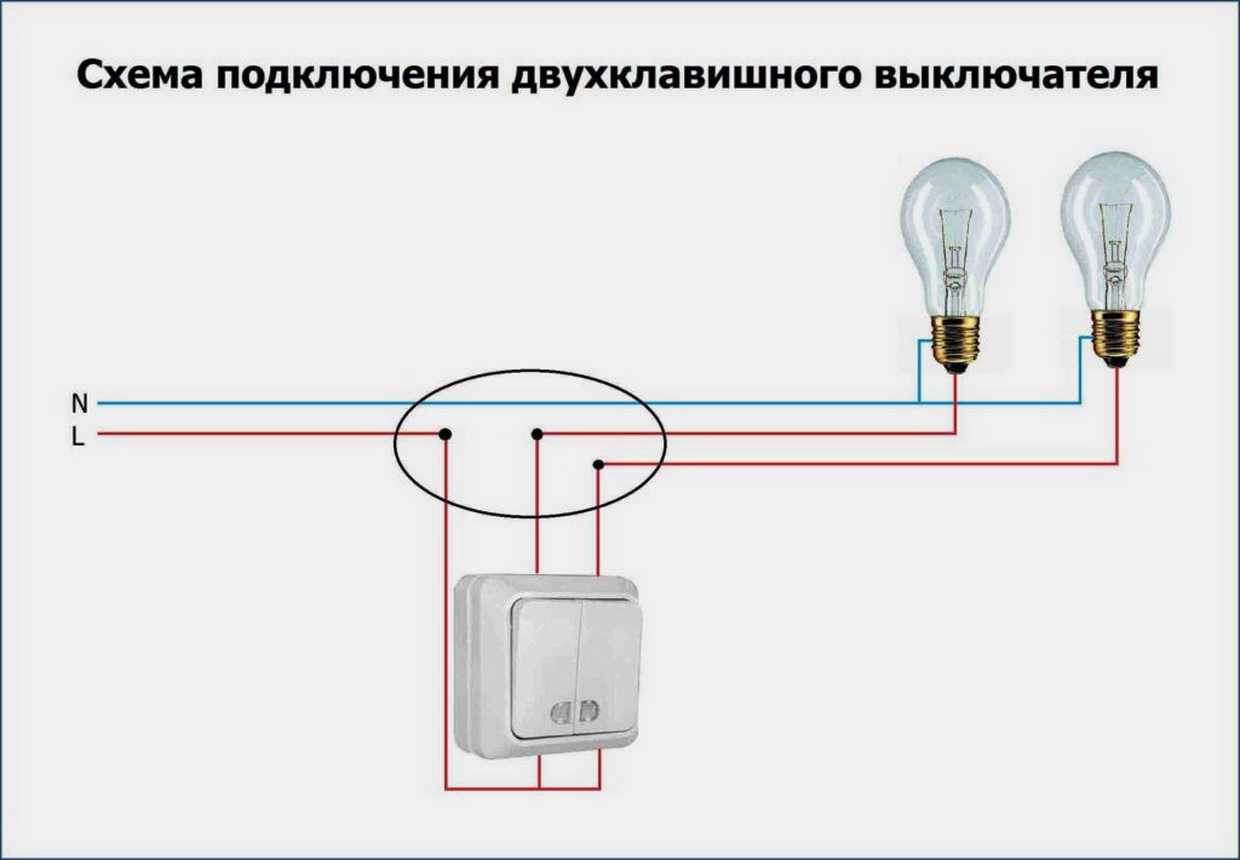

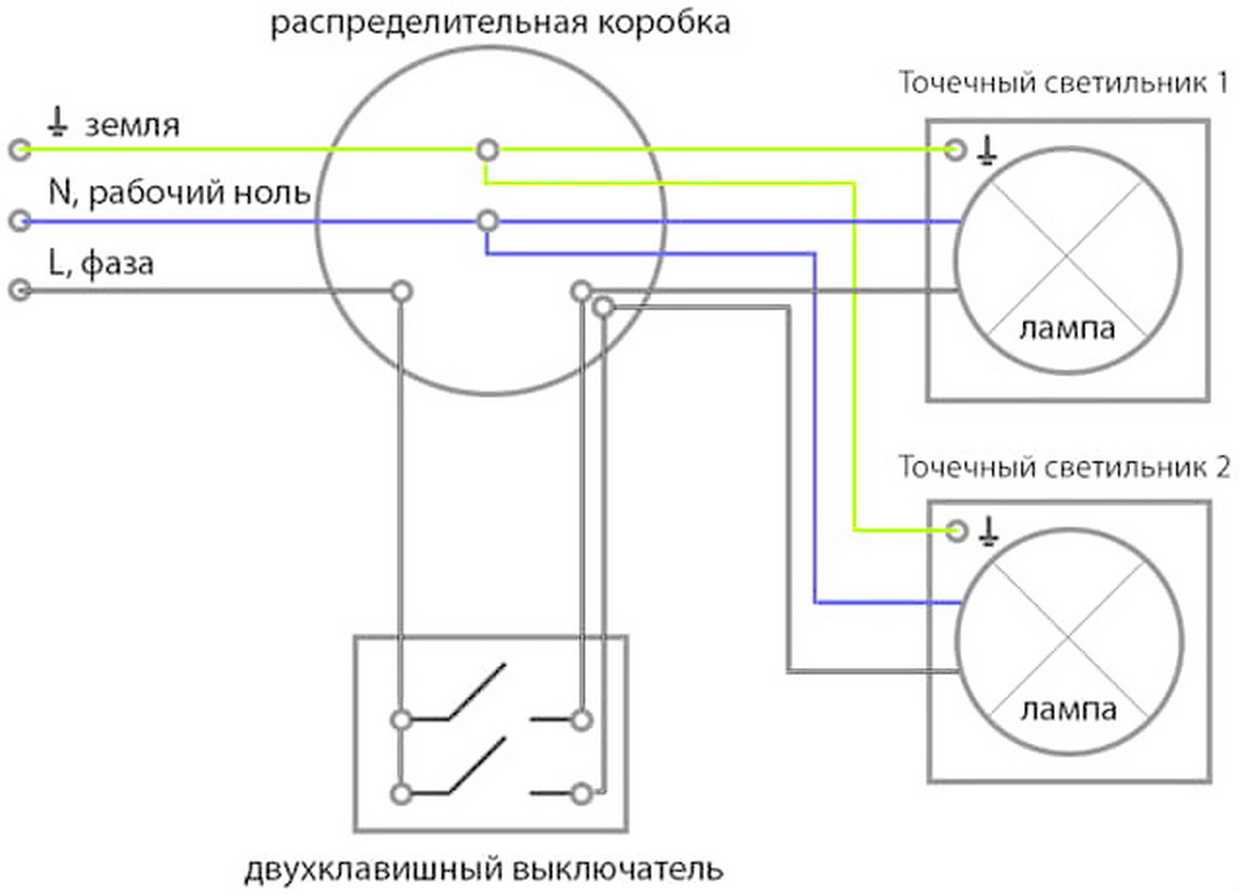

Подключение двухклавишного выключателя с подсветкой

В 90% случаев устройство двухклавишного выключателя с подсветкой ничем не отличается от одноклавишного аналога. Исключение могут составлять лишь эксклюзивные модели от зарубежных производителей. В основном же внутри выключателей с двумя клавишами управления освещением расположена одна неоновая лампочка с резистором, как показано на фото.

Последовательность действий по сборке подсветки двухклавишного выключателя такая же, как и для одноклавишных моделей. Отметим только то, что электрик в момент подсоединения проводов сам вправе выбрать, при нажатии на какую из клавиш неоновая лампочка будет гаснуть. Если речь идёт о сборке светодиодной подсветки своими руками, то при желании установить можно 2 светодиода – на каждую из клавиш в отдельности.

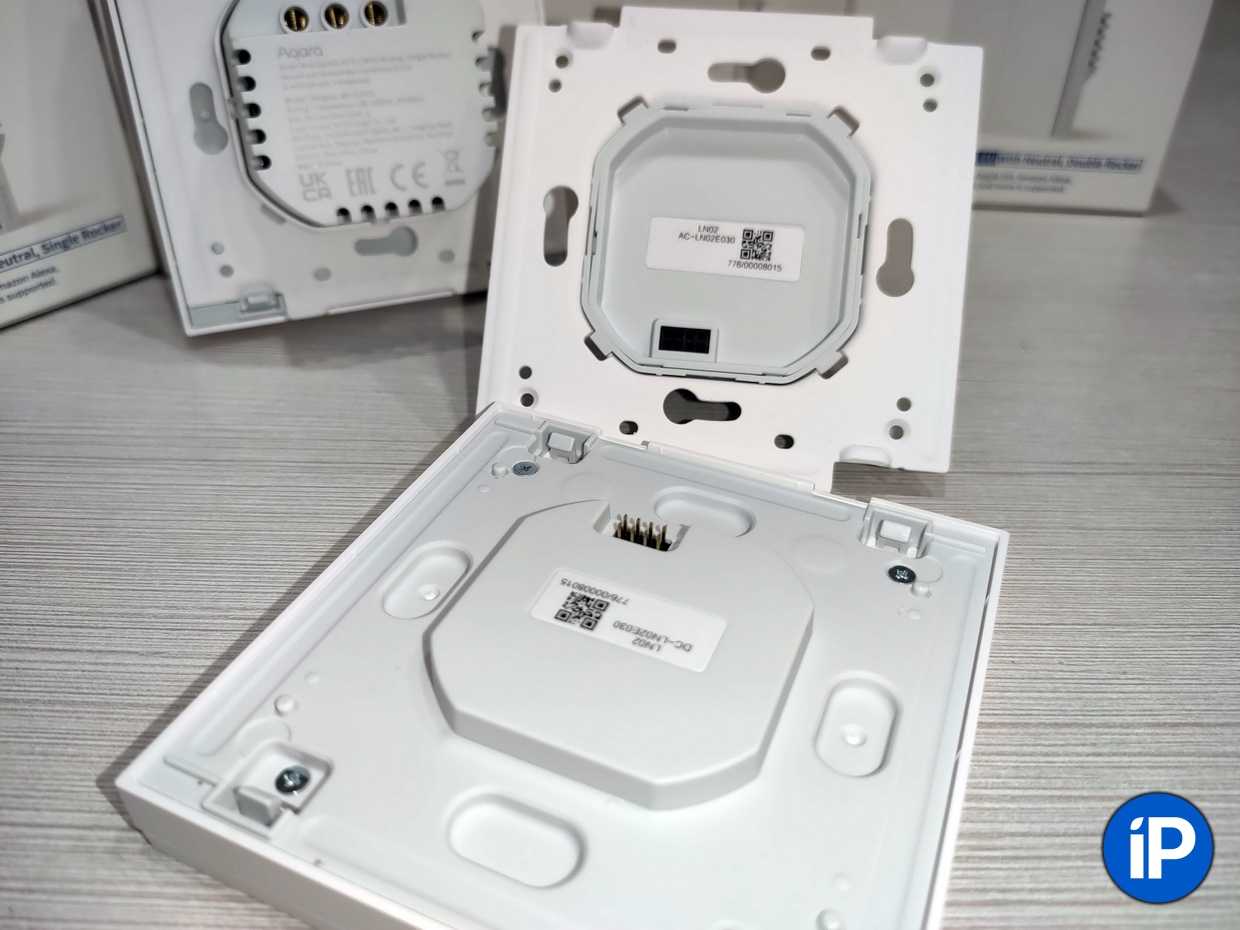

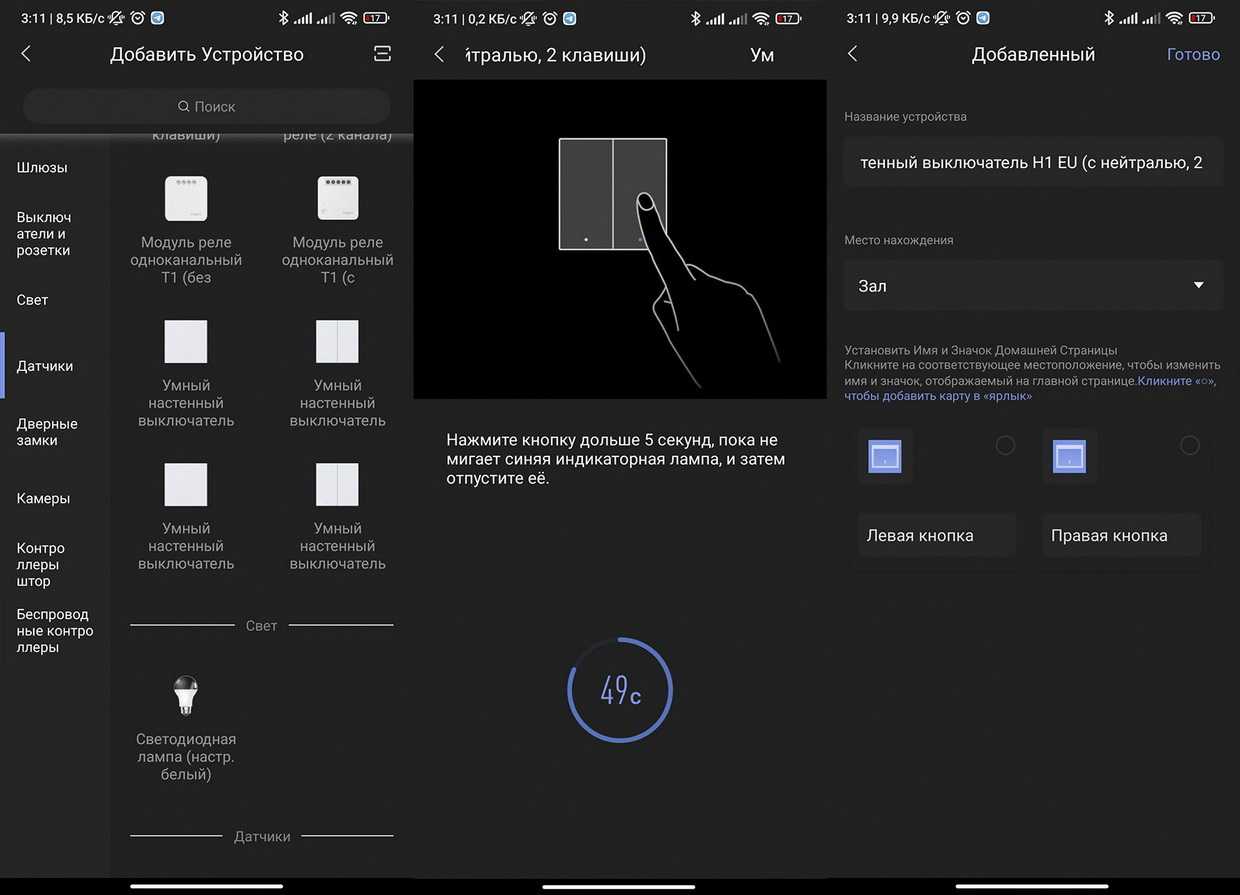

Исследуем энергопотребление приборов с Aqara

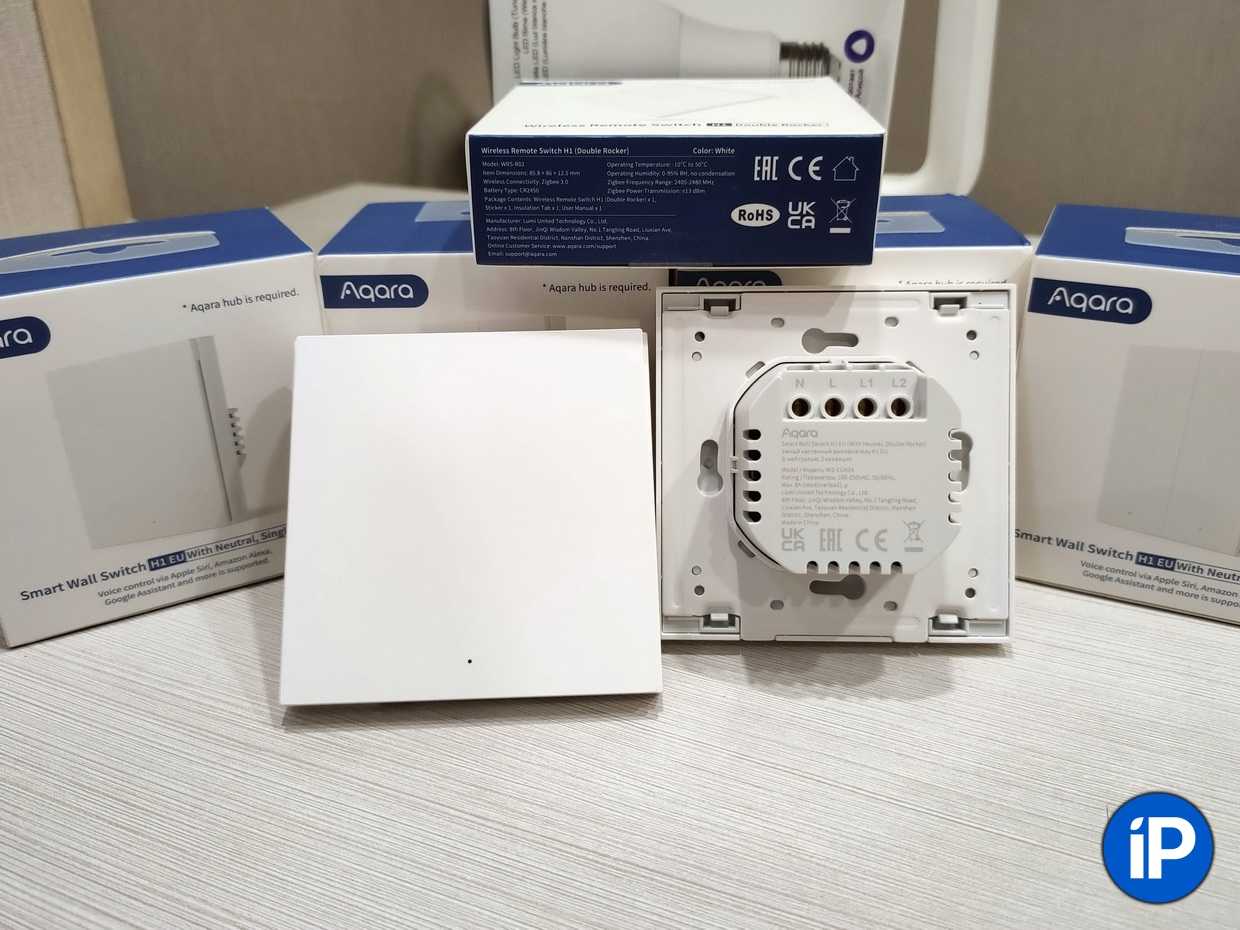

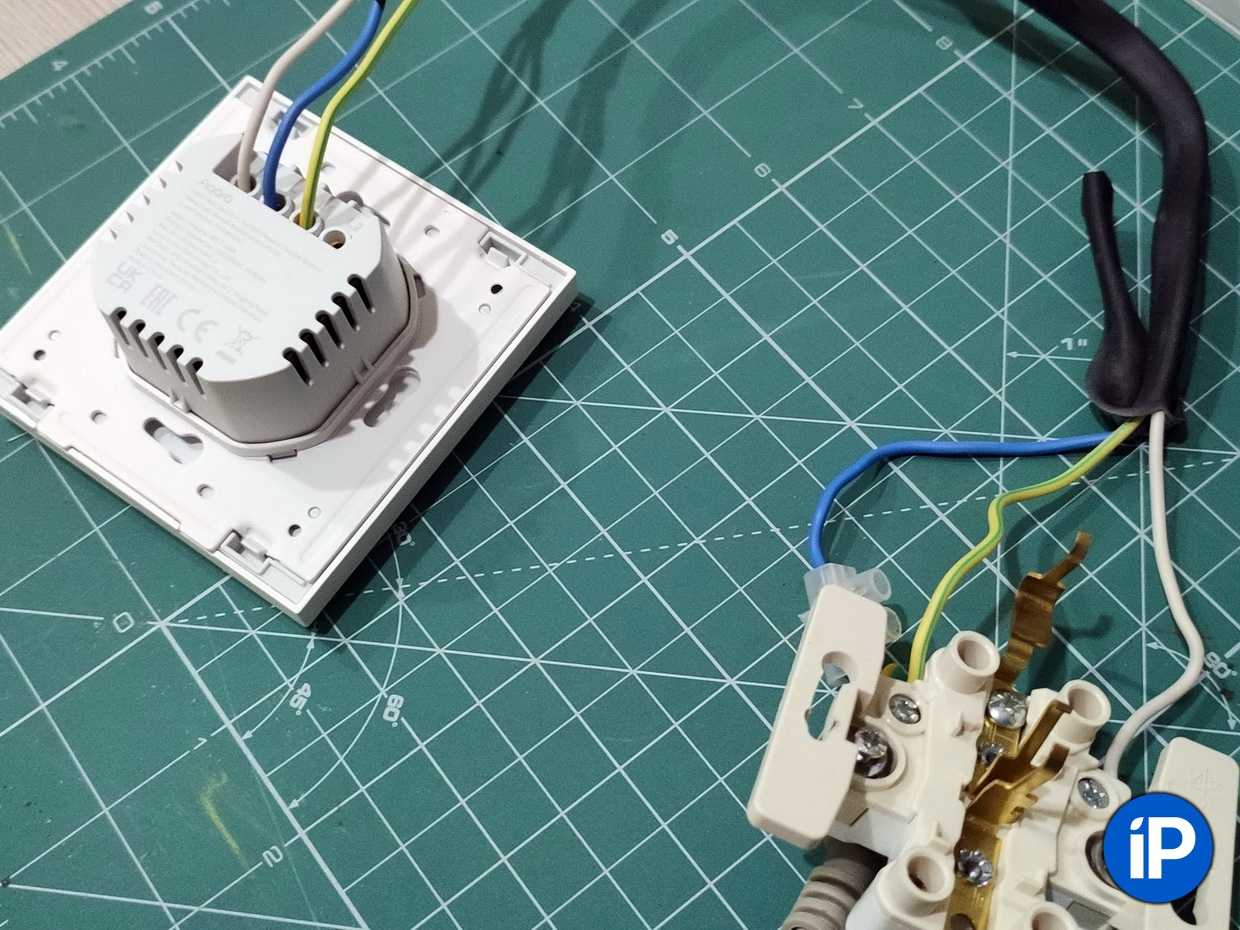

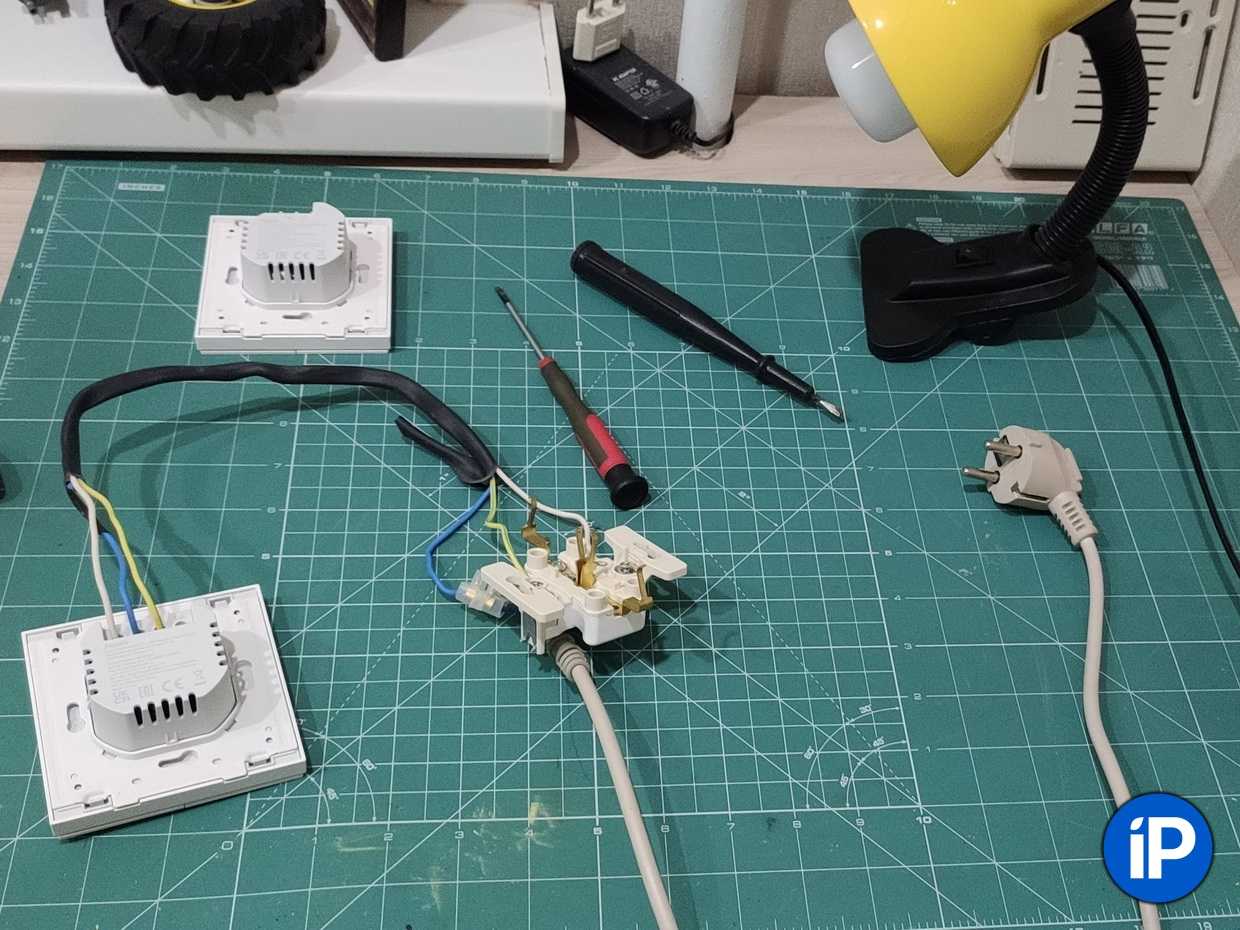

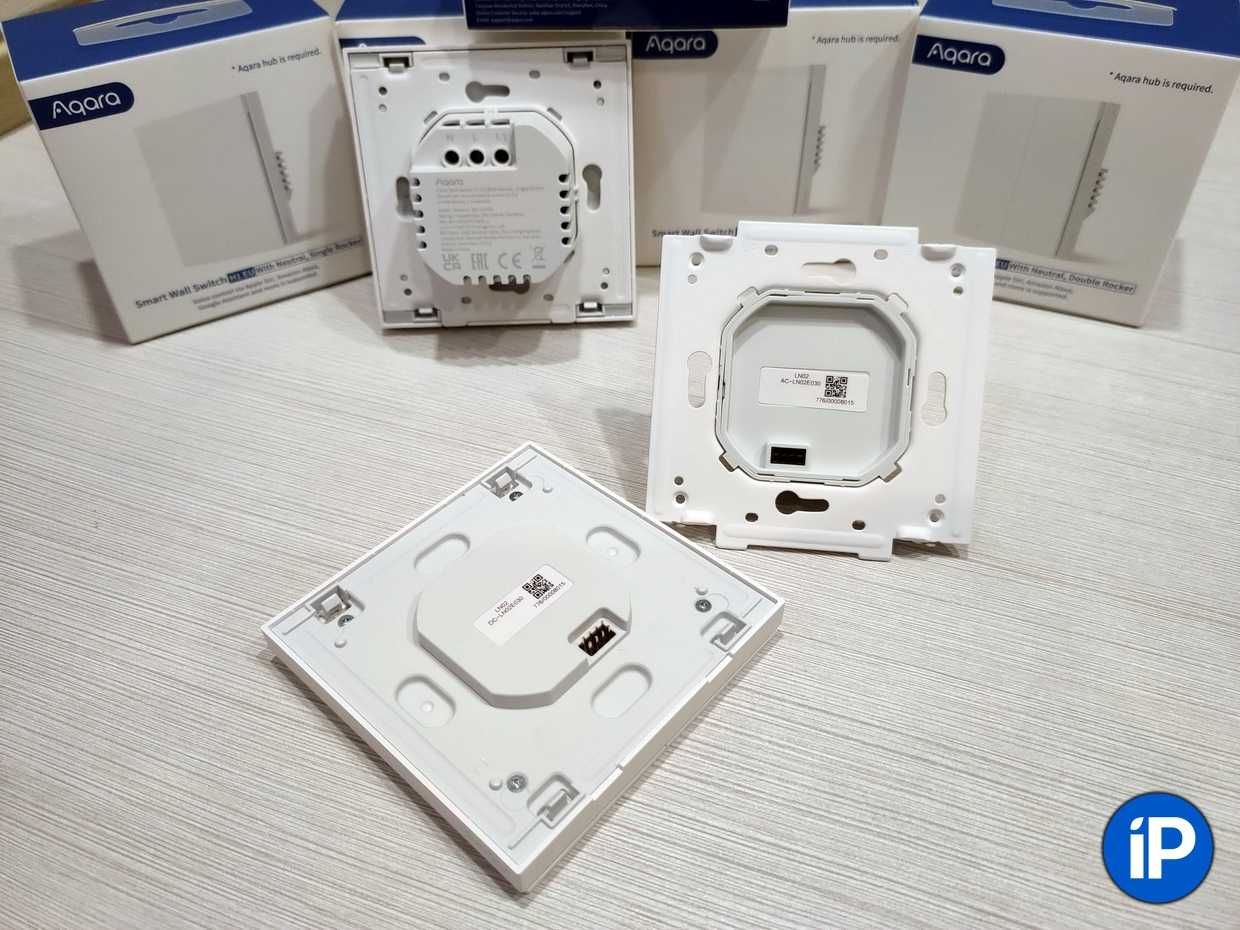

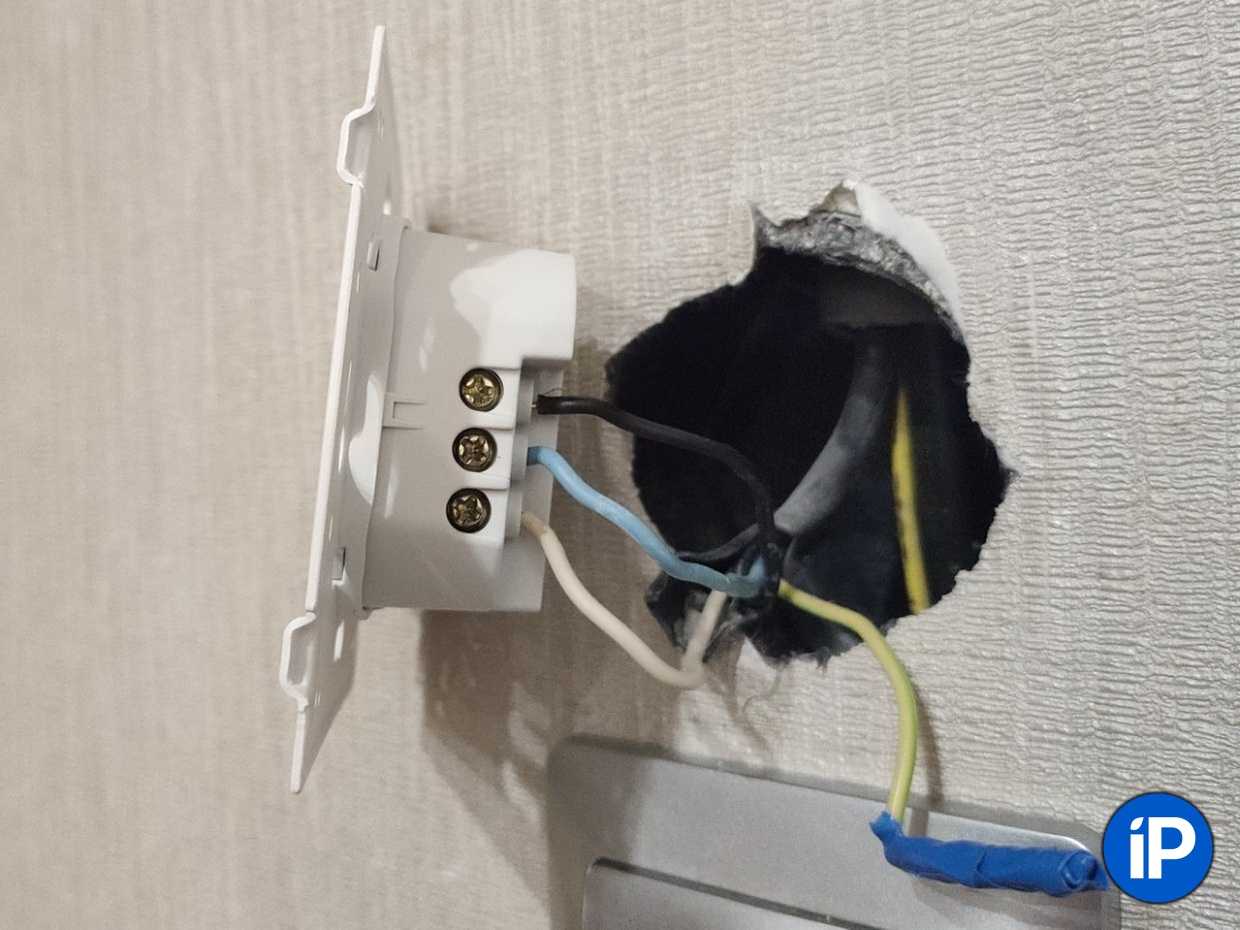

Демонстрационный стенд (обратите внимание на подключение) показал отличную устойчивость

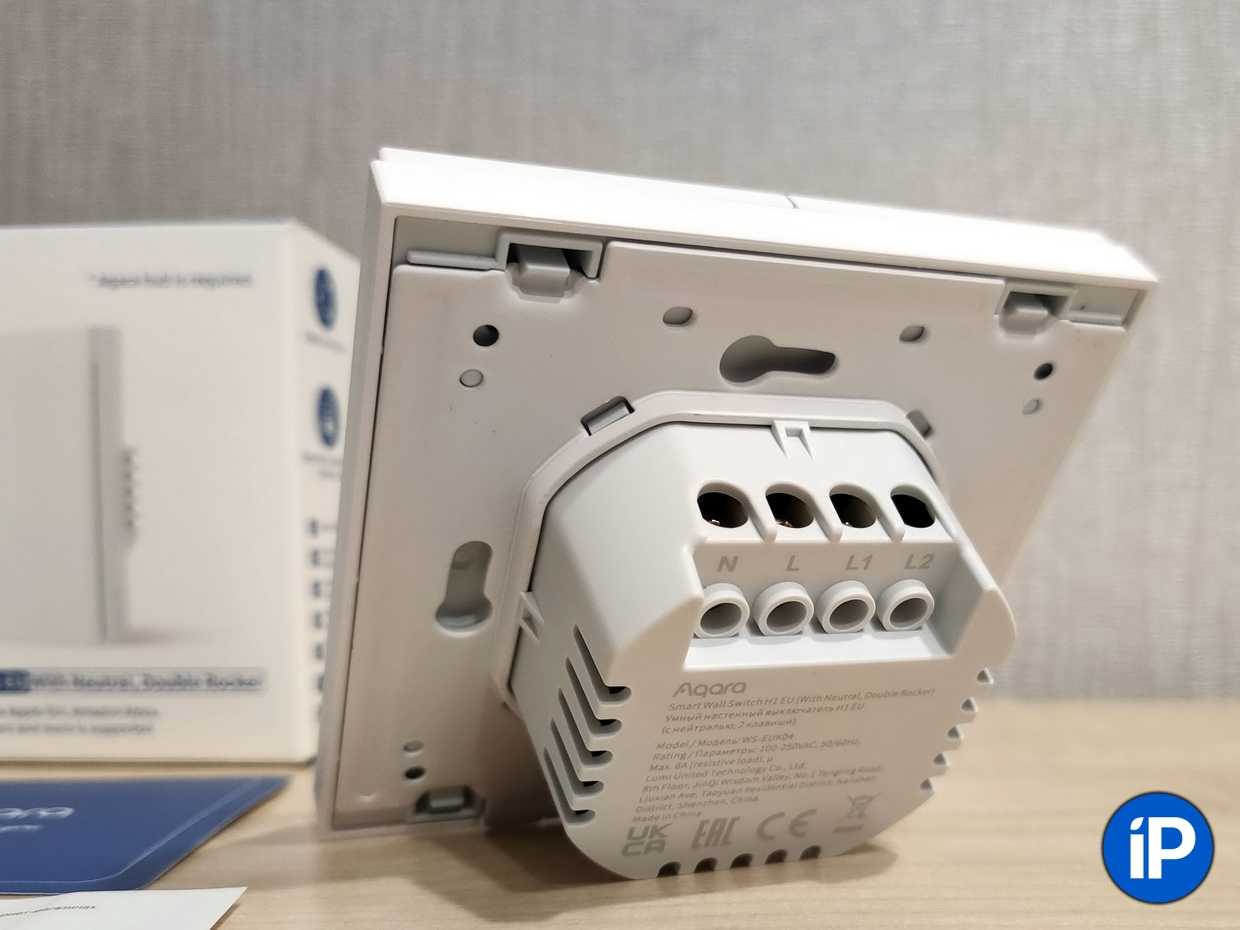

Нейтраль (она же нулевой провод электроцепи, подключаемый к реле), нужна для собственного питания выключателя: замкнутая нейтральным проводом цепь электроснабжения позволяет питать реле даже после выключения света.

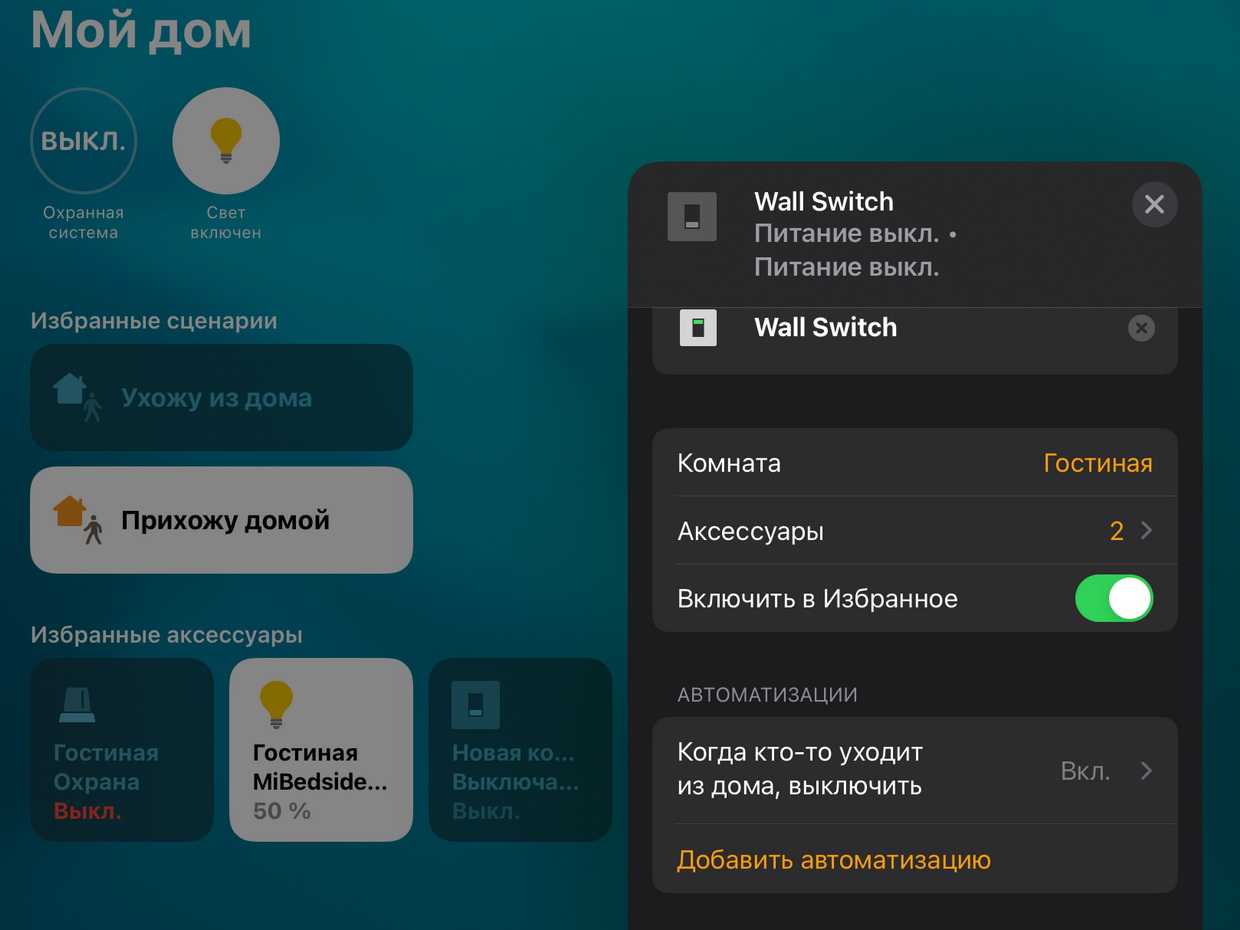

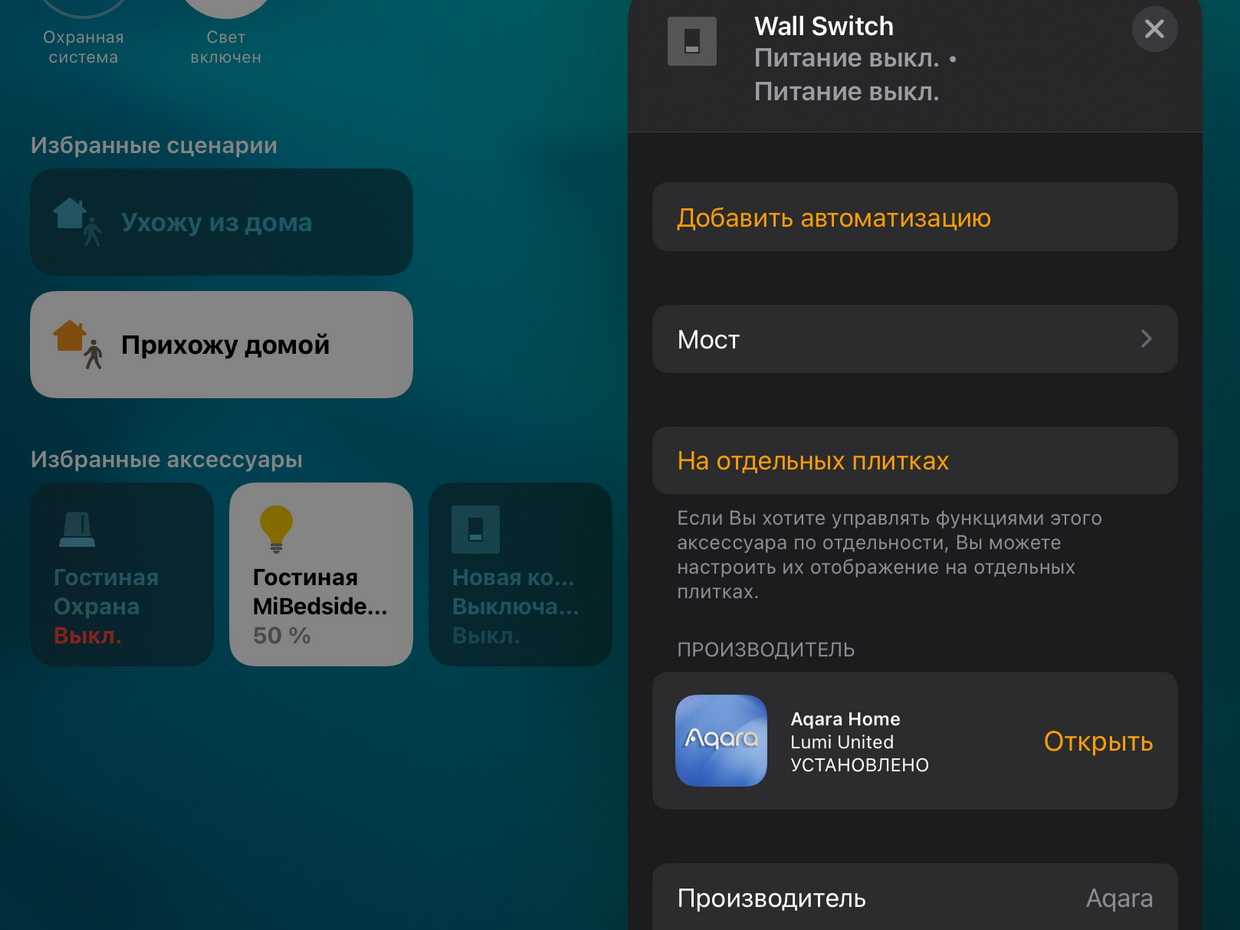

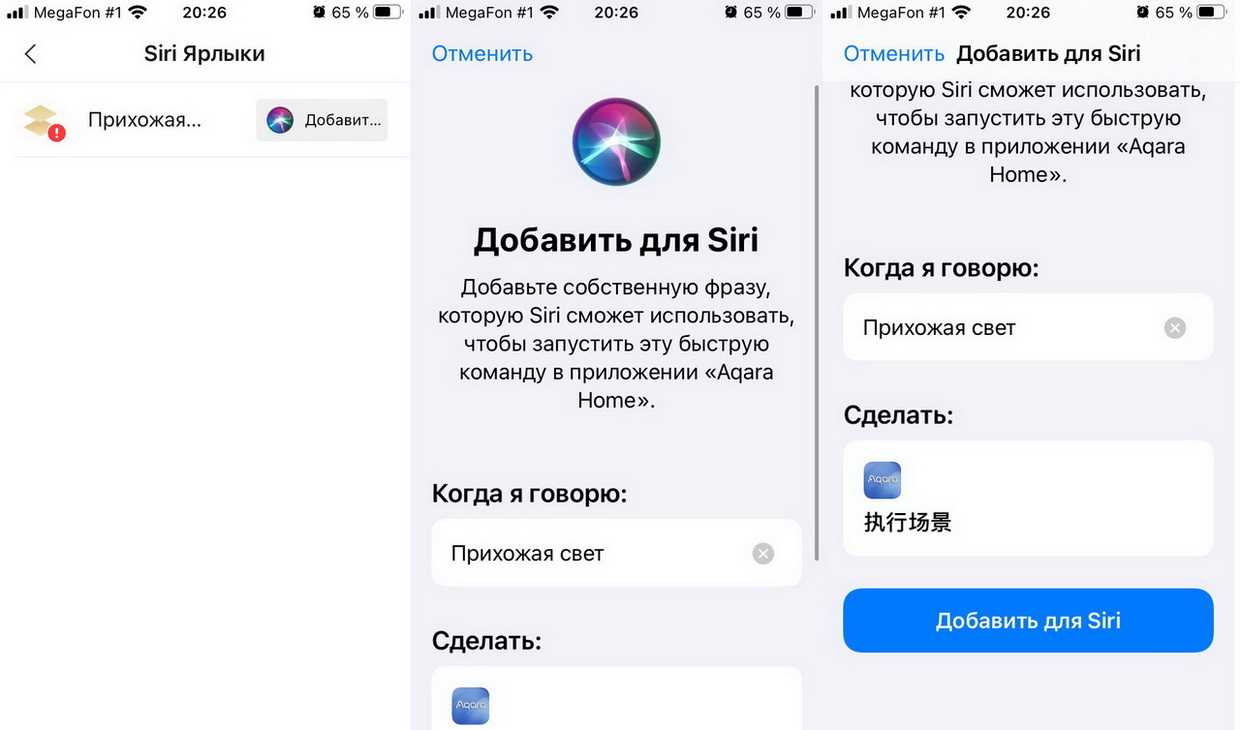

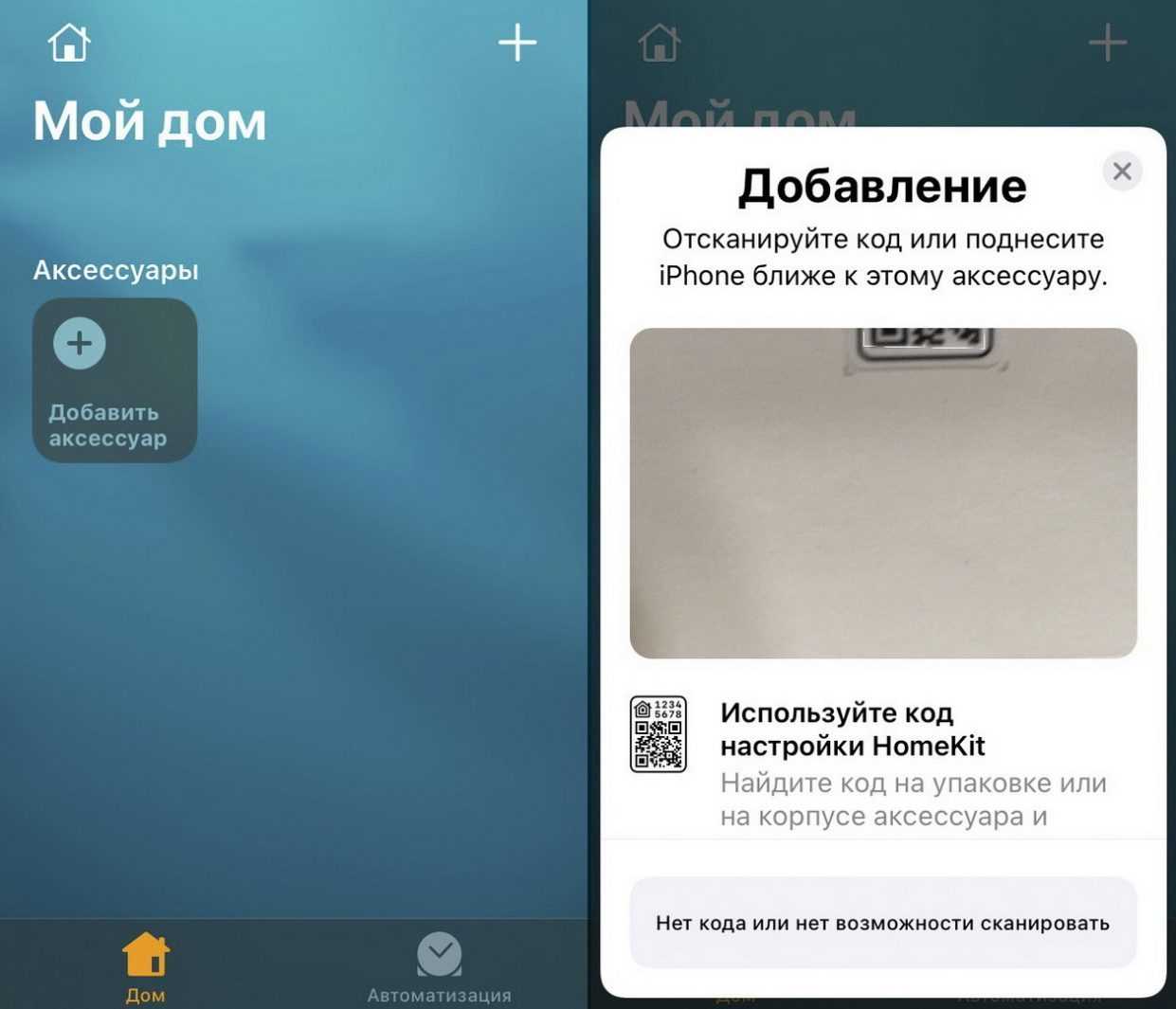

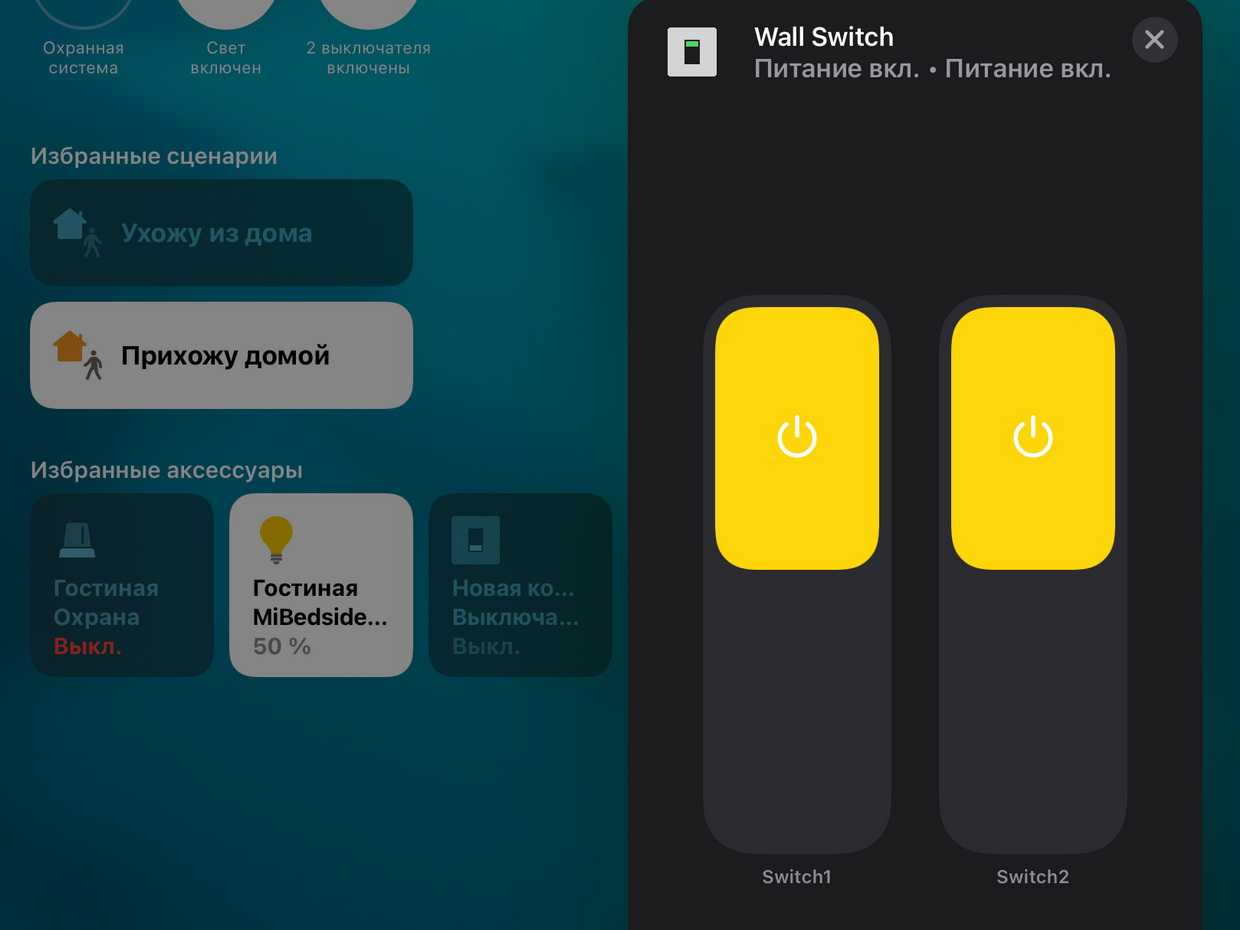

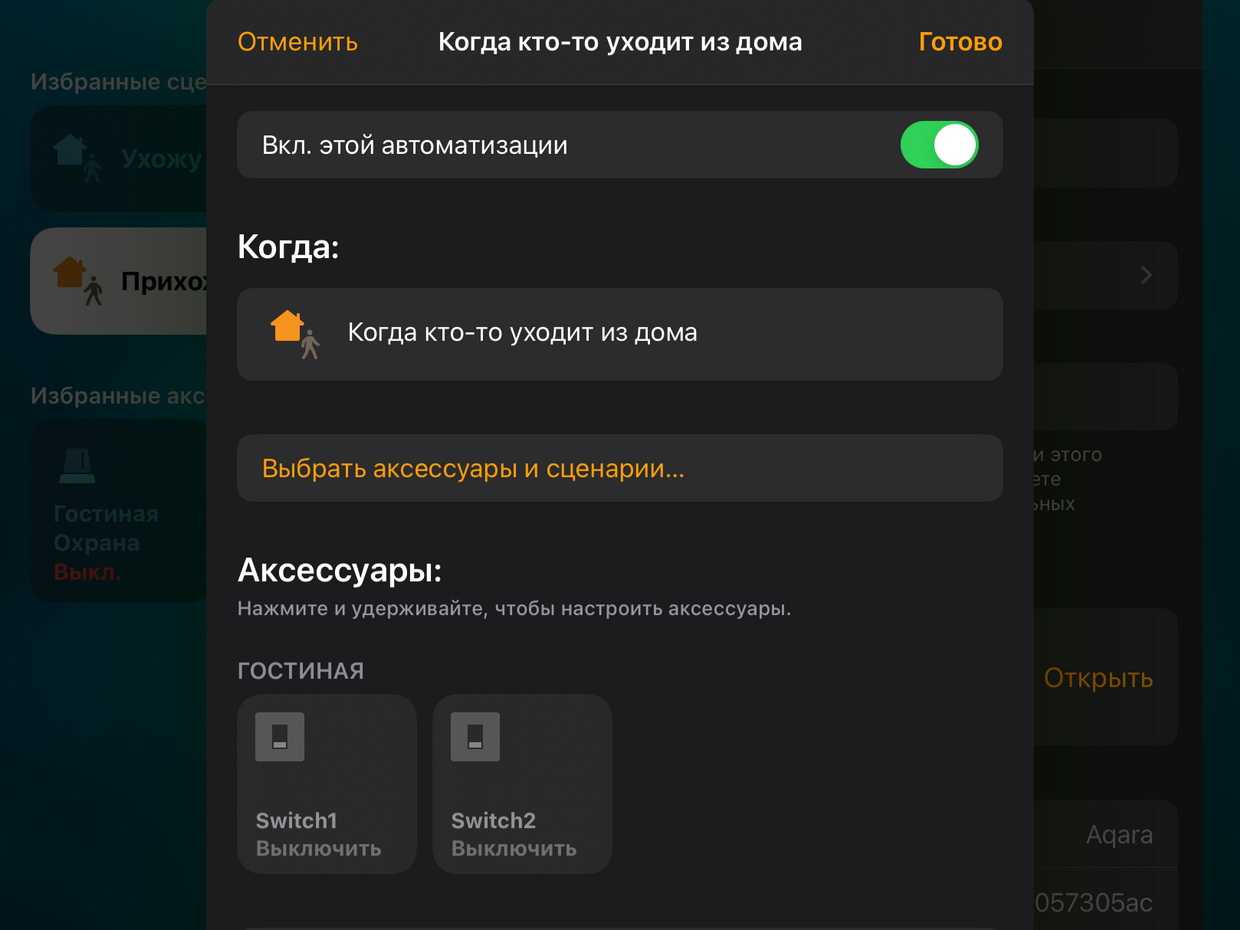

Это позволяет использовать более сложные автоматизации напрямую, без сложных сценариев из приложения — достаточно будет нажать на физическую клавишу, чтобы восстановить заранее отрегулированную лампу или установленную сложную схему точечных светильников.

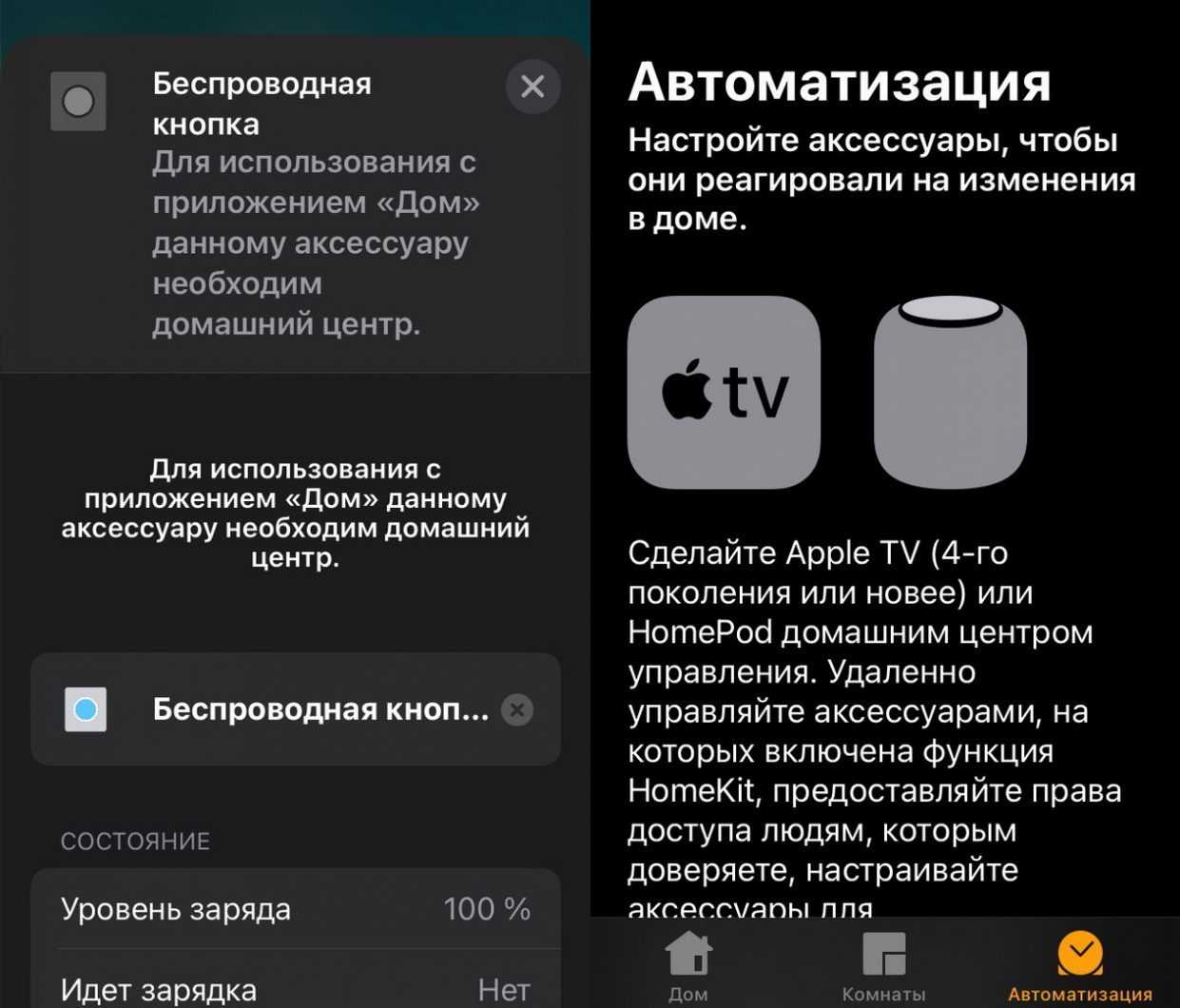

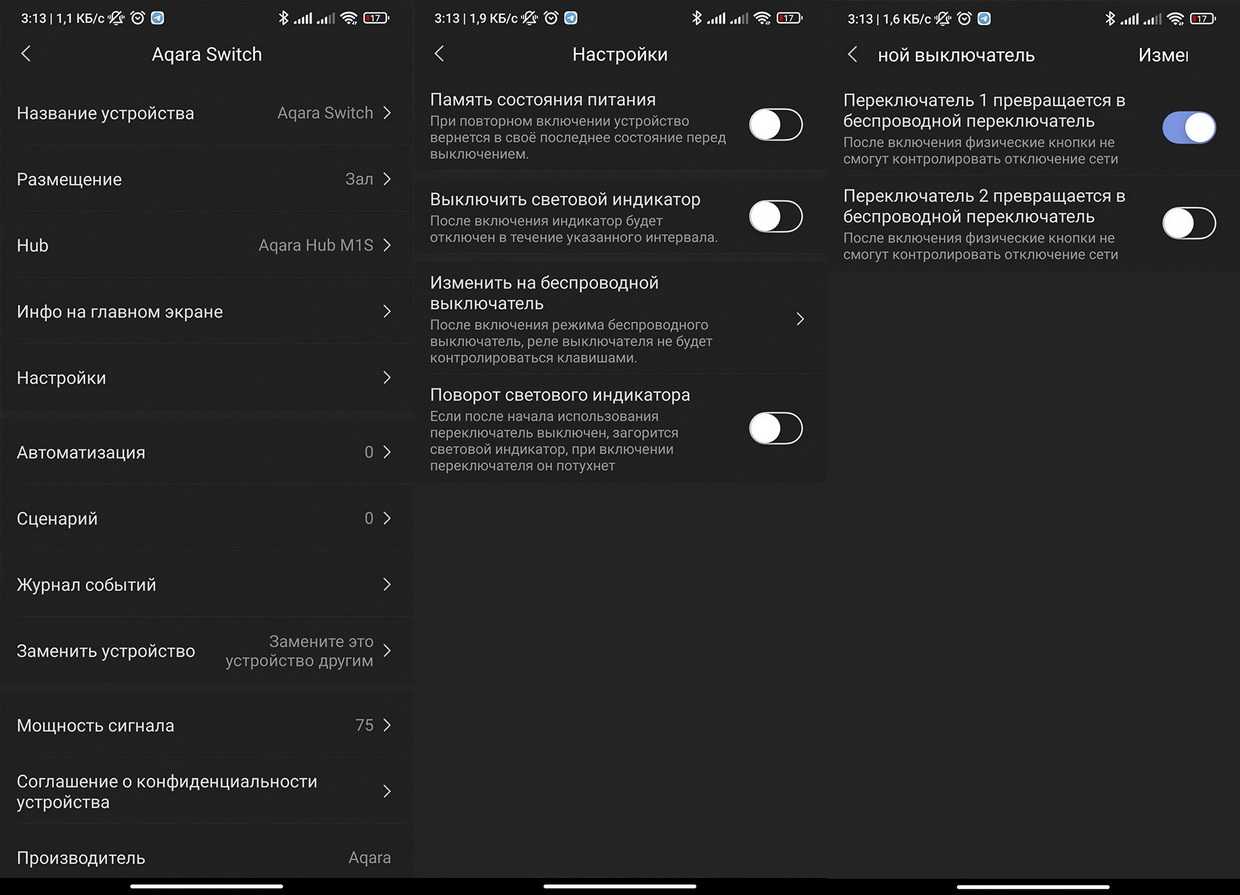

Теперь прибор полноценно заменяет многопозиционный кубик Aqara: даже если перед выключением было выполнено действие на несколько нажатий, оно будет восстановлено в исходном состоянии.

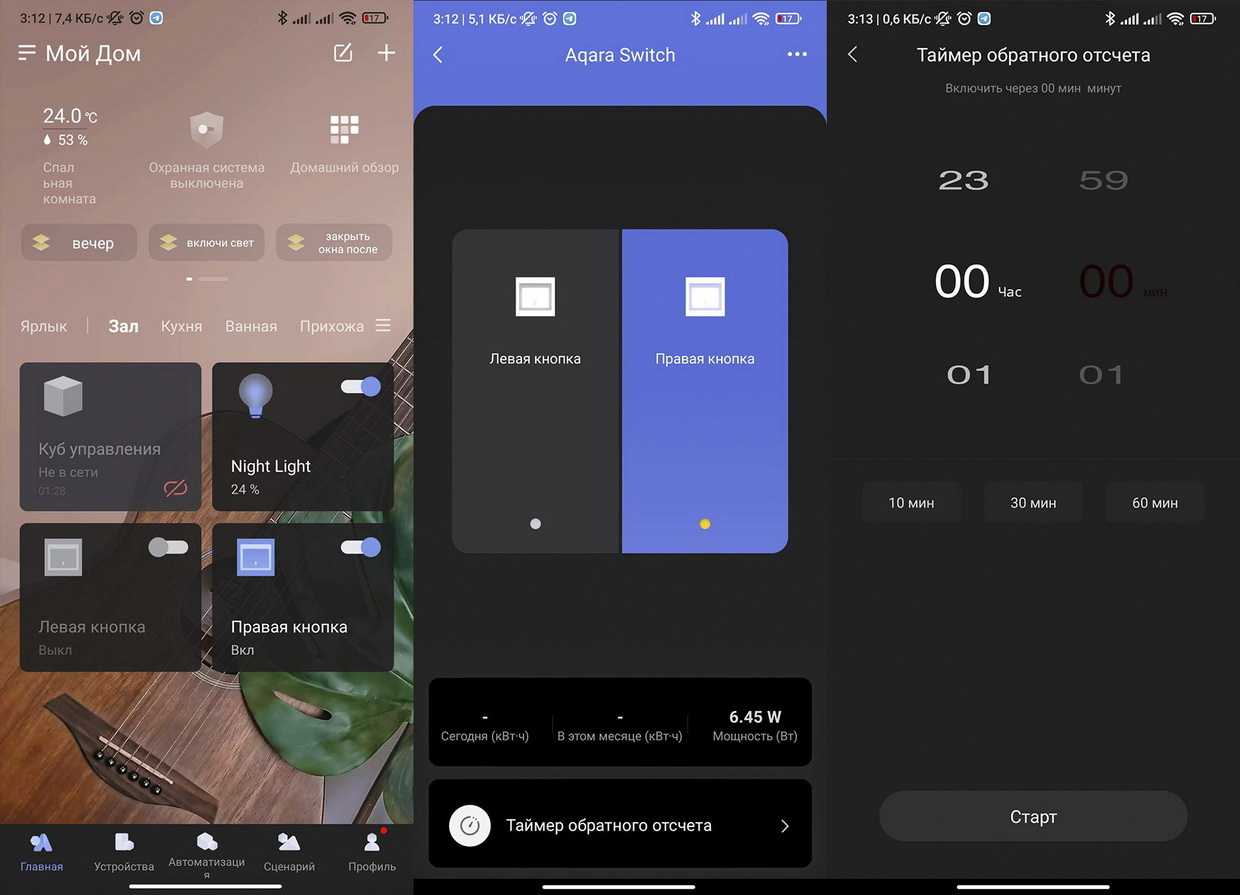

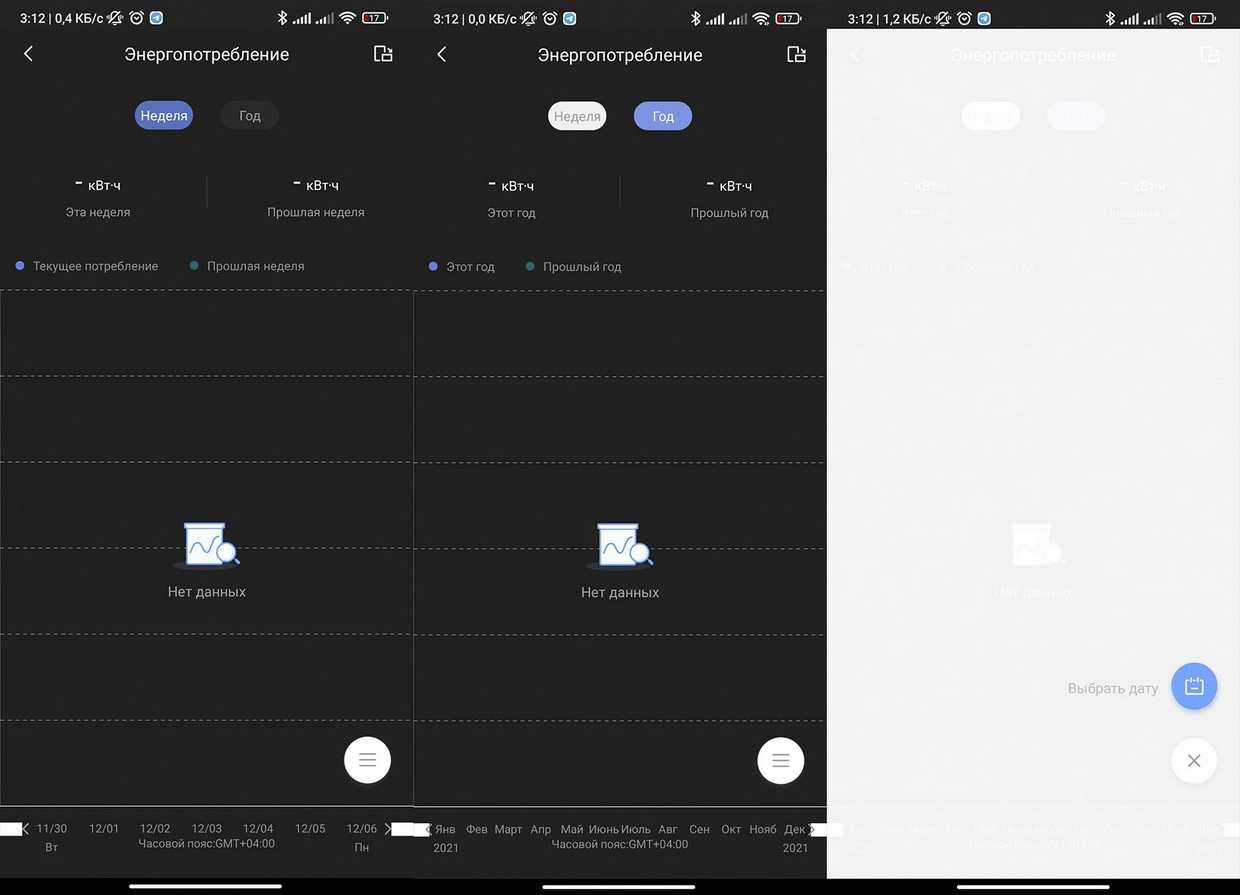

Ещё одной важной функцией стало измерение потребления: в настройках Aqara Wall Switch в приложении Awara Home появилась вкладка «Журнал энергопотребления», которая показывает динамику по дням и неделям аналогично другим датчикам бренда, имеющим собственное питание. Статистика ведется по любым временным промежуткам

Статистика ведется по любым временным промежуткам

Данные собираются по всему устройству, разделения на отдельные линии для двухкнопочного выключателя нет. А нужно ли?

Кроме того, теперь пользователям доступна не только защита от перегрева самого выключателя, но и защита от перегрузки самого управляемого прибора. Как только включенный а-ля вольтметр выключатель увидит скачок напряжения, он отключит питание. Пользователю придется повторно нажимать на клавишу физически или в приложении, но, возможно, это спасёт прибор от окончательной поломки, а квартиру от пожара. С учетом того, что максимальная допустимая нагрузка выросла до 8 А, функция может оказаться очень полезна.

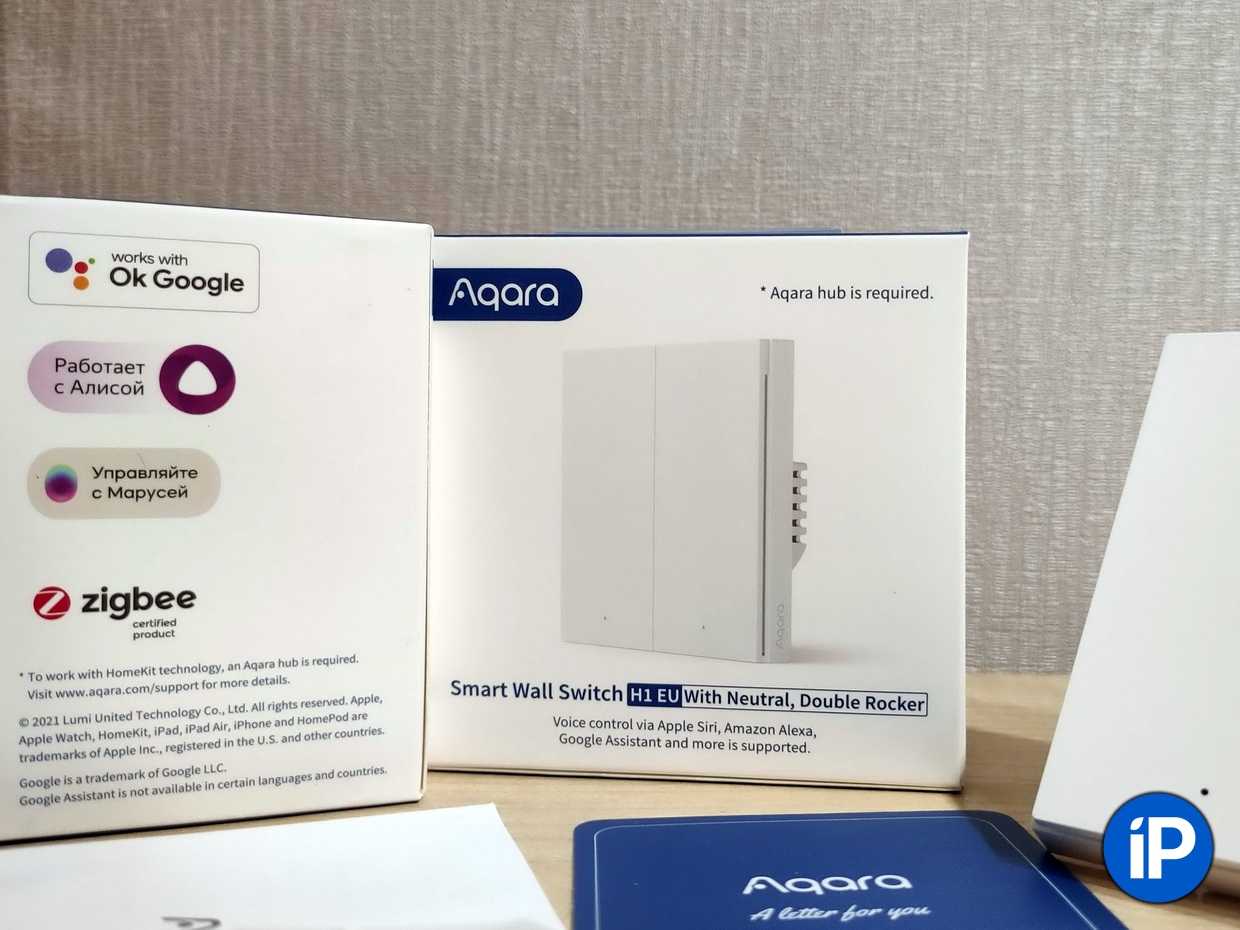

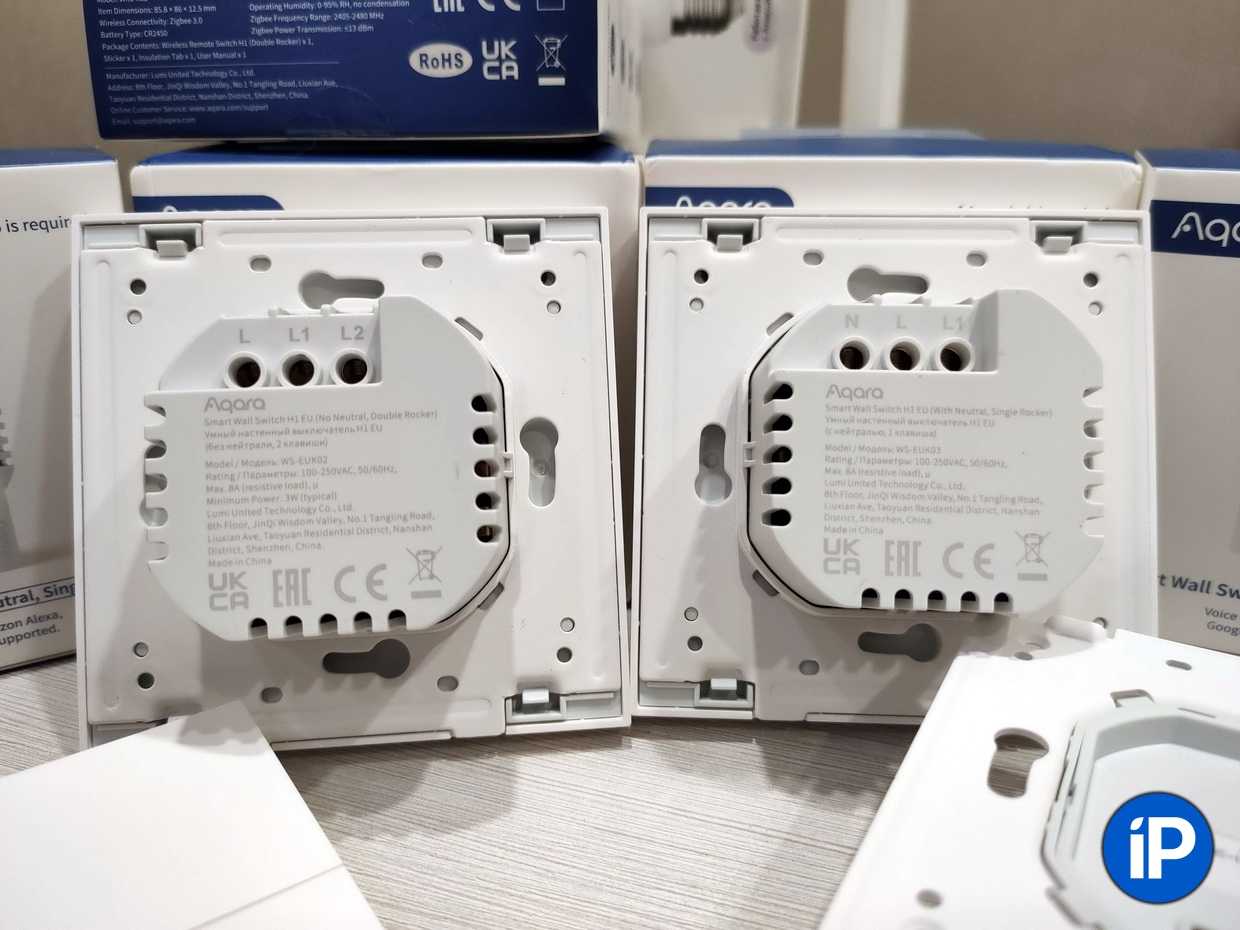

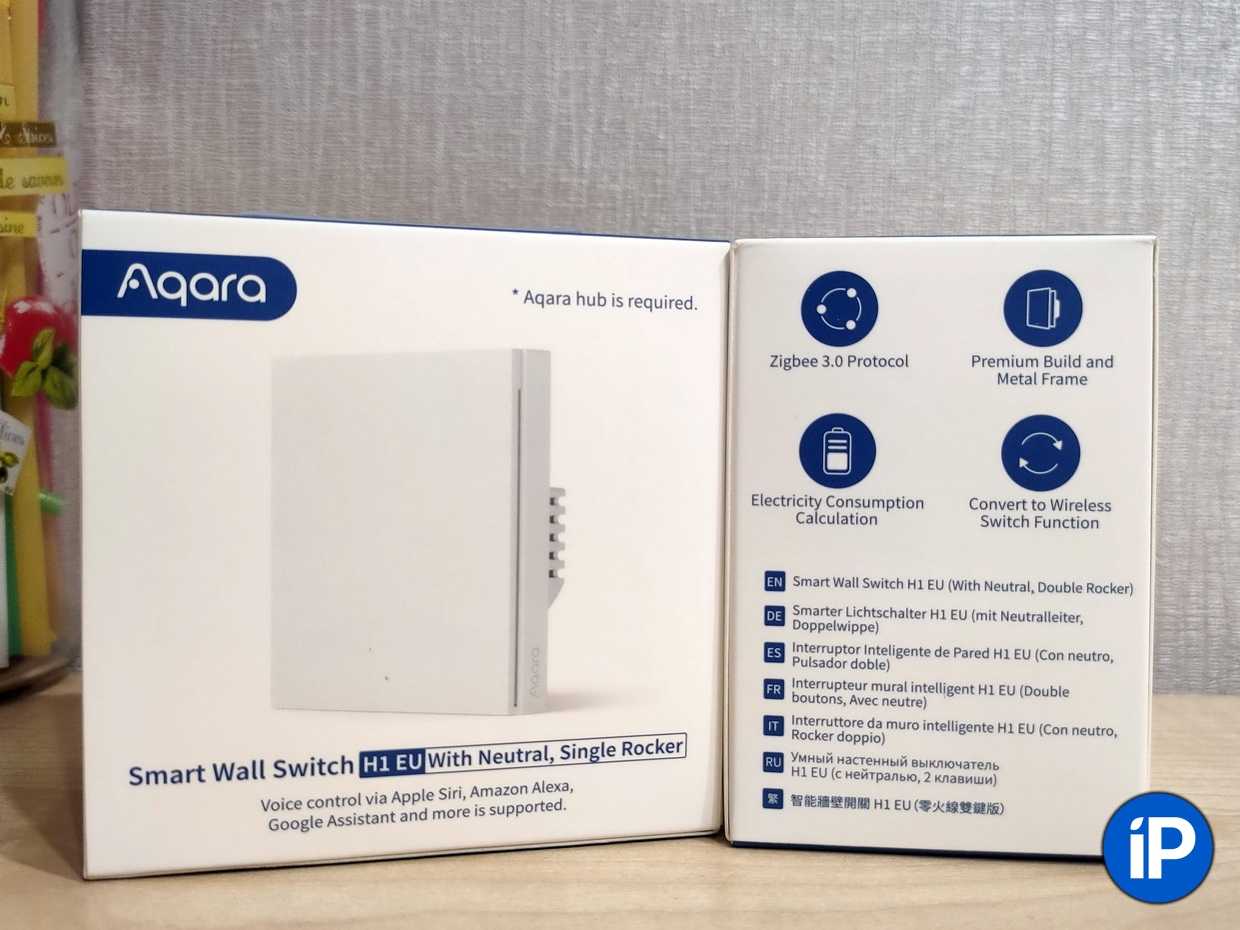

Нельзя упускать и другой факт: именно версия выключателя With Neutral позволяет управлять слаботочными устройствами, потребляющими до 3 Вт. Если заставить работать более привычный вариант с единственной маленькой светодиодной лампой, реле внутри не хватит питания для включения реле. И ничего не заработает.

Устраняем мигание светодиодной лампы с помощью конденсатора

Если у вас нет резистора, то вместо него можно воспользоваться конденсатором емкостью от 0,01 до 1мкФ и напряжением с двухкратным запасом от импульсных помех 2*220=440В. Но надежнее всего брать минимум 630В.

Когда нет конденсатора на 630В, а есть на 400В, то при помощи паяльника можно собрать вот такую схемку.

Здесь один резистор служит для защиты конденсатора от импульсных помех, а второй для разряда конденсатора.

Поэтому установка конденсатор более предпочтительнее и безопаснее. Устанавливайте его в те же места, что и вышеописанные с использованием сопротивления (распредкоробка, клеммник люстры).

Где найти такой конденсатор? Чтобы не бегать по радиомагазинам можно просто разобрать уже сгоревшую энергосберегающую лампу и вытащить оттуда или взять из обычного стартера для люминисцентных ламп. Правда есть одно НО. Применять лучше бумажный или керамический, т.к. электролитический при скачках напряжения может не безопасно взорваться. Так что если вы взяли именно его в качестве шунта, обязательно берите с большим запасом по напряжению.

Как устроен выключатель

Выключатель с подсветкой устроен достаточно просто: помимо главного элемента – клавиши, чтобы можно было включить или отключить питание светильника, в его состав входят светодиод или неон с резистором. Последний соединяется с клеммами устройства в обход разъединительной кнопки. Благодаря такой схеме вся электроцепь находится в замкнутом состоянии.

Однако сопротивление дополнительного
освещения существенно ниже основного источника, поэтому в идеале последний не
работает в выключенном состоянии, а работает только светодиод. Когда
выключатель замыкает основную ветку (на люстру) ток переходит на основное
сопротивление (лампочку) и лэд-элемент отключается.

Совместимость

Выключатели с подсветкой для светодиодных ламп – это очень удобный тип устройств, в его схему входит неоновый индикатор, благодаря которому можно быстро найти выключатель в темноте. Но, как правило, такие устройства хорошо сочетаются только с лампами накаливания и имеют проблемы со многими современными источниками света.

Образцы моделей выключателей с подсветкой и светодиодных ламп представлены на фото:

Несовместимость проявляется в том, что светильник может временами вспыхивать, излучать слабое мерцание либо тускло равномерно светиться.

Это относится ко всем светодиодным источникам: лентам с питанием от отдельных блоков, лампам для источников пониженного питания, и светильникам прямого включения. Подобное мерцание может зависеть от мощности лампочки. Иногда этих явлений удается избежать, например, при мощности блока питания выше 100 Вт.

Причина подобной несовместимости кроется в устройстве энергосберегающих светильников. Они работают от источника постоянного напряжения, поэтому каждый прибор включает в себя выпрямитель, питающийся от сети переменного напряжения.

Примерная схема подключения выключателя с подсветкой для светодиодных лампочек представлена на фото:

Для сглаживания пульсаций выпрямитель содержит в себе конденсатор. Когда светильник выключен, через индикатор подсветки идет небольшой ток, но этого тока хватает, чтобы зарядить конденсатор выпрямителя. По этой причине светильник будет тускло светиться или мерцать даже в выключенном состоянии.

Конструкция и принцип действия двухклавишного выключателя

Конструкция двухклавишного выключателя достаточно проста. Он состоит из:

Двух клавиш (двигающиеся вверх-вниз части).
Корпуса (оболочки), который снимается перед началом выполнения работ с электричеством.
Клеммников (те места, к которым подводят напряжение или ток).

Конструкция-выключателя

В редких случаях третий элемент — клеммные колодки — можно заменить в конструкции винтовыми зажимами. Разница в том, что первые долго и надежно держат провод, а вторые делают то же самое, но не зажимая провод, скручивая его, поэтому первый вариант проще подключить и дольше работать. В конструкцию также может входить дополнительная подсветка — диммер, расположенный на каждой клавише.

Внутри двухклавишного выключателя без подсветки есть два провода, идущие параллельно друг другу + вход для фазы. Каждая из клемм подходящих к клавишам, может независимо размыкать или замыкать контакт, который включает одну лампу, вторую лампу или все лампы сразу.

Провода выключателя двухклавишного

Принцип действия выключателя заключается в вариативности степени освещения:

Можно включить только одну клавишу, чтобы загорелась одна лампочка (или первая группа светильников).
Есть возможность включить вторую клавишу — освещение изменится, так как одни части комнаты будут хорошо видны, а другие — немного затемнены.
Третий вариант — включение всех ламп сразу — в положении “вкл” находятся обе клавиши — тогда комната получает максимум освещения.

Некоторые двухклавишные выключатели состоят из двух изолированных друг от друга одноклавишных устройств. В таком случае принято называть их модульными.

Кроме внешней составляющей, такое приспособление также может выполнять функции экономии электроэнергии и создания разнообразной атмосферы. А еще двухклавишные выключатели увеличивают безопасность, так как при их установке в помещении уменьшается число точек с электрическим напряжением.

Перед началом работы по подготовке к подключению выключателя, предлагаем ознакомиться со схемой двухклавишного выключателя ниже:

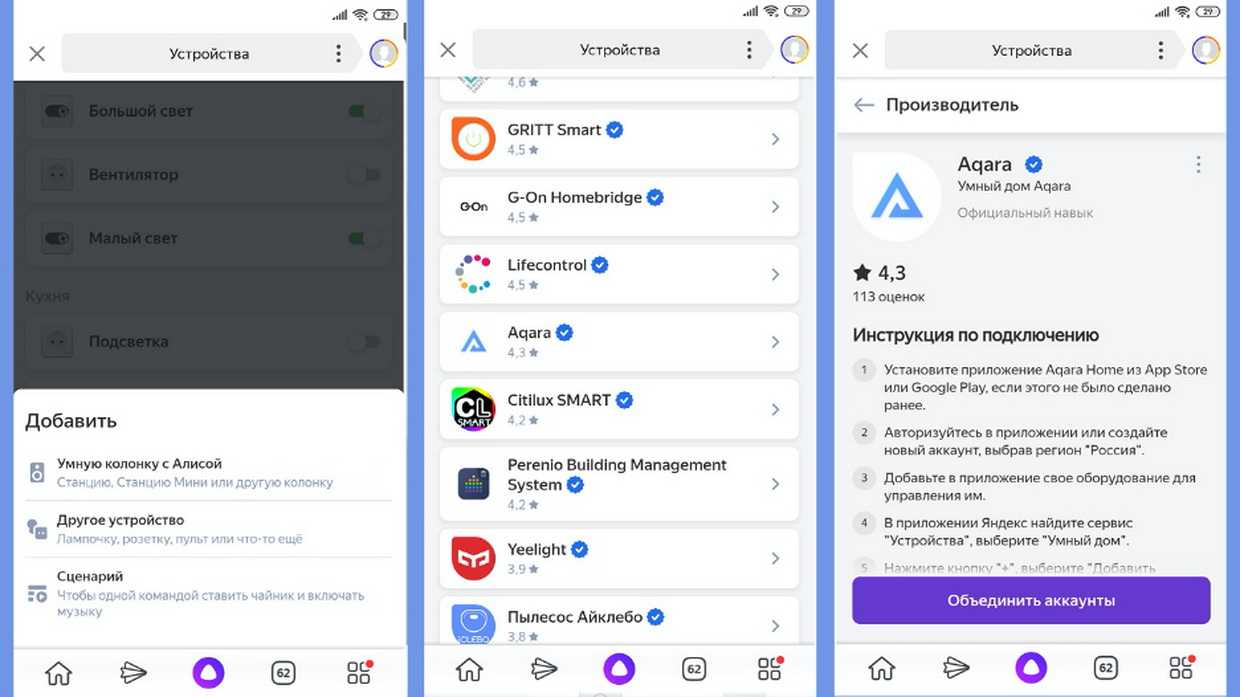

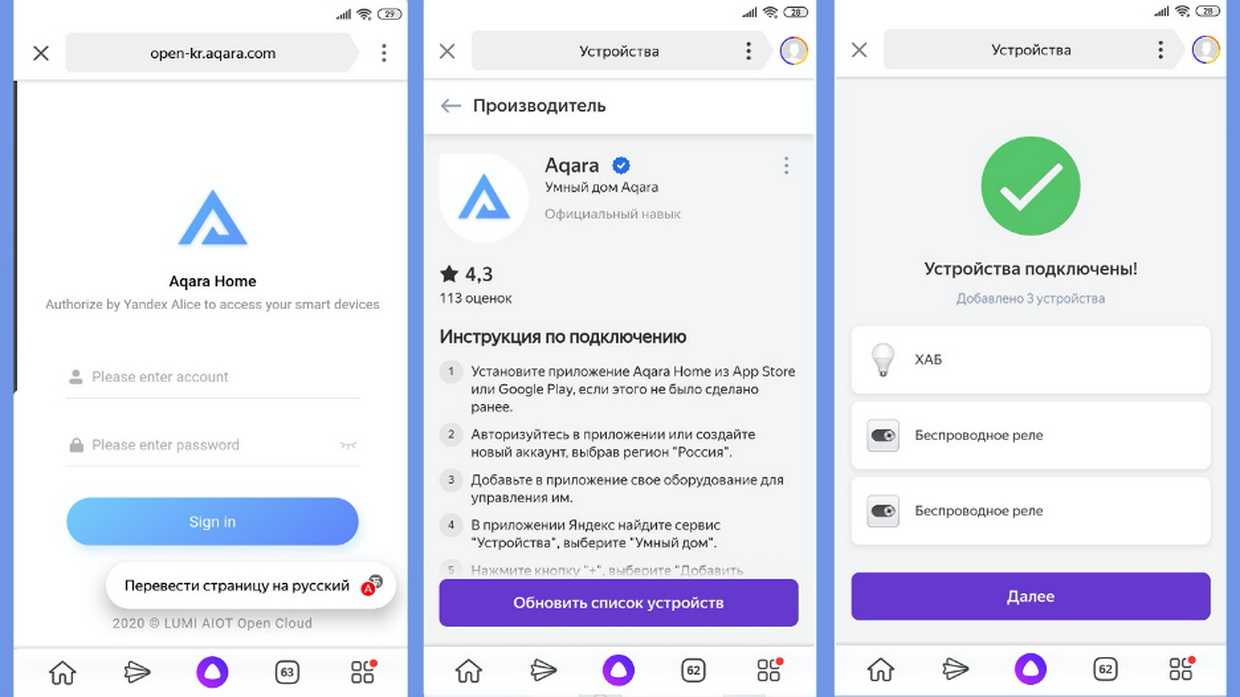

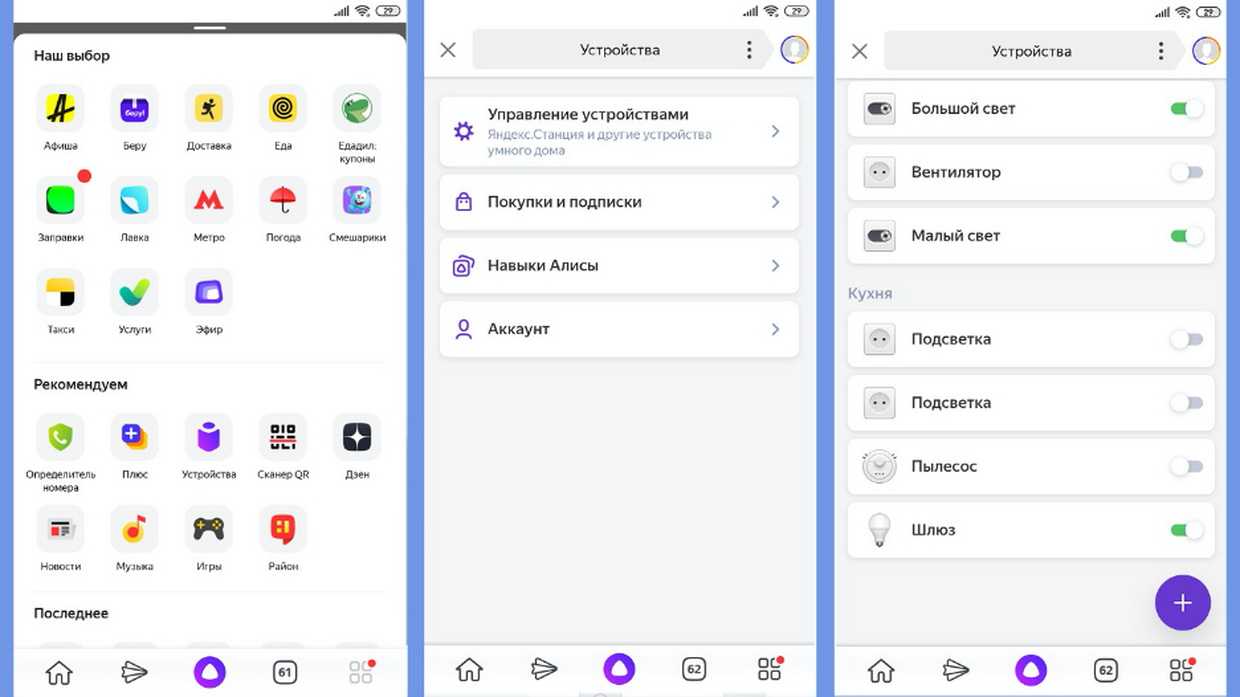

Ответы на главные вопросы

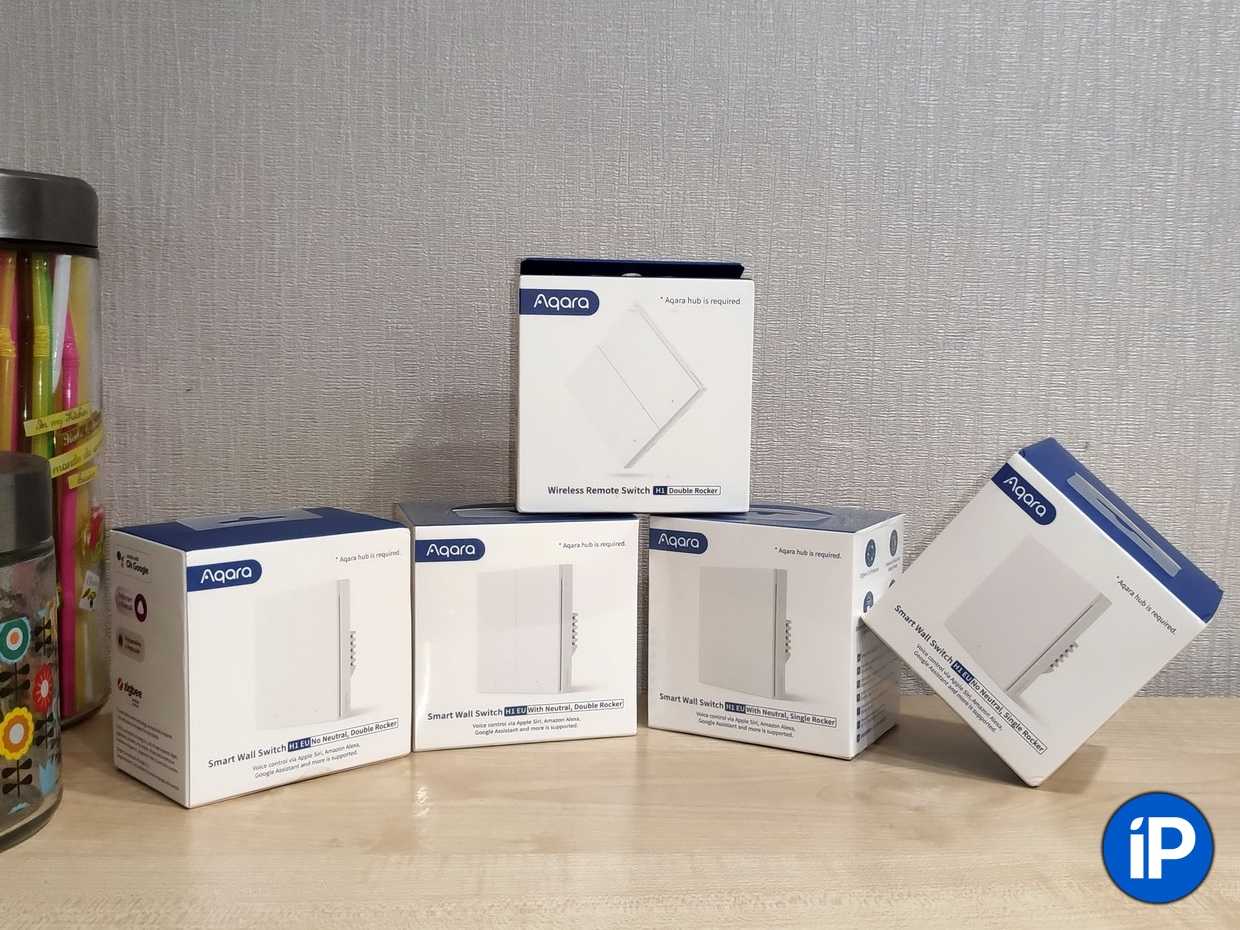

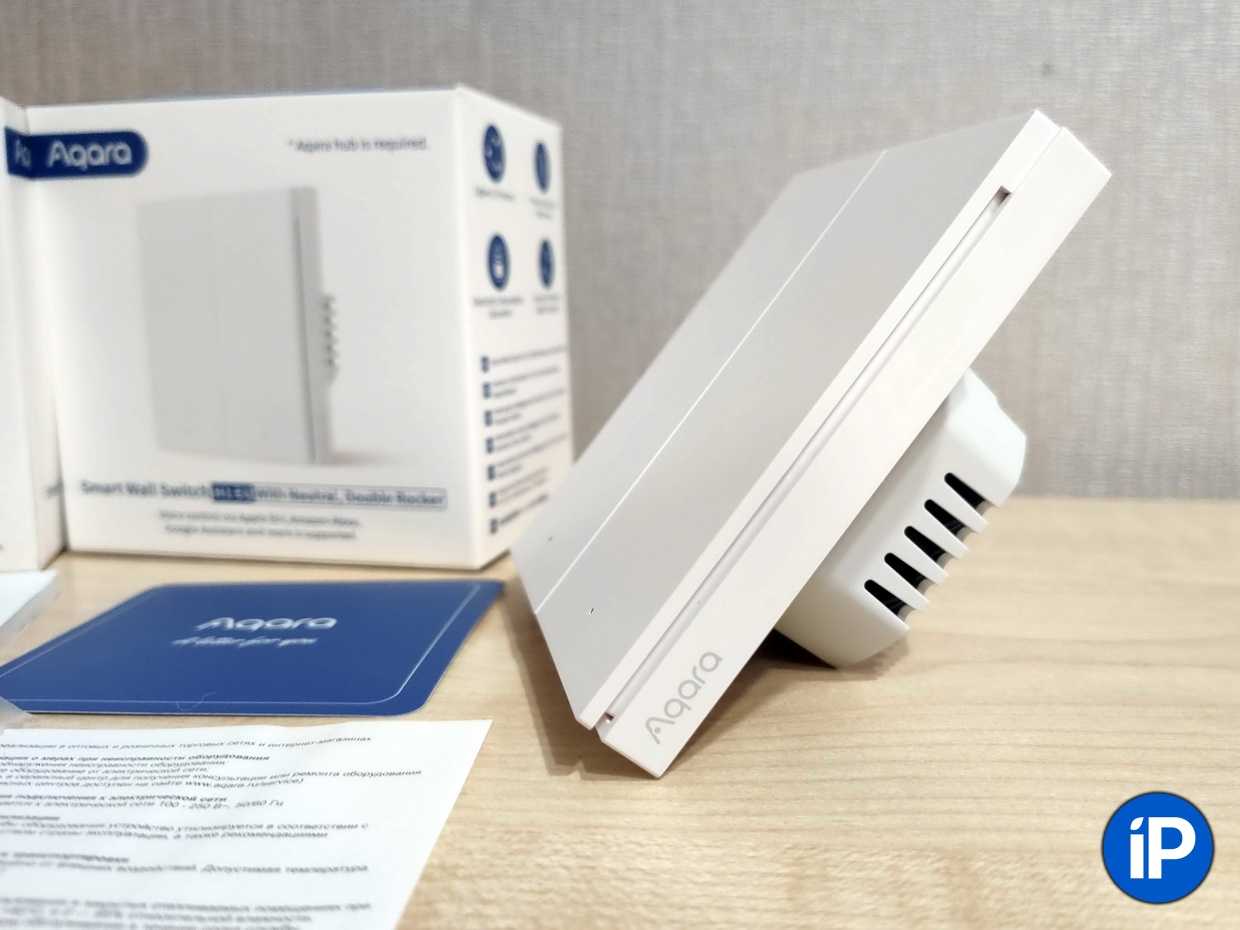

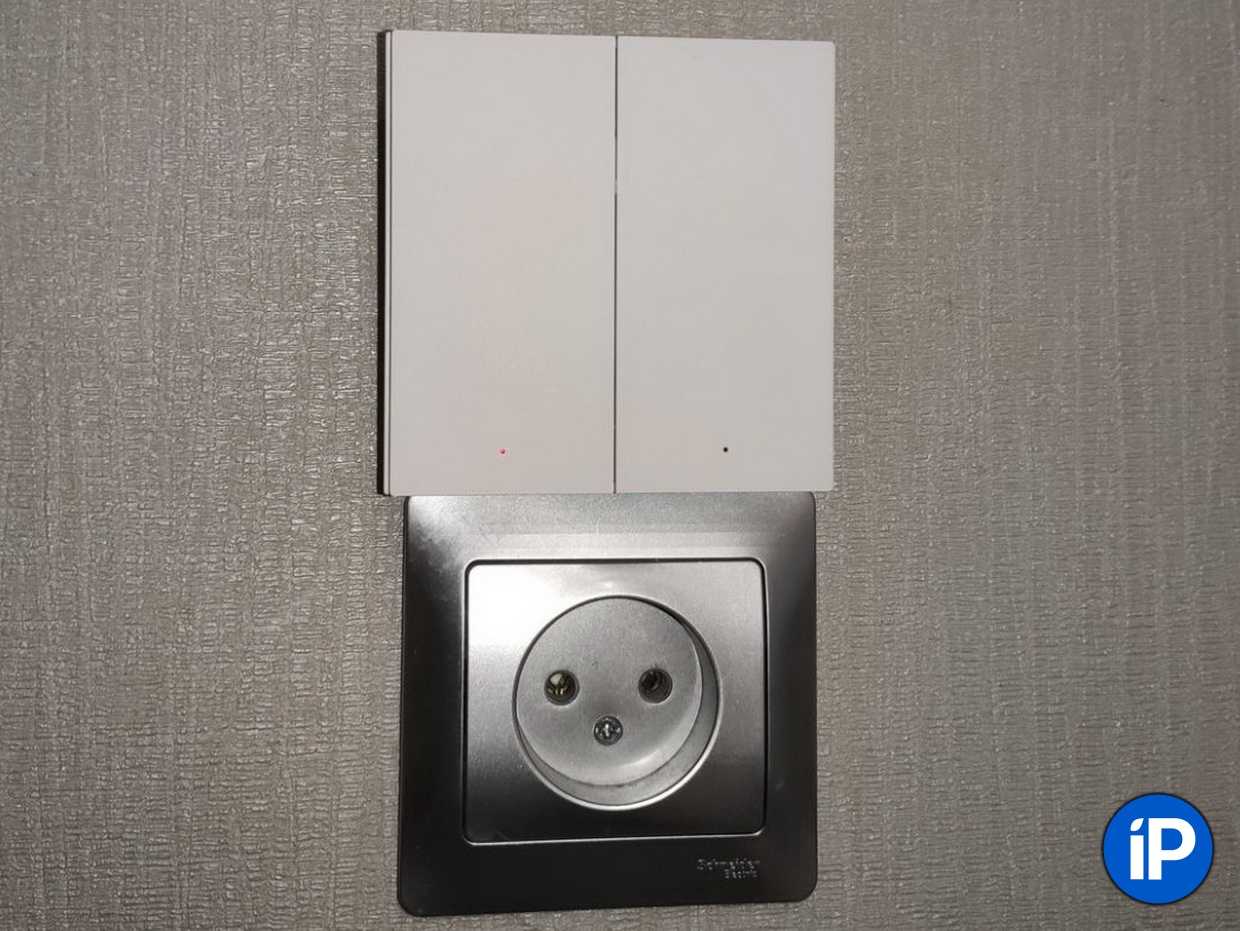

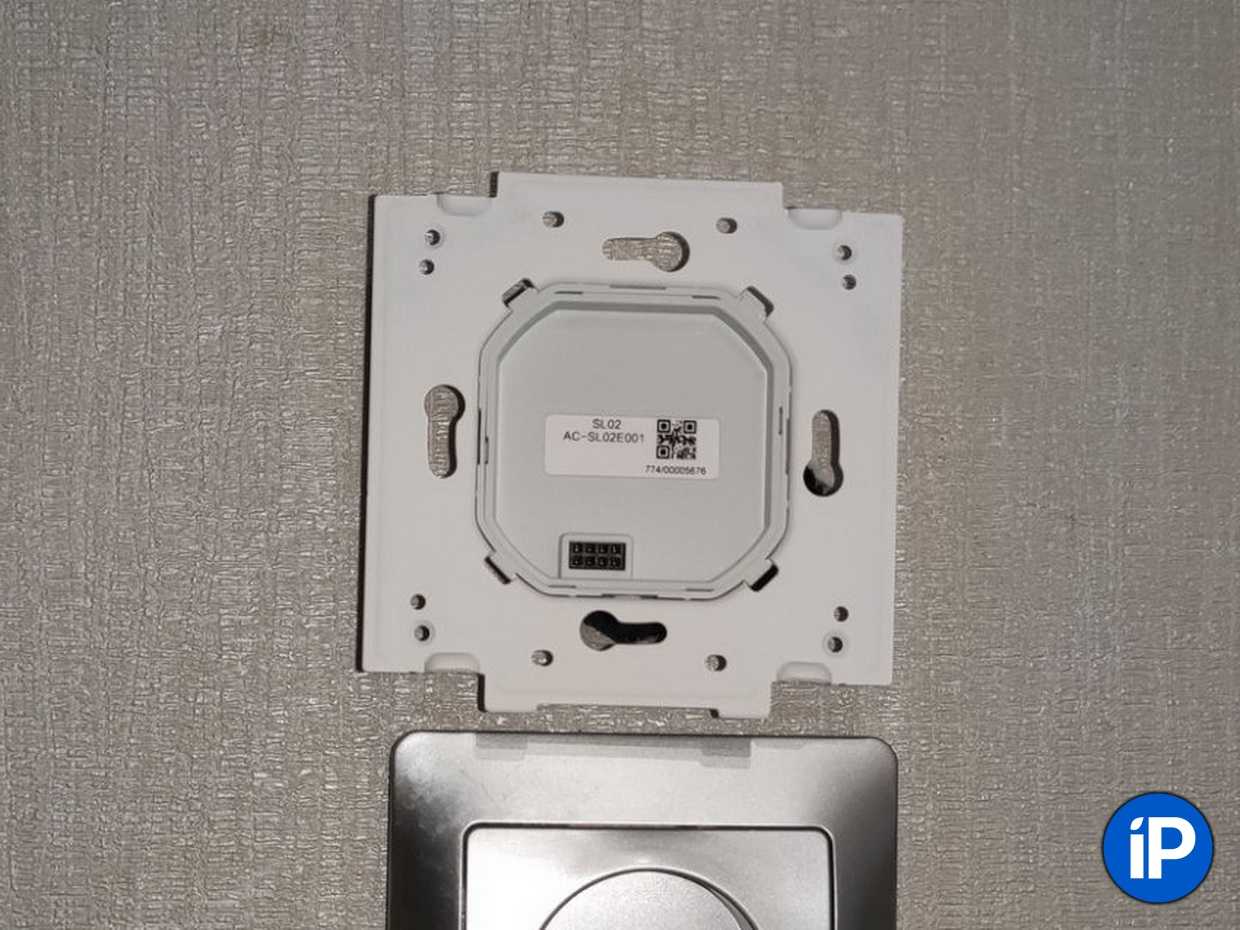

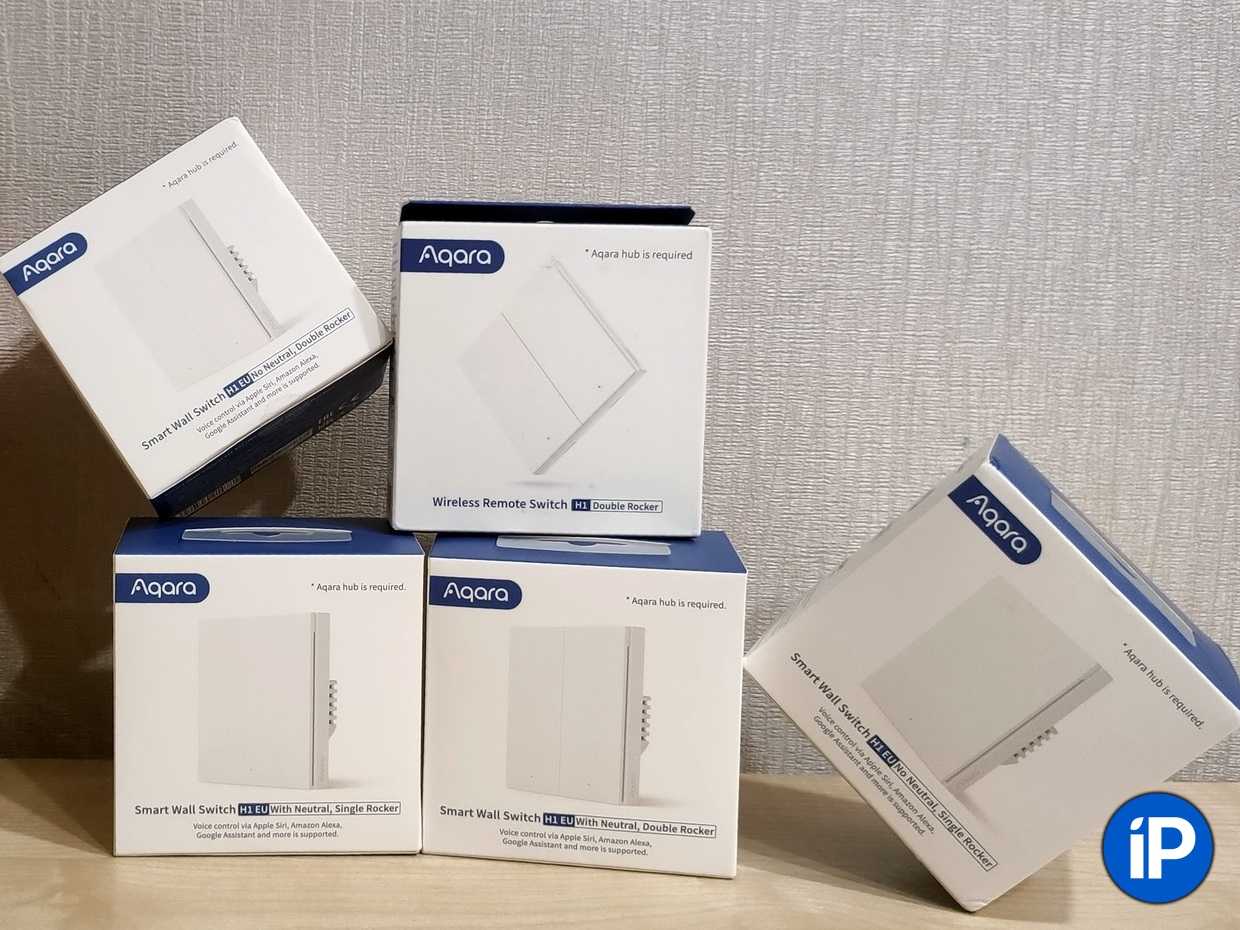

Подытоживая, можно уверенно сказать – новые умные выключатели Aqara с нейтралью стали логичным продолжением линейки Aqara H1 EU и пригодятся в каждом доме. Подумать только:

работают даже с маломощными светильниками без шума и мигания;
оборудованы защитой от перегрузок и перегрева;
позволяют удалённо включать и выключать освещение из любой точки мира;
умеют работать в роли беспроводного пульта управления любым элементом умного дома;
считают расход электроэнергии и ведут подробную статистику.

Но стоит учитывать, что новинка имеет серьезные ограничения. В ряде сценариев придётся ограничиться выключателями без нейтрали: продвинутая модификация не любит частых скачков и отключений электроэнергии. О необходимости более продвинутой проводки тоже забывать не стоит – иногда для того, чтобы провести нейтральный провод к выключателю, требуется устроить немаленький ремонт.

Поэтому в старом фонде их стоит рекомендовать только тем, кто планирует капитальный ремонт и полную смену проводки. Впрочем, эта операция и в новостройках пригодится. Вот тогда-то все домашние выключатели стоит поменять на двухклавишные Aqara H1 EU, чтобы на каждой позиции иметь максимум простора для творчества.

Кстати, а электросети в вашем жильё готовы к установке выключателей с нейтралью?

Все фотографии в статье:

iPhones.ru

Лучшие выключатели. И главный компонент умного дома.

Рассказать

Недостаток

Есть еще один недостаток выключателей с подсветкой и светодиодной лампы (моргают — это не единственный минус), он заключается в ценовой категории. Их мощность и другие показатели могут быть примерно одинаковыми, а вот стоимость — нет. Когда человек выбирает коммутатор, следует понимать, что не все светильники и лампы способны работать с ним. К тому же все модели и их проблемы с совместимостью могут подчиняться небольшим манипуляциям, которые позволяют устранить неполадки. Соответственно, отказываться от самого индикатора, переключателя или лампы не стоит. Имеется большое количество инструкций по этому поводу.

Подключение неправильным кабелем

Как это не странно, но до сих пор многие прокладывают
линии освещения двухжильным кабелем. Хотя ПУЭ и п.7.1.36 говорит нам об
обратном.

Мало того, выбирают сечение этого провода какое попало,
от 0,5мм2 до 1,0мм2.

Кроме того, для всех электриков давно стало аксиомой запрет в качестве проводки для стационарного освещения таких марок как ШВВП или ПВС. Однако и их можно встретить в ремонтах квартир.

Поэтому запомните раз и навсегда – кабель для подключения
освещения в квартирах должен быть:

трехжильным

сечением не менее 1,5мм2

марок ВВГнг-Ls или NYM

Многие спросят, зачем нам трехжильный кабель, если все
светильники в квартире будут пластиковыми и подключать там провод заземления
попросту некуда?

В ПУЭ и на этот счет имеется соответствующий пунктик
7.1.70

Получается, что даже если ваш светильник не снабжен контактами для защитного проводника, это не является отменой для п.7.1.36. То есть, проводка на все лампочки должна быть трехпроводной.

Некоторые электрики советуют незадействованный третий
заземляющий проводник, возле патрона лампочки аккуратно обматывать вокруг фазы
и ноля. Примерно следующим образом.

В этом случае при повреждении изоляции на жилах, возникнет утечка и сработает УЗО, защищая вас от возможного пожара. То же самое произойдет, если вы случайно повредите изоляцию кабеля, не коротнув при этом фазу или ноль.

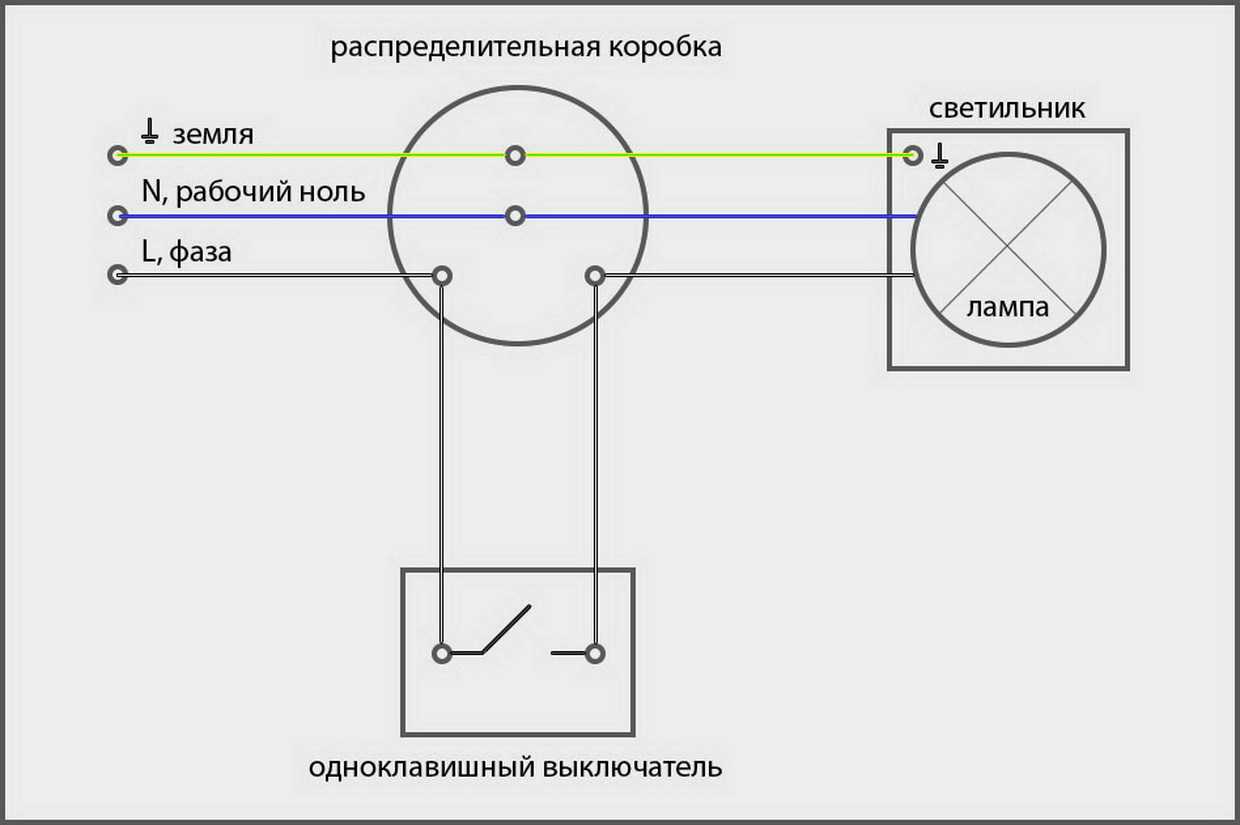

Именно поэтому трехпроводная схема в цепях освещения используется для срабатывания диффзащиты при токе КЗ, недостаточном для срабатывания автоматического выключателя.

И применение трех жил здесь обязательно.

Подключение

Для начала разберем устройство выключателя с подсветкой. Принцип работы основан на законах Ома. При параллельном подключении линий с разным сопротивлением, электрический ток течет по пути наименьшего сопротивления.

Вне зависимости от используемого индикатора (неоновая лампа или светодиод), схема подключения имеет высокое сопротивление. Его обеспечивает ограничительный резистор. Схема выключателя с подсветкой изображена на иллюстрации:

Когда контакты L и L1 замкнуты, блок подсветки шунтируется, и ток протекает через контакты выключателя. Основная лампа светится.

При размыкании выключателя, светильник служит обычным проводником. Через него протекает небольшой ток, достаточный для работы подсветки. Если используется лампа накаливания — спираль при таком мизерном токе не светится. А вот с экономками и LED светильниками возникает та самая проблема. Схема управления (так называемый драйвер) начинает стартовать при небольшом токе, который обеспечивает схема подключения подсветки.

Если паразитное свечение вас не беспокоит, вопрос: «как подключить выключатель с подсветкой» не актуален. Схема ничем не отличается от обычной. Разве что есть нюансы для режимов ночной подсветки или индикации работы. Что это значит? Индикатор может светить, когда основная лампа выключена (ночной режим), или напротив, сигнализировать о ее включении. Второй вариант пригодится, например, для освещения санузла или кладовой, чтобы не оставлять лампу включенной.

Подключение

Подсветка выключателя

Самой главной причиной моргания выключенных светодиодных и энергосберегающих лампочек является наличие подсветки в выключателе. При выключенном выключателе маленький ток все равно продолжает течь по цепи подсветки заряжая фильтрующий конденсатор. Зарядившись, конденсатор пытается запустить схему питания лампы, однако «силы» не хватает и он тут же разряжается, а лампочка кратковременно вспыхивает. Затем все это повторяется снова и снова.

Распространены 6 основных методов избавления мигания выключенных энергосберегающих ламп:

шунтирование резистором
шунтирование конденсатором
подключение подсветки отдельным проводом
использование проходного выключателя
демонтаж подсветки внутри выключателя
включение параллельно светодиодной обычной лампочки

Выключатели электроприборов с подсветкой

В выключателях на переносках и удлинителях, тепло обогревателях и других электроприборах часто устанавливают выключатели с подсветкой. В них обычно вмонтирована неоновая лампочка с резисторами. Пришлось однажды ремонтировать удлинитель типа Пилот, в котором выпала и треснула клавиша управления выключателем.

Когда разобрал выключатель, то не обнаружил токоограничивающего резистора, чем был очень удивлен. Неоновые лампочки недопустимо подключать в электрическую сеть 220 В без ограничения тока. Сразу же выйдет из строя. На левой фотографии вид клавиши со стороны установки неоновой лампочки, а справа, обратная сторона этой же клавиши выключателя.

Измерял сопротивление между пружиной и выводом неоновой лампочки, оно составило 150 кОм. В этом выключателе применили интересное конструктивное решение, два резистора номиналом по 150 кОм установили в отверстия клавиш и пружиной прижали их к выводам неоновой лампочки, обеспечив надежный контакт. Сами пружины осуществляют прижим подвижных контактов в выключателе, с которых, когда выключатель находится в положении Включено, и подается питающее напряжение на неоновую лампочку.

Отключение подсветки выключателя

Подсветку выключателя можно отключить. Это делается довольно просто, необходимо лишь отключить питание и снять светодиод.

Последовательность действий:

Выключаем рубильник и обесточиваем помещение.
Поддеваем защёлки клавиш выключателя и снимаем их.
Осторожно демонтируем рамку устройства.
Выкручиваем крепёжные болты.
Вытаскиваем устройство из монтажной коробки.
Проверяем, есть ли напряжение на проводах индикаторной отвёрткой.
Перед тем как прикасаться к оголённым участкам проводов, лучше ещё раз убедиться в том, что напряжение отключено — при поднесении пробника к каждому из контактов индикатор не должен гореть

Отсоединяем провода.
После отсоединения проводов корпус выключателя можно забрать с собой для выполнения последующих работ

Осмотрев выключатель, находим защёлки, которыми крепятся две половинки устройства.
Разделяем выключатель на две части и находим резистор со светодиодом.
Разобрав выключатель, получаем доступ к деталям подсветки

Обычными кусачками перекусываем провода (жилы) подсветки. Вместо этого можно просто выпаять светодиод.
Заново собираем выключатель.
