Домофон на калитку: установка с замком электромеханическим, схема подключения видеодомофона

Что из комплектующих необходимо?

В стандартный набор аудио домофона входит абонентская трубка и устройство для вызова абонента (вызывная панель), которая, как правило имеет антивандальное исполнение.

Система видеодомофона должна содержать терминал с экраном и вызывную панель с видеокамерой.

Также на вызывном устройстве присутствует специальный контакт, который необходим для управления  электрическим замком.

Это абсолютный минимум для работы видеодомофона, он позволит определять звонящего человека, однако нужен еще и замок, чтобы обеспечить или запретить допуск в помещение, замки бывают либо электромеханическими, либо электромагнитными.

Замки на электромагните остаются запертыми за счет того, что через катушку внутри протекает ток, однако тут в дело включаются особенности конструкции. Если напряжение исчезнет, то замок автоматически откроется, чтобы этого не допустить необходимо установить бесперебойный источник питания.

Электромеханический замок закрывается автоматически, а открывается посредством, встроенного электромагнита, сам замок бывает двух типов, с обычной электрической защелкой или с отверстием для ключа. Второй вариант следует выбирать тем, кто хочет установить домофон в загородный дом, так как в таком случаем владелец дома сможет открыть калитку, даже если дома нет никого.

Электромагнитные замки тратят на себя довольно много тока, из-за этого лучше всего использовать отдельный блок питания. На данный момент на рынке есть такая вещь как БУЗ, блок управления замком, именно он может заменить стандартные блоки питания в электромагнитных замках.

БУЗ может получать энергию от слабого источника тока и долго накапливать ее, а когда понадобится открыть ворота, он часть или всю накопленную энергию отдаст электромагниту.

В России климат особенно суров, поэтому иногда на сильном морозе не всегда удается открыть калитку при помощи ключа, тут на помощь придется дополнительный замок в виде электронного ключа или чипа, для его работы будет необходимо считывающее устройство и контроллер для замка.

Чтобы открыть калитку изнутри и при этом, находясь во дворе дома, пригодится специальная кнопка с хорошим контактом, такая кнопка устанавливается рядом с самой калиткой.

Также для хорошей работы замка домофона может понадобиться дверной доводчик.

Исходя из вышенаписанного, для создания в доме полноценного домофона понадобятся следующие вещи:

  • Домофонная трубка
  • Вызывная панель
  • Электромеханический замок
  • Блок питания или заменяющий его БУЗ
  • Считыватель
  • Контроллер
  • Доводчик для двери
  • Кнопка для открытия калитки со двора

Когда покупаете составляющие от домофона от разных производителей, то смотрите на их напряжение и ток, чтобы была совместимость, и не забывайте про температуры, при которых могут работать устройства, которые находятся на улице.

Помимо описанного выше оборудования будут необходимы еще и провода, основным проводом для блока питания может послужить двойной медный провод с названием ВВГнг 2х0.75.

Для сигнальных проводов можно использовать витую пару, как это делают в компьютерных сетях, особо хорошим вариантом будет пара FTP или STP, они почти не передают помех и являются экранированными.

Также можно найти специальные провода для домофона, их выпуском занимается промышленность.

Так, для обычного домофона отлично подойдет кабель КСПВ, а для видеодомофона хорошим вариантом будет ШВЭВ или ШВЭП, у них одна экранированная жила.

Стоит заметить, что буква «П» в кабеле ШВЭП означает, что он подвесной, поэтому его можно использовать для открытой прокладки.

Прокладывать кабеля можно как под землей, так и над землей, для первого варианта будет использоваться гофра или обычные прямые трубы из пластика, а во втором случае поможет обычный кабель-канал, который используется для остальных проводов.

Также могут понадобиться следующие вещи:

  • Оконцовка для множественных проводов
  • Трубки с термоусадкой различных размеров
  • Обычная лента для изоляции
  • Клеммники
  • Различные приспособления для скрепления проводов

Необходимые инструменты для подсоединения домофона

Чтобы установить домофон в дом понадобится стандартный набор приборов электромонтажника, сюда входит отвертка, кусачки, плоскогубцы, дрель или перфоратор и прочие подобные инструменты.

Чтобы паять провода будет необходим обычный паяльник на 40-60 Вт с флюсом и припоем.

Помимо этого хорошим дополнением будет термофен, он отлично снимает старую изоляцию с проводов и им можно соединять вместе наконечники.

Устройство и особенности подключения видеодомофона

Для подключения видеодомофона понадобится кабель с четырьмя жилами. В магазине можно приобрести специальный провод, где две медные жилы расположены рядом с коаксиальным двухжильным проводом. Он называется комбинированным видеокабелем. Обычно используется кабель марки КВК-П 2х0,75.

Подключение видеодомофона к вызывной панели производится комбинированным видеокабелем, который имеет одну экранированную жилу

Для замка добавляется ещё два провода, которые позволят управлять его механизмом не выходя из дома. Панель вызова обычно прикручивается на высоте 150 см от земли.

Если мы будем устанавливать беспроводной домофон, прокладывать и подсоединять кабель необходимости нет.
Надо только правильно подвести питание.

Видеодомофон Quantum QM-4HP

Многие предпочитают устанавливать в своём частном доме удобный, практичный и надёжный видеодомофон Quantum QM-4HP.

Quantum QM-4HP является одной из самых популярных моделей среди владельцев частных домов

Его основные характеристики:

  • четырёхдюймовый (примерно 10 см по диагонали) CRT монитор;
  • параллельная работа до 4 мониторов в одной системе;
  • кнопка открывания двери;
  • подключение одной вызывной панели;
  • установка блока видеопамяти;
  • подключение дополнительной аудиотрубки.

Схема подключения видеодомофона Quantum QM-4HP

Видеодомофон подключается по стандартной четырёхпроводной схеме, которую мы описывали выше. Поэтому эту модель можно использовать для установки системы контроля доступа в частном доме по приведённой нами пошаговой инструкции.

Видеодомофон Quantum QM-4HP можно использовать с дополнительной видеокамерой и блоком памяти на 32 кадра

Для того чтобы установить домофон правильно, необходимо точно следовать всем рекомендациям производителя и разбираться в тонкостях монтажа электрических проводов и устройств. Если всё сделать по инструкции, то не придётся привлекать специалистов и тратить дополнительные средства на установку этого устройства. А в итоге вы получите отличный домофон с аудио- или видеосистемой, который существенно облегчит вам жизнь в частном доме.

Для тех, кто живет в собственном доме, вполне понятна ситуация, когда кто-то пришел и стучится в калитку, а понять, кто именно – не представляется возможным. Или другая ситуация – пришли долгожданные гости, а выйти открыть калитку довольно затруднительно. В такой ситуации на помощь домовладельцам и приходит видеодомофон на калитку. Применение домофона способно обеспечить не только высокий уровень безопасности жильцов, но и надлежащий уровень комфорта, а в случае опасности – определенное время противостоять злоумышленникам (скажем, до момента приезда милиции).

Части системы домофонии

В зависимости от принципа подачи питания, от типа и количества компонентов системы принято выделять порядок, а также требуемый способ установки видеодомофона. Существует определенный порядок по расположению мест блоков, которые дают возможность применять оборудование максимально комфортно.

Панель вызова

Первым делом, при монтаже домофона своими руками, устанавливается панель вызова. Без этого блока система доступа совершенно бессмысленна. Бывают разные типы панелей вызова:

  • панель только с клавишей вызова; управлять замком с панель невозможно;
  • панель вызова и встроенным считывателем ключей;
  • панель с видеокамерой.

Как правило, монтаж панели вызова осуществляется на высоте 1,5 метра от земли. Такое расположение устройства дает возможность беспрепятственно пользоваться панелью лицам – вне зависимости от роста. Кроме прочего, если на панели имеется камера, с нее проще идентифицировать гостя.

Блок питания

К сожалению, не существует максимально полного ответа на вопрос: как подключить видеодомофон. Дело в том, что в современных системах существует 3 типа распределения электропитания:

  • подключение посредством 1 кабеля, со встроенным преобразователем в переговорном устройстве или на внутреннем мониторе;
  • питание с внешним блоком, который устанавливается в доме;
  • установка отдельного блока питания, к которому подключается панель вызова, а также электромагнитный или электромеханический замок.

Тем не менее, некоторые типы линий питания предусматривают определенные ограничения. Допустим, если видеодомофон подключается через витую пару, то не стоит превышать длину трассы в 100 метров.

Замок

Что касается замка системы, то он подбирается на основе требуемого функционала. Как правило, электромеханические замки чаще всего применяются в квартирах. Даже если электричество будет отключено, замок все равно останется закрытым. Самый лучший вариант замка тот, который без питания можно открыть вручную – ключом.

Если взять электромагнитный замок, то при отключении питания он откроется автоматически. Для общественных учреждений такой замок – идеальное решение, чего не сказать о квартирах.


Даже если хозяин отдает предпочтение электромагнитному замку в квартире, нужно позаботиться о том, чтобы дополнительно установить бесперебойный источник питания на случай отключения электричества в основной сети.

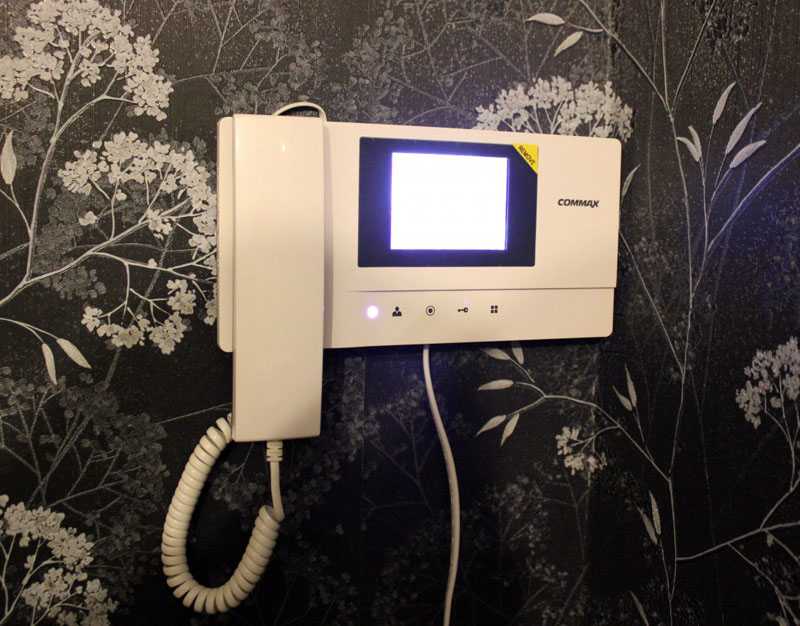

Экран (главная панель видеодомофона)

Все современные домофоны оснащены плоскими, удобными мониторами. Более старые модели оснащаются экранами с ламповыми подсветками, а современные – имеют LED мониторы. Кроме прочего, существуют модели, которые можно подключать к видеорегистратору. Для этого предусматриваются интерфейсы аналоговой или цифровой передачи сигнала.

Монитор, как и прочие части видеодомофона, устанавливается согласно рекомендациям, предоставленным производителем. Ранее было сказано о том, что монитор может выполнять функцию головного распределителя питания

Поэтому монтажу данной части системы стоит уделить особое внимание

В продаже можно найти видеодомофоны не только с встроенной камерой. Есть модели, в которых веб камеру выбирает сам хозяин. Такая схема подключения видеодомофона позволяет расширить функционал устройства.

Кабельная продукция

Дорогие модели видеодомофонов имеют в комплекте комплекс проводов. Это избавляет от проблемы, связанной с подбором проводников. В целом, видеодомофоны оснащаются тремя видами линий:

  1. многожильный кабель – дает возможность распределять питание между разными узлами устройства. Некоторые типы кабелей можно прокладывать прямо в грунте, по воздуху – без дополнительной защиты;
  2. коаксиальный кабель – позволяет передавать аудио и видео. С таким проводником длина линии может быть значительной;
  3. витая пара – применяется при передаче сигнала с цифровых устройств. Для данных целей подойдет обычный кабель, который разрешено прокладывать по открытому воздуху.

Отметим, что соединения кабеля, вне зависимости от его типа – необходимо осуществлять в строгом соответствии с рекомендациями производителя устройства. Данная работа не требует особых навыков.

Чтобы разобраться в том, какой понадобится проводник для подключения видеодомофона, предусмотрена специальная маркировка кабелей с помощью цветов: жилы помечены разными цветами, а на выводах узлов системы стоят гребенки клемм, которые помогают выполнить точное подключение.

Slinex SQ-04M

Еще один представитель Slinex в нашем ТОПе – видеодомофон SQ-04M. Это очень компактный, но при этом многофункциональный домофон. Он обладает цветным экраном с диагональю 4,3 дюйма, разрешение которого 480 на 272 пикселя. Это позволяет получить детализированное изображение посетителя. Также стоит отметить, что в этом видеодомофоне предусмотрена программная детекция движения, которая гарантирует обнаружение любого перемещения в области охвата камеры и его сохранения карте памяти. Также, видеодомофон поддерживает подключение к нему до 4-х мониторов в интеркоме, а также двух видеокамер и двух вызывных панелей. А еще в нем есть функция регулировки громкости и продолжительности вызова. Выпускается этот видеодомофон в черном и белом исполнении, что позволяет подобрать оптимальный вариант, который лучше впишется в интерьер дома. Что касается отзывов владельцев, то они строго положительные и покупатели отмечают отличное качество видео, простое управление и доступную цену. Так что если вам нужен качественный и недорогой многофункциональный видеодомофон, то Slinex SQ-04M станет отличным приобретением.

  • Экран: TFT, 4.3”, 272 x 480.
  • Подключение доп.устройств.
  • Внутренняя память.
  • Размеры: 119 х 175 х 21 мм.

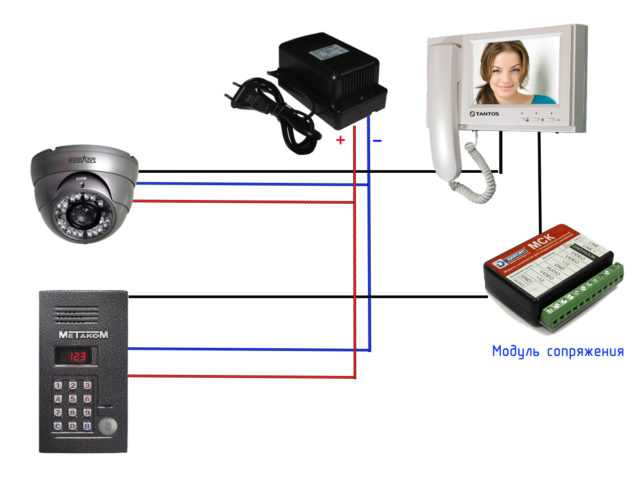

Подключение видеодомофона к общему домофону

Итак, как подключить видеодомофон? Прежде чем купить внешний адаптер и видеодомофон для квартиры с подключением к аппарату, установленному в подъезде, следует определить тип домофонной системы. Адаптеры, подходящие к домофону vizit, могут быть несовместимы с аппаратами других производителей. По конструкции различают:

  • Видеодомофоны координатные. Абоненты подключаются шлейфовым проводом. Координатный видеодомофон более надежен, его цена ниже. Благодаря этому, такие аппараты получили широкое распространение. При обрыве или коротком замыкании на одной из линий, другие абоненты остаются подключенными. Видеодомофоны координатные производятся фирмами Визит (vizit), Цифрал (cyfral).
  • Цифровые. Такие устройства позволяют подключить более 200 абонентов. Цифровые аппараты выполнены на базе микропроцессорного блока. Подключение абонентов осуществляется по двухпроводной линии, параллельно. Цифровые устройства дороже, чем их координатные аналоги, и не так широко распространены. Их производят фирмы Lascomex, Proel и другие.

Координатный и цифровые видеодомофоны

Определить, какое устройство установлено в подъезде, можно несколькими способами:

  • По числу отходящих проводов. От цифровых устройств отходят 2 провода. Видеодомофоны координатные соединяются с абонентами при помощи шлейфа.
  • По фирме производителю или модели. Аппараты Vizit, Eltis, Commax обычно координатного типа. Устройства, произведенные под торговыми марками Proel, Raikmann, как правило, цифровые. Для точного определения типа используемой системы целесообразно ввести номер модели в поисковую систему.

Лучше всего просто узнать телефон обслуживающей фирмы, позвонить и уточнить тип аппарата, установленного у вас. Блок сопряжения для видеодомофона должен быть совместим с общей системой контроля доступа. Целесообразно приобрести универсальный адаптер, который поддерживает стабильную работу видеодомофона с подъездным домофоном. Узнать о совместимости устройств, их производителей можно в техническом паспорте блока сопряжения домофона.

Провода, которые ранее шли к трубке аудифона, необходимо подключить к выносному модулю согласования. Подключать домофон к подъездному домофону нужно 4-х жильным контрольным кабелем, марку которого можно узнать в технической документации адаптера или видеофона.

Все соединения необходимо делать точно по схеме, которая также есть в техническом паспорте. В противном случае система будет неработоспособна.

Если вы решили подключить общеподъездный аудиодомофон к индивидуальному видеодомофону, от аудиофона можно отказаться. Устройство с функцией видеонаблюдения обеспечивает звуковую связь с вашими посетителями. Все же, при всей простоте, подключение видеоустройства и адаптера целесообразно доверить специалисту.

Установка видеодомофона

Видеодомофон имеет достаточно простую схему подключения. Действия по его установке можно произвести без привлечения специалистов. Для этого нужно знать о составляющих устройства и принципах его работы.

В случае непостоянного энергоснабжения возможно подключение источников резервного питания или аккумуляторов

В комплект домофона с видеокамерой входит несколько основных компонентов:

  1. Внутренний пульт, который устанавливается в помещении.
  2. Внешняя вызывная панель. Местом её расположения может быть калитка или дверь.

Установка домофона в частном домовладении делится на такие этапы:

  1. прокладка кабеля;
  2. установка внешней панели;
  3. монтаж внутреннего пульта;
  4. подключение и настройка периферии.

Внимание! Кабель придется покупать отдельно, потому что он не входит в комплект с видеодомофоном. Для домофона со встроенной видеокамерой следует приобретать экранированный четырехпроводной медный шнур

Управление запорным механизмом электрозамка подразумевает еще несколько проводов.

Схема крепления вызывной панели:

  • поднять крышку;
  • отметить на стенке точки для крепежных болтов;
  • просверлить отверстия;
  • прикрутить панель.

Важным моментом является подключение всех узлов видеодомофона. Для упрощения этой задачи производители маркируют гнезда на панели устройства. Если всё сделано по правилам, то установленная техника функционирует отлично, а дом становится защищенным.

Как провести монтаж самостоятельно

Чтобы разобраться, как правильно установить на калитку или ворота домофон, нужно сначала вызвать мастера для консультации. При желании сэкономить на установке допустимо попробовать сделать все своими руками при уверенности, что не будет допущено непоправимых ошибок. Начинают с подготовки, продумывая действий, схемы расположения.

Для подключения домофона требуется купить кабель с 5-6 жилами. Объем провода рассчитывается по плану. Чтобы наладить сигнал понадобится коаксиальный кабель.

Для монтирования подготавливаются инструменты:

  • герметики;
  • саморезы для крепления панели;
  • шуруповерт;
  • инструменты для работы с кабелем.

Типы электронных систем и схемы их подключения

Видеодомофоны отличаются друг от друга по способу подключения и по типу монитора:

  • беспроводные системы — вариант удачный, так как при их установке можно обойтись без прокладки кабеля. К тому же домофоны этого типа способны отправлять сигнал на объект, отдалённый до полукилометра. Проводное подключение отличается меньшей дальностью (50–100 метров) и гораздо большей трудоёмкостью;
  • цветные домофоны обеспечивают более качественную картинку, но зато чёрно-белые модели стоят заметно дешевле.

Устройство домашнего домофона

Главными элементами системы, позволяющей общаться между собой хозяину дома и гостю, стоящему у ворот, считаются:

  • вызывное устройство, прикрепляемое в месте входа на территорию дома;
  • запирающий замок, устанавливаемый на входных воротах;
  • переговорная трубка (или видеодомофон), монтируемый на стене рядом с калиткой;
  • блок питания, обеспечивающий непрерывную подачу напряжения всем элементам системы.

Провода и кабели устройства можно назвать вспомогательными элементами.

Типы замков системы

Замок как конструктивный элемент домофона может быть двух видов:

  • электромагнитный, представляющий собой магнит со значительным усилием отрыва и пользующийся популярностью из-за прочности и стабильности работы;
  • электромеханический, который выглядит как модификация обычного замка, имеющего выдвижную защёлку, открываемую ключом или подачей напряжения.

В частных домах принято устанавливать электромеханические замки, которые не оставляют дверь открытой при отключении электричества.

Электромеханический замок остаётся закрытым при отключении питания

Однако даже на электромеханический замок нельзя полагаться полностью. Это устройство для запирания ворот, как и любой механизм, может поломаться. Поэтому его следует периодически смазывать и регулировать. Если за состоянием электромеханического замка не следить, то он выйдет из строя гораздо быстрее электромагнитного устройства.

Поэтапное подключение аудиодомофона

Установку электронной системы начинают внутри помещения, а затем переходят на улицу. Пошагово подключение домофона представляет собой следующую работу:

  1. Дома, возле распределительного электрощита или около разговорной трубки, устанавливают блок питания, который подключают к электрической сети при помощи вилки и розетки 220 B. Этот элемент будет обеспечивать питание вызывного устройства и замка домофона.
  2. В подходящем месте, которым обычно служит стена у двери, ведущей во двор, монтируют аудиотрубку. В размеченных местах сверлятся отверстия, в которые вставляются дюбели, а затем к ним прикручивается трубка.
  3. Трубку подключают к системе двухпроводным кабелем. Можно использовать любой электрический провод или витую пару.
  4. Дальнейшие работы осуществляют вне помещения. Вызывное устройство прикрепляют у входа на территорию дома, но не на калитку, ведь это потребует обустройства дополнительной гибкой связи и станет причиной снижения надёжности и усиления износа проводов. Потому разумнее устанавливать устройства вызова на столбе около входа или на ограждении. Надёжное крепление панели обеспечивается при помощи саморезов.
  5. Электромеханический замок располагают в «жёстком» месте конструкции ворот. При этом ответную часть монтируют на раме. К замку подводят кабель с двумя жилами, которые заключают в клеммы. Провод следует укладывать в каналах из пластмассы, а место перехода гибкой связи — в пластиковой трубе со стенками в виде «гармошки».
  6. К монтажу проводов лучше приступать в процессе сооружения ворот и дома. В этом случае источники электрического тока получится скрыть в стене, избегая порчи отделки помещения. Если же установка домофона проводится после строительных работ, то пробивать в стенах канавки необязательно, ведь можно использовать специальные каналы для кабелей.

Новые функции и возможности новинок

Уже давно не новинка – наличие реального времени, календаря, функции «Свободные руки», подключенной параллельно с трубкой управления. Сейчас более актуальными считаются:

  1. Большой экран с качественной картинкой, получаемой не только с камеры домофона, но и дополнительной, замаскированной от злоумышленника где-нибудь на крыше дома, в стороне от входа, чтобы видеть не только свою, но и прилегающую к забору территорию.
  2. Несколько вариантов открытия дверей – беспроводной планшет с автономным питанием, базовый блок в виде телефонной трубки, перемещаемой по дому.
  3. Глянцевое или матовое покрытие монитора, его большие размеры – возможность получать достаточное четкое и качественное изображение. Для тех, у кого в доме живут старики или люди со слабым зрением, размер монитора иногда имеет принципиальное значение.
  4. Антивандальная наружная панель, предусматривающая наличие надежной защиты от повреждения вероятными факторами – пылью, погодными условиями, злоумышленниками и инфракрасная подсветка, позволяющая увидеть лицо стоящего у вызывной панели в ночное время.

После перечисленных преимуществ можно задуматься не как провести необходимое устройство, а какое выбрать. Но здесь у каждого владельца могут найтись свои собственные критерии.

Основные типы и производители

По своему функционалу домофонные системы можно условно разделить на два основных типа:

  • аудиодомофоны;
  • видеодомофоны.

Аудиодомофоны позволяют идентифицировать посетителя по голосу. Владельцы видеодомофонов могут произвести идентификацию, как по голосу, так и визуально. Вдобавок многие домофонные системы с видеокамерами могут выполнять функцию видеорегистратора, записывая видеоинформацию на внутренние или внешние носители. Как ни странно, схемы подключения перечисленных СКУД отличаются в незначительной степени. Основное отличие в установке видеодомофонов заключается в необходимости передавать видеосигнал. Для этого требуется проложить два дополнительных провода между вызывным устройством и домофоном.

Следует заметить, что производители домофонов предлагают устройства, в которых связь между отдельными элементами домофонной системы осуществляется по радиоканалу или через сеть интернет. Для таких систем не требуется прокладывать длинные провода, но дополнительные модули связи заметно увеличивают стоимость СКУД.

Что касается производителей домофонов, то на нашем рынке устойчивую репутацию имеют такие торговые марки как: COMMAX, CTV, Falcon Eye, Kocom, Tantos и другие. Продукты одной ценовой категории от этих компаний имеют похожий функционал и сопоставимые технические характеристики.

Область применения видеодомофонов

Для оборудования характерна широкая область использования. Его устанавливают не только в частных домах или квартирах, но и офисных помещения. Это хорошая возможность, чтобы ограничить доступ внутрь охраняемое объекта, но и обеспечить полноценную систему видеонаблюдения. В последнем случае должно быть подобрана модель с подходящими техническими характеристиками.

Оборудование имеет широкую область использования

Домофон с видеонаблюдением для квартиры

Решив приобрести системы для оснащения квартиры в многоквартирном доме, стоит обратить внимание на:

  • характеристики получаемого изображения. Оно может быть не только черно-белым, но и цветным;
  • способ общения. Производители предлагают устройства с трубкой или допускающие возможность бесконтактного общения;
  • количество каналов;
  • наличие функции записи. Такой домофон с видеонаблюдением для квартиры обойдется дороже;
  • возможность подключения к подъездной системе;
  • способ подключения.

Дизайн устройства очень важен

Видеодомофоны для частного дома

В частном доме видеодомофоны часто используются совместно с электромеханическими замками. С их помощью можно не только контролировать ситуацию около ворот, но и производить удаленное открытие замков на калитке или воротах.

Такие системы намного проще монтировать, так как отпадает необходимость в прокладке проводов. Кроме того они более надежны в эксплуатации, так как исключается вероятность повреждения проводов в процессе последующей эксплуатации. Выбор стоит  сделать в пользу устройства:

  • с панелью вызова в антивандальном корпусе;
  • допускающего дистанционное управление несколькими дверями;
  • с возможностью подключения нескольких трубок или мониторов, предназначенных для общения с посетителями. Особенно если в коттедже несколько этажей. Установка видеодомофона в частном доме должна быть выполнена так, чтобы была возможность ответа сразу из нескольких точек;
  • допускающего расширения функциональных возможностей, например, путем подключения детектора движения;
  • с энергонезависимой памятью.

Видеодомофон в частном доме позволяет открывать замок на калитке

Модели для офиса

При выборе подходящего варианта для офисного помещения стоит обратить внимание на количество абонентов. Производители предлагают устройства, оснащенные специальными панелями, позволяющими получить доступ в конкретное помещение

Также стоит обратить внимание на:

  • качество картинки и размер монитора. Изображение может быть цветным или черно-белым;
  • наличие многоканального подключения. Такой вариант предпочтительней, так как позволяет установить панель вызова у ворот и непосредственно около офисного помещения;
  • совместимость с многоканальными подъездными домофонами. Это имеет принципиальное значение при установке оборудования в большом бизнес-центре;
  • комплектность. Необязательно приобретать устройства с трубкой вызова. Можно отдать предпочтение системе «hands free»;
  • производителя. Оборудование, изготовленное под известными торговыми марками, отличается повышенным уровнем надежности;
  • тип вызывной панели. Бывают накладными и встраиваемыми;
  • тип замка.

Доступ в офис можно ограничить не только с помощью домофона

Начало установки видеодомофона

Установка видеодомофона в квартиру начинается с выбора места расположения вызывной панели. Важный момент – высота установки. Человеку, совершающему вызов должно быть комфортно это делать, чтобы избежать сильных наклонов вниз или тяги вверх, средняя высота установки вызывной панели составляет 1,5 метра. Значение это может быть абсолютно любым, но данный показатель самый распространенный в современной практике.

По внешнему виду панели кардинально отличаются друг от друга, могут быть установлены следующие элементы в корпусе:

  • Встроенная видеокамера;
  • Подсветка (ИК), позволяющая вести передачу изображения при слабом источнике света;
  • Элемент, управляющий замком;
  • Переговорные элементы: Динамик;
  • Микрофон.

Дополнительные устройства

В целях повышения уровня безопасности для квартиры можно установить дополнительную видеокамеру к той, что встроена в вызывной панели видеодомофона. Это позволит видеть не только человека, стоящего напротив панели вызова, а также, если дополнительно установить камеру под потолком, всю площадь помещения непосредственно перед дверью.

Примечание: если установка видеодомофона производится в частном доме, следовательно, установка вызывной панели будет осуществлена на улице, необходимо задуматься о ее защите против влаги, снега и других возможных погодных условий. Если не удается встроить оборудование в стену забора, то лучшим вариантом будет – создать навесной козырек. Схема вызывной панели имеет довольно простую структуру, что не потребует дополнительных специальных работ по ее защите от разного рода воздействий.

Следующим шагом идет выбор проводов, которыми можно подключить вызывную панель к монитору. При расстоянии между составляющими системы менее 35 метров подходит провод ШСМ, объединяющий в себе жилы для трансляции видео, звука и питания 12 V. В тех случаях, когда необходимо проложить более длинную магистраль, лучше применить коаксиальный кабель, он также соединит и дополнительные камеры при их наличии. Провода, идущие от вызывной панели видеодомофона к замку должны быть типа ШВВП.

ШСМ, коаксильный и ШВВП кабеля

Беспроводный видеодомофон

Беспроводной видеодомофон со схемой подключения показан на рисунке ниже. Отличительная особенность данной модели – отсутствие проводов между монитором и вызывной панелью.

Следующий не маловажный элемент всей системы – это монитор, Насколько грамотно он будет расположен внутри помещения, будет зависеть удобство им пользоваться и скорость ответа на поступивший звонок.

Видеодомофон dom ds-10s предлагает следующий вариант монитора:

Современный дизайн, большой функционал, настройка устройства осуществляется на удобном и понятном интерфейсе.

Телевизор в качестве монитора

Бывают ситуации, когда идти к монитору отвечать на сигнал вызова не очень хочется (если он расположен у входной двери), но есть решение. Ниже будет описано, как подключить видеодомофон к телевизору, который с легкостью заменит монитор. Современные производители ТВ-техники включают данную функцию в свою продукцию. Реализация данной схемы при подключении видеодомофона своими руками или при помощи специалистов возможна благодаря использованию специального модуля.

С его помощью при входящем звонке можно переключить ТВ на определенный канал, присвоенный для видеосигнала с камеры домофона, и увидеть, кто совершил вызов. Также возможно подключение нескольких камер, при расширенном функционале используемого модуля.

Установка видеодомофона своими руками при понимании всех схем и навыке работы с инструментом не должна занять много времени. Чтобы установить домофон своими руками в частный дом потребуется немного больше времени, которое уйдет на прокладку кабеля от ограждения дома, где будет установлена панель вызова, до внутреннего помещения. При этом необходимо будет учесть, по какой магистрали пойдет провод: по воздуху или в земле, что скажется на его целостности и общедоступности, а также поможет избежать непредвиденного повреждения.

Как установить домофон своими руками в квартире станет понятно, прочитав материал выше. Метраж провода при этом будет минимальный, в связи с чем, основные работы будут производиться с монтажом вызывной панели и монитора.

Установка домофона это довольно серьезная процедура, как может не показаться на первый взгляд. От успешного выполнения монтажа в прямом смысле будет зависеть безопасность помещения и людей. Находящихся внутри. Поэтому возможен вариант — установить видеодомофон в квартире профессионалами.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Дуэт-дом
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
