Установка варочной панели: последовательность и нюансы

Основные плюсы и особенности плит с электроподжигом

Естественно, что такая функция, как электроподжиг, нужна далеко не каждому. Многие все еще используют для зажигания конфорок спички или зажигалку. На данный момент вряд ли получится найти плиту, в которой не было бы функции электроподжига. Но в этом нет ничего страшного. Цены на плиты с электроподжигом и без практически не имеют отличий.

На самом деле у плиты с электроподжигом несколько плюсов:

Вам не придется бегать в поисках спичек или зажигалки, чтобы включить газ. Кроме того, пользоваться этой техникой очень просто.
В процессе разжигания конфорки вы никоим образом не сможете обжечься.
Если вы достаточно долгое время пользовались электрической плитой, то процесс привыкания к газовой технике будет для вас более безболезненным. Вам попросту нужно будет нажимать на кнопку или, как в случае с автоматическим электроподжигом, поворачивать переключатель.

Подключение газового баллона к плите на даче, куда обращаться можно ли самому

Этот вопрос заставляет задуматься, куда обращаться за помощью, можно ли самому осуществить подключение, сложный ли это процесс.

Как и подключение любого газового оборудования, соединение газового баллона и печи на даче должен курировать представитель газовой службы. Если нет возможности оперативно вызвать специалиста или на заявку отреагировали не так быстро, как хотелось бы, можно справиться своими силами. Но после этого все равно нужно позвать специалиста, чтобы тот оценил работу дилетанта и исправил недочеты, если такие обнаружатся.

Сперва нужно убедиться, что плита в порядке, как и газовый баллон (не должно быть явных повреждений, сильного износа и т.д.).

Также следует запастись инструментами:

газовой трубкой;
газовым редуктором;
шкафом для хранения баллона.

Алгоритм действий будет таким:

Баллон следует расположить от плиты на расстоянии 5 метров.
Место для установки баллона должно быть подготовлено: нужно установить специальный шкаф, подготовить крепления.
Теперь нужно подключить шланг, накручивая его на шланг плиты.
Затянуть максимально хомуты.
Редуктор установить на специальный переходник с накруткой фум — лентой.
Подсоединить баллон.
Открыть вентиль и проверить, нет ли утечки. Для этого следует воспользоваться обычным мыльным раствором: нет пузырьков, значит все прошло успешно.

Как правильно вырезать отверстие нужной формы?

Следует начать вырезать отверстие с помощью дрели. Как правило, получаются неаккуратные края, которые приходится после исправлять. Лучше брать сверла от 8 до 10 миллиметров. Постепенно делается по периметру будущей панели много отверстий. После с помощью дрели одномоментно делается прорезь

Важно понимать, что сверлить можно только с внутренней части столешницы

Когда кусок будет падать, он может повредить кухонный гарнитур. Лучше подложить под него стул или тумбу. Резка лобзиком проводится гораздо легче, чем дрелью. Предварительно дрелью нужно обозначить отверстие, которое человек будет пилить. Допустимо сделать его, не прибегая к использованию дрели.

При работе по установке газовой варочной панели следует соблюдать осторожность

Важно не травмировать себя и не повредить мебель

Подключение варочной панели

Перед тем как подключить газовую варочную панель, соответственно, к газовой трубе, необходимо понимать, что сам природный газ – вещество взрывоопасное

Поэтому очень важно все процессы проводить с учетом особых требований. Одно из них – полная герметичность газопровода в не зависимости от того, из каких материалов он изготавливается

Понятно, что сама газовая сеть, входящая в дом или квартиру, это металлическая труба. То есть, второе требование – это высочайшая прочность газоподающей системы.

Теперь к вопросу подсоединения. Сегодня обычно для этого используют специальные гибкие шланги, которые так и называются – газовыми. Не путайте их с водопроводными, которые не предназначаются для этих целей. На конце каждого шланга есть прижимные гайки с внутренней резьбой, внутри которых установлены резиновые или полимерные прокладки. Они будут обеспечивать герметичность соединения

Обратите внимание на то, что закручивать гайки сильно нельзя, это может повредить прокладки, поэтому данный процесс чаще проводится от руки или специальным ключом, который входит в комплектацию шланга

Читать также: Установка варочной поверхности в угол кухни

И одно очень важное предупреждение. Нельзя для подключения варочной панели к газовой трубе использовать прорезиненный гибкий шланг, который крепится к сгонам металлическими хомутами или проволокой

Если представители газовой или пожарной службы обнаружат такой вариант подключения, то огромный штраф вам обеспечен.

Поэтому, проводя монтаж газовой варочной поверхности, необходимо учитывать именно эти не очень сложные моменты. А лучше всего передать установку и подключение специалистам. Правда, необходимо обязательно удостоверится в том, что у выбранных вами специалистов есть допуск, позволяющий работать с газовыми сетями.

Схема подсоединения газовой варочной поверхности с помощью металлопластиковой трубы

И еще несколько полезных советов, дополняющих ответы на вопрос, как правильно подключить газовую панель.

Основное, как уже было сказано выше, это шланг для соединения. Он должен быть сильфонный, изготовленный только из металла. Продается он только в специализированных магазинах, при приобретении обязательно требуйте на него сертификат.
Сама варочная панель перед установкой осматривается на предмет дефектов.
После проведенного монтажа шланг сначала подсоединяется к газовой трубе, а затем уже и к самому оборудованию. Кстати, некоторые мастера сначала присоединяют шланг, а затем занимаются монтажом варочной панели.
После подключения открывается газовый кран. Надо обязательно мыльным раствором промазать все стыки и соединения, чтобы быть уверенным, что протечек газа нет. Не используйте для этого открытый огонь. Это запрещено правилами техники безопасности.
Теперь надо проверить, как горят конфорки прибора. Их включают по одному и зажигают. Все они должны гореть равномерно. Обязательно проверьте, как работает регулировка подачи газа на каждую конфорку, то есть, надо опробовать их работу в разных режимах подачи газа.
Если в конструкции варочной панели есть автоподжиг, то необходимо подключить аппарат к сети переменного тока напряжением 220 вольт. Поэтому еще на стадии ремонта кухни и установки кухонного гарнитура необходимо позаботиться о проведении провода и установки розетки. Если панель устанавливается в уже эксплуатируемую мебель, тогда вариант один – проложить кабель по плинтусу и установить ниже столешницы на стене накладную розетку. В данном случае придется делать отверстие в задней стенке напольного шкафа на уровне установленной розетки. Через это отверстие и проводить подключение

Обратите внимание, что высота установки розетки определяется длиною питающего провода самой плиты. И еще один момент относительно электроподжига

Специалисты рекомендуют для подключения такой панели не металлический шланг в чистом виде, а в пластиковой оплетке. Это на случай короткого замыкания.
В комплектации газовой панели приходят две разновидности жиклеров, которые устанавливаются в конфорки. В одних сквозное отверстие с большим диаметром, они предназначаются для магистрального газа. Другие с маленьким отверстием, они устанавливаются, если варочная панель подключается к баллону. По умолчанию на заводе монтируются первого вида жиклеры. Эти приспособления устанавливаются на резьбу, поэтому заменить их не проблема. Кстати, многие производители в комплект аппарата прилагают специальные ключи именно для жиклеров.

Читать также: Особенности стеклокерамических варочных плит

Схемы подключения варочных панелей

Производители варочных поверхностей выпускают модели, которые могут быть подключены к электросетям с разным количеством фаз. На территории России и постсоветском пространстве существует два стандарта: однофазная сеть на 220 В, редко − двухфазная на 220 В и трёхфазная на 380 В. Электропроводка в домах может иметь, в зависимости от количества фаз и годов постройки домов, различное количество проводов и цветов. Так, например:

Однофазная сеть на 220 В:два проводника одного цвета (обычно в домах старой постройки). «Фазу» или «ноль» придётся искать индикатором или тестером;в новых домах используют уже цветную проводку, где «фазу» (L) обозначают коричневым или красным проводом, «ноль» (N) – синим или голубым, а заземление (PE) – жёлто-зелёным. В старых зданиях проводка одного цвета, поэтому определять нейтраль придётся пробником.
Двухфазная сеть на 220 В. Встречается только в новостройках и то редко. «Фазы» обозначают чёрным и коричневым проводом, «ноль» – синим, а «землю» – жёлто-зелёным.
Трёхфазная сеть на 380 В. В этом случае «ноль» и «земля» имеют традиционную окраску, а «фазы» по одному стандарту – белый, чёрный, коричневый, по другому – жёлтый, красный и зелёный провод.

Из-за этих нюансов варочные поверхности обычно поставляются без сетевого шнура. Поэтому, кроме провода для выделенной электролинии, нужно будет купить кабель для подключения встраиваемой плиты к розетке.

Окраска изоляции проводов для трёхфазной сети

Как подключить электрическую плиту: схема для однофазной сети

В принципе, подключить варочную панель к бытовой электросети с напряжением 220 В несложно. На тыльной стороне плиты нужно снять крышку, которая крепится на защёлках или при помощи винтов. Сняв её, мы обнаружим клеммы для подключения сетевого кабеля (обычно 6 шт.).

Клеммная коробка на варочной панели

Клеммы №№ 1, 2 и 3 предназначены для фазового провода (L), №№ 4 и 5 – нейтраль (N), а заземляющая клемма (PE) обозначена специальным значком. Но как быть, если у выделенной электролинии 3 провода, а разъёмов для подключения 6 шт. Для таких случаев, как правило, в комплекте идут медные или латунные перемычки. Если их нет, то можно самостоятельно изготовить их из медного провода сечением 6 мм2. Устанавливаем перемычки, как указано на рисунке ниже, и присоединяем сетевой кабель.

Схема подключения варочной панели к однофазной сети 220 В

Как подключить электрическую варочную панель с двумя фазами

Двухфазные варочные поверхности редки, но и в этом случае нет никаких проблем с подключением. Просто точно следуем схеме подключения, приведённой ниже. Перед подачей напряжения на прибор необходимо ещё раз проверить, чтобы разводка в розетке или монтажной коробке совпадала с расключением проводов в вилке.

Схема двухфазного подключения варочной панелиЛатунная перемычка (обычно поставляется в комплекте с варочной панелью)

Как подключить самостоятельно электроплиту к трёхфазной сети

Трёхфазное питание в основном используется в загородных коттеджах, и для запитки варочной поверхности понадобится пятижильный кабель с сечением каждого проводника не менее 2,5 мм2. Подключение практически не отличается от предыдущих вариантов и выполняется следующим образом:

Фазные провода L1, L2 и L3 зажимаются в клеммах №№ 1, 2 и 3, соответственно.
Клеммы №№ 4 и 5 соединяются между собой медной или латунной перемычкой, и к одной из них подключается нулевой провод N.
К клемме № 6 подключается соответствующий провод заземления PE.

Если в сетевом и входном кабеле провода цветные, то при подключении просто соблюдаем их сочетание. В случае если дом старый и проводка одного цвета, то нужно быть внимательным и воспользоваться индикатором или тестером для определения фазных проводов.

Схема подключения варочной панели к трёхфазной сети

Подсоединение газовой панели

При установке газовой варочной панели вначале посмотрите, каким образом она крепится. Установите панель, выровняйте ее по краю стола и закрепите. Обычно для крепления снизу в комплекте с панелью предусмотрены скобы. Электрический провод необходимо включить в розетку.

Чтобы подключить газ своими руками, надо знать правила безопасности. Перекройте газ и подсоедините варочную поверхность к трубе посредством гибкого шланга. В гайки обязательно положит паронитовые прокладки. Откройте газ, включите конфорки и проверьте места соединения шланга на утечку. Для этого их надо намылить. Если пена не будет пузыриться, то утечки нет, вы все сделали правильно. Для проверки можно также использовать газовый анализатор.

Диагностика и ремонт варочной панели своими руками

Оценка степени поломок и ремонт электрической, индукционной, газовой варочной кухонной панели последовательно своими руками осуществляются в несколько этапов.

Необходимые инструменты

Для ремонтных работ понадобятся:

отвертки с наконечниками различного диаметра для демонтажа;
отвертка с индикатором для проверки напряжения;
канцелярский ножик для зачистки жил кабеля или его подрезки;
плоскогубцы для перекусывания жил.

Чтобы замерить параметры электрического тока, понадобится мультиметр. Паяльник также используют в процессе работ.

Диагностические мероприятия

Диагностику проводят с разборкой устройства или без нее. В первом случае:

проверяется напряжение мультиметром;
осматривается сетевой шнур выключенной плиты;
кабель прозванивается на целостность и пробои;
проверяются контакты — раскручиваются и осматриваются на наличие окислений;
находится плавкий предохранитель на входе и осматривается;
тестируется клеммная колодка на предмет повреждений мультиметром.

Важно! Проверяйте кабель и осматривайте плавкий предохранитель, отключив прибор. Для диагностики с разборкой потребуется:

Для диагностики с разборкой потребуется:

отключить плиту от питания;
демонтировать панель отвертками;
уложить ее на стол, снять крепеж, и, поддерживая, вынуть поверхность;
осмотреть провод на предмет разрывов;
проверить тепловое реле, отследив его по проводам;
проверить мультиметром трансформатор и термопредохранитель;
измерить сопротивление конфорки — повышенное говорит о перегорании.

Важно! Контакты электромеханического реле осматриваются с поддетой крышкой

Специфика ремонтных работ

Мероприятия по починке электрических плит проводятся в несколько этапов:

Снятие блокировки. Как правильно разблокировать рабочую варочную панель? Нажать кнопку с ключом и удерживать ее на протяжении нескольких секунд. Индикатор становится активным и замочек пропадает с панели.
Отключение прибора от сети.
Демонтаж устройства отвертками, укладка на чистую поверхность.
Снятие крепежных элементов, аккуратное извлечение поверхности.
Поверка деталей на предмет повреждений.
Установка винтовых клемм или заклепок на сгоревшую спираль.
Замена деталей — термостата, силового реле, галогеновых конфорок.
Замена проводки — подбирается идентичный провод, собирается и устанавливается концевиками.
Установка нового блока питания.
Изменение схему управление варочной панели через ручной блок, выведенный за корпус.
Сборка и установка варочной поверхности.

Важно! Электроника выходит из строя из-за нестабильного напряжения, локальный перегрев происходит при использовании неправильной посуды, а доступ влаги на поверхность приводит к трещинам и сколам

Как устранить основные поломки газовых плит?

В случае неполадок газовой варочной поверхности вам понадобится:

установить траверсы и подкрутить винты при смещении оси горелок;
снять ручку и отверткой размять прорези на стержне, если ослабли переключатели;
отсоединить крышку дверки, затянуть пружину и поставить ось в ушко, если духовка закрывается неплотно;
отремонтировать кран и сопло в случае плохого нагрева духового шкафа.

Совет! При наличии запаха газа проверьте герметичность контактов мыльным раствором, подкрутите и смажьте краны.

Подключение газовой варочной панели: набор необходимых инструментов

Чтобы смонтировать данное оборудование, потребуется следующий набор инструментов:

графитовый карандаш;
силиконовый герметик;
разводной ключ № 2;
льняная нить;
мультиметр;
гофрированный шланг, подлежащий обязательной сертификации;
электролобзик.

Необходимый слесарный инструмент

Панель должна находиться в хорошо вентилируемом и проветриваемом помещении, с точкой россы не более 70%. Для достижения определенных параметров создается приточно-вытяжная система воздухоотведения, где количество требуемого воздуха должно быть 2 м3/ч.

Перед тем как будет проведена установка , выполняется следующий порядок технических мероприятий:

Выбирается технологическое отверстие в кухонном гарнитуре для подсоединения к газу;
Если панель имеет устройство автоподжига, необходимо завести питание на модуль прибора 220 В, для этого потребуется:

электолобзик;
пила с шагом 1,5–2,0 мм;
провод ПВСнГ сечением 2,5–4,0 мм2;
токопроводящие жилы по классу электробезопасности со степенью защиты Р1 и двойной изоляцией.

Провод ПВС сечением 3х2,5

Нанести шаблон на вырезаемую поверхность, придерживаясь ширины, высоты и глубины посадки варочной панели.
Чтобы правильно выпилить отверстие под панель, расположите шаблон на столешнице и вычертите его основу. Далее аккуратно вырежьте отверстие с помощью лобзика. Следующий этап — обработка посадочного места герметиком. Он защитит материал от воздействия влаги.
Далее выложить двухсторонний скотч на выпиливаемую поверхность и сделать разлиновку.
При помощи электролобзика вырезать монтажное отверстие по размерам панели. Если предусмотрено штатное отверстие, то дополнительных мер предпринимать не требуется.
Если такие меры необходимы, тогда нужно обезжирить выпиленное отверстие мыльным раствором, либо специальной суспензией.
Устанавливаются газовые панели на горизонтально ровной поверхности, не имеющей отклонений более 2 градусов.

Панель опускается в выбранное отверстие на столешнице, при этом, если есть необходимость, края равномерно располагались по прокладке по всему периметру газового оборудования.

Схема подключения

Наличие даже малейшего теплового зазора может вызвать попадание воды и другой жидкости на духовой шкаф. Данная проблема может быть причиной перебоев в электроснабжении. Наличие влажности под панелью может спровоцировать появление патогенных микроорганизмов и отслоение поверхности.

Требуется установить фиксаторы поверхности на регулировочные пружины, чтобы большая часть скобы была под областью столешницы. Удерживайте пружины на месте, другой рукой завинтите болты при помощи отвертки по стрелке до щелчка.

Чтобы обеспечить герметичное подключение к газораспределительной системе, наносится лен на поверхность всех резьбовых соединений, как на варочной панели, так и на газовой трубе. В область газового шланга вставляются прокладки, если таковые предусмотрены инструкцией по эксплуатации и не противоречат мерам безопасности.

Прикрутите резьбовые соединения шланга к варочной поверхности и газовой трубе, крутить необходимо по часовой стрелке до упора гайки, затем заверните ключом. Не стоит прикладывать большие усилия, это может привести к продавливанию паронитовой или фторопластовой прокладки и к утечке газа.

Паронитовая прокладка и ИФС

Устройство газовой панели обладает условным диаметром прохождения G1/2, которое необходимо, чтобы подключить устройство к газовой системе. Для сжиженного газа (пропан, бутан, изобутан) на конце шланга накручен наконечник диаметром 9 x 1 мм2. Гибкий газопровод, проводящий газ, не должен касаться металлических компонентов покрытия.

Секреты подключения

И вот выбор сделан в пользу газовой духовки и варочной поверхности. Дело остается за малым — подключить устройство к газоснабжению. Специалисты, работающие с газовыми приборами, настоятельно рекомендуют привлекать к монтажу приборов профессионалов. Поскольку, неосторожные, не квалифицированные действия могут запросто привести к плачевным результатам. Если нужно одновременно подключить газовую панель и духовой шкаф, следует использовать две трубки подачи топлива, каждая из которых оснащается индивидуальным краном, позволяющим прекратить подачу в любой момент.

Для подключения оборудования к газоснабжению, используют два типа соединительных элементов:

Негибкая трубка из стали или меди.
Гибкий шланг.

Подсоединение осуществляется через выход, расположенный близко к духовке. После завершения монтажных работ, необходимо удостовериться, что соединительная труба негде не перегибается, и поступление топлива обеспечивается беспрепятственно.

Чтобы запитать духовой газовый шкаф, помните, что соединительный шланг не может быть более двух метров. При этом, количество соединений должно использоваться по минимуму. Соблюдение этих правил позволит подключить печь газовую качественно и быстро.

Как подключить варочную панель без розетки

Распределительные коробки (Рис 3).

При желании соединение можно выполнить «напрямую», сделав его без разъемным. Для этого на конце линии устанавливают клеммную коробку (Рис 3). С одной стороны коробки заводится провод от электроприбора, а с другой – питающий кабель. Большинство из представленных в продаже современных моделей клеммных коробок применимы как для сетей в 220 В, так и в 380 В.

Чтобы выполнить подключение, провода вставляют в имеющиеся сбоку коробки отверстия, не забывая соблюдать полярность. Если приходится подключать 220 В – лишние фазы откидывают и изолируют. Заведенные в полость коробки оголенные концы затягивают болтами и «оконечивают» посредством зажимов. При желании их можно и вовсе залудить и свернуть в кольцо.

Придерживаясь перечисленных выше основных рекомендаций, самостоятельное подключение электроприбора даже у начинающего мастера не вызовет особых сложностей.

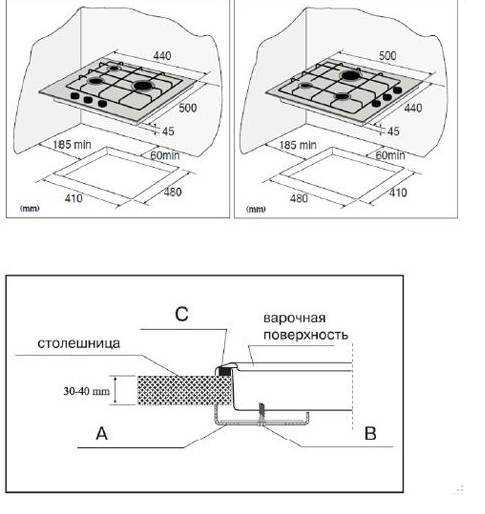

Выполняем замеры

Врезка варочной техники начинается с выяснения размеров оборудования и нанесения их на рабочую поверхность столешницы. Обычно все параметры прибора указаны в технической документации, прилагаемой к быттехнике. Если производитель не позаботился об этом, то придется все делать самостоятельно.

Процесс выглядит таким образом:

Переворачиваем панель на стол.
Делаем замеры длины и ширины изделия по внутренним краям.
Измеряем параметры выступа плиты для фиксации. Обозначаем их карандашом на рабочей поверхности.
Находим центр отрезков, делаем разметку.
Тщательно проверяем зазоры. Для выступа длиной 15 мм нужно отступить 10 мм. Для установки самой варочной панели в домашнюю столешницу понадобится отступ в 5 мм.

Совет! Можно простым способом обвести плиту карандашом сразу на столешнице. Но тогда есть риски получить неверный прямоугольник. В результате просто повредите мебель.

Специалисты рекомендуют устанавливать дома варочную панель поэтапно, делая расчеты последовательно:

Разметка тумбы на основании размеров из инструкции выполняется путем вычерчивания прямоугольника.
Центр получаем при помощи рулетки. На столешнице рисуем крестик таким образом, чтобы одна линия соотносилась с передним краем рабочей поверхности, а вторая была ей перпендикулярна.
На темные столы нужно наклеить малярный скотч, а уже после выполнять разметку карандашом, маркером.
Снимаем мерки с варочной плиты с запасом на 1-2 мм.
Строго вычерчиваем 4 линии.
В конце проверяем ровность полученной фигуры уровнем или школьной линейкой.

Специалисты рекомендуют в конце обвести прямоугольник маркером, а лишнюю разметку стереть, чтобы не наделать ошибок при вырезании отверстия.

Совет! Если сомневаетесь в верности замеров, то проще сделать картонный макет, а после использовать его в работе.

Монтажные работы

В первую очередь, нужно определить вид шкафа духового и варочной поверхности. Эти элементы, могут быть зависимыми друг от друга и автономными. Если выбран первый вариант – два элемента располагают в одной нише. В автономном варианте варочная панель, может устанавливаться в центре гарнитура, а духовка в любом удобном месте, куда может достать шланг для подачи газа.

Подключение шкафа газового духового и его запуск, начинается с монтажа оборудования в нишу гарнитура. Для этого, заднюю панель ниши, нужно снять, а духовку поставить на два бруска, которые предварительно прикреплены к поверхности мебельного гарнитура. Это обеспечит вентиляцию духовки и ниши, для избегания возгорания. Далее осуществляем подсоединение электричества. Это необходимо для функционирования вентилятора, электрической управляющей панели и прочих функций, работающих от электросети.

Следующий этап – подсоединение к газоснабжающей системе. Этот этап монтажа предполагает соединение шкафа духового и газовой трубы, посредством шланга. Также, необходимо осуществить подключение варочной поверхности к газопроводу. В этом случае, можно воспользоваться сварным соединением труб. Не забудьте перед началом проведения работ, отключить подачу газа в дом или квартиру.

После того, как газовый духовой шкаф и варочная панель подключены к подаче топлива, необходимо настроить все функции оборудования, проверить работоспособность горелок, системы газ-контроль. Проверке и регулировке подлежит клапан, отвечающий за подачу газа.

Детальная инструкция по подключению газовой варочной панели и духовки, представлена на видео.

Соблюдаем правила безопасности

Подсоединяя духовой шкаф к электросети, помните, что провод ни в коем случае не должен соприкасаться с газовой трубой. Предельная температура нагрева проводника не должна быть выше 70С. Запрещается применять удлинители, двойные или тройные розетки. Все дополнительные провода и соединения, могут являться причиной пожара. Перед тем, как приступить к мойке шкафа духового, его следует отключить от подачи электричества.

Перед окончательным завершением монтажных работ, рекомендуется проверить все стыки на предмет утечки газа. Для этого воспользуйтесь мыльной пеной, которую нужно нанести на соединительные элементы. Если при включении газа в каких-либо местах мыло начнет пениться, значит, здесь имеется отверстие. Устранив трещину и утечку, можно спокойно пользоваться оборудованием. https://www.youtube.com/watch?v=gZhAjE8tk2k Подводя итоги, отметим, что подключение газа к варочной панели и духовому шкафу, лучше доверить профессионалам

В этом вопросе, важно соблюсти все меры предосторожности, чтобы в дальнейшем избежать аварийных ситуаций. Если же вы решили осуществлять подключение своими руками, рекомендуется изучить инструкцию к оборудованию от производителя. Также, детально проштудируйте советы специалистов

Только при пошаговом выполнении монтажных работ, при соблюдении мер безопасности, газовое оборудование можно подключать своими силами

Также, детально проштудируйте советы специалистов. Только при пошаговом выполнении монтажных работ, при соблюдении мер безопасности, газовое оборудование можно подключать своими силами.

Правила подключения плиты в квартире

Установку газовой плиты в квартире многоэтажного дома рациональней доверить специалистам. Этой работой занимаются профильные службы, контролирующие газоснабжение. Предварительно между потребителем и организацией заключается договор, в соответствии с которым поставляется топливо. Оплата переводится на лицевой счёт, прописанный в соглашении.

Договор требуется, когда покупается квартира. Необходимо также собрать перечень документов, чтобы подключить газовую плиту в квартире в соответствии с действующими нормами законодательства:

свидетельство, подтверждающее, что вы являетесь собственником квартиры;
технический паспорт квартиры;
старый договор на тех. обслуживание;
паспорт на новое оборудование и счётчик для газа.

Если книжка на старую плиту осталась, тогда её тоже лучше предоставить. В качестве альтернативы свидетельству о праве собственности можно использовать справку, которая подтвердит регистрацию квартиры.

Когда все документы собраны, подайте их в газовую службу. Сотрудники предоставят вам бланки, которые необходимо заполнить. Обязательно заключается договор. Организация предоставит вам разрешение на установку нового оборудования.

Пошаговая инструкция

Важным этапом во время монтажа варочной панели в столешницу является разметка. Обычно производитель в технической документации, которая идет в комплекте с варочной панелью указывает, какие должны быть габариты отверстия для установки. Одним из вариантов будет изготовление образчика из картона, который можно использовать для того, чтобы нарисовать контур будущего отверстия. Есть и другой вариант, как можно произвести разметку, он виден на фото ниже.

Необходимо разместить варочную панель на столешнице, но перевернуть ее вверх ногами. Она и будет образчиком. Расположить ее необходимо на том месте, где будет осуществляться непосредственный монтаж

На фото хорошо видно, что важно сделать небольшой зазор от края столешницы до варочной панели. Обычно он составляет около 5 см

Делается он для того, чтобы край поверхности для варки не повреждался от постоянного взаимодействия с ним.

Следующим шагом, как показано на фото, необходимо нанести разметку. Для этого варочная панель просто очерчивается по кругу карандашом. Линии должны быть точные, чтобы их не приходилось перерисовывать по несколько раз, т. к. это впоследствии только собьет с толку.

На фото видно, что у варочной панели есть небольшой выступ, благодаря которому и осуществляется его фиксация в отверстии. Этот выступ имеет определенный размер, который необходимо учитывать

Его также важно обозначить на контуре будущего отверстия, как показано на фото ниже

При этом необходимо сделать небольшой зазор. Если выступ имеет длину в 15 мм, то от основной линии размер варочной поверхности необходимо отступить только 10 мм. Пятимиллиметровый зазор требуется для беспрепятственного монтажа варочной панели в подготовленное отверстие.

После выполнения разметки под варочную поверхность, необходимо подготовить отверстия, чтобы было легче вырезать необходимую часть. Отверстия сверлятся дрелью или шуруповертом по четырем углам. При этом необходимо следить, чтобы сверло не нанесло повреждений фасаду или другим элементам кухонного гарнитура. Диаметр сверла должен быт таким, чтобы пилочка свободно вошла в отверстие.

Для продолжения процесса монтажа варочной поверхности понадобится лобзик. Его пилка вставляется в подготовленное отверстие и осуществляется рез

При этом важно помнить, что резать необходимо по внутренней, а не по внешней линии. Если будет допущена ошибка, тогда поверхность просто провалится в отверстие без фиксации

В процессе работы необходимо своевременно убирать опилки, чтобы они не перекрывали линию реза, т. к. можно легко сойти с нее и повредит столешницу. Во время реза необходимо следить за тем, чтобы пилочка не повредила стенки шкафчиков или их поверхность. Перед тем как пройти последнюю сторону, необходимо обеспечить столешнице достаточную опору, чтобы пилочку не закусило, а также чтобы часть столешницы не упала на ногу.

После того как отверстие готово, можно примерить варочную поверхность, чтобы убедиться в том, что она встает так, как это необходимо.

На этом процесс не заканчивается. Столешница чаще всего изготавливается из древесно-стружечной плиты. Если на нее попадает влага, то она разбухает и деформируется

При приготовлении пищи на варочной панели такой расклад событий неизбежен, поэтому важно защитить то место, которое лишилось ламинированного слоя. Для этого на него наносится специальный герметик, который применяется при монтаже панелей

Он одновременно выступает и фиксирующей основой для всей конструкции. Слой должен быть достаточным, чтобы закрыть все доступные влаге места.

На обратную сторону бортика варочной поверхности наносится клей-герметик, который дополнительно зафиксирует изделие на столешнице. После этого панель вставляется на свое место и аккуратно придавливается до того момента, пока не будет ощутим контакт с поверхностью столешницы. Герметик, который выступил, необходимо сразу убрать, т. к. после высыхания это будет сделать сложнее

Важно проверить, чтобы примыкание было одинаковым на всей поверхности. Если этого не сделать, то при давлении от тяжелой кастрюли стекло может лопнуть

На этом фиксация не заканчивается. В комплекте с поверхностью поставляются специальные металлические пластины, как видно на фото выше. Их необходимо прикрутить таким образом, чтобы они обеспечивали упор и предотвращали возможность подъема панели над столешницей. Видео об установке варочной поверхности можно посмотреть ниже.
