Технология возведения фундаментной плиты от а до я

Глубина и ширина ленты

Чтобы залить монолитный ленточный фундамент, специалисты должны сделать расчет. Казалось бы, что может быть проще, но на самом деле и глубина залегания ленты, и ширина, и необходимость расширения внизу подошвы – все эти данные можно получить, только выполняя расчет.

Схема столбчатого монолитного фундамента.

Глубина залегания зависит от типа грунта и нагрузок на строение. Например, для малоэтажного дома достаточно глубины ленты в 50 см. Если грунт отличается сезонным пучением, то необходимо углубить монолитный фундамент до 70 см, а скорее всего и на все 1,5 м. На глубину заложения влияние оказывает и уровень промерзания грунта. Нижняя точка фундамента должна находиться ниже уровня промерзания. Получить данные, чтобы выполнить такой расчет, можно из проводимой геологии. Такие цифры есть в местной специализированной службе, получить их не так сложно.

Что касается ширины для ленты, то учитываются нагрузки на основание и ширина будущей несущей стены. Оптимальным значением является значение в 40 см, но если глубина основания значительная, то необходимо к полученным данным прибавить еще 25 см для обеспечения надежности, устойчивости и прочности основания.

Плавающий фундамент – его особенности

Если вы хотите построить дом с использованием плавающего фундамента, то нужно знать некоторые особенности.

Во-первых, не следует возводить такое основание на промерзшей земле. Дело в том, что данный факт негативно отразится на цементном растворе.

Во-вторых, не нужно заниматься его возведением во время зимы и похолодания. Если у вас не получается все закончить до наступления морозов, то необходимо как можно лучше утеплить основание. Для этого следует применять теплоизоляционный материал, опилки и другие утеплители. Покрывать ими следует как плитку, так и сам фундамент, находящийся рядом. Такой ход позволит вам пережить зиму и закончить ремонтные работы с началом весны.

В-третьих, перед стартом работ требуется вырыть специальный котлован, который будет будущим подвалом. Также не стоит забывать про опалубку, которая позволит возводить все стены. Раствор для строительства должен быть на основе цемента. Только так можно получить крепкую конструкция на долгие годы.

В-четвертых, если вы решите производить строительство на заглубленном основании, то следует делать двойное армирование. Для большей прочности можно использовать песок и гравий.

Плюсы и минусы монолитного фундамента

Несмотря на то, что есть куда более простые и дешевые в обустройстве типы оснований, технология монолитного фундамента активно применяется по всей стране, так как обладает уникальным набором преимуществ:

возможность обустройства на тех типах почвы, где строительство другого варианта фундамента невозможно. Это, например, мелкопесчаные и пылевые грунты, насыпные и водонасыщенные, слабонесущие и глинистые почвы;
долговечность выше, чем у других типов фундамента, и достигает 150 лет при условии соблюдения всех тонкостей его обустройства;
рекордная несущая способность. Монолитный плитный фундамент выдерживает огромные нагрузки. Для частного строительства это означает, что на нем можно возвести 3-этажный кирпичный дом;
нагрузки на основание распределяются равномерно, ведь оно монолитное. Отсутствие швов и стыков убережет конструкцию от появления деформаций и разрушений при подвижках грунта, а значит, и дом не перекосится и не покроется трещинами;
во время сезонных пучений грунта основание равномерно приподнимается вместе с домом, а потом так же равномерно опускается, при этом какие-либо деформации полностью отсутствуют;
монолитное основание сильно упрощает обустройство чернового пола. После минимальной подготовки на него уже можно класть ламинат, плитку или линолеум;
монолитная плита становится отличной защитой от грунтовой сырости, которая может проникать в дом, построенный, например, на ленточном основании;
минимальное количество земляных работ, так как монолитный плитный фундамент заглубляется примерно на 2/3 своей толщины и относится к мелкозаглубленным основаниям. Поэтому подготовительные работы сведены к минимуму, что позволяет сократить временные и финансовые расходы;
относительная простота и скорость обустройства. Без специальной техники будет сложно обойтись, но времени на подготовку столь надежного основания уйдет минимум. К тому же, выровнять площадку, насыпать песчано-гравийную смесь и утрамбовать ее при наличии необходимой техники сможет практически любой мастер.

По итогу у нас получается уникальное основание, которое можно применять чуть ли не всегда и везде, но, увы, без недостатков не обходится:

цена. Чтобы залить основание подо всей будущей постройкой, потребуется много бетона и арматуры, а это большие растраты;
заливку необходимо выполнять одномоментно, а чтобы приготовить такое большое количество бетона, придется воспользоваться специальной техникой (лучший вариант – автомиксер), а это дополнительные расходы;
возведение монолитного фундамента лучше доверить специалистам. Конечно же, можно попробовать обойтись и своими силами, но придется арендовать специальную технику;
обустроить подвал или погреб под домом невозможно;
при строительстве монолитного основания в районах, где температура достигает рекордно низких отметок, необходимо дополнительно обустраивать слой теплоизоляции, что удорожает строительство фундамента;
монолитный фундамент не подходит для местности, где часто наблюдаются оползни. Также его лучше не использовать на грунтах с мощным илистым или растительным слоем. Еще одно ограничение – местность с большим уклоном;
необходимо заранее продумать расположение всех коммуникаций.

Основные параметры расчетов

Глубина заложения фундамента Опору дома проектируют по расчетам, которые выполняют на основании инженерных и геологических исследований.

Учитывают следующие данные при выборе схемы расположения фундаментов:

конструктивные особенности и назначение дома, величину давления на основание;
отметку заложения примыкающих опор и прокладку соседних коммуникаций;
рельеф застраиваемой территории;
механические и физические свойства земли, совмещение пластов, присутствие областей выветривания и др.;
влияние строительства на изменение характеристик почвы;
вероятность размыва грунта при строительстве в водоемах;
глубину промерзания земли и высоту стояния почвенных жидкостей.

Рациональную отметку заглубления выбирают после сравнения нескольких альтернативных вариантов. Разметку в плане выполняют по вспомогательным и основным осям строения, при этом элементы детализируют, составляют чертеж разреза фундамента.

План строительства

Итак, вы отказались от помощи строителей и решили приняться за это дело самостоятельно. У людей, которые еще ни разу с этим не сталкивались, возникает вопрос – можно ли сделать фундамент качественно, чтобы дом простоял многие годы? Сделать это вполне реально, самое главное — запастись терпением и произвести предварительные расчеты. Для этого нам нужно определить габариты будущего строения

В этом вопросе желательно проконсультироваться с профессионалом, так как важно учитывать множество факторов

Пошаговая инструкция

Как правильно сделать фундамент:

1. Делаем разметку нашего будущего жилья.

2. Проводим земляные работы на участке, выкапываем траншеи. Не забываем учитывать особенности грунта, климат, размеры сооружения.

3. Засыпаем участок песком, а затем устанавливаем опалубку.

4. Для постройки каркаса используем арматуру.

5. Заливаем бетон, не забывая о его равномерном распределении.

6. Через 7 дней убираем опалубку.

Особенности устройства монолита на грунте

«Плавающие» плиты, возводимые над нулевым уровнем земли, могут использоваться для различных типов грунта, но наиболее эффективны на почве, которая характеризуется особой склонностью к пучению при минусовых температурах, а также на болотистой местности.

Например, глинистая почва за счет своей сыпучести и пластичности относится к самым тяжелым типам пород для строительства фундаментов, поэтому для таких условий предпочтительно использование фундамента «плавающая плита».

Устройство силовой конструкции плиты начинается с разметки участка и рытья котлована на глубину, которая будет соответствовать толщине подошвы из нерудных материалов, как правило, речь идет о совместном использовании песка и щебня. Большинство практикующих строителей используют традиционную комбинацию слоем: 20 см песка и 20 см щебенки.

В обязательном порядке сверху подушки укладывают слой гидроизолятора:

рубероида;
несколько слоев полиэтилена и/ или экструдированного пенополистирола;
который одновременно выполняет функцию теплизолятора.

Затем строители приступают к монтажу опалубки, вязке арматурного каркаса и непосредственно бетонированию.

Положительные и отрицательные характеристики плитного фундамента

Конечно, при выборе типа основы дома, обязательно нужно посоветоваться со с специалистами в этой области. Но и до их консультации нужно четко понимать все преимущества и недоставки плитного основания. Сначала «залезем в бочку с медом»:

подходит практически для любых типов грунтов;
повышенная несущая способность;
может сопротивляться пученению и смещению грунта;
дает возможность устройства надежного цоколя, не подверженного воздействию талых вод;
относительно простая технология строительства, доступная для самостоятельного воспроизводства;

И никуда без «ложки дегтя» — относительно высокая стоимость за счет монолитного бетонирования и армирования основания по всей площади будущей застройки. Стоимость устройства подобного основания может составлять от 30% до 50% от затрат на возведение коробки дома. Особенно это касается заглубленного фундамента, технология закладки которого требует найм спецтехники для подготовки котлована. Более дешевым можно считать мелкозаглубленное основание. Но и строить на нем можно относительно «легкие» постройки из ячеистых и керамзитных блоков.

Какие существуют разновидности монолитных бетонных плит?

В зависимости от способа исполнения плиточный фундамент бывает нескольких видов:

сплошная плита одинаковой толщины по всей площади;
с верхними ребрами;
с нижними ребрами.

Монолитная конструкция с одинаковой толщиной наиболее простая в устройстве, но близкое расположение верхнего ее края к земле является причиной постоянного воздействия влаги на стеновые материалы (особенно актуально для деревянных стен или каменных, но без отделки). Увеличение ее толщины по всей площади ведет к значительным дополнительным финансовым затратам, которые можно исключить путем устройства плиты с ребрами, уходящими вниз или вверх.

Конструкция с верхним расположением ребер или монолитная «чаша» имеет плоское основание с выступающей монолитной железобетонной лентой по периметру и под внутренними несущими стенами.

Фото 5. Железобетонный плитный фундамент с верхними ребрами

Технология устройства рассмотрена в следующем видео:

Основание с нижними ребрами, которые дополнительно повышают его несущую способность без необходимости заглубления, может быть построено 2-мя способами:

Формирование ребер путем предварительного устройства траншей, которые делаются ниже уровня залегания самой плиты. В подготовленные приямки монтируется арматурный каркас, соединяющийся с армирующей конструкцией плиты, а затем производится бетонирование.

Рисунок 6. Основание с нижними ребрами, сделанными за счет формирования траншей
Формирование ребер за счет укладки теплоизоляционного материала (экструдированного пенополистирола) – такой фундамент называется утепленная шведская плита. Ребра сооружается тоже по всему периметру и под внутренними несущими стенами между «островками» из утеплителя.

Рисунок 7. Фундамент с нижними ребрами, сформированными благодаря применению ЭППС

Подробно технология устройства рассмотрена в представленном ниже видеоматериале:

Расчет плитного фундамента

В отличие от ленточного основания, для расчета плитного фундамента потребуется уточнить намного меньше параметров. Нам потребуется узнать несущую способность грунта и самого бетона. Также стоит убедиться в том, что плиточный фундамент будет способен выдерживать вес будущей постройки. Для этого разделим общий вес конструкций (бетонного основания и постройки) на общую площадь фундамента.

Рассмотрим пример. Сухой грунт обладает несущей способностью 2 кг/см2, используем мы бетон марки М 150 с несущей способностью 163 кг/см2. Исходя из этих данных получается, что фундамент и постройка не должны оказывать на грунт давление более 2 кг/см2.

Расчет толщины плитного фундамента также будет зависеть от этих показателей. Допустим, вы планируете построить баню в 2 этажа 10 х 10 м, соответственно площадь основания составит 100 м2. Если толщина фундамента будет 20 см, то его приблизительный вес (учитывая армопояс) составит порядка 100 тонн. При толщине стенок постройки в 25 см, общий вес всего сооружения увеличится еще на 30 тонн. Но, ведь в доме будет еще находиться мебель, оборудование и люди. Прибавляем еще 70 тонн и получаем 300 тонн. Если разделить эту величину на 100 м2, то мы получаем приблизительно 0,1 кг/см2 – это и будет давление, оказываемое постройкой на грунт.

Полезно! Если вы планируете возвести мелкую постройку, например плитный монолитный фундамент под гараж, то минимальная высота основания может быть 10 см. Если же речь идет о жилых домах, то минимально допустимая толщина составляет 20 см.

Однако, стоит учитывать, что это только приблизительный расчет. Независимо от того, планируете вы возвести плитный монолит или ленточный фундамент самостоятельно, лучше внимательно изучить:

ГОСТ 25100 – чтобы разобраться с классификацией грунтов;
СП 70.13330 – где говорится об ограждающих и несущих конструкциях;
СП 28.13330 – антикоррозийные покрытия силовых каркасов зданий;
ВСН 29-85 и 37-96 – изготовление и проектирование МЗФ.

Нужно учитывать, что плитный фундамент очень сильно отличается от «ленты», поэтому площадь опирания и другие параметры будут разниться.

После составления проекта, начинаем готовить разметку под плитный фундамент своими руками.

Разновидности монолитного фундамента

Данный вид фундамента может быть нескольких видов. Среди самых популярных и востребованных вариантов можно отметить плитный фундамент, который может быть в виде обычной плиты и плиты на ленте, которая похожа на перевернутую чашу. С каждый годом такой вариант становится все более и более популярным заграницей.

Такой вид фундамента характеризуется сплошной железобетонной плитой, которая заглублена в грунт. Как и внешние, так и внутренние стены здания возводятся именно на такой плите. За счет этого максимально минимизируется нагрузка на грунт, и плита не проваливается.

Она достаточно универсальная, поэтому ее можно использовать даже на болотах или открытых торфяниках. Самым большим плюсом можно считать то, что во время проведения таких работ, очень сложно допустить ошибку.

Следующей, не менее популярной разновидностью, считается столбчатый монолитный фундамент, который очень часто применяют для возведения таких помещений, как бани.

Ленточный фундамент способен выдержать любые неприятные погодные условия и большие нагрузки. Он представлен в виде железобетонной полосы, которая проходит по всему периметру здания. Она может быть заглубленной или мелкозаглубленной.

Как сделать плиту

Если хотите сделать плиту самостоятельно, то потребуется много сил и вложений. Дело в том, что необходимо приобрести следующие вещи:

деревянная рейка, предназначенная для выравнивания бетона;
шнуры, которые позволяют делать разметку;
гидроуровень;
всевозможные лопаты;
молоток;
ножовка;
набор гвоздей и проволоки;
прутья из арматуры;
бетон;
песок и щебень;
теплоизоляционный материал.

Первым делом необходимо провести расчет плиты. Если у вас нет достаточного опыта, то можно все отдать в руки профессионала. Ведь расчет должен быть очень точным. Любая погрешность может привести к некачественному основанию.

Как рассчитывается монолитный плитный фундамент?

Правильнее всего, когда фундамент монолитная плита рассчитывается профессиональным инженером совместно с разработкой проектно-технической документации на строительство дома. Но в некоторых ситуациях не имеется возможности или средств либо просто нецелесообразно поручать это дело специалистам (например, если основание предназначено для бани, времянки или другого подобного строения). Поэтому домашние мастера нередко производят расчеты базовых параметров самостоятельно.

Как рассчитывается оптимальная толщина плиты?

Основным параметром плитного основания является толщина – именно от этого зависит несущая способность конструкции. Если плита будет слишком тонкой, она может попросту не выдержать воздействующих на нее нагрузок. А чрезмерно толстый фундамент – это необоснованные финансовые расходы.

Также толщина определяется с учетом разновидности грунта, поэтому без геологических изысканий не обойтись. Обычно высота такого основания выбирается в пределах от 150 до 300 мм в зависимости от этажности здания и материала стен.

Калькулятор расчета оптимальной толщины фундаментной плиты

Расчет подходящей толщины монолитной плиты лучше заказать в конструкторском бюро. Но сегодня в сети Интернет можно найти и специализированные калькуляторы, которые помогут вам рассчитать высоту на основании таких данных, как:

тип грунта на участке;
материал и суммарная площадь стен;
тип и площадь перекрытия;
тип, общая площадь и угол уклона кровли;
регион строительства.

Как рассчитывается армирующий каркас и количество материалов для его изготовления?

Как правило, арматурный каркас для плитного фундамента толщиной до 150 мм делается в 1 ряд и устанавливается он по центральной горизонтальной оси. Для плит от 200 мм и более армирующую сетку располагают в 2 ряда с обеспечением защитного бетонного слоя минимум по 30 мм снизу и сверху. Стандартный размер ячеек сетки 200-300 мм. Для изготовления используется рифленая арматура сечением 12-16 мм.

Расчеты сечения производятся в зависимости от предполагаемых нагрузок и необходимой несущей способности основания. Количество материала определяется с учетом площади будущей плиты и размера шага расположения продольных и поперечных прутков каркаса.

Калькулятор расчета диаметра прутов основного армирования и шага их установки

Удобнее всего производить расчеты сечения арматуры и размера ячеек армирующего каркаса с помощью специальных онлайн-калькуляторов. Но если вы планируете заказывать проектную документацию на строительство дома, то в ней все эти данные будут отражены.

Калькулятор расчета количества основной арматуры

Количество прутков на армирующий каркас тоже проще рассчитывать специальным онлайн-калькулятором. Для этого нужно ввести лишь несколько параметров:

линейные размеры основания;
шаг размещения прутков;
количество рядов армирующей конструкции.

Как правило, калькулятор выдает результат уже с 10 % запасом, включающим нахлест арматуры при ее соединении по длине.

Разновидности конструкций монолитного фундамента

Как уже отмечалось, монолитный фундамент – это плита, уложенная в заранее подготовленное место. Но, тем не менее существует несколько способов изготовления такого основания. Между собой они отличаются вариантами гидро — и теплоизоляции. Как вы уже поняли, ленточный монолитный фундамент – это немного другое. Там земля выкапывается только под фундамент, если нет подвала, а под пространством комнат земля остается. Здесь же выкапывается земли весь объем, под всей площадью дома.

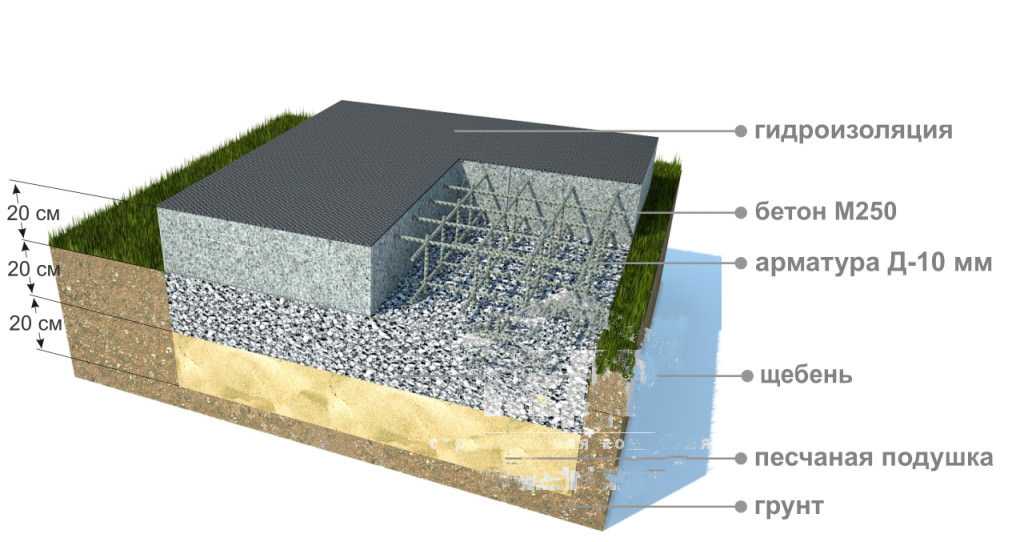

Самый простой из такого рода фундаментов выполняется по следующей схеме:

На дно котлована, на заранее утрамбованную песчаную подушку устанавливают арматурную конструкцию и потом заливают бетоном. К более сложным относятся конструкции, в которых используют листы гидроизоляционного материала, геотекстиль, кроме этого в зависимости от типа грунта, возможно, изготовление дополнительной подушки из щебня.

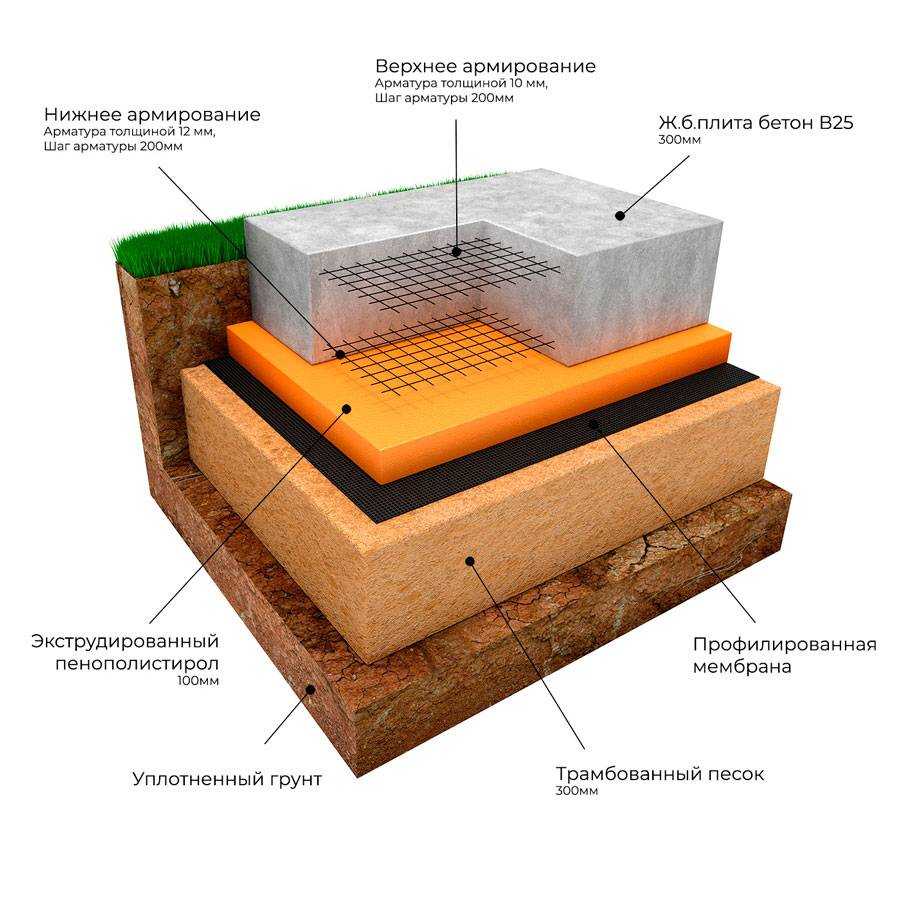

Самый сложный монолитный фундамент выглядит в сечении как многослойный бутерброд:

песчаная подушка;
слой из геотекстиля;
слой щебня;
слой бетона так называемый подготовительный;
слой гидроизоляции;
монолитная плита.

Такие сложные конструкции используются на сложных грунтах, например, с высоким уровнем грунтовых вод. Строители с большим опытом говорят, что монолитный фундамент можно применять вплоть до торфяников.

Устройство подвала в доме с ленточным фундаментом

Вопрос о проектирование подвала актуален при глубине закладки монолитного ленточного фундамента больше 50 сантиметров. Проект будет дорогостоящим – существенно возрастает объем земляных работ, требуется больше бетона. Если будет укладываться монолитная плита внутри ленточного фундамента, придется привлечь спецтехнику.

Обычно подвал делают лишь под одним помещением здания (небольшим), лента становится стенами подвала. Она обязательно должна быть утеплена снаружи и внутри. Разрез подвала под строением с ленточным типом фундамента:

Пол подвального помещения заливают бетоном в опалубку с предварительно собранным армакаркасом. Толщина пола должна составлять минимум 30 сантиметров. Лучше всего арматурой пол привязать к ленте, сделав жесткую сцепку – тогда можно избежать просадки пола.

Монолитный ленточный фундамент – долговечное и надежное основание, которое можно выполнить самостоятельно. При условии верно произведенных расчетов и правильного чертежа, соблюдения технологии и подборе качественных материалов удастся создать прочную, стойкую к разным воздействиям конструкцию, которая прослужит много лет.

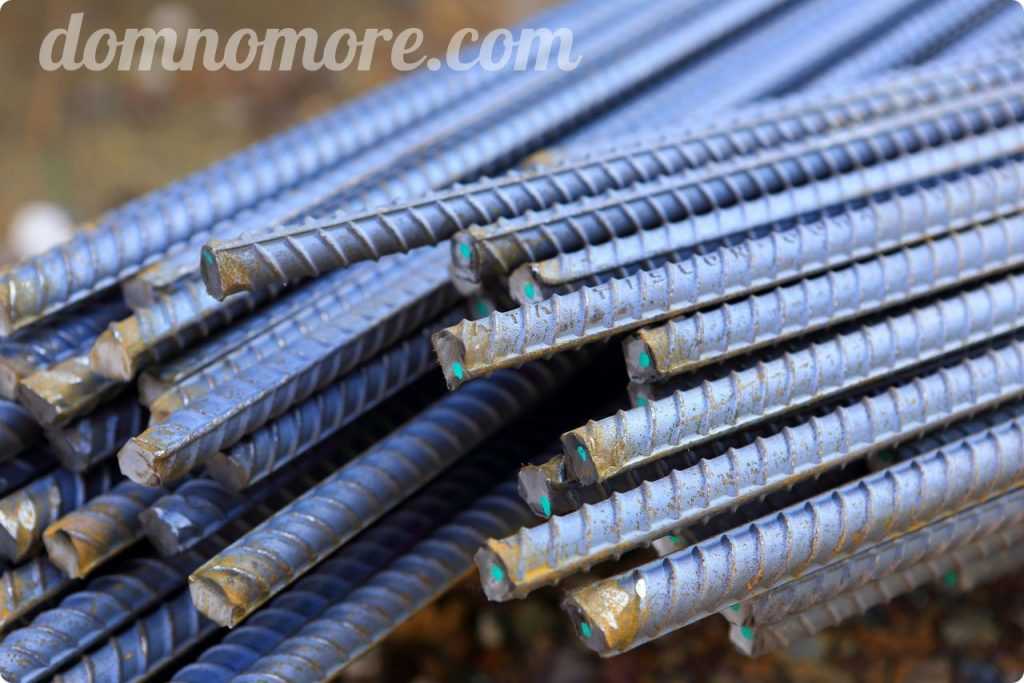

Арматура

Можно сразу сказать, что арматура для плитного фундамента подходит самая обычная. Только от способа закрепления на каркасе зависит то, какую разновидность выберет покупатель. При традиционной вязке проволокой можно приобретать любой доступный класс.

Если же необходимо применять электросварку, лучшим решением станет Арматура А500С. Цифра говорит о пределе текучести или классе прочности. Именно эта разновидность стали предназначена для сваривания. Со стержнями 12-миллиметрового диаметра.
Любые материалы с гидроизоляционными свойствами подходят для организации защиты плиты. Например, допускается рулонная разновидность материалов. В частности, их битумно-полимерный вид. Производители выпускают множество решений в этом плане.

Такие изделия отличаются от обычных более высоким качеством состава. Битумно-полимерные составы мастика не боятся даже заниженных или завышенных температур.

Такого результата не дадут дешёвый гидростеклоизол, для изготовления которого применяется обычный строительный битум.

Плитное основание — что это такое?

Основу фундамента данного типа составляет железобетонный монолит, изготовленный методом заливки бетона под площадью основания проектируемого сооружения. В процессе бетонирования плиту армируют силовым каркасом, представляющим собой связанные в единую схему стальные арматурные прутки.

За счет того, что фундамент является сплошной конструкцией, он может равномерно подниматься и опускаться при подвижках почвенных масс, расположенных по ним. За счет этого качества основание получило название «плавающая плита».

Чтобы готовая силовая конструкция гарантировано целостность здания, и в процессе ее эксплуатации отсутствовал риск растрескивания или повреждения, строительство и проектирование основания должно проводиться строго в соответствии с действующими нормами по СНиП и СП, а именно:

СНиП 2.02.01-83 – основания зданий;
СП 50-101-2004 – проектирование и устройство фундаментов различных сооружений;
СП 63.13330.2018 –строительство железобетонных конструкций.

Фундаментные чертежи и планы в разрезе

Графические документы, составляемые при проектировании плитного фундамента, представляют собой планы и чертежи, которые дают подробную информацию о планируемом объекте, а именно:

габаритах;
форме;
осях;
размерах слоев;
схеме армирования;
вариантах тепло- и гидроизоляции;
схемах закладки инженерных коммуникаций.

Ниже представлены примерные планы плитного основания:

Вид сверху:

В разрезе:

Например, на схеме ниже отображена схема армокаркаса, где:

Арматурные стержни класса А3, диаметром 12-16 мм, шаг – 200 мм.
Арматурные стержни А3 диаметром 8 мм, размер ячейки 400х400 мм.
Защитный слой бетона толщиной 35 мм.

План коммуникаций помимо общей схемы должен в обязательном порядке отражать все диаметры инженерных линий, чтобы давать представление о размерах вводных отверстий для строителей:
