Монолитный дом

Опалубка монолитного перекрытия

Для начала нужна опалубка для устройства монолитного перекрытия. Инвентарной опалубки для такого перекрытия нет, она собирается из ламинированной фанеры, досок и регулируемых стоек.

Если вы не собираетесь заниматься такими перекрытиями постоянно, покупать элементы опалубки нет никакого резона. Дешевле найти фирму и арендовать нужные элементы. Только учтите, что работа должна быть сделана быстро, иначе перекрытие выйдет золотым!

Фанера на перекрытие берется обычно ламинирванная 18-20 мм. Новый лист стоит в магазине около 2 тысяч рублей, а аренда будет стоить около 20-40 рублей в день.
Доски вам на стройке в любом случае нужны, так что после заливки перекрытия их можно пустить как на леса, так и на крышу. Нужна обычная доска 150 х 50 мм, желательно без сучков.
Регулируемые стойки с универсальными вилками и треногами. Их тоже можно взять в аренду (или купить б/у на Авито).

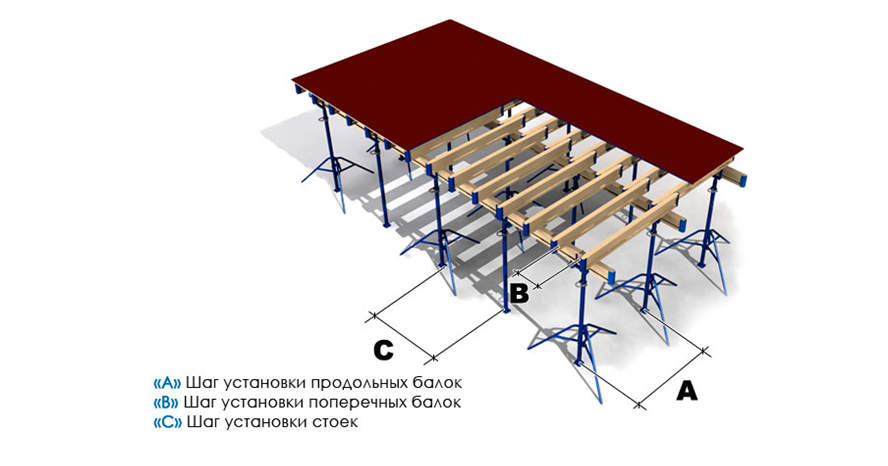

Вот схема установки опалубки перекрытия

Одна универсальная стойка выдерживает нагрузку в 2-3 тонны. Такая опалубка применяется при высоте перекрытия до 4,6 м и толщиной перекрытия до 300 мм. Что вполне подходит для домашнего использования.

Чтобы низ перекрытия вышел ровным и его легко можно было оштукатурить, листы должны быть хорошего качества и без «разлохмачеными» углами.

Для устранения волн снизу бетона, шаг установки поперечных балок должен быть 40-50 см, класть их можно плашмя (широкой стороной), а расстояние между продольными балками должно быть не более 80-90 см.

Из расчета несущей способности подбирается шаг установки балок. Обычно его принимают 1,2-1,5 метра.

Лучше поставить больше стоек, чем перекрытие рухнет при бетонирование!

Для установки такой опалубки перекрытия вам нужны будут так же следующие инструменты: лестница, молоток, пила (желательно дисковая или цепная), гвоздодер.

Ну и для крепления досок между собой и крепления фанеры нужны гвозди размером 70 и 100(120) мм. Примерный расход около по 60 г на 1 м2 перекрытия.

Технология установки опалубки перекрытия

Сначала разносятся стойки, треноги и унивилки на места, где они будут стоять.

Затем собирается стойка: в стойку вставляется унивилка, а стойку устанавливают вертикально и фиксируют треногой. Причем собирают таким образом конечные стойки, на которые будут опираться продольные доски. Затем стойки выставляются примерно на нужную высоту (отмеряется рулеткой от пола).

Затем в унивилки при помощи специальных вилок устанавливаются доски вертикально, они будут продольными балками.

Лучше ставить доски ПОСЛЕ подъема, это физически легче.

Далее доски подаются на балки и раскладываются с шагом 40-50 см поперек. И из пробивают гвоздями 100 мм для крепления между собой.

Затем на доски укладывают листы фанеры и фиксируют в углах по одному гвоздю 70 мм. Это делается чтобы опалубка не сдвинулась.

После сборки стола перекрытия его устанавливают по нивелиру в проектное положение. Для этого устанавливают нивелир, чтобы он мог видеть как можно больше. От точки, которая будет репером рассчитывают высоту перекрытия и находят Горизонт Инструмента (ГИ). Тут математика уровня начальной школы, так что приводить их думаю не нужно.

Затем у стоек на фанеру устанавливается рейка и выставляют нужную отметку. В случае необходимости винтом регулируют высоту. И так у каждой стойки. При необходимости нивелир переносят.

Точность установки опалубки перекрытия должна быть примерно 5 мм. Вам придется еще раз проверить и подправить если нужно опалубку после вязки арматуры плиты перекрытия.

Установка СМП

Для того, чтобы самостоятельно установить перекрытия такого типа необходимо выполнить следующие шаги:

Установить в перекрываемый пролет доски 20 х 25 см и подпереть их специальными раздвижными стойками (они будут выполнять роль опоры). Либо можно выполнить эту процедуру после укладки балок.
Уложить продольные ЖБ балки на расстоянии 62-65 см друг от друга на очищенные горизонтальные поверхности стен. Лучше всего укладывать элементы на цементный раствор М 100 толщиной до 1,5 см.

Установить деревянную опалубку по периметру будущего перекрытия.
Начать укладку блоков поперечными рядами. При этом стоит следить, чтобы зазоры между элементами были минимальными.

Уложить арматуру в пространство между опалубкой и монолитными участками в сборных перекрытиях. При этом стыковка прутьев арматуры выполняется внахлест не менее 150 мм.

Очистить поверхность от образовавшейся пыли и грязи.
Произвести заливку мелкозернистым бетоном с прочностным показателем не ниже В15 (бетон М 250).
Пролить бетон водой и разровнять его.

Готовое перекрытие твердеет порядка 3 дней. За это время его необходимо периодически увлажнять его и при необходимости накрыть полиэтиленом. После этого можно удалить опалубку и снять деревянные подпорки.

Сборные перекрытия из ж/б панелей

Чаще всего делают из круглопустотных панелей, которые отличаются приемлемой ценой, меньшим весом, повышенными теплоизоляционными свойствами по сравнению с монолитными. Перекрытия из них быстро монтируются, а широкий типоразмерный ряд позволяет подобрать плиту под потребности заказчика. Единственный недостаток – обязательное использование крана.

Длина выпускаемых плит — от 1,8 до 15 метров, ширина – от 0,6 до 2,4 м.

Стандартная толщина заводских ПК — 220 мм, а расчетная несущая способность (от 350 до 800 кгс/ м 2) панелей отличается за счет применения разных марок бетона и армирования. Вес плит зависит от размера и составляет от 0,65 до 2,5 т.

Определять необходимые параметры позволяет маркировка. Буквами обозначается тип изделия ПК (панель перекрытия), ПНО (панель настила облегченная), цифрами – длина и ширина в дециметрах, а также нагрузка в килопаскалях. Убрав из расчетной нагрузки собственный вес плиты, получают допустимую полезную нагрузку. При укладке деталей на стену, глубина опирания должна соблюдаться не менее 12 см.

Если длина перекрываемого помещения превышает 9 метров, подойдет монолитная ребристая плита. Она вдвое легче (вес кв.метра около 270 кг), что почти на четверть сокращает общую нагрузку на стены.

Иногда в плитах перекрытия встречаются трещины. Они бывают усадочные или деформационные. Трещины до 0,3 мм не опасны, но если панель имеет крупные диагональные или продольные трещины, ее лучше заменить. Если трещины появились в процессе эксплуатации, то нужно провести усиление плиты наращиванием сверху дополнительно армированного слоя стяжки.

Для утепления торцов панелей в наружной стене, которые служат «мостиками холода», применяют легкобетонные термовкладыши.

Практика показывает, что иногда размеры помещения оказываются несоразмерны ширине панелей и появляется необходимость дополнительно заливать монолитные участки между плитами. Если раздвижка плит составляет до 5 см, такие швы заливают бетоном без армирования, швы свыше этого размера требуют укладки дополнительного армокаркаса.

Перед укладкой перекрытия на несущие стены обязательно устраивают армированный монолитный пояс под плиты. Это непрерывная замкнутая балка, армирование которой проводят сортовым металлопрокатом.

Чтобы гарантировано приобрести качественные железобетонные ПК, лучше покупать их непосредственно на заводах ЖБИ или в строительных компаниях, которые имеют мощности по производству ж/б изделий. Средняя цена одного квадратного метра клуглопустотной панели перекрытия в Москве и области колеблется от 1 100 до 1 200 рублей. Наиболее популярны плиты от 3 до 7 метров, при этом изделия меньшей и большей длины обойдутся дороже (в пересчете на м 2). Наиболее востребованная ширина – 1,2 – 1,5 м. Плиты шириной до 1 метра и 1,8 метра выпускают не все производители, что также сказывается на их цене.

Сборно-монолитные

Устройство сборно-монолитных перекрытий еще не стало наиболее популярным методом, но уже завоевало свою нишу на строительном рынке. Суть метода: на стены укладываются ж/б балки (шаг – 60 см) а между ними пустотелые блоки, вся конструкция замоноличивается. Монтаж возможен без применения механизмов, поскольку вес погонного метра балки 19 кг. За счет крупнопустотных блоков обладает малым весом и имеет повышенные теплоизоляционные качества. Единственный минус – трудоемкость (блоки укладываются вручную). Перед тем как залить бетон, конструкцию следует армировать (проволочная сетка с ячейками 10х10 см), минимальная толщина слоя бетона не менее 5 см.

Один квадратный метр готового перекрытия весит до 390 кг (если блоки из керамзитобетона) и до 300 кг (если блоки из полистеробетона). А это почти в два раза меньше, чем монолитное перекрытие толщиной в 2 см (около 500 кг/ м 2).

ГСК «Колумб» (МАРКО) квадратный метр конструкций, из которых состоят сборно-монолитные плиты перекрытия, предлагает в среднем по 1 100 рублей, а работы по устройству «под ключ» обойдутся в 3 000 — 3 500 рублей за м 2 .

Преимущества сборно-монолитных перекрытий

● Отличное сочетание цены и качества. Это самые бюджетные железобетонные перекрытия. Сборно-монолитные конструкции могут быть дешевле обычных монолитных на 30%. Это достигается в том числе за счёт снижения стоимости работ, поскольку монтаж ведётся очень быстро.

● Высокая скорость возведения, что особенно актуально для тех, кто строит дом своими силами. Балки приходят на объект полностью готовыми к монтажу, под конкретные размеры и конфигурацию перекрываемого проёма. Газобетонные блоки для перекрытий также стандартные. Если под монолитное перекрытие нужно выстраивать съёмную опалубку вместе со вспомогательными материалами, то в сборно-монолитном опалубкой служат блоки и стены, на которые опирается перекрытие.

Кроме того, для монтажа сборно-монолитного перекрытия, как правило, не нужен кран или другие грузоподъёмные механизмы, все работы ведутся вручную (на финальном этапе необходим бетононасос). Вес балки – около 6 кг/ пог.м. Бригада из четырёх человек сооружает сборно-монолитное перекрытие площадью 100 м2 в среднем за 3 дня – от установки балок до бетонирования.

● Возможность монтажа на объектах, где затруднён заезд тяжёлой техники на участок. В этом преимущество сборно-монолитных перекрытий над готовыми пустотными железобетонными плитами. Такие плиты нужно подвозить к стройплощадке и устанавливать на стены с помощью крана. Притом доставить плиты для обустройства больших пролётов проблематично в силу очень большого веса конструкций, необходимых для этого.

В случае газобетонных стен под пустотные плиты придётся выполнять армопояс в кладке по периметру перекрытия: он будет распределять нагрузку от конструкции. К тому же плиты требуется дорабатывать, например, создавать на них монолитные участки с закладными деталями, к которым будет крепиться монолитная межэтажная лестница. Наконец, максимальный диаметр монтажных отверстий под каналы для коммуникаций не может превышать 100 мм. Сборно-монолитные перекрытия лишены всех этих недостатков.

● Полезная несущая способность – 450 кг/м2. Это более чем в два раза превышает требования строительных норм для перекрытий. Сборно-монолитные конструкции жёсткие и устойчивые. Они хорошо защищают от воздушного шума и отвечают требованиям пожарной безопасности.

● Возможность перекрыть безопорные пролёты длиной до 9 м.

● Возможность обустроить проёмы даже сложной формы (с эркерами, выступами и т.п.), а также балконы, консоли и другие элементы.

● Сборно-монолитные – самые лёгкие из железобетонных перекрытий. Их собственный вес – 280 кг/м2.

● Если работы по бетонированию выполнены качественно, то можно не делать бетонную стяжку поверх перекрытия, достаточно лишь тонкослойного наливного пола. Конечно, при условии, что не нужно «прятать» в полу коммуникации, иначе понадобится стяжка. Для сравнения: поверх пустотных плит всегда устраивают стяжку толщиной не менее 30 мм. А это дополнительные работы, затраты денег и времени.

● Удобство доставки: на одной грузовой машине можно привезти балки и блоки в количестве, достаточном для перекрытия пролётов площадью до 200 м2. Кроме того, можно включить блоки для перекрытия и стен в одну доставку.

Отметим ещё несколько особенностей сборно-монолитных перекрытий. Такие конструкции очень удобны для самостройщиков и тех, кто строит дом с помощью бригады, но без детального проекта. Вы обращаетесь в компанию, которая продаёт готовые балки для перекрытий такого типа. Компания, зная размеры и конфигурацию проёма, который нужно перекрыть, сама разрабатывает монтажную схему: количество и размеры балок, карту их установки. Остаётся только смонтировать конструкцию.

Кроме того, монтаж сборно-монолитного перекрытия довольно простой, благодаря чему исключаются многие ошибки, которые можно допустить при устройстве классического монолитного перекрытия.

Ещё нюанс. Сборно-монолитные конструкции часто используют при реконструкции зданий, когда нужно заменить ветхое перекрытие. Удобство в том, что балки и блоки можно поднимать вручную, имеющаяся коробка здания не мешает этому. К тому же расход бетона для такого перекрытия меньше, чем для обычного монолитного, что упрощает бетонирование даже при наличии готовой коробки дома и затруднениях в подаче бетононасоса.

Получить расчет стоимости и купить сборно-монолитные перекрытия можно у официальных дистрибьютеров YTONG

Особенности, преимущества и недостатки перекрытий из дерева

Деревянные конструкции устраиваются по балкам, которые также выбираются из этого материала. Чаще всего они используется в небольших малоэтажных домах.

Балки могут быть изготовлены из:

досок, толщина которых составляет от 3,8 до 5 см;
бруса, толщина которого составляет от 7,5 см до 17,5 см;
бревен;
проклеенного бруса;
клееных балок (деревянного двутавра).

Такой вид перекрытия по балкам обладает следующими преимуществами:

его достаточно легко сделать и смонтировать;
обладает хорошими теплоизоляционными свойствами;
дерево является экологически чистым материалом, что гарантирует отсутствие в доме вредного воздействия на организм человека;
можно использовать в домах, которые стоят на легком фундаменте, поскольку перекрытия не будут давать большой дополнительной нагрузки;
доступность.

В то же время, необходимо помнить и о недостатках данной конструкции:

перекрытия из дерева по балкам имеют не такую высокую прочность, как железобетонные;
нуждается в дополнительной обработке антипиренами – благодаря этому деревянное покрытие будет не горючим;
без обработки антисептиком, деревянное покрытие по балкам может быть поражено грибком, насекомыми-вредителями или плесенью;
из-за сырости, колебаний температур, влажности и нагрузок присутствует риск образования деформации деревянного перекрытия.

Основные этапы при монтаже перекрытия из дерева

Данный вид перекрытия устанавливается по балкам. Так что, первый шаг в технологической схеме устройства – это установка балок. Устройство этих элементов в доме происходит согласно следующей инструкции:

Первоначальной задачей стоит обработка древесины антисептиком. В противном случае, они будут со временем гнить, и перекрытие по деревянным балкам будет неустойчивым.
Концы балок срезаются по углом от 60 до 80 градусов. Помимо антисептика, они также просмаливаются.
Далее концы балок должны быть обернуты рубероидом.
В стене должны быть подготовлены ниши, глубина которых должна составлять от 15 см. В них укладываются балки. При этом зазор между стеной и балкой должен составлять от 3 до 5 см. После установки балки, он заполняется минеральной ватой.

Устройство необходимо начинать с самых крайних элементов. После того, как все они будут установлены, необходимо чтобы по балкам был одинаковый горизонтальный уровень.

В некоторых случаях, необходимо позаботиться об обеспечении большей жесткости. Для этого обычно прибегают к стальным креплениям – анкерам, скобам либо пластинам. Если анкера и пластины используются крайне редко, то скобы можно встретить достаточно часто в деревянных домах.

После завершения этих этапов, можно приступать к устройству перекрытия по балкам. В качестве настила обычно выступают листы фанеры, строганные доски либо панели OSB. Но это далеко не единственный элемент. Пирог перекрытия состоит из чернового пола, изоляции (ветро-, тепло-, гидро-), небольшого воздушного зазора и половой доски. Пирог: от верхних слоев к нижним слоям (наглядный пример):

Ламинат.
Подложка под ламинат.
Плиты ОСП.
Доска с характеристиками 50х100.
Утеплитель толщиной 20 см.
Брус 70х195 мм.
Брус 20х20 см.
Защита от ветра.
Доска 25х100.

Пирог, а точнее его слои, могут немного изменяться в зависимости от конструктивных решений. В зависимости от того, какая плита используется в качестве чернового пола, рекомендуется либо покрыть финишным покрытием и класть плитку, линолеум или другое покрытие. В том случае, если сверху в качестве чернового пола выступают струганные доски, их можно покрыть лакокрасочным составом и больше ничего не укладывать.

Сборно-монолитные перекрытия

Сборное перекрытие еще сплошь и рядом называют «часторебристым», и вы сейчас поймете — почему.

Дело в том, что основными его элементами являются как раз «ребра» — балки, которые сами по себе представляют ажурную конструкцию из стальных прутьев, которая опирается на бетонную «ножку».

Именно они — несущая часть перекрытия и укладываются первыми, на расстоянии от 40 до 80 сантиметров друг от друга. Они принимают на себя вес и распределяют его на стены помещения и венцы. После этого места их наложения на венцы стен армируются и бетонируются.

Пространство между ребрами заполняется типовыми пустотелыми блоками — именно от них и зависит, на каком расстоянии должны пролечь ребра. Полной опалубки не нужно, понадобятся лишь стойки для первоначальной подпорки ребер, хотя сверху сборного перекрытия можно положить связующий слой бетона толщиной в несколько сантиметров.

Какие же тут преимущества, спросите вы? Во-первых, процесс укладки сборного перекрытия прост как в физическом плане, так и в технологическом. В принципе, достаточно двух человек: балки-ребра довольно легки, их можно поднять вручную. Пустотелые блоки — вообще не проблема. А поскольку они уже готовые, сделаны на заводе, то строителям остается уложить их в «формы» — почти как кирпичи.

Ничего сложного, и никакой особой квалификации для этого не нужно, достаточно следовать инструкциям производителя. Сплошной опалубки не требуется — бетонирование происходит только по контуру стен. Благодаря наличию пустот у сборного перекрытия неплохая естественная теплоизоляция, и, хотя дополнительная все равно может потребоваться, она будет, в любом случае, меньше, чем у монолитного.

К плюсам таких перекрытий можно отнести и то, что здесь не нужно обеспечивать непрерывность процесса, как при заливке монолитной плиты, что также снижает трудоемкость работы. Поэтому в целом время установки сборного перекрытия в полтора раза меньше, чем соответствующего монолитного.

В недостатках сборного перекрытия числится, прежде всего, то, что из-за стандартизации элементов, его невозможно использовать для перекрытия помещений сложной формы.

То есть, можно, конечно, перекрыть прямоугольную часть комнаты сборным перекрытием, а оставшуюся фигурную — залить монолитным бетоном, как было описано выше, но тут нужно будет посчитать: не исключено, что такая комбинация окажется гораздо дороже, чем просто монолитное перекрытие (особенно если выяснится, что ваши строители — не самые квалифицированные в этой области).

К тому же, следует учитывать, что существует допустимый предел для ширины помещения, в котором устанавливается сборное перекрытие — это 6 метров. При увеличении этого расстояния сборные перекрытия не то чтобы не годятся, но теряют свои преимущества из-за необходимости дополнительного армирования.

Некоторые застройщики выходят из этого положения таким образом: делают снизу, в месте стыка балок, опорные столбы, которые и являются несущими для двух соседних балок сборного перекрытия, продолжающих друг друга. Вариант неплохой, но только если вам не будут в дальнейшем мешать в помещении эти самые столбы, которые превратятся пусть и в красиво декорированные, но — колонны. А если это, скажем, танцевальный зал?

И, возможно, для вас окажется существенным тот факт, что общая толщина сборного перекрытия больше, чем монолитного, в среднем где-то на 10 сантиметров. Звукоизоляция у него тоже не на высоте, и наверняка потребуется дополнительная, и немаленькая.

Отделка потолка, сделанного из часторебристых перекрытий, также потребует больше трудов и материалов, так как неровностей здесь будет куда больше, чем у монолитной плиты. Если у той достаточно просто слоя отделочного материала, то здесь, возможно, потребуется даже декоративный навесной потолок.

Сложно сравнить стоимость обоих перекрытий, ведь все зависит от формы помещения и многих других факторов, в том числе, региональных (стоимость стройматериалов, рабочей силы и прочего), но в целом цена за квадратный метр, что у монолитного перекрытия, что у сборного, не слишком различается, если брать оптимальные условия для установки каждого из них (то есть, прямоугольную комнату и одинаковые исходные цены на материалы и рабочую силу), и составляет около полутора тысяч рублей за квадратный метр.

Сборно монолитное перекрытие или монолитное какое лучше?

Бетонирование плиты перекрытия

Перед бетонированием нивелиром еще раз проверяется точность установки опалубки и доставляются стойки, чтобы их шаг был не более 1,2-1,5 метров. Их уже ставят без треног и унивилок, а пятку на доске фиксируют гвоздем. Как правило, после укладки арматуры фанеру прижимает к доскам и бывают ошибки в 10 мм, что недопустимо. Поэтому обязательно проверьте.

Для бетонирования вам потребуется обязательно плащи-дождевики матерчатые, кепки, очки защитные и сапоги. Как бы не было жарко это реально помогает от бетона, который летит во все стороны.

Бетон нужно обязательно вибрировать, поэтому позаботьтесь о переносках и возьмите в аренду минимум 2 исправных вибратора. Даже если вас мало, один должен быть в запасе на случай поломки. Булавы должны быть побольше — тогда будет легче вибрировать плиту.

Для заглаживания бетона сделайте рейку — к длинной рукоятки прикрепите доску или обрезок фанеры длинной около 1 метра. Делайте такую гладилку максимально легкой, вы оцените этот совет в конце бетонирования. Виброрейка для этого не нужна.

Для точной толщины перекрытия делается мерка — удлиненный крест из арматуры, по короткой стороне которой откладывается толщина перекрытия минус 1 см. Сделайте 2 мерки, чтобы не искать если одна вдруг сломается или пропадет.

Ну и пару совковых лопат и ведра так же должны быть. На всякий случай, если вдруг придется вести бетонирование в темное время суток, то приготовьте прожектора и лампы заранее, чтобы потом в темноте не искать их. Заодно можно и мачты сделать из обрезков арматуры, куда повесить прожектора.

Как заказать бетон

Хотя я уже писал статью о том, как правильно заказать бетон, повторю основные постулаты:

бетон считается по геометрическим размерам: площадь умноженная на высоту, проемы выкинуть; арматуру выкидывать не нужно.
в бетононасосе остается около 0,5 м3 бетона, поэтому накиньте
обязательно договоритесь о довозе — возможности придержать последнюю машину чтобы скорректировать объем.

Поскольку бетон в бетононасосе вы забрать не сможете на плиту, его вывалят на землю. Поэтому приготовьте под насос пленку полиэтиленовую и место, куда можно будет этот бетон использовать (дорожки, отмостка, крыльцо, въезд — не ответственные конструкции).

Под бетононасос нужно заказывать подвижность сразу П5 (бетон должен быть жидкий).

Само бетонирование плиты перекрытия

Как правило, бетононасос обсвлуживают два человека, так что внизу вам не нужен будет человек, его заменит водитель насоса. А вот наверху вам нужен будет человек, который будет управлять шлангом насоса, один на вибраторе с помощником и один на мерке и гладилке. Итого нужно 2-4 человека.

Схема бетонирования простая — бетонируют от края по короткой стороне (чтобы исключить образование холодного шва) к лестнице. Один держит шланг бетононасоса и управляет куда лить бетон (дистанционно аккуратно это не сделать), второй человек в сапогах меркой подсказывает куда лить. Третий вибратором вибрирует в каждую ячейку сетки вибратором примерно по 10 секунд пока не прекратятся выходить пузырьки воздуха. А четвертый человек разравнивает гладилкой бетон.

Когда сольется предпоследняя машина, будет ясно сколько еще нужно дозаказать бетон: площадь незалитого перекрытия на толщину.

Вот видео для пояснения

Как видите, ничего сложного нет в том, чтобы залить плиту перекрытия своими руками.

Основные требования, предъявляемые к перекрытиям

В процессе строительства перекрытий следует обеспечить достаточную степень шумоизоляции, величина устанавливается нормами при проектировании. Для этого следует закрывать щели в местах стыковки материала, только в этом случае звуки из соседних помещений будут распространяться минимально. Перекрытия, которые разделяют помещения с определенной разницей температур, должны соответствовать требованиям теплозащиты. Это указывает на необходимость использования дополнительного слоя теплоизоляции. Какая бы то ни было конструкция, особенно выполненная из древесины, не способна противостоять длительному воздействию огня. Следует помнить о том, что каждый материал характеризуется определенным значением предела огнестойкости. Для железобетонных перекрытий оно составляет 60 минут, если же конструкция изготовлена из древесины с засыпкой, а снизу имеет оштукатуренную поверхность, то противостояние огню будет длится 45 минут. Деревянные перекрытия, которые защищены слоем штукатурки, способны противостоять пламени примерно 15 минут. При наличии деревянных перекрытий, которые в процессе обустройства не были защищены несгораемыми материалами, следует учитывать, что их предел огнестойкости еще меньше.

Основные этапы монтажа

В общих чертах мы уже обрисовали структуру сборно-монолитного перекрытия, но для более полной информации вниманию читателя предлагается небольшая инструкция в картинках:

Технологические этапы
Комментарий

Подпорки для балок

Начало укладки прогонов предваряется установкой для них временных (монтажных) подпорок. Они выставляются согласно технической документации в поперечном направлении, а их положение проверяется нивелиром.
В качестве подпор используют деревянный брус сечением 100*100 мм, горизонтально укладываемый на столбы

В единую плоскость ряды подпорок выводятся за счёт деревянных клиньев, установленных между вертикальными и горизонтальными элементами монтажных подпорок.

Расстановка балок

При расстановке прогонов очень важно выдержать точные промежутки между ними (зависят от ширины применяемых блоков), и соблюсти длину опирания их концов на стены (10-12 см).

Подготовка армопояма к замоноличиванию

Чтобы зафиксировать балки в заданном положении, их концы замоноличивают в армопоясе. Это венец кладки – армированная балка, которая заливается по периметру всех несущих стен (не только наружных, но и внутренних)

Для этого на обрезе наружной кладки выполняется четверть с внутренней прослойкой пенополистирола, которая будет закрывать торцы балок. Вдоль пояса, прямо поверх концов балок, укладывается связанная в каркас продольная арматура.

Укладка блоков

Промежутки между прогонами заполняются блоками. Укладка ведётся со специально устроенного рабочего помоста, уровень которого примерно на 0,6 м должен быть ниже уровня перекрытия.
Наиболее длинной стороной блоки располагаются перпендикулярно направлению балок. Ходить по ним до тех пор, пока не будет выполнен монолитный слой, нельзя.

Устройство распределительного ребра

Для того чтобы нагрузки на одну балку не концентрировались, а равномерно распределялись по соседним элементам, в срединной части перекрытия предусматривают перпендикулярное балкам ребро.
При длине перекрытия 4 м, достаточно одного распределительного ребра, до 6 м – двух, до 7,2 м — трёх. Ширина ребра 7-10 см, высота аналогична высоте перекрытия. Его арматура состоит из 2-х стержней диаметром 10 мм, поперечно связанных проволокой 4,5 мм через каждые 30 см.
Концы продольной арматуры заводятся с загибом на 50 см внутрь армопояса, который будет заливаться одновременно с самим перекрытием.

Армирование сеткой

Плиту перекрытия армируют стеклопластиковой или сварной металлической сеткой из проволоки диаметром от 4 мм, с ячейкой 100*100 мм. Сетку привязывают к верхней арматуре прогонов.
Между собой карты или рулонные полотна соединяют нахлёстом 10 см. Их укладывают на пластиковые фиксаторы для арматуры, которые обеспечат необходимую толщину защитного слоя бетона (20-25 см). По всему периметру сетки должны пересекаться с каркасами армопояса.

Бетонирование армопояса

Для бетонирования армопояса, распределительных и разделительных рёбер, и самой плиты, применяется тяжёлый бетон класса В15 с максимальной крупностью наполнителя 10 мм. К этому этапу приступают после полной укладки блоков и монтажа каркаса венца.
Начинают заливку с армопояса и рёбер, после чего осуществляют замоноличивание по всей площади. Для улучшения адгезии бетона, основание предварительно проливается водой.

Для лучшего понимания технологии предлагаем посмотреть видео в этой статье:
