Способы усиления перекрытий

Выявляем уязвимости и определяем фронт работ

Перед работами по усилению плит с тем, чтобы оценить состояние перекрытия и его реальную несущую способность, необходимо провести обследование включающее:

  • визуальный осмотр – определение геометрических размеров конструкции, армирование, влияние нагрузок и воздействий, наличие технологического оборудования), выявление дефектов бетона (сколы, трещины, отслоения, следы замачиваний, высолов и выщелачиваний) и арматуры, наличие окраски, штукатурки или подвесного потолка.
  • инструментальное изучение – определение прочности бетона полевыми методами, степень уменьшения сечения арматуры вследствие коррозии, измерение толщины продуктов коррозии, измерение ширины раскрытия трещин и прогибов конструкции, состав и толщину пола или стяжки.

Усиление плиты перекрытия – распространенные виды панелей

Усиление железобетонных перекрытий выполняется различными методами в зависимости от конструктивных особенностей плит. Применяются следующие разновидности плит:

  • составные. Они широко используются в железобетонных перекрытиях жилых, производственных и коммерческих объектов. Сборные панели из бетона ложатся на несущие стены, а также продольно расположенные ригельные балки или железобетонные фермы;
  • цельные. Они формируются путем непрерывной заливки марочного бетона в предварительно установленную опалубку с арматурным каркасом. Монолитная конструкция также собирается из стандартных железобетонных элементов, которые после монтажа плит перекрытия заливаются толстым слоем бетонного раствора.

Для сооружения перекрытий применяют различные виды панелей:

  • полнотелые. В них отсутствуют внутренние полости. Цельные плиты в основном применяют для нижних этажей строений, а также на производственных объектах. Характерными разновидностями полнотелых панелей являются ребристые, кессонные, а также безбалочные плиты. Ребристые плиты легко отличить по трапецеидальному сечению и наличию продольно расположенных ребер. Длина элементов достигает 12 м, что позволяет использовать их для формирования перекрытий на различных строительных объектах;
  • пустотелые. Они отличаются наличием шести продольно расположенных каналов круглого или овального сечения. Длина пустотных плит составляет от 3 до 6 м. Пустотные изделия, имеющие уменьшенный вес, востребованы при возведении жилых и административных многоэтажных зданий. Конструктивные особенности панелей, связанные с наличием внутренних полостей, отрицательно сказываются на прочностных свойствах. Для повышения надежности строительных конструкций изделия нуждаются в усилении.

Восстановление и усиление может предусматривать выявление запасов прочности

Наряду с указанными видами перекрытий применяется следующие конструкции:

  • сформированные каркасом из деревянных брусьев;
  • выполненные из металлических балок двутаврового сечения.

Строительные конструкции из деревянных и стальных балок применялись в зданиях, построенных в 19-20 веках. Свободное пространство между горизонтально расположенными элементами из древесины и металла армировалось и заполнялось бетоном. В результате формировалась монолитная поверхность. Перекрытия на базе деревянных и металлических балок хорошо сохранились до нашего времени, однако нуждаются в дополнительном усилении.

Это интересно: Классификация трещин в бетоне и их ремонт — разбираемся обстоятельно

Что делать, если укрепление балок невозможно

Если балки перекрытий не повреждены, однако с трудом выдерживают нагрузку и прогибаются, а их укрепление проблематично или нецелесообразно, нужно рассмотреть вариант обустройства дополнительных балок или поставить подпорки под уже существующие. В этом случае несущая способность конструкций будет усилена перераспределением нагрузки на дополнительные балки или стойки. Последние, естественно, будут передавать нагрузку на перекрытия нижнего помещения.

Новые балки-дублёры точно так же, как и существующие, закрепляются в гнезде, обустроенном в несущей стене. Установка же стоек — хоть и более простая задача, однако она зачастую сопряжена с дополнительным нежелательным эффектом — такие опоры могут загромождать пространство и мешать беспрепятственному проходу по помещению. Важна и визуальная составляющая — опоры желательно декорировать для того, чтобы они гармонично вписались в дизайн помещения.

Итак, мы рассмотрели несколько основных, наиболее распространённых способов укрепления балок. Выбор конкретного метода зависит как от степени износа конструкций и нагрузки на них, так и от умений строителя, наличия необходимого инструментария, финансовых возможностей и свободного времени мастера. опубликовано econet.ru

Если у вас возникли вопросы по этой теме, задайте их специалистам и читателям нашего проекта здесь.

Как усилить

Для упрочнения отдельных элементов или всей конструкции используют самые разные методы и способы. Одни из них применяются чаще, другие – реже, но все они способны повысить характеристики железобетонных элементов и устранить определенные проблемы.

Как усилить железобетонную конструкцию:

  • Штукатурка для реставрации элемента, изоляции арматуры и защиты от коррозии, ликвидации повреждений на поверхности.
  • Инъектирование в поврежденные зоны для реставрации.
  • Нанесение раствора бетона под давлением с применением специального оборудования – метод торкретирования. Благодаря высокой скорости подачи и давлению слой бетона становится плотным и прочным.

  • Укрепление перекрытий, иных элементов за счет создания особых обойм над самой конструкцией: изнаночный каркас, бетонирование заливкой раствора в опалубки, нанесение смеси слоями с вибрацией.
  • Упрочнение плиты цоколя с применением специальных анкеров, обойм, поясов.
  • Упрочнение ЖБ элементов карбоновым волокном, кевларом, другими аналогичными веществами.
  • Установка разгружающих компонентов – это могут быть консоль, распорка.

Усиление железобетонных конструкций позволяет существенно продлевать срок эксплуатации зданий и элементов, ликвидировать небезопасные зоны, устранять последствия аварий, качественно подготовить сооружение к изменению планировки или перестройке и т.д.

Какие факторы свидетельствуют о необходимости усиления

Необходимость укрепления плит связана в основном с временным факторам:

  • в процессе длительной эксплуатации снижается способность перекрытий воспринимать нагрузки;
  • при продолжительном использовании перекрытий ухудшается их техническое состояние;
  • при постепенном нарушении целостности кровли и проникновении влаги внутрь помещения возникает коррозия арматуры.

Не всегда удается обнаружить прослабленные места перекрытия. Поврежденные участки, расположенные в нижней части монолитного или сборного перекрытия, бывает проблематично визуально определить. Достаточно часто они расположены под слоем декоративной штукатурки, находятся под подвесным потолком или покрыты слоем краски.

Усиление плит перекрытия может предполагать повышение сечения конструктивных элементов

При осмотре важно обращать внимание на следующие моменты:

  • отслаивание бетона от верхней или нижней поверхности панелей;
  • глубокие и поверхностные трещины на поверхности плит;
  • отслоение цементной стяжки от железобетонной основы;
  • нарушение целостности напольного покрытия;
  • коррозионное разрушение арматурного каркаса;
  • появление на бетонной поверхности светлых или темных пятен;
  • образование на поверхности плит ржавых разводов;
  • разрушение защитного слоя бетона и обнажение арматуры;
  • повышенную величину прогиба элементов перекрытий;
  • неравномерность поперечного сечения элементов несущих конструкций;
  • значительное разрушение деревянных и железобетонных балок перекрытия.

Современные методы усиления

Два последующих метода усиления перекрытий нужно разобрать конкретно:

Метод усиления Hilti

Этот способ усиления содержится во вклеивании вокруг опорной колонны специальных анкеров HZA-P с помощью особого химического состава HIT-RE 500 в заранее просверленные отверстия. Прутки крепятся в нижней части перекрытия.

Вдобавок необходимо учесть, что малейшие искажение и неверно пробуренные либо смещенные отверстия могут стать причиной разрушения конструкции. Чтобы это предотвратить, нужно правильно соблюдать последовательность установки анкеров.

Этап усиления состоит из нескольких стадий:

  1. Сверление отверстий под углом 45°. Форма подготовленного отверстия с расширенной под анкер горловиной.
  2. Наполнение отверстий химическим составом и установка анкеров.

Техника усиления по методу Hilti – довольно простая, но имеет свои особенности

Здесь важно правильно соблюдать все указания разработчика и придерживаться оговоренной последовательности

Особенности усиления плит перекрытия

При строительстве зданий и сооружений используются различные типы плит перекрытия: пустотные, монолитные и ребристые. В зависимости от типа плиты, условий эксплуатации и характера разрушения инженер-строитель принимает решение какой тип или типы усиления применить. Решение принимается в каждом конкретном случае, производится прочностной расчет усиления плиты перекрытия, а также оформляется и согласовывается технический проект.

На данный момент времени в арсенале конструктора есть следующие технологии усиления повреждённой плиты перекрытия: усиление плит перекрытия углеволокном, усиление плит перекрытия металлическими балками, а также усиление плиты перекрытия сверху или снизу наращиванием арматуры и слоя бетона. Рассмотрим технологии восстановления несущей способности плит перекрытия подробнее.

Усиление пустотных плит перекрытия

Технология усиления и ремонта пустотных плит перекрытия, является одной из самых простых и самых малозатратных. Суть технологии заключается в высвобождении плиты от всех механических нагрузок (оборудование, мебель и пр.). Далее производится механическое вскрытие пустот, установка арматуры и принудительное, под давлением, наполнение пустот высокопрочным бетонным раствором.

Усиление монолитных плит перекрытия

Вид усиления железобетонных изделий этого вида принимается конструктором на основании обследования конкурентного сооружения и расчета величины механических нагрузок. В подавляющем большинстве случаев принимается решение об усилении плиты перекрытия снизу, в зоне изгибающих нагрузок. Разработано и используется две технологии усиления монолитной плиты снизу.

В обоих вариантах присутствует дополнительный арматурный пояс, на который методом торкретирования «набрасывается» дополнительный бетонный материал. Разница заключается в том, что в первом варианте дополнительный арматурный пояс крепится к усиливаемой плите через специальные отгибы, приваренные к вскрытой арматуре усиливаемой плиты. А во втором случае армпояс крепится к стальной полосе, смонтированной на сквозных анкерных болтах.

В ряде случаев применяется технология усиления сверху с устройством железобетонных шпонок, верхнее наращивание в виде дополнительной монолитной армированной плиты и другие технологии. В любом случае при усилении монолитной плиты решаются задачи:

  • Эффективное крепление арматурного пояса к ремонтируемой поверхности.
  • Установка опалубки.
  • Заливка бетонного раствора и уход за залитой конструкцией.

Усиление ребристых плит перекрытия

Ремонт ребристых плит перекрытия предусматривает использование трех технологий. Дополнительное армирование и бетонирование как в случае с монолитными плитами. Установка поддерживающих колонн и усиление несущей способности плиты с помощью шпренгельной арматуры.

Шпренгельная арматура обустраивается по диагоналям усиливаемой конструкции и образуя взаимно пересекающиеся плоскости (ребра жесткости) обеспечивают необходимое усиление и жёсткость усиливаемой плиты перекрытия

Усиление П образных плит перекрытия

Работы по увеличению несущей способности П-образных плит перекрытия могут осуществляться либо наращиванием нового массива армированного бетона, как в предыдущих случаях, так и усилением плит перекрытия швеллером. В этом варианте изгибающие нагрузки на плиту перераспределится на балки из швеллера и несущие стены. Ввиду неэстичности внешнего вида усиления, данный метод используется для ремонта и реконструкции производственных цехов и складских помещений.

Аналогичный эффект получается при усилении монолитных плит перекрытия сверху металлическими балками. Данная технология связывает аварийную плиту своеобразным «корсетом» из сварных швеллеров или двутавровых балок и не допускает ее разрушение.

Усиление железобетонных плит перекрытия углеволокном

Это самая современная технология, позволяющая существенно увеличить несущую способность пииты перекрытия любого вида и типа конструкции. Суть и технический смысл технологии заключается в наклеивании на верхние или нижние поверхности плиты углеродной ленты и ламелей.

Углеродные волокна работают как дополнительное армирование и увеличивают несущую способность конструкции. Учитывая небольшую относительную прочность углеволокна можно говорить, что с помощью данного метода невозможно кардинально увеличить несущую способность плит перекрытия.

Усиление металлом

Если нет возможности увеличить высоту перекрытия, применяют металл. Выделяют три способа:

  • накладки из стальной полосы;
  • шпренгельной затяжкой;
  • взятие в обойму.

Полосовую сталь применяют при незначительных повреждениях. К балке по бокам фиксируют полосы из листа толщиной 10—14 мм. Перед выполнением работ материал обрабатывают антикоррозийным покрытием. В местах соединения дерева и стали стоит предусмотреть слой гидроизоляции (Техноэласт и т.п.). Это предотвратит разрушение разных по влажности элементов. Фиксацию выполняют на саморезы, болты или шпильки.

Усиление шпренгелем позволит уменьшить прогиб перекрытия. Затяжка представляет собой перевернутую ферму (треугольную или трапециевидную). В упрощенном случае конструкция состоит из подвески (вертикальный элемент в середине пролета прогона) и тяжей, закрепленных по бокам балки.

При серьезных повреждениях используют металлические обоймы. В этом случае металлопрокат крепят с двух сторон прогона. Небольшие пролеты усиливают уголками, большие — швеллером. Высоту швеллера подбирают так, чтобы балка влезала между его полками. В обязательном порядке обойма должна опираться на стены. Рекомендованная глубина опирания — 250 мм.

Методы усиления в зависимости от типа конструкции

Сборные и монолитные плиты перекрытия:

  • Устройство набетонок с армированием (наращивание сверху), наращивание снизу
  • Подведение продольных и поперечных металлических балок
  • Усиление 2-х консольными врезками из швеллеров и двутавров
  • Усиление замоноличиванием каналов и пустот

Усиление перекрытия углеродными ламелями

Балки покрытия и перекрытия:

  • Жесткие разгружающие конструкции (ж.б. и стальные балки, рамы)
  • Гибкие преднапряженные металлические балки, фермы, кронштейны
  • Шарнирно-стержневые цепи
  • Устройство охватывающих конструкций с добавлением арматуры
  • Устройство рубашек с добавлением арматуры
  • Одно- и двустороннее наращивание
  • Установка металлических стоек
  • Фермы и шпренгельные металлические системы
  • Дополнительная преднапряженная арматура
  • Преднапряженная горизонтальная, шпренгельная или комбинированная затяжка
  • Преднапряженные наклонные тяжи

Усиление подкрановых балок:

  • Устройство слоя армированного бетона
  • Наращивание полки железобетоном
  • Устройство горизонтального стального пояса для восприятия горизонтальных усилий
  • Усиление колонны стальными элементами

Колонны центрально и внецентренно сжатые:

  • Железобетонная обойма или рубашка
  • Наращивание железобетоном
  • Преднапряженные распорки
  • Металлическая обойма
  • Усиление консолей стальными деталями

Современные методы усиления предполагают использование специализированных материалов, таких как высокопрочные ремонтные смеси и композиционные материалы для внешнего армирования конструкций. Применение композитов (стекло- и углепластиков), позволяет решить большинство задач усиления с большей эффективностью по сравнению с традиционными методами. А высокая технологичность работ дает значительное преимущество по скорости выполнения работ.

Компания “Технологии усиления” предлагает услуги по ремонту, реконструкции и усилению зданий и сооружений композитными материалами. Инженеры компании осуществляют предварительный расчет проекта, выезжают на объект и готовят проектную документацию.

Для получения бесплатной консультации и вызова специалиста на объект обращайтесь:

Чтобы улучшить состояние перекрытий, используют

  • деревянные накладки;
  • металлический жесткий профиль, прутья, полосы;
  • наращивание углеволокна.

Деревянные накладки применяются, чтобы выполнить усиление балок перекрытия из бруса. Протезы изготавливаются на всю длину и фиксируются с противоположных сторон, сверху-снизу (слева-справа) хомутами из полосовой стали.

Металлический профиль, полосы или прутья используют так же, как деревянные накладки.

Наращивание углеволокном – самый популярный вариант восстановления. Материал отличается легкостью, прочностью, огнестойкостью, устойчив к перепадам температур, грибкам, коррозии.

Вид углепластика (пластины, жгуты или ленты), толщина слоя подбирается в зависимости от типа перекрытия, а также расчетной нагрузки. Углеволокно универсально, используется, чтобы выполнить усиление металлических балок перекрытия, применяется для ремонта деревянных, жб поверхностей.

Необходима проверка состояния, усиление балок углеволокном, установка промежуточных опор? Обращайтесь в строительную . Специалисты выполнят все подготовительные работы, быстро и качественно восстановят перекрытия.

Профессионализм

Весь Штат Компании – Высотники С Большим Опытом Работ, Имеющие Соответствующее Образование. Компания Имеет Все Необходимые Допуски, Разрешения И Сертификаты На Выполнение Высотных Работ.

Беремся за любые высотные работы

Мы Всегда Готовы Предоставить Бесплатную Грамотную Техническую Консультацию И Рассчитать Проект По Любому Вопросу Связанному С Промышленным Альпинизмом.

Благодаря Большому Опыту Работы В Разных Сферах Строительства Наша Компания Может Решать Задачи Различной Сложности.

Безопасность

Ежегодная Переаттестация Спациалистов, Медицинское Обследование, Поэтапный Инструктаж, Использование Защитных СИЗ.

Качество

СК Олимп Полностью Берет На Себя Организацию Верхолазных Работ На Объекте ( Подбор Специалистов, Приобритение Материалов, Инструмента, Специального Снаряжения, Установка Спецоборудования.

Регулярно разрабатываются выгодные для клиентов системы скидок.

Найдите дешевле в Екатеринбурге и получите скидку 5%!

Усиление композитными материалами

Продлить срок и повысить безопасность эксплуатации зданий и сооружений позволяет усиление композитными материалами. Так называются многокомпонентные системы, основу которых составляет пластичная матрица, а улучшение прочностных характеристик обеспечивают разнородные наполнители.

В строительной отрасли для усиления железобетонных конструкций наиболее популярны композитные материалы с углеродными добавками и стекловолокном.

Технология внешнего армирования (ТВА)

Инновационная технология внешнего армирования композитами стала популярной, поскольку дала возможность достичь важных целей.

  1. Упростить строительно-ремонтные процессы. Устранить ошибки проектирования и результаты нарушения технологий строительства. Усилить несущую способность перекрытия, ригеля, колоны или других частей здания, нуждающихся в дополнительном армировании.
  2. Облегчить строительную конструкцию при максимальном сохранении полезной площади. Отпадает надобность в металлических обоймах, хомутах, раскосах, балках, колоннах и пр. Применяемые для усиления композиты значительно легче, тоньше и прочнее традиционных материалов.
  3. Увеличить эксплуатационные сроки зданий и сооружений. Углеродные и стеклосодержащие материалы не подвержены разрушающему влиянию влаги (кородированию) и химических сред, прочны на разрыв.
  4. Сэкономить. Внешнее армирование композитными материалами дороже традиционного усиления, но эта технология в разы повышает прочность конструкций. В результате минимизируется необходимость остановки эксплуатации здания в период применения ТВА, финансовые затраты и расход времени на усиление конструкций. Конечная экономия средств составляет до 20 %.

Внешнее армирование является универсальной технологией — его можно применять не только на этапе строительства, но также при реставрации и ремонте зданий или там, где необходимо усилить элементы конструкции. В последнем случае даже не требуется приостанавливать эксплуатацию строения.

Причины для использования ТВА различны: от ликвидации последствий стихийного бедствия, нарушившего целостность несущих конструкций, до желания повысить эксплуатационные нагрузки на объект.

Универсальность внешнего армирования наблюдается и в разнообразии объектов, для которых оно подходит:

  • жилые, производственные и коммерческие здания;
  • уникальные строения (памятники архитектуры);
  • гидротехнические и транспортные сооружения;
  • объекты атомной промышленности.

ТВА-композиты годятся в тех случаях, когда применение других методов недопустимо или затруднено.

Технология внешнего армирования предполагает ряд этапов:

  1. обследование конструкции на предмет целостности, выявление дефектов;
  2. разработка проекта усиления;
  3. подготовка усиливаемой конструкции — разметка зоны монтажа, механическая подготовка, локальный ремонт усиливаемой части, грунтовка эпоксидными материалами;
  4. монтаж высокопрочных элементов (углеродных лент, ткани, сетки, углепластиковых ламелей, мультиаксиальной ткани) посредством эпоксидных двухкомпонентных систем, соответственно проекту;
  5. нанесение защитного слоя от повреждений или огнезащиты (материал выбирают в зависимости от условий, в которых эксплуатируется строение).

Усиление углеволокном

Усиление конструкций углеволокном (углепластиком), возможно при строительстве и ремонте зданий и сооружений разных типов.

Технология направлена на повышение несущей способности конструкций без изменения структурной схемы объекта.

Композитные материалы подходят для обработки конструкций из железобетона, металла, камня и кирпича, дерева.

Усиление стекловолокном

Для изготовления композитных материалов с матрицей из термоактивных синтетических смол применяется неорганическое стекло.

Такой наполнитель имеет несвойственные стеклу характеристики — не бьется, легко гнется, обладает огромной прочностью. Благодаря этому стекловолокно становится отличным армирующим материалом.

Армирование плит

Арматура, которая воспринимать основные растягивающие напряжения от изгибающего момента, будет снизу. В тоже время, если пустотная плита изготовлена по опалубочной технологии, в опорной части где имеется максимальная поперечная сила, будут присутствовать поперечные стержни, чтобы воспринять данную поперечную силу

Обратите внимание, что в верхней части плиты может и не быть арматуры, а если и будет, то какие-то конструктивные сетки. Но основная арматура будет сосредоточена в нижней части

Существует две основные схемы разрушения плиты перекрытия:

  • когда разламывается по середине
  • разлом в опорных участках в виде наклонных трещин.

В плитах безопалубочной технологии вся арматура продольная, нет никаких сеток, нет поперечной арматуры. Основная арматура находится снизу и есть несколько стержней в верхней части. Это связано только с технологией производства. При резке появляется давление на изгиб верхней части и чтобы не появились трещины эта арматура и нужна.

Признаки аварийного состояния перекрытий

Если перечисленные причины разрушений имели место быть, необходимо выяснить, не повлияли ли они на перекрытия. Для чего проводится сначала визуальный осмотр, а затем оценка повреждений инструментальными методами.

Определяемые визуально

В жилых домах, в которых полы и потолки отделаны штукатуркой, краской, подвесными конструкциями и декоративными настилами, необходимость в усилении монолитного перекрытия может остаться незамеченной, поэтому отделку демонтируют

При визуальном осмотре обращают внимание на следующие дефекты:

  • изменение геометрических параметров конструкции;
  • наличие отслоений, трещин и сколов бетона;
  • отслоение и разрушение стяжки;
  • обнажение арматурного каркаса и наличие следов коррозии металла;
  • изменение цвета на отдельных участках плиты или следов замачивания;


Следы замачивания, обнажения и коррозии арматуры Источник stroy-expertiza.ru

  • появление провисаний и прогибов;
  • появление трещин и других дефектов в местах опирания плиты на стены, балки, колонны.

Выявляемые экспертизой

Как показывает практика, чаще всего несущая способность плит снижается из-за коррозии арматуры. Этот процесс сопровождается уменьшением её сечения и разрушением окружающих слоев бетона продуктами коррозии. Чтобы обнаружить эти изменения, приходится вскрывать конструкции, после чего усиление железобетонных перекрытий становится неизбежным.

Инструментальное обследование позволяет обойтись без дополнительных разрушений. С помощью специального оборудования можно определить:

  • степень коррозии и уменьшения сечения элементов арматуры;
  • состав и прочность бетона;
  • динамику раскрытия трещин;
  • величину прогибов.

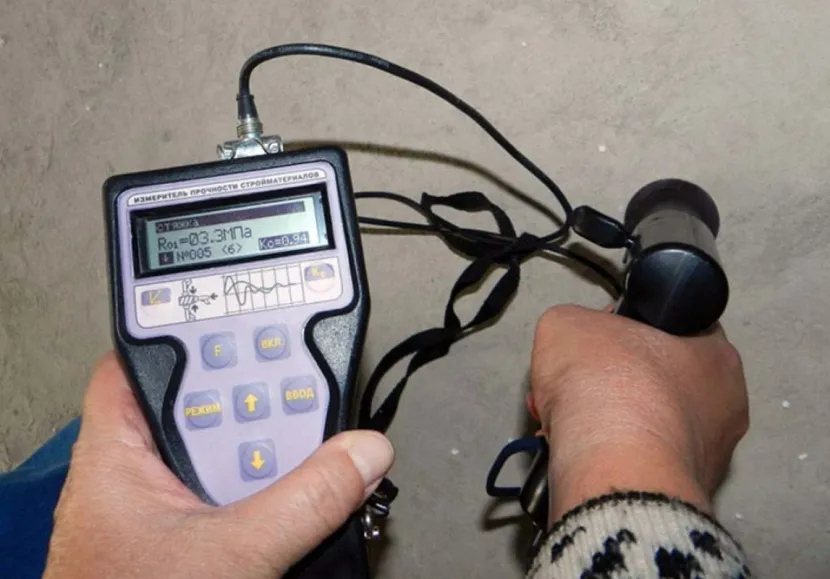

Прибор для измерения прочности бетона Источник geo-solutions.ru Специалисты на основе проведенных исследований определяют слабые места и производят расчеты. Результатом этой работы становится проект ремонта или реконструкции перекрытий.

Что и как обследуется для проектирования усиления перекрытий

Целью предпроектного обследования является установление фактического состояния перекрытий, их мест соединения с другими элементами здания. Также специалисты должны точно описать все выявленные дефекты и повреждения, которые могут сказаться на прочности и устойчивости здания после завершения работ. По итогам обследований составляются технические отчеты и заключения, делаются необходимые расчеты по нагрузкам, определяются варианты и места усиления.

Получение исходных данных и документов на объект

До обследования здания нужно изучит особенности его архитектуры и планировки, технические характеристики и нормативные значения о материалах несущих конструкций. Эти сведения содержатся в кадастровой, технической и эксплуатационной документации. Также заказчик оформляет техническое задание, по которому определяется перечень необходимых проектных работ, требования к содержанию документов.

Создание комиссии, определение плана обследований

В состав комиссии по предпроектному обследованию включаются представителя заказчика и проектной организации, архитекторы, инженеры, техники, эксперты. Для работы комиссии составляется план обследований. Специалисты будут изучать не только места непосредственного проведения работ, но и все иные элементы здания, на которые может оказываться воздействие.

Визуальный осмотр перекрытий и несущих конструкций

Визуальный осмотр проводится в отношении видимых частей и элементов перекрытий. Скрытые конструкции, места соединения перекрытий со стенами, иными частями здания будут обследованы с помощью специальной аппаратуры и оборудования. В ходе визуального осмотра выявляются видимые дефекты, повреждения и трещины. В ходе обследования проводится съемка поверхностей и частей перекрытий, мест соединений со стенами, оформляются акты и дефектные ведомости.

Самый просто вариант усиления деревянных перекрытий — возведение поперечных или продольных балок.

Инструментальное обследование

Визуальный осмотр не даст результатов о состоянии скрытых частей, толщине перекрытий и арматуры, иных важных данных. Для этого проводится обследование с помощью приборов, оборудования и средств измерения. Помимо выявления скрытых повреждений и снижений прочности перекрытия, с помощью оборудования можно получить исходные данные для расчета нагрузок.

Составление документов по итогам обследований

Результаты осмотров и обследований для проектирования оформляется в виде технических отчетов и заключений, дефектных ведомостей, актов, протоколов. Также эксперты оформляют расчеты допустимых нагрузок, дают рекомендации по местам и вариантам усиления перекрытий. Эти данные будут указаны в проектной документации, использованы при выборе решений.

Усиление перекрытий путем армирования всей плоскости конструкции.

Начало работ

Каждый такой случай внимательно изучается специалистами. Проводится диагностика состояния несущих стен и плит перекрытий.

Обязательно изучаются параметры плиты: ее ширина, величина поперечного сечения и пролет. После удаления защитного пласта бетона устанавливают рабочее армирование. Проводят анализ состояния бетона. Изучают имеющиеся дефекты.

Перед началом работ необходимо провести подготовительные мероприятия, которые заключаются в следующем:

  1. Под аварийное перекрытие подводят опоры, которые представляют собой бревна большого диаметра и распорки из металлических труб. Это необходимо для снижения и перераспределения нагрузки на плиты.
  2. Чтобы четко видеть всю картину повреждений, удаляют слои побелки, штукатурки и краски. Зачищают все осыпающиеся участки бетонного слоя. Металлические прутья очищаются от следов ржавчины. Потом арматуру обрабатывают преобразователем для коррозии.
  3. С верхней части плиты убирается оборудование, демонтируется пол.
  4. С мест, где будет укладываться новый слой бетона, убирают пыль, а сами участки обезжириваются.

Выявляем нарушение

Основными признаками разрушений становятся трещины и отслоение бетонных элементов, расположенных в нижней части отдела плит. Дефекты перекрытий сопровождаются появлением трещин и отслоением стяжки. К проблемам могут привести прогибы и провисания конструкций, появление трещин в центральной части конструкций и в местах опор. Тревожным звонком может стать появление участков с потемнением или, наоборот, осветлением поверхности.

По результатам обследования вырабатывается тактика решения проблемы. В первую очередь восстанавливают несущую способность конструкции.

Для этого выбирают способ дополнительного усиления железобетонных плит. Все эти усилия будут неэффективны, если не устранить причины, вызвавшие разрушение плиты.

Восстанавливаем ребристую платформу

Если разрушены соседние ребристые плиты, все дефекты в них будут одинаковые. При укреплении смежные уголки и опалубка, выполненная в виде прижатой снизу доски, создают лоток. Его заполняют свежим бетоном мелкозернистого типа, затем проводят виброобработку, используя игольчатую вибробулаву с гибким валом.

Для усиления перекрытий лучше брать «расширяющийся» безусадочный цемент. Уголки в дальнейшем станут дополнительной частью арматуры. Также требуется провести обработку антикоррозионной защитой и окрашивание суриком.

Реставрируем старые перекрытия

Конструкции, сделанные из двутавровых несущих балок перекрытия и бетона, в основе которого лежит битый кирпич, ремонтировать приходится редко. Причиной тому большой запас прочности. При строительстве перекрытий такого типа закладывается прочность, в 3 раза превосходящая необходимую.

Повреждение такого перекрытия может произойти только после длительного проникновения воды и возникшей по этой причине коррозии металлических частей. Видимым повреждением таких плит становятся трещины перекрытия.

Поперечные трещины не несут никакой угрозы. Поврежденные участки при реставрации удаляются и заменяются монолитными железобетонными.

Современные технологии

Сейчас все чаще предпринимаются попытки заменить металлические прутья углепластиком. Для этого изготавливают жгуты и ткань из пластика. Эти новые материалы по своей прочности превосходят металлическую арматуру. Если описывать свойства таких тканей, они идентичны кевлару, который используется для производства бронежилетов.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Дуэт-дом
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
