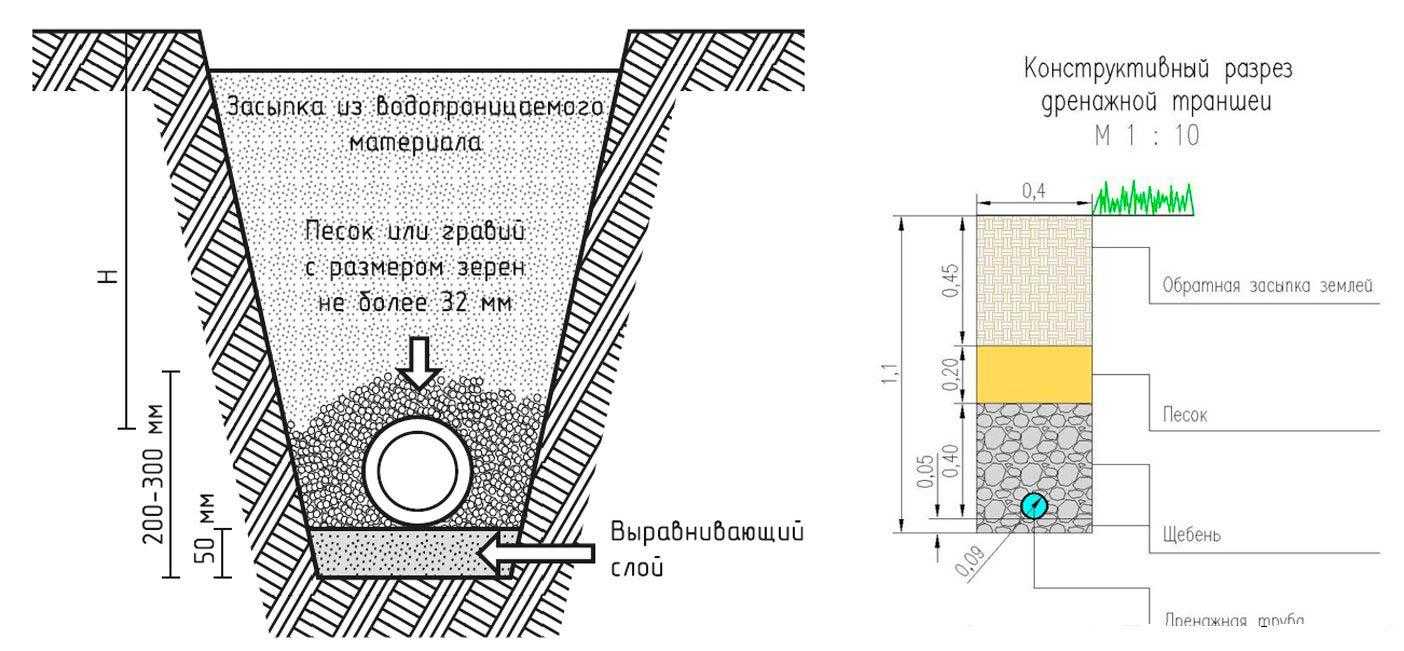

Расчет дренажа участка: глубина заложения и объем траншеи

Глубинная конструкция

Более эффективным способом дренажа участка и защиты его от скопления избыточной влаги будет установка комплекса отводящих труб. Они укладываются с наклоном по направлению к колодцу или коллектору.

Установка труб может быть произведена на глубине до 1,5 м, т.е. будет находиться ниже подошвы фундамента. Так вы сможете обеспечить качественный отвод грунтовых вод. Поэтому их закладывают не только по периметру зданий, но и в середине участка елочкой по направлению к колодцу с шагом 10-20 м.

Если дом находится на склоне, то такую систему обустроить проще по сравнению с ситуацией, когда здание расположено на ровной местности. В этом случае приходится варьировать глубиной траншей, создавая уклон 10-30 мм на 1 м трубы.

Но для длинных дренов возникает большой перепад высот, что существенно нарушает конструкцию. В таком случае рекомендуют использовать несколько колодцев:

• Поворотные – устанавливаются в местах соединения труб и служат для чистки всей системы.
• Водоприемные – используются для сбора влаги с последующей принудительной откачкой.
• Поглотительные – глубиной свыше 2 м с возможностью вывода излишней воды через дно в песчаный или супесчаный грунт. Внизу такого колодца создается фильтрующий слой из песка, гравия, щебня.

На фото дренажной системы, обустраиваемой на дачных участках, вы сможете увидеть специфику и различия предлагаемых двух технологий.

Какие бывают виды?

На выбор вида инженерной конструкции влияют особенности ландшафта, тип почвы, расположение жилых и хозяйственных построек. Существует два основных типа:

• поверхностный;
• глубинный.

Другие разновидности – мембранный и дренажные траншеи без укладки труб

Поверхностная

Простой вид инженерной конструкции. Его основная задача – забрать на себя воду, которая попадает на участок в результате природных осадков. Мелкозаглубленный дренаж имеют разновидности:

• Точечный. Водосборник устанавливается в определенном месте, например, под трубой, которая отводит дождевую, талую воду с крыши дома.
• Линейный. Имеет две вариации: пристенный и удаленный от здания. Его закрывают решетчатой накладкой. Предназначен для удаления воды с большой площади. Может быть выполнен в виде каналов, лотков.

Важно! Грамотно выполненная инженерная конструкция в обязательном порядке совмещает все разновидности мелкогаглубленного водоотвода

Глубинная

Отличается от поверхностного глубиной залегания трубопровода. Такой вариант необходим, когда на территории участка водоносный горизонт располагается близко к поверхности. Бывают такие разновидности:

• Трубный. Сооружается с использованием специальных труб с перфорацией.
• Кольцевой
• Пластовый.

Важно! Любая ошибка в конструировании системы осушения приведет к тому, что конструкция не будет выполнять свои функции. Это чревато такими последствиями: подтопление погреба (подвала), разрушение стен, фундамента, появление плесени внутри дома из-за чрезмерной сырости, неравномерное осушение территории, что может привести к гибели культурных растений

Пластовый, как разновидность глубинного

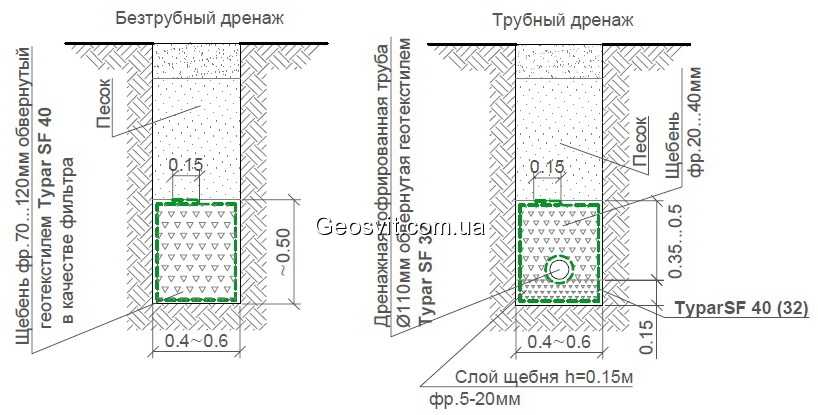

Самый простой вид дренажа с демократичной стоимостью. Суть способа – рытье дренажных канав. Чтобы отвести излишнюю влагу от фундамента, нужно отступить 30 см от ската края кровли и прорыть по периметру траншею глубиной полторы лопаты. От фундамента прокладывается бетонная отмостка под уклоном так, чтобы вся влага стекала в дренажную канаву.

Такой способ удобен тем, что можно обойтись без прокладки труб. Вода будет уходить с участка по сети каналов. Рвы выполняются не только по периметру дома, но и всему участку. Они покрываются специальным геотекстильным полотном, засыпаются различными сыпучими продуктами (щебень, грануляция и т.п.)

Важно! Чтобы избежать застоя воды, траншея должна иметь уклон, который выполняется в сторону общего водосборника. Можно еще более упростить задачу и создать дренажную систему из открытых канав, которые будут отводить лишнюю воду и станут элементом ландшафтного дизайна

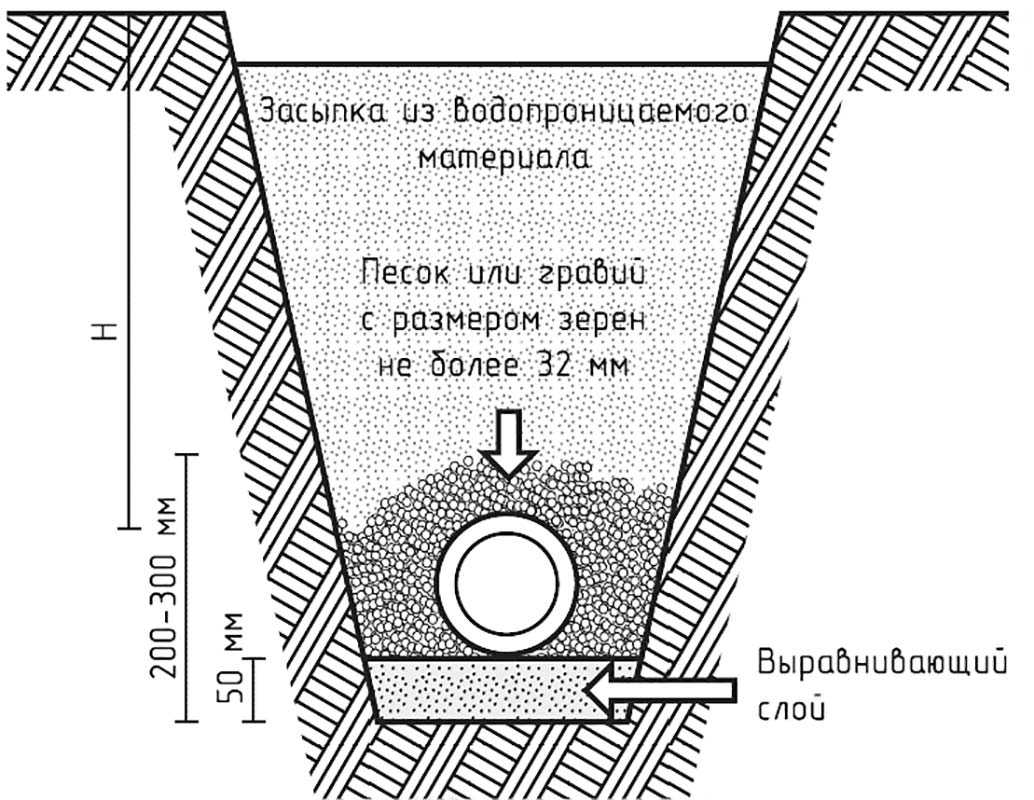

В этом случае траншея выкапывается на глубину не более 1,2 метра. Стенки могут быт как вертикальными, так и скошенными.

Можно еще более упростить задачу и создать дренажную систему из открытых канав, которые будут отводить лишнюю воду и станут элементом ландшафтного дизайна. В этом случае траншея выкапывается на глубину не более 1,2 метра. Стенки могут быт как вертикальными, так и скошенными.

Чаще на участке используются отводные канавы закрытого типа. Дренаж без труб устанавливается на местности, где незначительный объем воды. Также причиной выбора закрытой системы осушения без труб может стать очень сложный рельеф местности.

Дренажные мембраны (решетки) для садовых дорожек

Такой вариант удаления излишков влаги считается инновационным. Отлично работает в совместно с другими видами дренажа. Использование мембран дает возможность отвести часть ливневой или талой воды напрямую по поверхности покрытия. А влага, которая проникает внутрь сквозь зазоры, удаляется при помощи мембраны.

Достоинства:

• Конструкция препятствуют «расползанию» садовой дорожки.
• Легкость монтажа – нет необходимости проведения земляных работ (копания глубокого рва). Нужно просто очистить и выровнять поверхность.
• Материал отличается высокой прочностью и устойчивостью к химическому воздействию.
• Удобство доставки. Мембранное полотно поставляется в рулонах, поэтому их можно перевозить на легковом автомобиле.

Обратите внимание! Единственный недостаток дренажных мембран их высока цена. Но обустройство фундамента обойдется значительно дороже.

Технология установки дренажа вокруг участка: как правильно делать систему

Простейшая технология, описывающая, как правильно сделать дренаж участка дачного типа, подразумевает отказ от использования желобов.

Обратите внимание! Поверхностная система в этом случае выполняется нестандартным способом с минимальными затратами, поскольку нет необходимости закупать в магазинах готовые детали. В процессе работы используются подручные материалы. Простое устройство дренажа участка дачного типа

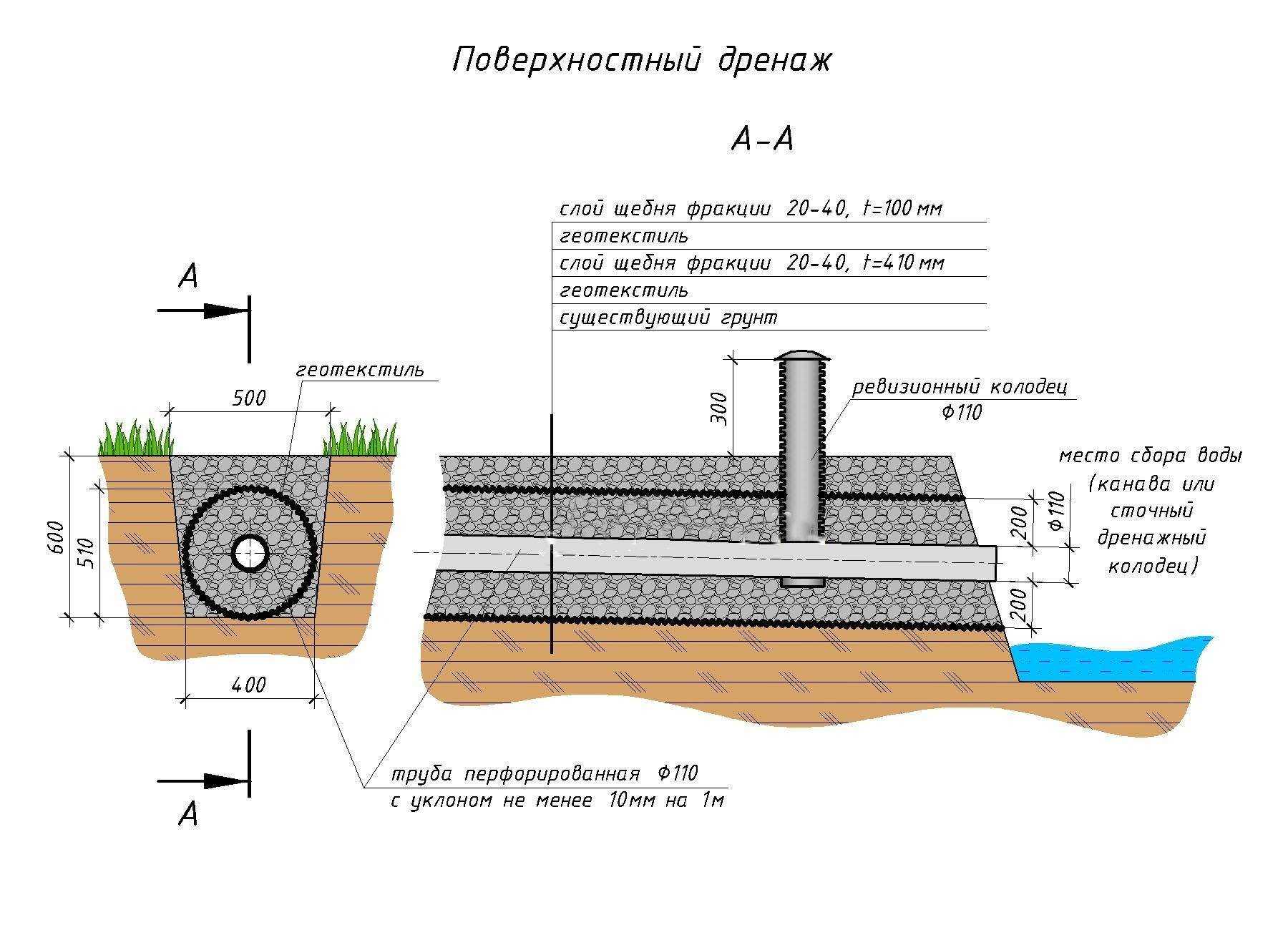

Технология создания поверхностного дренажа участка своими руками:

Простое устройство дренажа участка дачного типа. Технология создания поверхностного дренажа участка своими руками:

Технология создания поверхностного дренажа участка своими руками:

1. По периметру территории, которая нуждается в осушении, следует вырыть траншеи. Они должны располагаться с учетом наклона поверхности. Если участок горизонтальный, этот уклон нужно сформировать самостоятельно. Оптимальные параметры расчета ливневой канализации: ширина траншей должна составлять 40 см, глубина – 50 см. Минимальный угол наклона поверхности (в сторону вывода влаги с участка) равен 30°.
2. Систему траншей нужно соединить, после чего вывести в канаву или же в накопительный колодец. В этой зоне можно организовать искусственный водоем небольшого размера, например, декоративный пруд, поселить там растения, которые любят влагу.
3. Выполняется проверка системы на функциональность. Для этого в траншеи наливается вода и сверяется направление, в котором она течет.
4. Формируется насыпь на дне траншей. Для начала нужно организовать слой крупного щебня, после чего идет прослойка мелкого.

Защита фундамента дома: последовательность работ устройства ливневой канализации

Технология обустройства дренажной системы для защиты фундамента предполагает использование линейной конструкции:

1. В зонах, где осуществляется слив жидкости из водосточных труб, ведущих с крыш, выполняется монтаж дождеприемников. Для этих элементов нужно заранее выкопать ямы, которые на 10 см превышают показатели глубины и ширины воронки водоприемника. Решетку следует расположить на 3 мм ниже уровня почвы.
2. Воронка устанавливается на бетонную основу таким образом, чтобы осталось достаточно места для снятия решетки и чистки водоприемника в случае необходимости. Слишком высоко размещать данный элемент также не рекомендуется, иначе жидкость будет разбрызгиваться по сторонам и толку от дренажа не будет.
3. Водоприемники соединяются с желобами для транспортировки воды. Для этого нужно сделать отступ от фундаментной части дома на 1 м и выкопать траншею. Ее глубина подбирается с тем, чтобы можно было установить желоб, и сверху еще осталось 10 см запаса высоты. Такой же запас места должен быть и по ширине. Не забывайте об уклоне дренажной трубы в сторону колодца.

Полезный совет! В процессе установки желобов, которые также помещаются на бетонную подушку, рекомендуется использовать строительный уровень. Боковые части этих деталей для надежности можно зафиксировать с помощью бетона.

Далее выполняется установка решеток, а на последнем желобе системы должна быть торцевая заглушка. Поместите по угловым частям ливневой канализации пескоуловители и колодцы, после чего можно приступить к соединению всех элементов системы воедино. На стыках допускается использование битумной мастики, которая исключит протечки.

Система полностью готова, осталось лишь ее засыпать грунтом, но так, чтобы сохранился между поверхностью и решеткой разрыв в 3 мм.

Ливневая канализация открытого типа с желобами из бетона

Дополнительные советы по обустройству дренажа садового участка

Желоба, изготовленные из пластика, имеют облегченный вес и невысокую стоимость. Однако они подвержены деформационным изменениям под воздействием давления, оказываемого бетоном и грунтом. Чтобы исключить порчу материала, решетки для дренажа рекомендуется фиксировать «на берегу».

Система отвода воды с участка открытым дренажем нередко промерзает в зимнее время. Чтобы весной ливневая канализация могла без промедления выполнять свою работу, трубу нужно прикрепить к пескоулавливателю. Благодаря этому система не будет сильно замерзать.

Используя технологию, описанную ранее, вы можете выполнять дренаж по периметру пешеходных дорожек. Мощеные площадки и тропинки на участке также нуждаются в отводе лишней влаги, поскольку вода разрушающе действует на плитку и другие элементы (бордюры, клумбы).

Типы ливневой канализации

В СНиП 2.04.03-85 РФ чётко прописано, что канализация-ливневка может устраиваться двумя способами

Конструкция канализационной ливневки с дренажной системой фундамента строения. В этом случае вся дождевая или снежная талая вода будут стекать с выстроенной отмостки здания в специальные дренажные колодцы. Там воды проходит очистку. Такая система отведения стоков с крыши или площадок достаточно экономична, но существуют два весомых недостатка у конструкции:

• Возможные затраты на очистку дренажей;
• Обледенение в холодное время года. Поэтому, скорее всего, придётся устанавливать подогрев системы.

Во втором случае канализация также монтируется наружно. Для этого используется лоточная декоративная система. Желоба размещаются по намеченной траектории, соединяются в единую систему соединяющихся сосудов и накрываются декоративными решетками. Используется такая система чаще всего при возведении бытовой ливневой канализации. Однако и желоба могут подвергаться объединению в холодное время года.

Третий способ монтажа ливневой канализационной системы является внутренним. В этом случае под сточными трубами крыши монтируются специальные дождеприемники, которые отводят воду в трубы канализации.

Важно: в любом из случаев необходимо доверить проектирование ливневой канализации профессионалам. В противном случае коммуникация, смонтированная «на глаз», грозит серьезными проблемами для жильцов или хозяев объекта, сданного в эксплуатацию

Проектирование уклона водосточного желоба

Параметры водосливной конструкции рассчитываются на этапе проектирования крыши, на основании ее площади. Существуют специальные формулы, позволяющие определить сечение (диаметр) водостока по площади сектора кровли, с которого будет происходить сбор воды в данный слив. Также существуют специальные таблицы с готовыми соотношениями, что в большинстве случаев гораздо удобнее. В них содержатся точные расчеты, позволяющие выбрать подходящий стандарт труб и желобов, а также количество водосборных воронок на сектор крыши.

Различная планировка построек и конфигурация крыш делает возможным различное устройство ливневых систем. Вместе с тем, существуют оптимальные схемы монтажа и проверенные на практике приемы установки водостоков. Монтаж водосточной системы проводится на основе следующих принципов:

Для эффективного отвода воды форма и конструкция водостока выбирается заранее. При монтаже понадобятся не только прямые, но и угловые элементы слива, соединяющие части системы на соседних стенах; не обойтись и без торцевых заглушек.

Расчет уклона Источник blues-dev.ru

Материалы и инструменты

После изучения СНиПов и исследования геологических особенностей участка, составления схемы и сметы необходимо заготовить материалы и запастись инструментами, которые понадобятся во время работ.

Материалы

• Трубы для устройства дренов расчетной длины и диаметра. Для этой цели подойдут специальные гофрированные изделия с перфорацией. Как вариант, можно применить канализационные трубы большого диаметра, предварительно просверлив в них отверстия.
• Кольца для устройства смотровых и дренажных колодцев.
• Геотекстиль – нетканый материал, с помощью которого будет укутан наполнитель, защищающий дрены от заиливания.
• Крупнозернистый песок, щебень разных фракций, предназначенных для создания водоносного слоя и подушки.

Инструменты:

⦁ совковая и штыковая лопаты;

⦁ тачка, ведра;

⦁ рулетка, бечевка;

⦁ ножовка по металлу;

⦁ строительный уровень, гидроуровень;

⦁ отвес и пр.

Это не полный перечень материалов и инструментов. В каждом конкретном случае он может быть дополнен.

Дренаж участка с глинистой почвой

Построить функциональный дренаж на участке с глинистой почвой – непростая задача. Дело в том, что глина сама по себе является тяжелой не только для выращивания культурных растений, но и для водоотведения. На усадьбе с глинистой почвой вода стоит долго и, как следствие, причиняет немалый ущерб хозяйству.

А расположенные близко к поверхности грунтовые воды способны привести к еще большим проблемам. Так, зимой в морозы глина, напитанная водой, промерзает на большую глубину, что приводит к ее вспучиванию. От этого быстро разрушаются фундаменты построек на участке, гибнут деревья и кустарники.

На таких почвах следует строить глубинную дренажную систему, которая призвана осушить территорию и сохранить жизнедеятельность хозяйства. Дренаж своими руками на глинистой земле возможен, но только по качественно составленному проекту.

Работы необходимо начинать с верхней точки дачного участка. Сначала очищают пространство от мусора, убирают деревья на пути дренажных веток (корни могут повредить дрены). После разметки приступают к рытью траншей, соблюдая при этом необходимый уклон для укладки центральной трубы и ответвлений. Дно траншеи утрамбовывают и насыпают песчаную подушку слоем 10–15 см.

Затем устраивают места для дренажных колодцев. В дальнейшем на дно траншей простилают геотекстиль, за ним слой щебня, укладывают дрены, монтируют колодцы и заводят дрены в них. Обустраивают накопительные колодцы. Трубы засыпают щебнем и оборачивают геотекстилем. Сверху загружают смесь щебня и песка, присыпают грунтом.

На глинистых грунтах, кроме глубинного дренажа, может потребоваться обустройство отводных канав по периметру участка. Все зависит от скорости оттока воды по основной системе.

Особенности дренажной системы на склоне

Участки с уклоном до 8% считаются условно ровными. Для обустройства на них дренажа подходят стандартные процедуры, описанные ранее.

А вот дренаж участка на склоне имеет особенности, учитывать которые необходимо при создании систем дренирования. Главная задача такой системы состоит в предотвращении размыва почв и защите построек от разрушительного действия воды.

Важным остается вопрос залегания грунтовых вод. Если они близко подходят к поверхности, то дренаж на участке с уклоном делают для снижения уровня до глубины промерзания почвы.

Для этого устраивают комбинированную систему водоотведения, состоящую из открытых канав с заглублением и глубинного дренажа. Обязательно на участках с уклоном строят добротный водоприемник. В качестве приемника можно использовать естественный водоем.

Сложности дренажа торфяного участка

Если вы стали обладателем участка на торфяной почве, будьте готовы к постоянным работам по его осушению. На торфяниках всегда высокий уровень грунтовых вод и единственным радикальным средством, способным спасти ваши постройки от разрушения, становится поднятие участка за счет подсыпки. Что посыпать, подскажут местные жители, которые знают все тонкости геологии.

Безусловно, одна подсыпка не спасет ситуацию – понадобится дренаж торфяного участка, главной задачей которого останется снижение уровня грунтовых вод, а потом уже – отвод дождевой и талой воды.

Признаки необходимости монтажа дренажной системы водоотведения

Владельцы домов с регулярно залитым подвалом не сомневаются в целесообразности монтажа дренажной системы. Но даже не доходя до таких крайностей, можно понять, что дренажная система на участке необходима.

обилие осадков в регионе проживания;√ дом находится в низине местности;√ на участке глинистая почва с плохой впитываемостью;√ дом стоит на склоне или под холмом;√ грунт склонен к сезонному подтоплению;√ региону характерна суровая зима с длительным таянием снегов.

Глинистые грунты плохо проводят воду, способствуя ее скоплению на участке. Это приводит к появлению стационарных луж и постоянной влажности на приусадебной территории. Страдает не только почва от вымывания чернозема. При длительном воздействии излишков воды деформируются дорожки, и влага проникает в фундамент. При расположении строения в низине все осадки окружающей местности стекают во двор, причиняя неудобства хозяевам и неприятности дому. Под действием влаги фундамент и стены сыреют и покрываются грибком, а с течением времени — растрескиваются.

Сходящие со склонов дождевые потоки и талые снеговые массы становятся настоящим бедствием для участков без дренажной системы и водоотведения. Покрытие двора разрушается, а насаждения гибнут из-за заболоченности. Близкое расположение пласта грунтовых вод или сезонное прохождение напорных потоков способно привести фундамент дома в негодность в считанные годы. Не говоря о неприятном запахе, плесени и других спутников излишней влажности. Установка дренажных систем и грамотная организация водоотведения с участка нейтрализуют причиняемые влагой неудобства и сохраняют оптимальный баланс влажности на придомовой территории.

Расчеты и правила устройства водостока

Расчетные значения, которые потребуются для строительства дренажной системы, обычно составляют:

• размер диаметра труб;
• уровень прокладки трубопровода;
• значения уклона трубы;
• плотность геотекстильного фильтра.

И подробнее по каждой статье.

Количество n. 1 – расчетный диаметр труб

Необходимый диаметр трубы рассчитывается с акцентом на расчетные параметры расхода дренажа.

Для строительства частных домов обычно оптимальны трубы диаметром 100 мм. Их стандартная производительность составляет около 7 л / с, что в большинстве случаев вполне соответствует стандартам проектирования.

Между тем, увеличение диаметра слива позволяет покрыть большую рабочую площадь, повышая эффективность системы.

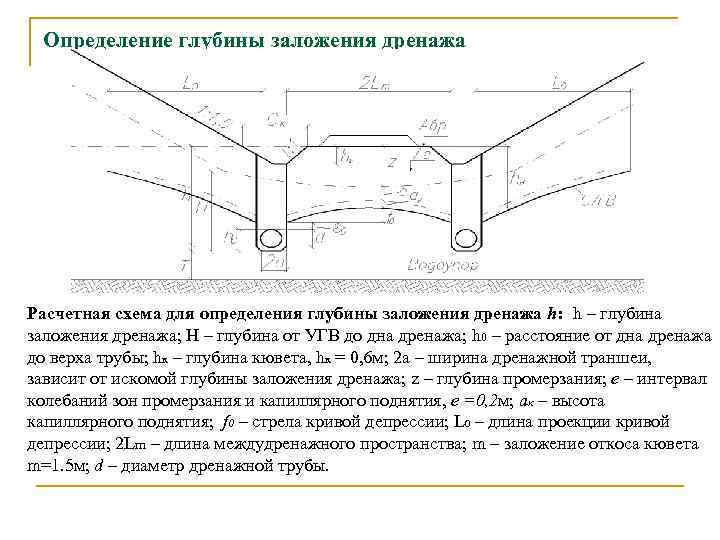

Количество n. 2 – глубина установки системы

Уровень заполнения дренажных труб согласно действующим нормам определяется с учетом двух критериев:

1. Уровень промерзания почвы.
2. Глубина фундамента.

Степень промерзания почвы напрямую зависит от климатических свойств местности. Поэтому этот параметр может отличаться для каждой отдельной территории.

Но в любом случае расчет глубины укладки дренажных труб ведется от точки конечного промерзания грунта с добавлением к этому значению не менее 300-500 мм дальнейшего заглубления.

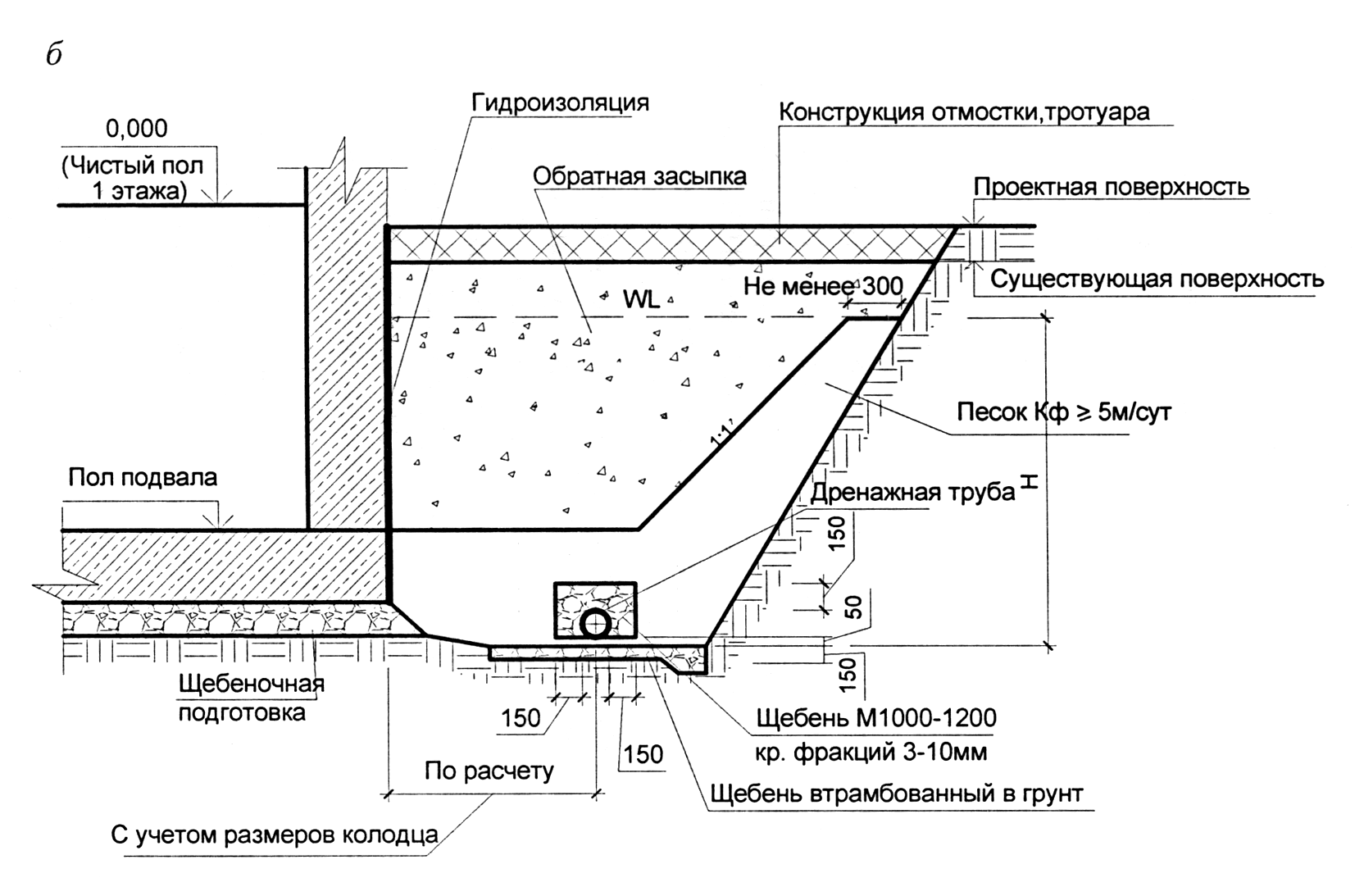

По такому же алгоритму рассчитывается дренаж фундамента, но от конечной точки фундамента.

Количество n. 3 – уклон дренажных труб

Под каким уклоном монтировать трубы водоотведения, нормы СНиП четко указывают. Согласно этим нормам при минимальных значениях уклона слива необходимо учитывать минимально допустимый расход сточных вод.

При этом также установлено, что для труб диаметром 150 мм минимально допустимый уклон должен быть не менее 8 мм на метр длины, а для труб диаметром 200 мм – не менее 7 мм на метр длины. На некоторых участках сетей допускается занижение этих параметров до 7 мм и 5 мм соответственно.

Максимально допустимый уклон дренажных труб на метр длины – 150 мм. Больше этого значения уклон допускается только на водопроводных кранах с длиной крана до 1,5 м.

На нерасчетных участках водостока, где используются трубы диаметром 40-50 мм, допускается уклон до 30 мм на метр длины. А для труб диаметром 85-100 мм и при тех же условиях уровень уклона не может быть больше 20 мм на метр длины.

Если в качестве дренажных элементов используются лотки, то уровень уклона учитывается с учетом такой скорости стока, при которой обеспечивается эффект самоочищения жидкости. Допустимое заполнение лотков не превышает 80% при ширине лотка не менее 20 мм.

Ширина лотков рассчитывается по результатам гидравлических расчетов и зависит от конструктивных характеристик элементов. Однако, если высота лотка превышает 50 мм, ширина не может быть меньше 70 мм.

Фотографии от Образование откоса является обязательным условием при строительстве подземных гравитационных систем, отводящих грунтовые и атмосферные воды, а также очищенных жидких стоков в септиках, создаваемых дренажной линией, зависит от диаметра трубопровода и типа грунта дренаж предназначен для осушения почвенно-растительного слоя, толщина которого обычно не превышает 40 см, уклон должен быть не менее 0,01. Считается, что дренажная система не должна полностью отводить воду от корней растений. Для установки дренажной системы в глинистых почвах уклон должен составлять 0,001. Эта порода практически не способна пропускать воду через свою толщу в нижележащих слоях. При прокладке пути дренажной системы в песчаных грунтах уклон должен быть 0,003, в супеси 0,002 Глубина погружения дренажных труб в коллектор и в раковина определяется на строительной площадке постфактум. Отверстия для установки трубы просверливаются по фактическому входу Дренажная труба с геотекстильной оболочкой Поглощающая яма для дождевой воды и дренажа Точечный отвод дождевой воды для канализации Присоединение дренажной трубы к вращающемуся колодцу Поверхностный дренаж для дренажа почвы Яма для дренажа в коллектор

Количество №4 – Требуемая плотность геотекстиля

Когда конструкция дренажной системы предполагает использование перфорированных гофрированных труб в качестве дренажа, рекомендуется использовать оболочку фильтра из геотекстиля (геотекстиля) вместе с опорой таких труб).

Геотекстильная ткань действует как фильтрующий элемент, предотвращая засорение линии мелкими частицами почвы. Для получения максимального эффекта фильтрации необходим расчет плотности геотекстильного фильтра. Оптимальным расчетным значением для бытовых водоотводов считается плотность 100-150 г / м2.

Выводы и полезное видео по теме

Несколько практических советов по прокладке дренажных труб помогут вам самостоятельно справиться с устройством дренажа на загородном участке.

Защита участков (территорий) от перенасыщения влагой – актуальная задача, которую приходится решать практически в каждом случае строительства. Существующие разработки дренажных систем позволяют решать такие задачи.

Главный момент – рассчитать и выбрать вариант устройства дрен, который бы идеально подходил в каждом конкретном случае.

Планируете обустроить дренаж участка своими силами, но столкнулись с трудностями на этапе проектирования? Задавайте свои вопросы в блоке комментариев – мы постараемся вам помочь.

Или вы успешно соорудили дренажную систему и хотите поделиться опытом с другими владельцами частных домовладений? Пишите свои рекомендации, добавляйте фото под нашей статьей – многим пользователям пригодится ваш опыт.
