Галогенная лампа (накаливания): срок службы, принцип работы, типы

Как пользоваться

От правильной эксплуатации зависит привлекательность светильников в интерьере и срок их службы.

Уход

Раз в год потребуется чистка приборов и проверка целостности электропроводки.
Сухую чистку нужно выполнять, используя хлопчатобумажные ткани.
Не используйте растворители и абразивные средства для очистки.

В случае замены ламп уточните максимально допустимую мощность, это предохранит подсветку от перегревов и возгораний.

Виды галогенных ламп

Внешне элементы отличаются по форме колбы, ее размерам, типу цоколя. По назначению для наружного и внутреннего освещения, для автомобилей, различных промышленных установок, бытового оборудования. Прежде, чем покупать, следует узнать, какие бывают: с привычным винтовым цоколем, под специальные светильники, элементы декора.

Для дома используют следующие виды.

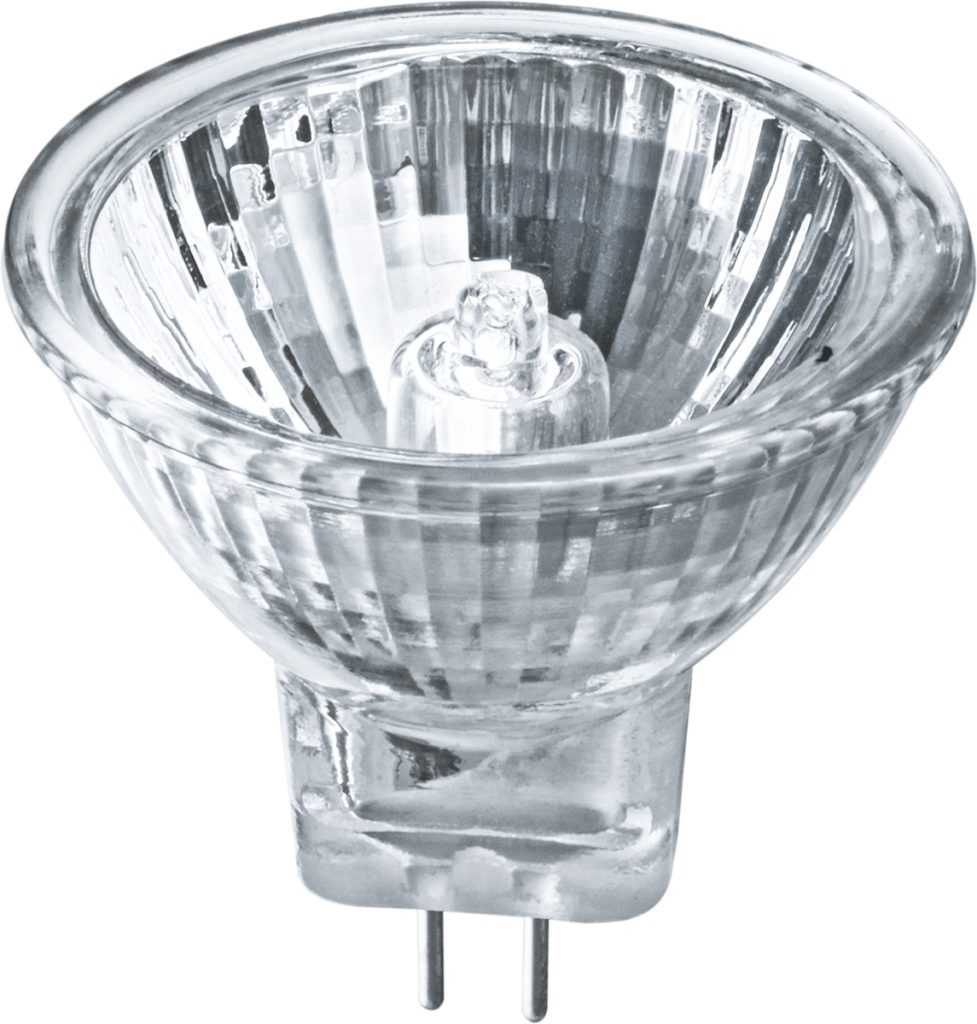

С отражателем

Дизайнеры интерьеров чаще всего используют модели с отражателем. Они имеют плоское стекло, отлично встраиваются под натяжные, подвесные потолки, различные конструкции встроенной, корпусной мебели, ниши.

Точечный свет устройств с отражателем дает локальный поток лучей. При этом не образуются резкие тени. Освещение пространства, предметов равномерное, бестеневое. Популярные модели выпускаются с разными типами отражателей, рассеивателей:

защитное стекло;
алюминиевая фольга;
дихроичный отражатель.

Защитное стекло срабатывает, как фильтр, не пропуская волны определенной длины, а именно ультрафиолетовые лучи. Как результат, мебель из натурального дерева, другие предметы интерьера, разрушаемые солнцем, дольше сохраняют свой внешний вид. Польза и вред от такого освещения определяется преобладанием положительных характеристик.

Листья растений, кожа человека также ограждается от вредных коротковолновых УФ-излучений.

Тонкий алюминиевый отражатель отзеркаливает, усиливает световой поток. Одновременно он экранирует тепло, не позволяя контактам и потолку перегреваться. При использовании светильников с алюминиевыми отражателями пылевые круги отсутствуют.

Дихроичный отражатель пропускает тепло, образованное спиралью и газами, равномерно через боковые поверхности. Рефлектор хорошо отражает свет, не повреждая отделочный материал вокруг галогенной лампочки.

Капсульные

Миниатюрные модели отличаются формой и интенсивностью светового потока. Их охотно используют дизайнеры для подсветки отдельных элементов интерьера, декора, мебели. Колба изготовлена из кварца, прочная, имеет широкий функционал. Капсульная галогенка работает в системе умный дом. Специальные добавки регулируют излучение, не пропуская определенные волны, например ультрафиолет. Свет не имеет теней, резких переходов, приближен к натуральному.

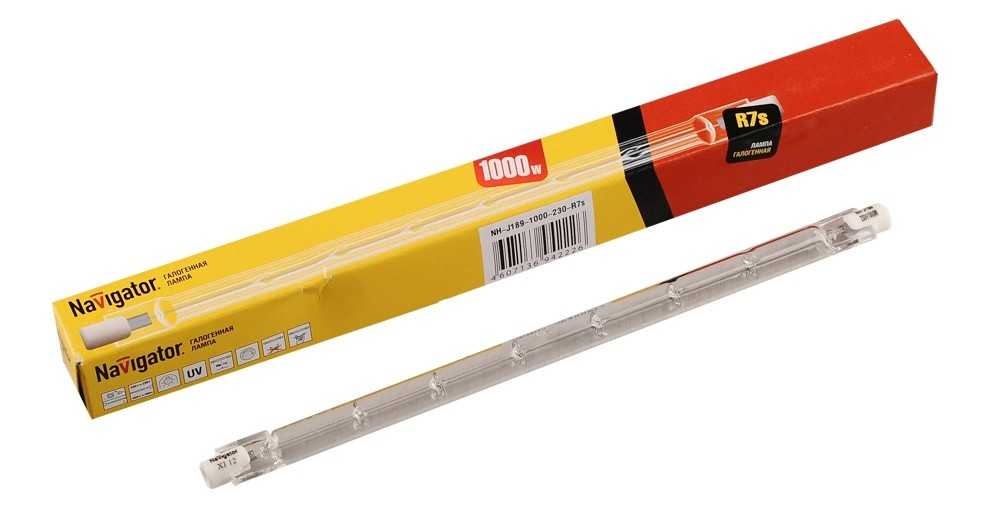

Линейные

Напоминают формой старые неоновые лампы, длинные цилиндры с двумя цоколями по краям. Они работают от бытового сетевого тока. Имея малые габариты, создают мощный, рассеянный во все стороны поток света.

Снаружи линейные лампы используют для освещения больших площадей. Дома их устанавливают в светильники с подходящими патронами.

Внешняя колба

Внешне похожи на лампы накаливания. Стеклянная груша со спиральным цоколем. Могут вкручиваться в классические патроны. Внутри вместо спирали галогенная капсула. Наружная колба защищает внутренний источник света от механических повреждений и пятен жира, который остается при прикосновении пальцев.

Внешняя колба на 35-40% увеличивает яркость, продлевает срок службы до 2000 часов. Галогенная модель на 50 Вт эквивалент лампы накаливания 75 Вт.

Основные виды галогенок

Существует пять основных видов галогеновых светильников. Они отличаются друг от друга по устройству и принципу излучения:

Классические бытовые галогенные лампы с вольфрамовой спиралью и кварцевой колбой. Подобные светильники относятся к классу двухцокольных, обычно их используют для освещения больших площадей в доме или квартире. Нить в этих устройствах закрепляется на прочных металлических держателях, что позволяет ей выдерживать серьезные нагрузки, падения и воздействия. Классические галогенки мощностью до 500 ватт можно располагать как угодно (горизонтально, вертикально, под углом). Галогенки с мощностью более 500 ватт устанавливают только в горизонтальной плоскости с углом отклонения не более 4 градусов. Подобные лампы светят ярко, долго не перегорают, выдают стабильный белый свет и не деградируют со временем. Обычно их используют для освещения комнат, офисов, магазинов, витрин, различных объектов (в том числе и наружных), рекламных вывесок и щитов.
Капсульные светильники. Имеют небольшой размер, что позволяет устанавливать их практически в любом месте. Им не нужен полноценный корпус, как предыдущим лампам и специальные отражатели (они напыляются на заднюю часть светильника). Их применяют для декоративного освещения, создания акцентов и романтической обстановки, точечной подсветки различных элементов в торговле и рекламе.
Капсульные галогенные лампы накаливания 220В с отражателем из стекла. Похожи на предыдущие устройства, используются для точечной или акцентированной подсветки, для монтирования в мебель или освещения периметра.
Светильники низкого напряжения. Устройства работают от понижающего трансформатора, что обезопашивает их использование. Как правило, они имеют алюминиевый отражатель и применяются для освещения подвесных потолков, арок, различных полок и декоративных конструкций.
Устройства со стеклянным параболическим отражателем. Дополнительно на отражатель наносят слой алюминия, что защищает его от перегрева и позволяет создавать интересные декоративные эффекты. В качестве защиты светильника используют рифленое стекло, которое при работе преломляет свет и создает мерцающий и рассеивающий эффект. Эти устройства используются для тематического и акцентного освещения, а также для освещения жилых помещений. Иногда их применяют для уличной подсветки, но в этом случае лампу нужно устанавливать во влагозащищенный корпус, хорошо рассеивающий тепло.

Классическая точечная лампа-галогенка

Отметим, что мощность галогеновых ламп ниже, чем обычных, поэтому они потребляют меньше энергии, но при этом у них отличная цветопередача и светоотдача.

Галогенки можно сочетать с выключателями, позволяющими регулировать освещенность, они безопасны для человека в отличие от люминесцветных, содержащих пары ртути.

Во время эксплуатации галогенки не теряют яркость и светят так же, как и в первый день покупки. Спектр подобных светильников максимально приближен к естественному, поэтому если вам нравится холодный люминесцент, то старайтесь подобрать более белый свет.

Впрочем, любителей мертвого белого света немного, а в галогеновом освещении вещи, кожа и предметы выглядят наиболее естественно, не теряя своего природного оттенка.

Устройство галогенной люстры

Вольфрамовая нить имеет активное сопротивление

В состав люстры с галогенными лампами входят:

Декоративный корпус.
Стеклянные и пластмассовые отражатели.
Лампы.
В комплект поставки к люстре идет понижающий напряжение трансформатор — с 220 В до номинального, для выбранных лампочек.

Понижающий трансформатор напряжения

Для подключения светильника понадобятся:

Люстра с галогенными лампочками.
Понижающий трансформатор, с требуемым выходным напряжением.
Клеммы для стыковки проводников.

Клемма «Ваго»

Для подключения галогенной люстры через трансформатор к сети можно воспользоваться схемой:

Схема подключения светильника с одной лампой

По этой схеме можно подключить галогенную люстру с одной лампой. Если элементов несколько, то они подключаются параллельно, запитываясь все от того же трансформатора. Если мощности требуется больше, то в схему может включаться и второй трансформатор, подключенный параллельно первому.

Для правильного подключения всех проводов, нужно четко выполнять последовательность их соединения. На схеме подключения шести светильников, подключаемых к двум понижающим трансформаторам, которые питаются от электропроводки напряжением 220 В, инструкция состоит в следующем:

Монтаж на гипсокартонный потолок

По правилам безопасной эксплуатации электрических приборов, выключатель обязательно должен разрывать фазный проводник, который на схемах обозначается чаще красным или коричневым.
Нулевой провод, окрашенный голубым цветом, присоединяется сразу на клеммные соединения, расположенные на понижающих трансформаторах.
Зажимные винты замаркированы буквами: L — для фазы; N – для ноля. Это облегчает работу электрика.

С завода люстра укомплектована всеми блоками

Не стоит коммутировать провода над подвесным потолком, для экономии на длине проводников. При появлении плохого контакта в месте соединения клемм, понадобится разбирать потолок, для зачистки и последующего соединения проводов.

Типы светильников для натяжных потолков

Производители представляют широкий выбор разных элементов, которые могут быть встроенными или подвесными. Можно выбрать не только форму, цвет, но и дизайн светильника, который необходим для завершения оформления интерьера.

Заранее стоит позаботиться о способе включения, выключения и изменения интенсивности светового потока – от этого многое зависит, насколько удобно будет использование дополнительных источников.

Рассмотрим несколько типов светильников, подходящих для натяжных потолков.

Точечные элементы

Точечные элементы — универсальные устройства, которые позволяют оформлять потолок в любом дизайне. С помощью них можно создать необычный дизайн, например, звездное небо или водопад. Элементы могут полностью сливаться с полотном, даже немного выступать за поверхность. К тому же они имеют поворотные механизмы, предназначенные для регулирования потоков света или смены его интенсивности.

Точечные элементы освещения

Корпус таких ламп изготавливается из материалов, препятствующих теплообмену между лампой и полотном потолка. Лампы безопасны и могут быть использованы в любых комнатах, включая ванную, туалет и кухню.

Рассмотрим преимущества точечных элементов:

разнообразие форм и расцветок корпуса;
возможность сочетания с любыми стилями интерьера;
простота установки;
нет ограничения в количестве;
малый нагрев ламп;
доступная цена.

Подвесные светильники

Подвесные светильники — осветительные приборы, которые изготавливаются в виде классической люстры или в наборе из одного большого элемента и нескольких маленьких, но в едином дизайне.

Подвесные светильники имеют небольшой вес, плафоны из разных материалов. При выборе оборудования исключается и направление светового потока вверх, и они устанавливаются на расстоянии не менее 20 см от полотна, что исключает выгорание материала.

Подвесные светильники

Преимущества подвесных элементов:

разнообразие дизайна;
широкий угол светового потока;
возможность регулировки интенсивности, а также высоты и направления;
совместимость с любыми лампами;
легкость замены перегоревшего элемента на рабочий.

К подвесным светильникам можно отнести трековые системы. Они монтируются на потолке и могут двигаться по направляющим, что позволит перемещать лампу этой системы в нужное место.

Подвесной тип будет удобен не только в ванной комнате, кабинете, но и в зоне отдыха в гостиной. Разнообразие модельного ряда позволит создать единую композицию с основным источником света.

Споты

Споты обеспечивают направленный световой поток и могут регулироваться под нужным углом. Они могут успешно использоваться в интерьере любого помещения, что позволяет сделать спот как основным типом освещения, так и дополнительным.

Спот

Преимущества применения спотов:

компактность прибора;
возможность комбинирования с другими элементами;
удобство локализации прибора;
возможность установки в неограниченном количестве;
широкий выбор форм, дизайнов и материалов плафонов.

Идеальный спот — осветительный прибор, который не нагревается до критических температур и при необходимости легко меняется. При монтаже на потолке нужно использовать встраиваемые модели спотов или накладные.

Правила подключения ламп

Принципиальное значение имеет тип светильников, в которые планируется монтировать лампы. По типу крепления конструкции бывают различные.

Подвесные. В быту их называют люстрами. Беспроигрышный вариант практически для любого интерьера.

Можно монтировать лампы всех типов, т.к. расстояние до потолка достаточное, чтобы избежать сильного нагрева материалов. Установка – простейшая. Цены могут колебаться в зависимости от модели, производителя, дизайна.

Накладные. Для таких конструкций требуется подвести закладную базу с электропроводкой до монтажа натяжного потолка. Потом ставят специальные кольца, в которых закрепляют светильники. Для них лучше всего подойдут светодиодные лампы – с минимальной температурой нагрева. К плюсам стоит отнести невысокую стоимость конструкций.

Встраиваемые. Отличие от накладных светильников только в способе установки и наличии декоративной панели, благодаря которой оформление прибора почти неотличимо от поверхности натяжного потолка.

Преимущество – дешевизна конструкций. Идеальный вариант для офисных помещений, минималистских интерьеров. В зависимости от количества источников света различают точечные и каскадные светильники. В приборы первого типа монтируют только одну лампу, а второго – несколько.

Точечные конструкции приходится устанавливать рядами из-за скромной зоны освещения. Каскадные отличаются обширным дизайнерским потенциалом. Благодаря им можно создать красивые эффекты.

Различают статичные и поворотные светильники. Названия отражают особенности конструкций: первые неподвижны, а вторые позволяют регулировать направление излучения.

При монтаже приборов учитывают назначение освещения. Если оно общее, то оптимальный угол излучения должен быть 60–90 градусов. Если местное (зонированное) – от 40 градусов

Имеет значение также тип материала, из которого изготовлено полотнище самого потолка. Если это ткань, то выбор ламп практически неограничен, а вот на ПВХ-пленку лучше установить светодиодные приборы.

Какие бывают галогенки?

Галогеновые лампы для разных типов люстр и светильников

Галогенная лампа представляет собой обычную лампу накаливания, в которую вместо кислорода закачали специальные газы, позволяющие продлить жизнь лампочки, а также снизить расход электроэнергии (не так эффективно, впрочем, как энергосберегающие). Для максимального эффективного использования таких ламп разработаны специальные люстры, позволяющие работать галогенке как на переменном, так и на постоянном токе. Так срок службы одной лампы в специальной люстре может быть продлен до 8000 – 12 000 часов, что, согласитесь, даже больше светодиодных образцов.

Галогеновые люстры различают по мощности, типу цоколя, типу тока (постоянный, переменный, комбинированный) и, конечно же, по внешнему виду. Чем больше помещение – тем крупнее необходима лампа. Так, для малогабаритной кухни или ванной комнаты достаточно мощности от 80 до 100 Вт. Для более крупной кухни или маленькой комнаты подойдет галогенная люстра с показателем от 120 до 150 Вт, а вот в гостиную нужна крупная модель с пультом и мощностью до 300 Вт. Также можно установить несколько маленьких светильников («точечных», например).

Вторым мы указали тип цоколя. Для точечного освещения могут использоваться малые типоразмеры MR11, MR16, а также 12-ти и 24-вольтные цоколи G4, GU 5.3, GY 6.35 и пр. На рынке наиболее популярны лампы со средним размером цоколя (G9, GU10 и подобные), которые рассчитаны на мощность в 110-220 вольт. Доступны варианты как для т.н. «цоколя Эдисона» Е14 и Е27 (т.е. обычной лампочки), так и линейные модели R7 самой разной длины. Все это, так или иначе, определяет внешний вид люстры.

По принципу свечения

Практически все существующие технологии создания источников света применяются и в точечных светильниках. А это значит, что в один и тот же осветительный прибор может устанавливаться галогеновая, люминесцентная или светодиодная лампочка.

И здесь можно много писать о плюсах и минусах каждого типа, когда и какие выбирать, но я это не стану делать. Ведь сейчас, самыми безопасными, экономичными и долговечными, при схожих прочих характеристиках, являются светодиодные лампы (LED) – я советую выбирать всегда их – это оптимальное решение.

– Потребляемая мощность

– Световой поток

– Диапазон рабочих температур

– Степень защиты

– Цветовая температура

– Срок службы

– Рабочее напряжение питания

– Вес и Габаритные размеры

– Другие характеристики светодиодных ламп

Это вся информация о лампочках точечных светильников, которую нужно знать при выборе новых или замене перегоревших

В одной из следующих статей я подробно расскажу, как менять лампы с разным видом цоколей, какие есть особенности, на что следует обратить внимание. Подписывайтесь на нашу группу Вконтакте, следите за выходом новых материалов

Монтаж точечных светильников: подготовка

Сам процесс установки системы освещения состоит из трех этапов:

монтаж электропроводки;
вырезание отверстий в гипсокартоне;
монтаж и подключение светильников.

Каждый из них будет представлен в виде пошаговой инструкции, но для начала рассмотрим, какие инструменты и материалы необходимы для этого дела.

Во-первых, очевидно, что понадобятся сами светильники. Во-вторых, нужны соединительные провода, причем желательно взять кабели с разными цветами изоляции для фазового провода, нулевого и заземления. Соединять их между собой можно как с помощью клеммных колодок, так и с помощью простой скрутки, спайки и обжима. Для обеспечения пожарной безопасности вам понадобится гофрированный кожух из негорючего материала, в который будет укладываться проводка.

Разумеется, для монтажа системы точечных светильников понадобятся выключатели и, если это необходимо, регуляторы мощности. Для галогенных ламп также понадобится понижающий трансформатор, а для светодиодов – драйвер тока. Трансформатор должен иметь допустимую мощность выше на 20-25% мощности осветительной сети, таким образом, вы будете иметь резерв на случай внештатных ситуаций или добавления светильников к уже имеющимся.

Драйвер тока для светодиодов

К инструментам, необходимым для монтажа точечных светильником, относятся:

плоскогубцы, кусачки и обжимные клещи;
линейка, рулетка, карандаш или маркер;
нож с коротким лезвием для зачистки кабеля;
индикатор фазы напряжения;
дрель (или шуруповерт) и коронка, с помощью которой будут вырезаться отверстия в гипсокартоне под светильники;
лестница-стремянка;
набор отверток.

Где используются галогенные лампы?

Галогенные лампы – это долговечные и яркие осветительные устройства, которые стойки к перепадам температуры и напряжения. Колбы галогенных ламп выполнены из жаропрочного и стойкого к механическим повреждениям кварца, благодаря которому эта лампа выдерживает большие перепады температуры и может иметь различные размеры от больших до самых миниатюрных. Поэтому они получили широкое применение в осветительных приборах автомобилей и другого транспорта.

Галогенные лампы достаточно часто и широко применяют и в быту. Их встраивают в различные системы натяжных или подвесных потолков, а также используют при устройстве точечного освещения или организации различного рода подсветок, устанавливают в люстры и различные светильники. Наиболее часто применяют при проведении фото и видеосъемок используя галогенные прожектора и другие осветительные приборы на их основе.

Начнем с потолков

Натяжные потолки сегодня стали довольно популярным и частым явлением в наших домах и квартирах. По распространенности они сравнимы разве что с гипсокартонными конструкциями.

Поливинилхлорид, которые является основой такой пленки, довольно плохо переносит нагрев после своей установки. Поэтому здесь и возникает необходимость в правильном подборе истопника света для люстр и точечных светильников, которые в дальнейшем будут установлены на конструкции для освещения помещений. Неправильный подбор лампочки или неверное размещение люстр (бронзовых, хрустальных и т.д.) может привести к повреждению натяжных потолков. Используя лампочки, которые обладают способностью сильно нагреваться, вы можете легко повредить хрупкую структуру поливинилхлорида.

Если обобщить, то такое повреждение возможно в следующих ситуациях:

неправильно подобранный источник света. Это самая главная причина, по которой чаще всего портится красивая глянцевая поверхность натяжных потолков. В ситуации с таким потолком специалисты рекомендуют использовать только энергосберегающие лампочки;

Люстра на натяжном потолке

установка плафонов таким образом, что они светят вверх, на покрытие натяжных потолков. Если плафоны будут размещены именно так, а не вниз, то тепловой поток станет концентрироваться на пленке, а не рассеиваться в пространстве комнаты. Это опять-таки приводит к появлению дефектов на полотне.

Самым лучшим и простым в реализации вариантом, который позволит избежать повреждения поливинилхлоридной пленки потолочной конструкции, является использование энергосберегающие источники света.

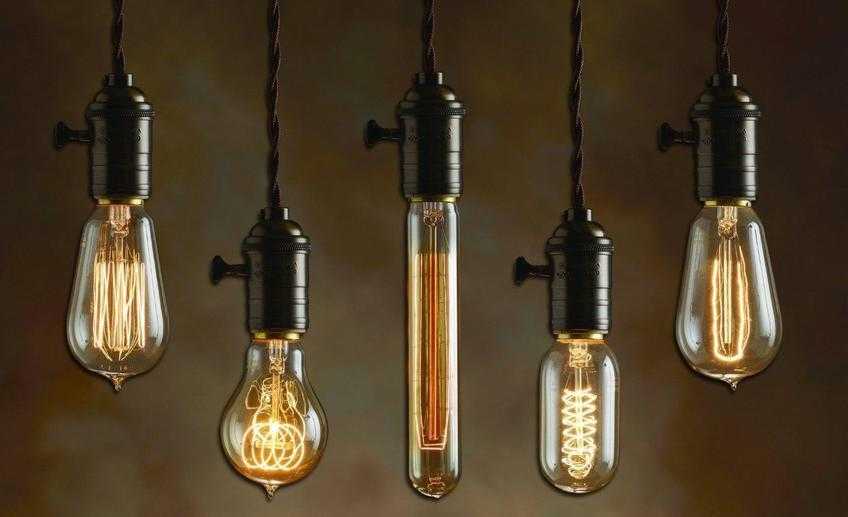

Выбираем лампу по типу колбы

Для замены лампы в светильнике нужно знать не только тип цоколя, но и форму самой лампы. Для некоторых люстр требуются лампы только определенной формы, чтобы сохранить стилевое единство. Форма лампы не влияет на её технические характеристики и учитывается в основном при создания дизайна помещения.

Сегодня существует несколько популярных типов колб ламп, которые обозначаются латинской буквой и цифрой. Буква указывает на тип колбы, а цифра — на её диаметр в самом широком месте. Диаметр может считаться как в миллиметрах, так и в восьмых долях дюйма.

Самый распространенный тип колб — грушевидная лампа — обозначается буквой А. Также лампа имеет обозначение ЛОН — лампа общего назначение. Чаще всего встречаются виды — А67, А60, А55.

Следующий популярный тип — конические лампы . Им для обозначения присвоены буквы B и С(conical). Эти лампы похожи на свечи, есть даже отдельные виды, у которых верхняя часть имитирует пламя свечи, они имеют обозначение СА. Закрученные лампы помечаются как CF. Два последних типа чаще всего используются в классических светильниках, где вместо плафонов — имитации свечей.

Лампа в форме шара — globe — обозначается буквой G. Самые распространенные диаметры лампа:G60, G80, G90. Эти лампы подходят для небольших широких плафонов.

Колба имеющая форму гриба обозначается буквой М, представляет собой часть сферы, которая постепенно становится цилиндром. Лампам, у которых часть сферы становится конусом, присвоена буква К. Применяется в основном для потолочного освещения.

Во встраиваемых светильниках чаще всего используют лампы формы R. Их называют рефлекторными или «зеркалками» . Такие лампы отличаются ограниченным углом свечения.

Лампы с формой, которой присвоена буква T, напоминают цилиндры . Чаще всего распространены лампы T3, Т4, Т20, Т30, Т37. Используются в настенно-потолочных светильниках и подсветке.

В продаже можно встретить лампы совсем нестандартных форм. Чаще всего в обозначении формы колбы они имеют дополнительную букву:

А — указывает на наличие углового ответвления на конце лампы, чаще всего встречается в лампах канонической форма (СА);

С — дополнительный конус в лампе (например, СС);

D — говорит о наличие углубления или выпуклости;

F – наличие наплыва на лампе (СF);

L – линза на конце лампы;

S — продолговатый цилиндрический участок на промежутке от цоколя до окружности;

T — свидетельствует о наличие цилиндрического окончания после округлости;

W – спираль на лампочке

X – особенная форма (например, геометрическая).

В мире существует несколько десятков типов колб ламп. Мы рассказали о самых распространенных.

Как выбрать потолочные светильники

При покупке обращают внимание на следующие особенности:

разновидность ламп — предпочтительнее светодиодные;
«возраст» модели — чем современнее разработка, тем меньше места она занимает в межпотолочном пространстве;
форма — некоторые специалисты отдают предпочтение круглым светильникам, поскольку считают, что квадратные закладные и термокольца хуже справляются с нагрузкой, причем свойства ухудшаются с увеличением размера прибора;
маркировка для светильников в ванну — должна быть не ниже IP44, и чем выше показатель, тем лучше защита от проникновения влаги;
ширина «юбки» врезного светильника — выбирают не меньше 1 см, иначе будут видны термокольца;
угол (в зависимости от поставленных задач) — создает направленный луч или рассеянный световой поток;
дизайн — должен гармонировать с другими осветительными приборами и с интерьером в целом.

Также обращают внимание на производителя. Не стоит брать контрафакт, стремясь сэкономить

Продукция неизвестного производителя скорее всего, прослужит в разы меньше.

Одни устройства питаются от сети 220В, другие низковольтные — 12В или 24В. Первые устанавливают в обычных «сухих» помещениях, вторые подходят также и для мест с повышенной влажностью — ванны, сауны. Для низковольтных приборов в схему включают трансформатор, преобразующий стандартное напряжение бытовой сети.
