Детальная информация о фото барабане в картридже принтера

Основные стадии очистки фотобарабана

Большинство моделей можно очистить вручную, достаточно просто соблюсти определенный алгоритм действий, выполняя их аккуратно и тщательно. В первую очередь, аппарат отключается от электросети, после чего открывается крышка и вынимается картридж. Далее следует отодвинуть защитную шторку, обеспечивающую защиту от повреждений. Преимущество заключается в том, что основной компонент вытаскивать из картриджа вовсе не обязательно, все манипуляции с легкостью проводятся на месте – именно так действуют многие мастера. Главное – своевременно проворачивать барабан по мере очистки и не совершать резких движений.

Как очистить струйный принтер

Струйный принтер имеет свои специфические болячки. В нем намного больше разных запчастей, чистку которых необходимо будет произвести. Рассмотрим каждый элемент детально.

Картриджи и СНПЧ

Самым проблемным считается картридж. Во многих моделях устройств их может быть сразу несколько. Как минимум черный и один или три цветные. Каждый требует ухода и промывки. Произвести таки процедуры можно двумя абсолютно разными способами. Первый вариант предполагает использование специального программного обеспечения для таких целей, а второй — физических усилий.

Если засох картридж струйного принтера Детальное описание действий по промывке и чистке в домашних условиях.

Система непрерывной подачи чернил менее требовательна, но тоже требует к себе незначительного внимания

Если качество печати падает, то, в первую очередь, обратите внимание на наличие воздуха в трубках подачи краски. Еще одной проблемой может быть засорение воздушного фильтра. Проблемы необходимо устранить

Сделать это можно самостоятельно

Проблемы необходимо устранить. Сделать это можно самостоятельно.

Чистка поддона, роликов и сопел через специальную программу

Когда на листе бумаги после печати начинают появляться следы краски, которых там быть, понятное дело, не должно, то «привет» Вам передает поддон принтера. Он явно нуждается в чистке. А если устройство стало плохо захватывать или протягивать во время печати бумагу, то неприятности явно с роликами подачи

Уделить внимание нужно им в такой ситуации. Со временем они могут забиваться пылью или вовсе стереться. В случае стирания зубцов необходима будет их полная замена

В случае стирания зубцов необходима будет их полная замена.

Для очистки поддона и роликов струйного принтера применяйте программное обеспечение для таких целей. Оно может быть установлено уже на компьютер автоматически, когда устанавливали драйвера. В некоторых случаях установку произвести нужно самому. Скачать такое ПО легко на сайте производителя Вашего аппарата. Чтобы попасть в раздел «Обслуживания», где и производятся все манипуляции, нужно найти свою модель в списке в разделе панели управление «Устройства и принтеры». Нажать на нем правой кнопкой мыши и выбрать пункт «Свойства принтера».

Для чистки сопел используйте пункты меню «Очистка» и «Глубокая очистка». Сопла струйного принтера намного чувствительней любой другой части устройства. Они способны засоряться или засыхать после незначительного простоя, потому программный метод очистки помогает не всегда, но произвести такую процедуру рекомендовано. В большинстве случаев, дело часто доходит до физических манипуляций. Как один из первых вариантов что-то попробовать, такой способ подходит всем пользователям техники.

Памперс

Памперс в струйном принтере — это специальный абсорбер, который помогает принтеру долгое время оставаться чистым. Памперс изготовлен из специального поролона или войлока, имеющего свойство хорошо впитывать краску. Это предотвращает ее попадание внутрь печатающего устройства и его отдельные элементы. В итоге от засохшей краски чистить приходится только абсорбер. Если есть лишние деньги, то вымывать памперс необязательно, его можно легко купить в любом компьютерном магазине или заказать по интернету. Единственный минус — стоимость.

Эта штука намного требовательней в очистке, но все под силу даже неопытному, в этих делах, человеку. Чтобы очистить выполните такой список процедур:

1. Откройте крышку принтера.
2. Извлеките памперс.
3. Положите его в заранее подготовленную емкость с теплой водой.
4. Дайте незначительное время на отмокание засохшим краскам.
5. Далее нужно выжать воду.
6. Промывайте под струей воды до полного вымывание красок.
7. Высушите изделие.
8. Поставьте обратно на его место в принтере.

Решение ошибки «Абсорбер чернил полон» в принтерах Canon Рассказываем, что делать в ситуации с проблемой переполненного памперса.

Сброс памперса Epson специальной программой Подробная инструкция для владельцев устройств Эпсон.

Что это

Физически фотобарабан — это круглый цилиндр длинной формы. Его диаметр составляет несколько сантиметров, а длина начинается от двадцати сантиметров и зависит от модели и типа печатающего устройства, где тот используется. Внутри он ничем не заполнен, а по краям можно заметить пластмассовые шестерни. Производится из металла и в 99% случаев это алюминий. Сверху он покрывается специальным слоем диэлектрика. Тот, в свою очередь, имеет одно простое свойство — под воздействием лазерных лучей менять электрическое сопротивление в сторону падения.

Ранее таким проводником был селен. Но тот уже практически не используется в производстве барабанов для картриджа принтера. На смену ему пришли другие органические соединения. Каждый производитель использует свой «рецепт» и держит его втайне от конкурентов. Но также сегодня очень распространены фотовалы с покрытием аморфным кремнием.

Покрытие фотобарабана очень чувствительно к свету от любого источника. Потому не стоит часто засвечивать его поверхность, а при транспортировке использовать специальные пакеты. Если все же уберечь не удалось, то первые экземпляры распечаток будут с черными зонами, которые со временем пройдут сами по себе.

Драм картриджЧто это такое и где применяется.

Каково устройство фотобарабана

Фотобарабан представляет собой специальный вал, на который нанесено селеновое покрытие. Вал, как правило, имеет светло-зеленый или светло-синий цвет.

Световое изображение проецируется на это покрытие. Тонер, то есть специальный порошок, прилипает на засвеченный участок. Затем этот порошок барабан переносит на бумагу. Тонер при попадании на бумагу начинает плавиться и закрепляться с помощью нагревателя.

Как долго может быть использован барабан? В идеале ресурс фотобарабана достаточно большой. Он составляет до 12 тысяч страниц печати. Ресурс барабана первым делом зависит от четырех факторов. Речь идет о типе тонера, качестве бумаги, температуре и влажности помещения.

Фотобарабан может выйти из строя намного раньше. Обычно в этом виноваты сами пользователи. Это по их вине в него попадают разные предметы типа скрепок. Вот почему рекомендуется перед тем, как приступить к печати, внимательно все осмотреть и принять меры, чтобы не допустить попадания в принтер вместе с бумагой каких-либо мелких деталей.

Для профилактики вал с селеновым покрытием нужно время от времени чистить. Поскольку на нем могут остаться частички тонера.

Сброс картриджа TN-1075

Картридж TN-1075 является довольно распространенным в лазерных принтерах Brother. Он устанавливается, к примеру, в такие модели аппаратов, как: DCP 1510r, dcp 1512r, MFC-1810R (1815R), HL-1110R (1112R).

Чтобы сбросить счетчик на картридже TN-1075, существует 2 способа, которые применяются в зависимости от того, стоит ли у вас стартовая модель, которая не имеет шестеренки в форме полумесяца, или уже куплена сменная.

Стартовый картридж

Итак, если в принтере brother появилась надпись: “Замените тонер”, то поступите, как указано ниже.

1. Освободите лоток от бумаги и достаньте модуль из аппарата.
2. Отделите картридж от драм-юнита, нажав синюю клавишу справа.
3. Вставьте драм-юнит обратно в принтер brother. В левой его части можно наблюдать отверстие, из которого виднеется кнопка обнуления.
4. Чтобы нажать на этот флажок, существует только один способ. Дотянуться до него получится только через лоток, в который вкладывается бумага. Вы должны запомнить, где находится флажок, поскольку сброс будет происходить при закрытой крышке.
5. Зная, где кнопка, нажмите на нее и прикройте крышку агрегата. Не бойтесь, что с вашим пальцем что-то случится — в этом месте нет движущихся частей. Итак, после закрытия крышки, включится двигатель. Как только вы услышите его работу, сразу отпустите кнопку и через 1 секунду нажмите ее снова. Подождите в таком положении, пока двигатель не остановится.
6. О том, что операция удалась, вы можете определить по миганию зеленого светодиода. Если этого не произошло, то повторите все сначала.
7. Вставьте картридж в драм-юнит. На этом обнуление счетчика в принтере brother закончено.

Покупной картридж TN-1075

Кроме того, что счетчик можно скинуть с помощью кнопки, существует еще один простой способ обнулить принтер brother.

1. Отсоедините картридж от драм-юнита и открутите боковую крышку со стороны, где виднеются шестеренки.
2. Аккуратно снимите крышку, чтобы шестерни не высыпались. Вам потребуется вытащить всего лишь одну шестеренку, как показано на следующем рисунке.
3. Далее, вы увидите шестерню в форме полумесяца, которую нужно повернуть до упора, как показано на фото ниже.
4. Теперь можно вставить на место шестерню, ранее извлеченную.
5. Аккуратно закройте крышку, чтобы шестеренка в форме полумесяца не сместилась.
6. Прикрутите крышку и вложите картридж в драм-юнит.

После всех этих действий, поместите модуль в принтер.

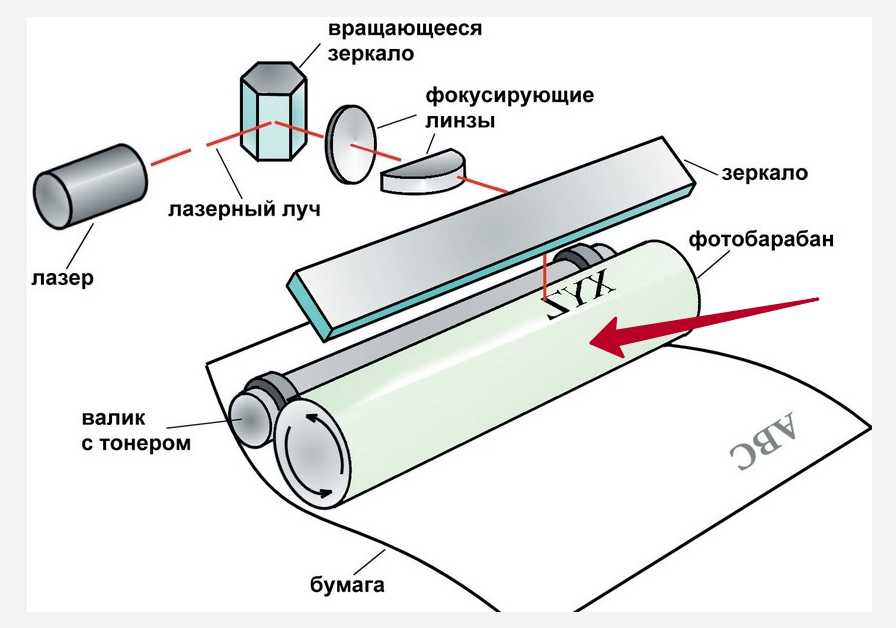

Как работает

• На первом этапе проходит заряд электростатическим полем, что способствует отталкиванию тонер-порошка от его поверхности.
• Потом от света лучей, созданных лазерами принтера, происходит засвечивание поверхности вала в нужных местах, таким образом создается рисунок с противоположным зарядом. К тем местам красящее вещество теперь легко «приклеивается».
• Лист бумаги проходит через барабан и вследствие чего краска оказывается уже на нем. Одновременно заряд фотовала изменяется, что способствует его готовности к началу нового процесса печати.
• Потом лист попадает в печку, где порошок «прилипает» к бумаге. Но это происходит только в тех местах, где луч лазера изменил заряд поверхности фотовала.

Как вручную сбить счетчик

Если возможности использовать встроенное меню на корпусе нет или предыдущий способ не дал результата, то есть еще один универсальный вариант выхода из сложившейся неприятной ситуации — обнулить принтер Brother вручную.

Нам нужно активировать специальный датчик сброса, расположенный на картридже.
Отключите принтер от компьютера или ноутбука, в зависимости от типа ПК, который используете.
Подайте питание на устройство.
Уберите в сторону всю бумагу из лотка.
Теперь нужно добраться до самого картриджа.
Откиньте крышку, за которой тот находится. Это может быть верхняя или передняя боковая заслонка.

Ближе всего к Вам будет держатель. За него берите расходник и вытягивайте изнутри.

Теперь разделите картридж на две части: тонер-тубу и фотоэлемент с держателем.

Фотобарабан верните внутрь аппарата.
Теперь главный момент

Обратите внимание на левую нижнюю часть открытого принтера. Именно здесь находится наш датчик.

Протяните левую руку через лоток, где была бумага, и нажмите на датчик.
Правой рукой закройте крышку принтера

Как только, тот начнет работать отпустите датчик на несколько секунд и снова зажмите.
Теперь удерживайте пока устройство не закончит процесс подготовки к печати и перестанет издавать любые звуки.
Последним шагом будет соединение тонера с фотовалом и вставка полноценного картриджа внутрь принтера.

Как же работает фотобарабан и каковы его функции?

После получения задания о печати, фотобарабан картриджа заряжается электростатическим полем и получает способность отталкивать микрочастицы тонера. Затем лазерный луч прорисовывает на поверхности фотобарабана копию текста или изображения, отправленного на печать. В тех местах, где лазер касается поверхности фотобарабана, появляется положительный заряд, который притягивает к себе частицы тонера. После этого на глянцевой поверхности фотобарабана формируется будущее изображение, которое впоследствии будет перенесено на лист бумаги.

С течением времени, и если мы несколько раз пополнили наш тонер, возможно, мы начнем получать плохое качество в наших печатных документах. Это может быть так, что блок цилиндров не полностью поврежден, если мы видим, что страницы, даже последние выходят, имеют хорошее качество и наполняют наши потребности, тогда пришло время очистить цилиндр и сэкономить деньги что нам нужно будет купить еще один новый цилиндр.

Не очищайте цилиндр от воздействия солнца, это повреждено без средств защиты. Мы снимаем захват с цилиндрическим узлом на одном конце, это мы ищем средство для снятия цилиндра, чтобы выставить поврежденный резервуар с тонером. Поврежденный резервуар с тонером представляет собой количество пыли, которое используется для печати, которое не прилипает к бумаге, это называется поврежденным резервуаром для тонера, потому что он не используется снова, когда он проходит в поврежденный резервуар для тонера, он смешивается с кусками бумаги и пыли, взятых из среды, где расположен принтер, если мы вернем его в тонер, мы получим очень бледные и беспринципные страницы.

Прокатываясь по листу бумаги, фотобарабан переносит на него частицы тонера, и изображение с фотобарабана переносится на бумагу. Но это изображение ещё не устойчиво и при механическом надавливании размазывается, теряет свою структуру. Для закрепления тонера бумага попадает в специальную печку, в которой тонер под воздействием высоких температур вплавляется в бумагу.

Теперь приступайте к разборке и очистке всего поврежденного депозита с тонером, если у нас есть вакуум намного лучше, рекомендуется покрыть все дыхательные пути, мы избегаем того, чтобы пыль между нашим телом могла вызвать проблемы с дыханием даже аллергии.

Мы удаляем все очень тщательно, проверяя, где каждая часть идет, мы голосуем пыль в месте, где ее нельзя очистить с течением времени, даже рекомендуется, чтобы она была в сумке и запечатала ее после ее броска. Очистите все детали, которые вы можете использовать с влажной тканью, сделайте это так, чтобы кусочки не окрашивали страницы, в этом случае это не было бы для пролития пыли, если бы не потому, что куски грязные, помните, как каждая часть идет, и все они снова помещают на его месте. Если вы можете сделать фотографии всего процесса намного лучше, это поможет запомнить, где каждая часть идет.

Ресурс фотобарабана рассчитан на несколько десятков тысяч копий. После выработки ресурса глянцевая поверхность фотобарабана стирается и изнашивается. Первым признаком износа фотобарабана являются чёрные полосы по краям листа, которые появляются во время печати. При появлении таких полос фотобарабан необходимо заменить на новый.

Ресурс фотобарабана принтера зависит от условий печати. Многие фотобарабаны совершают несколько холостых оборотов до начала печати и после её окончания. Поэтому фотобарабан прослужит дольше при печати заданий в 50-100 листов, чем при печати заданий в 1-2 листа.

Если вы решили поменять тонер в картридже самостоятельно, помните, что фотобарабан – это светочувствительный элемент, который может засветиться под воздействием прямых солнечных лучей.

Поэтому перезаправку картриджа следует осуществлять в слабоосвещенном помещении.

Отпечатки картриджа с засвеченным фотобарабаном представляют собой абсолютно чёрные листы бумаги. Чтобы восстановить работу засвеченного фотобарабана, необходимо отправить на печать несколько копий. Каждая последующая копия будет светлее предыдущей, в конечном итоге работоспособность фотобарабана восстановится. В некоторых случаях засвечивание может привести к полному выходу фотобарабана из строя. Поэтому защита фотобарабана от воздействия света – мера вполне логичная при очистке механизма принтера или замене тонера.

С фотобарабаном лазерного принтера следует обращаться очень осторожно, так как любая царапина, даже самая незначительная, а также жирный отпечаток на его глянцевой поверхности, не заметный глазу, снижают качество печати и сокращают срок службы барабана

II. ТОНЕРНЫЙ ОТСЕК

(1) Магнитный вал – это конструктивный элемент лазерного картриджа, который заряжает микрогранулы тонера отрицательным зарядом и переносит их на поверхность фотобарабана.

Магнитный вал выполнен в форме полой трубки, производители используют для его изготовления различные материалы. Магнитные валы Samsung вырабатываются из высококачественной резины, магнитные валы Canon и HP – из металла, покрытого прорезиненным слоем. Материалы, используемые при производстве магнитных валов Samsung, более долговечны по сравнению с материалами, используемыми при производстве магнитных валов Canon и HP, а потому меньше подвержены износу и служат дольше.

Детали тонерного отсека лазерного картриджа

(2) Лезвие дозировки тонера представляет собой металлический каркас с гибкой пластиной на конце, предназначенный для равномерного распределения тонера по поверхности магнитного вала.

Металлические лезвия дозировки тонера чаще всего встречаются в лазерных принтерах Samsung и Brother, а вот HP и Canon в изготавливают их из полиуретановых материалов.

Чтобы выполнять свои функции, лезвие дозировки тонера должно иметь высококачественную и ровную поверхность без дефектов, зазубрин и выступов. Искривление лезвия дозирования тонера ухудшает качество печати, появлению светлых или тёмных продольных полос на документе.

Дозирующие лезвия HP и Canon более практичны, чем лезвия Samsung и Brother, а потому менее подвержены износу. Их поломки, как правило, происходят из-за использования низкокачественного тонера.

На лезвие дозировки тонера налипают частицы тонера, поэтому его периодически нужно чистить, тем самым продлевая его работоспособность.

(3) Уплотнительное лезвие магнитного вала – это тонкая пластина, аналогичная по функциям уплотнительному лезвию фотобарабана. Лезвие закрывает просвет между магнитным валом и отсеком подачи тонера. Оно пропускает тонер, оставшийся на поверхности магнитного вала, внутрь отсека, и предотвращает его высыпание наружу.

(4) Бункер для тонера предназначен для хранения не использованного тонера. Бункер оснащён специальной проволочной рамкой (Toner Agitator Bar), которая перемешивает тонер, поддерживая его в рабочем состоянии, предохраняя от комкования и высыхания.

(5) Уплотнительная чека – это пломба, которая перекрывает тонерный бункер, предохраняя тонер от просыпания при транспортировке картриджа. Уплотнительная чека удаляется перед началом использования картриджа.

Главной деталью любого лазерного картриджа, является фотобарабан, который представляет собой блестящий вал, имеющий светло-синий или светло-зелёный цвет, но встречаются и другие цвета – это зависит от производителя фотовала. Его поверхность покрыта специальным фотослоем.

Эксплуатационный срок данной детали является достаточно большим, но он находится в непосредственной зависимости от таких факторов, как качество используемой для печати бумаги, тип тонера, а также показатели температуры и влажности помещения. Следовательно, фотовал может выйти из строя раньше времени.

Нельзя исключать и человеческий фактор – ведь вместе с бумагой в принтер могут попасть различные посторонние предметы и вещества, которые, в свою очередь, могут повредить или загрязнить фоторецептор. Иногда, при использовании некачественного тонера он может оставаться на фотобарабане, в результате чего качество печати начинает сильно хромать. Поэтому бывают ситуации, когда понадобиться почистить барабан лазерного принтера.В целом почистить барабан лазерного принтера при грамотном и основательном подходе не так уж сложно. Приступать к решению данной задачи необходимо тогда, когда после печати документов на листах остаются всевозможные дефекты в виде серого фона, чёрных полос и точек. В некоторых случаях тонер оказывается несовместимым с фотовалом. По этой причине, чтобы добиться печати действительно хорошего качества, необходимо использовать фотовал и тонер одного производителя. В противном случае со временем может понадобиться даже ремонт фотобарабана (но чаще это просто его замена), выполнить самостоятельно который вряд ли получится.

Как самому чистить или менять на новый

Чистка фотовала

Если говорить именно о чистке, то такая процедура выполняется исключительно ручным способом

В процессе нужно будет выполнить несколько несложных действий, но каждое из них важно для удачного завершения. В целях безопасности перед началом работ нужно обесточить прибор. Для этого отключите шнур от сети питания

Далее следуйте такой инструкции:

Для этого отключите шнур от сети питания. Далее следуйте такой инструкции:

1. Откройте переднюю крышку принтера.
2. Извлеките картридж.
3. На его корпусе расположена защитная шторка, которая крепится на пружинах. Отодвиньте ее.
4. Удерживайте двумя пальцами с обеих сторон.
5. В процессе очистки медленно таким же образом нужно будет прокручивать барабан по шестерням.
6. Не у всех моделей картриджей существует возможность очистки без снятия. Если такой тип используется у Вас, то следует помнить, что прикасаться к поверхности фотоэлемента нельзя, чтобы не повредить его.
7. Для чистки поверхности следует использовать салфетки. Вытирать нужно тщательно, чтобы не осталось ни одного места с тонером. Нельзя применять средства с наличием растворителей, спиртов или аммиака. Идеальным вариантом будет использование специального набора для чистки картриджа. Купить его можно в любом компьютерном магазине.
8. После установите фотовал обратно и соберите картридж. Начните медленно проворачивать его, чтобы убедиться в правильной установке и отсутствии стопорения.
9. Установите изделие обратно в принтер и попробуйте печатать.

Когда сбрасывать счетчик?

Некоторые модели принтером, это касается практически всех производителей будто Canon, HP, Xerox, Samsung, оснащены специальной системой мониторинга состояния фотовала. Когда его ресурс, по их данным, на исходе, то пользователю на экран компьютера или самого принтера высвечивается уведомление о потребности замены барабана. Работает такая система не всегда корректно, а иногда вовсе блокирует печать и работу принтера.

Решением в такой ситуации будет сброс счетчика фотовала. Производится он для разных моделей по определенному алгоритму.

Brother. Включите устройство и дождитесь завершения режима тестирования. Откройте переднюю крышку. Нажмите кнопку «Очистка/Возврат», а потом кнопку с цифрой”1″. Закройте крышку. Перезагрузите принтер. Xerox. Аналогично на включенном аппарате с открытой крышкой по очереди нажмите кнопки «Меню», «6», «4», «Очистить», «Ввод». Киокера. Немного сложнее, но только на первый взгляд. Все, что нужно сделать, это заменить предохранитель на новый. HP. Все зависит от модели. В некоторых помогает замена или извлечение чипа, в других — внесение изменений в настройки (программный сброс счетчика напечатанных листов).

Если ничего не помогло

Когда Вы меняете фотовал, а после этого принтер не стал хорошо печатать, то стоит заменить другие детали. Это могут быть ракель, лезвие дозирования, резиновый вал. Определить, что именно нужно менять, можно по отпечатку, который дает принтер. Покажите его продавцу в компьютерном магазине.

Устройство фотобарабана

Фотобарабан (фотовал, фоторецептор) изготавливается в виде полого цилиндра из алюминия длиной 21 см, что соответствует размерам бумаги А4. В МФУ, используемых в полиграфии, его длина может достигать десятков сантиметров.

Строение фотобарабана

На поверхность алюминиевого цилиндра наносится многослойное покрытие: базовый слой; слой материала, генерирующий заряд; наружное покрытие, передающее заряд. Тело цилиндра, алюминиевая трубка, выполняет роль электропроводящего слоя.

Верхний слой выполнен из фоточувствительного вещества на основе селена (в последнее время практически не применяется), аморфного кремния или органических соединений, состав которых является коммерческой тайной.

Вращается фотовал с помощью шестеренок, закрепленных на торцах цилиндра. Размещается в печатающем устройстве двум способами:

• непосредственно в аппарат;
• единым блоком с тубой тонера.

Валы фотобарабаны

Раздельное устройство фоторецептора и тонер-картриджа применяется в дорогих моделях печатающих устройств, что позволяет:

• устанавливать ресурс напечатанных листов в десятки тысяч копий (в блоке с тонер-картриджем максимальное количество копий – 10 тыс.);
• менять фотовал, при выработке ресурса, без замены других частей принтера или копира.

В блок фотобарабана входит ракельный нож и емкость для отработанного порошка.

Соединение в единый агрегат тубы с тонером и блока фотовала, с одной стороны, снижает стоимость узла, с другой, уменьшает срок его службы. Фотобарабан в нем выдерживает до 4 заправок, а это всего 2-10 тыс. копий, после чего его придется менять.
