Устройство газовой плиты: особенности работы и эксплуатации

Дизайн газовой плиты

Газовая плита должна гармонировать с интерьером кухни. Конфорки имеют стандартный вид: чёрные или серые шайбы из прочных и жароустойчивых металлов – чугуна, стали или титана. Нагреватели расположены на металлической или эмалированной поверхности. Сверху конфорки покрыты металлической решёткой, на которую и устанавливается посуда при готовке. Решетка может быть чёрной, серой или без покрытия.

Дизайн панелей управления различается. К примеру, сенсорный вариант панели чаще строгий и лаконичный. Изготавливается из прочного тёмного стекла, сенсорные кнопки при включении светятся синим или красным неоновым цветом. Механическая панель управления выполняется в любом цвете. Чаще используется нержавеющая сталь или эмаль.

Фронтальные и боковые панели делают из разных материалов, часто – из нержавейки. Цвет металла или эмалированного покрытия выбирают в одной гамме с кухней.

Мощность

Среди основных вопросов, которые часто задают пользователи, встречается такой: какая мощность должна быть у газовой плиты, чтобы можно было готовить пищу без ограничений. Сегодня производители выпускают бытовые плиты разной мощности, что напрямую зависит от установленных нагревательных элементов. В стандартной комплектации мощность конфорок варьируется от 1 до 3 кВт, например, эконом — 1,2х1,9 и большая 3 кВт, суммарно получаем 7,8 кВт, но нельзя забывать и про духовку, а это еще 2-2,5 кВт.

Отлично показали себя во время эксплуатации плиты с усиленными конфорками типа WOK с двумя и тремя рядами пламени: они довольно быстро разогревают посуду и уменьшают процесс приготовления горячей пищи, мощность у них доходит до 3,5 кВт. Такие устройства хороши для разогрева заранее приготовленных блюд, если надо быстро сварить макароны на всю семью, собравшуюся после трудового дня.

Пользоваться такими мощными конфорками надо осторожно, т. к

продукты при экстренном приготовлении или разогреве могут пригореть, всё познается методом проб и ошибок. Опытные хозяйки до закипания устанавливают максимальное пламя, а затем переводят конфорку на малый огонь, такой метод очень хорош для тушения рагу или соте из овощей, где нужна долгая тепловая обработка на медленном огне. Новейшие разработки позволили устанавливать конфорки нового поколения, где при минимальном режиме пламя скрывается под крышкой и нагрев происходит более равномерно, потому что передача тепла происходит без каких-либо потерь.

Электрическое управление и система контроля

В самых дешевых плитах электронное управление не предусмотрено – весь процесс регулируется механическим способом. В более дорогих моделях подключают электрическую систему, чтобы задействовать функции электроподжига и освещения духовки, а также управление вертелом.

Конструкция плит с электроподжигом включает свечи, расположенные на корпусе рассекателя. Они мгновенно срабатывают при включении, то есть в момент выхода газа

Некоторые пользователи так привыкли к системе автоподжига, что теряются при отключении электричества и не знают, как включить газ. Делается это просто: ручку управления нужно поставить в рабочее положение, а затем к рассекателю быстро поднести зажженную спичку.

Функция подсветки действует по-разному: у одних духовок она включается нажатием на кнопку, у других – автоматически, при каждом включении духового шкафа.

Очень полезен газ-контроль, работа которого осуществляется термопарой.

Главное назначение термопары – перекрыть подачу газа, если пламя горелки по каким-либо причинам потухнет. Принцип работы: огонь исчезает, температура резко снижается, газ автоматически перекрывается

Самые дорогие модели оснащены электроникой, которая облегчает и процесс готовки, и уход за оборудованием.

С помощью панели с кнопками и дисплеем можно управлять всеми процессами, среди которых могут быть следующие:

  • таймер;
  • отсрочка запуска;
  • паровая очистка духовки;
  • несколько режимов приготовления;
  • световая и акустическая сигнализация;
  • электронный контроль температуры;
  • система быстрого охлаждения и пр.

Если плита недорогая, но обеспечена электроникой, стоит задать себе вопрос: а как часто придется обращаться в сервисный центр? Потому что электронная техника, по статистике, ломается гораздо чаще обычной.

Причины

Газ является источником чрезвычайной опасности. Смешиваясь с воздухом, он становится легко воспламеняемым и взрывоопасным, поэтому существуют только ряд шагов, которые вы можете предпринять при самостоятельном ремонте без вызова квалифицированного мастера. Можно определить некоторые возможные причины происходящего. Основные из них таковы.

  1. Недостаток кислорода. Может вызывать проблемы с возгоранием. Попробуйте запустить устройство с открытой дверцей.
  2. Забились горелки. Возможно, эта деталь просто загрязнилась продуктами горения, тогда жар идет неравномерно или его попросту недостаточно. Система газ-контроль может перекрывать подачу газа, считая, что пламени нет, огонь будет тухнуть сразу после отпускания ручки. Проблема легко решается. Демонтируйте горелку, произведите чистку и установите на место. При чистке примените жидкое средство, порошкообразные вещества портят технику.
  3. Произошел перекос горелки. Если горелка неправильно размещена или сдвинута, это приведет к неравномерному пламени и нагреву, появлению копоти. Проверьте расположение детали и откорректируйте его в случае необходимости.
  4. Уменьшилось давление топлива в газопроводе. Проконтролируйте: возможно вызывать мастера нет необходимости, а причина неприятности кроется в почти пустом баллоне или проблемах поставки газа в газопровод. Слабая интенсивность пламени может не давать запустить систему.
  5. Не держит регулятор. Вы поворачиваете ручку, но включения не происходит? Для проверки попытайтесь зажечь без нее. Аккуратно демонтируйте рукоятку, сохранив все мелкие комплектующие, которые потом сложно найти. Вооружитесь плоскогубцами, слегка придавите и поверните шток крана. Когда пойдет газ, пробуйте зажечь.
  6. Сломалась функция автоподжига. Если газ идет, а пламя не возгорается, не стоит держать долго повернутой ручку и загазовывать помещение. Спереди по центру духового шкафа расположено отверстие для розжига спичками.
  7. Температурный датчик сместился из зоны пламени. Тогда необходимо вернуть его в прежнее положение для возобновления работы.

Когда выпечка плохо пропекается, жар в духовом шкафу слабый, возможно, пора поменять резиновый уплотнитель дверцы.

Несмотря на то что духовки являются «долгожителями» среди бытовой техники, а некоторые из них работают более 50 лет, все же случаются сбои в работе, вызванные поломками деталей внутри устройства. Иногда происходит износ комплектующих газ-контроля. Возможно, окислились контакты в системе и их нужно почистить. В ходе эксплуатации также происходит постоянный нагрев термопары, который приводит к ее разрушению. Иногда эта деталь не подлежит ремонту. Ее просто заменяют такой же новой.

Поддержание температуры происходит благодаря механическому термостату. Он представляет собой баллон с жидкостным наполнителем. Прибор размещен внутри духовки. При высокой температуре наполнитель баллона расширяется, толкает клапан, который прикрывает подачу газа. Если духовка постоянно слабо греет, возможно, термостат требуется заменить.

Одной из причин, почему устройство невозможно включить, может быть износ блока розжига или неисправный электромагнитный клапан. Чем больше срок эксплуатации, тем больше вероятность возникновения таких неприятностей. Клапан обычно просто меняют. Функционирование блока можно проверить. Погасите свет в помещении в темное время суток. Включите электроподжиг. Посмотрите результат:

  • искры нет совсем – повреждена проводка;
  • искра уходит в сторону – трещина в свече;
  • искра желтого или красного цвета – сработался блок.

Материал

При выборе газовой плиты хорошего качества важно обратить внимание на материал варочной поверхности. Это может быть:

  • Эмалированная сталь;
  • Нержавеющая сталь;
  • Стеклокерамика.

Эмалированная сталь

Это покрытие хорошо нам знакомо по старым моделям плит. И сегодня такая варочная поверхность и корпус сохраняют свою актуальность.

Преимущество газовой плиты с эмалированной сталью – дёшево. Но есть и недостатки:

  • Со временем эмаль начинает скалываться;
  • Если материал пористый, он быстро пачкается и трудно моется;
  • Во время пользования могут появиться царапины, особенно если при чистке пользоваться неправильными средствами и грубыми мочалками. Но при этом без них хорошо почистить плиту порой невозможно.

Нержавеющая сталь

Используется как при производстве варочной поверхности, так и корпуса. Может быть матовой или отполированной. Выглядит такая плита стильно, чем хорошо дополняет интерьер, и ухаживать за ней не сложно.

Но обратите внимание не только на преимущества газовой плиты из нержавейки, но и на её недостатки:

  • Ухаживать за материалом можно только спец. средствами;
  • На плите остаются пальцы, стоит до неё дотронуться, следы от капель и пр. Поэтому придётся тратить больше времени, чтобы она всегда выглядела убранной.

Стеклокерамика

Стекло выглядит ярко и красиво, при этом не теряет своей привлекательности и после долгой эксплуатации, не боится перепадов температур и повреждений. Ухаживать за ним тоже не сложно. Но это самый дорогой материал из представленных, поэтому стоит подумать.

Пользователи отметили следующие недостатки газовой плиты со стеклокерамикой:

  • Отсутствие бортиков. Поэтому если что-то прольётся из кастрюли, то убирать придётся не только рабочую поверхность, но и фасад;
  • Опасно проливать всё, что содержит большое количество сахара – сироп, варенье и т.д. Если уже случилось – убирать нужно здесь и сейчас, иначе потом это сделать очень тяжело;
  • Для уборки используются только спец. средства.

Критерии выбора кухонной плиты

Рассмотрим особенности газовых плит, которые не касаются их технических характеристик, а относятся исключительно к конструкции.

Дизайн, наполнение, расположение элементов не менее важны, чем мощность или количество рабочих режимов.

Если вас интересует прибор для сезонного использования на даче, даже не заходите в отдел дорогой техники – портативная плитка с подключением к газовому баллону удовлетворит ваши потребности и прослужит долго

Для постоянного применения необходимо выбирать надежный функциональный агрегат проверенной марки. Для этого можно почитать обзоры и отзывы, в большом количестве размещенные в сети.

При покупке с точки зрения конструкции обратите внимание на такие критерии, как:

  • размеры плиты в целом и варочной поверхности в частности;
  • объем духового шкафа;
  • комплект принадлежностей для духовки;
  • расположение панели управления;
  • расположение патрубка для подключения к газу;
  • возможность замены горелок для работы от баллонного газа;
  • количество и размеры конфорок.

Любая неучтенная мелочь в дальнейшем может вызывать дискомфорт и неудовлетворение работой плиты, поэтому постарайтесь все продумать заранее.

Термостат духовки

Этот элемент необходим для поддержания заданной температуры внутри камеры. В зависимости от выбранной модели встречаются электронные, электромеханические и механические термостаты. Для регулировки чаще всего используется ручка, вращающаяся по кругу. В случае с электронной системой, это может быть сенсорный дисплей с числовой визуализацией данных.

Основной элемент термостата – дилатометр, реагирующий на колебания температуры внутри камеры. Как только она поднимается до критичного уровня, расширяется линейный стержень, воздействуя на клапан. Последний начинает постепенно перекрывать подачу газа. Если температура, наоборот, понижается, то дилатометр даёт команду увеличить объёмы поступающего для сгорания топлива.

Термостат духовки

Критичные для готовки блюд параметры настраивает сам пользователь посредством местного управления. Если термостат вышел из строя, то духовка будет либо прогреваться до максимальных значений, либо вовсе перестанет нагнетать температуру.

КЛАССИФИКАЦИЯ ГАЗОВЫХ ПЛИТ

Газовые плиты в начале XX века делили на аппараты с открытыми, полузакрытыми и совершенно закрытыми горелками.

«В то время как открытые аппараты с одной горелкой применяются сравнительно редко и служат по большей части только для кипячения воды, открытые аппараты с двумя горелками достаточны, чтобы при скромных требованиях приготовить простой обед. В этих аппаратах кастрюли нагреваются прямо над горелками: весь жар охватывает тогда кастрюлю и последняя не так легко охлаждается окружающим воздухом. Открытые аппараты применяются, главным образом, для приготовления таких кушаний, которые надо варить, а не жарить. Ими особенно удобно пользоваться в тех случаях, когда надо приготовить кушанье скорее.

В полузакрытых кухонных аппаратах имеется верхняя плита, нагреваемая горелками, по которым можно передвигать кастрюли, как и на дровяной плите.

В закрытых кухонных аппаратах тепло не уходит вниз благодаря добавлению нижнего металлического листа под горелкой. Это обеспечивает лучшую утилизацию тепла, чем в открытых приборах, особенно если надо подогревать уже приготовленные блюда».

Классификация газовых плит в начале века основана, следовательно, на том, насколько горелки заслонены от кухонного пространства снизу, с боков и сверху. Тогда были и другие классификации, зависящие, например, от числа мест для варки и т. п. Основная классификация газовых плит во второй половине XX века не отмечена оригинальностью. Число горелок плиты — оценка места по классификации: одно-, двух-, трех-, четырех- и шестигорелочные. Следующая классификация касалась мест установки: напольные (в том числе со встроенным баллоном — Б); настольные — Н. Часть классификаций газовых плит конца прошлого века перешла в ГОСТ 10798-85. Так по степени комфортности предусмотрены обычная и повышенная — П. Плиты повышенной комфортности должны иметь:

а) устройство освещения духовки; б) горелку стола повышенной тепловой мощности; в) устройство для регулирования горизонтального положения стола плиты.

Плиты повышенной комфортности могут быть оборудованы и другими устройствами:

а) горелкой стола пониженной тепловой мощности; б) электрическим розжигом горелок стола; в) электрическим розжигом горелок духовки; г) жарочной горелкой духовки; д) вертелом духовки с электрическим или ручным приводом; е) предохранительным устройством для контроля горения пламени горелок духовки; ж) терморегулятором духовки.

ГОСТ 10798-85 предусматривал классификацию газовых плит и по возможности компоновки с кухонной мебелью: встраиваемые — В и отдельно стоящие. Но действительность оказалась разительнее. Заводы производят отдельные части газовых плит для встраивания в кухонную мебель. Это нагревательные (варочные) панели — верхняя часть обычной плиты со столом, горелками и конфорками. Назначение отдельных духовых шкафов ясно из названия. Нагревательные панели и отдельные духовые шкафы обладают самостоятельной подводкой газа.

ГОСТ Р 50696-94 добавил классификации плит. Их стало допустимо «издавать» в трех исполнениях в зависимости от используемых газов:

1 — для работы на газах одного класса; 2 — для работы на газах двух классов; 3 — для работы на газах трех классов.

Последующий вид классификации зависит от наличия в плите духовки:

1 — с духовым шкафом; 2 — без духового шкафа.

Завершающая классификация — в способе перевода плит на газ другого класса или группы:

Устройство газовой плиты

  • базовая, включающая в себя относящиеся непосредственно к подаче и сгоранию газа детали: трубопровод, запорные вентили, конфорки и горелки;
  • электрическая часть, позволяющая более комфортно пользоваться устройством, включает в себя электрический поджиг, подсветку, а также в некоторых моделях электропитание гриля;
  • каркас, исполненный, как правило, из нержавейки и покрытый жаропрочной и ударостойкой эмалью.

Устройство газовой горелки

Горелка и конфорка – разные вещи, хотя многие зачастую их по незнанию путают. Горелка располагается в плите, под варочной поверхностью, тогда как в верхней части расположены конфорки. Их при помывке вынимают и протирают, стараясь, чтобы внутрь рассекателей не попадала влага. Под конфоркой находится корпус горелки с соплом. Из него газ поступает в рассекатель, где происходит его смешивание с воздухом. Посредством регулятора осуществляется управление подачей газа из горелки – от самого слабого (крайнее левое положение) и до максимального (крайнее правое положение регулятора).

В зависимости от того, применяется природный либо баллонный газ, ставятся сменные комплекты жиклёров на горелки. Самостоятельно менять жиклёры и осуществлять настройку давления не рекомендуется, лучше доверить это дело специалисту.

Применяется три вида горелок:

Названия происходят от принципа действия: в диффузионных горелках газ естественным образом смешивается с воздухом после того, как прошёл раструб рассекателя. В духовом шкафу используется именно такой вариант. У горелок диффузионного типа газ поступает под давлением, за счёт чего происходит всасывание воздуха, и в конфорку поступает уже готовая смесь. Современные газовые плиты оснащены горелками смешанного типа, в которых часть воздуха поступает изнутри плиты, а часть – поступает в конфорку из помещения кухни.

Газконтроль

Контроль за процессом горения происходит за счёт термопары, перекрывающей газ в случае, если гаснет одна из конфорок. Для работы системы «Газконтроль» необязательно наличие электропитания, срабатывание происходит независимо от него.

В процессе работы происходит нагрев термопары, заслонка, управляемая электромагнитным клапаном, находится в открытом положении. В случае угасания пламени в результате выкипания воды и выплёскивания её на конфорку, прекращается воздействие остывшей термопары на клапан, и происходит закрытие заслонки.

Электроподжиг

Нередко современные плиты оснащаются системой электрического поджига. В неё входят запальные свечи, работающие от электросети и расположенные рядом с конфорками. Подача питания на них осуществляется нажатием кнопки. Если в сети нет напряжения – не беда. Спокойно открывают вентиль подачи газа на конфорку, и пользуются старыми добрыми спичками.

Общие рекомендации: выбираем газовую варочную панель

Зная основные нюансы, можно начинать выбирать производителя, руководствуясь отзывами и собственными впечатлениями от брендов. Основной параметр, на который необходимо ориентироваться – площадь кухни. Небольшие пространства требуют компактных устройств (духовку оптимально устанавливать отдельно). Вентиляция в помещении должна быть хорошей, чтобы снизить нагрев воздуха.

При выборе модели требуется принимать во внимание размер варочной поверхности. Он составляет в среднем от 30 до 90 см

Высота основной части прибора (без духовки) может быть от 3 см до 10 см, глубина в среднем 54 см

Высота основной части прибора (без духовки) может быть от 3 см до 10 см, глубина в среднем 54 см.

В продаже имеются узкие модели, которые можно скрепить специальными рамками. Материалы подбираются в соответствии с выбранным стилем и интерьером кухонного пространства, поскольку техника должна дополнять обстановку, делать её глубокой и гармоничной.

Таким образом, ответом на вопрос, как выбрать удобную и практичную варочную панель, работающую на газу, будет внимательное отношение к процессу выбора моделей. Учитывая перечисленные нюансы и особенности можно купить технику, которая прослужит долго, поможет оптимизировать процесс приготовления пищи, снизит время пребывания на кухне, повысив качество.

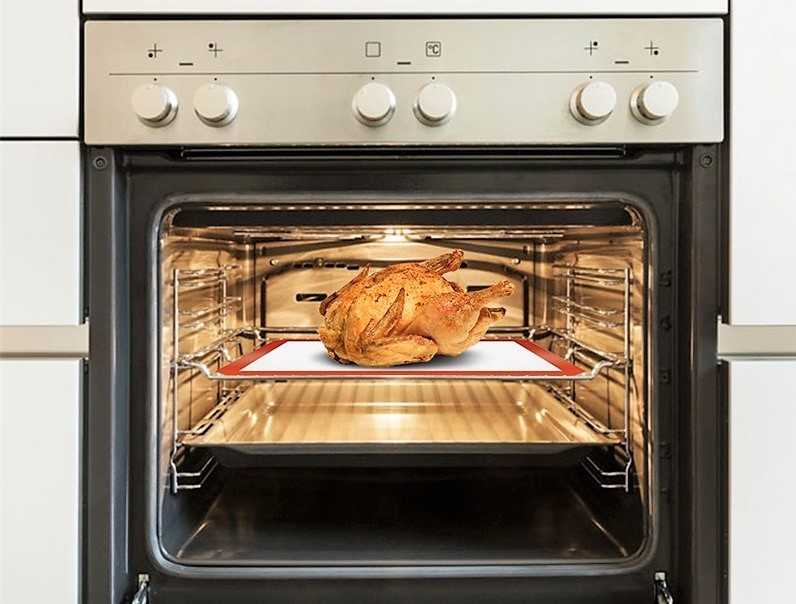

Духовки и варианты их исполнения

Если вы любите готовить и умеете это делать, без духового шкафа вам не обойтись. Сегодня производители бытовой техники предлагают покупателям газовые плиты, как с газовыми духовками, так и с духовками, работающими от электричества.

Газовые духовки

Функционал газового духового шкафа зависит от ценовой категории плиты. Сегодня можно найти как стандартные духовки с минимальным набором режимов, так и улучшенные модели с расширенным функционалом.

Несколько режимов приготовления обеспечиваются путем поддерживания определенной силы горения конфорок. Некоторые производители устанавливают в духовку газовый гриль, позволяющий готовить мясо или птицу так, что по вкусу вы не отличите их от приготовленных на углях.

Газовая духовка с грилем.

Электрические духовки

Электрическая духовка может похвастаться большим разнообразием функций, чем газовая. Она умеет, кажется, все – здесь и выпекание кондитерских изделий, и приготовление вкуснейших рыбных и мясных блюд, и сушка фруктов, и быстрое размораживание продуктов. В некоторых моделях можно найти до 20 программ автоматического приготовления продуктов.

Достаточно выбрать нужный вам рецепт, загрузить все ингредиенты в посуду, и через определенный промежуток времени блюдо будет готово. Подобная многофункциональность обеспечивается наличием вентилятора, верхнего и нижнего нагревательных элементов и гриля, которые могут работать в различных комбинациях совместно или раздельно, а также возможностью с большой точностью поддерживать заданную температуру.

Единственными недостатками электрической духовки являются ее инерционность и большой расход электроэнергии, выливающийся в конечном итоге в увеличении размера коммунальных платежей.

Объем духового шкафа зависит от габаритов плиты. Газовые плиты стандартного размера имеют духовки объемом 40-58 литров. Самые маленькие духовки – не более 30 литров – у узких двухконфорочных плит

Системы безопасности

Газовая плита – оборудование потенциально пожаро- и взрывоопасное. Именно поэтому одна из главных задач покупателя – проследить при выборе техники, чтобы она была оборудована всеми современными средствами обеспечения безопасности.

Система газ-контроль

Система газ-контроля, нацеленная на предотвращение возможной утечки газа, позволяет значительно повысить вашу безопасность в процессе эксплуатации газовой плиты. Если пламя не зажглось или по той или иной причине погасло, автоматика перекроет подачу газа. Разные производители оборудуют этой системой либо конфорки, либо духовку, либо то и другое. Последний вариант с точки зрения безопасности, разумеется, предпочтительнее.

Электроподжиг

Электроподжиг существенно снижается риск возникновения пожара в результате неаккуратности при розжиге газовой плиты. Чтобы заставить плиту функционировать, вам не нужны будут спички или зажигалки. Теперь даже первокласснику вы смело можете доверить разогрев своего обеда.

Двойное или тройное стекло дверцы духового шкафа

Двойное или тройное остекление дверцы духового шкафа предназначено вовсе не для увеличения прочности, а для повышения термо безопасности: при наличии нескольких стекол внешнее нагревается незначительно, а значит, получить ожоги, прикоснувшись снаружи к дверце духовки, практически невозможно

Это особенно важно, если у вас дома есть маленькие дети

В принципе двойное стекло на дверце духовки уже давно стало нормой. На дорогих моделях сейчас устанавливают тройное стекло, гарантирующее, что при 200°С внутри духовки температура наружного стекла не превысит 40°С.

Некоторые производители не стали увеличивать количество стекол, а пошли по другому пути. Так, например, Hansa внешнее стекло дверцы делает выпуклым, за счет чего увеличивается толщина воздушного слоя между ним и внутренним стеклом, а значит, повышается и теплоизоляция. А Electrolux вместо двух обычных стекол поставляет рефлекторные – они отражают исходящее из духовки тепло.

Функция защиты от детей

Функция защиты от детей позволяет вам предотвратить несанкционированное включение плиты малолетними членами вашей семьи. Отлучаясь в магазин или уходя на работу, вы будете уверены, что с газовой плитой никаких экспериментов производиться не будет. Очень полезна бывает и блокировка дверцы духового шкафа во время его работы. Подобными функциями оснащены, увы, только самые современные модели плит.

Таймер

Таймер предназначен для облегчения процесса приготовления пищи, однако в ряде случаев он способен позаботиться и о вашей безопасности. Касается это в первую очередь электронных таймеров, которые могут не только напомнить хозяйке о том, что блюдо готово, но и самостоятельно отключить плиту в заданное время.
