Нормативы вентиляции частного дома: требования к устройству и примеры расчетов

Особенности и обустройство вентиляции в МКД

Конструкция коробов зависит от количества этажей и особенностей конструкции стен. В некоторых зданиях предусматриваются кондиционеры или отопители, позволяющие поддерживать микроклимат в помещениях. В домах стандартных проектов (панельных, кирпичных или монолитных) используется естественная вентиляция с трубами на крышах, закрытыми козырьками для защиты от атмосферных осадков.

В высотном здании

К высотным относят дома, имеющие более 15 этажей и оснащенные герметичными перекрытиями на технических секциях. Из-за наличия нескольких зон по высоте улучшается отвод воздуха из нижней части здания. Одновременно напор ветра на верхних этажах позволяет лучше вентилировать помещения. Но из-за роста протяженности каналов все преимущества нивелируются высокими потерями давления. По этой причине в высотных строениях обустраивают разветвленную систему с механической принудительной циркуляцией воздушных масс.

В панельных домах

В панельных домах образца 60-80-х гг. прошлого столетия использовались индивидуальные квартирные каналы. Вертикальные магистрали поднимаются и соединяются в общий коллектор, который отводит нагретый поток через трубу в атмосферу. Конструкция обусловлена использованием унифицированных панелей с каналами, отлитыми в бетоне на заводе. Увеличенное сечение на выходе снижает риск засорения магистрали мусором.

Способы проверки

В многоквартирном доме хозяева могут самостоятельно проверить, насколько нормально работает вентиляционная шахта. Делается это либо в кухне, либо в ванной/туалете — там, где к вентиляционному отверстию проще всего добраться.

В идеале нужно выполнять проверку всех отверстий: возможно: что на кухне тяга будет нормальной, а в туалете — решетка окажется загрязненной, и воздух будет вытягиваться слабее.

Демонтировать решетку для проверки — можно, но не обязательно. Делать это стоит, если здание старое, и вы давно (или вообще никогда) не чистили решетки на вентшахте.

Лучше всего проводить проверку зимой, либо осенью/весной, но в прохладную погоду. В жару даже чистая вентшахта в новостройке все равно не будет работать нормально.

Основные правила, которые надо соблюдать перед любым способом проверки:

  1. Обеспечить приток: открыть окно/форточку/приточный клапан/включить приточную установку. Сделать это можно как в кухне, так и в любой другой комнате.
  2. Обеспечить прохождение воздуха от точки притока до вентрешетки шахты: открыть двери из комнаты и до кухни.

Проверка прибором, листком бумаги и огнем

Ниже рассмотрим способы, которыми можно быстро проверить работу вентиляционной системы.

Огонь

Методика точная, но опасная, и проверять работоспособность таким способом — не рекомендуется.

Проверка выполняется так: зажигается спичка/зажигалка, и огонь подносится к вентиляционной решетке. По пламени легко определить работоспособность шахты:

  1. Если пламя будет отклоняться в ее сторону — тяга есть (и чем сильнее будет отклонение — тем она лучше).
  2. Если пламя будет гореть вертикально, никуда не отклоняясь — тяга вообще отсутствует.
  3. Если пламя будет отклоняться от решетки — происходит обратная тяга: из вентшахты воздух поступает в вашу квартиру, что тоже неправильно.

Бумага

Безопасный и более предпочтительный способ. Для такой проверки понадобится небольшой кусок бумаги, в идеале — тонкой и мягкой. К примеру — подойдет туалетная бумага, либо тетрадный листок, или газета.

Лист нужно поднести к вентрешетке. При достаточной тяге он притянется и будет удерживаться на вентрешетке — это показатель отличной работы шахты.

Если лист колеблется слабо, либо не отклоняется вообще — тяга или очень плохая, или вообще отсутствует. Если будет заметен поток воздуха, «отталкивающий» лист от решетки — есть обратная тяга.

Специальный прибор

Самая точная проверка возможна при помощи специального прибора — ветромера (или анемометра). Он замеряет скорость движения воздуха, и именно его используют специалисты. Самая простая и дешевая модель будет стоить в районе 2000 рублей, если брать новый прибор из магазина.

Включенное устройство нужно поднести к вентиляционной решетке. На экране прибора отобразится скорость воздушного потока. Норма — не меньше 3 м/с в отводе вентшахты и не меньше 5 м/с — в самой вентиляционной шахте.

Проверка тяги анемометром

Если оценивать производительность — нормальным считается показатель в 60 м³/ч для кухни с электроплитой, 90 м³/ч — с электрической, и 25 м³/ч — для кухни/ванной.

Профессиональная экспертиза

Даже если вы сами смогли обнаружить нарушение — устранять неполадки в вентсистемах многоквартирных домов должны только специалисты. Занимаются этим представители управляющей компании.

Согласно СНиП, проверять, правильно ли работает вентсистема, должны с такой периодичностью:

  1. Если в доме есть газовые приборы: 2 раза в год.
  2. Если в доме нет газовых приборов (во всех квартирах стоят электроплиты): 1 раз в год.

Гарантия на работу вентсистемы обычно дается на срок от 5 лет. В противном случае (если проблемы возникли в новостройке) — диагностику и ремонт должен проводить (либо оплачивать) застройщик.

Примерная стоимость независимой экспертизы, которая оценит состояние и работоспособность вентсистемы в квартире — от 15 000 рублей. По результатам проверки эксперт выдает акт, который можно использовать как при переговорах, так и в судебном процессе, в качестве доказательства.

Естественная вентиляция — принцип работы

Для правильной работы естественной вентиляции необходимо выполнение нескольких условий:

1. Должна быть разность температур между наружным и внутренним воздухом. 2. Должен быть обеспечен приток свежего воздуха в помещение. 3. Не должно возникать никаких препятствий для удаления воздуха из помещения через канал вентиляционной шахты.

Эффективность естественной вентиляции проверяется на соответствие принятым нормам при температуре наружного (уличного) воздуха не выше 5°С и напрямую зависит от разницы между уличной температурой воздуха и температурой в помещении. При повышении температурах наружного воздуха эффективность естественной вентиляции снижается, но это не означает, что естественная вентиляция прекращает свою работу.

В зависимости от многих факторов (как правило многое зависит от проекта и расположения дома) тяга в вентиляционных каналах одного дома может прекратиться или опрокинуться уже при 15°С на улице, в то время в другом доме естественная вентиляция будет работать и при уличной температуре 25°С.

Ранее, при проектировании и строительстве зданий предполагалось, что доступ свежего воздуха в квартиры будет осуществляться через щели и неплотности дверей и оконных блоков. С появлением герметичных пластиковых окон доступ внешнего воздуха с улицы стал ограничен, что является нарушением второго условия для беспрепятственного воздухообмена в помещении.

В процессе постоянного воздухообмена идет постепенное засорение вентиляционных каналов — нарушение третьего условия нормальной работы вентиляции.


Измерение скорости воздушного потока — проверка вентиляции на тягу

Проверка вентиляции заключается во внешнем осмотре вентиляционного канала, измерений скорости воздушного потока в канале вентиляционной шахты при закрытых и открытых окнах, расчета воздухообмена в помещении. Все это позволяет выявить возможные неисправности в Вашей вентиляционной системе и разработать методы их устранения.

Системы естественной вентиляции с приточными устройствами

Решение проблемы очевидно — обеспечение регулируемого притока воздуха — либо за счет установки приточных вентиляционных устройств, либо механических систем. И поскольку устройство механических систем приточной вентиляции в многоэтажных зданиях дело достаточно дорогостоящее, то наиболее простое решение — установка приточных вентиляционных клапанов, что и применяется все чаще при проектировании систем вентиляции жилых и общественных зданий. К сожалению, как правило, без какого-либо расчета и увязки их характеристик с вытяжными каналами.

Сложилось определенное мнение, согласно которому достаточно предусмотреть установку каких-либо клапанов, фурнитуры с микропроветриванием или микровентиляцией — и все проблемы решены. Увы, но ситуация гораздо сложнее. И не только потому, что требуемый воздухообмен может быть не обеспечен. Без взаимной увязки сопротивлений приточных и вытяжных систем вентиляционные каналы могут быть опрокинуты и при наличии приточных устройств.
В качестве примера на рис. 4 показана физика этих процессов с применением понятия нейтральной зоны (нейтральная зона — условная плоскость, в которой перепад давлений между внутренним и наружным воздухом равен нулю). При наличии отверстий в ограждающих конструкциях (например, открытых окон) нейтральная зона располагается между приточными и вытяжными отверстиями. Конкретное местоположение нейтральной зоны зависит от соотношения площадей приточных и вытяжных отверстий. При отсутствии приточных устройств или их достаточно большом сопротивлении нейтральная зона поднимается вверх. И чем больше сопротивление приточных клапанов, тем нейтральная зона поднимается выше. При этом, если оголовки каналов расположены на различной высоте, то при определенных условиях один из них может начать работать на приток.
Таким образом, для нормальной работы системы вентиляции необходима взаимная увязка сопротивлений приточных устройств с располагаемыми давлениями и сопротивлением вытяжных каналов. Кроме того, сопротивления каналов в пределах квартиры должны быть увязаны между собой.
В частности, при проектировании системы естественной вентиляции (например, с двумя вытяжными каналами в квартире), представляется необходимым соблюдение равенства
Рext,1 — GR-l^ +Z), — Рext,2 — +Ч2, (7)
где Р , Р располагаемое давление в каналах квартиры, Па; ER’l-^ +Z)K GR’l’-^ +Z)2 — потери давления на трение и местные сопротивления в этих же каналах, Па.
При выполнении (7) можно рассчитывать, что расход удаляемого воздуха через каналы будет соответствовать проектным значениям и закрытие клапана или открытие форточки будет сопровождаться пропорциональным изменением расхода воздуха через вытяжные каналы.
Подбор количества приточных устройств (стеновых или оконных вентиляционных клапанов с учетом их типоразмеров), предлагается производить по разности давлений между располагаемым давлением и потерями давления в вытяжных каналах
(8)
При этом расход воздуха через приточные устройства следует принимать по паспортным данным или результатам испытаний в зависимости от ДРп ,
а расход воздуха, поступающего в квартиру, рас¬считывать по формуле
L = L
пр к.
ок
где L^ — расход воздуха через приточный клапан при расчётной разности давлений, м3/ч; N — количество приточных клапанов, установленных в квартире; L^ — расход воздуха через 1 м2 окна, м3/ч; F — площадь окон в квартире.
Расчет по формулам (7 — 9) системы вентиляции квартиры, представленной на рис. З, показал принципиальную возможность получения корректных результатов (достаточно хорошую сходимость с результатами расчета по программе «S-VENT V1.0»), но при условии выполнения ряда итераций с учетом изменения расхода удаляемого воздуха и соответственно изменения потерь давлений в вытяжных каналах.
Аналогичный расчет и подбор сечений каналов для многоэтажного здания является уже на порядок более сложной задачей, решение которой в настоящее время без применения ЭВМ представляется маловозможным.
Результаты расчета для одной из блок-секций 12-тиэтажного здания, выполненного по программе «S-VENT V1.0» с учетом перетекания воздуха через входные двери, вертикальные сборные каналы, приточные стеновые клапаны, оконные блоки, показа¬ли, что система вентиляции с приточными клапанами может устойчиво работать в проектном режиме, однако требуемый воздухообмен обеспечивается не на всех этажах. Соответственно необходимо либо увеличение количества клапанов, либо изменение их характеристик, либо установка в вытяжных каналах верхних этажей вентиляторов.

Виды вентиляции

Свежий воздух в жилое помещение может поступать двумя способами – естественно и принудительно. Сложность реализации проектов, практически, одинакова. Просто в последнем случае придется купить и подключить необходимое оборудование.

Перед монтажом системы, необходимо рассчитать требуемую мощность. Проще говоря, необходимо узнать, сколько свежего воздуха нужно получать помещению за определенное время. У каждого из видов есть недостатки. Но обе способны справиться со своей задачей, если в доме созданы для этого условия.

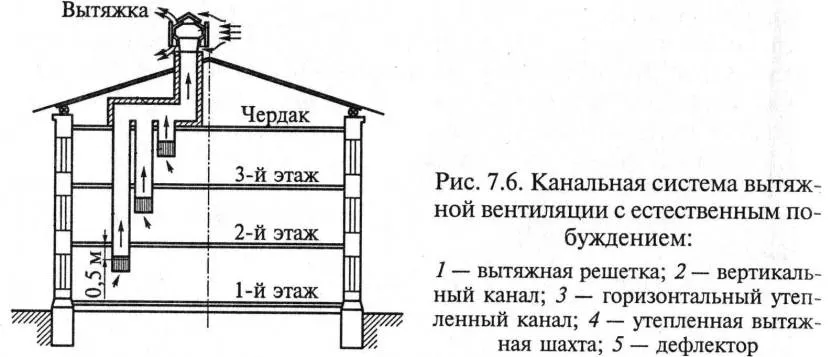

Схема естественной вентиляции в домеИсточник kupisantehniky.ru

Естественная вентиляция

Работает по природному принципу. Горячий (отработанный) воздух стремится наверх. Холодный всегда опускается к полу. И при этом дополнительно вытесняет теплый. Для работы системы достаточно смонтировать канал, идущий снизу-вверх. Входящее нижнее отверстие будет втягивать холодный свежий воздух в помещение. А уже нагретый устремится к выходному.

Точно рассчитанная система создает естественную тягу, иногда такой силы, что ее нужно ограничивать. От основной шахты в каждую квартиру отходит свой канал. На его выходе, уже в помещении, устанавливаются вентиляционные решетки. С помощью них можно регулировать количество и силу потока.

В принципе, городским жителям квартир нет нужды знать, как работает система

Важно соблюдать правила. Категорически нельзя перекрывать воздуховод, даже частично

А тем более изменять конструкцию и маршрут шахты для вентиляции. За нарушение предписаний применяются очень жесткие санкции.

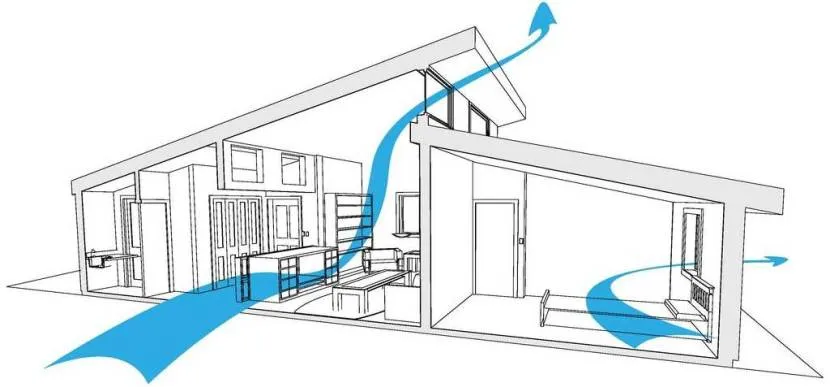

Движение естественных воздушных потоков в частном домеИсточник vodakanazer.ru

Владельцу частного дома необходимо намного больше:

  • Обеспечить достаточную тягу. Для этого трубу выводят на крышу дома и при необходимости даже делают на метр выше конька здания.
  • Забирать нужное количество качественного свежего воздуха. Задача усложняется для тех, у кого отсутствует цокольный этаж. Иногда естественного притока из окон и дверей хватает. Но в основном требуется оборудование специального воздухозаборника. Особенно для помещений с большой влажностью.
  • Снабдить систему хорошим регулирующим устройством. Иначе при сильной тяге будет выдуваться слишком много теплого воздуха. А это тяжело восстановимые потери для обогрева дома.
  • Установить ревизионные люки по всей длине трубопровода для регулярной чистки и проверки вентканалов. На их внутренних стенках накапливаются продукты горения, ворс и другой мусор. Их необходимо время от времени счищать.

Если этого не делать, то производительность начнет постепенно падать. Незаметно качество воздуха для дыхания начнет ухудшаться. И обычно тревогу бьют, когда наступают проблемы со здоровьем.

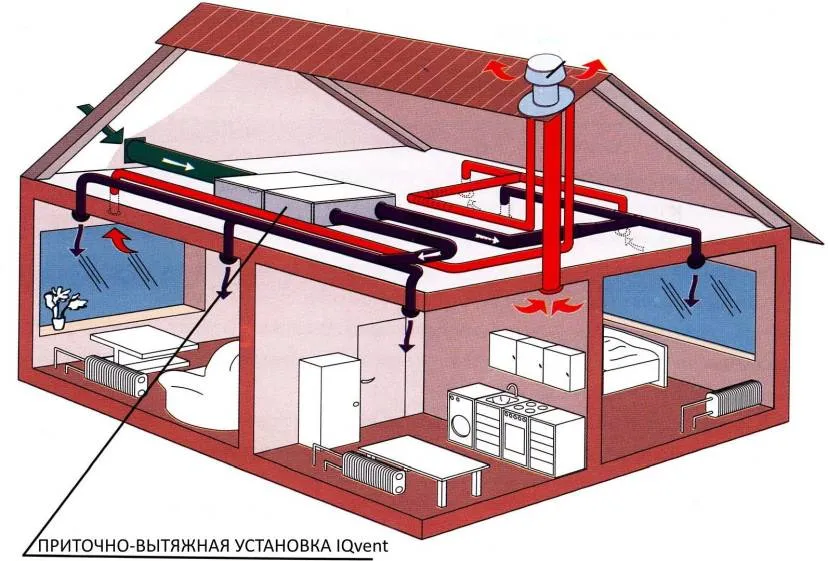

Схема принудительной вентиляции для домаИсточник iqvent.com.ua

Принудительная вентиляция

Отличается от естественной системы наличием специального устройства для создания тяги. Принудительная вентиляция работает по следующему принципу. Сначала один вентилятор (приточный) нагнетает воздух с улицы в помещение. Холодная атмосфера проходит через фильтр, нагревается и поступает в помещение. Затем другой вентилятор (вытяжной) выбрасывает отработанный воздух наружу.

Современные «умные дома» обязательно оборудуются принудительной вентиляцией. Система включается и выключается либо в четко заданное время, либо активируется по команде специальных датчиков. Такой новый подход к качеству жилья позволяет обеспечить жилье воздухом, оптимальным по температуре и даже химическому составу.

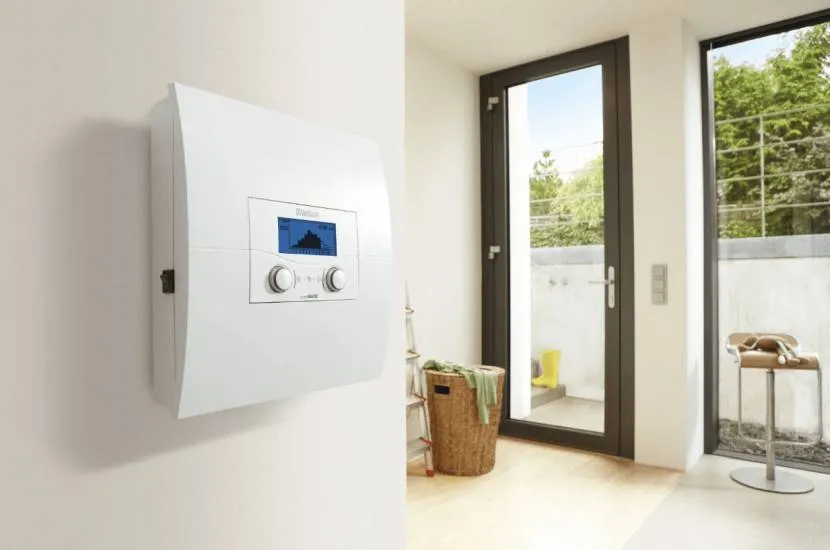

Датчик контроля воздуха в умном домеИсточник vodoprowod.ru

Причины выхода канала для воздуха или дыма из строя

Даже безупречные инженерные конструкции не способны работать без обслуживания. А простая сеть воздухообмена с естественным побуждением требует периодичных проверок дымоходов и вентиляционных каналов. Поскольку система многоэтажного дома имеет разветвление по квартирам, то причин ее выхода из строя может быть большое множество.

Основные проблемы, влияющие на нормальную работу вентиляции:

  • Установка герметичных окон и дверей со стеклопакетами.
  • Искусственное создание мощного потока, который выводится в сеть меньшей производительности.
  • Монтаж климатического оборудования, которое существенно повышает разницу наружной и внутренней температуры.

При проектировании вентиляционной системы изначально задумывалось, что она будет подпитываться небольшими потоками воздуха из щелей. Современные окна и двери, практически, полностью исключили этот вариант. Сейчас в квартирах напрочь перекрыто поступление естественного притока свежей атмосферы.

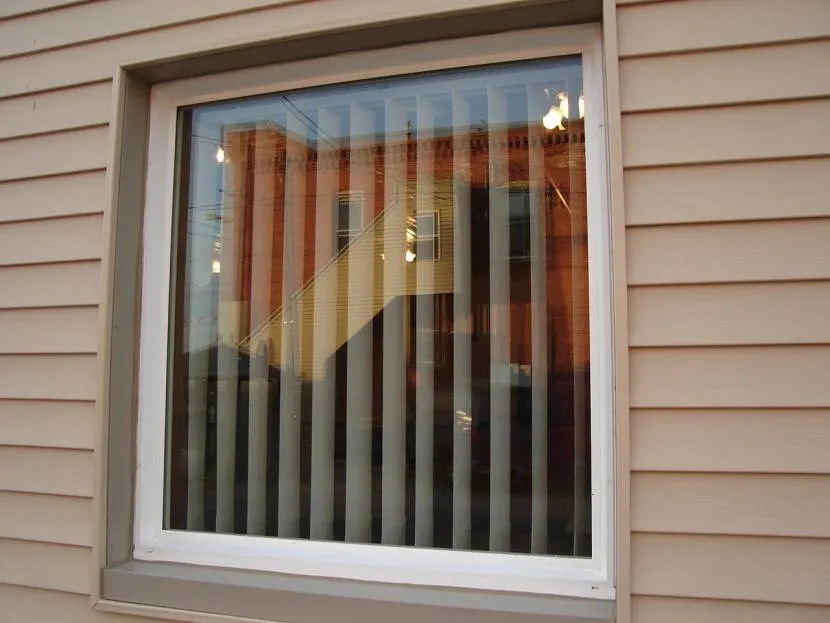

Глухое пластиковое окноИсточник prom.st

Людям необходимо регулярно нараспашку открывать окна. Но это не делают из страха понизить энергоэффективность. Зимой не хотят выпускать из помещения теплый воздух, а летом холодный. А без подпитки из каждой квартиры в основном канале ощутимо падает тяга.

Другая причина полностью противоположна первой, но выступает, как следствие. В герметично закрытой квартире повышается влажность. Хозяева находят простой выход. Устанавливают в кухне и ванной вытяжной вентилятор. И получается, что к старой шахте подключается новый мощный канал.

При проектировании основной системы подразумевалось, что кратность обмена в ней будет не более 90 кубометров в час. Люди, насмотревшись рекламы, покупают кухонную вытяжку с производительностью 1000 м³/ч. Мощнейший поток воздуха сметает все на своем пути, а в критическом месте основной конструкции образуется пробка из мусора.

Чтобы найти засор, понадобится полное обследование дымоходов и вентканалов. Сделать это смогут только профессионалы, специализирующиеся на системах воздухообмена. Их услуги стоят недешево.

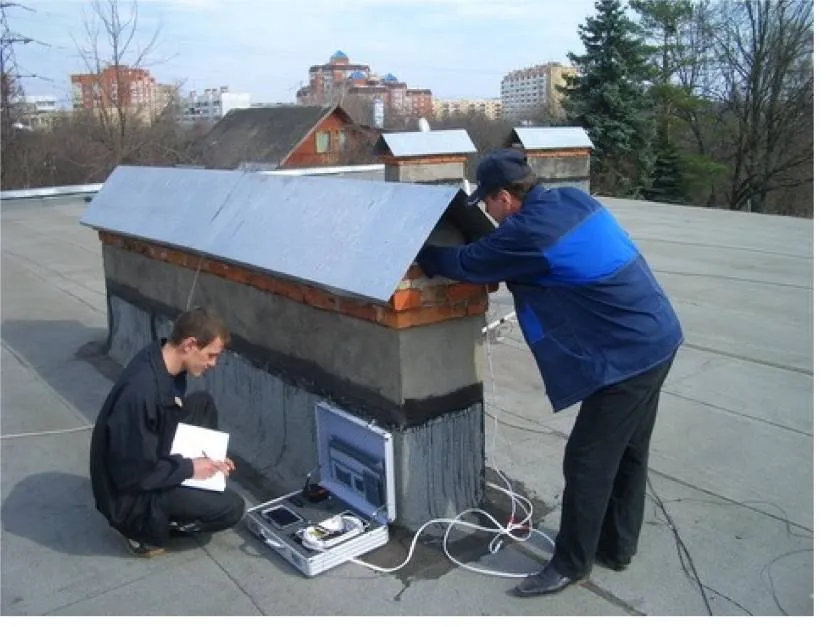

Экспертная поверка вентиляционной системыИсточник begeton.com

Третьей причиной выступает большая разница температур в летний период. Теплого воздуха в помещениях настолько мало, что холодному просто нечего вытеснять. Тяга в основной шахте падает, практически, до нуля, и воздух перестает циркулировать. Атмосфера в квартире, благодаря кондиционерам, хоть и прохладная, но углекислый газ в ней начинает превышать все нормы.

Вентиляция своими руками

Для того чтобы сделать систему естественной вентиляции своими руками, необходимо обращать внимание на важные моменты

  • Материал дома – к примеру, дерево отлично подходит для такой вентиляционной системы, так как этот материал сам по себе «дышит» и активно пропускает воздух, создавая в доме комфортный микроклимат. А вот в бетонных и кирпичных домах придется заняться созданием дополнительных вентиляционных отверстий, через которые в помещения будет попадать воздух.
  • Количество человек, находящихся в помещении – чем больше людей постоянно находится в доме, тем больше работы приточным и вытяжным воздуховодам, тем больше воздуха они должны пропускать через себя за минимальный промежуток времени.
  • Тип деятельности, который выполняется в помещении – например, для кухни или спортивного зала нужна более мощная вытяжка, чем для складского помещения.

Кроме того, для успешного проектирования естественной вытяжной системы нужно учитывать требования к нормам воздухообмена. Они составляют 60 кубических метров в час на одного человека, находящегося в помещении. А для того чтобы определить, сколько раз должен смениться воздух, необходимо просто умножить объем помещения на кратность, значение которой можно найти в соответствующих нормативных таблицах. Расчет делается отдельно для каждого помещения, а затем полученные цифры просто суммируются. Если речь идет о системе циркуляции воздуха в многоквартирном доме, то каждая система отдельно взятой квартиры должна иметь выход в общую.

Занимаясь вентиляцией, также стоит учитывать сечение и длину воздуховодов. Чем труба короче, тем быстрее по ней будет двигаться воздух. Учтите, что при естественной вытяжке наибольшая эффективность достигается тогда, когда разница между температурой в доме и на улице максимальная, то есть зимой.

В пошаговом исполнении обустройство вентиляции с естественным побуждением – это:

  • создание двух отверстий – для входа и для выхода воздуха, приточные воздуховоды должны находится приблизительно в 10 см от пола, а вытяжные вентиляционные отверстия – под самым потолком, в идеале располагать их нужно в противоположных углах помещения;
  • в отверстия вставляются воздуховоды: оптимальная высота приточного и вытяжного – 30 и 50 см соответственно;
  • отверстия закрываются специальными решетками и козырьками — это делается для того, чтобы в них не попадали насекомые, мусор и влага с улицы.

Естественная приточная вентиляция эффективна далеко не всегда, поэтому в ряде случаев стоит обустроить вместо нее приточно-вытяжную вентиляцию с механическим побуждением.

Составляющие гравитационного воздухообмена

Одной из распространенных проблем устройства естественной вентиляции в частном доме является недостаток поступления свежего воздуха в помещение. Гравитационное вентилирование безупречно действует только тогда, когда плотность воздушной массы за окном значительно выше, чем внутри помещений. Летом, когда их плотность уравнивается, воздух с улицы сам не течет.

К тому же на пути естественно перемещающихся воздушных потоков теперь устанавливают серьезные препятствия. Уплотнители окон и дверей, предложенных в наши дни потребителю, отлично сопротивляются утечкам тепла, но и воздух они не пускают снаружи.

Для того чтобы обеспечить естественный приток в домах с герметичными окнами, стоит поставить приточные клапаны в стену, а вытяжные вентиляционные трубы снабдить дефлекторами

Вопрос поступления свежего воздуха в помещения с практически герметичными окнами и дверьми решается путем установки вентиляционных приточных клапанов. Если не хочется устанавливать клапаны, придется приобретать приточные устройства на пластиковые окна или покупать оконные пакеты с вмонтированными в них изначально приточниками.

Оконный приточный клапан

Это устройство называется также оконным проветривателем. Относится к самым распространенным вариантам решения проблемы воздухообмена. Конструкция такого клапана монтируется непосредственно в оконный профиль.

Поток поступающего воздуха через оконный проветриватель направлен вверх, чтобы холодный приточный воздух эффективней перемешивался с уже нагретым внутри помещения и не доставлял дискомфорт жителям

Некоторые клапаны оборудованы автоматической регулировкой притока воздуха. Стоит заметить, что механической регулировкой производители оснащают не все модели проветривателей. Это может создать определенные проблемы при резких перепадах температур.

Основным недостатком оконного приточного клапана является относительно невысокая производительность. Его пропускная способность ограничена размерами профиля.

Стеновое вытяжное или приточное устройство

Для установки стенового проветривателя требуется сделать сквозное отверстие в стене. Производительность такого клапана обычно выше чем оконного. Как и в случае оконного приточника, поступающий объем свежего воздуха контролируются как вручную, так и автоматикой.

Стеновые вытяжные клапаны обычно располагают в верхней части стены, там, куда естественным образом поднимается отработанный воздух. Приточные клапаны в стену чаще всего монтируют между окном и радиатором. Делают так для того, чтобы поступающий холодный воздух заодно еще и нагревался.

Если стеновой вентиляционный клапан установить прямо над радиатором, то поток свеженго воздуха будет самопроизвольно нагреваться перед поставкой его в помещение

Преимущества установки приточного клапана перед обычным проветриванием:

  • Возможность регулировать приток свежего воздуха;
  • Способность пропускать значительно меньше уличного шума;
  • Наличие фильтров разной степени очистки воздуха.

Конструкция стенового приточного и вытяжного клапана не позволяет проникнуть влаге внутрь помещения. Многие модели этих устройство местной вентиляции часто включают в себя фильтры для очистки воздуха.

Межкомнатные переточные решетки

Для того чтобы свежий воздух мог беспрепятственно проникать во все части дома, нужны переточные компоненты. Они позволяют потокам воздуха свободно течь от притока к вытяжке, захватив с собой взвешенную в воздушной массе пыль, шерсть животных, углекислый газ, неприятные запахи, бытовые испарения и подобные включения.

Переток осуществляется через открытые дверные проемы. Однако он не должен прекращаться и в случае, если межкомнатные двери закрыты. Для этого между полом и полотном межкомнатных дверей оставляют зазор в 1,5-2,0 см.

Для того чтобы свежий воздух мог свободно двигаться к вытяжке и омывать все помещения, в дверные полотна устанавливают переточные решетки. Если их нет, то между плоскостью пола и полотном оставляют зазор до 2 см

Также для этих целей используются переточные решетки, монтируемые в дверь или стену. Конструкция таких решеток состоит из двух рамок с жалюзи. Изготавливаются они из пластика, металла или дерева.
