Датчик движения со встроенной камерой видеонаблюдения

ДОСТОИНСТВА ОПЦИИ ДЕТЕКЦИИ ДВИЖЕНИЯ

Преимущества применения детектора движения в камерах видеонаблюдения следующие:

Экономия памяти и энергоресурсов.

Это актуально для автономных шпионских мини камер, у которых запись ведется на карту памяти, а в качестве источников питания используются батареи;

Экономия времени при поиске необходимой информации.

Записи будут присутствовать только сцены с активно действующими лицами;

Удобство монтажа.

Возможность быстрой и скрытой установки в различных местах слабо подходящих для традиционных видеокамер. Благодаря этому эффективность системы видеонаблюдения может увеличиться на порядок;

Доступная стоимость.

Как правило, камера видеонаблюдения со встроенным аппаратным детектором стоит намного дешевле обычных видеокамер. Они пользуются довольно высоким спросом, хотя их функциональные возможности существенно ограничены;

Универсальность.

Могут использоваться в качестве базовой системы безопасности не только осуществляет съемку, но и посылая сигнал тревоги пользователю на определенный номер телефона или электронную почту.

ОБЛАСТЬ ПРИМЕНЕНИЯ

Видеокамеры с программным директором движения и набором опций обработки информации чаще всего используются для аналитического видеонаблюдения:

• подсчета посетителей;
• контроля товара на полках и др.

Основная область применения такого оборудования, это супермаркеты и магазины самообслуживания. Также могут применяться на различных общественных мероприятиях для контроля трафика посетителей.

Аппаратный детектор движения встроенный в камеру или внешний применяется в качестве элемента системы безопасности, для контроля несанкционированного проникновения в помещение. В данном случае видеокамера является вторичным оборудованием, предоставляющим дополнительную информацию о правонарушителе.

Камеры видеонаблюдения с детектором движения бессмысленно устанавливать в людных местах. При наличии постоянного движения большинство преимуществ такого оборудования теряются.

2012-2022 г. Все права защищены.

Представленные на сайте материалы имеют информационный характер и не могут быть использованы в качестве руководящих и нормативных документов

Что такое видеоглазок?

Камеры в дверные глазки начали массово монтировать относительно недавно, примерно 15 – 20 лет назад, до этого подобная «шпионская» аппаратура для широкого потребителя была недоступна. Придя на смену обычной оптике, беспроводной видеоглазок сделал подлинную революцию в области охраны городских квартир и частных домовладений.

Сейчас, чтобы узнать, ситуацию рядом с жилищем, хозяевам не нужно напряженно вглядываться в узкое отверстие, видеоглазок беспроводной на дверь в виде обычного, привычного для всех оптического глазка передаст картинку в цвете на выбранный вами монитор.

В самом простом, бюджетном варианте этот монитор устанавливается на внутренней части дверного полотна, но беспроводной видеоглазок способен передавать сигнал фактически в любую точку земного шара. Правда, подобная опция доступна только видеоглазкам для входной двери с WiFi каналом.

Камера в глазке двери зачастую прикрывается окуляром и мало чем отличается от обычного оптического глазка

Если объяснять в общих чертах, то дверной глазок с видеокамерой беспроводной или проводной, предназначен для считывания сигнала возле входной двери и отображения этого сигнала на соответствующем мониторе. А вот что может дверной видеоглазок помимо передачи сигнала и насколько сложно его установить, мы разберем далее.

Функциональные возможности камер, оснащенных датчиком движения

Камеры с детектором движения, как правило, автономны, они не имеют дополнительного источника питания, работая лишь от внутреннего аккумулятора, которого с лихвой хватает на продолжительную работу, поэтому можно не беспокоиться за безопасность вверенного ей участка. Конструкция камер наблюдения разработана таким образом, что можно с легкостью поменять место ее дислокации буквально в течение нескольких минут. Подобные особенности помогают без проблем обеспечить качественное полноценное видеонаблюдение за участком большой площади.

Ключевое отличие беспроводной портативной видеокамеры с детектором движения от стационарной проводной заключается в способе передачи полученного изображения на серверы. В первом случае используется источник Wi-Fi-соединения, который обеспечивает бесперебойную поставку информации в полной ее защищенности.

Но также следует уделить внимание тому, что такой камере требуется постоянный сильный источник Wi-Fi-сигнала, иначе полученное изображение просто пропадет. Обеспечение удаленного доступа через интернет к камерам, подключенным к сети Wi-Fi, осуществляется через обычный браузер с предустановленным в него расширением

Кроме этого, для доступа не требуется абсолютно никакого дополнительного программного обеспечения, кроме настройки камеры, которая предполагает использование софта, поставляемого на диске вместе с устройством.

Лучшие недорогие уличные камеры видеонаблюдения

Бюджетные уличные IP камеры видеонаблюдения подойдут для присмотра за домом, гаражом, контроля сотрудников и прочих случаев, где не нужно исключительное качество картинки и дополнительные опции. Сложные в настройке, не соответствующие характеристикам, устройства с низким качеством картинки, без функции противостояния засветке и антивандальной защиты (для уличных моделей) исключались из обзора.

Dahua DH-HAC-HFW1000RP-0280B-S3

Бюджетная уличная камера видеонаблюдения с ночным видением до 20 м. Снимает в HD разрешении с посредственным качеством картинки. Функционирует в суровых условиях средней полосы: выдерживает морозы до -400 C и работает в производственных цехах с температурой до +600. Мощный передатчик способен отправлять сигнал на расстояние более 1 км. Благодаря малому фокусному расстоянию охватывает более 830.

Корректируется видеосигнал, полученный в сложных условиях (низкая освещённость, атмосферные осадки), сложным программным обеспечением. Режим SD сэкономит дисковое пространство, когда детализация изображения не важна. Нестабильное напряжение ±25% от номинального для устройства не страшно, как и грозовые разряды мощностью до 4 кВт. Интеллектуальная подсветка гарантирует однородное освещение объектов в поле видимости ночью.

Достоинства:

• Стабильность при скачках напряжения.
• Дальность передачи сигнала.
• Работа с 4-мя типами сигнала по одному кабелю.
• Широкий диапазон рабочих температур.
• Программное повышение чёткости картинки.

Недостатки:

Не обнаружены.

Одна из наиболее дешёвых камер, у которой, с оглядкой на цену, недостатков нет. Она снимает ночью, равномерно подсвечивая объекты, передаёт сигнал на расстояние более 1 км, питается по витой паре, настраивается за 5 минут.

Optimus AHD-H012.1(3.6)E

Бюджетный вариант с датчиком движения для монтажа на улице. Построена на базе недорогой матрицы CMOS JX-F23, обеспечивает неплохое изображение в Full HD разрешении. При снижении интенсивности освещения детализация падает, появляются шумы, удалённые предметы становятся неразборчивыми. Инфракрасная подсветка, представленная 6-ю светодиодами, ситуацию спасает частично.

При большом фокусном расстоянии в 3,6 мм охватывает весьма ограниченный спектр пространства – годится для наблюдения за дверью, воротами, авто и прочими конкретными вещами. Изменяемый баланс белого способствует оптимизации изображения. Дополнительно некачественные кадры обрабатываются программно. Устройство не чувствительно к отклонению напряжения на 10%. Антивандальный корпус с классом защиты IP67 защитит внутренности и оптику от ненапористых попыток злоумышленника повредить прибор.

Достоинства:

• Full HD разрешение.
• Запуск записи при срабатывании сенсора движения.
• Автоматический баланс белого.
• Защита против вандалов.
• Высокая чувствительность при цветной и чёрно-белой съёмке.
• Стабильность при отклонении питающего напряжения до 10%.

Недостатки:

Малый охват.

Популярные дизайны камер-шпионов

В качестве ручного шпиона используют всевозможные варианты камер. Стоит помнить, что далеко не всех из них разрешены законодательством, и использование их может повлечь за собой серьезные последствия.

Популярной камерой для охраны дома и разрешенной законом является глазок. Камера-глазок, встроенная во входную дверь оборудованная датчиком движения включает запись и\или трансляцию на заданное устройство при попадании объекта в зону контроля сенсора.

Глазок служит для идентификации подошедшего к двери гостя. Помимо этого глазок способен вести запись, на которой будет лицо преступника проникшего в квартиру, когда вас не было дома. За это отвечает заранее заданная программа устройства. Программа же будет отвечать за то, когда и как продолжительно будет вестись съемка с глазка-видео оператора.

Не менее популярным, чем глазок являются настольные часы будильник. И если в доме будильник будет вести съемку на законных основаниях, то применение его в офисе без предупреждения сотрудников, может повлечь за собой ответственность.

Скрытые мини камеры

Будильник способен работать и как часы и как агрегат видеонаблюдения. Программа внутри него настроенная пользователем будет определять, когда включать съемку, а когда нет. Обычно программа осуществляет запуск устройства съемки с дистанционного пульта или команды телефона.

Будильник является идеальным способом слежения за нанятой няней. За супругом или супругой, а также за возможными рабочими в помещении. В офисе же аппарат ведет слежение за сотрудниками или осуществляет компрометирующие записи конфиденциальных переговоров, во всяком случае, в некоторых других странах.

Совсем запрещенными являются скрытые агрегаты в форме пуговиц, ручек, или иных аксессуаров которыми вы можете вести повседневную скрытую съемку. Съемка с подобных аксессуаров разрешена только определенными государственными структурами.

Так популярным становиться гаджет у патрульных отрядов полиции и работников дорожно-постовой службы. Их гаджет не является скрытым, но, тем не менее, носит карманный характер и ведет постоянную съемку.

Рекомендуем купить

На что обратить внимание при выборе

Итак, выбирая такой необходимый сегодня прибор, как камера с датчиком движения, необходимо опираться на следующие рекомендации от специалистов.

• Цифровые аппараты слежения обладают более высоким видеоразрешением.
• Если охраняется территория, где в ночное время присутствует ограниченное освещение, то выбирайте прибор с инфракрасным сенсором. Производители предлагают сегодня модели, в которых сенсор можно настраивать под определенную освещенность улицы.
• Оптимальное решение – камера с предварительной записью (есть и такие). Они начинают работать за 3 секунды до начала движения в зоне видения.
• Увеличение количества этих зон и их настройка.
• Что касается способа передачи данных, то на сегодняшний день оптимальный вариант – это интернет. Хотя и от других способов никто не отказывается. Ситуации случаются разные, тем более не везде интернет работает хорошо, а где-то, вообще, отсутствует.
• Если в видеокамере есть поворотный модуль, то выбирайте эту модель. Она держит движущийся объект в поле поворота. Так что можно проследить, куда человек движется.
• Что касается уличных видеокамер, то важными критериями выбора будут высокая влагоустойчивость и температурный перепад.
• Количество кадров, проходящих за одну секунду. Идеальный вариант – максимальный показатель скорости. Это дает возможность просмотреть отснятый материал при небольшой скорости.

Влагостойкая камера видеонаблюдения

Виды камер с датчиком движения и характеристики

Аналоговые камеры подключаются через видеорегистратор

Камеры видеонаблюдения с датчиком движения и записью бывают аналоговые и цифровые. Они предназначаются для установки на улице или внутри здания.

Аналоговые

Оборудование аналогового типа характеризуется наличием дополнительного носителя информации, который подключается отдельно. Датчик движения в них отсутствует. Движение обнаруживается за счет программной функции. Оно фиксируется видеорегистратором.

Принцип действия аппарата прост. Видеопоток отправляется на видеорегистратор. Там она разделяется на одинаковое количество квадратов. После этого происходит анализ цветового потока. Таким образом обнаруживается движение за счет существенных изменений в квадратах.

Цифровые

Цифровые видеокамеры более популярны. Они производят съемку в высоком разрешении. В таком устройства стоит карта памяти для записи данных или жесткий диск.

Поворотные

Поворотная камера наблюдения

У таких устройств автоматика отрегулирована так, чтобы замечать изменение пикселей в определенном участке кадра. Замечая любое перемещение, камера поворачивается в эту область. Как только объект выходит из зоны действия, камера возвращается в исходное положение.

Для таких устройств характерна функция автоматического патрулирования. Для этого настраивается их движение по определенному маршруту. При этом программ может быть несколько десятков. Как только устройство достигает механического ограничения движения, оно поворачивается в противоположную сторону. Поворотные камеры дополнительно оснащаются инфракрасной подсветкой, могут реагировать не только на движения, но и на звук.

Устанавливают такие аппараты на улице или в здании. По форме они бывают купольные или сферические.

Камеры для наружного применения

Уличные камеры выдерживают морозы и высокие температуры

Устройства для наружного наблюдения бывают цветными и черно-белыми. Второй вариант стоит дороже. Такие камеры снимают днем и ночью, причем качество изображения в дорогих моделях одинаково хорошее. Черно-белые аппараты дают более четкую картинку в условиях плохого освещения.

Уличные устройства способны выдерживать морозы или жару. Корпус у них прочный, внутрь не попадает пыль, поэтому срок службы аппарата не зависит от влияния внешних условий. Стоят эти камеры дорого. Есть и дешевые варианты, но их можно легко разбить. Перед применением наружной камеры нужно определить, где именно она будет устанавливаться.

Предназначены эти устройства для круглосуточного наблюдения за охраняемым объектом. Миниатюрные камеры используются для скрытой съемки. Для правильного выбора устройства учитываются такие параметры:

• Форма корпуса. Для слежки за большой площадью больше подходят корпусные изделия.
• Разрешение матрицы. Оно влияет на качество съемки и детализацию изображения. Оптимальным показателем считается 1-2 мегапикселя.

Камеры для помещений

Внутренние камеры предназначены для квартиры, подъезда или дачи. Они характеризуются высоким качеством съемки. Датчик движения в таких устройствах является особенно актуальным.

IP-камеры

Камера наблюдения с микрофоном для громкой связи

Главной особенностью IP-камеры является встроенный сетевой интерфейс, а также веб-сервер. Ее можно подключать к любой интернет-сети. С помощью такого устройства можно записывать данные и передавать их в любую точку на планете. Они часто используются в охранных системах видеонаблюдения. Устройства оснащены дополнительными приспособлениями:

• микрофон (он предназначается для громкой связи);
• динамик (записанное видео можно просматривать со звуком).

К аппарату можно подключать любые другие датчики. Он может автоматически отправлять сообщения на электронную почту, подсоединяется к модему. Применять в работе с ними можно специальное программное обеспечение или стандартный браузер.

Возможности настроек детекторов движения

Даже самые простые детекторы имеют возможность регулировать параметры их работы. Смысл этих регулировок: максимально снизить количество ненужных, «ложных» срабатываний. Разные производители ПО видеонаблюдения предлагают разные наборы параметров, доступные пользователю для настройки. Но все эти параметры в итоге можно поделить на следующие типы:

• Настройки чувствительности
• Настройки размера
• Настройки зоны
• Настройки перемещения

Расскажем о каждом параметре для настройки подробнее.

Настройки чувствительности

В большинстве ПО имеется возможность установки определенного значения степени изменения контрастности, фактическое превышение которого детектор будет считать движением. Конкретный смысл и механизм влияния этого параметра производители раскрывают крайне редко (ссылаясь на коммерческую тайну), предоставляя пользователю задавать чувствительность в процентах или условных единицах. При установке нулевого значения детектор практически ни на что не будет реагировать – при выборе 100-процентного значения детектор будет реагировать на малейшие, порой не различимые взглядом изменения «картинки». Подразумевается, что подходящее значения будет подбираться опытным путём.

Низкая чувствительность программного детектора движения — детектируются только крупные и резко выделяющиеся объекты.

Высокая чувствительность программного детектора движения. Детектор реагирует на все подряд.

Настройка размера

Здесь уже и проще, и понятнее. Пользователь задаёт размер области изображения (в пикселах или процентах от размера кадра) – и, если, количество пикселей, у которых изменилась контрастность меньше, чем заданное количество (как правило в %), то детектор проигнорирует это изменение. Таким образом можно исключить срабатывания на всякую «мелочь» вроде листвы, бликов, капель дождя, травы и т.п.

Настройки зоны

Тут совсем просто. Пользователь прямо на изображении выделяет область, в которой требуется либо детектировать движение, либо наоборот — детектор срабатывать не должен.

• «зона детекции»
  Зона, в которой программный детектор движения следит за наличием движения. Все, что происходит вне этой зоны не будет вызывать срабатывание детектора. Зоны детекции полезны прежде всего в случаях, когда по факту движения требуется подавать уведомление оператору, т.к. позволяет следить за каким-то конкретным объектом.
• «зона исключения»/«маска детектора»
  Зоны, или даже зоны, в которых детектор будет игнорировать движение, реагируя только на события вне заданной области. Зоны исключения чаще всего используются для настройки ведения записи по срабатываниям детектора, т.к. даёт возможность исключить запись архива по заведомо ненужным событиям.

Зона детекции движения в ПО видеонаблюдения.

Зона исключения детектирования движения в ПО видеонаблюдения.

Пример использования маски детектора:

Детекция производится по всему кадру.

В зоне исключения детекция движения не производится.

На картинке слева детекция работает по всему кадру, что вызывает ложные срабатывания. На картинке справа наложены зоны исключения, в которых детекция не производится — нет ложных срабатываний.

Настройки перемещения

Довольно редко встречаемая категория настроек. Здесь имеется в виду возможность указать скорость перемещения и/или направление движения объекта. В теории это должно позволять исключить срабатывание детектора на слишком медленные или слишком быстрые перемещения либо наоборот – заставить детектор реагировать на эти перемещения. Настройки направления должны в результате давать возможность реагировать (или наоборот – не реагировать) на перемещения объектов в указанных направления.

По факту такие возможности используются довольно редко, т.к. если на объекте реально требуется следить за перемещениями объектов, то используется на порядок более эффективная и «продвинутая» видеоналитика трекинга объектов.

Как мы уже сказали выше – разные производители ПО предлагают разные возможности настроек детекторов движения. Настало время посмотреть конкретно: что именно будет доступно при выборе того или иного ПО.

Подборка производителей камер видеонаблюдения с датчиком движения

Данная подборка основана на высоких рейтингах среди производителей, а также отзывах покупателей.

• PS-Link. Очень популярный российский производитель систем видеонаблюдения, в том числе камер с датчиком движения.
• RITMIX. Относительно новый бренд на российском рынке от корейского производителя. Производят в основном портативную электронику, смартфоны, а с недавнего времени и камеры видеонаблюдения.
• EZVIZ. Новый бренд компании Hikvision. Разрабатывают и производят собственные стандарты видео форматов.
• Xiaomi. Очень популярный не только в России, а и во всём мире, китайский производитель. Производство поворотных камер видеонаблюдения, для Xiaomi не исключение.

Статья написана для сайта remstroiblog.ru.

Преимущества и недостатки

Основное отличие видеокамер с датчиком движения от других моделей – это те самые принципы работы, о которых было упомянуто выше. Отсюда и преимущества прибора данного типа.

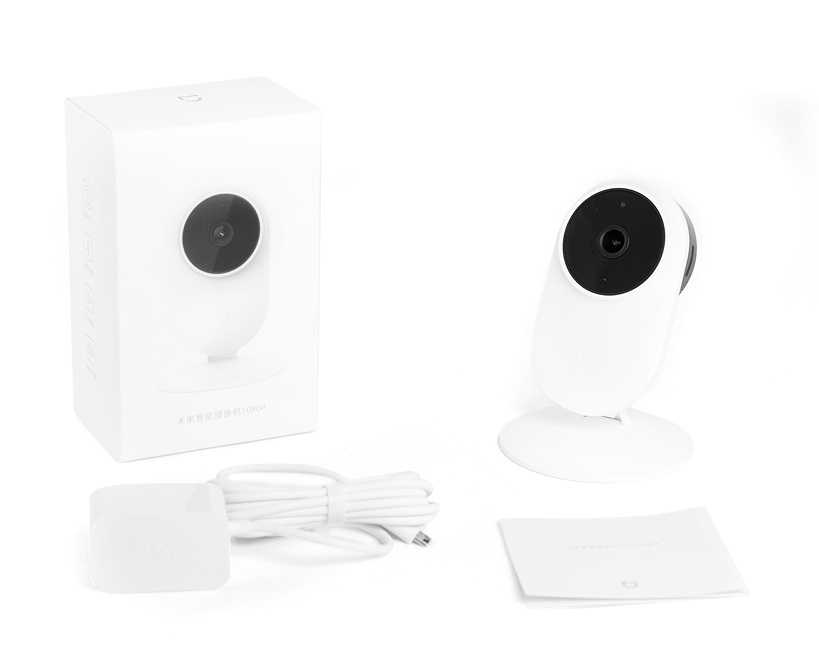

Комплектация камеры с датчиком движения

• Запись только необходимых моментов.
• Носитель не забивается ненужными данными, отсюда и качество изображения.
• Если модели в своем составе имеют аккумуляторы, то долгая работа в штатном режиме. Это так называемые автономные устройства.
• Нет необходимости устанавливать сервер, в котором будут храниться данные изображения. Можно, если постараться, подобрать отдельный модем под разъемы камеры видеонаблюдения.
• Компактность, что позволяет установить прибор в любое место, даже самое недоступное.

Кстати, производители все чаще предлагают оригинальные решения, особенно это касается камер внутреннего видеонаблюдения. К примеру, настольные часы с камерой скрытого слежения или мини камеры, установленные в горшок с цветком. Вариаций на данную тему огромное количество.

Есть модели, в которых используется датчик движения gsm. С его помощью можно быть всегда в курсе событий, что происходит в доме, если вы находитесь вдали от него. Если произошло проникновение в дом, то gsm датчик отреагирует и отправит вам SMS или позвонит. Издалека можно организовать проверку дома, позвонив, к примеру, в районное отделение милиции.

К сожалению, без недостатков не обошлось.

• Так как веб камера видеонаблюдения с датчиком движения начинает работать, только когда в поле видения ее объектива попадает человек, то есть возможность просто ее испортить, не попав на записанное видео.
• Если неправильно настроить (отрегулировать) чувствительность сенсора, то прибор начинает работать, если в его поле видения попадает даже небольшое животное. Поэтому установку и настройку надо обязательно доверять профессионалам.

Что это такое, и для чего необходима такая функция?

Из самого названия уже становиться понятным, что данный тип камер записывает лишь те моменты, когда на наблюдаемом (охраняемом) участке происходит движение. Для примера возьмем дверь магазина или отеля. Пока люди проходят мимо двери, камера запись не производит, то есть, память ее не заполняется. Как только к двери подошел человек, камера тут же включается, и запись производится. Когда человек вышел из зоны обзора, прибор перестает снимать.

Таким образом, во-первых, экономится память видеорегистратора. Во-вторых, уменьшается время съемки, что дает возможность при необходимости просматривать только временные периоды, где происходит движение. В-третьих, качество изображение в несколько раз увеличивается.

Заключение

Обойтись без детекции движения в системе видеонаблюдения невозможно, их роль сложно переоценить. При этом детекторы нельзя просто поделить на два разных типа («камерный» или программный) – следует учитывать принципы работы детекторов в каждом конкретном ПО видеонаблюдения, дабы в итоге получить систему, оптимально подходящую для каждой конкретной задачи и конкретного объекта.

Именно поэтому в нашем автоматизированном сервисе расчёта не только учитываются особенности программных детекторов в разных ПО, но и присутствует опция выбора потока для детектирования и даже вариант использования встроенных детекторов IP-камер.

И, как обычно, наши советы и рекомендации:

Не хватает глубины архива при записи по детекции движения?
В первую очередь обратите внимание на работу и настройки детекторов движения

При настройке важно убедится в работе детектора во всем диапазоне работы камеры, и в первую очередь в сложных условиях — снег, дождь, сложное и недостаточное освещение
Наверняка после этого фактическая глубина архива вырастет, а количество «ложняков» значительно уменьшится. Но не увлекайтесь слишком — увеличится риск пропустить нужное событие.
Сомневаетесь в качестве интеграции камер? Требуется аналитика? В системе камеры разных марок и хочется удобно и единообразно настраивать детекцию?
Тогда очевиден выбор варианта с программным детектором движения.
Подобрали камеры и рассчитали видеосервер, но заказчик просит заменить ПО?
Обязательно рассчитайте видеосервер заново — разница в работе детекторов существенно влияет на требования к платформе.
Не хотите зависеть от параметров потока детекции движения?
Рассмотрите вариант использования «камерных» детекторов

Но не забудьте уточнить их поддержку в выбранном ПО.
Не знаете что всё-таки выбрать — программную детекцию или встроенную в IP-камеры?
Рассмотрите вариант использования части камер — встроенного детектора движения, а для другой части — программного. Программные продукты ведущих производителей позволяют это реализовать.
Хотите знать что предшествовало тревоге, и что было после?
Для этого существуют функции пред- и постзаписи. Первая означает наличие программного буфера, с помощью которого записанное «по движению» видео начинается не с момента регистрации движения, а за несколько секунд до него. Вторая позволяет закончить запись спустя несколько секунд уже после прекращения срабатывания детектора. В результате — при анализе архива — можно увидеть как само тревожное событие, так и ситуацию до и после него.
