Как проверить подсветку
Самый простой и действенный способ уже указан выше. Если при просвечивании экрана фонариком на нем видно изображение, можно даже не искать другие проблемы. Дешифраторы, система питания, сигнальные шлейфы, графические процессоры и остальные ключевые узлы работают нормально. Неполадка возникла в подсветке или блоке ее управления.
Чтобы проверить подсветку, с телевизора нужно снять практически все. Но все это можно сделать аккуратно и быстро. Проверка подсветки состоит из двух этапов.
- Нужно убедиться, что на структуру диодов подается напряжение. Эту задачу решает LED драйвер, отдельная цепь блока питания телевизора. Если на ее выходе нет напряжения, подсветка работать не будет.
- Если на драйвере есть напряжение, при осмотре не обнаружено мест локального перегрева, отвалившихся проводников и повреждения токоведущих дорожек, приступают к проверке каждого из кристаллов.
Хотя для работ понадобится специальное оборудование, для его эксплуатации требуются только минимальные знания и навыки. В перечень приборов входит мультиметр, паяльник (воздушная паяльная станция) и острые щупы. А вот объем знаний несколько обширнее. От ремонтника потребуется умение проверять параметры участков цепи. Не лишними будут знания о базовых значениях напряжения, с которыми работают полупроводниковые кристаллы. Понадобится также аккуратность, сноровка и уверенные навыки пайки воздушным феном. Поэтому, если всего этого нет в наличии, приступать к самостоятельному ремонту не рекомендуется. Лучше обратиться в сервис за квалифицированной помощью.
Инструкция по снятию линз и замене светодиодов.
Каждый мастер меняет диоды по-своему. Я опишу, как я это делаю.
Сначала нужно снять полоску с оболочки. Для этого я нагреваю корпус паяльником примерно на 100 градусов, а затем заливаю спирт из шприца и медленно снимаю полоску. Здесь старайтесь не сгибать полоску, чтобы линза не отвалилась.
Процесс удаления полос
Затем закрепите стержень «третьей рукой» и приготовьтесь снять объектив.
Прикрепление планок
Чтобы снять линзу, установите на фене температуру около 120 градусов Цельсия и хорошо нагрейте дно полоски примерно на 10 сантиметров.
Процесс нагрева платы
Затем, используя лопатку или другой тонкий предмет, осторожно поверните объектив. Ни при каких обстоятельствах не применяйте силу
Основная задача — сохранить ножки объектива в целости и сохранности.
Лопата под объективом
Объектив снят. Все ноги на месте
Всегда помните, где был объектив, и возвращайте его в то же самое место. Этот подход избавит вас от пятен на экране после замены.
Тогда вы можете отказаться от светодиода. Чтобы немного уменьшить потемнение текстолита (в данном случае мне это не помогло, потому что я использовал низкокачественный поток), я заклеиваю место пайки каптонной лентой.
Подготовка светодиода к пайке
Спустите немного потока на светодиод, затем установите температуру сушилки примерно на 320 градусов. Начиная с нижней части доски, начните нагревать его до тех пор, пока светодиод не расстынется.
процесс выпаивания светодиода
Светодиод не припаян.
Как видите, текстолит потемнел, особенно в тех местах, где флюс закипел. Это неплохо, качество изображения не пострадает от этого потемнения.
Сполосните остатки флюса и припойте контакты новым припоем.
Новые светодиоды 6 В. Большая шайба плюс
Я не провода светодиодов, потому что в этом случае будет много олова на контактной пластине, и это будет иметь негативное влияние на дальнейшую работу. Я протираю новый светодиод с алкоголем для удаления любого оставшегося оксидного слоя, затем применить поток и положение светодиода.
Новый светодиод запечатан
Перед тем, как нанести объектив, протрите его внутреннюю часть ватным тампоном.
Затем нанесите немного клея на область, где установлен объектив
Очень важно, чтобы клей не попадал на СИД таким образом, чтобы не пятнать внутреннюю часть объектива
Нанести клей
Затем установите объектив. Постарайтесь установить объектив как можно более равномерно, чтобы его центр располагался точно посередине светодиода.
Пока клей был еще мокрым, я подключил доски и включил телевизор. Подсветка работает.
Рабочая подсветка
Затем я быстро установил светоотражающую пленку и светофильтры. Я сделал это, чтобы посмотреть, нет ли на изображении пятен из-за несовпадения линз. Поскольку клей еще не полностью высох, при неправильном расположении линз объектив может немного сместиться.
В этом месте установлен светодиод. Эффект лучше, чем на некоторых родных светодиодов
Я дал клею высохнуть на час, а потом начал собирать телевизор.
Определим неисправность в телевизоре с фронтальной подсветкой.
Итак теперь перед нами Philips LED Smart TV – 55.
Прежде чем разбирать телевизор, чтобы подтвердить неисправность, я включил телевизор, чтобы увидеть саму неисправность. Действительно, есть изображение и звук, но изображение не было видно из-за отсутствия подсветки. Вы должны внимательно посмотреть или зажечь фонарик, чтобы увидеть изображение на панели дисплея. Это подтвердило, что сигнал идут на материнскую плату, T-con и светодиодную панель. Затем я подтвердил, отправляла ли материнская плата сигнал включения черного света на блок питания (БП). Для этого мне нужно было разобрать крышку, чтобы это выяснить.
Блок питания (БП) для подключения к материнской плате. Проверка сигнала от материнской платы к БП на CN203 после включения телевизора на BL_ON. Сигнал или 4,3 В постоянного тока присутствовал.
Этот тест подтвердил, что материнская плата работает, и следующий шаг должен подтвердить, есть ли выход на светодиодные полосы от блока питания.
Есть 2 пары (CN301) светодиодных лент – LED1 + и LED2 +. Первый (LED1 +) был протестирован на напряжение 130 В постоянного тока, а второй (LED2 +) получал 113 В постоянного тока от блока питания. Эти результаты показали, что один набор светодиодных ламп имеет более высокое напряжение, чем другой, что подразумевает, что в светодиодных лентах может быть неисправность. Окончательный тест заключался в том, чтобы определить, какая светодиодная лента не вызывает подсветку телевизора.

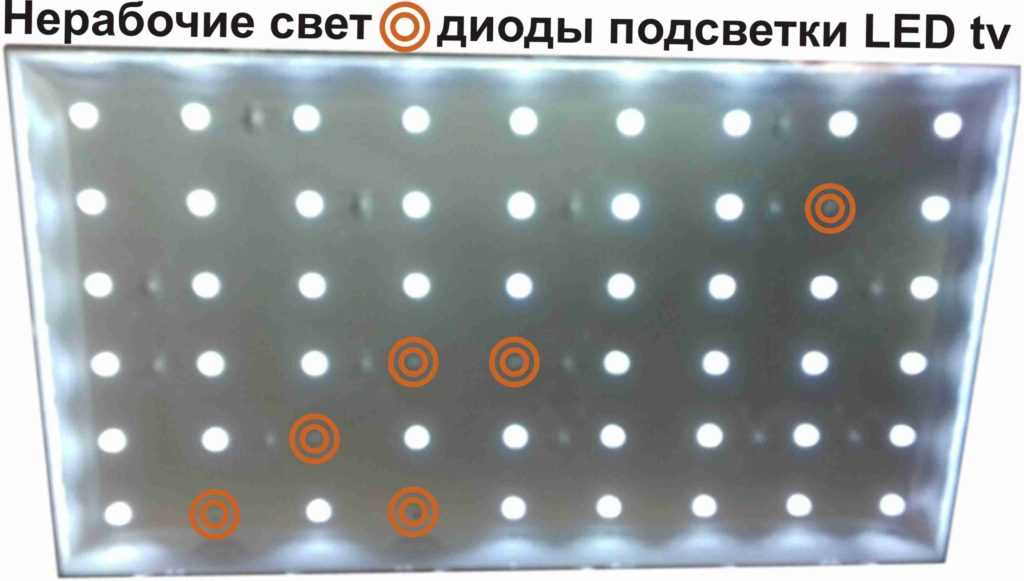

Светодиоды, подключенные к LED1 +, имели 2 светодиода, которые не горят при использовании тестера светодиодной подсветки, проверяющего каждую полосу за раз.
Итак мы выяснили что причина неисправности в светодиодах. Теперь нужно решить для себя покупать новый светодиодный модуль или впаять новые светодиоды самостоятельно. Для этого нужно определить Какие светодиоды в телевизоре.
Определяем тестером рабочее напряжения и тип этого светодиода. Далее нам потребуются эти характеристики для подбора и покупки нового светодиода. Ошибиться очень легко, возможно в данном случае купить новый светодиодный модуль будет куда проще и надежнее.
Подведем итоги. Мы выявили неисправность светодиодной подсветки и определили Какие светодиоды в телевизоре их тип и характеристики. Теперь у нас два пути покупаем светодиоды и впаиваем их самостоятельно или приобретем новый светодиодный модуль полностью. Благо на Aliexpress выбор и того и другого очень большой

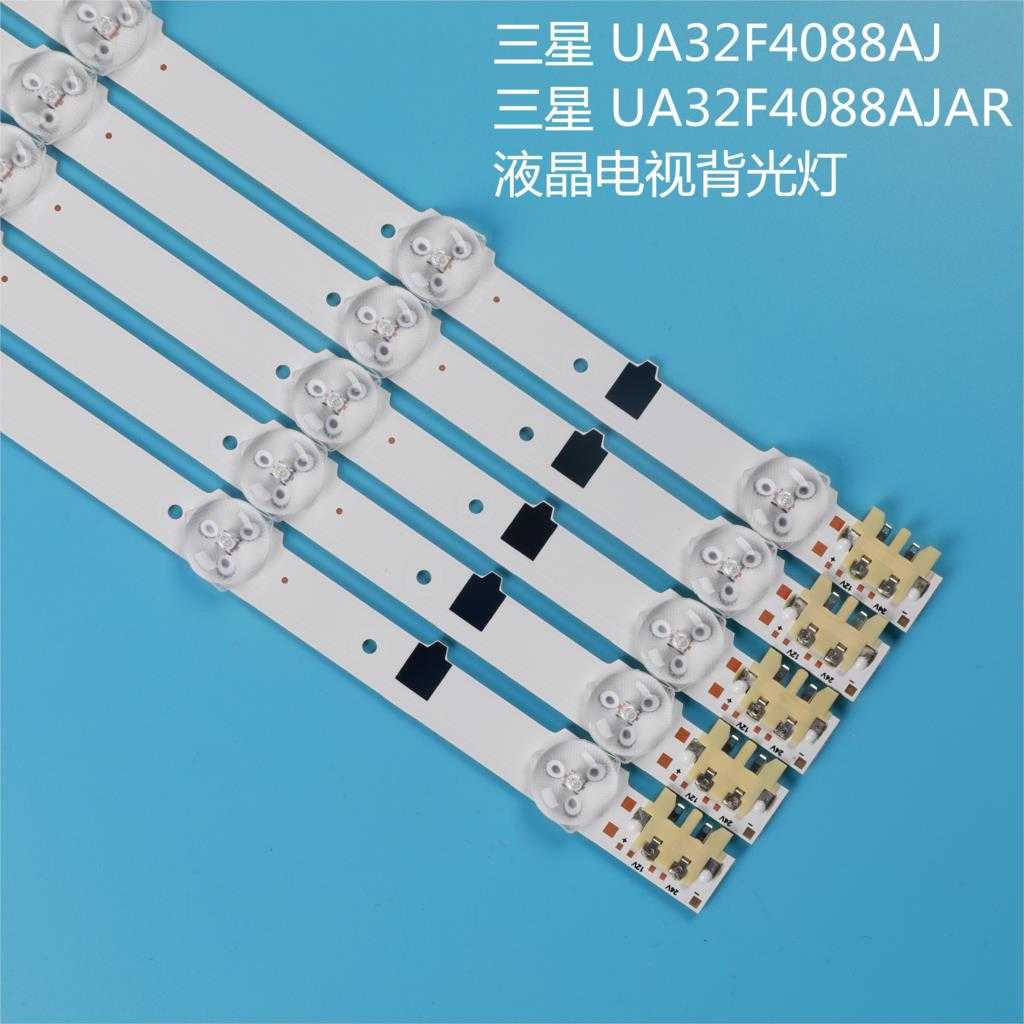

За несколько минут я нашел и готовые светодиодные модули для замены в телевизоре Philips LED Smart TV – 55, так и нашел отдельные светодиоды с линзами. Повторюсь главное это правильно определить какие светодиоды в подсветке телевизора.
Замена светодиодов в LED телевизоре
Сразу стоит отметить, что поменять светодиоды своими руками – кропотливая и довольно трудная задача. В первую очередь проблемы начинаются с покупкой неисправных деталей. В сервисные центры целые ленты не доставляют, поэтому придётся заказывать их на сайте официального производителя.
Это займёт какое-то время. По этой причине, пользователи предпочитают относить агрегат в сервисный центр, где специалист использует прибор для проверки жк телевизоров, выявит неисправность, а затем сам произведет ремонт.
Многие люди выбирают замену отдельных диодов, которые вышли из строя. Но и покупка такого оборудования может стать проблемой, поскольку не в каждом радиомагазине или на рынке продают подходящие модели.
Чтобы снять планки, необходимо нагреть их феном, поскольку они крепятся к телевизору двухсторонним скотчем. Так получится легче отсоединить устройство от телевизора.
Планку ставят в специальный держатель и прогревают снизу феном. Контакты расплавятся, а неисправная деталь будет удалена. Чтобы впаять новый светодиод, нужно использовать такой же метод, чтобы не повредить оборудование.
Бывают ситуации, когда минусовая площадка для светодиодов отличается по размерам от плюсовой. Поэтому необходимо самостоятельно подрезать место контакта, чтобы подсоединить диод.
По такой же схеме необходимо впаять все остальные диоды, а линзы закрепить на оборудовании суперклеем.
Если пользователь решил самостоятельно починить оборудование на ТВ, важно учитывать все эти нюансы. Если прежде никогда не было опыта проведения подобных работ, то ремонт телевизора желательно доверить профессионалам
Ведь есть риск, что после стороннего вмешательства в систему, срок службы уменьшится.
Замененные ЛЕД светодиоды не получится использовать повторно для телевизоров LG (или других популярных марках), поэтому их можно просто выкинуть.
Ремонт подсветки
Частая проблема, из-за которой телевизор LG может ничего не показывать — неисправность подсветки LED. Многие пугаются, когда узнаю от случившемся, думая, что придётся поменять ЖК экран телевизора целиком. Но, это совсем не так. Подсветка — вполне ремонт пригодная деталь.
Главный признак того, что всё дело именно в подсветке: больше ничего не показывающий дисплей, при том, что звук есть и никаких внешних повреждений не было. Каналы зачастую тоже продолжают переключаться без проблем.
Окончательно удостовериться в том, что виной всему сломанная подсветка можно, предварительно затемнив помещение с помощью штор и выключенного света. Как только в комнате станет темно, необходимо посветить любым фонариком на включённый экран с расстояния мера-двух. Изображение на нём станет видно, хотя оно будет крайне затемнённым.
Основная причина проблем с подсветкой в телевизорах LG — последовательное подключение всех диодов. Это приводит к тому, что даже при перегорании одного из них — работать перестаёт вся цепь. Для того, чтобы не работала ни одна лампочка отвечают защитные микросхемы, отключающие при малейших проблемах диодную ленту целиком.
Ремонт подсветки телевизора LG осуществляют одним из трёх способов:
- в официальном сервисном центре;
- в частной мастерской;
- самостоятельно.
Первый вариант больше всего подходит, если на момент поломки не успела истечь гарантия. Но стоит учитывать, что в официальных сервисах светодиодную подсветку не чинят отдельно от матрицы, поэтому починить без гарантии лишь первую не удастся — придётся заплатить не 12 тысяч рублей за всю матрицу. Гарантия выдаётся на сам ТВ на год, а на новые детали — до трёх месяцев. Замена подсветки телевизора LG у частного мастера возможна как дома у владельца, так и в мастерской. Стоимость такой процедуры составит от пяти сотен до пяти тысяч рублей в зависимости от количества поломавшихся диодов, их типа, размера экрана и марки самого устройства.
Но многие владельцы подобной бытовой техники предпочитают делать ремонт ЖК телевизора Элджи своими руками, поскольку это не так сложно, как кажется на первый взгляд. Набор необходимых инструментов довольно прост и их можно найти практически в любом доме:
- тестер определения работоспособности диодов;
- отвёртки необходимых размеров;
- шуруповёрт;
- бытовой фен.
Для того чтобы узнать, какая нужна марка светодиодных лент, необходимо обратиться к технической документации устройства. В ней указывают не только данные об оригинальных диодных лампах, но и типы, которыми те заменяются при необходимости.
Не забываем подготовить весь инструмент
Ремонт проводят в таком порядке:
- Первым делом переворачивают телевизор и откручивают крепления задней панели, для того, чтобы её отсоединить. Делают это как можно аккуратнее.
- На втором этапе отсоединяют шлейфы от плат микросхем.
- На третьем отстёгивают удерживающие матрицу защёлки и откручивают винты.
- Далее, снимают верхнюю часть экрана, что позволяет увидеть светодиоды.
- Тестером проверяют полоски с ними и таким образом определяют ту, что вышла из строя.
- На шестом этапе, включают фен на максимальную мощность и направляют его на место крепления ленты.
- Как только клеящий состав расплавится, полоска легко отсоединится.
- Поломанную деталь меняют на новую, продолжая удерживать температуру клеящего состава феном.
- На девятом этапе совершают тестовое подключение к электросети. В том случае, если не обнаруживается никаких новых проблем с работой телевизора, приступают к обратной сборке, начиная с матрицы и заканчивая задней панелью.
Тракт изображения
Телевизионный радиосигнал с антенного входа поступает на вход тюнера TU101, которым управляет МК (выв. 31, 33 IC01) по интерфейсу I2C (выв. 4, 5 TU101). Тюнер питается напряжением 5 В (выв. 7). Выходной сигнал тюнера (выв. 11) с ПЧ, равной 38 МГц, через полосовой фильтр Z101, формирующий АЧХ тракта ПЧ, подается на вход УПЧ — выв. 6 и 7 микросхемы IC501. Приведем ее основные функции:
- формирование полного цветового видеосигнала (CVBS) из сигнала ПЧИ;
- формирование звукового сигнала из сигнала ПЧЗ;
- формирование напряжения АРУ для тюнера;
- автоматическое определение системы цветности и декодирование систем PAL и NTSC;
- управление внешним декодером SECAM (IC502);
- выделение сигнала яркости из CVBS;
- формирование из цветоразностных сигналов: сигнала яркости и основных цветов (RGB);
- коммутация сигналов RGB и экранного меню (OSD), их усиление до уровня, необходимого для управления выходными видеоусилителями на транзисторах Q901-Q903;
- выделение синхроимпульсов из CVBS и формирование импульсов запуска строчной развертки и пилообразного напряжения для управления кадровой разверткой;
- прием и обработка команд управления от МК по интерфейсу I2С.
Назначение выводов микросхемы TB1238AN представлено в табл. 3.
Таблица 3. Назначение выводов микросхемы TB1238AN
| Номер вывода | Сигнал | Описание |
| 1 | DE-EMP | выход сигнала звука до аттенюатора |
| 2 | AUDIO-OUT | Выход сигнала звука |
| 3 | IFVCC | Напряжение питания аналоговой части 9 В |
| 4 | AFT OUT | Выход сигнала АПЧ |
| 5 | ID GND | Общий |
| 6 | IF IN | Вход сигнала ПЧ |
| 7 | IF IN | Вход сигнала ПЧ |
| 8 | RF AGC | Напряжение АРУ для тюнера |
| 9 | IF AGC | Напряжение АРУ для УПЧ |
| 10 | APC FILTER | Фильтр автоматической регулировки изображения |
| 11 | X-TAL | Кварцевый резонатор 4,43 МГц |
| 12 | Y/C GND | Общий каналов яркости и цветности |
| 13 | Ys/Ym | Вход управления режимом HALF TONE |
| 14 | OSD R | Вход сигнала OSD R |
| 15 | OSD G | Вход сигнала OSD G |
| 16 | OSD В | Вход сигнала OSD В |
| 17 | RGB VCC | Напряжение питания видеопроцессора 9 В |
| 18 | R OUT | Выход сигнала R |
| 19 | G OUT | Выход сигнала G |
| 20 | B OUT | Выход сигнала В |
| 21 | ABCL | Вход схем регулировки яркости и ограничения тока лучей |
| 22 | V RAMP | Конденсатор ГПН кадровой развертки |
| 23 | V NFB | Вход импульсов ОХ кадровой развертки |
| 24 | V OUT | Выход пилообразного напряжения кадровой развертки |
| 25 | V AGC | Фильтр АРУ кадровой развертки |
| 26 | SCL | Шина синхронизации интерфейса I2С |
| 27 | SDA | Шина данных интерфейса I2С |
| 28 | H. VCC | Напряжение питания задающего генератора строчной развертки 9 В |
| 29 | ID/SW OUT | Выход переключения сигналов SECAM |
| 30 | FBP IN | Вход СИОХ |
| 31 | SYNC OUT | Выход сигнала синхронизации |
| 32 | H. OUT | Выход импульсов запуска строчной развертки |
| 33 | DEF. GND | Общий |
| 34 | SCP OUT | Выход двухуровневых стробирующих импульсов SCP |
| 35 | VIDEO SW | Выход видеосигнала CVBS для декодера SECAM |
| 36 | DIG VDD | Питание цифровой части схемы (5 В) |
| 37 | SECAM B-Y | вход сигнала SECAM B-Y |
| 38 | SECAM R-Y | Вход сигнала SECAM R-Y |
| 39 | Y-IN | Вход сигнала яркости Y |
| 40 | H. AFC | Фильтр АПЧ 1 |
| 41 | EXT YIN | Вход 1 коммутатора видеосигналов |
| 42 | DIG. GND | Общий цифровой части схемы |
| 43 | TV IN | Вход 2 коммутатора видеосигналов |
| 44 | BLACK-DET | Фильтр схемы расширения сигнала в области черного |
| 45 | С IN | Вход внешнего сигнала цветности |
| 46 | Y/C VCC | Напряжение питания видеопроцессора 5 В |
| 47 | DET OUT | Выход видеодетектора |
| 48 | LOOP FILTER | Подключение фильтра АРУ |
| 49 | GND | Общий ГУН |
| 50 | VCO | Опорный контур ГУН |
| 51 | VCO | Опорный контур ГУН |
| 52 | VCC | Напряжение питания 9 В ГУН |
| 53 | LIM IN | Вход сигнала ПЧЗ |
| 54 | RIPPLE FILTER | Сглаживающий фильтр |
| 55 | EXT AUDIO IN | Вход внешнего звукового сигнала |
| 56 | FM DC NF | Фильтр питания звукового тракта |
На вход переключателя видеопроцессора (выв. 14-16 IC501) могут подаваться сигналы экранного меню OSD-R, G, В, телетекста TXT-R/G/B или внешние сигналы SCART-R/G/B. Выбор необходимых сигналов осуществляет коммутатор IC751, управляемый сигналами FB-ID (выв. 39 IC01), TXT-FB (конт. 8 Р701В) или SCART-FB (конт. 16 PJ201). Выходные видеосигналы основных цветов с выв. 18,19, 20 IC501 через конт. 2, 4 и б соединителя Р901В поступают на транзисторы выходных видеоусилителей Q901-Q903, которые питаются напряжением 180 В от схемы строчной развертки. Кроме того, через конт. 1 Р901В на видеоусилители подается напряжение смещения 12 В, определяющее рабочие точки транзисторов. Регулировочные элементы видеоусилителей в схеме отсутствуют потому, что все регулировки выполняет видеопроцессор IC501 в сервисном режиме с помощью МК по интерфейсу I2C.
Разборка изделия
Вне зависимости от модели, телевизионное оборудование оснащается тремя ключевыми платами: main, T-con и адаптером питания. Сразу после снятия крышки вы увидите их.
Разборка ЖК телевизора LG – крайне сложный и трудоемкий процесс, соблюдайте максимальную осторожность, поскольку присутствует риск повреждения других аппаратных элементов. Чтобы аккуратно разобрать ТВ, придерживайтесь следующих рекомендаций:. заранее подготовьте рабочую зону и два плотно стоящих друг к другу стола, на которые будут укладываться комплектующие: матрицу, светодиодную ленту, планку; прежде чем начать разборку, помойте руки, чтобы не загрязнить фильтры или матрицу
заранее подготовьте рабочую зону и два плотно стоящих друг к другу стола, на которые будут укладываться комплектующие: матрицу, светодиодную ленту, планку; прежде чем начать разборку, помойте руки, чтобы не загрязнить фильтры или матрицу
В дальнейшем это негативно отразится на качестве изображения; особое внимание следует уделить дешифраторам, если вы не будете соблюдать аккуратность, то просто оборвете шлейф.. Пошаговая инструкция по разборке телевизионного оборудования:. Пошаговая инструкция по разборке телевизионного оборудования:
Пошаговая инструкция по разборке телевизионного оборудования:
- Отсоедините шлейфы и выкрутите расположенные между ними болты, чтобы отсоединить и извлечь T-con плату.
- Снимите металлические защитные элементы с дешифраторов. Для этого открутите крепления, расположенные по бокам и болты. В результате, дешифраторы будут держаться исключительно на резиновых креплениях.
- Пришло время снять переднюю рамку устройства. Выкрутите винты по всему периметру и положите изделие на заднюю панель. Снимите рамку.
Переверните экран, придерживая при этом матрицу
Дешифраторы должны находиться сверху, можете отсоединить резиновые крепления, удерживающие их, главное делать все очень осторожно
- Отсоединяем матрицу и кладем ее на заранее подготовленный стол, чтобы она не мешала ремонту подсветки.
В принципе, разобрать ТВ-устройство сможет каждый желающий, главное быть при этом максимально аккуратным.
Заключительные работы
Когда ремонт Led системы телевизоров марки LG был осуществлен полностью, прежде, чем производить окончательную сборку, подключаем напряжение к планкам и проверяем свечение всех светодиодов
Если все нормально, то собираем ТВ, выполняя все операции последовательно и с осторожностью, как и при демонтаже
Устанавливаем телевизор на прежнее место, включаем его в сеть и наслаждаемся качеством: если нигде на экране нет посторонних пятен светлого или темного колера, значит, ремонт был выполнен правильно, с соблюдением всех рекомендаций. А получить максимум возможностей от своего телевизора можно, узнав, как правильно настроить цифровые каналы на телевизоре LG.
Как разобрать монитор
Для того, чтобы отремонтировать монитор, его надо прежде всего разобрать. Опытным людям подобная задача не кажется слишком сложной, но для новичка она нередко оказывается неразрешимой. Привычных винтов или шурупов на ЖК мониторе попросту нет. Необходимо сразу же настроиться на сложную, аккуратную и кропотливую работу, которая отнимет намного больше времени, чем устранение неполадок.
Положить монитор экраном вниз на мягкую подложку из свернутой в несколько раз ткани.
Отвинтить подставку или опорную конструкцию. При помощи тонкого ножа разделить верхнюю и нижнюю части корпуса, разъединяя пластмассовые защелки.
Отсоединить ЖК панель от задней части корпуса. Обычно они соединяются четырьмя пластиковыми защелками. ЖК панель находится в металлическом каркасе, все платы закрыты пластинами для отсечки электромагнитного излучения. Оно способно отрицательно повлиять на работу других устройств и электрических цепей.
ЖК панель крепится с помощью 4 винтов
Их следует осторожно отвинтить и отсоединить разъемы, находящиеся под ней. Гибкие шлейфы надо отсоединять не со стороны панели, а с противоположного конца, поскольку соединение с ЖК панелью выполнено очень жестко, есть риск поломки гнезда.
После отсоединения ЖК панели становятся доступны печатные платы питания и управления, которые, при необходимости, можно просто отвинтить.
Необходимые инструменты
Для разборки монитора могут потребоваться:
- тонкий нож;
- отвертка;
- тонкая пластиковая пластинка (медиатор, пластиковая карта или иные подобные предметы);
- мультиметр (понадобится для дальнейших операций с платами);
- паяльник и припой.
Пригодятся отвертки под крест и плоская. Первой отвинчивают крепежные элементы, вторую вставляют в щель при разъеме половинок монитора на начальном этапе разборки. Поскольку процесс демонтажа сложен и трудоемок, могут потребоваться и другие инструменты, удобные и доступные для пользователя.
Нет изображения в телевизоре 42LB673V, что делать?
По многочисленным просьбам читателей мы решили написать подробную статью как разобрать и отремонтировать телевизор LG 42LB673V (эту инструкцию можно применить и к его соседним братьям LG 42LB675V, 42LB677V, 42LB671V, 42LB679V)Телевизор 42LB673V относится к серии безрамочных, будьте очень аккуратны при разборке, одно неправильное движение и матрица даст скол, что приведет к нецелесообразности ремонта.
Данный ТВ принесли в ремонт с проблемой темные пятная на экране, но этот дефект может проявляться и как полное отсутствие подсветки (нет изображения, а звук есть).
Состав телевизора LG 42LB673V:
Main (материнская плата): EAX65384003
Power Supply (Блок питания): EAX65424001 (2.3) LGP42-14LPB
Panel (панель/матрица): LC420DUH (PG)(F1)
LED backlight/подсветка (led string): 42″ V14 Slim DRT REV0.6 6916L-1684A,6916L-1685B, 6916L-1683B, 6916L-1682A
Разбор телевизора LG 42LB673V
1. Положить телевизор лицевой частью вниз, на ровную, жесткую поверхность.
2. Откручиваем болты из задней крышки и снимаем ее
3. Откручиваем нижние торцевые болты панели динамиков и аккуратно снимаем ее, отжав две защелки по краям и отключив модуль Wi-fi с кнопкой включения-управления.
4. Откручиваем и снимаем нижние защитные планки
5. Откручиваем по два винта в правом и верхнем углах, которые крепят «П образную» рамку, снимаем ее.
6. Откручиваем и снимаем по периметру планки удерживающие стекло-матрицу.
- Нижние планки
- Боковые планки удерживающие матрицу
7. Поднимаем «металлическое корыто» за выступающие части крепления кронштейна.
8. Снимаем фильтры и рассеивающий пластик.
9. На обратной стороне «корыта» снимаем крепеж удерживающий отражатель
10. Снимаем отражатель
Ремонт подсветки в телевизоре 42LB67*
В телевизоре установлена интеллектуальная подсветка из 5 линеек по 9 диодов, каждая в свою очередь состоит из двух отдельных частей по 5 и 4 диодов. Используются стандартные диоды на 3В LG 3530 130 -150 мА
Проверяем каждую линейку тестером либо ЛБП, отслеживая потребляемый ток.
Доработка блока питания EAX65424001
В качестве доработки блока питания необходимо увеличить сопротивление всех токовых датчиков с 1,5 Ом на 2,4 Ом (можно и больше, даже при увеличении сопротивлений до 4,7 Ом, подсветка будет работать довольно на комфортном уровне). На фото показаны сопротивления которые необходимо заменить.
Если сопротивления не менять, то обязательно убавить подсветку программно:
Меню — расширенные настройки — экран — настройки изображения — подсветка (выставить не более 80)
Причины поломки LED подсветки телевизоров
Освещение экрана на современном ТВ аппарате состоит из цепи светодиодных лампочек. Это своеобразные звенья, которые располагаются последовательно. Поэтому отдельные элементы могут выйти из строя, отключая всю цепь.
При выходе из строя светодиодов характерно, что звук на ТВ остаётся, но пропадает изображение
Важно отметить, что это не проблема, когда телевизор не включается. Он работает, как и прежде, при этом ТВ даже может выполнять команды пульта дистанционного управления: переключать каналы, увеличивать или уменьшать громкость.
Если внимательно посмотреть на экран, то можно увидеть очертания фигур, но если подсветка выходит из строя, то оборудование не передаст картинку качественно, чтобы человек рассмотрел её во всех подробностях
Основные причины неисправностей оборудования:
- Сгорел один или сразу несколько светодиодов (не горит одна из лампочек).
- LED драйвер работает не как нужно.
Чтобы точно узнать причину поломки, придется потратить много времени, поскольку на ТВ стоит большое количество звеньев одной цепи. Это работа достаточно кропотливая. Потребуется измерить напряжение на всех светодиодах и выяснить, какой именно вышел из строя.
Второй способ, как проверить конкретную деталь, что вышла из строя – подключить питание к ленте подсветки. Таким образом, получится узнать, на какой именно ленте находится неисправный диод. Этот процесс более быстрый – не придется искать вышедшую из строя деталь по отдельности.
Разборка
Полная разборка ТВ зависит от производителей. Единый алгоритм действий составить сложно. Так, например, модели самсунг, разбираются иначе. Сразу крышку убрать, чтоб не мешала не получиться. Сначала надо раскрутить 10 болтов, которые расположены по всей задней поверхности телевизора. Затем отсоединить шлейф и только потом убрать ее в сторону. Данный производитель устанавливает плату в количестве трех штук. Нас интересует плата блока питания, на ней и установлены драйвера подсветки.
Самый важный подготовительный этап. На нем необходимо освободить поверхность, это может быть устойчивый стол, комод, за которым будет удобно работать. И аккуратно собирать в одном месте все мелкие и крупные детали, чтобы не потерялись. Что касается рук, в идеале они должны быть сухими и чистыми, чтобы избежать остатков следов на внутренних деталях, поэтому работать лучше в перчатках. И самое главное, нельзя торопиться во время полной разборки устройства.
Для начала нужно разобрать телевизор
Сначала отключите все шлейфы, которые связаны с ЖК и присоединяются к плате, для этого достаточно просто выкрутить болтик, который находится между ними. Аккуратно снимаете данную плату и с такой же аккуратностью удаляете металлический защитный корпус с дешифраторов. Они держаться на резиновых креплениях.
Помимо задней крышки, необходимо и снять переднюю раму. Для этого достаточно просто открутить болты, по всем ее сторонам. Положив ТВ на заднюю стенку, вы легко снимете раму
После снятия рамки, переверните ТВ осторожно, потому что матрица ничем не закреплена. Снимаем дешифраторы, берем матрицу в руки и кладем ее на отдельный стол
Для моделей телевизоров 32″ LG серий LB и LF (2014-2015)
LG 32LB550U . LG 32LB552U . LG 32LB560U . LG 32LB561U LG 32LB563U . LG 32LB565U . LG 32LB570U . LG 32LB572U LG 32LB580U . LG 32LB582U . LG 32LB620U . LG 32LF620U LG 32LF550U . LG 32LF551C . LG 32LF552U . LG 32LB6200 LG 32LF560U . LG 32LF562U . LG 32LF564U . LG 32LF6200 LG 32LF570U . LG 32LF580U . LG 32LF592U LG 32LB550V . LG 32LB552C . LG 32LY345C . LG 32LB5500 LG 32LB552V . LG 32LB560V . LG 32LB561V . LG 32LB5600 LG 32LB563V . LG 32LB565V . LG 32LB570V . LG 32LB572V LG 32LB580V . LG 32LB582V . LG 32LB650V . LG 32LB6500 LG 32LF550V . LG 32LF551C . LG 32LF560V . LG 32LF5600 LG 32LF562V . LG 32LF564V . LG 32LF570V . LG 32LF580V собранных на матрицах:
LC320DUE-FGA4 . LC320DUE-FGA3 LC320DUE-FGA5 . LC320DUE-MGA3 LC320DUE-MGA4 NC320DUN-VBBP1 . NC320DUN-VBBP2 NC320DUN-VBBP3 . NC320DUN-VBBP4 LC320DXE-FGA5 . LC320DXE-FGA6 LC320DXE-FGA3 . LC320DXE-FGA4 LC320DXE-MGA6 . LC320DXE-MGA8 LC320DXE-MGA3 . LC320DXE-MGA4 HC320DXN-VHHR1 . HC320DXN-VHHR2 HC320DXN-VSHR1 . HC320DXN-VSHR2 NC320DXN-VSBP3 . NC320DXN-VSBP4 HC320DXN-VHHS1 . HC320DXN-VHHS2 HC320DXN-VSHS1 . HC320DXN-VSHS2 NC320DXN-VSBP1 . NC320DXN-VSBP2 HC320DXN-VHHR4 . HC320DXN-VSHR4 NC320DXN-VSBP8 . HC320DXN-VHHS3 HC320DXN-VHHS4 . HC320DXN-VSHS3 HC320DXN-VSHS4 . NC320DXN-VSBP5 NC320DXN-VSBP6 . HC320DXN-ABHR4 HC320DXN-ABHR1 . HC320DXN-ABHR2 NC320DXN-VBBP3 . NC320DXN-VBBP4 HC320DXN-ABHS1 . HC320DXN-ABHS2 NC320DXN-VBBP1 . NC320DXN-VBBP2 NC320DXN-VBBP8 . HC320DXN-ABHS3 HC320DXN-ABHS4 . NC320DXN-VBBP5
парт номера модулей
EAJ62689401 EAJ62608501 EAJ62609901 EAJ62689501 EAJ63228801 EAJ63228901 EAJ63229101 EAJ63149801 EAJ62589301 EAJ63112001 EAJ63112501 EAJ63112101 EAJ62649401 EAJ62587701 EAJ62589201 EAJ63113001 EAJ62568801 EAJ62669001 EAJ63112601 EAJ63447801 EAJ62629201 EAJ62649501 EAJ62589301
собранных на матрицах:
NC320DXN-VSBP1 NC320DXN-VSBP2 NC320DXN-VSBP3 NC320DXN-VSBP4 NC320DXN-VSBP5 NC320DXN-VSBP6 NC320DXN-VSBP8
номера планок подсветки:
LG innotek DRT 3.0 32 6916L-1974A 6916L-1975A 6916L-1703A 6916L-1704A 6916L-2223A 6916L-2224A 6916l-1981A 6916l-1980A
Для моделей телевизоров 42″ LG серий LA и LN (2013)
LG 42LA620V _ LG 42LA621V _ LG 42LA6208 _ LG 42LA6136 LG 42LA613V _ LG 42LA615V _ LG 42LA6130 _ LG 42LA6134 LG 42LN540V _ LG 42LN541V _ LG 42LN542V _ LG 42LN543C LG 42LN548C _ LG 42LN549C _ LG 42LN575 _ LG 42LN577 LG 42LN5708 _ LG 42LN5758 _ LG 42LN570 _ LG 42LN578V, LG 42LN5400 _ LG 42LN5404 _ LG 42LN548C _ LG 42LN613V LG 42LN6138 _ LG 42LN5406 _ LG 42LN5708 _ LG 42LN5758 LG 42LN5778 _ LG 42LN5778
собранных на матрицах:
LC420DUE-SFR3 . LC420DUE-SFR1 . LC420DUE-SFR4 LC420DUE-SFU1 . LC420DUE-SFU2 T420HVN05.0 ___ T420HVN05.2
применяются линейки с номерами планок:
42″ ROW2.1 Rev0.0 1 L1-TYPE 6916L-1412A 42″ ROW2.1 Rev0.0 1 R1-TYPE 6916L-1413A 42″ ROW2.1 Rev0.0 1 L2-TYPE 6916L-1414A 42″ ROW2.1 Rev0.0 1 R2-TYPE 6916L-1415A 42″ POW2.1 Rev1.0 2 L1- TYPE 6916L-1318A 42″ ROW2.1 Rev1.0 2 R1-TYPE 6916L-1319A 42″ ROW2.1 Rev1.0 2 L2 -TYPE 6916L-1320A 42″ ROW2.1 Rev1.0 2 R2-TYPE 6916L-1321A
Из чего состоит ЖК монитор
Основные элементы ЖК монитора:
- матрица;
- LCD подсветка;
- соединительные провода;
- корпус.
Главным узлом дисплея является матрица. Это многослойный узел, состоящий из двух пластин, изготовленных из специального сорта стекла. На них нанесены параллельные бороздки, причем, на одной пластине они расположены горизонтально, а на другой — вертикально.
Между пластинами расположен тонкий слой жидких кристаллов. При совмещении пластин получаются квадратики, которые образуют массив отдельных управляемых элементов, называемых пикселями.
Изображение на экране появляется благодаря способности каждого пикселя пропускать определенные световые волны по сигналу с управляющего устройства. Разная длина волн соответствует определенному цвету, благодаря чему появляется возможность построить цветное изображение.
