Установка замка в дверь: выбор типа запорного механизма
Конструктивные особенности являются основным фактором, по которому классифицируются все запорные устройства, используемые в межкомнатных полотнах. Рассмотрим наиболее популярные приборы, устанавливаемые в межкомнатных дверях.
Установка врезного замка требует точности, при этом механизм надежен и долговечен
Защелка (обычная). Такой тип запорных устройств имеет наибольшее распространение. Обычные защелки применяются в межкомнатных полотнах повсеместно. Установка замка на межкомнатную дверь в этом случае не отличается сложностью, что зачастую и привлекает покупателей. Особенность данного прибора заключается в том, что его конструкция включает в себя цилиндр и запорный язычок, управляемый специальным механизмом. Чаще всего подобные замки реализуются в комплекте с ручкой. Таким образом, чтобы в процессе монтажа избежать ошибок, необходимо изучить инструкцию, которая позволит ответить на вопрос о том, как вставить ручку в межкомнатную дверь.
Защелка с фиксатором. Механизмы, которые относятся к этой группе, являются усовершенствованной модификацией предыдущей разновидности запорных устройств. В их конструкции имеется еще один элемент – фиксатор. Его функция заключается в удерживании замка в закрытом состоянии. Для межкомнатных дверей такие изделия подходят как нельзя лучше.
Врезной механизм. Является вторым по популярности среди замков межкомнатных дверей. Установка в полотно требует точности и внимательности. Врезные устройства отличаются надежностью и имеют длительный эксплуатационный срок. Их чаще всего используют для дверей в личных кабинетах и спальнях. В отличие от предыдущего типа эти приборы открываются посредством ключа.
Процесс установки магнитного замка довольно сложен, поэтому если нет навыков, то лучше обратиться к профессионалам
Существует две разновидности врезных механизмов. Первый вариант предусматривает возможность отпирания двери с обеих сторон (ключ-ключ). Во втором случае используется комбинация, которая состоит из ключа и вертушки. В данной ситуации требуется отдельная врезка ручки в межкомнатную дверь. Как выполнить данную операцию? Для этого существует специальная пошаговая инструкция.
Накладной замок. С точки зрения монтажа такой вариант является наиболее приемлемым. Однако накладные устройства не соответствуют современным нормам безопасности. Их можно легко вывести из строя посредством механического воздействия.
Магнитный замок. Стоимость таких приспособлений выше, чем цена стандартных разновидностей запорных механизмов. Основное их преимущество – бесшумность работы. Именно поэтому их чаще всего монтируют на межкомнатные двери, которые предназначаются для спален и детских комнат. Самостоятельно довольно сложно врезать замок в межкомнатную дверь. Цена установки магнитных механизмов зависит от особенностей их конструкции и типа двери.
Сувальдное устройство. Подобные приборы способны обеспечить хорошую защиту помещения. Они открываются посредством ключа и используются не только для межкомнатных, но и для входных полотен.
Сувальдные замки – достаточно надежны, поэтому их устанавливают как на межкомнатные, так и на входные двери
Установка ответной части
Это наиболее сложная и ответственная часть врезки замка в межкомнатную дверь. Именно неправильно установленная или плохая проушина наиболее частая причина дребезга и перекоса двери, заедания замка, расшатывания косяка и порчи им отделки стены. Современная проушина языка замка во избежание этого состоит из 2-х деталей (кроме крепежных метизов): собственно проушины (накладки на косяк с вырезом под язык) и ловителя языка – пластикового короба (в продаже его почему-то называют декорирующим, хотя он не виден), прижатого проушиной. Короб демпфирует динамические нагрузки на язык и предохраняет материал косяка от непосредственного контакта с ним. В тех же целях проушина выполняется с регулируемым усом, см. далее.
О разметке под язык
Разметка языка замка на косяке двери под ответную часть карандашом
Установка проушины начинается с разметки на косяке торца языка замка; к не привязывается все остальное. Обычно язык на косяке отмечают по рискам и промерам, см. рис. справа. Но гораздо точнее это можно сделать иными способами, разными для плоских и круглых замков. В первом («плоском») случае на обрез двери, упирающийся в четверть косяка, временно наклеивают подкладку толщиной ок. 2 мм, это величина эксплуатационного зазора закрытой двери. Простейший способ – сложить бумажку с несколько слоев, послюнить палец, приложить его к бумаге и тут же налепить ее на дверь. Затем на язык замка наносят смываемую краску (можно густо измазать его фломастером). Дверь теперь закрывают до прихлопа, т.е. до упора в четверть, и ключом несколько раз выдвигают язык до упора в косяк. На нем останется отметка, достаточно четкая, чтобы отбить полный контур языка.
Способ разметки центра ответной части круглого замка межкомнатной двери
В случае круглого замка дело снова упрощается. Мазать его язык краской не надо, тем более что он скошенный и в разрезе сложной конфигурации. Но нужно не торопиться в торце двери сверлить отверстие (гнездо) 23 мм под корпус замка. Сверлят отверстие в полотне 50 или 54 мм под розетки, а в торце пока оставляют пионерное диаметром 4 мм. Затем дверь закрывают до прихлопа (без подкладки), со стороны личинки просовывают 4 мм саморез и отмечают им центр языка на косяке. Как это выглядит при открытой двери, для наглядности показано на рис. справа, но на самом деле дверь должна быть закрыта. Кончик самореза уйдет на 1-1,5 мм по ходу открывания двери, что и даст требуемый эксплуатационный зазор.
Монтаж проушины и ловителя
Установка ответной части замка межкомнатной двери после разметки следа языка на косяке двери осуществляется пошагово в след. порядке (см. также рис.):
Установка ответной части замка межкомнатной двери
Замок должен быть полностью собран на месте и надежно закреплен;
Проушину переворачивают (она симметрична относительно горизонтальной оси), прикладывают по месту так, чтобы вертикальные оси языка и проушины совпали и размечают ее крепежные отверстия (отмечено стрелками). Регулировочный ус (тоже отмечен стрелкой) не гните и не отламывайте! На этом же шаге выбирается потай глубиной в толщину проушины;
Аналогично прикладывают ловитель и рисками от руки отмечают наружный контур его лотка;
Отбивают наружный контур лотка ловителя по месту;
Насверливают гнездо под ловитель. Делать это пером, как на поз. 5, вообще-то не надо, особенно если косяк из МДФ: сквозная пробоина от направляющего зуба ослабит косяк
Лучше насверлить по углам спиральным сверлом;
Стамеской выбирают гнездо ловителя;
Ловитель прикладывают уже в рабочем положении;
Отмечают его внешний контур;
Выбирают потай под ловитель;
Ловитель ставят на место;
Накрывают его проушиной уже в рабочем положении;
Сверлят по месту отверстия под мелкие саморезы, диаметром на 1,5-2 мм меньше штатных;
Временно крепят проушину мелкими саморезами;
Проверяют ход языка (не заедает ли) и люфт закрытой двери – есть, нет;
Тугой ход языка и люфт закрытой двери устраняют, снимая проушину и осторожно подгибая/отгибая ее регулировочный ус;
Крепят ответную часть окончательно штатным крепежом.
Что привлекает в установке магнитных замков?
Из положительных свойств потребители выделяют:
- Бесшумная работа – при открытии двери нет звука от клацающего язычка, который содержится в обычном замке. Такой замок удобно устанавливать в доме, где есть дети. Во время сна их никто не разбудит открывающейся дверью.
- Простота в установке. При покупке такой замок можно установить самостоятельно.
- Отсутствие травматичности. Даже маленькие исследователи не смогут ничего сотворить с магнитным устройством. У него нет выдающихся частей, типа выдвижного язычка, который можно двигать и пальцем попадать в углубление.
- Долговечность. Магниты не ржавеют и не клинят, как это обычно бывает с врезными замками.
Что касается отрицательных сторон:
- Магнитный замок только фиксирует дверь, но не запирает ее. Это значит «закрыть на замок» дверь у вас не получится.
- Цена. Магнитные замки на порядок дороже врезных с язычком. Но тишина и надежность стоят больше.
Какие бывают?
На рынке представлено несколько модификаций запоров. Они имеют незначительные отличия в своей конструкции.
Пассивные. Простейшая конструкция. Ее можно сравнить с мебельной гарнитурой, рассчитанной на более весомые нагрузки. Состоит из стальной пластины, устанавливаемой на косяк и магнита, размещаемого на полотне. При сближении срабатывает магнитное притяжение и полотно надежно фиксируется в требуемом положении. Для открытия необходимо приложить незначительные усилия для размыкания пластин. Главное достоинство запора заключается в простоте установки, не требующей проведения фрезеровки двери. Хватит небольшой выборки на торце Точное совпадение замка и металлической пластины необязательны. Нет нужды устанавливать ручку, так как закрытие осуществляется при контакте двух элементов, а для открытия прикладывают небольшие усилия
Как правило, подобные механизмы используют в дверях-гармошках, для распашных створок, следует обратить внимание на более мощные модели.
С ригелем. Популярное решение
Это связано с высокой надежностью фиксации полотна. Конструкция усложнена механическими элементами. Внешне практически не отличимые от традиционных. Отличие заключается в отсутствии прижимной пружины. Ригель изготовлен из намагниченного металла, во время закрытия он самостоятельно проникает в подготовленный на планке паз. Нажатие на ручку вызывает разъединение магнитов и открытие полотна. Пользователи отмечают бесшумную работу и классическую схему установки, которая не вызовет затруднений. Согласно заверениям производителей, ригель сохраняет свойства на протяжении 10 лет. В подтверждение своих слов они дают соответствующую гарантию. Следует отметить тот факт, что скрытая защелка — это нормальное состояние механизма. Весомое преимущество над классическими моделями.
Электромагнитные. Группа, используемая на входных дверях, реже межкомнатных. В сравнении с видами, описанными выше, замыкают полотно, оберегая владельцев от не желательного вторжения в частную собственность. Для поддержки запора в рабочем состоянии необходима постоянная подача тока. В качестве магнита используют электромагнитную катушку. Открытие осуществляется при помощи электронных ключей, которые отключают питание. Главный недостаток заключается в зависимости от электричества, без него устройство находится в открытом положении. Проблема частично решена моделями с аккумуляторными батареями, для автономного питания в течение 24 часов. Они актуальны для районов, где часто возникают проблемы с электричеством. Запор защищен от негативного воздействия ультрафиолетовых лучей, сильные порывы ветра ему не навредят, предусмотрена защита от коррозии.
С сантехнической заверткой. Особенность группы заключается в материалах, из которых изготовлен запор. Это обусловлено местами, где они используются. Как правило, мансарды, веранды, выходы на большие балконы, бассейн, душевые, общественные бани и помещения с частой резкой сменой температуры. К материалу корпуса предъявляются специфические требования. Он должен быть устойчив к коррозии, высокой влажности и агрессивной среде. Кроме того, такие они оснащены специальным запирающим элементом, сантехнической заверткой, фиксирующим механизм в положении закрыто.
Как врезать замки в межкомнатные двери

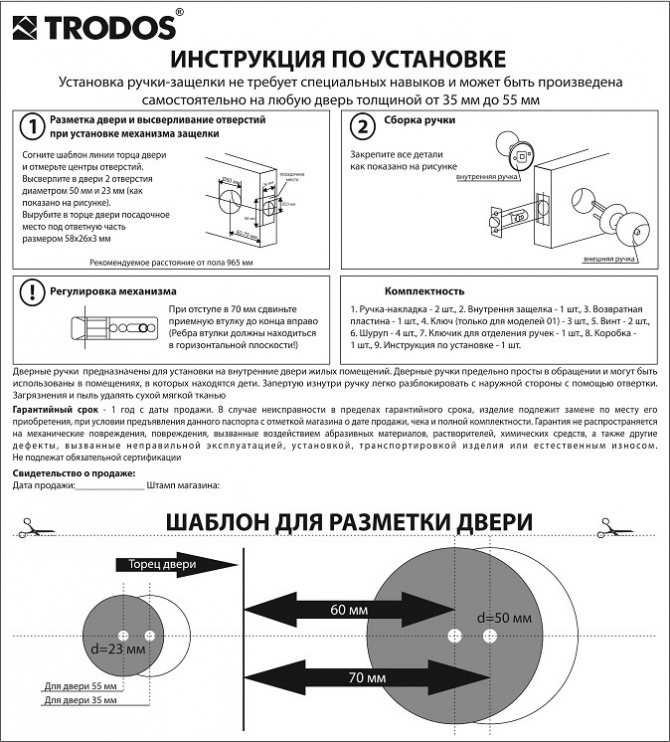

Установка замка в межкомнатную дверь происходит следующим образом:
- Берем дрель, устанавливаем перьевое сверло. Его диаметр должен соответствовать толщине запорного устройства, глубина высверливаемого отверстия — его длине.
- С помощью перьевого сверла высверливаем, ориентируясь на линии в торце двери, отверстие для замка.
- Отмечаем параметры опорной пластины и выбираем ровную площадку.
- Перьевым сверлом делаем отверстие для рукоятки. Сверление выполняют аккуратно. Его осуществляют так, чтобы оно не просверлило деревянное полотно насквозь. Затем работу продолжают с другой стороны. Если полностью просверлить полотно, это может повредить дверь.
- Теперь необходимо вставить устройство на подготовленное место и разметить отверстия под саморезы. Если разметка подходит, производят монтаж замка и прикрепляют его саморезами.
Для завершения работы можно вставить ручку дверную круглую или Г-образную в отверстия и произвести монтаж полотна в петли.
Механизм с ручкой
Ручка с замком для межкомнатных дверей крепится после проведения разметки и высверливания отверстий под защелку на торце полотна и рукоятки на поверхности.

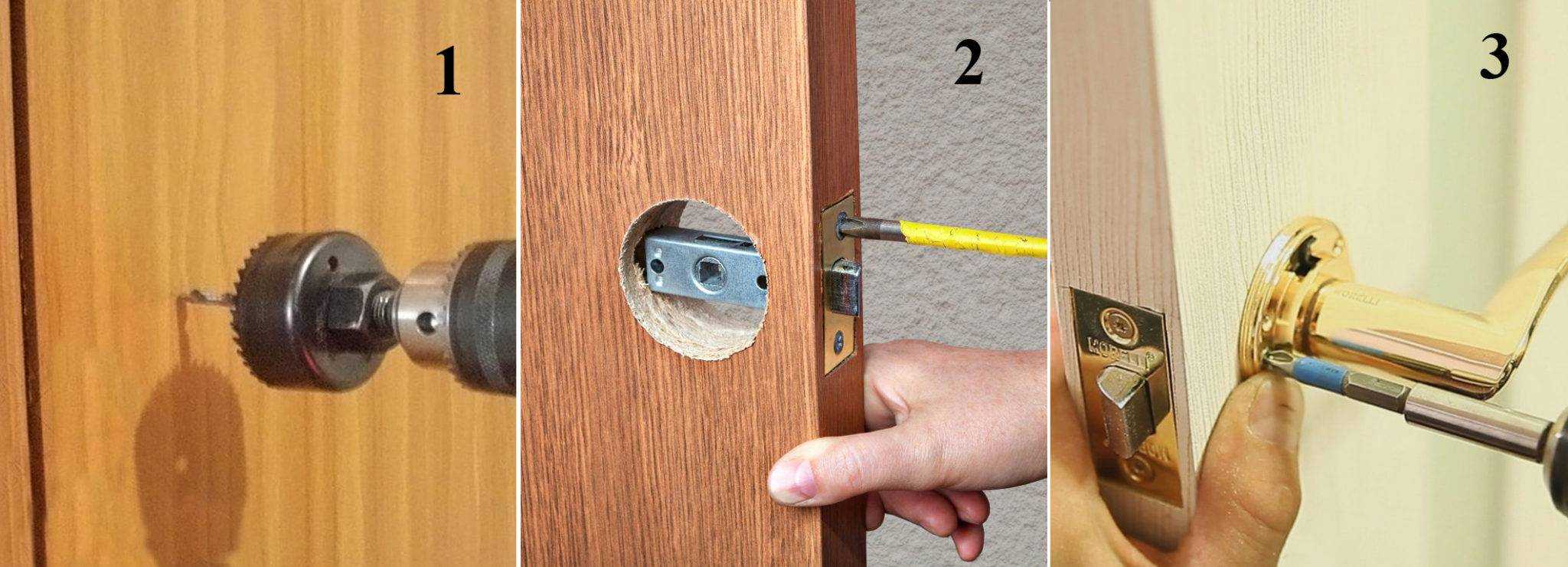

Ход работы по врезанию замка с ручкой следующий:
- С помощью стамески и молотка в торце дверного полотна делают углубление под лицевую планку. Она должна полностью входить в дверь.
- Закрепляют саморезами механизм защелки.
- Для установки ручки частично разбирают ее внутренние половинки, чтобы получить доступ под крепежные и стяжные винты.
- Устанавливают рукоятку. Стержень и стяжные втулки должны точно войти в пазы механизма защелки. Операция выполняется согласно схеме замка с ручкой.
- С обратной стороны прикрепляют внутреннюю пластину накладки рукоятки и закрепляют с помощью винтов.
- Вставляют декоративную планку, закрепляют на стержне.
- Паз на ручке должен совпадать с желобом на стержне. Ее надевают на желоб до щелчка.
- Ответная пластина поворотной рукоятки монтируется аналогично замкам с защелкой.
При монтаже необходимо убедиться, что язычок защелки остается утопленным в ее тело.
Сложные
Электромагнитный врезной замок для деревянной двери устанавливается следующим образом:
- Подготовьте необходимые составляющие части механизма.
- В комплектацию к замку входит монтажный стикер. Вставьте его под углом 90°, наклейте в угол коробки, прикрепите к двери.
- В процессе установки замка межкомнатная дверь должна быть закрытой.
- По отметкам стикера дрелью просверлите отверстия под ручки и замок. Сначала работу проводят на коробке, затем — на полотне для крепления ответной планки.
- Снимите стикер.
- Отсоедините защитную крышку от электромагнитного запора.
- Открутите крепежную планку, подрегулируйте ее положение относительно дверного блока.
- Саморезами зафиксируйте планку.
- Присоедините питающий провод через технологическое отверстие.
- Подключите питание к запору, зафиксируйте его к монтажной планке с помощью 6-гранника.
- Установите защитную крышку.
- Фиксирующие шпонки необходимо вставить в ответную планку.
- Снаружи межкомнатной двери закрутите болт с полукруглой или гладкой головкой, внутри — сделайте подложку с помощью резиновой прокладки, поставьте ответный элемент, закрепите гайку. Гайку сильно не затягивайте, она должна немного пружинить благодаря резиновой прокладке для свободного примагничивания к запорному устройству.
При работе придерживайтесь всех этапов врезки замка и руководства к установке.
https://youtube.com/watch?v=CPZAOlJomtg
Как установить в межкомнатную дверь замок своими руками
Устройство различных замков межкомнатных дверей может отличаться, но принцип установки во всех случаях примерно похож. Однако монтаж замка на дверь, особенно врезной конструкции, лучше доверить специалистам. И вот почему.
Дело в том, что последствия могут быть плачевными, а их устранение – вылиться в «круглую» сумму. Даже незначительные ошибки приведут к большим проблемам, вроде испорченных дверного полотна и коробки. Придется их реставрировать, а то и вовсе заменить, что повлечёт расходы, гораздо большие, чем та сумма, в которую обойдётся установка замка межкомнатной двери.
Инструменты для врезки замка
Монтаж замка невозможен без соответствующих инструментов. Следует приготовить их заранее, чтобы процесс не остановился из-за отсутствия какой-нибудь «мелочи». Желательно изучить теорию (по инструкции и в интернете) о том, как устроен замок, и как его монтировать.
Инструментальный набор, необходимый для монтажа любой разновидности замка для межкомнатной двери, состоит практически из одних и тех же предметов. Понадобится шуруповёрт, а при его отсутствии можно справиться и с помощью отвёрточного набора. Необходима дрель с различными свёрлами. Не обойтись без уровня, линейки, маркера. Ещё нужна стамеска или электрическая фреза.
Выборка отверстий под ручку, механизма замка
Основой запирающих механизмов является ручка. Врезка начинается именно с неё, вернее, с разметки высоты её размещения. В комплекте с замком почти всегда присутствует ориентир для разметки отверстий. Надо отметить по нему центр на двери, а затем просверлить его шуруповёртом. После этого делаются разметка и отверстие под защёлку. Сверлить нужно прямо, без крена, иначе замок впоследствии не будет закрываться.
Защёлка вставляется в полученное отверстие, обводится по контуру, вынимается, а в месте разметки стамеской делается потай для нее. Он должен быть меньшей глубины, чтобы защёлка, которую нужно зафиксировать саморезами, встала вплотную. Если защёлка не входит в отверстие, размер подгоняется стамеской.
Монтаж ручки начинается с её сборки (по инструкции). Нужно контролировать, чтобы фиксатор (при его наличии) располагался внутри комнаты. Не следует чересчур затягивать винты, иначе механизм не будет работать, как следует. Вот и всё, конструкция уже вмонтирована.
Установка ответной части замка
Этот этап касается дверного проёма. Закрыв дверь, надо сделать метку на нём, исходя из ширины защёлки. После этого сверлится отверстие под ответку, которая затем фиксируется саморезами. Если есть неплотности, они устраняются корректировкой ответки
Важно следить за тем, чтобы все внутренние и наружные компоненты (на двери и коробке) идеально совпадали, иначе конструкцию может заклинить или перекосить
Врезка замка с личинкой
Установка запорного механизма с личинкой (возможно наличие фиксатора) сложнее предыдущего варианта. Делается разметка, сверлится отверстие по продольной линии под размеры, доводится до идеала стамеской. Сверлится отверстие под личинку. Замок и личинка ставятся на место саморезами. Врезка второго элемента производится так же, как и в предыдущем случае. Алгоритм монтажа тот же, если замок снабжен ручкой, добавляется лишь операция по сверлению отверстия под неё.
Резюмируя, можно сказать, что идеальной модели запорного устройства для разграничения межкомнатного пространства нет, каждая из разновидностей имеет свои плюсы и минусы. И правильный выбор является компромиссным решением, полученным в ходе сравнения характеристик.
Как правильно врезать замок вмежкомнатную дверь
Первым делом стоит определиться на какой высоте будет наш замок. Стандартная рекомендуемая высота — 965 мм, но я обычно делаю так, чтобы верхняя кромка замка была 1005 мм. Разница незначительная, но мне кажется, что так более удобно.
После того, как отметили высоту замка — отбиваем угольком верхнюю кромку замка.
Прикладываем к боку двери защелку так, чтобы его верхняя часть совпала с отметкой и в том месте, где будет проходить крепление ручек ставим отметку.
Далее перьевой насадкой для дрели сверлим сквозное отверстие
Сначала пытался просверлить с помощью шуруповерта, но оказалось, что он немного не тянет и пришлось прибегнуть к помощи дрели.
Далее необходимо засверлить в торце двери непосредственно под сам замок. Для этого также применяем перьевое сверло ∅ 20 мм.
На следующем фото видно, что просверленное отверстие немного мало для замка.
Стамеской расширяем отверстие, дабы не расколоть дверь. Потихоньку пристукивая молотком — достигаем нужных размеров.
Трудимся в поте лица и вуаля…
Полученный результат меня устраивает — замок свободно заходит до конца.

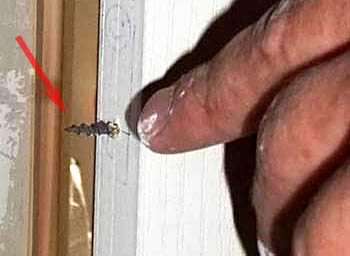

Зафиксировав замок (можно сразу посадить на саморезы), необходимо острым обойным ножом предельно аккуратно обвести по контуру замок. Если сомневаетесь, то можно просто хорошо заточенным карандашом. Смысл всей этой операции в том, чтобы как можно максимально точнее утопить замок вровень с поверхностью двери.
Друзья, если немного зарукожопите, то ничего страшного. С каждой дверью опыта будет все больше и больше! После того, как наметили контур — необходимо стамеской выбрать деревяшку на глубину замка. Когда замок встал заподлицо его можно прикрепить саморезами.
Теперь можно переходить к монтажу ручек. Кстати, направляющая для дверных ручек должна быть смонтирована пазом вниз.
Кстати, немного слов о замке. Использовал замок фирмы EURO.
Не самый дорогой, но и не самый дешевый. В итоге пластиковая защелка не отработала даже один день — захлопнулась и оставила закрытыми жену с моим младшеньким. Пришлось залезть к ним в комнату через окно (благо — частный дом) и открывать защелку. На следующий день приобрел замки PALLIDUM — никаких проблем.
Одеваем дверные ручки на направляющие и при помощи шуруповерта прикручиваем каждую на три самореза.
Как мы помним — направляющая установлена пазом вниз. Делалось это для того, чтобы шпилька, которая держит непосредственно саму ручку хорошо ее закрепила.
Дверные ручки установлены.
Навинчиваем на них декоративные кольца и переходим к врезке ответной планки.
Как врезать замок в межкомнатную дверь: монтаж ответной части
Для того чтобы дверь запиралась, необходимо установить на дверной коробке ответную планку с отверстием для язычка замка. Монтаж этого элемента выполняется довольно просто.
Цена врезки замка в межкомнатную дверь зависит от типа механизма. В любом случае самостоятельная установка позволяет сэкономить финансы. Первым делом нужно отметить зону, в которой будет располагаться ответная планка. Этот участок должен соответствовать параметрам защелки запорного устройства. Для этого необходимо закрыть дверное полотно и нанести на лудку две линии, обозначающие границы защелки. Также рекомендуется провести замер дистанции между верхней границей защелки и углом дверного полотна. Полученные параметры следует перенести на дверной проем.
Перед началом работы необходимо провести проверку точности установки дверной ручки с защелкой или другого типа запорного механизма. Устройство должно располагаться ровно. В противном случае возможны проблемы с открытием-закрытием дверного полотна.
Установка ответной планки замка выполняется просто и занимает минимум времени
После разметки зоны, соответствующей защелке, необходимо приложить ответную планку к дверной коробке
Существует одно важное правило, которое поможет осуществить грамотный монтаж ответного элемента. Если деталь будет утапливаться в материале лудки, то в таком случае нужно очертить ее контур как на внутренней, так и на наружной стороне
В свою очередь, если ответная планка будет располагаться непосредственно на поверхности, то тогда следует ограничиться разметкой внутреннего контура.
После разметки ответной планки нужно выполнить отверстия под язычок и фиксаторные изделия (саморезы). После этого можно приступить к установке ответной планки. По окончании работы требуется закрыть дверь и проверить размер зазора. При необходимости лишний люфт устраняется очень просто. Все, что для этого нужно, – отогнуть язык замка на ответной планке.
Врезка плоского замка
Если дверь выполнена из дерева, то врезка замка может производиться в любом месте. Если же дверь сделана из МДФ, то запорный механизм необходимо врезать на уровне 1 м от пола, т. к. расположение деревянного бруса внутри полой двери находится на этом уровне.
Высверливать отверстие под замок предпочтительнее при помощи перьевого сверла, диаметр которого превышает толщину конструкции запора на 1-3 мм. Сверлить лучше всего по пионерным отверстиям в 2 захода.
Затем выбираем гнездо стамеской и делаем потай (предварительно нанеся разметку его контура по вложенному замку) согласно инструкции.
Фасонное углубление для личинки выполняют следующими этапами:
- Просверливают круглое отверстие более крупного размера под цилиндр.
- Сверлят круглое отверстие меньшего диаметра для днища кассеты штифтов.
- При помощи стамески удаляют остатки.
После этого можно вставить замок в дверь. Для этого необходимо убрать из него ручку и личинку, а затем вставить его в гнездо. После этого фурнитура устанавливается обратно. Собранный незакрепленный запор должен со всех сторон иметь люфт размером 1 мм.
Теперь следует определить и отметить отверстия под саморезы. Когда уже размечены места под саморезы, по разметкам просверливаем отверстия для них. Прикрепив с их помощью замочную конструкцию к двери, необходимо установить ручку и накладку под язычок.
Ручки могут быть круглыми или Г-образными. Чтобы установить ручку, необходимо:
- С двух сторон полотна монтировать декоративные накладки, закрепив их саморезами.
- Вставить и закрепить стержень для ручек.
- Прикрыть дверь и на коробе сделать отметку, где находится язычок.
- Определить длину язычка при помощи линейки и сделать соответствующую разметку на коробе.
- К отметкам приложить накладку и обвести ее.
- По ее границам высверлить углубления, доведя их до требуемой формы при помощи стамески.
- Завершающий этап: вставляется накладка и крепится на саморезы.
Следует проверить, легко ли дверь открывается и закрывается. При надобности местоположение язычка можно поменять.

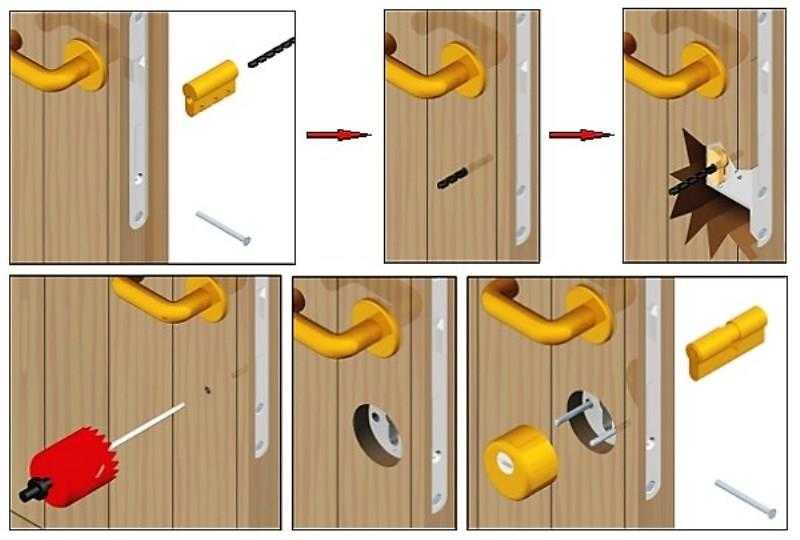

Врезка замка с личинкой
Врезка запорного механизма с личинкой производится аналогично предыдущему варианту. Сделав отметки на дверном торце, следует высверлить вертикальную полосу углублений, расположенных максимально близко друг от друга. Удалить перемычки можно, применив долото. Следует подготовить гнездо необходимой величины. В дверном полотне для личинки (или поворотного ключа) и ручки просверливается отверстие с 2 сторон с использованием коронки.
После этого стамеской производится выборка под замочную планку, монтируются запорное устройство, ручки и ответная часть планки.
Лучше всего эти работы проводить при помощи фрезера: может возникнуть проблема при использовании других инструментов, таких как долото и стамеска. Ручной фрезер позволяет добиться ровных поверхностей с наименьшими погрешностями. Таким образом, получится сохранить эстетичный вид двери.
