Что использовать: коаксиальный кабель, витую пару или оптический кабель?

Виды сетевых кабелей для интернета

В перечне основных видов сетевых кабелей:

  • коаксиальный;
  • оптоволоконный;
  • витая пара.

Конструкция провода коаксиального включает проводник с плотным изоляционным покрытием, оплетку из меди либо алюминия, внешний изолирующий слой. Помимо подключения к сети, интернет-продукция применяется для перевода сигналов от антенн и телевизионных спутников для построения скоростных цифровых сетей (кабельное ТВ).

Отличается конфигурация разъёмов провода:

  • BNC-коннектор закрепляется на концах кабеля, обеспечивает подсоединение к Т-коннектору и баррел-коннектору.
  • BNC баррел-коннектор предназначен для соединения поврежденных элементов либо удлинения провода для расширения радиуса действия сети, подсоединения дополнительной электротехники.
  • BNC T-коннектор является тройником, применяемым для подсоединения компьютерной техники к главной сетевой линии. В проводе 3 разъема (1 предназначен для вывода к централизованной сети, 2 разъёма необходимы для объединения локальной системы).
  • BNC-терминатор сконструирован для выполнения роли заземляющей заглушки, предотвращающей распространение сигнала вне локальной линии. Разъём обязателен для стабильной работы сетевых соединений, занимающих большую площадь.

Для создания локальных линий используется сетевой кабель витая пара. Продукция включает попарно перекрученные медные проводники с изолирующим слоем. Стандартный провод состоит из 4 (8 проводников) либо из 2 пар (4 жилы). Между приборами, объединенными с помощью кабеля, должно быть по нормативам не более 100 м. Провод выпускается стандартный либо с защитой. Для работы с кабелем используется разъем типа 8P8C.

До того как выбрать кабель для интернета витая пара, необходимо определить подвид по характеристикам внешнего слоя (толщина, наличие армирования, состав). Провод UTP с пластиковым внешним слоем не защищен, выпускается без заземления. Изделия F/UTP, STP, S/FTP производятся с экранированием.

Маркировка кабеля витая пара отражает категории по цвету изолирующего слоя:

  • серый (применяется во внутренних пространствах зданий);
  • черный (используется для обозначения продукции с покрытием для защиты от атмосферных осадков и электромагнитных излучений, применяется для уличных конструкций);
  • оранжевый оттенок используется для обозначения негорючих полимерных соединений.

Кабель оптоволоконный является усовершенствованным проводом для построения сетевых линий. Изделие состоит из пластичных стеклопластиковых световодов с защитой из пластика. Кабельная продукция отличается высокой скоростью перевода информации, устойчива к помехам на линии. Провод может соединять системы на больших расстояниях. Изделия подразделяются на одно- и многомодовые.

В оптоволокне используются разные виды разъемов (FJ, ST, MU, SC). Провода бюджетны, выглядят эстетично, однако требуют приобретения дополнительного оборудования и сложны в установке. Продукция используется для формирования масштабных сетевых систем, создания доступа к интернету на большой скорости.

Медные проводники в Ethernet-кабеле выпускаются:

  • цельными;
  • скрученными.

Цельные проводники прочные, надежные, долговечные, однако менее пластичные. Продукция предназначена для стационарных систем в помещениях либо укладки небольшой протяженности на внешних конструкциях. Изделия скрученные состоят из тонких медных проволок, свитых вместе. Кабели прочные, пластичные, предназначены для размещения в рабочих пространствах, в местах с необходимостью перемещения объектов.

Вступление

В данной статье мы устройство кабельных линий связи используемых в вычислительных сетях.

Наиболее часто в компьютерных сетях применяются кабельные соединения, выступающее в качестве среды электрических или оптических сигналов между компьютерами и другими сетевыми устройствами. При этом используются следующие типы кабеля:

  • коаксиальный кабель (coaxial cable);
  • витая пара (twisted pair);
  • волоконно-оптический или оптоволоконный кабель (fiber optic).

Кабель — это изделие, состоящее из проводников, слоев экрана и изоляции. В некоторых случаях в состав кабеля входят разъемы, с помощью которых кабели присоединяются к оборудованию.

Кабели на основе витой пары

Витая пара (twisted pair) — вид кабеля связи, представляет собой одну или несколько пар изолированных проводников, скрученных между собой (с небольшим числом витков на единицу длины), покрытых пластиковой оболочкой.
Цели скручивания проводников:

  • повышения связи проводников одной пары (электромагнитная помеха одинаково влияет на оба провода пары);
  • уменьшения электромагнитных помех от внешних источников;
  • уменьшения взаимных наводок при передаче дифференциальных сигналов.

Виды кабелей на основе витой пары:

  • незащищенная витая пара (UTP — Unshielded twisted pair) — отсутствует защитный экран вокруг отдельной пары;
  • фольгированная витая пара (FTP — Foiled twisted pair) — также известна как F/UTP, присутствует один общий внешний экран в виде фольги;
  • защищенная витая пара (STP — Shielded twisted pair) — присутствует защита в виде экрана для каждой пары и общий внешний экран в виде сетки;
  • фольгированная экранированная витая пара (S/FTP — Screened Foiled twisted pair) — внешний экран из медной оплетки и каждая пара в фольгированной оплетке;
  • незащищенная экранированная витая пара (SF/UTP — Screened Foiled Unshielded twisted pair) — двойной внешний экран из медной оплетки и фольги, каждая витая пара без защиты.

Категории кабелей на основе витой пары
Благодаря своей дешевизне, легкости в установке и универсальности может использоваться в большинстве сетевых технологий, не экранированная витая пара сейчас является самым распространенным типом кабеля, используемым при построении локальных сетей. Экранированная витая пара, несмотря на большую помехозащищенность, не получила широкого распространения из-за сложностей установке – требуется заботиться о заземлении, да и кабель по сравнению с не экранированной витой парой более жесткий.

Витая пара подключается к компьютеру и другим устройствам с помощью восьмиконтактного разъема 8P8C (8 Position 8 Contact). Этот коннектор похож на применяемых в телефонных линиях (коннектор RJ-11), только немного больше него и называется RJ-45.
Заделка кабеля «витая пара» в коннектор 8P8C  выполняется в соответствии со стандартами EIA/TIA568A и 568B.
Заделка кабеля «витая пара» в коннектор 8P8C  выполняется с помощью специального обжимного инструмента – кримпера.

Заметим, что кабели, применяемые для подключения компьютеров к концентраторам и коммутаторам, обжимаются с двух сторон одинаково, т.е. по одному и тому же стандарту. При этом получается так называемый прямой кабель. Однако для непосредственного соединения сетевых адаптеров компьютеров используется перекрестный кабель (“кросс-кабель”).

Варианты выбора

Для прокладки домовой или квартирной сети скоростью до 100 Мбит/с по минимальной цене можно использовать 2-х парный неэкранированный кабель категории 5е. Он стоит от 500 до 1200 рублей за 100м.

Для прокладки домовой или квартирной высокоскоростной сети (или сети с запасом для развития) следует использовать кабель категории 6. Такой стоит от 1300 до 3300 рублей за 100 м.

Если требуется кабель для прокладки линии связи в условиях сильных помех от производственного оборудования, обратите внимание на экранированные кабеля и озаботьтесь наличием качественного заземления в местах прокладки кабеля и установки сетевого оборудования. Экранированный кабель будет стоить от 1300 до 3500 рублей за 100 м

Если же кабель еще предполагается натягивать между опорами, то следует обратить внимание на наличие несущего троса. Стоит такой будет 2800-3500 рублей за 100 м

Преимущества оптоволокна

Оптоволоконный кабель — это специальный провод, сделанный из стекла и пластмассы. Благодаря ему осуществляется передача луча с помощью его отражения. Есть одномодовые и многомодовые кабельные волокна. В первом случае распространение луча происходит в одном экземпляре, а во втором случае — во множественном, когда каждый луч (мод) вводят в кабель под определенным углом. Впервые передача данных с помощью такой технологии была осуществлена в 1950-х годах.

В чем отличия между сетями 3G и 4G: особенности, преимущества и недостатки. Среди особенностей такого типа проводов можно выделить следующие, которые являются и преимуществами технологии:

  • Оптоволоконные линии не подвергаются влиянию электромагнитных волн и полей, а значит, в любых условиях можно в полной мере почувствовать хорошее качество связи и ее надежность;
  • Скорость передачи данных по оптоволокну — высокоскоростная. Это дает возможность обмениваться информацией в разы быстрее, чем по любому виду железных проводов;
  • Отсутствие электромагнитного излучения, дающее возможность увеличить безопасность такого типа передачи данных. Оптические провода нельзя взять на прослушку. Для этого нужно полностью разрушить его строение, что будет замечено низкой скоростью сигнала и помехами различного рода;
  • За счет используемой технологии кабеля не нуждаются в большом количестве ретрансляционных точек, что уменьшает внутренние помехи при передаче двоичной информации.

Какие экранированные витые пары бывают?

Экранирование проводов обёрткой из фольги предохраняет передаваемую информацию от воздействия электромагнитных помех. А ведь если исказить хотя бы один байт в файле, его контрольная сумма в итоге не совпадёт, и передача будет неудачной. Поэтому многие пользователи предпочитают использовать именно такие кабели, даже если рядом нет сильных источников помех. Конечно, это не очень рационально в таком случае, но вреда тоже не наносит. Экранированные кабели бывают следующих типов:

  • FTP – у всех проводов имеется общий экран из фольги;
  • F2TP – то же самое, только экран двойной;
  • S/FTP – каждый провод имеет собственный экран из фольги, поверх всего пучка есть ещё один общий экран из медной сетки;
  • STP – экран из фольги есть у каждой жилы, и все они имеют общий экран также из фольги;
  • U/STP – каждая жила экранирована фольгой;
  • SF/UTP – у этих кабелей пара экранов – один из фольги, а другой из медной сетки.

Последний тип – самый защищенный, хотя нужно это далеко не всегда, только когда рядом проходит высоковольтный провод на 1000 В или больше. Обычно достаточно первых двух разновидностей.

Виды, устройство и способы экранирования витой пары

Разобравшись, что такое витая пара, перейдем к изучению ее видов и устройства.

Виды кабеля по числу медных жил:

  • Одножильный (монолитный) – каждый провод состоит из одной цельной проволоки, толщиной 0,3-0,6 мм или 20-26 AWG. Такие кабеля легко ломаются, поэтому пригодны только для прокладки внутри стенных панелей и монтажных коробов.
  • Многожильный – провода состоят из пучков тончайших жил. Такой кабель не ломается при сгибании и скручивании, и используется для подвижных соединений между устройствами. Имеет более высокий уровень затухания сигнала, чем одножильный, поэтому его максимальная длина не должна превышать 100 м.

Многожильная витая пара

По способу экранирования – наличия защиты от э/м наводок:

  • UTP (U/UTP) – витая пара неэкранированная (без защиты).
  • FTP (F/UTP) – витая пара фольгированная – имеет одну общую оболочку из фольги.
  • STP (S/UTP) – витая пара экранированная – один общий экран в виде металлической оплетки.
  • S/FTP (SF/UTP) – фольгированный кабель с добавочным экраном из оплетки.
  • U/FTP – кабель с индивидуальным экранированием каждой скрутки оболочкой из фольги.
  • S/FTP – отдельное экранирование каждой скрутки плюс металлическая оплетка.
  • F/FTP – отдельное экранирование каждой скрутки плюс общий для всех жил экран из фольги
  • SF/FTP – отдельное экранирование каждой скрутки плюс общий экран из оплетки и фольги.

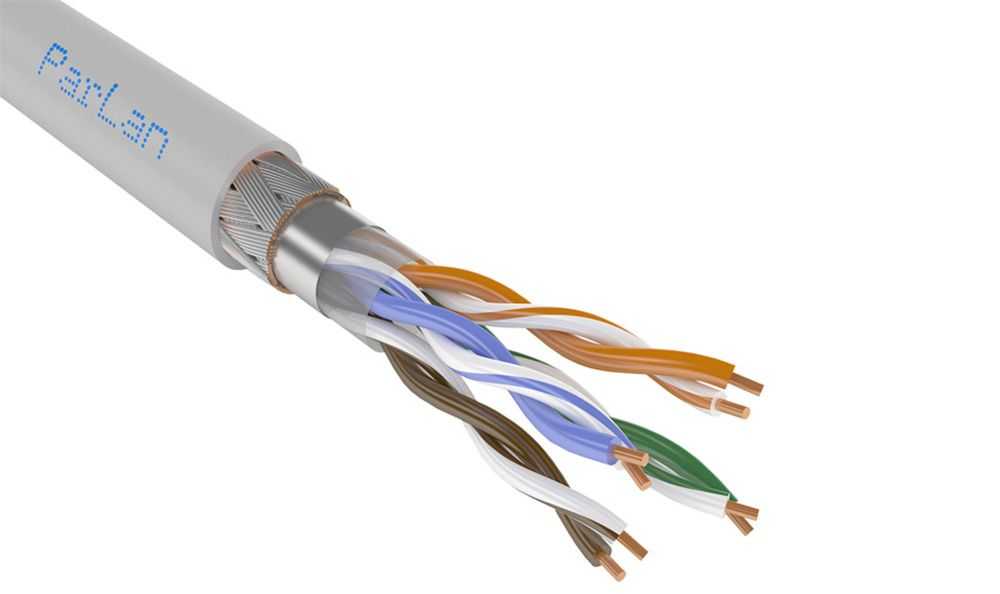

Витая пара SF/FTP

Чтобы было понятнее, приведем расшифровку буквенного кода экранирования:

  • U – экрана нет;
  • F – фольга;
  • S – оплетка.

По цветам оболочки и области применения:

внешняя витая пара со стальным тросом

Внутренняя витая пара

Витая пара для пожароопасных зон

По форме поперечного среза:

  • Круглый – универсальный;
  • Плоский – для монтажа под обоями или ковролином, такие кабеля более подвержены помехам, чем круглые.

Какие бывают жилы

В сетевых проводах применяется несколько вариантов жил:

  • медные;
  • омедненные.

Виды и категории оптических волокон и кабелей. Одномод и многомод

По виду и назначению различают одномодовые и многомодовые оптические волокна (а также состоящие из них кабели).

  • Одномодовые оптоволоконные нити пропускают лишь 1 световой сигнал (одну моду). Диаметр их сердечника составляет 7-10 мкм (в коммуникационных системах – 9 мкм), а чем он уже, тем ниже дисперсия и меньше затухание луча. Пропускная способность одномодового кабеля ниже, чем многомодового, но он способен передавать данные на бОльшие расстояния.
  • Многомодовые волокна одновременно пропускают несколько сигналов. Их сердечники имеют в несколько раз большее сечение – 50-62,5 мкм, что создает условия для повышения уровня дисперсии и более быстрого затухания импульса. Кабели такого типа предназначены для относительно коротких расстояний.

Волоконно-оптические кабели, которые используют для построения компьютерных сетей, делятся на 7 классов:

  • OS1 – одномод с сердечником 9 мкм.
  • OS2 – широкополосный одномод с сердечником 9 мкм.
  • OM1 – многомод с сердечником 62,5 мкм.
  • OM2 – многомод с сердечником 50 мкм.
  • OM2 plus – могомод с сердечником 50 мкм для лазерных источников (улучшенный).
  • OM3 – высокоскоростной многомод с сердечником 50 мкм.
  • OM4 – оптимизированный многомод с сердечником 50 мкм.

Одномодовые кабели предназначены для межконтинентальных, межгосударственных, межгородских и внутригородских магистралей большой протяженности (обычно от 10 км), а также для связи удаленных узлов оборудования телекоммуникационных компаний и центров обработки данных. То есть их применяют там, где важна непрерывность (или минимальное количество соединений) и повышенная надежность линии.

Кабели такого типа стоят дешевле, чем многомодовые, но если учесть затраты на весь необходимый комплект оборудования, то системы на одномодовой передаче обходятся дороже.

Многомодовые кабели используют для подключения к сети рабочих станций и других конечных устройств внутри помещений, для связи между этажами и близко расположенными зданиями (до 550 м). Также ими оборудуют дополнительные линии связи в центрах обработки данных.

Волоконно-оптические кабели передают данные на расстояние до 40-100 км и поддерживают скорость до 100 Гбит/с. Но это лишь теоретически достижимые значения: на быстроту и качество связи влияет категория кабеля и оборудование, которое обрабатывает сигнал.

Количество жил

Кабель витая пара может выпускаться с 4 и 8 жилами. Для передачи по стандарту на скорости до 100 Мбит/сек можно использовать 4 жилы, а вот чтобы получить больше 100 мегабит/с — 1 Гбит/c, понадобятся все 8 жил кабеля.

Поэтому необходимо заранее выяснить, какая в квартире скорость интернета, чтобы выбрать правильное количество жил кабеля витая пара.

Также изделия выпускаются:

  • одножильными;
  • многожильными.

Кабели с 1 медной жилой используются для проведения линий в стеновых панелях, для подсоединения к розеткам. Не допускается контакта однопроволочного изделия с сетевым оборудованием. На протяженных линиях жилы могут деформироваться, разрушаться.

Кабели многожильные состоят из нескольких проволок. Вид не предназначен для врезки в панели розеток. Изделия пластичные, рекомендованы для выполнения сложной проводки со скручиваниями, прокладки в углах и проходах. Продукция подходит для блоков, объединяющих приборы.

Экранирование

Существует несколько основных способов экранирования сетевых кабелей:

  • FTP – защитное экранирование осуществляется фольгой.
  • F2TP – двойной экран из фольги.
  • S/FTP – каждый из проводников покрыт фольгой.
  • STP – каждая из жил и весь кабель покрыты фольгой.
  • U/STP – каждая из жил по отдельности покрыта фольгой.
  • SF/UTP – кабель покрыт двумя слоями защитного покрытия – оплетку и фольгу.

Наиболее защищенным является SF/UTP. Однако его использование целесообразно только в местах, существенно подверженных электромагнитным колебаниям. Например, если рядом проходят уличные, высоковольтные линии. Маркировка об экранировании по стандарту наносится на пластиковый защитный слой. На обозначении это первые два символа перед знаком дроби.

Экранирование обязательно, если кабель прокладывается неподалеку от силовых линий. В таком случае лучше выбрать кабель с экранированием класса FTP и выше. Поскольку любые силовые линии являются источниками электромагнитного поля, при передаче сигнала требуется максимально защитить его от помех.

Общие сведения

Очень часто возникает необходимость выполнить разводку для домашней сети из устройств с выходом в интернет. Решить проблему очень просто, поскольку необходимо приобрести роутер, настроить его и подключить к нему все устройства. В этом случае необходима обжимка кабеля. Существует два выхода из этой ситуации: обратиться за помощью к специалисту или выполнить обжимку самостоятельно. Обжимка сетевого кабеля стоит недорого, но в некоторых случаях бывает невыгодной, поскольку нужно подстраиваться и ждать прихода специалиста.

Виды витой пары

Витой парой называется специальный кабель, состоящий из определенного количества медных проводов в оболочке, причем они скручены между собой определенным образом. Скручиваются провода определенным образом для того, чтобы исключить их влияние друг на друга. Витая пара применяется для передачи данных. Сетевой кабель подключается к устройствам через специальные разъемы при помощи коннекторов.

Ethernet-кабель может быть с защитой и без нее. Защитная оболочка изготавливается из алюминиевой фольги или оболочки (оплетки). Защита может быть двух типов: общей и попарной. Общая защита распространяется на весь кабель, а попарная только на каждую пару. Сетевой провод можно разделить на несколько типов:

Типы сетевых кабелей с маркировками UTP (неэкранированный) или FTP (общий экран из фольги) можно применять в помещениях. Если требуется проложить коммуникации на улице, то следует применить SF/UTP-кабель. Если интернет-провод прокладывается вместе с электрическим кабелем, необходимо применять STP или S/STP, в которых предусмотрена защита каждой пары и двойной экран (длина более 100 м). S/FTP-кабель (экранирована каждая пара и сам кабель) предназначен для использования в условиях при высоких помехах.

Каждая жила ethernet-кабеля может состоять из одного (одножильные) или множества (многожильные) проводников. Одножильные провода плохо гнутся, но обладают улучшенными характеристиками, влияющими на расстояние передачи сигнала. Они лучше обжимаются, фиксируются и практически не изгибаются. Сетевой кабель, жилы которого состоят из одного проводника, применяется для подключения интернет-розеток.

Категория и защитная оболочка

Очень важна категория витой пары. Для подключения к интернету или проведения коммуникаций для компьютерной сети следует использовать категорию не ниже САТ5. В исключительных случаях подойдет САТ6 и САТ6а. Обозначения категории выбиты на оболочке. Всего существует 7 видов категорий для витой пары:

  1. I — 1 пара (полоса пропускания 0,1 МГц): применяется в телефонной связи.
  2. II — 2 (1 МГц): сети со скоростью передачи данных до 4 Мбит/с.
  3. III — 4 (16 МГц): 10 и 100 Мбит/с.
  4. IV — 4 (20 МГц): до 16 Мбит/с.
  5. V — 4 (100 МГц): 100 Мбит/с (используются 2 пары).
  6. Ve — 4 (125 МГц): 100 Мбит/с (2 пары) и 1 Гбит/с (4 пары).
  7. VI — 4 (250 МГц): от 1 до 10 Гбит/с.
  8. VII — 4 (600 МГц): экранированный до 10 Гбит/с.

Витая пара еще отличается формой и цветом оболочки. Обычный тип сетевого провода — серая оболочка. Оранжевый (ярко-красный) цвет оболочки свидетельствует о том, что сетевой провод не поддерживает горение. Последний тип провода имеет смысл применять в местах, подверженных возгоранию. Кроме того, витые пары бывают плоскими и круглыми. Они не отличаются техническими характеристиками.

Ethernet-кабель состоит из 2 (4 провода) или 4 (проводов) пар. При скорости до 100 Мбит/с можно использовать 2 пары. Если скорость передачи данных, которая находится в диапазоне от 100 Мбит/с до 1 Гбит/с (1000 Мбит/с), то следует использовать все 8 проводов (пары). При проектировании домашней сети или подключении к интернету следует учитывать эти особенности. Лучше сразу протянуть 4 пары, поскольку при увеличении скорости передачи информации свыше 100 Мбит/с придется перетягивать кабель заново.

Медь или кабель частично омедненный

При выборе провода учитывается протяженность сети, количество подключаемых объектов. На небольших расстояниях разница в изделиях из меди либо омедненных незначительна. При проведении сетей протяженностью более 50 метров в омедненных проводах возникают сбои в передаче сигнала. Проводимость алюминиевого сплава и стали ниже меди.

Изделия из медных сплавов предназначены для построения масштабных локальных систем с расстоянием между объектами до 10-20 метров. Изделия не создают помех при переводе сигнала. Для соединения компьютера с тройниками, розетками, коммутационным оборудованием достаточно жил с комбинированным составом (омедненных).

На видео ниже наглядно показаны отличия медной FTP жилы витого кабеля и покрытого медью алюминиевого UTP.

Маркировка кабеля витая пара

Общепризнанной является следующая маркировка, указывающая на способ организации экранирования:

  • UTP – дешёвый неэкранированный кабель (может встречаться обозначение U/UTP);
  • FTP – кабель, у которого на все пары жил общий экран (F/UTP);
  • S-FTP – общий двойной экран для всех пар с фольгированным алюминиевым сердечником и жилами из медной лужёной проволоки (SF/UTP);
  • STP – наличие экрана у каждой пары (U/FTP);
  • F/FTP – отдельные экраны для всех пар плюс общий экран из алюминиевой фольги;
  • S/FTP – отдельные экраны для всех пар плюс общий из медной лужёной проволоки.

Виды экранирования кабеля в зависимости от маркировки

В общем случае экран – это защита кабеля от случайных и систематических наводок, искажающих сигнал, необходим для предотвращения потери информации. Разновидности экранирования говорят о разном уровне защиты данных. Они во многом определяют стоимость готового изделия.

Виды витой пары

Кроме маркировки, обозначающей наличие и способ организации экрана, существуют и другие обозначения, применяемые производителями для обозначения тех или иных технических особенностей своей продукции:

  1. Количество жил: solid – одножильный кабель, patch – многожильный. Моножилы дёшевы в производстве, поэтому наиболее распространены. Многожильные изделия используются при сложной топологии сетей в местах множественных изгибов. Они же в основном используются при производстве патч-кордов (оконцованного джеками участка кабеля заданной длины для соединения устройств).
  2. Диаметр жилы. Используемый диапазон – 0.40–0.64 мм. Кабельная продукция 5–6 категорий изготавливается из жил диаметром 51 мм и обозначается 24AWG (американский стандарт маркировки). Бюджетный, зачастую несертифицированный кабель изготавливают из проволоки 0.40–0.50 мм – для квартиры выбор такой витой пары будет вполне оправданным.
  3. Количество пар. При построении сложных коммуникационных систем их число может достигать тысяч, но для компьютерных сетей стандарт 4 пары (принятая в США маркировка – 4х2х0.51). Использование всех восьми жил требуется для построения гигабитных сетей, для домашнего использования с пропускной способностью до 100 Мб/сек достаточно двух пар. И хотя такой кабель дешевле, обычно в любом случае приобретают восьмижильный вариант. Две пары используется для обустройства домофонов и систем сигнализации.

Внутреннее содержимое витой пары

Отдельно стоит рассказать о маркировке по типу оболочки:

  • PVC – оболочка из поливинилхлорида, используется преимущественно для дешёвых кабелей;
  • PP – полипропиленовая оболочка для кабелей, которые могут подвергаться воздействию высоких температур (до 140° С);
  • PE – оболочка из плотного полиэтилена, используется для наружной прокладки кабелей;
  • FR – кабель огнестойкой категории (способность работы при пожаре определённое время, от 30 до 180 минут);
  • LS – оболочка из материала, характеризующегося низким дымовыделением при возгорании;
  • ZH – материал, при горении не выделяющий ядовитые галогеновые газы;
  • В – кабель с бронированной оболочкой в виде обволакивающей стальной ленты.

Существуют также модификации кабеля со стальным тросом, которые используются для воздушной прокладки сетей между домами.

Категории кабеля витая пара (скорость передачи данных).

В основу определения категории витой пары положен максимально пропускаемый частотный диапазон. Это обусловлено количеством витков на одну единицу длины кабеля. То бишь, чем выше категория, тем больше пропускаемый частотный диапазон в следствии увеличения витков каждой витой пары. Категории витой пары описывается в международных и отечественных стандартах.

Категории (сокращенно CAT) витой пары определяют расчетную скорость передачи данных. Кроме этого кабель LAN еще разделяют на классы и при построении структурированной кабельной системы их тоже учитывают. Следует помнить, что витая пара более высокого класса поддерживает технические возможности низшего класса. А вот витая пара по классу ниже не поддерживает технические приложения высшего класса. Чем выше класс тем лучше передаточные характеристики и выше предельная частота работы кабельной линии.

  • CAT1 (частотная полоса — 0,1 МГц). Имеет одну пару и используется для передачи голоса и цифровых данных при участии модема. Это стандартный телефонный кабель, который в свое время использовался в «скрученном» виде в США, а в России применяется и сейчас без скруток. Не подходит для современных систем и имеет большое влияние помех.
  • CAT2 (частотная полоса — 1 МГц). Имеет две пары проводников и уже изжил себя. Иногда применяется при построении телефонных сетей. Ранее встречался в сетях Arcnet и Token Ring. Обладает скоростью передачи данных до 4 Мбит/с. Не годится для построения современных сетей.
  • CAT3 (частотная полоса — 16 МГц. Класс «С»). Встречается 2-х парный и 4-х парный тип витой пары. Применяется не только для создания телефонных, но и локальных сетей на базе 10BASE-T. Поддерживает скорость передачи данных от 10 до 100 Мбит/с по технологии 100BASE-T4 протяженностью не более 100 метров. В отличии от CAT1 и CAT2 поддерживает стандарт IEEE 802.3.
  • CAT4 (частотная полоса — 20 МГц). В свое время этот 4-х парный кабель использовался в технологии 10BASE-T и 100BASE-T4. Возможна скорость передачи данных до 16 Мбит/с. В наши дни не используется.
  • CAT5 (частотная полоса — 100 МГц. Класс «D»). Кабель применялся для создания телефонных линий и построения локальных сетей 100BASE-TX, а также в Ethernet (LAN). Поддерживает скорость передачи данных до 100 Мбит/с.
  • CAT5e (частотная полоса 125 МГц). Это усовершенствованная витая пара пятой категории. При использовании 2-х пар поддерживает скорость передачи данных до 100 Мбит/с и до 1000 Мбит/с в 4-х парном кабеле. Как правило, используется 4-х парный кабель для построения локальной компьютерной сети. Это самый распространенный тип витой пары.
  • CAT6 (частотная полоса 250 МГц. Класс «E»). Это распространенный тип кабеля, который применяется в сетях Fast Ethernet и Gigabit Ethernet. В структуре кабеля четыре пары проводников. Поддерживает высокую скорость передачи данных до 10 Гбит/с протяженностью не более 55 метров.
  • CAT6a (частотная полоса 500 МГц. Класс «EA»). Структура кабеля состоит из четырех пар проводников. Он используется в сетях Gigabit Ethernet и поддерживает скорость до 10 Гбит/с на расстоянии до 100 метров.
  • CAT7 (частотная полоса 600 — 700 МГц. Класс «F»). Поддерживает скорость передачи данных до 10 Гбит/с. Структура кабеля имеет общий внешний экран и фольгированную защиту каждой пары. По типу относиться к S/FTP (ScreenedFullyShieldedTwistedPair).
  • CAT7a (частотная полоса 1000 -1200 МГц. Класс «FA»). Скорость витой пары доходит до 40 Гбит/с на расстоянии до 50 метров и до 100 Гбит/с протяженностью до 15 метров.

На просторах интернет мне попалось хорошее видео по теме, предлагаю вам его посмотреть.

Для того чтобы сетевой кабель служил долго следует соблюдать правила монтажа. Например, при прокладке нужно следить за целостностью кабеля по всей его длине и не допускать растяжений и изгибов потому, что это может нарушить структуру экрана, что приведет к низкой устойчивости кабеля к электромагнитным помехам. Дренажный провод кабеля должен быть соединен с экраном разъема.

Кроме этого при монтаже нельзя допускать изгибов более восьми внешних диаметров кабеля. Слишком сильный изгиб может повредить фольгированный экран, что заметно ухудшит свойства кабеля и снизит скорость связи внутри сети. Пока!

Категории витой пары

Основной характеристикой любых коммуникаций является скорость передачи данных. Применительно к витой паре эта характеристика в довольно незначительной степени зависит от таких параметров, как материал изготовления кабеля или его внутренняя топология. Но они влияют на другие характеристики сети – её долговечность, надёжность, максимально допустимое расстояние передачи сигнала и т. д.

Наиболее общей характеристикой принято считать категорию ВП, в настоящее время все производители кабеля витая пара придерживаются этой классификации. Как мы уже отмечали, определяющим параметром компьютерных сетей является скорость передачи информации. Она зависит, прежде всего, от частоты колебаний тока, которая и является аналоговым способом передачи единицы данных. По этой причине при разбиении кабелей на категории одной из главных характеристик является частотный диапазон, в котором способна работать витая пара. Все остальные параметры являются второстепенными, направленными на поддержание заданной частоты колебаний.

Категории витой пары:

  1. CAT1 характеризуется частотой пропускания до 10000 Гц, такой кабель ранее называли «лапшой». В настоящее время используется разве что для прокладки телефонного кабеля в квартиру от установленного на лестничной площадке щитка.
  2. CAT2 имеет полосу частот до 1 МГц, что для чётырёхжильного кабеля соответствует скорости 4 Мб/сек. Используется такой провод для соединения телефона с квартирной коробкой.
  3. CAT3 – работает на частоте 16 МГц (10 Мб/сек на большие расстояния, 100 Мб/сек до 100 метров).
  4. CAT4 – 20-мегагерцовый кабель, практически не используется.
  5. CAT5 способен работать на частотах порядка 100–125 МГц (100 Мб/сек для двух пар, 1000 Мб/сек для четырёх пар). В настоящее время самая распространённая категория для компьютерной витой пары.
  6. CAT6 имеет полосу рабочих частот порядка 250 МГц (1 Гб/сек), у разновидности CAT6a рабочая частота составляет 500 МГц, что соответствует скорости 10 Гб/сек.
  7. CAT7 – кабель, способный работать на частоте до 700 МГц, на сегодня заявлен и утверждён только стандартом ISO

Общие правила выбора и подключения витой пары

Витая пара, коннектор, подключение Ethernet — понятия, которые пугают неискушённого пользователя, однако всё не так сложно.

Условия эксплуатации повлияют на выбор цвета, а место монтажа (внутри стен или в помещении) — на «жильность».

Выбранный кабель надо опрессовать (обжать), как правило, это можно сделать в магазине, но и в домашних условиях это нетрудная задача. Надо только посмотреть, как витую пару вставить в коннектор, последовательность проводов, а также выбрать способ опрессовки (специальными щипцами или отвёрткой).

В любом случае внимательный пользователь сможет разобраться с задачей выбора: маркировка витой пары порядок цветов и обозначение на схемах стандартны и общедоступны.

Рейтинг производителей витой пары

Разобраться и запомнить всё разнообразие стандартов и характеристик витой пары довольно сложно, особенно для неподготовленного пользователя. Поэтому вопрос, как и какую витую пару выбрать для дома, многими решается на основании мнений о производителе. Мы составили небольшой рейтинг, который поможет определить качество и его соответствие стоимости кабеля для интернета в зависимости от бренда.

Витая пара премиального уровня

Лучший кабель «витая пара» самый дорогой, стоимость 1 метра находится в пределах 20–25 рублей. Но за эти деньги вы получаете кабель самого высокого качества, который может прослужить десятилетиями. Продукция премиального уровня характерна для брендов Hyperline, SkyNet, Nikolan.

Как правило, для квартирного интернета такая продукция не используется – его прокладывают в правительственные учреждения, банки, другие компании с высокими требованиями к качеству сети.

Кабель среднего уровня

Если сравнивать с топовым уровнем, то витая пара категории 5 стоит намного дешевле, порядка 15 рублей/метр, и характеризуется вполне достойным качеством и скоростью. В России самым популярным производителем кабельной продукции такого качества считается бренд NetLan. Сфера применения витой пары среднего ценового сегмента – крупные предприятия, офисы, но её можно увидеть и в частном секторе.

Бюджетная витая пара

При выборе кабеля UTP для домашней сети большинство пользователей ориентируется на стоимость. В этом нет ничего предосудительного – продукция таких китайских брендов, как CabLAN или Ripo, стоит порядка 5 рублей/метр. Это в подавляющем большинстве случаев кабель с омеднёнными жилами соответствующего качества, вполне пригодного для построения малобюджетных сетей.

Подключение интернета с помощью оптоволокна

Самый распространённый в РФ интернет, сеть которого функционирует на основе оптоволокна, предоставляется провайдером Ростелеком. Как подключить оптоволоконный интернет?

Сначала следует просто убедиться в том, что оптический кабель подведён к дому. Затем нужно заказать подключение к интернету у провайдера. Последний должен сообщить данные, обеспечивающие подключение. Потом нужно выполнить настройку оборудования.

Она осуществляется так:

  • После проведения оптоволокна и подключения оборудования, обеспечивающего работу в оптических пассивных сетях, сотрудниками фирмы-провайдера, вся последующая настройка выполняется самостоятельно.
  • Прежде всего устанавливаются жёлтый кабель и розетка так, как изображено на рисунке ниже.
  • Можно иметь собственный Wi-Fi роутер, не обязательно приобретать маршрутизатор от Ростелекома. К Wi-Fi подключают оптоволоконный кабель, оптический терминал и основной шнур, посредством которого происходит подключение роутера к оптической розетке.
  • Нужно выбрать для установки всего оборудования как можно более вентилируемое место. Монтажнику из компании-провайдера следует указать, где именно нужно установить элементы сети.

Терминал оборудован специальным гнездом, позволяющим соединяться с компьютером и соединять роутер с интернетом. Кроме того, терминал имеет 2 дополнительных гнезда, позволяющих подключить к оптоволоконному соединению аналоговый домашний телефон, а также ещё несколько гнёзд предусмотрены для подключения телевидения.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Дуэт-дом
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
