Виды
Все типы вентиляции делятся на несколько видов, в зависимости от ее назначения, сложности обустройства и принципа действия. Но принцип действия любой из них будет основан на законах физики о движении воздушных масс. Холодный воздух опускается вниз, а теплый поднимается вверх.
Естественная приточная вентиляция
Простейшая, система продухов в фундаменте или цоколе. Обустраивается на этапе строительства дома и представляет собой небольшие отверстия в верхней части подвального помещения.
Если подвал находится ниже уровня земли, то вытяжка обустраивается с помощью пластиковых или асбестоцементных труб диаметром 10-15 см. Они выводятся над поверхностью на высоту 30 см и прикрываются решетками от мусора и грызунов. Такой способ является естественным и зависит от колебаний уличной температуры, силы ветра, влажности.
При расчете ее пропускной способности берется 1/400 от общей площади подвального помещения – так получим суммарную площадь всех продухов.
Отверстия должны располагаться с подветренной стороны, наименее подверженной осадкам. Дома со сложной формой фундамента и расположенные в низменных местах могут иметь до одного отверстия на каждые 3-4 метра. Продухи закрываем решетками с наружной стороны.
Этот недорогой вариант хорошо подходит для вентиляции гаражей и нежилых подвалов или в качестве дополнительного средства к основной системе проветривания.
Естественная вытяжная вентиляция
Приточно-вытяжного типа. Для правильной работы потребуется установить две трубы для вентиляции, а устройство приточно-вытяжной вентиляции выглядит так.
- Первая труба располагается под самым потолком подвала и предназначена для оттока теплого воздуха. Вытяжную трубу размещаем как можно выше, желательно на уровне конька крыши. Это необходимо для обеспечения хорошей тяги. Часть трубы, которая находится на открытом воздухе, обязательно должны быть утеплена, чтобы исключить обмерзание в зимний период и прикрыта козырьком от осадков.
- Вторая труба для притока свежего воздуха располагается на высоте 30-40 сантиметров от уровня пола, а ее вход располагаем на улице в метре над землей и прикрываем решеткой. Конвекция будет происходить за счет разницы температур уличного и подвального воздуха. Эффективнее всего такая система будет работать при разнесении приточных каналов по разным сторонам подвала.
Недостаток у всех естественных вытяжных вентиляционных систем один – это зависимость от погодных условий и преобладающих ветров. Не будет она работать, если температура в подвале и на улице сравняется.
Принудительная
Применяется, если естественная приточная вентиляция не может справиться или нет физической возможности ее использовать. Обычно используется в следующих случаях:
- Площадь подвального помещения от 40 м2 или имеет несколько изолированных друг от друга помещений;
- Высокая влажность помещения, когда конденсат в вытяжном канале замерзает зимой и ухудшает проходимость воздушных масс;
- Архитектура дома не предусматривает высоких вентиляционных труб;
- В подвале оборудуется сауна, кафе, тренажерный зал, мастерская или другой источник неприятных запахов.
Устройство принудительной приточно-вытяжной вентиляции имеет систему каналов и вентиляторов, перегоняющих воздух.
Главное условие – это заставить воздух постоянно циркулировать, что обеспечивается синхронной работой вытяжных и приточных вентиляторов. Их количество рассчитывается в зависимости от объема погреба или подвала и пропускной способности воздуховодов.
Приточно вытяжная вентиляция с рекуперацией тепла
Для цокольного этажа, в котором планируется постоянное проживание недостаточно установить просто систему принудительного проветривания. Помещение в обязательном порядке утепляется и проводится его гидроизоляция. Также решается вопрос с отоплением и подогревом.
Все чаще в такие схемы встраивается приточно-вытяжная с рекуперацией тепла.
В вытяжную трубу поступает уже хорошо прогретый воздух, а чтобы не выбрасывать в атмосферу уже готовые калории воздух пропускают через специальный керамический рекуператор. Нагреваясь, он отдает тепло свежему воздуху. Воздушные потоки при этом не пересекаются. КПД такого устройства составляет 50-90% в зависимости от конструкции теплообменника. Все рекуператоры тепла очень надежны, не требуют дополнительного обслуживания и могут служить десятилетиями.
Оборудуется влагоуловителями, фильтрами от пыли, датчиками, контролирующими влажность и температуру воздуха. Для жилого помещения эти показатели лежат в пределах 50-65% относительной влажности и 18-220С . Такие системы чаще всего встречаются в «умных домах», а их монтаж сложен и должен проводиться только профессионалами.
Принцип работы системы
Самая простая вентиляционная система строится с учётом законов физики, которые изучали в средней школе. Известно, что более тёплый воздух стремится подняться вверх, а более холодный – опуститься вниз. В соответствии с упомянутым законом физики старый, более тёплый воздух, нужно забирать из-под потолка погреба, а новый, более свежий, подавать в нижнюю часть помещения.
ФОТО: stroyday.ruИллюстрация принципа естественной вентиляции
Естественная вентиляция
Воздухообмен, который происходит в помещении без применения технических средств, вызывающих движение воздуха, называется естественной вентиляцией. В этом случае побудительной силой являются только законы природы, а человек только управляет направлением потоков воздуха.
Человек участвует в организации потока воздуха. В потолке погреба, желательно в противоположных углах, нужно проделать два сквозных отверстия. В эти отверстия вставляются две трубы: одна – для притока свежего воздуха, вторая – для удаления отработанного. Вот здесь нужно чётко соблюдать правила.
Трубы должны иметь одинаковый диаметр, тогда вентиляция будет равномерной, а приток будет равен оттоку. И абсолютный запрет: выходная труба не должна иметь диаметр меньший, чем у входной. Трубы должны быть установлены как можно дальше друг ото друга. Тогда уличный воздух будет протягиваться через всё помещение погреба.
Вход в вытяжную трубу следует делать на расстоянии 100–200 мм от плоскости потолка. Тогда на потолке не будут образовываться застойные зоны из тёплого воздуха, он весь будет засасываться в трубу.
Верхний конец этой трубы должен быть выше самой высокой точки крыши погреба не менее чем на полтора метра. Нижний конец приточной трубы должен находиться над полом на высоте 250– 300 мм. Каждая труба должна по всей своей длине иметь постоянный диаметр. Никакие сужения и расширения не допускаются. И очень желательно, чтобы трубы имели меньше поворотов и изломов, в идеале желательны прямые трубы.
Верхний, уличный конец приточной трубы, располагается низко над землёй. Для защиты от проникновения в погреб грызунов его следует закрыть решёткой. А чтобы туда не заливали дожди и не сыпал снег, на верхние концы обеих труб нужно сделать зонтики или дефлекторы. Последний вариант предпочтительнее для вытяжной трубы, так как он увеличивает разрежение. Уличный конец вытяжной тубы следует утеплять во избежание образования конденсата.
ФОТО: stroyday.ruСхема расположения труб при устройстве естественной вентиляции
Принудительная вентиляция
Если требуется увеличить воздухообмен, то вентиляцию нужно делать принудительной. Это значит, что поток воздуха будет двигаться в системе не за счёт разности разрежений на входе и выходе, а за счёт встроенного вентилятора. Простейшим вариантом такой системы является встраивание вентилятора в вытяжной канал. Устройство хорошей правильной вытяжки гарантирует отсутствие влажности и сырости в погребе. Он создаёт более глубокое разрежение, в систему засасывается больше воздуха. Мощность вентилятора определяется объёмом обслуживаемого помещения. Если помещения имеют большой объём, а конфигурация воздуховодов очень отличается от прямолинейной, то потребуется два вентилятора – на притоке и на вытяжке воздуха. Параметры такой системы – диаметры труб, мощности вентиляторов и пр. должны рассчитывать специалисты.
ФОТО: stroyday.ruМаломощный вентилятор в системе вентиляции погреба
Система принудительной приточно-вытяжной вентиляции
Схема принудительной приточно-вытяжной вентиляции
Вытяжное устройство с принудительной вентиляцией имеет самую высокую стоимость по сравнению с другими типами систем очистки воздуха. Это обусловлено наличием в ее конструкции нескольких фильтров и вентиляторов.
Принудительные приточно-вытяжные вентиляции бывают нескольких типов:
- с НЕРА-фильтром, который очищает воздух от примесей пыли;
- бытовые вытяжные системы с вентиляторами;
- бризер или проветриватель (компактная вентиляция);
- ПВУ (центральная приточная вентиляция).
Устройство приточно-вытяжной вентиляции работает благодаря воздухозаборнику. Его устанавливают в северной части квартиры, где обычно проходит большее количество потоков воздуха.
Отверстие для вывода воздушных масс располагают в южной стороне помещения. Для увеличения мощности работы воздухозаборника, устанавливают дефлектор.
Дефлектор — металлическое устройство, благодаря которому увеличивается скорость циркуляции в помещении, а следовательно, свежего воздуха поступает больше.
Обеспечивают стабильную работу системы и другие элементы конструкции:
- калорифер — нагревает входящий воздух;
- шумопоглощающие устройства — приглушают громкие звуки работающего оборудования;
- воздуховоды — распределяют воздушные потоки по комнате;
- вентилятор — создает нужное давление в установке.
Системы принудительной приточно-вытяжной вентиляции весьма эффективны. Они работают долго и бесперебойно. Но такие устройства имеют несколько недостатков. К ним относятся:
- высокая стоимость;
- большое энергопотребление;
- невозможность самостоятельной установки конструкции;
- риск поломки автоматического управления.
В зависимости от размеров здания и особенностей его обустройства разрабатывается схема приточно-вытяжной вентиляции. Она индивидуальна для каждого случая.
Требования: нормы расхода воздуха
В частных домах воздухообмен рассчитается на основе значений естественной циркуляции. Для каждого типа помещения, в зависимости от его объема и предназначения, устанавливаются свои нормы воздухообмена:
Тип помещения | Производительность воздухообмена, м³/ч |
Общие помещения при норме < 20 м² на 1 чел. | 3 на каждый 1 м² общей площади |
Тоже при норме более 20 м² на 1 чел. | 30 на 1 чел., но более 0,35 на 1 м² площади |
Кладовая, гардеробная | 0,2 |
Кухня с электрической плитой | 60 |
Комната с газовыми приборами | 100 |
Котельная до 50 кВт с открытой горелкой | 100* |
Котельная до 50 кВт с закрытой камерой | 1,0* |
Совмещенный санузел, душевая, туалет | 25 |
Техническое помещение, шахта лифта | Специальный расчет |
Комната сборки мусора | 1,0** |
* — при добавлении газового прибора значение увеличить на 100 м³/ч; ** — кратность определяется по общему объему здания.
Для каждого типа помещения устанавливаются свои нормы воздухообмена.
Оборудование для повышения производительности вентиляционной системы
Наиболее востребованным оборудованием для повышения производительности вентиляционной системы является дефлектор. Это насадок, который крепится в самой верхней точке вентиляции. Обычно его монтируют над вытяжными отверстиями или на вентиляционные трубы. Такой грибок для вентиляционной трубы предотвращает попадание осадков и мусора в трубу.
Принцип работы основан на аэродинамических законах. Внутри дефлектора находится диффузор, который разряжает воздух при ударе ветра в боковые стенки дефлектора (подробнее: «Как сделать дефлектор на трубу – возможные варианты установки»). В результате в цилиндре понижается давление, а тяга увеличивается.
Для защиты от попадания посторонних частиц внутрь на устройстве используется специальный колпак, состоящий из двух частей:
- Капельника, предназначенного для отвода воды с козырька
- Козырька, прикрывающего отверстие вентиляционной конструкции.
Не менее популярным становится аэратор. Его применяют, когда длина ската превышает 3 м, а для необходимой циркуляции воздуха естественной тяги не хватает. Аэратор помогает осуществлять циркуляцию воздуха между кровельным покрытием и теплоизоляционным слоем.
Факторы, влияющие на расчет вентиляционной системы
- Планировка и размеры помещений столовой.
- Планируемое количество посетителей.
- Теплонапряженность в помещениях кухни.
- Точное расположение оборудования.
- Мощность для обогрева приточного воздуха.
- Месторасположение приточных и вытяжных установок.
- Толщина наружных стен.
Пример реализации вентиляционной системы для небольшой столовой
Если помещение менее чем на 50 посадочных мест, то допускается объединение приточных и вытяжных систем таких случаях:
- Если в помещении приема пищи несколько залов для посетителей, то можно объединять приточные вентиляционные системы.
- Вытяжки из производственных систем можно объединять в единую вытяжную систему.
- Местную вентиляцию из горячих цехов можно объединять с общеобменной из других цехов кухни.
- Вытяжку из санузлов можно группировать в единую вытяжную систему.
Для зала приема пищи, чаще всего реализуется схема вентиляции методом вытеснения. Как это выглядит: в помещение поступает приточный воздух с низкой скоростью, не более 0,3 м/с, а вытяжка его происходит в верхней зоне обеденного помещения. При этом не происходит перемешивания воздушных масс, а постепенное его вытеснение через систему вытяжной вентиляции.
Вентиляция столовых – это сложная задача, к которой трудно подойти типовым решением. В каждом конкретном случае нужно решать комплексную задачу по обеспечению эффективной вентиляцией и кондиционированием всех ее помещений.
Что это такое и для чего он нужен?
Вентиляторы с обратным клапаном очень часто устанавливаются в ванных и туалетных комнатах вместо естественной вентиляционной системы. Это устройство позволяет справиться с образованием конденсата и пара во время принятия водных процедур. Особенно остро эта проблема стоит для тех, у кого естественная вентиляция не работает должным образом, а также тем, кто пользуется душем и ванной не один раз в день. Недостаток вытяжки будет провоцировать сырость, а впоследствии рост плесени и грибка, что может нанести серьезный урон здоровью жильцов.
У вытяжных вентиляторов с обратным клапаном есть свои преимущества, среди них:
- возможность монтажа в ванных любых размеров;
- хорошая сочетаемость с установленными от застройщика классическими воздуховодами;
- возможность установки не только на стену, но и на потолок;
- прочность, благодаря специальному АБС пластику;
- не пропускает неприятные запахи от соседей;
- низкий уровень шума, есть совершенно бесшумные модели;
- высокая влагоустойчивость и пожаробезопасность;
- хорошая комплектация (например, датчик влажности, движения, защита от короткого замыкания и другое);
- напряжение двигателя 12 вольт.
Но есть у этих вентиляторов и недостатки:
Высокая стоимость оборудования. Не каждый может позволить себе установить вентилятор с обратным клапаном, да еще и от известного производителя без существенных затрат
Однако срок службы этих устройств довольно большой и его стоимость окупится за счет отсутствия проблем в ванной, связанных с влажностью.
Не все модели могут обеспечить достаточное давление, поэтому при покупке вентилятора следует обратить особое внимание на этот пункт.
Критерии выбора вытяжного оборудования
Перед приобретением важно расставить приоритеты: комфорт или экономия. Конструкция, мощность, шумоизоляция и тип регулировки существенно влияют на цену
Выбор основывают на 4 основных критериях.
- Мощность. Для ее определения потребуется расчет с учетом размеров помещения.
- Шум. Включите прибор, чтобы оценить шумовой уровень. Для квартиры рекомендовано значение до 50 Дб. Бесшумные модели оснащены тремя вентиляторами или корпусом из звукопоглощающих материалов.
- Материал и вид воздуховода.
- Дополнительные приспособления: лампы для освещения рабочей зоны, одновременное автоматическое включение вместе с плитой, таймер для остановки по времени, пульт управления.
Отдельные модели идут с выбором рабочих режимов. Если планируется покупка циркуляционного прибора, то его стоит выбрать с индикатором засоренности фильтра.
Как определить мощность и производительность прибора? Расчет можно произвести следующим образом – какой объем воздуха очищается за 60 мин. По российским стандартам циркуляция воздуха должна осуществляться 12 раз в час. Чтобы рассчитать мощность, используют формулу:
Например, какая мощность требуется для кухни площадью — 8 м2, со стенами высотой — 2,8 м?
8 * 2,8 * 12 = 268,8 м3.
Если запланированы изгибы в трубе или длинная шахта, то добавляем 30%. С учетом потерей мощности получим:
268,8 м3 * 1,3 = 350 м3.
Лучшие приточно-вытяжные вентиляционные системы
Для того чтобы хорошо ориентироваться в ассортименте моделей приточно-вытяжных устройств, можно ознакомится с лучшими из них. Это поможет сделать правильный выбор.
Vakio Base
Приточно-вытяжное устройство с рекуператором. Имеет простую конструкцию, включающую фильтр, вентилятор, воздуховод, теплообменный модуль, вспомогательные элементы. Работает от электросети, потребляет до 20 Вт/ч. Предназначен для циклического проветривания.
Прибор 40 секунд работает на приток воздуха, следующие 40 секунд – на отток. Причем лопасти вентилятора вращаются непрерывно. В нужный момент он разворачивается и меняет направление потока воздуха на обратное. Прибор сконструирован с учетом суровых климатических условий. Может работать при температуре -47°C – +50°C.
Преимущества модели:
- компактность;
- небольшой вес;
- фильтрация воздуха;
- наличие шумоизоляции;
- подогрев и охлаждение воздуха.
Mitsubishi Electric VL-100EU5-E Lossnay
Эффективная система контроля за микроклиматом. Оборудована теплообменником, что позволяет обеспечить энергосбережение. Имеет встроенный фильтр высокой очистки, оснащенный дополнительной защитной сеткой. Чистить фильтр можно с помощью пылесоса или промывания водой.
- прибор нагнетает в теплообменник воздух из комнаты;
- давление внутри квартиры понижается, что провоцирует поступление воздуха с улицы;
- в рекуператоре происходит обмен тепла;
- свежий подогретый воздух выводится в квартиру.
Преимущества модели:
- универсальность (может устанавливаться на вертикальные и горизонтальные поверхности);
- надежность элементов конструкции;
- стильный дизайн;
- высокая производительность.
Прана 340s
Приточно-вытяжная моноблочная система с теплообменным модулем. Конструкция устройства позволяет одновременно формировать два встречных потока воздуха в одном цилиндре. Имеет две модификации:
- «АВ» – для установки в любом месте на стене;
- «ВВ» – для размещения между верхним перекрытием и подвесным потолком.
Преимущества модели:
- прямоточное удаление воздуха, обеспечивающее высокую эффективность работы;
- медный рекуператор;
- простой монтаж;
- циклонная очистка приточного воздуха.
Общеобменные системы
Они находят своё применение в зданиях общественного назначения.
Известны также области применения и смешанных (комбинация местной и общеобменной) систем. Они весьма эффективны в производственных помещениях (например, «горячий цех») летом. Здесь местная сочетается с общеобменной.
На представленной выше классификации указаны типы вытяжной и приточной вентиляции. Вытяжная вытягивает загрязненные воздушные массы с конкретной зоны их возникновения. Бывает в форме вытяжных шкафов, различных отсосов (в том числе от оборудования), зонтов.
Приточная строится обычно с механическим побуждением. (О приточной описано ниже).
Если же необходимо организовать вентиляцию всего помещения, в котором везде возникает в одно время незначительное скопление теплых, влажных воздушных масс и пыли, то применяют общеобменную приточно-вытяжную систему.
Что такое вентиляция

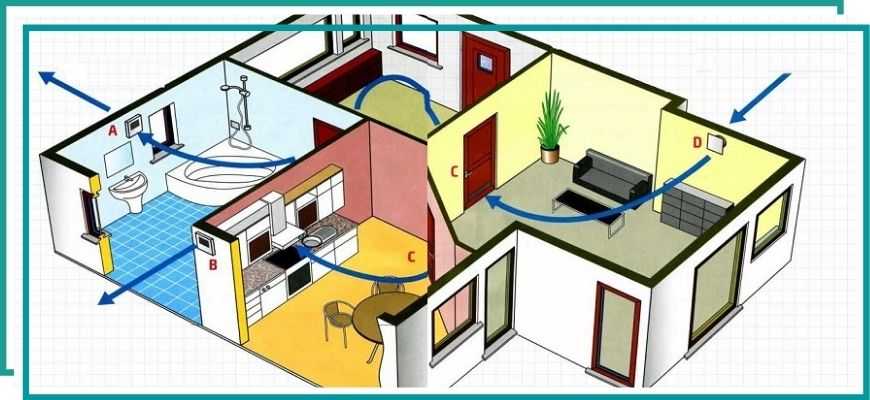

Вентиляция — это движение воздуха в помещении. В любое здание воздух поступает с улицы. Попадая внутрь комнаты, воздух наполняется различными веществами: углекислым газом от нашего дыхания, пылью, химическими выделениями от предметов, шерстью животных и т.п. Этот уже загрязненный воздух движется к вытяжке и выводится через нее наружу. В это время в комнату поступает новая порция свежего воздуха снаружи, которая также уйдет в вытяжку. Весь этот процесс называется вентиляцией.
Климатическое оборудование, которое обеспечивает правильное функционирование описанного процесса, тоже называется вентиляцией. Она бывает естественной и механической, канальной и компактной, приточной и вытяжной и много какой еще. Обо всех типах вентиляции и их особенностях рассказано ниже. А пока давайте разберемся, насколько важна вентиляция в квартире или доме.
Принцип работы приточно-вытяжной вентиляции
Работа системы заключается в следующем. Приточный (свежий воздух с улицы) подается в систему воздуховодов, пройдя предварительную подготовку – фильтрацию, нагрев или охлаждение. После чего он распределяется в необходимом по расчетам количестве по помещениям.
В то же время из каждого помещения, куда подается свежий воздух, удаляется «отработанный» воздух в таком же количестве для обеспечения баланса давления. Таким образом, происходит «воздухообмен» — постоянная смена воздуха в помещениях.
Итак, рассматривая устройство приточно-вытяжной системы вентиляции здания, следует знать, что включает в себя подобная система:
- Воздуховоды — необходимы для проведения и подачи воздушного потока. Форма воздуховодов, материал, а так же их параметры определяются исходя из расчетов.
- Вентиляторы — создают необходимое давление для подачи/удаления воздуха.Используют осевые и центробежные. Преимущества осевого: малый вес, легкость монтажа; преимущество центробежного (радиального): высокая производительность и высокий напор.
- Воздухораспределители (диффузоры, решетки) — служат для подачи воздуха в помещения. Могут выполнять декоративную функцию – при желании можно заказать решетку любого цвета, размера или даже формы.
- Регулировочные клапаны, шиберы, заслонки – выполняют роль регулирования расходов воздуха и балансировки системы.
- Фильтры – предназначены для защиты системы и помещения как от относительно крупного мусора (пыль, насекомые, пух), так и от мелких загрязнений.
- Калориферы (нагреватели — водяные, электрические) — служат для подогрева подаваемого в помещение воздуха в зимний период года до комнатной температуры.
- Рекуператор — служит для подогрева подаваемого в воздух помещения за счет отводимого воздуха. Состоит из узких каналов, расположенных через один (горячий, холодный, горячий, холодный и т.д.), по которым перемещаются потоки воздуха. При этом происходит нагрев холодного воздуха теплым. Системы приточно-вытяжной вентиляции с рекуперацией тепла позволяют экономить до 70% тепла, тем самым снижая в разы потребление электроэнергии на нагрев.
- Шумоглушитель — служит для снижения уровня шума, при высоких скоростях воздуха в канале.
- Решетка наружная воздухозаборная, защищает вентиляцию от попадания внутрь посторонних предметов.
Шкаф автоматики — выполняет функцию управления системой и взаимодействие компонентов системы. Он отвечает за следующие функции:
- включение/отключение системы
- работу электронагревателя или водяного калорифера
- управление заслонками с приводами
- изменение режимов работы (скорости, температура и т.д.)
- безопасность и аварийные режимы системы
Шкаф автоматики приточно-вытяжной системы вентиляцииСамым важным и наиболее сложным оборудование приточно-вытяжной системы вентиляции является приточно-вытяжная установка. Она может быть сборной или моноблочной.
Сборные установки – делают под конкретные задачи каждого клиента, производство компонует установку из нескольких отдельных блоков с элементами – блок с рекуператором, блок охлаждения, блок фильтрации и т.д. Такие установки, как правило, делают большой производительности (от 3000 м3/ч) и используются там, где нужно скомпоновать оборудование под конкретные требования объекта. Обычно это крупные объекты.Схема сборной приточно-вытяжной установки
Моноблочные установки – бывают обычно небольшой производительности (от 200 до 3000 м3/ч) и продаются готовым изделием, к которому необходимо просто подвести систему воздуховодов и электропитание. Их используют на небольших объектах, где важна компактность и невысокая стоимость системы.Моноблочная приточно-вытяжная установка Dantex
