Установка и сборка душевой кабины самостоятельно

Виды поддонов для душа

По форме выделяют квадратные, полукруглые, прямоугольные, асимметричные, многогранные модели. Для изготовления поддонов используют чугун, металл, керамику, камень, стекло и акрил.

• Чугунные поддоны. Надежные, тяжёлые, медленно нагреваются, но хорошо держат тепло (поддон охлаждается медленно). Усиление не требуется.
• Стальные. Для их изготовления используется тонкая сталь. Конструкции шумные (чем тоньше поддон, тем сильнее шум при падении воды на поверхность), быстро нагреваются и охлаждаются, подвержены коррозии. Если поддон тонкий, может понадобиться усиление.
• Акриловые. Это недорогие модели, которые устойчивы к коррозии и просто монтируются. Поверхность не скользкая, «тёплая», приятна на ощупь. Акриловые поддоны быстро нагреваются и долго сохраняют температуру. Акрил прочен, но плохо переносит сильные точечные нагрузки — поверхность может деформироваться и трескаться. Если поддон тонкий, необходимо усиление.
• Керамические. Это устойчивые и тяжёлые модели. Они чувствительны к ударам, могут разбиться от падения предметов на поверхность.
• Каменные и стеклянные поддоны. Чаще всего это уникальные дизайнерские модели, которые изготавливаются под заказ.

Акриловые и стальные поддоны наиболее популярны благодаря невысокой цене, небольшому весу, разнообразию моделей и простоте монтажа. Но именно они чаще всего и требуют дополнительного усиления, так как их главный минус — недостаточная жёсткость листового материала, из которого они изготовлены.

Этапы сборки

Душевой уголок доставляется из торговой точки в разобранном и упакованном состоянии. Множество пакетов с деталями поначалу вводит в смятение своим разнообразием.

Все составляющие рассортированы, сгруппированы и разложены в упаковках так, чтобы подсказать, как правильно собрать душевую кабину, чтобы последовательно выполнить все шаги по сборке комплекта.

Некоторые модели боксов разработаны таким образом, чтобы обеспечить возможность самостоятельно собрать изнутри. Это удобно в случае, когда установка душевого уголка происходит в стесненных условиях малометражного помещения.

Установка уголка предусматривает соблюдение определенной последовательности. Сборка душевой кабины своими руками выполняется в одиночку в течение нескольких часов. Это предоставляет пользователю некоторые преимущества в случае необходимости проведения мелкого ремонта.

Хозяин современного девайса, самостоятельно выполнивший монтаж, не растеряется перед вопросом: как разобрать душевую кабину. Он в любой момент может частично разобрать, провести мелкую починку, и снова собрать конструкцию, не прибегая к платным услугам по ремонту кабин.

Извлечение и сортировка составляющих душевой

Кабина доставляются к месту назначения в нескольких свертках. Раздельно упакованы:

1.  Задние стенки;
2. Стекла, двери и вертикальные профили;
3. Центральная панель;
4. Поддон, крыша, горизонтальные профили и комплектующие.

Маркировка на коробках позволяет, не заглядывая внутрь, определить, какие комплектующие в них находятся.

Сборка душевой кабины своими руками начинается с поочередного вскрытия упаковок с нужными деталями. Изготовители рекомендуют после покупки бокса распаковать его и проверить комплектацию.

Подготовка поддона

В комплект уголка с высоким поддоном входят несущие конструкции, экран, и фурнитура для крепления. В некоторых моделях он продается уже закрепленным на опорный каркас. В таком случае достаточно смонтировать сифон и регулируемые пятки.

Во избежание повреждения поверхностного слоя защитную пленку следует удалять не ранее окончания всех работ, связанных с монтажом душевой. Установка бокса с низким поддоном выполняется на подмостки.

Далее монтируют слив. В сифон помещают в прижимные гайки и соединяют с поддоном. Проверяют наличие зазора между сифоном и полом, необходимого для обслуживания кабины. Слив подключают к системе канализации.

Сборка каркаса

На поддоне размещают горизонтальные рейки. Смещают их к заднему борту и закрепляют саморезами. На них монтируют вертикальные уголки и верхние рейки.

Крепят направляющие открывания дверей. Образовавшаяся конструкция составляет каркас, на который выполняется установка задних и центральной панелей. Соблюдая определенный порядок, кабину вполне можно собрать самому.

Если монтаж каркаса выполняется в 4 руки, предпочтительно порядок сборки можно изменить. Ознакомившись с инструкций, где подробно рассказано, как собрать душевую кабину, монтируют пространственную конструкцию из уголка и профилей, затем скрепляют с поддоном.

Монтаж центральной панели и задних стенок

Центральная панель требует наибольшего внимания. Перед ее установкой монтируют все навешиваемые детали. На ней закрепляют смеситель, шланговые подводки, панели управления. В собранном виде панель помещают в каркас, предварительно соединенный с поддоном, и привинчивают саморезами.

На задних стенках монтируют полочки. Посредством специальных скоб крепят задние панели. В зависимости от конструкции, для это используют силиконовый герметик или, находящиеся в комплекте, специальные профилированные прокладки.

Подготовка купола

Прикрепляют к куполу тропический душ, подсветку. Динамик с декоративными накладками и вентилятор. Купол устанавливают на кабину и скрепляют его с задними стенками.

Согласно обозначениям подключают подсветку, динамик, вентилятор и блок питания. Концы проводов снабжены замковыми соединителями, исключающими ошибки в монтаже.

Завершение сборки

Перед навешиванием дверей их следует подготовить. На полотна крепят ролики по два сверху и снизу. Для их монтажа на дверцах существуют соответствующие отверстия.

К направляющим дверей крепят ограничители хода. Дверь заносят внутрь кабины, верхние ролики заводят в верхний профиль. Нижние ролики помещают в направляющую рейку, закрепляют с помощью подпружиненного фиксатора.

Торцевые части дверей обеспечены магнитными лентами с брызгозащитными молдингами. Навешиванием дверей заканчивается сборка душевой кабины. Прежде чем начать ею пользоваться следует убедиться в правильности сборки и надежности всех подсоединений.

Типы и виды

В первую очередь различаются душевые кабины по форме: угловые и прямые. В нашей стране распространены больше угловые, ведь их проще вписать в небольшие помещения.

Но и угловые могут быть разной формы. Более распространены с округлой лицевой частью — в виде сектора круга, но есть и со скошенным и прямоугольным основанием.

Теперь собственно о комплектации. По этому признаку душевые кабины делят на закрытые и открытые. В открытых нет верхней панели, а также боковых стенок. В закрытых они есть. Открытые душевые кабины чаще всего называют «душевой угол» или уголок. Его комплектация тоже может быть разной — с поддоном или без.

Некоторые закрытые душевые кабины имеет множество дополнительных функций — разного типа струйный массаж, душ — обычный, тропический и т.п., встроенную сауну или парогенератор для хамам. Такие многофункциональные устройства правильно называть «гидромассажные кабины», а попросту — гидробокс.

Понятное дело, что чем сложнее «начинка», тем более трудоемкой будет сборка. Но гидромассажные кабины собираются в самом начале точно также, как и душевой уголок с поддоном. Если вы поймете, как собрать основное — установить стенки и крышу будет проще. Главное, как обычно, основа, а сборка душевой кабины любой сложности начинается с установки поддона и направляющих для дверей.

Установка душевой кабины – инструкция

Работа начинается с установки поддона. Любой поддон имеет конструкцию, обеспечивающую сток воды, поэтому дополнительный уклон поддону делать не нужно. Установка поддона душевой кабины производится в горизонтальной плоскости, согласно показаниям строительного уровня.

Горизонтальность установки обеспечивается регулируемыми ножками, находящимися снизу поддона. Слив поддона соединяется с канализационной трубой.

Желательно использовать сифон, который защитит вас от неприятного запаха, идущего из сливной трубы.

Места соединений дополнительно заделываются силиконовым герметиком. Герметичная прокладка, предотвращающая протекание воды из поддона, должна обязательно находиться снизу поддона.

Следующим этапом будет установка задней стенки кабины. Она прикручивается болтами к поддону в строго определенных местах. Места соединений рекомендуется просиликонить.

После этого устанавливаются боковые стенки и верхний купол. Верхняя панель крепится болтами к задней стенке. До момента крепления нужно подключить к верхней панели необходимые элементы, так как в собранном виде доступ к потолку кабины будет затруднен.
В комплект верхней панели обычно входят душ, радио, приборы освещения, вентилятор и некоторые дополнительные приборы комфорта.

Нюансы при установке душевой кабины своими руками

Далее устанавливаются направляющие, по которым будут двигаться открывающиеся створки. Устанавливают нижний полоз, а уже в него вставляют неподвижные стеклянные боковины, которые жестко крепят саморезами. Места всех соединений обрабатывают силиконом.

Многих интересует вопрос о том, как самому установить душевую кабину, если инструкция прилагается на незнакомом языке. Затруднения могут возникнуть с установкой дверей и боковых стенок.

Двери душевой кабины первоначально не готовы к монтажу. На них необходимо установить фурнитуру. На каждой подвижной двери имеются специальные отверстия, в которые вставляются по две пары роликов. После закрепления роликов двери вставляются на свои места, а ролики заводятся в направляющие.

После навеса дверей производится установка нижних направляющих, которые предназначены для безопасности открывания и закрывания дверей.

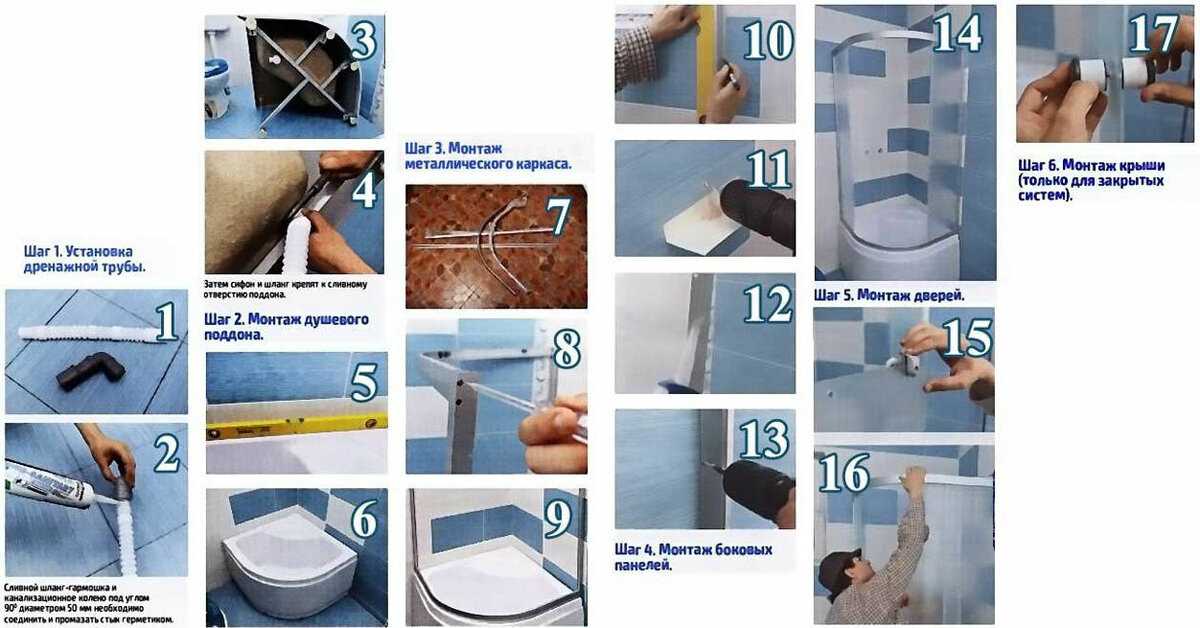

Монтаж кабинки

Установка поддона

Как правило, схема установки душевой кабины поставляется в комплекте с самим изделием. Если же вам не повезло, и инструкции вместе с деталями нет, или вы вообще собираете душ из самостоятельно подобранных элементов – не беда. Сам процесс монтажа обычно интуитивно понятен, и ниже мы рассмотрим его основные аспекты.

Начинать сборку конструкции нужно снизу вверх, потому на первом этапе нам следует правильно установить поддон

От качества выполнения этой задачи во многом зависит итоговый результат, потому что наличие стабильного основания крайне важно

Работаем так:

Низкие поддоны достаточно просты в монтаже. Если мы постарались и вывели канализационную трубу на уровень пола, то нам остается только подключить сифон и поставить чашу поддона на выбранное место.

• Средние и глубокие поддоны более сложны в работе. Они обычно комплектуются каркасом, потому нам нужно собрать опорную конструкцию и присоединить ее к изнаночной стороне основания душевой кабины.
• Далее поддон с опорами устанавливаем н пол и присоединяем к сифону. Обычно для этой цели используется короткий отрезок гибкой гофры, который позволяет перемещать нижнюю часть кабинки после подключения.
• Затем берем уровень и проверяем, насколько ровно стоит вся конструкция. При наличии малейших отклонений от плоскости используем гаечный ключ и вращением регулировочных гаек на ножках корректируем положение изделия.

После окончательного выравнивания проверяем герметичность присоединения сифона, вливая в поддон небольшое количество воды. Делать это нужно именно в этот момент, поскольку в процессе корректировки положения каркаса сифон может «отойти» от крепления.

Только в том случае, когда сифон закреплен идеально, приступаем к установке боковых панелей, закрывающих борта поддона –так называемой «юбки».

После этого тщательно герметизируем все щели силиконом. Собирать верхнюю часть лучше на следующий день – так герметик успеет полимеризоваться.

Сборка верхней части

Дальнейшая установка душевых кабинок предусматривает монтаж ограждения, подключение оборудования и закрепление крыши.

Все эти действия выполняем в такой последовательности:

• К поддону крепим вертикальные стойки и направляющие для неподвижных частей ограждения. Если это необходимо, устанавливаем отдельные направляющие, по которым будут двигаться скользящие створки дверей.
• Собираем рамы, в которые устанавливаем либо поликарбонатные панели, либо стекла. При использовании упрочненных стекол или триплекса возможно также безрамное остекление.

• В пазы направляющих укладываем либо уплотнительный полимерный профиль, либо слой силиконового герметика.
• Устанавливаем остекление, тщательно выравнивая все панели.
• Отдельно собираем створки дверей: на торцы надеваем гидроизоляционный уплотнитель, а в специальные отверстия вставляем ручки, которые затягиваем крепежными гайками с полимерными прокладками.

• Шланги от крана и душа присоединяем к выводам системы водоснабжения.
• Провода собираем в клеммную колодку и подключаем к электросети, не забывая о качественной изоляции.

После этого собираем крышу:

• В корпус устанавливаем лейку душа, подсветку, динамик и другие компоненты.
• Подключаем все коммуникации к проводам и внутренним шлангам.
• Надеваем крышу на стойки и фиксируем крепежными болтами.

После этого проверяем работоспособность всех систем. Если функционирование кабинки не вызывает нареканий, берем силиконовый герметик и промазываем все швы, обеспечивая защиту от протекания.

Силикон в закрытых швах сохнет около суток, так что пользоваться кабинкой можно через 24 часа после установки.

Инструкции по установке поддонов

Правила монтажа часто зависят от материала, из которого изготовлен поддон, поэтому рассмотрим четыре популярных варианта. Акриловые и стальные модификации распространены больше, а чугунные, мраморные и керамические встречаются реже.

Стандартный цикл работ по монтажу и подключению поддонов для душа включает ряд традиционных этапов:

После выполнения установки и фиксации поддона можно смело приступать к финишным этапам работ:

№1 — монтаж акриловых моделей

Акриловые решения имеют самый малый вес, доступную цену и продаются во множестве форм и размеров. Такие модели комплектуются кронштейнами, ножками и другой арматурой, которая помогает осуществить монтаж и закрепить поддон на основании.

Недостатком конструкции во многих дешевых моделях является отсутствие армирующей поддержки под днищем, поэтому при выборе нужно уделить внимание тому, чтобы днище было укреплено. Шаг 1. Установка ножек

Установка ножек

В зависимости от модели в комплекте может идти от 3 до 5 опор

Установка ножек. В зависимости от модели в комплекте может идти от 3 до 5 опор

Шаг 1. Установка ножек. В зависимости от модели в комплекте может идти от 3 до 5 опор.

В ряде изделий используется опорный каркас на основе пластика или металла. Отверстия для монтажа ножек будут находиться именно в таком каркасе.

При вкручивании опор нужно следить за тем, чтобы длина ножек была не меньше высоты сифона. Также все опоры должны вкручиваться на одну и ту же высоту (потом можно будет регулировать горизонтальное положение поддона с помощью уровня)

Шаг 2. Монтаж сливной системы. Необходимо подключить поддон к канализации, поставив изделие на ребро. Внутрь вставляется комплектная втулка, которая используется для соединения.

На выступающий конец втулки надевается патрубок сифона. Чтобы не допустить протечек, места соединения промазываются клеем. Можно использовать эпоксидный клей или эпоксидный пластилин. Соедините патрубок и втулку, а сверху замажьте соединение герметиком.

В некоторых моделях душевых кабин может использоваться система соединений с паронитовыми или полимерными прокладками. В таком случае пользоваться клеем не нужно. Поставьте поддон на ножки, проследив, чтобы край сифона не касался пола.

Шаг 3. Регулировка положения поддона. Теперь пришло время откорректировать горизонталь конструкции. Для этого вращаем ножки, положив на стенки поддона (пазы, в которые будет монтироваться ограждение душевой кабины) уровень.

Горизонтальность нужно проверить на всех бортиках поддона. Если изделие устанавливается в упор к стене или углу помещения, то тогда необходимо смазать контактирующие между собой поверхности клеем и плотно прижать.

Нужно подождать, когда клей подсохнет, после чего усилить герметизацию с помощью герметика, нанеся его слой на место контакта бортиков поддона и стены.

Шаг 4. Подключение сифона к отводной трубке канализационной системы, установка декоративного кожуха, который идет в комплекте с поддоном.

Использовать душевую кабину рекомендуется через 6-10 часов после полного высыхания герметика и клеевого состава.

Монтаж душевого поддона — это первый шаг для установки душевой кабины. Читайте, как установить полукруглый акриловый поддон. Это проще, чем вы думаете!

Установка душевого поддона своими руками не представляет трудностей, если умело выбрать модель, соответствующую месту, в котором будет выполняться установка. Покупая поддон, вы должны выбрать тот, который проще всего установить. В первую очередь речь идет о высоте поддона и расположении отверстия для стока воды. Посмотрите, в каком месте находится вход в канализацию в ванной комнате, и на какой высоте. Низкий поддон вам удастся подключить, если вход в канализацию находится очень низко, непосредственно над полом или даже в полу. Если вход находится чуть выше, выберите более высокий, потому что только тогда удастся обеспечить снижение трубы от сифона в канализацию.

Второй вопрос — это расположение слива на полу в ванной. Вопреки расхожему мнению, небольшое расстояние между сливом поддона и входом в канализацию не облегчает подключение, потому что трудно уместить сифон и согнуть трубу. Лучше, чтобы слив был немного дальше, чтобы было место для выполнения подключения к канализации.

Третий вопрос — это выбор самого сифона, который, как правило, нужно докупить отдельно. Выбирайте самый низкий сифон, особенно если вы планируете устанавливать низкий поддон.

Инструкция по монтажу

Самостоятельная установка поддона душевой кабины выполняется по одной стандартной инструкции. Но в процессе работы есть некоторые нюансы, на которые влияет то, из какого материала вы выбрали изделие.

Стандартный цикл работ по монтажу и подключению поддонов для душа:

1. Приложим поддон душевой к месту установки. Отметим на полу маркером сливное отверстие и несколькими точками абрис внешней стенки поддон.

2. Собираем сифон, устанавливаем в его корпус стакан гидрозатвора и подключаем выпуск, который может выходить из устройства сбоку или снизу.

3. Измеряем расстояние от сифона до канализационного выпуска. Покупаем канализационную трубу необходимого размера или отрезаем его от более длинной трубы.

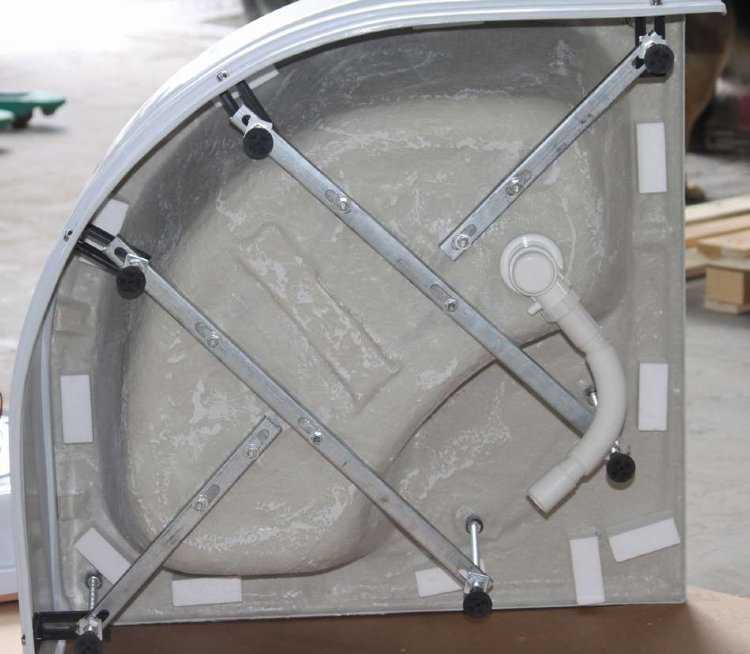

4. Приступаем к сборке опорной конструкции душевого поддона. Сначала завинчиваем ножки в металлические планки.

5. Перевернув поддон, фиксируем на нем металлические планки с опорными ножками. Прикручиваем имеющимся в комплектации крепежом.

6. Переворачиваем поддон, регулируем его ножки согласно показаниям строительного уровня, который ставим на бортики в разных направлениях. После чего на стене отмечаем линию верхней кромки поддона.

7. Прикладываем имеющиеся в комплекте фиксаторы к отмеченной линии. Через отверстия в них отмечаем точки, в которых сверлим отверстия. В отверстия ставим дюбеля, возвращаем на место клеммы и закрепляем их шурупами, завинчиваемыми в дюбеля.

8. Проверяем совпадение местоположения верхней и нижней частей сифона. Убедившись в верном расположении, защелкиваем бортик поддона установленными на стену клеммами.

9. Устанавливаем наружные элементы гидрозатвора, предназначенные для периодического извлечения с целью прочистки устройства.

10. Прикладываем к внешней стороне поддона декоративный пластиковый экран, который также имеется в комплекте сантехники, и защелкиваем его.

11. Обрабатываем линию примыкания душевого поддона к стенкам санузла силиконовым герметиком белого цвета.

12. Собираем корпус душевой кабинки и крепим его к поддону, затем пользуемся сооружением.

Акриловые модели

Как самому установить поддон душевой кабины из акрила:

1. Закрепляем ножки

Обратите внимание, чтобы их высота была выше высоты сифона

2. Монтируем слив. Для этого нам нужно присоединить поддон к канализации, перевернув конструкцию на бок. Во внутреннюю часть устанавливаем комплектную втулку, на другой ее конец надеваем патрубок сифона. Чтобы капли воды не вытекали, места соединения можно обработать эпоксидной смолой.

3. Корректируем положение изделия. Для этого проверяем горизонтальность. Далее склеиваем контактирующие поверхности конструкции со стеной.

4. Подключаем сифон к отводной трубке системы канализации. Не рекомендуется включать воду сразу после установки — желательно подождать несколько часов.

Чугунный поддон

Работа с этим вариантом схожа с предыдущим, но имеет некоторые отличия. К чугунным моделям не нужно присоединять ножки, так как они уже заранее относятся к составной части. Также бортики не нужно присоединять к стене клеем.

Чтобы изделие не съехало с пластин, вам придется цементировать бобышки, которые окружают ножки. Также может получиться так, что высоты ножек будет недостаточно для того, чтобы расположить сифон. Решить эту проблему можно благодаря изготовлению парапета.

Изделия из стали

Стальные разновидности делают со штамповкой, также они сразу идут в комплекте с подставкой. Они бывают только прямоугольной и квадратной формы. Нередко можно заметить, что поддоны из стали продаются в комплекте со всей душевой кабиной. Такой вариант — хорошая альтернатива для замены старого изделия из акрила. Чтобы установить конструкцию отдельно, на полу нужно будет смонтировать подложку из цемента. Ее высоты должно хватать для размещения сифона под ней.

Керамика и мрамор

Эти виды — самые популярные. Для них не понадобятся ножки и армирующие элементы. Установить конструкцию можно двумя способами: с нишей или монолитно. Для второго случая понадобится сделать пьедестал. Для этого нам нужно будет на это место нанести слой гидроизоляции, дождаться ее застывания и создать слой стяжки из цемента. На изнаночной части контура нужно сделать кладку из кирпичей. Не забываем заранее продумать высоту, чтобы ее хватило для расположения сифона.

Монтаж глубокого поддона

Если вы твёрдо решили проводить самостоятельную сборку конструкции, то первое, с чего нужно начать – установка боковой стенки. Соединив боковые панели и задние стенки, вы сможете установить все необходимые элементы для монтажа поддона.

Когда вы выполните установку панелей, вам стоит уделить особое внимание стыковке элементов. Стоит следить за тем, чтобы все границы совпадали

Не стоит обделять вниманием и места, в которых стыкуются панели с фасадными сторонами

Их важно уложить правильно, чтобы создать прямую линию. Далее вы можете воспользоваться профильным каркасом, который используется для монтажа дверей, а после чего вам стоит установить его спереди и закрутить все шурупы.

1. После того, как монтаж всех стенок поддона будет завершён, вы сможете перейти к следующему этапу – к установке крыши. Здесь вам может понадобиться помощь друга, поскольку крышу нужно придерживать, чтобы она была монтирована в правильном положении.
2. Дальше вам стоит установить конструкцию на смонтированный поддон. Когда установка будет проведена, вам стоит убедиться в том, что всё сделано правильно. Перед тем, как провести окончательное закрепление, постарайтесь мягко передвигать конструкцию до тех пор, пока она не займёт нужное положение. Сделать это достаточно просто.
3. Завершающий этап работ – герметизация швов для того, чтобы избежать протеканий воды. Зачастую силикон может накладываться сзади, однако, в некоторых случаях, его нужно проложить и спереди. Верх крыши должен быть загерметизирован в самую последнюю очередь, а именно после того, как гидробокс будет установлен, и двери будут смонтированы.

При самостоятельной установке роликов вам стоит обратить внимание на то, как будут расположены двери. Они должны иметь такое же положение, как на каркасе

В конце стоит закрепить шурупы и завершить монтаж душевой кабины с глубоким поддоном.

Как видите, особых сложностей в монтаже таких конструкций у вас возникнуть не должно. А, если всё же у вас будут какие-либо вопросы, то любая информация, размещённая в интернете, поможет вам справиться с монтажом кабины и поддона.
