Какие краны лучше для водопровода в квартире

Виды шаровых кранов и их применение

Шаровые запорные элементы используются повсеместно, поэтому их классификация достаточно обширна. Вообще, современная промышленность выпускает более 4 000 всевозможных модификаций такой запорной арматуры. Изделия разделяют по нескольким категориям.

По материалу изготовления корпуса:

Рекомендуем ознакомиться: Как сделать стремянку (лестницу) из профильной трубы

По типу соединения:

  • Муфтовые. Имеют огромный выбор типоразмеров, оснащаются резьбовыми соединениями, что делает их чрезвычайно популярными в частном строительстве и коммунальном хозяйстве.
  • Под приварку. Легкие и небольшие устройства. Сварное соединение с трубопроводом обеспечивает прекрасную герметичность, но значительно усложняет процедуру обслуживания и замены крана.
  • Фланцевые. Громоздкие изделия которые используются преимущественно на больших магистральных сетях диаметром свыше 40 мм. Удобны в обслуживании и монтаже, требуют периодического контроля состояния затяжных болтов.

По типу корпуса:

  • Разборные. Конструкция легко разбирается, при необходимости заменяются вышедшие из строя детали.
  • Цельносварные. Дешевле разборных аналогов. При выходе из строя подлежат полной замене. Учитывая срок службы порядка 15-20 лет, часто представляются более выгодным вариантом.

По способу управления:

  • Ручной. Наиболее распространенный в быту тип шарового крана. Поток носителя перекрывается поворотом рычага или «бабочки».
  • С электроприводом. Управление идет удаленно, посредством электрических сигналов.
  • С пневмоприводом. Еще один вариант дистанционного управления. Применяется там, где использование электричества сопряжено с определенной опасностью.
  • С редуктором. Устройство монтируется на кранах сечением свыше 30 см и на некоторых менее габаритных моделях, где необходимо обеспечить плавное изменение интенсивности потока носителя.

По виду прохода:

Полнопроходные. Диаметр отверстия в шаре совпадает с размерами входного и выходного отверстия крана. Используются там, где даже малые потери напора жидкости будут критическими.

Стандартнопроходные (редуцированные). Диаметр условного прохода изделия несколько выше (как правило, на один типоразмер), чем размер отверстия в шаре. Стоимость таких устройств ниже, что и обуславливает их широкое распространение

Важное преимущество такого типа изделий – в них гораздо ниже вероятность формирования гидроудара.

Водопроводные вентили: устройство и ремонт

Вентили водопроводные – это особая конструкция в водопроводной арматуре. Устанавливаются они в качестве запорного и регулирующего механизма.

Этот вентиль создает прекращение движения потока воды благодаря специальному запорному механизму. Он имеет подвижный элемент, который еще называется шпиндель, вкрученный в резьбу гайки на крышке.

Эта особенность используется не только для прекращения напора рабочей среды, но для и контроля давления напора.

На сегодняшний день используются разные виды водопроводных вентилей, их можно условно поделить на ряд отдельных групп: проходной, угловой, прямоточный.

Также они делятся и по варианту герметизации — на сальниковые и сильфонные, а по виду резьбы – на водопроводные с выносной резьбой и погружной. В роли запорного элемента может использоваться и специально установленная диафрагма, которая называется мембрана.

Все вентили для воды различаются такими свойствами, как:

  • обычная конструкция – эти устройства нетребовательны в уходе и просты в эксплуатации;
  • возможность эксплуатации при высоких перепадах давления;
  • размеры и вес небольшие, устанавливать можно на любом необходимом участке всего трубопровода;
  • малый рабочий ход запорного механизма, это создает дополнительное удобство при эксплуатации.

Существуют и запорно-регулирующие водные механизмы с профилированным пробковым золотником, они называются игольчатые вентили.

Советы по выбору

Практически весь выбор лучших шаровых кранов для дома сводится к латунным изделиям – надежным, не склонным к коррозии, долговечным, недорогим и широко распространенным. На полипропиленовых трубах для отключения части системы применяют конструкции из полипропилена. На ввод всегда ставят металлические изделия.

Протечки водяных систем дорого обходятся, поэтому следует покупать продукцию в достаточно крупных магазинах, с чеком и сертификатом. Не зацикливайтесь на импортной продукции – отечественные производители также выпускают продукцию хорошего качество.

Кран необходимо осмотреть – не должно быть сколов, трещин; резьба должна иметь не менее 4-6 полноценных витков без замятин; стенки должны быть достаточно толстыми; необходимо осмотреть кран внутри, проверить, как поворачивается рукоятка и шар, есть ли в шаре отверстие (и есть ли шар – изредка встречаются «муляжики», в которых корпус проточен, как труба, ручка не поворачивается, шара нет и в помине). Кроме того, необходимо попытаться понять – не силуминовый ли корпус – металл внутри будет белый, а кран будет казаться легким – плотность силумина меньше, чем у латуни (по стандарту – 8,5-8,7 г/см³). Силумин покупать нельзя – лопается иногда уже при монтаже.

Примерная цена

Латунные краны ходовых диаметров 15 и 20 мм стоят от 150 рублей, полипропиленовые тех же диаметров – от 110 рублей. Рычажный смеситель для кухни будет стоить от 2000 рублей (самый простой)до… предела совершенству нет – бывают смесители стоимостью десятки тысяч, а для душа – могут дотянуть и до 100 000.

Особенности конструкции

Изобретены краны с шаровым способом запора были сто лет назад, но более ранние его варианты не совсем плотно перекрывали напор воды, поскольку их конструкция была несовершенна, а материалы недостаточно надежные.

С появлением искусственного фторопласта, каучука и многих других синтетических веществ устройство шарового крана стало более качественным, так как уплотнители, выполненные из них, обеспечивают отличную герметизацию и длительный срок службы.

Управление системой стало более легким из-за использования смазочных веществ высокого качества. Это в значительной степени влияет и на то, как часто нужно проводить ремонт (в данном случае — не скоро).

Устройство современного шарового крана довольно простое. Он состоит из затвора — подвижной детали, которая представляет собой стальной шар с круглым сквозным отверстием для прохождения потока. Размер отверстия совпадает с диаметром трубы.

Схема конструкции шарового крана.

Когда шар поворачивается на 90°, то идущему потоку полностью преграждается путь. Такой элемент называется полнопроходным. Если деталь открыта до конца, тогда полностью отсутствуют гидравлические потери во время циркуляции воды, что заметно увеличивает срок службы самого запорного механизма и труб.

Статья по теме: Требования к котельным в частном доме

Именно поэтому современные шаровые конструкции вытеснили своих предшественников со всех основных и значимых магистральных линий.

Всего существует три типа подобного изделия:

  • стандартные;
  • полнопроходные;
  • неполнопроходные.

Пропускная способность полнопроходного варианта достигает 100%, неполнопроходного — 50%, а стандартного — 80%. Для изготовления используют латунь, различные сплавы с ней или достаточно прочный пластик.

Шаровые изделия из пластика обладают меньшей прочностью и не устойчивы к высоким температурам, поэтому их используют при подведении газа или для холодного водоснабжения.

Особенности установки

Устанавливать шаровый кран можно практически в любом месте трубопровода. Резьбовые изделия легко устанавливаются самостоятельно. В заранее определенном месте труба отрезается, на ней накручивается резьба, наматывается уплотнитель, закрепляется запорный элемент.

Установка приварных или пластиковых кранов потребует использования сварочного аппарата или специального паяльного устройства соответственно.

При горизонтальном размещении крана, поворотная ручка располагается сверху (допускается отклонение от вертикали не более 45°).

После установки кран обязательно проверяется на работоспособность и герметичность во всех положениях

Также, важно убедиться в том, что свободному вращению рычага или «бабочки» ничего не препятствует

Одной из важных деталей сети водоснабжения можно назвать кран шаровый латунный. Благодаря его несложному устройству можно легко и быстро перекрыть поток воды, а надежность и прочность материала изготовления гарантирует долгую эксплуатацию без дополнительного обслуживания.

Еще недавно большая часть внутридомовых сетей водоснабжения оснащалась пробковыми конусными кранами. Эти детали характеризуются наличием невысоких эксплуатационных качеств. Согласно техническим характеристикам, которые заявлены производителем, рабочий ресурс не превышает 1500 циклов. Использование пробковых кранов в системе с водой низкого качества приводит к быстрой потере герметичности пробки уже через несколько циклов открытия-закрытия.

Функциональное назначение и сфера применения

Шаровые краны могут использоваться в качестве запорной и регулирующей арматуры. Они предназначены для изменения расхода рабочей среды, транспортируемой по трубопроводу, либо полного отсечения ее подачи на определенном участке магистрали.

К преимуществам данного вида арматуры, в сравнении с аналогами, относится:

  • простота и ремонтопригодность конструкции;
  • надежность и герметичность перекрытия рабочей среды;
  • минимальные габариты;
  • отсутствие застойных зон во внутренней части корпуса;
  • простое и удобное управление, не требующее применения значительных физических усилий;
  • минимальные затраты времени на поворот затвора;
  • возможность применения в трубопроводах, транспортирующих загрязненные механическими примесями жидкости.


Шаровой кран в разрезе

Шаровые краны широко применяются в системах водоснабжения, отопления, на транспортных нефтегазовых магистралях и подающих пар трубопроводах. Металлические конструкции могут выдерживать температуру рабочей среды до 500С, что позволяет использовать их в разнообразных сферах промышленности. Пластиковые регулирующие краны, применяемые в быту, имеют температурный максимум в +95 градусов.

Компоновка и принцип работы

Шаровые краны простейшего конструктивного исполнения состоят из следующих конструктивных элементов:


Схема компоновки шарового крана

  1. Корпус цельносварного либо сборного типа, из которого выходят соединительные патрубки (сварные, муфтовые либо фланцевые) для стыковки арматуры с трубопроводом.
  2. Два параллельно расположенных седла, фиксирующие запорный элемент внутри корпуса, представленные уплотнительными кольцами из полимерных материалов — фторопласта, тефлона либо синтетического каучука.
  3. Запорный механизм — шар со сквозной перфорацией, образующей пропускное отверстие.
  4. Ручной привод в виде рычага.
  5. Шпиндель, соединяющий рукоятку с запорным элементом.

Кран запорный может иметь множество вариантов исполнения, однако принцип его работы всегда будет идентичным. В открытом положении арматуры пропускное отверстие шарового затвора расположено параллельно движению рабочей среды. При вращении привода шпиндель передает крутящий момент на затвор и шар перемещается вокруг своей оси, перекрывая поток стенками без перфорации. Регулировка расхода рабочей среды выполняется посредством частичного открытия пропускного отверстия.

В отдельную группу можно отнести кран шаровой трёхходовой, на его корпусе предусмотрено 3 патрубка — одно входное и два выходных. Такая конструкция используется при необходимости перенаправления потока рабочей среды: в открытом положении затвора она может поступать в оба выходных патрубка, либо же направляться на заданный выход, что позволяет быстро отсечь либо подключить один из трубопроводов системы.

Маркировка и типоразмеры

Шаровые краны имеют унифицированную маркировку, обозначенную положениями ГОСТ №21345. Используется номенклатурное обозначения типа КШ.М.Э.ДУ15.РУ16.00, в котором:

  • кш — кран шаровой;
  • м — муфтовое исполнение соединительных патрубков (ф — фланцевая арматура, ш — штуцерная, п — приварочная);
  • э — тип привода, в данном случае электропривод (п — пневматический, г — гидравлический, в конструкциях с ручным приводом данное обозначение пропускается);
  • ду15 — присоединительный диаметр, мм;
  • ру16 — максимальное рабочее давление, Бар;
  • 00 -класс исполнения по стойкости к воздействиям рабочей и окружающей среды (00 — стандартное, 01 — коррозиестойкое, 11 — пищевое, 02 — хладостойкое, 03 — специальное).

Конструкции с рабочим давлением РУ16 и выше пригодны для эксплуатации в системах центрального отопления и транспортирующих пар трубопроводах.

Присоединительный диаметр арматуры отечественного производства указывается в миллиметрах, тогда как размеры импортных кранов, изготовленных по зарубежным стандартам ISO — в дюймах. Приводим таблицу соответствия наиболее распространенных размеров:

  • 1/2″ = ду15 мм;
  • 3/4″ = ду20 мм;
  • 1″ = ду25 мм;
  • 1 1/4″ = ду32 мм;
  • 1 1/2″ = ду40 мм;
  • 2″ = ду50 мм;
  • 2 1/2″ = ду65 мм;
  • 3″ = ду75 мм;
  • 4″ = ду100 мм;
  • 6″ = ду150 мм;
  • 8″ = ду200 мм.

Наиболее распространенные размеры шаровой арматуры в сфере бытового использования — от ду20 до ду50, в промышленности широко распространены конструкции всех типоразмеров, вплоть 2000 мм.


Крупногабаритный шаровой кран ду200

Все регулирующие шаровые краны, в зависимости от степени герметичности, разделаются на следующие классы (согласно ГОСТ №9544):

  • класс «А» — полная герметичность, нулевые протечки;
  • класс «В» — протечки не более 0.0006*ДУ (мм) см3/мин;
  • класс «С» — не более 0.0018*ДУ (мм) см3/мин;
  • класс «D» — не более 0.006*ДУ (мм) см3/мин.

Неполнопроходной шаровый кран

Неполнопроходные краны отличаются тем, что диаметр их выходного отверстия меньший, по сравнению с диаметром трубопровода (от одного до нескольких типоразмеров). По сравнению с полнопроходными изделиями, описываемые краны отличаются большим коэффициентом гидравлического сопротивления. А так как рабочая среда может быть перекрыта достаточно быстро, шанс гидроудара сводится к минимуму.

Неполнопроходные краны дают возможность снизить усилия и моменты при пользовании арматурой. Кроме того, стоимость самого изделия остается довольно доступной, что объясняется сокращением металлоемкости конструкции.

При работе с подобными кранами следует понимать, что из-за меньшего диаметра уменьшается и напор среды, что обеспечивает небольшие нагрузки на запорный орган – шар. Так как существенно снижаются нагрузки, запорный механизм способен служить долгие годы. Еще одно их достоинство – небольшая материалоемкость, в результате чего снижается общая масса изделия, а это дает возможность монтировать трубопроводы больших диаметров.

Выводы:

Таким образом, основные достоинства неполнопроходного шарового крана следующие:

  • Небольшая масса;
  • Доступность;
  • Длительный эксплуатационный срок.

Как результат, этот вид изделия на данный момент пользуется большим спросом при организации различных трубопроводов.

Для сведения:

Запорная арматура может крепится различными способами, поэтому выделим три основных:

  • Обычная сварка. Зачастую таким способом крепится арматура к трубопроводам небольшого диаметра. Кроме того, этот метод может быть актуален в тех местах, где, вероятнее всего, кран не будет ремонтировать или демонтироваться, то есть в труднодоступных местах. Необходимо понимать, что процедуру сварки трубопроводных элементов следует доверять лишь профессионалам;
  • Применение фланцев из металла. Такое крепление требуется в том случае, если диаметр трубопровода превышает 50 мм. Это соединение хорошо тем, что краны, при необходимости, с легкостью могут быть отремонтированы или заменены, поэтому способ сейчас пользуется большой популярностью и достаточно распространен. Для фланцевого соединения требуются: сами фланцы, прокладки (могут быть сделаны из разных материалов), шпильки и болты с гайками. Кроме того, для производства прокладок может быть взят паронит, особая резина или графит. Все детали, при помощи которых осуществляется соединение, либо идут в комплекте, либо приобретаются по отдельности;
  • Использование муфтовых шаровых кранов. Нередко, обустраивая отопительные, водопроводные или газопроводные системы в ход идет именно такой вид соединения.

Необходимо заметить, что краны фланцевого типа бывают неразборными и разборными. В конструкцию разборных входит две части, что дает возможность их ремонтировать при необходимости. Любые части, получившие повреждение в процессе эксплуатации, могут быть заменены. А изнашивается все – начиная прокладками и заканчивая самим запорным элементом, то есть шаром.

Если из строя выйдет неразборный кран, то его придется менять целиком. Краны фланцевого образца актуальны на тех трубопроводах, где требуется обеспечить перекрытие или регулирование потоков среды.

Фланцевые соединения хороши тем, что способны выдержать большие нагрузки. По этой причине такое соединение актуально для обустройства трубопроводов с такими рабочими средами как газ, нефть или нефтепродукты. В пользу конструкции также играет ее универсальность – она может быть установлена на трубопровод с диаметром до 250 мм.

Виды шаровых кранов

Запорные узлы различают по нескольким параметрам.

По способу прохода транспортируемого материала различают:

  • полнопроходные;
  • редуцированные (стандартнопроходные).

У полнопроходных шаровых кранов отверстие в шаре, корпусе узла и трубе имеет одинаковый диаметр.

Стандартнопроходные имеют отверстие в шаре на один типоразмер больше, чем в трубе и корпусе. Это предохраняет от динамического удара при закрывании, позволяет смешивать жидкость с разных источников. Например, шарнирный шаровый смеситель для ванны и кухни с одной рукояткой, регулирующей подачу горячей и холодной воды, их соотношение.

По способы монтажа в систему различают следующие типы кранов:

  • муфтовые;
  • фланцевые;
  • под приварку.

Муфтовыми называют шаровые резьбовые краны, которые накручиваются непосредственно на металлическую трубу или переходник в случае пластикового трубопровода. Широко применяются при монтаже бытовых систем водопровода, отопления. Систему легко собрать своими руками.

Фланцевые фитинги подходят для трубопроводов большого диаметра, работающего под большим давлением. Приварные отличаются малыми размерами. Их устанавливают в системы, с высокими требованиями к герметичности.

По назначению и рабочей среде различают газовые вентили, для холодной и горячей воды, паровые, кислотоустойчивые. Корпус узла может быть цельным или разборным.

Шаровые краны устанавливают не только на домашние системы. Их монтируют на нефте- и газопроводы большого диаметра. Вручную такие вентиля не покрутишь. Да и расстояние между ними может быть в несколько км. Поэтому возможны различные способы управления:

  • ручной;
  • с редуктором;
  • с электроприводом;
  • гидравлический;
  • пневматический.

Редуктор увеличивает приложенную силу и позволяет вручную закрыть большой вентиль или плавно регулировать подачу транспортируемого вещества. Электродвигатель может управляться на расстоянии. Электропиривод может устанавливаться на трубопроводы большого сечения, а также для дистанционного управления.

Шаровые изделия различают по материалу корпуса:

  • латунные для газа и воды бытовых систем;
  • стальные самые дешевые;
  • из нержавейки практичные;
  • чугунные кислотостойкие;
  • полипропиленовые для пластиковых трубопроводов.

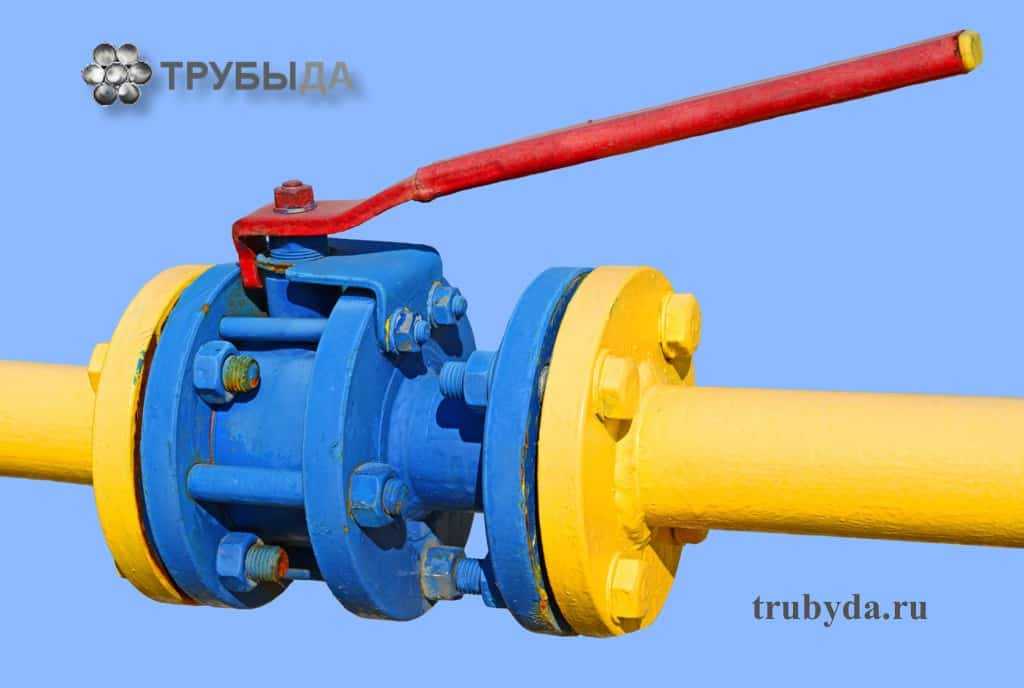

Шаровый кран под фланец

Преимущества и недостатки шаровых кранов

Преимущества шаровых кранов:

  • Компактные габариты.
  • Простая надежная конструкция.
  • Высокая герметичность.
  • Быстрое перекрытие потока среды.
  • Управление не требует применения больших физических усилий.
  • Небольшое гидравлическое сопротивление, сравнимое с сопротивлением прямого участка трубы.
  • Небольшая цена.
  • Металлические краны можно применять в системах с высоким давлением.
  • Возможность применения для вязких и загрязненных сред.
  • Качественные уплотнения обеспечивают кранам большую продолжительность работы без ремонта и обслуживания.

Недостатки:

  • Применение фторопластов ограничивает рабочую температуру до 200°С.
  • Пластиковые изделия нельзя использовать при высоких давлениях.

Ремонт шарового крана

Когда шаровый кран не перекрывает воду по причине закисления, ни в коем случае не нужно пытаться повернуть ручку устройства с помощью физической силы. Не рекомендуется также дополнительно использовать плоскогубцы. Хорошо, если в результате чрезмерного давления произойдет обломом только рычага или бабочки. Ведь обычно ручки изготавливаются из алюминиевого сплава или силумина. Может также сломаться одна из внутренних частей запорного механизма изделия. Например, пробка в форме сферы или шток полированного шарика. В худшем варианте появится трещина на корпусе, из-за которой запорная арматура просто развалится.

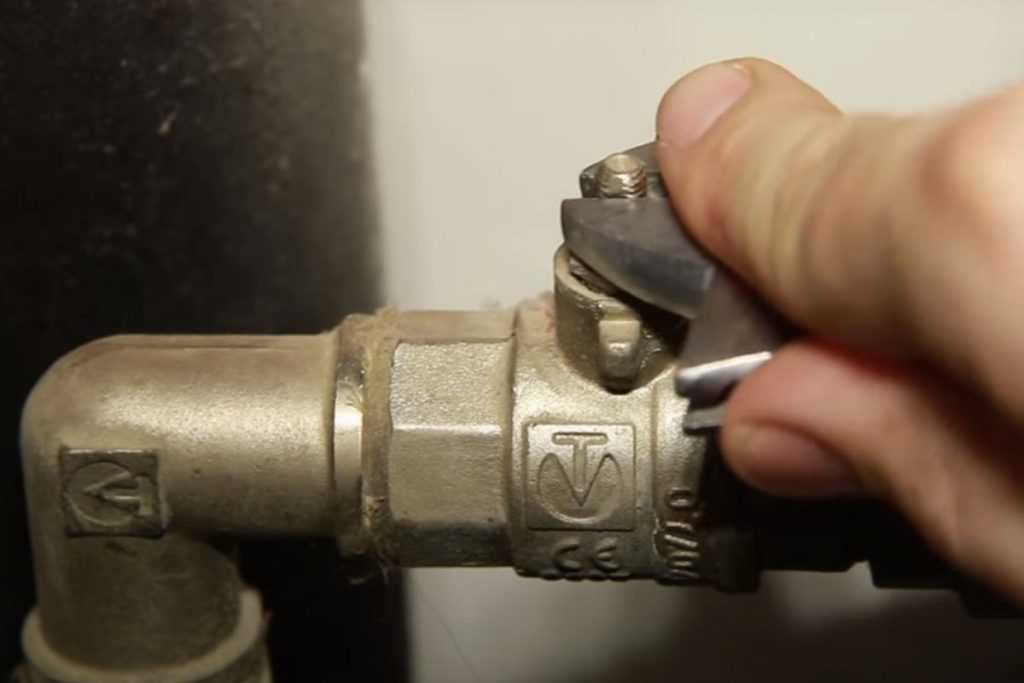

Чтобы выполнить ремонт шарового крана, необходимо сначала снять ручку изделия. Она фиксируется гайкой, которую нужно открутить. После удаления бабочки или рычага на некоторых моделях этого вида запорной арматуры появится возможность ослабить прижим фторопластового уплотнения штока (сальника). Рекомендуется повернуть прижимную гайку всего лишь на пол-оборота.

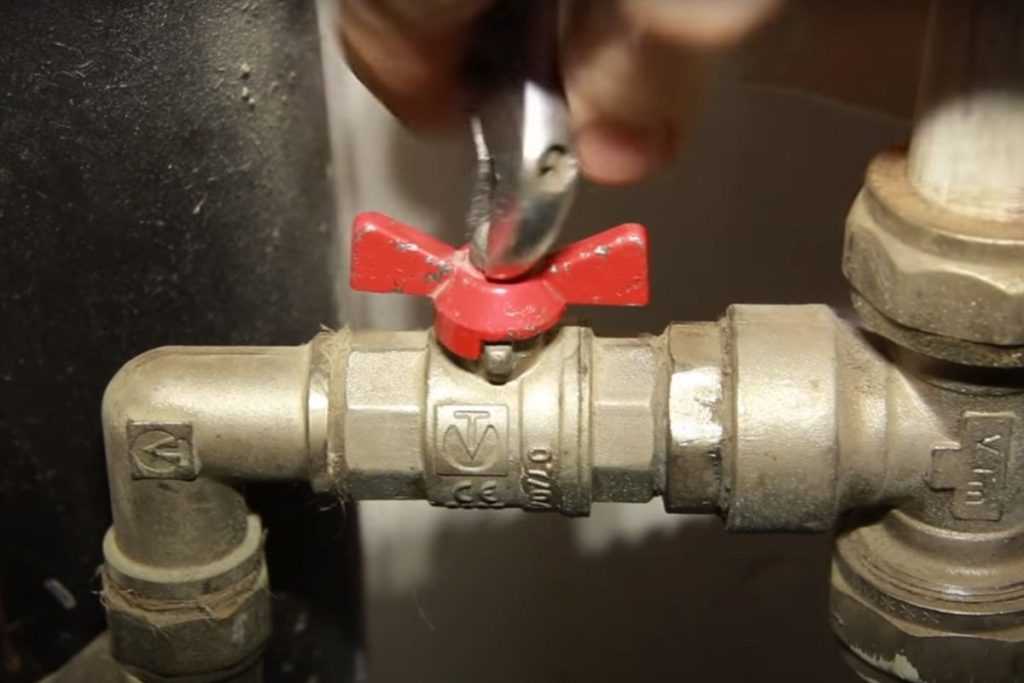

На следующем этапе нужно использовать разводной ключ. С его помощью зажимается шток, на котором имеются две параллельные плоские стороны. Именно они используются для установки разводного ключа. После этого запорный механизм арматуры необходимо прокрутить в разные стороны. Такое действие нужно выполнять медленно и аккуратно, предварительно выяснив, в какую сторону закрывается кран.

При повороте штока не нужно прилагать больших усилий. Рекомендуется постепенно увеличивать амплитуду движения запорного механизма. Работоспособность шарового крана будет считаться восстановленной, когда он полностью станет плавно открываться и закрываться.

Теперь вы знаете, если кран не закрывается, что делать в такой ситуации. Однако этот вариант восстановления работоспособности запорной арматуры применяется, когда ситуация не запущена. Недостатком данного метода является возможное появление царапин на уплотнительном фторопластовом материале. Они образуются из-за солевых отложений. После их появления существует большая вероятность, что устройство не будет полноценно перекрывать рабочую среду.

Как только ремонт шарового крана для воды завершен, необходимо не забыть подтянуть гайку уплотнения сальника. Когда такой элемент отсутствует в конструкции, запорное приспособление нужно попытаться раскрутить обычным способом. Если в этом случае из-под штока появятся капли воды, тогда придется выполнить полную замену шарового крана.

Восстановленную работоспособность изделия проверяют путем его открытия и закрытия. Для этого сначала одевается ручка на кран, а потом поворачивается шток от одного до другого упора. В завершение закручиваются все гайки.

https://youtube.com/watch?v=u_Up3m0K-0M%3F

Советы по монтажу и эксплуатации

Перед установкой крана следует протереть резьбу ветошью и очистить от пыли, стружек, грязи; старую резьбу следует прогнать плашкой – это очистит резьбу от ржавчины и осевших солей кальция и магния. Сначала кран примеряют – накручивают без ленты ФУМ и запоминают число витков. Направление наматывания ленты должно совпадать с направлением накручивания арматуры. Накручивают кран на то же число витков, что и при примерке. Минимальное число витков – 4. Затем таким же образом вкручивают сгон или накручивают гайку с другой стороны.

Систему заполняют водой и испытывают, если есть протечка, соединение придется раскрутить, добавить уплотнителя (ФУМ), закрутить и снова испытать.

Во время эксплуатации необходимо хотя бы один раз в месяц закрывать-открывать кран – это позволит снять с шара налет из солей. Нельзя затвор держать в частично открытом состоянии – это приводит к преждевременному изнашиванию затвора. Положение рукоятки должно быть или открыто, или закрыто.
