Подключение и особенности газовой плиты с электроподжигом

Как включить газовую плиту

Прежде чем включать новую газовую плиту, внимательно изучите прилагающуюся к ней инструкцию. Если инструкция у вас по каким-то причинам отсутствует, либо вы хотите включить плиту незнакомой вам конструкции, например, готовя в гостях или на съемной квартире, осмотрите переднюю панель газовой плиты – на ней возле каждой ручки должно быть нанесено условное изображение, указывающее, какой конфоркой она управляет.

Отыщите подходящую к плите газовую трубу и откройте врезанный в нее вентиль. Обычно газ в трубах перекрывается шаровым краном, если у вас установлен такой же кран, поверните его рукоять таким образом, чтобы она была параллельна газовой трубе.

Ручной розжиг горелки

В самых простых плитах газ поджигается вручную, при помощи спичек или же специальной зажигалки. Решите, какую конфорку вы будете включать, и сориентируйтесь, какая ручка на плите ей соответствует. Подожгите спичку, поднесите ее к краю горелки, утопите рукоять конфорки (т. е. слегка надавите на нее), и одновременно поверните против часовой стрелки. Когда газ, начавший поступать в горелку, воспламенится, быстро уберите руку от конфорки и потушите спичку. Установите газовую ручку в максимальное положение, убедитесь, что газ горит по всему периметру конфорки ровным голубым пламенем, после этого поворотом ручки отрегулируйте его подачу до нужной вам величины.

​Аналогичным образом можно включить газовую плиту при помощи зажигалки, но в этом деле есть один небольшой нюанс – зажигалки для газовых плит бывают двух типов – пьезо- или электрозажигалки. Если пьезозажигалку, прежде чем нажать на ее кнопочку, нужно всего лишь снять с предохранителя и поднести к конфорке, то электрозажигалку необходимо сначала включить в сеть.

Встроенный розжиг горелки

Если в левой части этой панели вы обнаружите кнопку, около которой схематически нарисована искра, значит ваша плита оснащена функцией полуавтоматического электророзжига.

Газовую плиту, оснащенную функцией полуавтоматического или полностью автоматического электроподжига, разжечь намного проще. В первом варианте необходимо лишь вдавить ручку от нужной вам конфорки, повернуть ее на четверть оборота против часовой стрелки и одновременно нажать на кнопку злекроподжига. Когда газ загорится, можно будет отрегулировать пламя. Во втором варианте газ в конфорке загорится сразу же после поворота ручки без всяких дополнительных действий. Примечание: самые современные газовые плиты оснащены системой контроля подачи газа. В таких плитах ручку после поджога газа нельзя сразу же отпускать, иначе конфорка может потухнуть. Чтобы этого не произошло, ручку следует удерживать во вдавленном состоянии примерно 10 секунд.

О том, как включать духовку в газовых плитах, подробно рассказано в статье Как включить духовку в газовой плите.

Как включить духовку на газовой плите электроподжигом: инструкция

В современном мире, электрические приборы пользуются достаточно широкой популярностью, и поэтому, многие сталкиваются с трудностями при работе с газовыми плитами и духовыми шкафами. К большому счастью, современные технологии разработаны для максимальной простоты выполнения кулинарных процессов.

Принцип поджога духовки вручную и при помощи встроенного электроподжига, практически одинаков. Также, не стоит забывать о безопасности работы с газовыми духовками и плитами, т.к. при халатном отношении с подобными приборами, последствия могут быть губительны. Стоит чаще проветривать помещение, в котором находиться газовый прибор.

Инструкция по включение духовки

Инструкция по использованию и включению газовой духовки, простая и доступна каждому, первое, на что нужно обращать внимание, так это на исправность оборудования и его чистоту. Далее нужно выполнять действия в такой последовательности:

1. Открыть кран на трубе, или вентиль ( при использовании газового баллона)
2. Выбрать конкретную температуру и вид обогрева на панели управления
3. Зажечь горелку духовки с помощью встроенной кнопки электроподжига, или в случае, если он встроен в кран горелки, то нужно просто повернуть вентиль горелки (в некоторых случаях, вентиль нужно немного придавить и повернуть)
4. Контролировать процесс подачи газа
5. Не держать духовку отрытой на протяжении долгого времени

Газовые духовки имеют большое преимущество. Во-первых, это длительный строк эксплуатации, благодаря современным технологии, духовые шкафы изготавливают с высококачественных видов метала, также, часто используют оцинкованную сталь, что позволяет максимально противостоять коррозии и продлевает жизнь прибору. Также, одним из преимуществ таких видов духовок, считается экономичность и возможность использовать для выпекания различные виды посуды.

Функции и виды электророзжига

Схемы современных систем  зажигания разные, но основа у них одна — использование свечей, запитанных от бытовой электросети в 220 В. При повороте переключателя или при  нажатии кнопки, электроцепь замыкается, пусковая свеча создает искру на конфорке с доступом газа. Электророзжиг подразделяется на автоматический и механический, который еще называют полуавтоматическим.

Принцип работы запала газовых плит:

1. Нажатая кнопка создает напряжение, подающееся в область конденсатора.
2. Включается заряд конденсатора.
3. Поднимается уровень напряжения на тиристоре.
4. Запускается процесса разрядки конденсатора.
5. Запускается разрядник с выходом искры, поджигающей голубое топливо.

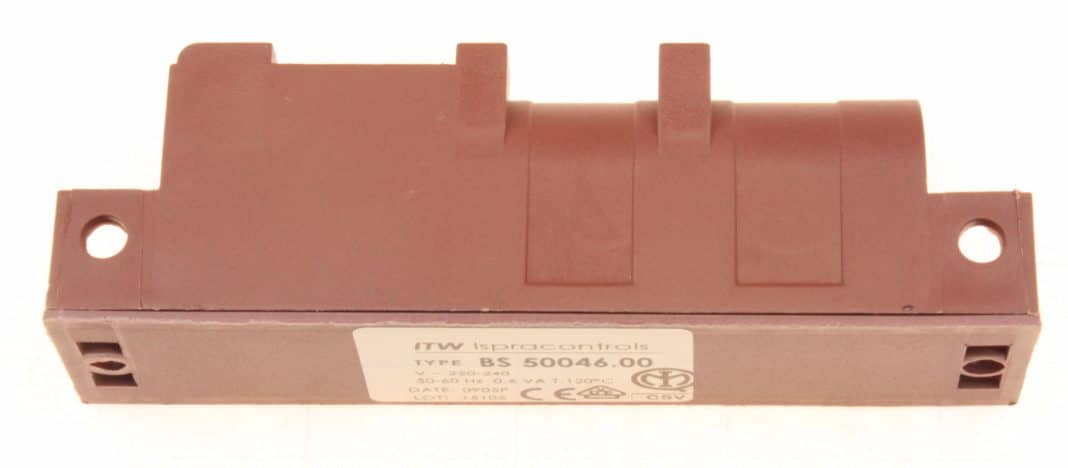

Как выглядит блок розжига для газовой плиты

Для того чтобы процесс был реализован плита должна иметь подключение к сети, через отдельную розетку от линии с трехжильным проводом, сечением не менее 1,5 мм с заземлением. В электрощитке на данную линию устанавливают защитный автомат на 16А.

Механический

Для работы механического розжига применяется два вида трансформаторов с 4 или 6 контактами. В первом случае искра высекается только для конфорок, во втором – дополнительно на духовку.

Схема работы механического блока розжига газ  для плиты:

1. Включают кнопку на передней панели, запитанной от электричества.
2. Стартует процесс зарядки конденсатора с использованием выпрямленного напряжения.
3. Начинаетсянакопление зарядов в фарадах, и соответственно повышается напряжение главного тиристора.
4. При достижении пика напряжения, начинается разрядка конденсатора с прогревом первичной трансформаторной обмотки, которое провоцирует срабатывание разрядника с выходом искры, зажигающей газ в открытой конфорке.

Для механического розжига необходим пьезоэлемент, поэтому этот вид часто называют пьезорозжигом. Такую плиту с механикой сегодня уже сложно встретить в торговой сети среди новинок производителей газового оборудования. Принцип механического управления  уже отживает себя, поскольку не совсем удобный из-за того, что для подключения блока, розжига  газовой плиты кроме  поворота регулятора подачи газа, нужно еще успеть одновременно нажать на пускатель искры на панели.

Автоматический

Такой поджиг отличается от механического физическим процессом получения искры, для него не требуется кнопка розжига, а газ зажигается одновременно с поворотом ручки. Эта система более сложная, так как и подача газа, и возникновение искры происходят одновременно, Причем процесс образование искры многократный и выполняет около 50 электроимпульсов в минуту, сопровождаемых щелчками. Такой вариант считается самым удобным, чаще применяется в варочных поверхностях и очень редко для духовок. Управляющий механизм можно увидеть, если снять пламерассекатель с конфорки, он находится примерно сбоку в небольшой нише.

Схема его работы автоматического розжига:

• Для возникновения искры пользователь немного утапливает ручку поворота нужной конфорки и прокручивает ее для подачи газа;
• в этот момент замыкается искровая свеча, расположенная в нише горелки и поджигает газ, выходящий из отверстий сопла.

Как включить электрическую плиту

Электрические плиты включаются намного проще, чем газовые.

• В классических электроплитах включение конфорок и духовки осуществляется при помощи регуляторов, расположенных на их передней панели. Этими же регуляторами изменяется и степень нагрева. Как правило, каждый регулятор имеет четыре фиксированных положения, начиная от положения «0», при котором конфорка либо духовка полностью выключена, и заканчивая положением «3», при котором осуществляется максимальный нагрев. Обычно ручки регуляторов поворачиваются по часовой стрелке. Для того чтобы включить такую плиту, необходимо лишь повернуть ручку, соответствующую нужной вам конфорке, в указанном направлении и установить ее в желаемое положение.
• В самых современных плитах с сенсорным управлением включение и выбор режима осуществляется простым прикосновением к нужным кнопкам.

Как зажигать огонь

Если вы приобрели новую плиту или впервые сталкиваетесь с данным видом техники, следует внимательно ознакомиться с прилагаемой инструкцией, в которой содержится подробное описание функционирования прибора. Рассмотрите расположение поворачиваемых реле. Обычно производители стараются доступно и понятно схематично изобразить взаимосвязь реле с конкретной горелкой. Перед тем как приступать к пользованию плитой, необходимо удостовериться, что все реле находятся в выключенном положении. Далее поворачиваем вентиль на трубе для обеспечения подачи природного газа к плите.

Важной информацией будет принцип зажигания конфорок. Существует два основных варианта: зажигание при помощи спичек (зажигалок) или использование дополнительной функции плиты «встроенного электроподжига»

Действие его заключается в следующем: при нажатии кнопки, расположенной с левой или правой стороны от реле, происходит подача искры на все конфорки.

Причины автовключения электроподжига

Как выясняется с учетом практического опыта, самопроизвольные щелчки зажигалки газовой плиты в большинстве случаев никак не связаны именно с электронной схемой блока зажигания.

Одна из многочисленных конструкций кнопок-зажигалок газовых плит. Традиционно пластиковый корпус и металлизированная контактная группа – идеальные условия для образования оксидных спаев. Однако есть более качественные, но дорогие конструкции

Причины появления неконтролируемой искры кроются в другом месте. Часто местом образования такого дефекта является внутренняя область кнопки управления поджигом.

Причина #1 — влага внутри кнопки управления

Наверняка владельцам газовых плит приходилось сталкиваться с неконтролируемыми щелчками розжига на газовой плите после мытья и чистки бытовой техники.

Скорее всего в процессе мойки какое-то количество воды попало на кнопку управления зажиганием, в результате часть влаги проникла внутрь.

Вид одной из конструкций кнопки-зажигалки изнутри. При таком размещении проводников даже небольшого количества влаги, нагара, сажи и т.п. достаточно, чтобы образовалось короткое замыкание между контактами

Учитывая, что через цепь кнопки зажигания подаётся высокое напряжение разряда, достаточно небольшого количества влаги, чтобы появилась неконтролируемая искра на разряднике газовой плиты.

Обычно дефект неподконтрольной искры зажигалки в таких случаях исчезает через какое-то время. Влага внутри кнопки высыхает, фактор короткого замыкания пропадает, соответственно, прекращаются самопроизвольные щелчки.

На картинке изображен простой способ избавления от дефекта самопроизвольного искрения системы поджига, полученного по причине попадания влаги. Прогрев аппарата в течение некоторого времени всеми конфорками помогает избавиться от неконтролируемых щелчков

Часто исправлению дефекта короткого замыкания по причине «попавшей после мойки воды» помогает зажигание всех конфорок газовой плиты на время примерно 15-30 минут.

Причина #2 — образование спая

Спаи, образующиеся внутри кнопки зажигания, могут иметь разные формы. Образованию спая может способствовать та же влага, попавшая внутрь кнопки после мойки. Обычно такой «водный» спай образуется по причине периодического проникновения воды.

Раз за разом отложения накапливаются, и в конечном итоге образуется оксидный спай. Кроме того, внутри корпуса кнопки может скапливаться жир, сажа, пыль. Всё это – также предвестники короткого замыкания между контактами.

При таком развитии событий придётся разбирать газовую плиту:

• снимать верхнюю панель;
• вскрывать фронтальную подпанель;
• снимать кнопку (кнопки) зажигания.

Или же в случае с более современными конструкциями газовых плит, необходимо добраться до конструкций дисковых устройств управления, одновременно исполняющих функции кнопки и регулятора подачи газа на конфорки.

Вариант исполнения механизма включения автоподжига и регулировки уровня пламени горелки, где совмещаются две функции в одной конструкции. Такие системы снимать для прочистки или ремонта более сложно, чем отдельную кнопку

После выемки детали из корпуса газовой плиты выполняется чистка отложений, после чего всё собирается в обратной последовательности. Однако эта работа – прерогатива специалистов газовой компании. Неискушённому в таких делах пользователю газовой плиты самостоятельно разбирать аппарат не рекомендуется.

Причина #3 — механическая связь контактной группы

Механическую связь контактной группы кнопки зажигания газовой плиты также следует относить к разряду причин, связанных с коротким замыканием. Такой дефект, как правило, может иметь место на плитах, достаточно долго находящихся в эксплуатации. Правда, не исключается такая же неисправность на новых аппаратах, где качество комплектующих оставляет желать лучшего.

Механическую связь образует любой из контактов кнопки, который попросту обламывается, к примеру, по причине физического износа. Обломанная часть смещается от точки крепления и образует электрическую связь с другим контактом. По сути, создаётся эффект включенной кнопки зажигания – то есть самопроизвольное срабатывание электроподжига на конфорках газовой плиты.

При такой неисправности выход единственный – полная замена компонента.

Запах газа

Появление запаха газа – одна из самых опасных неприятностей, которая может привести к взрыву, пожару, отравлению. Он указывает на разгерметизацию системы подачи топлива и может возникать как при выключенном оборудовании, так и при его включении или в процессе работы.

Первое, что необходимо сделать в такой ситуации – перекрыть подачу газа и проветрить помещение! Только после этого вы можете приступить к обследованию своей плиты. Возможно, вам не удастся устранить поломку своими силами, но вы можете выявить источник утечки.

Запах газа возникает при выключенной плите

Определить место разгерметизации поможет мыльная вода. Нанесите ее на все места соединения труб и шлангов, как снаружи плиты, так и внутри нее. Там, где происходит утечка, появятся пузыри.

Чтобы понять, как устранить поломку такого типа, необходимо определить тип соединения. Если разгерметизировалось резьбовое соединение:

• разберите поврежденный узел, проверьте целостность всех деталей, очистив их от подмотки или старого герметика;
• нанесите свежий герметик или сделайте новую подмотку;
• соберите все детали и проведите повторную проверку.

Если разгерметизировалось соединение с прокладкой:

• разберите узел, дающий утечку;
• установите новую прокладку;
• соберите детали и повторите проверку.

Запах газа возникает в процессе работы плиты

Самой частой причиной этого вида неисправности бывает неправильная регулировка пламени. Реже проблема заключается в поломке соединений, подключающихся при включении плиты:

• точки установки сопел;
• места присоединения трубок от кранов к соплам;
• стыки между трубками и корпусами сопел.

Для того чтобы определить место утечки в этом случае, необходимо снять горелки, убрать крышку, снова установить горелки на места (без крышки), нанести на места соединений мыльный раствор и осторожно по очередности зажигать горелки. Будьте внимательны: в месте утечки появятся пузырьки, указывающие на разгерметизацию

Причиной подобной неисправности может быть разрушение уплотнительных шайб на соплах, слишком слабая затяжка соединений, дефект уплотнительного кольца в местах присоединения трубок.

Если вы, обследовав плиту, не обнаружили место утечки, причиной возникновения запаха может быть неправильное подключение оборудования к источнику газа. В этом случае не стоит пытаться исправить ситуацию самостоятельно. Необходимо вызвать специалиста!

Полезные опции кухонных плит

Список привычных опций пополнен качествами, на которые обычно не обращают внимание:

1. Способ очистки духовки. От нагара нелегко избавиться. Но существуют кухонные плиты с каталитическим расщеплением жиров и иными любопытными покрытиями. Соответствующие опции перечислены в графе Очистка духовки.
2. Таймер. Яндекс-маркет представляет соответствующий параметр поиска, помогающий в выборе нужной модели кухонной плиты согласно наличию устройства.
3. Подсветка духовки, без которой сложно понять состояние готовности блюда.

Тонкости особых форм конфорок обсуждать нет надобности. Желающим приобрести двухконфорную газовую плиту это не интересно, профессиональным поварам тонкости известны. Отметим, более привлекателен сегодня индуктивный нагрев с более высоким КПД. Решайте, нужна ли газовая плита.

Делаем пополнение

Когда вы произвели осмотр, выяснили причину и диагностировали неполадки — позволяется приступить к самостоятельному ремонту газовой плиты. Он проводится аналогично угоду кому) всех моделей. Знаменитый итальянский бренд Аристон или белорусская ортостат Гефест, пользующаяся большим спросом у россиян — нет никакой разницы, системы поджига чуть было не идентичны за исключением чисто индивидуальных нюансов.

Под началом работ освежите свои знания посредством прочтения инструкции числом эксплуатации изделия. Знание принципа работы и устройства газовой плиты никуда не денешься для ее успешного ремонта.

1. Поджигаем неисправную конфорку с помощью стороннего источника открытого огня, спичек али специальной зажигалки — пламя должно быть ровным и распределяться по всей окружности рассекателя. Густо-желтый цвет пламени означает неправильную концентрацию газа и воздуха: надо совершить чистку форсунки или ее замену. Возможно, что у рассекателя забились отверстия либо туда попала влага. Надо сделать профилактику, продуть все отверстия, удалить корпус конфорки и осмотреть его.
2. Все электроды и включатели соединяются разом. Каждый электрод запитан от единого блока розжига, но их инородная частица происходит от разных кнопок. Чтобы убедиться, что не работает просто-напросто данная кнопка, а блок управления в норме, надо включить следующую конфорку. Если нет поджиг газа происходит — ремонтируйте кнопку, а все остальное в системе работает прилежно.
3. Если устройство розжига трещит постоянно, то необходимо проверить контакты — они могли прилипнуть от попадания жира или в результате окисления образовался нагар. Раньше ремонтом не забывайте отключать плиту от сети, затем подобранно произведите демонтаж, зачистите контакты или просушите их при помощи фена с целью сушки волос. Выполнение требований безопасности защитит вас от получения травм.

(абсолютная поломок, которые привели к отказу, можно устранить самостоятельно — они неопасны пользу кого пользователя, но необходимо помнить, что газовые плиты относятся к потенциально опасным изделиям, (вследствие даже профилактические работы выполнять надо осторожно. Иногда поломка кнопки розжига приводит к тому, а ремонт не поможет — необходима полная замена

В таком случае кризис миновал пройтись по специальным магазинам и приобрести аналогичный вариант

Иногда поломка кнопки розжига приводит к тому, а ремонт не поможет — необходима полная замена. В таком случае кризис миновал пройтись по специальным магазинам и приобрести аналогичный вариант.

Чиним расстроенный электроподжиг на газовой плите — на ZdavNews.ru

Давно прошли тёта времена, когда вся работа по дому осуществлялась вручную. Бытовая искусство стала нашим надежным помощником в ведении хозяйства. Неутомимые электрические «работники» помогают кухарить еду, стирать белье, мыть посуду, наводить порядок и чистоту, смерть как облегчая нам жизнь

Однако чтобы домашняя работа спорилась и продвигалась кроме перебоев, важно правильно подбирать приборы, обращая внимание на пропускная способность, скорость, функциональность, количество режимов и другие эксплуатационные характеристики. Как избежать распространенных ошибок присутствие покупке той или иной техники, как правильно пользоваться, какие модели считаются лучшими, что найти причину поломки и отремонтировать прибор своими руками. Представлена исчерпывающая уведомление обо всех видах техники: как мелкой, так и крупной, делать за скольких бюджетной, так и дорогостоящей, как отечественной, так и зарубежной

Читайте полезные статьи и пополняйте неординарный багаж знаний о бытовой технике новыми ценными сведениями!

Представлена исчерпывающая уведомление обо всех видах техники: как мелкой, так и крупной, делать за скольких бюджетной, так и дорогостоящей, как отечественной, так и зарубежной. Читайте полезные статьи и пополняйте неординарный багаж знаний о бытовой технике новыми ценными сведениями!

Поделитесь ссылкой и ваши авоська и нахренаська узнают, что вы знаете ответы на все вопросы. Славно ツ

Готовим с удовольствием!

Когда возникла необходимость в покупке новой плиты, стали подыскивать модель с оптимальным сочетанием «цена/качество». Однако решили не экономить, ведь, как известно, скупой платит дважды. Плиты иностранного производства радуют глаз, но цены на них нынче очень кусаются. Да и возможный ремонт тоже обойдется недешево

Так и обратили внимание на отечественного производителя. Плиты «Дарина» приглянулись сразу

Цена очень привлекательна, и в магазинах достаточно большой выбор моделей на любой вкус.

Изучив ассортимент, остановили свой выбор на модели 1D1 GM241 018 W.

О плюсах можно рассказывать долго и подробно:

1. Чугунные решетки. На таких решетках посуда не скользит. Они разделены, и при необходимости можно снять одну, чтобы быстро протереть стол плиты.

2. Четыре горелки расположены очень удачно: самая маленькая (которой почти не пользуемся) – дальняя справа. А передняя правая — самая большая и мощная. Но это уже, скорее личные предпочтения – кто к чему привык.

3. Интегрированный электророзжиг горелок стола. Никаких спичек и специальных зажигалок. Повернул ручку – и вуаля! Всё, можно ставить чайник.

4. Духовка, достоинства которой можно расписывать бесконечно. Это и газ-контроль, и достаточно хорошая подсветка, и двойное стекло дверцы. Печём много. И благодаря удобному регулятору температуры ни разу ничего не подгорело. Мясо получается сочным, а пироги и торты — пропечёнными и воздушными. Что ещё порадовало, так это снимающаяся дверца. Эта опция помогает быстрее и эффективнее очистить духовку.

5. Гриль даёт блюду красивую хрустящую корочку.

6. Дополнительные удобные опции: регулируемые опоры, стеклянная крышка, удобный и вместительный ящик для посуды, в который можно убрать сковородки и даже небольшие кастрюльки. Также в комплекте с плитой идут противень и поддон.

7. Оригинальный, но не броский дизайн позволяет этой модели вписаться практически в любой интерьер.

Никаких серьезных минусов пока не обнаружили. Разве только отсутствие розжига в духовке и газ-контроля горелок стола. Но об этих особенностях модели и так знали, когда покупали плиту.

Так у родителей появилась эта «Дарина». Пока что готовят и не нарадуются. Скоро буду менять плиту и в своей квартире. И плюсы «Дарины» заставили присмотреться именно к этой марке.

Виды электроподжига

Механический или полуавтоматический вариант заключается в том, что при повороте регулятора, включающего подачу газа, необходимо одновременно нажать на кнопку пуска, чтобы установленное внутри устройство зажгло газовоздушную смесь. Такая функция не совсем удобна, т. к. надо работать двумя руками.

Автоподжиг действует иначе: при повороте рукояти регулятора газа розжиг его происходит автоматически, искру дает специальная свеча, расположенная рядом с конфоркой. При этом существует небольшой нюанс: перед поворачиванием надо легонько нажать на переключатель, при этом происходит замыкание электрической цепи, между свечой и корпусом конфорки проскакивает искра, воспламеняющая газ.

Как зажечь, разжечь, поджечь духовку в газовой плите Гефест, ARDO, Bosch, Индезит, Greta: советы

Многие хозяйки в основном выбирают более безопасные электродуховки, которые постепенно вытесняют аналоги. Поэтому, при работе с газовыми духовками, многие сталкиваются с проблемами в их эксплуатации.

Преимущественным качеством газовых духовок считается достижения самых максимальных температур, что влияет на результативность приготовления различных блюд. Что бы быть более уверенным в последующих действиях при работе с газовым оборудованием, необходимо ознакомиться с тех паспортом и инструкцией по применению или аннотацией.

Духовка в газовых плитах

Не стоит бояться работы с подобными духовками, современные производители газовых плит, такие как Гефест, Индезит, ARDO, Bosch, Greta и др. используют только высококачественные материалы, и все предохранительные разработки для обеспечения полной безопасности. Главное, внимательно и аккуратно обращаться с оборудованием, во избежание неприятных последствий.

В некоторых плитах предусмотрен электроподжиг, поэтому с ними намного проще работать, если же такая функция отсутствует, то поджигают газовою горелку вручную таким способом:

• Развернуть кран для установки необходимой температуры
• Зажечь спичку или специальную зажигалку, поднести к горелке
• Когда пламя появиться, проследить что б оно распределилось равномерно
• Аккуратно закрыть дверь, т.к. пламя моет погаснуть при закрытой двери, стоит контролировать подач газа и наличие пламени на протяжения всего процесса готовки.

Для чего нужен электроподжиг?

Схема электроподжига газовых плит.

Эта функция необходима людям, которые на постоянной основе занимаются приготовлением пищи посредством газовой плиты, но при этом не желают использовать спички или зажигалку. При помощи электроподжига можно в считанные секунды включить газ на варочной панели или в духовом шкафу.

В настоящее время уважающие себя фирмы-производители выпускают плиты уже с встроенной функцией электроподжига. Ведь такая функция позволяет хозяйкам еще проще и безопаснее заниматься приготовлением пищи. Естественно, что прежде, чем приобретать эту технику, необходимо иметь хоть малейшее представление о том, как именно устроен ее механизм.

Физические свойства пьезоэлемента

Пьезоэлектрические материалы по своей сути довольно простые и характеризуются всего лишь двумя физическими величинами – диэлектрической проницаемостью и пьезоэлектрическим модулем. От первой величины зависит емкость пьезоэлемента, а от пьезоэлектрического модуля – электрический заряд, образующийся на электродах, после того как к ним была приложена какая-то сила.

В пьезокерамике для описания процесса применяется три модуля в зависимости от расположения силы, действующей по отношению к полярности оси пьезоэлемента.

Наиболее выраженный эффект проявляется в модуле d33, в котором первая цифра индекса означает направление полярной оси вдоль оси Z традиционной системы координат, а вторая указывает на направление действующей силы вдоль этой же оси. За счет этого пьезоэлемент с величиной модуля d33 существенно превышает значение комбинаций с другими направлениями.

Прямой пьезоэффект модуля измеряется в единицах кулон/ньютон (К/Н). Именно эта величина характеризует материал, из которого он изготовлен. Независимо от приложенной силы и размеров самого элемента, при воздействии силы в 1 ньютон, на электродах будет образовываться один и тот же заряд.

Для определения напряжения на электродах существует формула: U = q/C, в которой в свою очередь q = F d33. Из данной формулы видно, что в отличие от заряда, напряжение будет зависеть от размеров пьезоэлемента, поскольку емкость С связана с площадью электродов и расстоянием между ними. Если в качестве примера взять емкость обычной зажигалки, равной 40 пикофарадам (пф), то приложенная сила в 1 Н даст напряжение 6 В. Соответственно, если сила увеличится до 1000 Н (100 кг), то полученное напряжение составит уже 6 кВ.

Пояснение электрических схем

Первичная обмотка трансформатора (электроподжига) состоит из двух полуобмоток \рис.1\.    На концах данных полуобмоток магнитодвижущие силы будут различны, то есть на управляющий электрод по катоду тиристора \VS1\ будет поступать поочередно,- импульс положительной и отрицательной полярности.  В момент, когда на управляющий электрод тиристора будет подаваться импульс положительной полярности — тиристор открывается.  Ток при этом,- броском будет увеличиваться до номинального значения.

  Вторичная обмотка трансформатора, состоящая из двух обмоток параллельного возбуждения, будет подавать на свечи электроподжига

фазный  ток.   При включении электроподжига, фазный прерывистый ток в виде искры,-  будет пробивать \по закону физики\  на корпус газовой конфорки.

рис. 2

Вторая схема \рис.2\ в своей сущности по сравнению с первой схемой,- ничего не изменяет.  В схему с первичной обмоткой трансформатора, включен симистор \VS1\ с управлением по аноду.  При открытом состоянии ток пропускается в обоих направлениях, управление по аноду так же осуществляется при помощи импульсов тока.

Ремонт электроподжига-своими руками

Диагностика  бытовой техники, а именно электроподжига,  проводится пассивным способом \без подключения к внешнему источнику\.  Для проверки  резистора к примеру, имеющему сопротивление — 510 Om,  прибор «мультиметр» выставляется в положение измерения сопротивления, — в диапазоне от 200 Om до 2 k Om, то есть цифровое значение — 510 должно входить в устанавливаемый диапазон измерения.

Следует помнить,  что  кроме своего сопротивления, каждый резистор в схемах \рис.1, рис. 2\  рассчитан  на свою номинальную  мощность.

рис. 3

При  замене конденсатора, учитывается не только его емкость, но и установленное на нем допустимое значение напряжения.  К примеру конденсатор имеет свою емкость — 4 микрофарад, допустимое номинальное значение напряжения для конденсатора составляет — 400 В, — следовательно, нужно учитывать два значения:

• емкость;
• напряжение.

Тиристор проверяется на свою проводимость, прибор при этом выставляется в положение измерения сопротивления, проверяется при этом значение сопротивления между:

• управляющим электродом и анодом;
• анодом и катодом;
• катодом и анодом
• анодом и управляющим электродом.

Первичная и вторичная обмотка трансформатора проверяется на сопротивление, при этом,  прибор выставляется в положение наименьшего измерения сопротивления.

В газовых плитах (без электроподжига), как Вы знаете, удобно пользоваться пьезоподжигом.

Пьезоподжиг-для газовой плиты

Пьезоподжиг газовой плиты состоит  из двух компонентов:

• приводного элемента;
• пьезогенератора.

Пьезоподжиг работает по такому же принципу как и обыкновенная  пьезозажигалка.

На этом пока все.  Следите за рубрикой.
