Установка и ремонт трансформатора для галогенных ламп

Основная область применения

Необходимость подобного масштабирования сопротивления существует практически во всех областях, связанных с передачей электрических сигналов и энергии. Но наибольшее применение согласующие трансформаторы получили в следующих сферах:

  1. В усилителях низкой частоты (звуковых усилителях) в качестве межкаскадных и выходных трансформаторов. Необходимость в подобных устройствах была связана с тем, что старые усилители изготавливались на ламповой компонентной базе. При этом практически все лампы отличались высоким внутренним сопротивлением и подключение к ним 4 или 8-омных динамиков напрямую к ним было невозможно. Даже с появлением транзисторов, операционных усилителей ситуация в корне не изменилась, так как без согласования сопротивлений увеличивался уровень искажений сигнала.
  2. В качестве входных согласующие трансформаторы применяются в звуковоспроизводящей аппаратуре для подключения микрофонов, звукоснимателей различных типов. Сопротивление этих устройств варьируется в пределах от десятка до сотни ом, а для подключения к усиливающей аппаратуре требуются значения, которые будут на порядок больше.
  3. Еще одна сфера связана с передачей радиосигнала. Трансформаторы этого типа используются для согласования сигнала при подключении антенн к приемным и передающим устройствам. Без их применения получить качественный сигнал не удается. Отметим, что в этих целях используются высокочастотные согласующие трансформаторы.

Также читайте: Назначение диэлектрических ковриков в электроустановках

На этом область применения не ограничивается. Так, даже обычный сварочный трансформатор в какой-то степени можно считать согласующим, что обусловлено требованиями к величине нагрузки на электрические сети.

Простой ИБП на основе электронного трансформатора

Недавно в магазине на глаза попался электронный трансформатор для галогенных ламп. Стоит такой трансформатор копейки — всего 2,5$, что в разы дешевле стоимости используемых в нем компонентов. Блок был куплен для опытов. Как позже оказалось, он не имел защиту и при КЗ случился настоящий взрыв… Трансформатор был довольно мощным (150 Ватт), поэтому на входе был установлен предохранитель, который буквально лопнул. После проверки, оказалось, что половина компонентов сгорело. Ремонт обойдется дорого, да и незачем тратить нервы и время, лучше купить новый. На следующий день были куплены сразу три трансформатора на 50, 105 и 150 ватт.

Планировалось доработать блок, поскольку это был ИБП — без каких-либо фильтров и защит.

После доработки должен был получиться мощный ИБП, основная особенность которого — компактность. Для начала блок был снабжен сетевым фильтром.

Дроссель был выпаян из блока питания DVD проигрывателя, состоит из двух идентичных обмоток, каждая содержит по 35 витков провода 0.3мм. Только проходя через фильтр, напряжение подается на основную схему. Для сглаживания НЧ помех использовались конденсаторы на 0.1 мкФ (подобрать с напряжением 250-400 вольт). Светодиод показывает наличие сетевого напряжения.

На плате ничего не заменил, только на выходе стоит диодный выпрямитель с фильтрами. Диоды использовались Шоттки (от компьютерного блока питания). Для постройки моста нам нужны 4 диодные сборки, в схеме подключения ничего нового, она была приведена в одной из моих статьей (ссылка на статью )

Регулятор напряжения

Была использована схема с применением всего одного транзистора. Эта самая простая схема из всех существующих, содержит пару компонентов и работает очень хорошо. Недостаток схемы — перегрев транзистора при больших нагрузках, но все не так уж и страшно. В схеме можно использовать любые мощные биполярные НЧ транзисторы обратной проводимости — КТ803,805,819,825,827 — рекомендую использовать последние три. Подстроечник можно брать с сопротивлением 1…6.8к, дополнительный защитный резистор берем с мощностью 0,5-1 Ватт. Регулятор готов, идем дальше.

Защита

Еще одна простая схема, по сути это защита от переплюсовки. Реле буквально любое на 10-15 Ампер. Диод тоже можно применить любой выпрямительный, с током 1 ампер и более (отлично справляется широко применяемый 1N4007). Светодиод сигнализирует о неправильной полярности. Эта система отключает напряжение, если на выходе КЗ или неправильно подключено проверяемое устройство. БП можно использовать для проверки работоспособности самодельных УНЧ, преобразователей, автомагнитол и т.п., при этом не нужно боятся, что вдруг перепутаете полярность питания.

В дальнейшем мы рассмотрим еще несколько простых переделок электронного трансформатора, ну а пока у нас есть простой, компактный и мощный ИБП, который можно использовать в качестве лабораторного блока для начинающего.

Список радиоэлементов

Обозначение Тип Номинал Количество Примечание Магазин Мой блокнот
Т1 Биполярный транзистор КТ827А 1 Поиск в магазине Отрон В блокнот
VD1 Выпрямительный диод 1N4007 1 Поиск в магазине Отрон В блокнот
Диодный мост 1 Поиск в магазине Отрон В блокнот
С1, С2 Конденсатор 0.1 мкФ 2 Поиск в магазине Отрон В блокнот
С3 Конденсатор 0.22 мкФ 1 Поиск в магазине Отрон В блокнот
С4-С5 Электролитический конденсатор 3300 мкФ 2 Поиск в магазине Отрон В блокнот
R2 Резистор 480 Ом 1 Поиск в магазине Отрон В блокнот
R3 Переменный резистор 1 кОм 1 Поиск в магазине Отрон В блокнот
R4 Резистор 2.2 кОм 1 Поиск в магазине Отрон В блокнот
R5 Резистор 1 МОм 1 Поиск в магазине Отрон В блокнот
ИБП 1 Поиск в магазине Отрон В блокнот
L1-L4 Катушка индуктивности 4 Поиск в магазине Отрон В блокнот
Rel1 Реле 10 А 1 Поиск в магазине Отрон В блокнот
Добавить все

Переделка блока питания своими руками

Для работы галогенных ламп начали применяться импульсные источники тока с высокочастотным преобразованием напряжения. При домашнем изготовлении и налаживании довольно часто сгорают дорогостоящие транзисторы. Так как питающее напряжение в первичных цепях достигает 300 вольт, то к изоляции предъявляются очень высокие требования. Все эти трудности вполне можно обойти, если приспособить готовый электронный трансформатор. Он применяется для питания 12-вольтовых галогенок в подсветке (в магазинах), которые запитываются от стандартной электросети.

Существует определенное мнение, что получить самодельный импульсный блок питания – дело нехитрое. Можно лишь добавить выпрямительный мост, сглаживающий конденсатор и стабилизатор напряжения. На самом деле все обстоит куда сложнее. Если к выпрямителю подключить светодиод, то при включении можно зафиксировать только одно зажигание. Если выключить и включить преобразователь в сеть снова, повторится еще одна вспышка. Чтобы появилось постоянное свечение, необходимо к выпрямителю подвести дополнительную нагрузку, которая, отбирая полезную мощность, превращала бы ее в тепло.

Один из вариантов самостоятельного изготовления импульсного блока питания

Описываемый блок питания вполне можно изготовить из электронного трансформатора мощностью 105 Вт. Практически этот трансформатор напоминает компактный импульсный преобразователь напряжения. Для сборки дополнительно понадобится согласующий трансформатор Т1, сетевой фильтр, выпрямительный мост VD1-VD4, выходной дроссель L2.

Схема двухполярного блока питания

Такой аппарат стабильно функционирует длительное время с усилителем низкой частоты мощностью 2х20 ватт. При 220 В и силе тока 0,1 А выходное напряжение будет 25 В, при увеличении силы тока до 2 ампер напряжение падает до 20 вольт, что считается нормальной работой.

Ток, минуя выключатель и предохранители FU1 и FU2, следует на фильтр, защищающий цепь от помех импульсного преобразователя. Середину конденсаторов С1 и С2 соединяют с экранирующим кожухом блока питания. Потом ток поступает на вход U1, откуда с выходных клемм пониженное напряжение подается на согласующий трансформатор Т1. Переменное напряжение с другой (вторичной обмотки) выпрямляет диодный мост и сглаживает фильтр L2C4C5.

Самостоятельная сборка

Трансформатор Т1 изготавливается самостоятельно. Число витков на вторичной обмотке влияет на выходное напряжение. Сам трансформатор выполнен на кольцевом магнитопроводе К30х18х7 из феррита марки М2000НМ. Первичная обмотка состоит из провода ПЭВ-2 диаметром 0,8 мм, сложенного вдвое. Вторичная обмотка состоит из 22 витков провода ПЭВ-2, сложенного вдвое. При соединении конца первой полуобмотки с началом второй получаем среднюю точку вторичной обмотки. Дроссель также изготавливаем самостоятельно. Его наматывают на таком же ферритовом кольце, обе обмотки содержат по 20 витков.

Сглаживающие конденсаторы С4 и С5 состоят из трех параллельно включенных К50-46 емкостью по 2200 мкФ каждый. Такой способ применяется, чтобы снизить общую индуктивность электролитических конденсаторов.

На входе блока питания лучше будет установить сетевой фильтр, но возможна работа и без него. Для дросселя сетевого фильтра можно использовать ДФ 50 Гц.

Все детали блока питания располагаются навесным монтажом на плате из изоляционного материала. Полученная конструкция помещается в экранирующий кожух из тонкой листовой латуни или луженой жести. В нем не забудьте просверлить отверстия для вентиляции воздуха.

Правильно собранный блок питания не нуждается в налаживании и начинает сразу же работать. Но на всякий случай можно проверить его работоспособность с помощью подключения на выход резистора сопротивлением 240 Ом, мощностью рассеяния 3 Вт.

Важные аспекты

  1. Выходной провод должен быть длиной не более 2 м, так как могут быть потери тока, а значит, лампы начнут светить на порядок тусклее.
  2. Чтобы избежать перегрева трансформатора, его располагают на расстоянии не меньше 20 см от приборов освещения. Не рекомендуют располагать трансформатор в маленьких полостях.
  3. Если все же трансформатор пришлось расположить в маленькой нише, то следует сократить нагрузку на цепь до 75%.
  4. Данная схема не должна содержать диммер. Любое изменение яркости или оттенка ведет к сокращению службы трансформатора.

Существует два типа трансформаторов:

  1. электромагнитный;
  2. электронный.

Первый тип очень надежен в применении, при этом имеет низкую стоимость. Принцип действия заключается в связи первичной и вторичной обмотки.

Электромагнитный трансформатор для галогенных ламп

Существенным недостаткам является сравнительно большой вес. Именно поэтому их применение крайне ограниченно. Средний вес составляет не более 3–3,2 кг.

Также к минусам относят быстрый перегрев и чувствительность к скачкам, что уменьшает срок службы осветительных приборов.

Что касается электронных, то они в два раза меньше и легче. Характеристики значительно выше

Немаловажно то, что они имеют стабильное напряжение на выходе во время работы

Нередко они оснащены защитой от токов короткого замыкания и перегрева, а также имеют плавный пуск. Поэтому такие трансформаторы используются для галогенных и других видов освещения.

Принцип действия электронного трансформатора заключается в следующем – переработка электрической энергии за счет полупроводников и электронных устройств. Схема предназначена для галогенных ламп 12 В и преобразователя на 220 вольт.

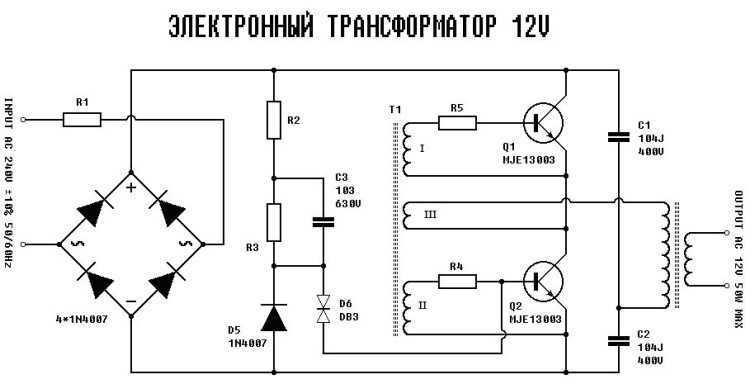

Схема электронного трансформатора для галогенных ламп

Категорически запрещено электронный понижающий трансформатор включать без нагрузки. Обусловлено это особенностями схемы. К примеру, если преобразователь на 40 Вт, то мощность осветительных приборов, подключенных к нему, не должна быть меньше 40 Вт. 12 вольт для галогенных ламп – это самый лучший вольтаж. Они меньше греются, гораздо практичнее и дешевле.

Установка трансформатора

Чтобы подключить понижающий трансформатор для нескольких галогенных ламп, можно использовать два метода:

  1. Через одноклавишный выключатель;
  2. При помощи создания отдельных групп электрических светильников.

При этом нужно провода синего и оранжевого цвета (в зависимости от страны-производителя устройства они могут немного варьироваться по оттенкам), необходимо подключить к первичным клеммам L и N входа трансформатора или «Input». На противоположной стороне трансформатора галогенные осветительные устройства нужно подключить к вторичным клеммам понижающего прибора Output. Это действие нужно осуществлять только медными проводниками небольшого сечения, которые обеспечивают минимальную потерю энергии.

Фото — Электронный трансформатор Feron

Главный совет:

чтобы свет галогенных ламп был одинаков, нужно подбирать полностью идентичные друг другу проводники и соединять их только параллельно, сечение должно быть не меньше, чем полтора квадратных миллиметра. Также бывают случаи, кода у трансформатора недостаточное количество клемм, их не хватает для подключения всех нужных ламп. Чтобы решить эту проблему нужно купить специальные дополнительные клеммы, их продажа осуществляется в любом электрическом магазине.

Также нужно подобрать правильную длину проводов, в идеале она находится в пределах полутора трех метров, это оптимальное расстояние для передачи данных без образования помех и энергопотерь в проводниках. Кроме того, если сделать провод длиннее, то он начнет нагреваться при работе, что является плохим фактором для галогенных лампочек, они будут по разному гореть, в одинаковых лампах одной группы будет отличаться яркость. В том случае, если нет никакой возможности укоротить длину провода, нужно увеличить его сечение. К примеру от 3 метров до 4 необходимо применять провод с сечением до 2,5 мм 2 . Схема подключения питания имеет следующий вид:

Фото — подключение трансформатора к выключателю

Рассмотрим еще один вариант подключения трансформаторов галогенных ламп.

Российский форум электриков считает, что этот метод более практичен и прост в использовании.

Необходимо все светильники, которые находятся в одной комнате (или здании, при надобности), разделить на несколько групп. Допустим, всего есть семь лампочек, получится две группы по 3 и 4 лампы на каждую. В таком случае для каждой группы нужно покупать трансформатор, как для разных приборов отдельные автоматы.

Фото — подключение трансформатора для галогенных ламп

Это очень удобно, т.к. при прекращении работы какого-либо трансформатора, оставшийся будет функционировать без изменений. Исходя из предыдущих расчетов, их общая мощность 210 Вт, получится, что на одну группу приходится 120 Вт (следует купить прибор на 150w), а на вторую 90 (каждая лампочка по 30 Вт). Подбираем трансформаторы, подходящие под эти требования (не забываем суммировать количество запасной мощности – 10-15 %).

Раз в полгода проверяйте работоспособность трансформаторов. При необходимости проводите плановый ремонт в Москве, Санкт-Петербурге и прочих городах есть специальные учреждения, которые предоставляют такие услуги.

Устройства и приборы для проверки и диагностики электрооборудования

Диагностика электрического оборудования во всех сферах деятельности человека (производство, быт, автомобиль), это необходимость и мера безопасности.

От исправности электрооборудования в работе устройств и механизмов зависят производственные процессы, но в основном, это безопасность для жизни человека.

Высоковольтные подстанции, КТП, электрооборудование производственных цехов подвергаются периодической диагностике, главным параметром безопасности является состоянии изоляции приборов и кабелей. Сопротивление изоляции может на момент диагностики показать, насколько состарилось электрооборудование, какие меры надо своевременно принимать.

Проведение периодической диагностики электрооборудования авто необходимо выполнять из-за фактора безопасной езды, так как в пути в процессе движения электрооборудование современного автомобиля кроме обеспечения необходимых для работы авто характеристик обеспечивает безопасность водителя и пассажиров в дороге.

Для чего галогенке трансформатор?

В стремлении повысить эксплуатационные характеристики тех или иных электрических приборов происходит постоянное усовершенствование, как процессов производства, так и принципов работы. Эмпирическим путем было определено, что галогеновые лампы будут служить значительно дольше, если их электроснабжение будет производиться от пониженного напряжения. Оптимальным номиналом считается 6 В,12 В и 24 В которые от бытовой сети напрямую получить нельзя.

Из всех способов преобразования переменного напряжения на практике прижился именно понижающий трансформатор. В нем реализован принцип взаимодействия электромагнитного поля обмотки высокого напряжения с витками на низкой стороне. В результате чего напряжение одной величины преобразуется в пониженное напряжение на выходной обмотке. Преимуществом этого метода является гальваническая развязка, обеспечивающая безопасность при эксплуатации галогенных осветительных устройств.

Как выбрать понижающий трансформатор

В первую очередь необходимо смотреть на его мощность и исполнение. Мощность обязана быть с запасом, то есть больше суммарной потребляемой мощности подключаемых светильников.

Чтобы определить суммарную мощность, достаточно сложить все мощности ламп и/или иных приборов, которые планируется подключить. К полученному результату накиньте еще 20% для запаса.

Пример. Допустим, имеется 5 лампочек мощностью по 10Вт и 5 лампочек по 15Вт. Суммарная мощность все сети освещения будет 125Вт, прибавим еще 20% и получим 150Вт. Таким образом, нам необходимо купить понижающий трансформатор 220/12В мощностью не менее 150Вт. Посещаем магазин, находим наиболее близкую мощность более 150 и покупаем.

При его монтаже на улице, потребуется устройство пылевлагозащищенного исполнения (лучше в корпусе из нержавеющей стали). Между тем, при большом расстоянии до светильников необходимо располагать трансформатор на улице. Это связано с падением напряжения на кабеле большей длинны.

Протяженность кабельной линии от источника до ламп обязана быть не более 3-5 метра. В случае если это расстояние увеличить, то в кабеле появятся большие потери (провод начнет греться).

Для количественной оценки падения напряжения в кабеле можно воспользоваться простой формулой:

Где

W – суммарная мощность всех потребителей, подключенная к данному проводу, Вт;

V – напряжение источника тока, как правило, 12В или 24В;

L – длина провода, м;

S – площадь сечения провода, мм²;

ρ – значение удельного электрического сопротивление, для меди это примерно 0,018 Ом·мм²/м, для алюминия – 0,0295 Ом·мм²/м;

Для количественной оценки падения мощности на проводах можно воспользоваться следующей формулой:

Если эта мощность получится слишком большой, то, единственное верное решение для уменьшения потерь – это увеличить сечение проводника, иначе останется только гадать, что случится раньше – возгорание проводов или выход из строя светильников.

Но в том случае, когда удаленность потребителей до источника питания небольшое, трансформатор целесообразнее поставить в помещении, в непосредственной близости от источника питания 220 В – например, около щитка или в щите (на сегодняшний день производители изготавливают понижающие трансформаторы с креплением на DIN-рейку).

Понижающие трансформаторы на дин рейку легко устанавливаются в распределительные щиты и при этом в зависимости от модели занимают места всего от 2 до 6 модулей. Первичная обмотка у них электрически отделена от вторичной, что обеспечивает дополнительную защиту для людей. Имеется защита от перегрузок, выполненная на тепловое реле.

Различия галогеновых ламп

В зависимости от назначения галогенные источники света могут различаться:

  • по конструкции;
  • по цоколю;
  • по напряжению питания.

Конструкция и тип

На сегодняшний день промышленность выпускает галогенные лампы разнообразных размеров и форм. Капсульные приборы имеют вид компактной колбы-капсулы, которая в дополнение может оснащаться отражателем. Обычно такие лампы используют на транспортных средствах и в светотехнике (кино и фотосъемка, проекторы и пр.), но могут применяться и для точечного освещения жилых помещений или ландшафтного дизайна.

Капсульные галогенные лампы с собственным отражателем света и без

Линейные приборы имеют сильно вытянутую колбу и напоминают трубчатую люминесцентную лампу в миниатюре. Контакты для подключения питания у таких источников света расположены по краям колбы. Основная сфера применения линейных ламп – театральные, осветительные, поисковые прожектора и прожектора декоративной подсветки. Используются такие приборы для кино и фотосъемки.

Линейная галогенная лампа и прожекторы, ее использующие

Поскольку галогенная лампа сильно нагревается, она является сильным источником инфракрасного излучения. IRC-лампы, появившиеся относительно недавно, лишены этого недостатка. Специальное покрытие колбы пропускает видимый свет, но отражает ИК излучение, которое возвращается в колбу. Такое решение имеет сразу несколько преимуществ. Во-первых, IRC прибор несильно нагревает близкорасположенные объекты. Во-вторых, и это главное, за счет уменьшения расхода тепла лампа примерно на 45% экономичнее своего обычного галогенного собрата и имеет вдвое больший срок службы.

IRC-лампы выпускаются различных типоразмеров, и с первого взгляда могут выглядеть, как обычные. Отличить их от простых галогенок можно по маркировке IRC.

Инфракрасные лампы в отличие от IRC действуют с точностью до наоборот. Специальное покрытие пропускает ИК излучение, но задерживает видимый свет. Такие приборы намного эффективнее обычных и даже керамических ТЭНов. Им не требуется время на разогрев – они выходят на рабочий режим сразу же после включения и так же быстро остывают.

ИК-галогенная лампа и обогреватель, ее использующий

Последний тип галогенных ламп – прибор с дополнительной внешней колбой. С виду такое изделие почти не отличается от обычной лампочки: тот же цоколь, та же форма колбы. Но если присмотреться, то вместо вольфрамовой спирали можно увидеть миниатюрную галогенную лампу. Для чего нужна дополнительная колба? Во-первых, она предотвращает контакт с раскаленной галогенной лампой. Это исключает вероятность сильного ожога при прикосновении и делает прибор более пожаробезопасным.

Во-вторых, внешняя колба защищает основную от загрязнения, которого галогенные лампы очень боятся: раскалившаяся до 250 градусов Цельсия грязь вызывает локальный перегрев основной колбы и, как следствие, выход прибора из строя. Привычный внешний вид позволяет легко заменить лампу накаливания на галогенную, не изменяя внешнего вида светильника.

Обычно двухколбовые лампы оснащаются цоколем Эдисона того или иного размера и используются для замены обычных лампочек накаливания.

Цоколь

Тип цоколя, при помощи которого на лампу подается напряжение, зависит от назначения галогенки, ее размера, конструкции и величины питающего напряжения. Низковольтные компактные лампы обычно имеют штырьковый цоколь GU 5.3, G4, GY 6.35. Чтобы такой прибор не вставить вместо лампы на напряжение 220 или 110 В, последние оснащаются цоколями GU10 (с фиксацией), G9 или G12  (большой штырьковый).

Приборы с цоколем Эдисона (Е27 и E14) служат для замены обычных ламп накаливания. Практически все они снабжены дополнительной колбой. Линейные галогенки имеют разъем R7, а те, что предназначены для установки в транспортные средства, обычно выпускаются со стандартным «автомобильным» цоколем Н или HR.

Основные типы цоколей, устанавливаемых на галогенные источники света

Питание

Галогенные источники освещения выпускаются на несколько рабочих напряжений. Их не так много: 12, 24, 110 и 220 вольт. Лампы на 24 и 12 вольт предназначены для работы в автономной аппаратуре (фонари, переносные осветители и пр.) и транспортных средствах: автомобилях, мотоциклах, поездах, самолетах. Приборы с напряжением 110 и 220 В используются для освещения стационарных объектов: квартир, производственных помещений, стоянок и т. д.

Тем не менее 12- и 24-вольтовые лампы успешно используются и для обычного стационарного освещения в точечных светильниках для подвесных потолков. Для этого их достаточно включить в сеть 110 или 220 В через понижающий трансформатор – электромагнитный или электронный.

Плюсы и минусы для потребителя

В ближайшие годы в наших домах и квартирах планируется установка умных счётчиков. Что даст интеллектуальный учёт расхода в каждом доме и отдельной квартире?

Цена электричества с каждым годом стремительно растёт. А наша страна лидирует по величине сетевых потерь электроэнергии.

Предполагается, что внедрение системы умного учёта позволит сэкономить до 30% электрических ресурсов. Кроме того, генерирующие и сетевые организации увидят направления могучих электрических потоков. Что даст возможность более экономично распоряжаться своим потенциалом. Но это вопросы глобальной экономики, хотя они напрямую воздействуют на кошельки потребителей.

Рассмотрим преимущества интеллектуального учёта для пользователей и экономики:

  • Удобство. Отпадает нужда в регулярной передаче данных и связанного с этим дискомфорта. Ведь подчас добраться до электросчётчика и дозвониться до электроснабжающей организации – целая проблема.
  • Для поставщиков электроэнергии — предотвращение возможности хищения электроэнергии.
  • Возможность воспользоваться льготными тарифами.
  • Мониторинг со стороны управляющей компании или энергосбыта. Что позволит: навести порядок, выявить и оперативно отключить неплательщиков, видеть работу схемы электроснабжения не выходя на место.
  • Отпадает необходимость в штате контролёров собирающих и перерабатывающих«данные». Теперь всем этим будут заниматься умные системы учёта.
  • Стимуляция потребителей к экономии электрической энергии. Видя, как растут цифры будущего счёта, каждый поневоле задумается: куда же она расходуется. И начнёт принимать меры.
  • Получение объективной информации из памяти прибора, в случае каких-либо недоразумений.

Разумеется, переход на умные счётчики будет происходить поэтапно, с анализом достигнутых результатов. Но уже сейчас очевидно, что он принесёт ряд существенных проблем:

  • Данный класс оборудования имеет высокую цену, которая будет закладываться в тариф, оплачиваемый потребителями.
  • Как и остальная электроника, счётчик обеспечивает надёжную работу при условии стабильности напряжения. В противном случае он быстро выйдет из строя. Значит, появляется потребность в установке устройств защиты и стабилизации, а это дополнительные расходы.
  • Необходимость периодического визуального контроля.
  • Возможность хищения аппаратуры потребует принятия дополнительных мер против несанкционированного доступа к самому прибору.
  • С передачей данных через интернет потребуется сеть повышенной пропускной способности.
  • Потребность в персонале, обслуживающем модемы и серверы, число которых возрастёт.
  • Рост нагрузки на IT-специалистов, вызванной опасностью хакерских атак.
  • Повышенный срок окупаемости инноваций.

Не стоит сбрасывать со счетов и такой фактор, как возможность утечки конфиденциальной информации.

В Германии дело дошло до того, что злоумышленники смогли узнать любимый телевизионный канал своей «жертвы», анализируя передаваемые показания умного счётчика.

Нидерландские учёные встревожены. Проведённые исследования, организованные из-за жалоб пользователей, преподнесли неприятный сюрприз:

  • Умные счётчики с «поясом Роговского» завышают показания на 582 %!
  • Аппараты, использующие «эффект Холла», занижают на 32%.

Надеемся, что российские производители учтут как положительный, так и отрицательный опыт зарубежных коллег и не допустят казусов.

Расчет мощности трансформатора

Для определения мощности требуемого трансформатора необходимо определить:

  1. Мощность одной лампы (светильника);
  2. Количество ламп (светильников);
  3. Схему подключения светильников.

Расчет необходимо начать с разработки схемы электроснабжения конкретного помещения. Для этого рисуется план, на котором указывается количество и мощность светильников. Мощность суммируется, и полученное значение, умножается на К=1,1 (коэффициент запаса), что позволяет избежать перегрузки выбираемого устройства. Полученное значение и есть величина, на которую следует ориентироваться при выборе устройства.

При большом количестве светильников, а также для создания надежности системы освещения, можно светильники разделить на группы. При такой схеме системы освещения мощность каждого отдельно взятого трансформатора снижается.

Трансформаторы для галогенных ламп выпускаются мощностью:60/70/ 105/150/210/250/400 Вт.

Рекомендации специалистов-практиков

Практикующие электрики часто сталкиваются с необходимостью монтажа низковольтных галогенок, когда проводка уже проведена и успешно эксплуатируется. В таком случае далеко не всегда возможно осуществить параллельное подключение ламп к трансформатору без кардинальной переделки проводки.

Чтобы минимизировать затраты специалисты рекомендуют в этом случае соединить каждый светильник с собственным трансформатором. Как правило, это будут небольшие по мощности и габаритам устройства.

Если это кажется расточительством, можно поставить  в светильники вместо низковольтных высоковольтные галогенки на 220 В. Но в этом случае придется снабдить их прибором плавного пуска. Или как вариант, если конструкция светильника позволяет, можно заменить галогенные лампы на светодиоды эконом-класса.

С ориентирами выбора галогенок для устройства системы освещения ознакомит статья, досконально разбирающая все стороны вопроса.

Возможность регулировать интенсивность освещения привлекает многих. Большинство электронных трансформаторов дополнено возможностью снижения напряжения на входе, что позволяет регулировать яркость галогенного освещения

Очень часто планируется регулирование интенсивности освещения, для чего в общую схему добавляется диммер. Нужно знать, что большинство импульсных трансформаторов не рассчитаны на совместную работу с диммером.

Поскольку последний отрицательно влияет на функционирование электронного преобразователя, это в конечном итоге заметно сокращает срок службы подключенных галогенных ламп.

По этой причине оптимальный вариант для работы в паре с диммером – тороидальный электромагнитный трансформатор. И еще одно замечание.

Электрики настойчиво рекомендуют не забывать об обслуживании уже установленных понижающих устройств. Оптимально раз в шесть месяцев проводить их плановый осмотр с проверкой работоспособности. При выявлении проблем устройства ремонтируют или заменяют.

Порядок замены

1.

Обесточьте светильник, после чего снимите защитное стекло или плафон, чтобы получить доступ к лампе. Обязательно дайте лампе остыть.

2.

Возьмитесь за колбу рукой и слегка вдавите лампу одним концом цоколя в патрон, в то время как другой (освободившийся) конец цоколя потяните на себя. Таким образом, один конец цоколя, а за ним и вся лампа должны выйти из патрона.

3.

Купите в магазине лампу требуемого размера, мощности и напряжения. Помните, что галогенную лампу нельзя трогать руками, поэтому новую лампочку устанавливайте на место, используя чистую салфетку, перчатку либо кусок нескользкого полиэтилена.

Обычно подобного типа лампочки продаются упакованными в полиэтилен, за который можно держать лампу во время установки. Не забудьте только снять его после установки.

4.

Вставьте один (любой) конец лампочки в патрон и, слегка нажав на него, заведите второй конец лампочки в противоположную часть патрона так, чтобы лампочка надежно зафиксировалась между зажимами патрона.

Если вы видите, что лампочка установилась неплотно и болтается между прижимными контактами патрона, то необходимо снять лампочку и подогнуть зажимы или крепление патрона таким образом, чтобы лампочка «плотно села» в патроне. Если прижимные контакты патрона сильно подгорели и не поддаются регулировке, будет необходимо заменить патрон.

5.

Включите светильник. Если все работает нормально, установите на законное место защитное стекло или плафон.

При желании вы сможете узнать, как заменить люминесцентные лампы, прочитав об этом в соответствующей статье.

Для большей наглядности можете посмотреть это небольшое видео о том, как заменять перегоревшие галогеновые лампочки. Видео откроется в отдельном окне.

Жмите на кнопку ↓↓↓

и делитесь с друзьями, если вы находите эту статью полезной!

источник

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Дуэт-дом
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
