Что такое селективность автоматических выключателей + принципы расчета селективности

Основные методы обеспечения селективности

Комплектация приборов в единую систему происходит в соответствии с главным требованием – при любом возникновении аварийной ситуации или образовавшемся повреждении должен сработать автомат, находящийся от места замыкания на самом приближенном расстоянии, а все остальные приборы находятся по-прежнему в замкнутом положении. Примером может быть неисправность поблизости розетки, когда происходит срабатывание выключателя розеточной группы определенного помещения, а все другие приборы продолжают находиться в рабочем состоянии.

Необходимо детальнее определится с практически существующими способами:

Токовая селективность

Вид, при котором существует прямая зависимость между силой тока при коротком замыкании и минимальным расстоянием от участка замыкания к источнику – токовая селективность. На практике этот метод выглядит следующим образом – со стороны питания производится установка автомата с защитой такого исполнения, которое не допускает срабатывания при возникновении на участке нагрузки короткого замыкания.
Для отключения автомата в случае замыкания его установка должна быть выполнена на стороне нагрузки. Наглядное изображение этого типа селективности выполнено на рисунке ниже:

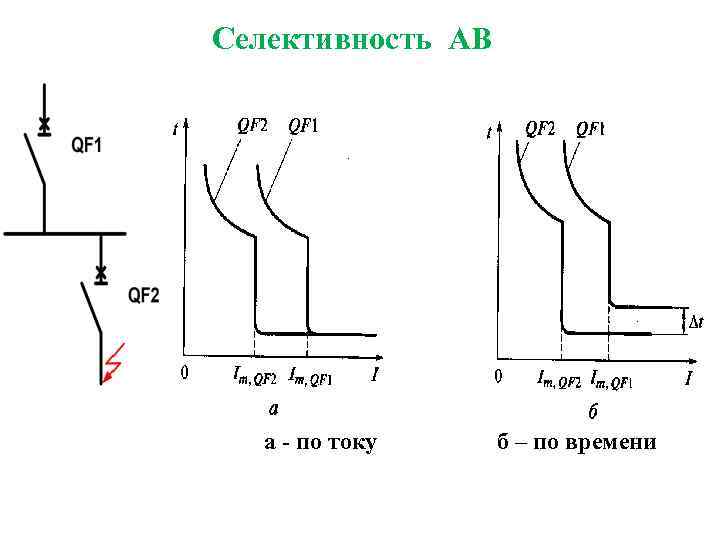

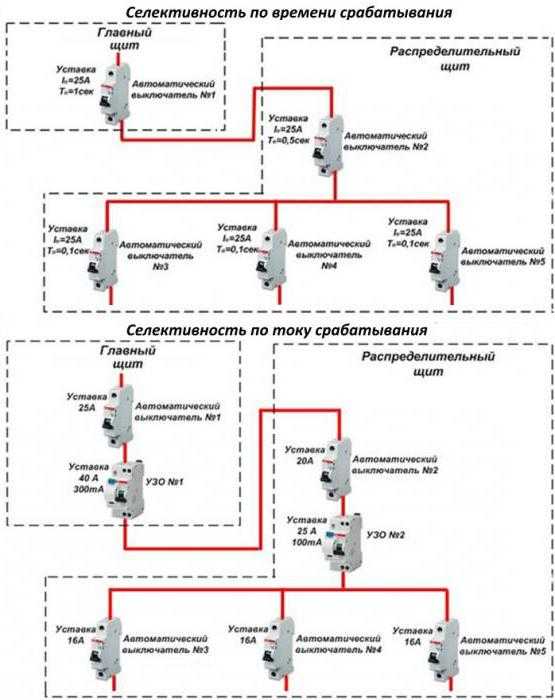

Временной тип

На время срабатывания влияет следующий вид селективности – временной. Он выполняется способом установки автомата вблизи источника питания. При этом в первую очередь по отношению к месту замыкания будет срабатывать ближайшее к нему устройство. А все остальные из-за большего времени отключаться не будут.

Зонная селективность

Передача сигнала блокировки на уровень защиты с более высокими параметрами выполняется автоматом в случае превышения уставки тока короткого замыкания. Выключатель выполняет функцию проверки до момента срабатывания поступления такого же сигнала с нагрузочной стороны. Этим способом осуществляется срабатывание только в случае сигнала со стороны питания, все другие устройства будут находиться во включенном состоянии.

На рисунке изображен процесс в схематическом виде:

Времятоковая селективность

Большую актуальность данный тип имеет во всех защитных устройствах, обладающих времятоковыми характеристиками. Главный принцип рассматриваемого вида селективности состоит в потребности правильного подбора выключателей с такими параметрами, которые способны обеспечить более быстрое срабатывание системы защиты с нагрузочной стороны. Это должно происходить при любых параметрах тока гораздо быстрее, чем срабатывание выключателя со стороны источника питания.

Объективный анализ подобного явления возможен при рассмотрении самых плохих условий. Для примера попробуем разобраться в происходящем, допуская срабатывание выключателя со стороны питания по собственной нижней кривой, а устройство с нагрузочной стороны отключается на самом пике верхней кривой. Непременное условие состоит в том, чтобы зоны срабатывания для обоих приборов никоим образом не пересекались.

Вот как это выглядит в нашем конкретном случае – имеется схема, в которую входят автоматы «А» и «В». По заданным параметрам селективности необходимо, чтобы при токе одинакового значения первым всегда срабатывало устройство «В».

На рисунке, расположенном вверху, вы можете увидеть наиболее подходящий вариант расположения времятоковых кривых для обоих автоматов.

На представленном изображении можно убедиться в том, что при одинаковом значении тока первым произойдет отключение прибора «В».

Срабатывание данного устройства обеспечивает необходимую селективность. Итогом этого процесса является то, что питающая среагировавший автомат шина останется под напряжением.

Избежать негативных последствий перенапряжения или замыкания и обеспечить качественную защиту системы проводки можно проверенным способом. Еще на этапе проектирования и в процессе планировки схемы электроцепей и оборудования требуется тщательная разработка с обязательным учетом параметров селективности.

Таким образом, потребитель получает в свое распоряжение функцию автоматического определения зоны, где возникла неисправность, и локального отключения определенного участка без потери работоспособности остальных.

Все используемое оборудование снабжается максимально эффективной защитой, что обеспечивает безопасность людей и значительно повышает сроки эксплуатации электропроводки и бытовых приборов.

← Предыдущая страница
Следующая страница →

Разновидности токов и подбор защитного устройства

Наиболее опасным является ток короткого замыкания. Основная опасность заключается в том, что он намного больше, чем нормальный пусковой ток, а также его значение может сильно отличаться в зависимости от участка цепи, где он возникает. Таким образом, при проверке аппарата защиты, который предохраняет цепь от КЗ, он должен максимально быстро производить разъединение цепи при возникновении такой проблемы. При этом он ни в коем случае не должен срабатывать при возникновении в цепи нормального значения пускового тока любого электрического прибора.

Что касается тока перегрузки, то здесь все довольно понятно. Таким током считается любое значение характеристики, которое превышает номинальное значение тока электрического двигателя

Но здесь очень важно понимать, что не при каждом возникновении тока перегрузки защитное устройство должно осуществлять отключение контактов цепи. Это важно еще и потому, что кратковременная перегрузка как электродвигателя, так и электрической сети в некоторых случаях допустима. Здесь стоит добавить, что чем более кратковременна нагрузка, тем больших значений она может достигать

Исходя из этого становится понятно, в чем заключается основное преимущество некоторых приборов. Степень защиты аппаратов с «зависимой характеристикой» в данном случае является максимальной, так как время их срабатывания будет уменьшаться с увеличением кратности нагрузки в этот момент. Таким образом, такие приборы является идеальными для защиты от тока перегрузки

Здесь стоит добавить, что чем более кратковременна нагрузка, тем больших значений она может достигать. Исходя из этого становится понятно, в чем заключается основное преимущество некоторых приборов. Степень защиты аппаратов с «зависимой характеристикой» в данном случае является максимальной, так как время их срабатывания будет уменьшаться с увеличением кратности нагрузки в этот момент. Таким образом, такие приборы является идеальными для защиты от тока перегрузки.

Если подвести небольшой итог, то можно сказать следующее. Для защиты от короткого замыкания должен быть выбран безынерционный аппарат, который будет настроен на срабатывание тока, который значительно выше пускового значения. Для защиты от перегрузки, наоборот, коммутационный аппарат защиты должен обладать инерцией, а также зависимой характеристикой. Он должен быть подобран таким образом, чтобы он не срабатывал за то время, пока происходит нормальный пуск электрического устройства.

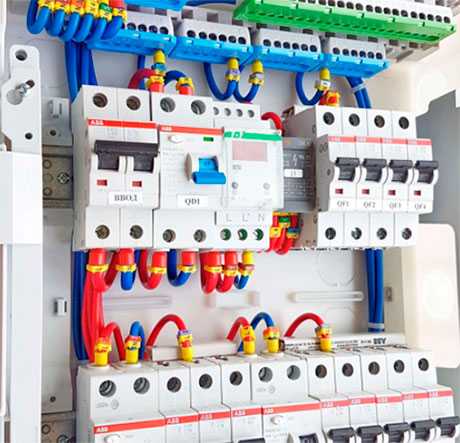

Полная селективность между модульными автоматическими выключателями

Как правило, специалисты решают задачу согласования рабочих характеристик модульных автоматических выключателей со стороны питания и нагрузки, используя токовый метод. Он основан на выборе аппаратов защиты с разными уставками по току, причём более высокие значения должно иметь оборудование на стороне питания. Для подбора автоматических выключателей используются таблицы селективности и специальное программное обеспечение. Но даже такая тщательная проработка схемы позволяет добиться лишь частичной координации рабочих характеристик модульных автоматических выключателей. Полная селективность обеспечивается только в распределительных боксах, где расчётные токи к.з. небольшие, что на самом деле редкость. Как правило, даже в квартирных щитах достигается лишь частичная селективность. Рассмотрим такой пример – в электрическом шкафу установлены автоматические выключатели с характеристикой С. Номинальный ток вводного аппарата – 32А, устройства на отходящей линии – 16А. Нижняя граница зоны срабатывания вводного автомата 5In=5·32=160А. Она же является и верхней границей срабатывания для нижестоящего автомата. 1 Очевидно, что в данном случае полная селективность не обеспечивается.

Часто задача согласованной работы автоматических выключателей со стороны нагрузки и питания во всём диапазоне сверхтоков остаётся нерешённой, что приводит к авариям. «Не так давно в одном крупном банке из-за чайника, случайно включённого в розетку «чистых» сетей 1 , и отсутствия полной селективности в распределительных шкафах были обесточены все компьютеры на этаже, что привело к потере полугодового отчёта», — рассказывает Алексей Азаров, начальник отдела электрических сетей и систем компании «ЭкоПрог».

До недавнего времени полную селективность можно было реализовать, установив в качестве вводного устройства в распределительном щите вместо модульного автоматического выключателя аппарат в литом корпусе. Для указанного оборудования возможны такие способы координации рабочих характеристик, как временной, энергетический и зонный 2 . Но данное решение не всегда целесообразно, так как оно приводит к таким последствиям, как:

• удорожание проекта;
• увеличение занимаемых распределительными шкафами площадей – аппараты в литом корпусе и воздушные автоматические выключатели по своим габаритам значительно превосходят модульное оборудование;
• сложности в установке и эксплуатации (аппараты в литом корпусе оснащаются электронными расцепителями, которые нуждаются в настройке).

«Заменить модульные автоматические выключатели на аппараты защиты другого типа для инженера означает пожертвовать компактностью и единообразием технических решений, а это не всегда возможно, — утверждает Павел Томашёв, инженер по группе изделий компании АББ, лидера в производстве силового оборудования и технологий для электроэнергетики и автоматизации. — Специально для того, чтобы решить проблему обеспечения полной координации между модульными аппаратами защиты, наша компания разработала новый селективный автоматический выключатель серии S750DR. Данное устройство – новинка для нашей страны. Оно представляет решение для достижения согласованности рабочих характеристик, при котором невозможно одновременное отключение вышестоящего и нижестоящего аппаратов. В данном модульном автоматическом выключателе реализован дополнительный токовый путь, благодаря которому обеспечивается задержка срабатывания по времени. Линейка автоматических выключателей S750DR включает в себя аппараты от 0,5 до 63А».

Селективный модульный автоматический выключатель обеспечивает координацию рабочих характеристик аппаратов защиты независимо от напряжения сети. Такой аппарат защиты не требует дополнительного питания для замыкания/размыкания контактов и для выполнения защитной функции, поскольку устройство является электромеханическим.

Принцип селективности для выбора автоматических выключателей и УЗО

Это свойство еще именуют избирательностью. Селективность позволяет надежно эксплуатировать электрохозяйство благодаря правильному подбору защитных устройств. Для любой электрической схемы применяется иерархия автоматов защиты, разделяющие электропроводку с потребителями на определенные участки — электрические цепи, даже когда ток идет от источника к потребителю напрямую, минуя промежуточные звенья. Неисправность в этой самой простой схеме может возникнуть внутри:

• генератора;
• приемника;
• или соединительных проводов.

Каждый из этих случаев требует своего технического решения, которое позволит быстрыми способами надежно выявить и локализовать поврежденный участок.

Селективность определяет правила установки и совместимости защит. Для этого вся система электроснабжения разбивается на отдельные составные участки, делится на зоны с включением в них отключающих аппаратов, реагирующих на появление неисправностей.

Виды селективности

Избирательность бывает:

• абсолютная;
• относительная.

Принцип абсолютной селективности подразумевает отключение возникающих повреждений исключительно в своей зоне. Защиты, выполненные по относительному принципу, реагируют на неисправности своего и соседних участков. Они могут сработать по любому пусковому фактору. Поэтому для исключения ложных отключений их наделяют дополнительными функциями:

• величиной выдержки времени на срабатывание;
• уставками по току, напряжению, частоте, электрическому сопротивлению, направлению мощности или другим параметрам сети.

Селективность по току

Этот вид селективной защиты устанавливается в каждой электрической цепи в её начале. Если в электрической сети, состоящей из этих цепей, происходит короткое замыкание, ток увеличивается соответственно её импедансу. При этом индуктивность ограничивает скорость нарастания тока и существует некоторая минимальная величина его. Эта величина и является порогом срабатывания защиты.

При этом защитные устройства могут сработать и при несколько меньших значениях силы тока, если это необходимо. Но величина тока срабатывания должна находиться в диапазоне значений силы тока, которое будет больше чем при коротком замыкании за пределами области покрытия защиты. Пример токовой защиты цепи с трансформатором, подключенным между кабельными линиями электропередачи, показан на изображении ниже:

Преимуществом избирательности по току является возможность реагирования только на повреждения внутри защищаемой области и в привязке к потребителю, исключая аварии вне защищаемой области. Отличается быстротой срабатывания, небольшой стоимостью и схемотехнической простотой. В этом её преимущество. Недостатком является сложность настройки избирательности последовательно установленных устройств защиты при их расположении в соседних областях из-за похожести параметров процессов, определяемых аварийными ситуациями.

Советуем изучить Для чего делают аварийное освещение в доме

Что будет если не соблюсти селективность автоматов.

Чтобы было понятнее, легче объяснить на примере. Например, случилось короткое замыкание на линии освещения из-за лампочки накаливания. Дальнейшие последствия, если произойдет отключение не на групповом автомате:

• Отключение всех групп автоматов, путем срабатывания вводного. Обесточится вся квартира.
• Возможен выход из строя аппаратуры защиты из-за огромных токов.
• Оплавление изоляции проводов.
• Порча, обгорание патронов люстры, вытекание/нагар на контактах.

Эти последствия будут менее существенными, если разброс по номинальному пропускному току не большой. Я описал худшие варианты.

То есть ваша проводка и аппараты даже если и выдержит, то получит ущерб. Много факторов повлияет на степень повреждений, но в конце концов это будет снижать надежность защиты с каждым таким случаем.

Ток перегрузки, проходящий через автоматы характеристики B, C и D может отличаться в 5-15 раз. Часто на групповые автоматы для освещения ставится характеристика B, как раз для обеспечения быстрого отключения в непредвиденной ситуации и соблюдения селективности.

• A: 1. Ставятся для защиты дорогой микроэлектроники, не имеющей пусковых нагрузок.
• B: Гарантировано отработает при токах в 3-5 больше номинального. Выбор для освещения.
• C: 5-10. Самая распространенная характеристика для домашних проводок.
• D: 10-20. Чаще всего используется для двигателей с большими пусковыми токами.

Основные задачи селективной защиты

Селективность – это процесс, означающий выбор (отбор). Этот термин применим к разным отраслям и направлениям деятельности человека. Например, в химии, при протекании химических реакций, ведут речь об индексе селективности. При этом рассматривают избирательность химических превращений.

Что касается человека, то его восприятие окружающего мира, выбор информации, а также её запоминание носят избирательный характер.

Что же такое селективность в электрике, и для чего она нужна?

К задачам электрической селективной защиты относятся:

• гарантия безопасности оборудования и обслуживающего персонала;
• моментальное установление места повреждения и отключение только неисправного участка;
• уменьшение отрицательных результатов влияния аварии на другие узлы и части электроприборов;
• минимизация повреждений на неисправном участке;
• гарантирование максимальной беспрерывности работы электросистемы;
• достижение простоты эксплуатирования электрического оборудования.

К тому же селективность снижает последствия коротких замыканий и нагрузку на устройство.

Расчет селективности автоматов

Устройства защиты — это в большинстве случаев не какие-то хитрые приборы, а стандартные и хорошо знакомые всем автовыключатели. Чтобы обеспечить им верную селективность, нужно просто верно подобрать натройки параметров. Работа таких агрегатов базируется на следующем условии:

Iс.о.послед ≥ Kн.о.* I к.пред., где:

• Iс.о.послед — ток, при котором защита начинает действовать;
• I к.пред. — ток короткого замыкания в конце защитной зоны;
• Kн.о. — коэффициент надежности, который зависит от ряда настроек.

Вычислить селективность при управлении приборов по времени можно, используя такую схему:

tс.о.послед ≥ tк.пред.+ ∆t, где:

• tс.о.послед и tк.пред. — временные интервалы, через которые срабатывают отсечки автоматов в порядке близости к источнику питания;
• ∆t — временная ступень селективности.

Принцип действия селективного модульного автоматического выключателя

Рис. 2. Схема внутреннего устройства селективного автоматического выключателя

Рассмотрим схему внутреннего устройства селективного модульного автоматического выключателя, представленную на рис. 1. На иллюстрации видны два токовых пути. Один из них — основной, состоит из тех же элементов, что и в обычном автоматическом выключателе: электромагнитной катушки (мгновенный расцепитель), биметаллической пластины (расцепитель перегрузки) и блока основных контактов. Второй — токовый путь, реализованный в аппаратах S750DR, получил название дополнительного. Он состоит из изолирующих контактов, селективного биметалла и резистора.

Ознакомимся с принципом действия селективного модульного автоматического выключателя на практике. В системе, где в качестве вводного устройства используется селективный модульный автоматический выключатель, а в качестве нижестоящего аппарата – обычный автомат, короткое замыкание может произойти в линии нагрузки или между вводным и отходящим устройствами.

1. Короткое замыкание в линии нагрузки

В момент аварии сработают расцепители аппарата со стороны нагрузки и основного токового пути автоматического выключателя со стороны питания. Однако при этом ток продолжит протекать по дополнительному контуру вводного устройства. Так как аппарат со стороны нагрузки сработал (например, время срабатывания автомата S200 от АББ около 5-8 мс) и отключил повреждённый участок цепи, пружина снова замкнёт блок контактов в основном пути селективного автоматического выключателя. Таким образом, обеспечивается непрерывное протекание тока и бесперебойность питания нагрузок.

2. Короткое замыкание между вводным и отходящим аппаратами защиты

В момент аварии так же, как и в предыдущем варианте, размыкаются контакты селективного аппарата. Далее, поскольку авария не устранена, селективный биметалл с небольшой задержкой по времени размыкает контакты в дополнительном токовом пути и блокирует пружину. Разомкнутыми остаются и основной, и вторичный контур, что и обеспечивает защиту от к.з.

Пуэ селективность автоматических выключателей

» Разное » Пуэ селективность автоматических выключателей

instrument.guru > Электричество > Принцип работы селективности автоматических выключателей

Селективность в области электрики является одним из основополагающих понятий. Она представляет собой защиту электрических устройств от поломок или каких-либо отклонений в работе. С помощью данной функции автоматы работают дольше, повышается уровень безопасности.

• Что такое селективность в области электрики?
• Типы селективности электрических приборов
• Таблица селективности
• Расчёт селективности
• Карта селективности
• Селективность автоматов ПУЭ
• Принцип селективности для выбора выключателей

Что такое селективность в области электрики?

Селективность или избирательность – особенность релейной защиты, которая определяется умением находить неисправный элемент всей электрической системы и выключать именно его. Защита может быть двух видов: абсолютная и относительная, в зависимости от отключения участков. В первом случае более точно срабатывают предохранители на том участке, где произошло замыкание или поломка. Второй тип селективности заставляет отключаться автоматы, которые находятся выше, если защита других не вступила в действие по каким-либо причинам.

Типы селективности электрических приборов

Классификацию защиты электрических устройств можно представить в различии схем подключения:

• Полная. Если несколько приборов подключены последовательно, то на неисправность быстрее реагирует тот, что находится ближе к зоне аварии.
• Частичная. Принцип действия селективности автоматов аналогичен с полной, но существует ограничение величины тока.
• Временная. Такого рода избирательность предполагает разное время выдержки автоматов с одинаковыми характеристиками на срабатывание в случае поломки. Эта защита предназначена для того, чтобы подстраховать автоматы по скорости выключения. Например: первый начинает действовать спустя 0,2 сек, второй – 0,4 сек и т. д.
• Токовая. Принцип работы селективности тот же, что и у временной, но в этом случае параметром выступает максимальная токовая отметка. Выставляются определённые значения в порядке убывания от источника питания до объекта нагрузки. Например, при вводе 28 А., к розеткам 18 А и 12 – к свету.
• Времятоковая. Одна из самых сложных систем по защите от неисправностей. Аппараты подразделяются на четыре различные группы: A, B, C и D, каждая из которых реагирует на ток. В этом случае сложно составить схему защиты автоматических выключателей при коротком замыкании. Наиболее эффективна защита будет при первой группе А. Её используют в основном для электронных цепей. Наибольшую популярность и распространённость получили аппараты типа С, однако следует серьёзно отнестись к их установке.
• Зонная. Этот способ защиты используется чаще всего в промышленности, так как он является дорогостоящим и довольно сложным. За работой электрической сети следят специальные приборы. При достижении установленного значения все данные передаются в центр контроля, где выбирается аппарат для выключения. Селективность этого вида предполагает наличие специальных электронных расцепителей. Они действуют следующим образом: при обнаружении какого-либо нарушения аппарат, расположенный ниже, подаёт сигнал другому автомату, который находится выше. Если в течение 1 секунды не сработает первое устройство, включится второе.
• Энергетическая. Здесь автоматы действуют очень быстро, благодаря чему ток короткого замыкания не успевает достичь максимального значения.

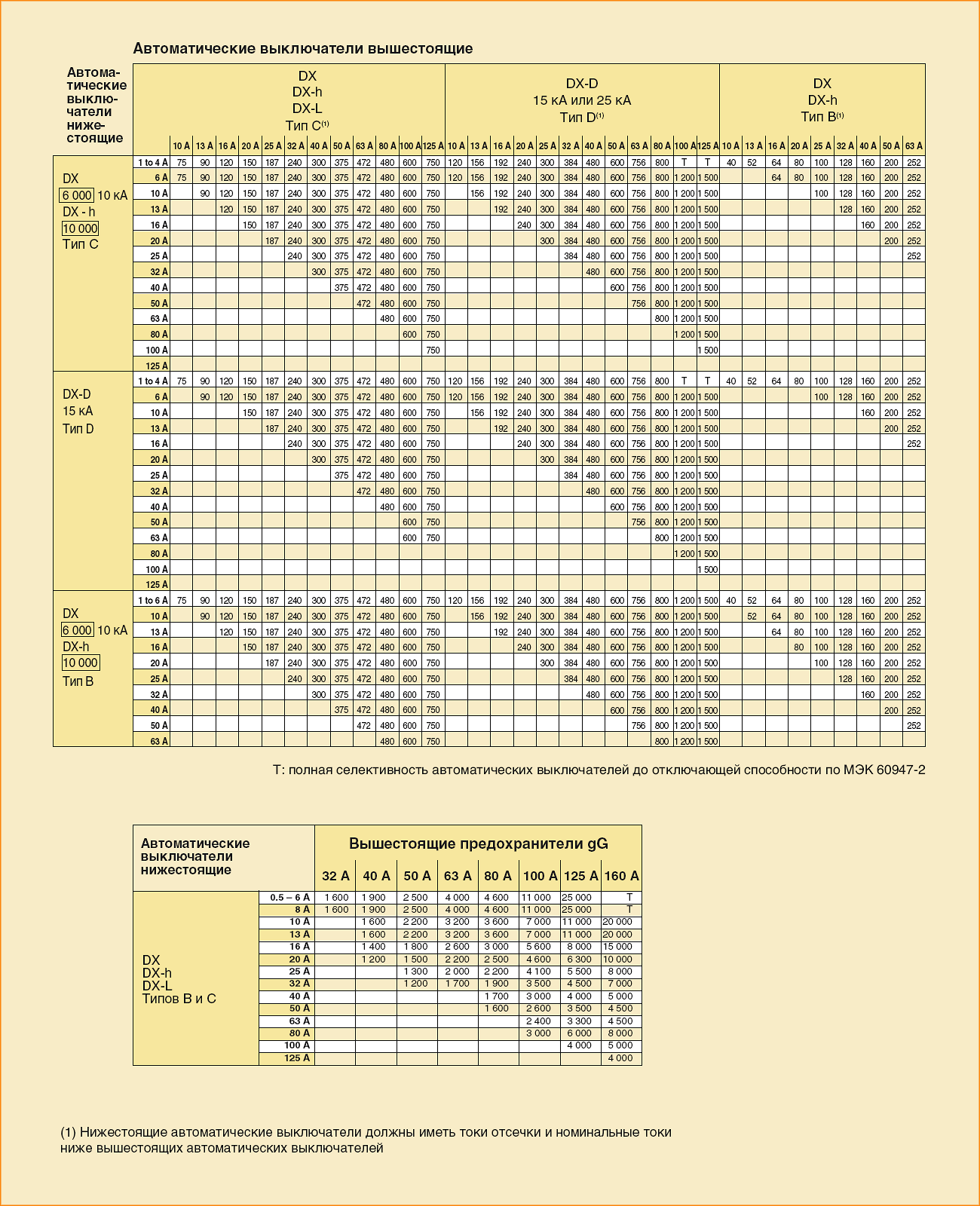

Таблица селективности

Защита автоматических выключателей исправно работает обычно при маленьких перегрузках. При коротком замыкании сформировать селективность намного тяжелей. Для таких целей существует таблица селективности, которая позволяет генерировать связки с избирательностью вступления в действие. Один расчёт предназначен для одного вида аппарата. Ниже представлен пример такой таблицы, который также можно найти на интернет-сайтах производителей автоматов.

Расчёт селективности

Чаще всего защитными устройствами выступают обыкновенные автоматические выключатели. Их селективность обеспечивается с помощью верного выбора и настроек параметров. Принцип работы таких выключателей обусловлен выполнением следующего условия:

• Iс.о.послед ≥ Kн.о.* I к.пред., где: — Iс.о.послед — ток, при котором вступает в действие защита;
• — I к.пред. — ток короткого замыкания в конце зоны действия защиты;
• — Kн.о. — коэффициент надёжности, зависящий от параметров.

Принцип работы селективности автоматических выключателей

instrument.guru > Электричество > Принцип работы селективности автоматических выключателей

Селективность в области электрики является одним из основополагающих понятий. Она представляет собой защиту электрических устройств от поломок или каких-либо отклонений в работе. С помощью данной функции автоматы работают дольше, повышается уровень безопасности.

• Что такое селективность в области электрики?
• Типы селективности электрических приборов
• Таблица селективности
• Расчёт селективности
• Карта селективности
• Селективность автоматов ПУЭ
• Принцип селективности для выбора выключателей
