Концевой выключатель

Какие бывают концевые выключатели и для чего используются: классификация и описание работы

Концевые выключатели, также именуемые как путевые коммутаторы, нужны для сборки схем управления электрооборудования или сигнальных устройств.

Еще такие аппараты используются при проектировании систем, которые периодически тестируются на работоспособность.

Элемент устанавливается непосредственно на корпус в точке контроля параметров движения частей конструкции.

Для правильного применения концевого выключателя важно знать его функционал, классификацию и принцип работы каждого типа. Далее в статье мы расскажем об этом

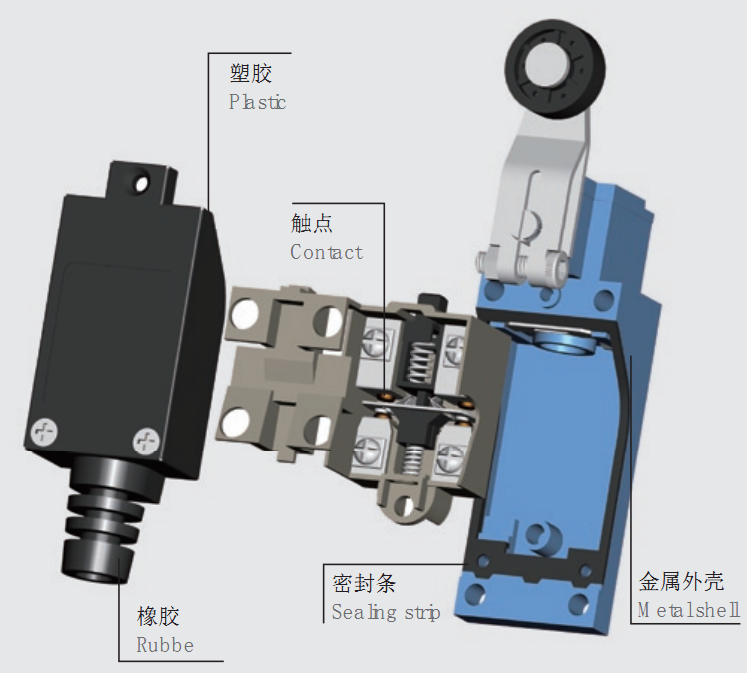

Составные части концевого выключателя

Концевой выключатель состоит из таких элементов:

  • панель;
  • каркас;
  • контактные элементы;
  • управляющая головка.

Предлагаем посмотреть следующее видео, в котором показаны составные элементы концевого выключателя.

Виды концевых выключателей

Знание основных видов поможет правильно подобрать соответствующий концевой выключатель для конкретного случая. Все коммутаторы имеют такую классификацию:

  1. Бесконтактные. Датчик срабатывает на приближение указанного металлического или неметаллического тела, заданного в настройках.
  2. Механические. Данный тип реагирует на непосредственный контакт с чувствительной частью выключателя. В результате цепь замыкается или разрывается, получая соответствующую команду.
  3. Магнитные или герметичные контакты. Принцип действия основан на воздействии магнитом при заданном расстоянии.

Герконы также имеют свою классификацию:

  1. Индуктивные. Концевой выключатель реагирует на наличие металлического элемента. В момент срабатывания значение сопротивление материала увеличивается, уменьшая при этом силу тока, что приводит к размыканию цепи. Размерный ряд имеет большое количество значений, поэтому подбор нужного элемента не требует особых усилий.
  2. Емкостные срабатывают на человеческое тело. Во время приближения возрастает емкость, что и дает команду для импульсов. Чем меньше расстояние к человеку, тем меньше амплитуда и емкость возрастает. Ключевым узлом является панель, которая подключена к конденсатору.
  3. Ультразвуковые. В составе аппарата есть элементы, воспроизводящие звук. При срабатывании концевого устройства генерируется звуковая дорожка, к которой нечувствительно человеческое ухо.
  4. Оптические датчики состоят из чувствительных светодиодов и транзисторов. Когда длина луча становится короткой, срабатывает устройство.

Далее наглядно представлено несколько разновидностей концевого устройства:

Принцип работы

Каждый коммутатор имеет свой алгоритм срабатывания и пуска. Когда концевик срабатывает при взаимодействии с замыкающим элементом, электрический контур разрывается.

Одним из главных условий является безотказная работа всех элементов цепи. На надежность срабатывания не должны влиять параметры сети и вид аппарата.

При реагировании коммутатора на воздействие создается сигнал. Данное явление свидетельствует о неисправности в цепи. Такой аппарат служит автоматическим выключателем.

Использование концевых выключателей

Знание областей применения устройств также необходимо. Каждому виду концевиков свойственны свои особенности применения в разных отраслях.

По принципу применения существует два типа:

  1. Функциональные. Используются для управления электроприборами. Простой пример — холодильник. Лампочка освещения работает только при открытой двери.
  2. Защитные. Датчики предохраняют от ошибочных действий. Как пример можно привести лифт, который не начнет движения, пока не закроются двери.

В повседневной жизни мы не обращаем внимание на количество применяемых концевых:

  • в машиностроении и транспорте;
  • в бытовых электроприборах;
  • дизайн интерьера и мебель;
  • на промышленных предприятиях.

Коммутационные элементы упрощают много процессов и делают их безопасными. Но установкой и настройкой концевых аппаратов должны заниматься только профессионалы.

Концевые устройства делают эксплуатацию электротехники комфортной. Верим, что вы получили много актуальной и необходимой информации из нашей статьи.

В. Какие бывают типы концевых выключателей?

Ans: Концевые выключатели классифицируются по движению рычага и типу исполнительного механизма.

Концевые выключатели классифицируются по исполнительному механизму на: — Тип рычага и тип поршня. В зависимости от типа движения концевые выключатели подразделяются на тип вращательного движения и тип линейного движения.

Тип рычага: К переключателю с исполнительным механизмом рычажного типа прикреплен рычаг. Когда движущиеся механизмы или оборудование входят в контакт с рычагом, они толкают рычаг, который, в свою очередь, подключает или отключает электрическую цепь. Место контакта рычага с механизмом обычно имеет ролик. Рычаг также снабжен механизмом возврата, чтобы вернуть рычаг в исходное положение после того, как механизмы / оборудование сняты с этого положения. Обычно он используется в подъемных кранах, подъемниках и т. Д.

Рычажный концевой выключательИзображение Фото: anandcontrols.in

Тип плунжера: С другой стороны, концевой выключатель нажимного или плунжерного типа срабатывает, когда машины или оборудование нажимают на кнопку, предусмотренную в концевом выключателе. Это наиболее распространенный тип концевого выключателя, который можно установить на двери автомобиля или холодильника. Типичный концевой выключатель нажимного типа показан ниже.

Концевой выключатель нажимного типаИзображение Фото: Instrumentationtools.com

Концевой выключатель поворотного движения: Концевой выключатель вращательного движения обычно крепится к вращающемуся устройству, такому как электрический двигатель. Он обнаруживает вращательное движение вала или подключенного к нему устройства. При достижении заданного числа оборотов или, в других случаях, заданных углов поворота срабатывает концевой выключатель. Обычно они используются для вращения, например, при подъеме крана, или в тех случаях, когда линейное движение преобразуется во вращательное движение.

Поворотный концевой выключатель движенияИзображение Фото: Instrumentationtools.com

Концевой выключатель линейного движения: Наиболее распространенный тип концевых выключателей, используемых в промышленности, — это концевые выключатели линейного перемещения. Они обнаруживают линейное движение оборудования или механизмов и находят широкое применение в упаковке, производстве, управлении двигателями и других потребительских приложениях.

Последние версии в области машиностроения

Особенности конструкции концевого выключателя с роликом

Конструкция такого типа — это один из вариантов реализации кнопочного типа, только с видоизмененной кнопкой. Установка ролика позволяет значительно расширить функциональные возможности устройства. Если нажатие на кнопку может осуществляться только в осевом направлении, то ролик отреагирует на любое воздействие — осевое или по касательной, главное, чтобы вектор этого воздействия находился в плоскости вращения.

Устройство концевого ввыключателя

Подпружиненный шток, на котором установлен ролик, является подвижным элементом, на котором установлены две пары контактов — нормально замкнутые и нормально разомкнутые. При нажатии одна пара размыкается, а другая — замыкается. Эту конструкцию принято называть плунжерным типом КВ.

Концевой выключатель типа плунжер-ролик

Применяется преимущественно на подъемных механизмах, устройствах с вертикальным перемещением подвижных частей. Для горизонтальных элементов используется ограниченно, только при гарантии точности воздействия и ограниченности усилия.

Существуют рычажные роликовые конструкции. Ролик установлен на поворотном рычаге, который, поворачиваясь, замыкает контактную группу внутри корпуса. Такая конструкция удобна в механизмах, где невозможно точно настроить силу и диапазон контакта с движущимся элементом из-за большой инерции, вибрации, неравномерного движения.

Рычажный концевой выключатель

Опасность разрушения подобного устройства при слишком резком или интенсивном контакте значительно меньше, чем при использовании концевого выключателя плунжерного типа. Их принято устанавливать на массивных и габаритных движущихся элементах, обладающих повышенной инерцией — лифтах, эскалаторах, вагонетках, шахтных подъемниках, откатных воротах ангаров и т.п. Иногда подобные конструкции называют путевыми выключателями, поскольку они обладают способностью срабатывать от воздействия подвижных элементов, проезжающих без остановки.

Есть модели КВ с регулируемой длиной рычага. Они допускают изменение длины опоры ролика, что расширяет возможности и сферу применения устройства.

Концевой роликовый выключатель с регулируемым рычагом

Также существуют конструкции, где рычаг добавлен в качестве дополнительного элемента, увеличивающего безопасность. Если его отвинтить, КВ приобретает вид обычного кнопочного устройства. Большинство микровыключателей имеют такую конструкцию.

Микровыключатели

Основы

Для включения магнитных пускателей и контакторов используют кнопочные посты. Это устройства, в которых есть 2 или 3 кнопки типа «Пуск» и «СТОП» или «Вперёд», «Назад» и «СТОП», есть и другие менее распространённые варианты. Кнопки эти представляют собой кнопку без фиксации с нормально-замкнутой и нормально разомкнутой парой контактов.

Пускатели и контакторы – это электромагнитные коммутационные приборы. Чтобы его силовые контакты замкнулись, нужно подать напряжение на катушку. Она притянет сердечник (якорь) на котором закреплены контакты (конструкция может различаться). Когда вы снимите напряжение с катушки – прибор отключится, и его силовые контакты разомкнуться.

Кроме силовых в этих приборах есть блок-контакты (обычно несколько их групп). Они не способны выдерживать большую нагрузку, а предназначены для реализации схемы самоподхвата и индикаций. Дело в том, что если просто через кнопочный пост подать напряжение на катушку – аппарат включится, но когда вы отпустите кнопку – сразу же отключится. Это нужно, например, в лебёдках и других грузоподъемных механизмах, но не в цепях, которые работают длительное время без остановок, как свет и электродвигатели вентиляционных систем.

Чтобы этого избежать и нужна схема самоподхвата – нормально-разомкнутый блок контакт подключают параллельно кнопкам «ПУСК» на кнопочном посту.

Обычно такие коммутационные аппараты используют для подключения к сети электроприборов большой мощности: тэнов, двигателей или как в нашем случае больших осветительных установок.

Что такое концевой выключатель

Концевым называется конечный выключатель, который устанавливается в системе управления формирования сигнала, дающего разрешение на дальнейшую работу схемы. Он, как правило, имеет несколько пар контактов (открытых и закрытых). Но существуют и бесконтактные концевики, которые состоят из инфракрасного светодиода и фотоэлемента, расположенных друг напротив друга.

Устройство

Выключатель концевой состоит из подвижных контактных элементов и неподвижных. Он имеет металлический корпус, в котором установлен весь механизм. Устройство выключателя приведено на схеме ниже.

Механический концевой выключатель (конструктивная часть)

Основным параметром концевиков является свободный ход штока выключателя, который в зависимости от модификации составляет 0,5-2,7 мм. Рабочий ход выключателей измеряется миллиметрами. Поэтому устройства могут использоваться с применением дополнительного рычага, который оснащается небольшим роликом.

Принцип работы

Рассмотрим принцип работы на примере схемы автомобильного концевика. При механическом воздействии любой из двери на ролик подвижного штока контакт замыкается, вследствие этого зажигается лампа салонного плафона. Диоды на электросхеме установлены от обратных токов.

Принципиальная схема включения плафона автомобиля через концевые выключатели

Применение

Концевые выключатели применяются:

  • в мебельной продукции;
  • в автомобилестроении;
  • в быту и бытовой технике;
  • на производстве.

Назначение устройства концевых выключателей

Концевые выключатели служат также дополнительными приборами безопасности при работе с кранами.

Данные приборы используют для предотвращения столкновения крана с тупиковыми упорами, что может привести к выезду крана за пути и его падению.

Также бывает, что крановщик отвлекается и не успевает отключить контроллер или контроллер оказывается неисправным. В таких ситуациях, в случае приближения механизма к крайнему допустимому положению, концевые выключатели автоматически отключают электродвигатели крана.

Срабатывание концевой защиты не препятствует включению электродвигателя в целях движения крана в обратную сторону.

Для мостовых электрических кранов используются концевые выключатели, обеспечивающие ограничение хода механизмов подъема, передвижения тележки тали и передвижения моста.

Как правило, на всех талях по умолчанию установлены концевые выключатели на подъем.

Что же касается остальных, то они устанавливаются опционально. Чем больше их установлено, тем безопаснее работа крана и его сохранность.

Возможно использование двух типов концевых выключателей кранов.

Самый распространённый из них — это кулачковый концевой выключатель. Он устанавливается на концевые тележки крана с одной стороны, или с обоих, в зависимости от потребностей клиента. Его конструкция предусматривает рычаг. При его установке определяется крайнее положение крана на крановых путях, и в этих положениях устанавливаются отключающие линейки.

Как правило, они изготавливаются из профиля металлического уголка. В том случае, когда кран достигает крайнего допустимого положения, рычаг концевого выключателя упирается в уголок и переключается, тем самым размыкая контакты. В таком положении контактная система находится до тех пор, пока рычаг находится в переключенном положении. Как только механизм начинает перемещаться в противоположную сторону и рычаг освобождается, пружина быстро возвращает выключатель в исходное положение.

Также могут использоваться двухпозиционные концевые выключатели. Как правило, их применяют для дополнительной безопасности. Принцип такой же, что и у обычных концевых выключателей, с одним лишь небольшим отличием.

При их использовании на крановые пути с каждого края устанавливаются два крайних положения, другими словами два уголка. При переключении об первый уголок движение крана не прекращается, а замедляется на заданную скорость.

При достижении же самого крайнего положения происходит еще одно переключение концевика и полная остановка крана. Как мы отметили ранее, движение крана в обратном направлении не отключается. При обратном движении концевик возвращается в обратное положение и кран вновь начинает двигаться с малой заданной скоростью. При достижении первого уголка выключатель переключается в свое исходное положение, возвращая крану возможность перемешаться с его обычной скоростью. Данный тип концевого выключателя также используется, если требуется определенная скорость крана в определенных промежутках кранового пути.

В зависимости от назначения и мощности электродвигателя различают два вида концевой защиты: отключением главного тока или тока цепи управления.

Первый вид концевой защиты применяют при малой мощности двигателя или сравнительно редком срабатывании концевой защиты. Чаще всего прибегают к концевой защите отключением тока управления, так как при этом можно использовать концевые выключатели небольших габаритов, обеспечивающие защиту электродвигателей любой мощности.

Срабатывание концевой защиты не должно препятствовать включению электродвигателя в целях движения механизма в обратную сторону.

Завод кранов UNIQ CRANE. С 2011 года производим краны. Качественно, быстро и надёжно.

UNIQ CRANE – производственная компания с высокими стандартами. Мы предлагаем комплексные решения в области грузоподъёмного оборудования, начиная от разработки проектной документации и заканчивая сдачей кранов в эксплуатацию.

голоса

Рейтинг статьи

Устройство конечных выключателей

Конструкция любого такого устройства состоит из:

Корпуса. Он может быть выполнен из диэлектрического или токопроводящего материала, в зависимости от исполнения. Подвижной части с помощью воздействия, на которую происходит нажатие на контактную группу. Отсутствует подвижной механизм в герконах и бесконтактных концевых аппаратах. Контактная часть. Может содержать как замыкающие (нормально открытые), так и размыкающие (нормально закрытые) контакты

При выборе концевого выключателя стоит обратить внимание на напряжение и ток, который будет протекать по контактам. Так как от этого напрямую зависит продолжительность исправной работы выключателя

Это зависит от управления какими механизмами он предназначен.

Это зависит от управления какими механизмами он предназначен.

Механические

Механические концевые выключатели бывают разной конструкции, которая и определяет область их применения.

Основные их виды:

Чаще всего они применяются, конечно же, в производственных целях, металлургии, машиностроении, строительстве. Зачастую они оснащены резиновым уплотнителем и содержат группу контактов в которые входят и замыкающие и размыкающие.

Одна из разновидностей такого рода концевиков называются микровыключатели и принцип действия их аналогичен с обычными. Вот только размеры и токи значительно меньше. Рабочий ход такого элементы измеряется миллиметрами, и поэтому они применяются с использованием дополнительного рычага, который может быть оснащён небольшим роликом. Поэтому установка его потребует тщательной настройки срабатывания.

Бесконтактные

Все эти устройства бесконтактной коммутации делятся на:

  • Емкостные — основаны на взаимодействии с человеческим телом. Дело в том что когда человек приближается к нему то возникает электрическая ёмкость в результате которой, приводится в действие контур мультивибратора, установленный внутри концевика. Чем ближе приближается человеческое тело тем больше ёмкость и ниже частота импульса. Такой элемент обладает большой чувствительностью. Основную функцию выполняет пластина, плотно присоединенная к конденсатору.
  • Индуктивные — это электронный бесконтактный выключатель отзывается на передвижение магнитного материала. В зависимости от этого такой датчик оснащён металлическим или же немагнитным сердечником. При приближении или отдалении объекта, на который настроено срабатывание, он вырабатывает электрические импульсы, которые обрабатываются пороговым элементом, и даётся сигнал на закрытие или открытие ключа.
  • Оптические — это особая разновидность концевых выключателей, которая оснащена инфракрасным светодиодом и специальным транзистором, улавливающим этот сигнал (фототранзистором). Оптический элемент работает вне зависимости от естественного освещения. При прерывании луча светодиода фотоэлемент будет закрываться, тем самым выключая исполнительный механизм, в схему которого он подключен.
  • Ультразвуковые. Здесь применяются уже кварцевые звуковые излучающие элементы. Они также могут применяться как датчики движения или объёма. При появлении в радиусе его действия меняется амплитуда звукового сигнала определённой частоты, зачастую неслышной человеческому уху.

На базе этих выключателей изготавливаются всевозможные датчики контроля сыпучих и жидких материалов, дозаторов и т. д.

Магнитные

Электромагнитный концевой выключатель (герконовый) реагирует на постоянное магнитное поле. Содержит зачастую один

Автомобильные

Такие применяемые в автомобилях устройства применяются зачастую для схем освещения и сигнализации. По большому счёту это механический конечный выключатель. Конструктивно он выполнен с одним выводом, на который подключается положительный потенциал. Отрицательная клемма считается корпусом, зажимаемым к металлическому элементу кузова машины.

При этом нужно следить чтобы часть кузова где устанавливается концевик была зачищена от краски.

Зачастую оснащён несколькими группами размыкающих и замыкающих контактов.

Пневматические

Пневматический концевой выключатель — это устройство, которое может останавливать подачу сжатого воздуха или другого газа за счёт нажатия на управляющую кнопку или рычаг. При этом существует ещё одна разновидность данных выключателей, которая срабатывает при достижении определённого давления в системе.

Хотелось бы напомнить что подключать или отключать концевые выключатели к электрической схеме стоит при полностью снятом напряжении. После чего указателем напряжения убедится в его отсутствие, а металлические корпуса нужно обязательно заземлять.

Что такое концевой выключатель

Концевым называется конечный выключатель, который устанавливается в системе управления формирования сигнала, дающего разрешение на дальнейшую работу схемы. Он, как правило, имеет несколько пар контактов (открытых и закрытых). Но существуют и бесконтактные концевики, которые состоят из инфракрасного светодиода и фотоэлемента, расположенных друг напротив друга.

Устройство

Выключатель концевой состоит из подвижных контактных элементов и неподвижных. Он имеет металлический корпус, в котором установлен весь механизм. Устройство выключателя приведено на схеме ниже.

Механический концевой выключатель (конструктивная часть)

Основным параметром концевиков является свободный ход штока выключателя, который в зависимости от модификации составляет 0,5-2,7 мм. Рабочий ход выключателей измеряется миллиметрами. Поэтому устройства могут использоваться с применением дополнительного рычага, который оснащается небольшим роликом.

Принцип работы

Рассмотрим принцип работы на примере схемы автомобильного концевика. При механическом воздействии любой из двери на ролик подвижного штока контакт замыкается, вследствие этого зажигается лампа салонного плафона. Диоды на электросхеме установлены от обратных токов.

Принципиальная схема включения плафона автомобиля через концевые выключатели

Применение

Концевые выключатели применяются:

  • в мебельной продукции;
  • в автомобилестроении;
  • в быту и бытовой технике;
  • на производстве.

Концевые выключатели подразделяются на следующие виды:

  • механические;
  • бесконтактные;
  • герконовые;
  • ультразвуковые;
  • емкостные;
  • сенсорные (оптические);
  • индуктивные.

Механические

Механические концевики являются основным видом выключателей в строительстве, а также производстве и металлургии. Наличие резиновых уплотнений на контактной группе является защитой устройств от пыли и грязи.

Механические выключатели бывают:

Бесконтактные

Бесконтактные концевики работают на транзисторном ключе, который обладает небольшим сопротивлением. К преимуществам таких устройств можно отнести отсутствие подгорания контактов, а также компактность.

Ультразвуковые

Ультразвуковые автоматические выключатели применяются в качестве датчиков объема и движения, основаны на специальных кварцевых элементах. Приборы выдерживают небольшие нагрузки в цепи, как например, от мотора привода штор или низковольтной аппаратуры.

Ультразвуковой концевой выключатель

Емкостные

Такие выключатели срабатывают в случае изменения электрической емкости, созданной человеком. При приближении к устройству возникает электроемкость, которая активизирует устройство мультивибратора, находящегося в концевике. Чем ближе подходит человек, тем больше емкость и меньше частота импульса. Основой механизма является пластина конденсатора.

В ниже приведенном видео рассмотрены емкостные концевики. Снято каналом chipdip.

Сенсорные (оптические)

Устройство сенсорных выключателей имеет инфракрасный светодиод и фототранзистор. Диод, управляя подаваемым импульсом, дает возможность цепи открывать фототранзистор. Такие устройства могут широко использоваться на ЧПУ.

Индуктивные

Индуктивные концевики работают в заданном диапазоне электромагнитного поля. Датчик, который вышел из зоны действия магнитного поля, подает импульс на включение прибора.

Область применения концевых выключателей

Концевые выключатели используются в разных сферах человеческой деятельности:

  • Бытовая техника. Подсветка холодильников, защита от запуска выполнения функций при открытой крышке или снятом кожухе, прочие варианты.
  • Автомобилестроение. Включение света в салоне при открывании дверей, оповещение о незакрытых дверях.
  • Мебель. Подсветка при открывании дверок.
  • Производство. Решение большого количества задач.


Концевые выключатели

Наиболее обширной областью применения КВ следует считать промышленность. Они используются практически во всех технологических линиях, на работе КВ построена любая автоматическая производственная линия. Концевики обеспечивают безопасность работников, выполняют аварийное отключение оборудования, запускают системы экстренного дымоудаления, пожаротушения, вентиляции и прочие виды защитных комплексов.

Кроме этого, КВ активно применяются в технологических цехах для выполнения различных функций в составе автоматизированных линий, в качестве элементов защиты отдельных станков или агрегатов. Используются как ограничители диапазона перемещения разных деталей, створок, при подъеме грузов на определенную высоту.

Нередко КВ используются как аварийные устройства, обеспечивающие ручную остановку (например, на конвейерных линиях вдоль эстакады проходит трос, соединенный с концевиком, потянув за который можно в экстренном порядке остановить конвейер). Перечислить все варианты применения концевых выключателей крайне сложно, поскольку они распространены весьма широко и задействованы практически во всех промышленных линиях.

Краткая характеристика некоторых подвидов

Конструкцию конечных механических выключателей определяет сфера их применения. Чаще всего это:

  • Строительство;
  • Машиностроение;
  • Металлургия.
  • Различные цели производства, требующие автоматического контроля.

В основном они изготовляются таких видов:

  • Роликовые
  • Рычаговые;
  • Поплавковые;
  • Кнопочные.

Микровыключатели

Микровыключатели являются разновидностью механических концевиков. Применяются в основном в электронике и бытовых приборах. Но можно их эффективно применять в домашних условиях: поставить на дверь, чтобы при открытии ее зажигался свет или включалась вытяжка.

Требуют особой тщательности в настройке срабатывания, так как ход их подвижной части исчисляется в миллиметрах.

Бесконтактные выключатели имеют свою разновидность:

Используются в качестве датчиков объема и движения. В конструкции – специальные звуковые кварцевые элементы.

Сенсорные (оптические)

В конструкции предусмотрен специальный инфракрасный светодиод и фототранзистор. Работает при любом освещении. Когда луч светодиода прерывается, срабатывает фотоэлемент, отключается-включается рабочий механизм.

Индуктивные

Реагирует на электромагнитные поля при приближении-отдалении. Срабатывает, когда удовлетворяются настройки: механизм попадает в зону воздействия или выходит за ее пределы.

На основе бесконтактных коммуникационных устройств изготовляются различные полезные высокочувствительные датчики, широко применяемые в процессе автоматизации производственных процессов. Контроль, дозировка жидких и сыпучих материалов – основная сфера их применения.

Чтобы понять, в каком месте нужно установить концевой выключатель нужно тщательно изучить особенности механизма, работу которого нужно контролировать.

Перед приобретением устройства и всех комплектующих нужно обязательно проконсультироваться со специалистом, чтобы понять, какой вид, модель подойдет лучше для конкретных целей.

Чтобы ни переплачивать, ни покупать то, что не нужно, важно понять для чего приобретается концевой выключатель, что он будет ограничивать, какой прибор включать – отключать. Правильный выбор, грамотное подключение – залог долгой работы!. Источник

Источник

Концевой выключатель — устройство прибора и принцип действия

Для контроля и ограничения движения различных механизмов используется концевой выключатель.

Он должен обладать следующими характеристиками: надежность срабатывания, безопасность для людей и приборов, высокая наработка на отказ.

Существует большое количество разновидностей этих выключателей: механические, магнитные, индуктивные. Каждая группа делится на подгруппы. Все зависит от того, где будет применяться тот или иной прибор.

Назначение концевого выключателя

Коммутация электрических цепей переменного тока 220В может осуществляться при помощи концевых выключателей.

Действие устройств и их срабатывание обусловлено контактным соприкосновением конечных частей подвижных элементов пневмопривода, состоящие из трубопроводной арматуры двухпозиционного типа.

Кроме этого, они могут использоваться в качестве концевых выключателей, выполняющих действие датчика положения в других устройствах, в системах, которые применяются в промышленной автоматике.

Устройство и работа выключателя КВ-1, КВ-2

Принцип работы устройств КВ-1 (однопозиционного, двухканального), КВ-2 (двухпозиционного, одноканального) линейного перемещения – концевых выключателей заключается в использовании постоянным магнитом печатной платы с двумя герконами, они используются в качестве главных, коммутирующих электрическую цепь – элементов.

Кроме платы в корпусе «концевика», устройство концевого выключателя содержит клеммную колодку, в главном (первом) корпусе есть два глухих отверстия, в которых ходит шток, для КВ-02 – 2 штока. На штоке крепиться постоянный магнит, магнитопровод и пружина возвратного действия.

Действие штока возвратно-поступательное, с его помощью магнит перемещается и осуществляет замыкание – размыкание контактов.

Рис. №1. Фото конечного выключателя КВ-01, КВ-02.

Рис. №3. Чертеж конечного выключателя КВ-1 с указанием габаритных и установочных размеров КВ-01 и с местоположением в конструкции кабельного ввода.

Концевой выключатель КВ-04

Конструкция КВ-04 (двухпозиционного, одноканального, поворотного) в принципе похожа на предыдущие устройства. В отличие от однопозиционного выключателя она усложнена наличием поворотного рычага, с помощью которого можно регулировать угол поворота оси по ходу и против движения часовой стрелки. Таким образом, осуществляется переключение герконов.

Рис. №4. Чертеж с размерами выключателя КВ-04

Регулировка происходит за счет изменения кулачков, расположенных шайбе, они воздействуют на рычаги, при повороте которых перемещается магнит, переключающий геркон.

Рис.№5. Принципиальная электрическая схема подключения концевого выключателя КВ-04.

Рис. №6. Фото концевой выключатель КВ-04.

Бесконтактные концевые выключатели

Концевые или как их еще называют путевые, выключатели бывают бесконтактными, они осуществляют работу, основываясь на применении электромагнитных реле, а также на использовании логических элементов, работа происходит без воздействия со стороны движущейся части устройства.

https://youtube.com/watch?v=0Z7E9xH_GIQ

Бесконтактные путевые выключатели подразделяются на два основных типа по принципу действия и влиянию на чувствительный элемент:

  1. Механического воздействия.
  2. Параметрического воздействия, за счет изменения физических параметров преобразователя.

Параметрические выключатели подразделяются на следующие типы:

  1. Индуктивные.
  2. Емкостные.
  3. Оптические.

Подключение таких устройств происходит на основе использования 2-х и 3-проводной схемы. Питание в случае с 3-проводной схемы приходит по специальному проводу.

Рис. №7. Бесконтактные путевые выключатели (датчики).

К бесконтактным путевым выключателям предъявляются повышенные требования надежности эксплуатации, потому как работать таким устройствам приходится в тяжелых условиях.

Расположение этих устройств находится в рабочей зоне машин и агрегатов, где они могут подвергаться влиянию значительных высоких температур, могут попадать под удар и работать под воздействием сильной вибрации.

Также могут находиться под влиянием сильного магнитного поля, на них могут действовать различные, в том числе и агрессивные жидкости и загрязнения.

Особенно важным является высокое требование повышенной частоты срабатывания, особенно в условиях использования на сложных технологиях, например, станочные линии, работающие в автоматическом режиме, сложные транспортные системы, металлургия и литейное производство.

Разновидности

Важно знать, какие бывают концевые выключатели, ведь без этих знаний тяжело будет выбрать нужное устройство. Данные коммутационные аппараты делятся на несколько основных типов:

  1. Бесконтактные. Это устройство срабатывает в случае приближения любого металлического или другого предмета, на который заранее была сделана коммутация.
  2. Механические. Они срабатывают только при механическом воздействии на колесико либо на рычаг. В следствии контакты либо замыкаются, либо размыкаются, тем самым подают управляющий или предупреждающий сигнал.
  3. Магнитные. Их еще называют герконами. Исходя из названия можно понять, что устройство срабатывает при приближении к нему магнита на определенном расстоянии.

Бесконтактные концевые выключатели являются более современными по сравнению с механическими. Работают они на специальном транзисторном ключе, который в открытой позиции имеет небольшое сопротивление.

Все бесконтактные выключатели делятся на четыре группы:

  1. Индуктивные. Концевой выключатель срабатывает, когда датчик обнаруживает металлический объект. В момент обнаружения металла индуктивное сопротивление возрастает, благодаря этому понижается ток в обмотке, и таким образом происходит размыкание контактов в цепи. Ассортимент данной продукции очень велик и разнообразен, поэтому можно легко подобрать необходимый по размеру.
  2. Емкостные, взаимодействуют с человеческим телом. При приближении человека к датчику возникает электрическая емкость, благодаря которой приводится в работу контур мультивибратора, установленного внутри устройства. Чем ближе находится человек, тем ниже становится частота импульса, а емкость становится больше. Главную функцию исполняет пластина, которая присоединена к конденсатору.
  3. Ультразвуковые. Используются кварцевые звуковые излучающие элементы. Когда что-то появляется в радиусе действия устройства, меняется амплитуда звукового сигнала, в основном эта чистота неслышна людям.
  4. Оптические выключатели имеют специальный транзистор и инфракрасный светодиод. Когда прерывается луч светодиода, фотоэлемент закрывается.

На видео ниже рассмотрены некоторые виды концевых выключателей:

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Дуэт-дом
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
