Осевой вентилятор вытяжной (видео)

Виды и конструктивные особенности

Приточный канальный вентилятор Перед тем как установить канальный вентилятор, нужно определиться с моделью, подходящей под конкретную задачу. Устройства различаются между собой по ряду параметров.

По назначению

Вентиляторы для вытяжки реализуют отхождение отработанных воздушных масс наружу. Приточные, напротив, обеспечивают поступление свежего воздуха. Модели с функцией реверса справляются с обеими задачами. Это достигается сменой направления хода роторного устройства и крыльчатки.

Приборы, предназначенные для бытового применения, имеют невысокую мощность и способны обслужить ограниченное пространство. Вентиляторы, разработанные для промышленности, очень мощны и нередко крупногабаритны. Некоторые из них, будучи включенными, генерируют много шума.

По форме

Форма изделия зависит от сечения воздухопровода, куда планируется его монтировать. Модели для труб с круглым разрезом являются наиболее популярными. Реже встречаются прямоугольные приборы. Самый малораспространенный тип – вентиляторы в форме квадрата. У них наибольшее значение сопротивления.

READ Как подключить свою мелодию на гудок теле2

По конструкции

Составные части канального вентилятора Осевые модели состоят из цилиндрического корпуса, двигателя и прикрепленных к его оси лопастей. Это не очень мощные изделия, предназначенные для применения в быту. Обычно при работе они почти не издают шума. Монтаж такого канального вентилятора легко выполняется в домашних условиях.

В устройствах с радиальным движением воздуха происходит его отбрасывание центробежной силой, возникающей при кручении лопастного механизма. Благодаря компактности монтаж вентилятора в воздуховод не вызывает затруднений. При направлении лопастей назад падает мощность, но также генерируется меньше шума и снижается потребление энергии из электросети.

Диагональные конструкции объединяют осевое и радиальное перемещение масс воздуха, что обеспечивает их высокий КПД. При этом такие модели имеют небольшие габариты и издают мало шума. Область применения этих устройств широка.

Тангенциальные приборы используются в некоторых промышленных установках. Воздушный поток в них перемещается по периметру колеса.

По условиям эксплуатации

Канальный вентилятор, предназначенный для установки на крыше

Большинство вентиляторов разработаны для функционирования в естественной среде, но есть и специальные модели для особых условий. Например, приборы, предназначенные для пожароопасных условий, производятся из материалов, не деформирующихся при высоких температурах. Выпускают специальные модели для производств, работающих со взрывоопасными соединениями, а также для воздуха с высокой запыленностью. Есть и приборы с повышенной жаростойкостью – такой вентилятор можно подключить в бане или сауне для удаления излишнего пара. Применяют их и в промышленности при работе с печными и каминными агрегатами. Вентиляционные агрегаты могут иметь ручное или автоматическое управление.

Критерии выбора канального вентилятора

При покупке канального вентилятора достаточно уточнить такие характеристики:

• процентный показатель КПД;
• расход воздуха;
• показатель полного давления;
• мощность канального вентилятора;
• частота вращения;
• сечение и профиль воздуховода;
• уровень издаваемого шума.

Как определить необходимую производительность вентилятора?

Расчет нужной производительности выполняйте на основе таких данных:

• длина и ширина комнаты;
• желательная частота замены воздуха в помещении.

Как узнать комфортный уровень шума?

Решить проблему выбора канального вентилятора по уровню издаваемого шума достаточно легко:

• если система приобретается для установки в квартире или частном доме — оптимальное решение 25-30 дБ;
• для промышленных, торговых и других общественных мест показатель может быть намного выше, так как будет присутствовать естественный шумовой фон толпы.

Как проверить безопасность работы вентилятора?

Чтобы исключить быстрый выход системы из строя и возникновение не поддающихся ремонту поломок, обязательно учитывайте рекомендованное назначение и конструктивные особенности вентилятора. Например:

• специальные канальные вентиляторы для ванной отличаются устойчивостью к проникновению внутрь прибора влаги;
• промышленные вентиляторы отличаются большой производительностью и устойчивостью к любому агрессивному воздействию;
• механизмы в защищенном корпусе не только значительно меньше издают шума, но и гарантируют высокую стойкость к механическому влиянию.

Какому производителю отдать предпочтение?

Чтобы не пришлось спустя непродолжительное время заново переустанавливать систему вентиляции, при выборе подходящего канального вентилятора ориентируйтесь на модели от надежных проверенных производителей. К ним относятся:

1. Soler&Palau (Испания). Эта компания поставляет на рынок свое климатическое оборудование уже почти 70 лет. На данный момент производственные мощи расположены во всех крупных мировых центрах, а торговля осуществляется в более 100 странах мира. Широкий ассортимент, доступная ценовая политика, неизменно высококлассное качество сборки и надежная работа систем делает Soler&Palau постоянным лидером продаж мирового уровня.
2. Systemair (Швеция). Еще один бренд с отличной репутацией. На почти полувековой период деятельности экспорт налажен в 38 стран. Длительное гарантийное обслуживание, наличие собственного исследовательского центра и эффективное внедрение высоких технологий обуславливают популярность этой фирмы. Продукция этого бренда — все виды современных вентиляционных систем.
3. Ostberg (Швеция). Присутствует на рынке с 1981 года. Поставляет на рынок комплектующие для приточно-вытяжных вентиляционных систем. Наиболее популярные серии — инновационные разработки ТКК, IRE, ТКS, IFK.
4. Ruck (Германия). Эта компания — яркий пример известного немецкого качества. За не столь продолжительный период деятельности — на рынке с 1992 года, компания внедрила много эффективных решений в разработку вентиляционных систем. Accuflow — идеально подходит для обустройства энергоэффективного дома. Etamaster — серия круглых канальных радиаторов из композитных материалов. Elki — малошумные прямоугольные системы в изолированном корпусе.

__________________________________________________

1 Виды и отличия канальных вытяжных вентиляторов

Канальные устройства для вытяжки воздуха различаются многими параметрами

Обращайте внимание на все особенности при выборе вентилятора для конкретных целей

По форме своего корпуса канальный вентилятор может быть:

• Круглым, предназначенным для размещения в вентиляционных каналах круглой формы. Часто такие вентиляторы используют на вытяжки для кухни Эликор. Это наиболее популярная форма для бытовых моделей.
• Прямоугольным, предназначенным для каналов прямоугольного или квадратного сечения. Это преимущественно промышленные вентиляторы значительной мощности.
• Квадратным, который устанавливается в каналы с квадратным сечением. Точно так же, как и прямоугольные устройства, они используются в промышленных масштабах.

Все канальные вытяжные вентиляторы в зависимости от особенностей конструкции бывают осевыми или радиальными (центробежными). Рассмотрим основные различия между ними:

• Осевой канальный вытяжной вентилятор имеет лопасти, перемещающие нагнетаемый воздух вдоль оси, на которой сами лопасти расположены. Это наиболее распространенный тип канальных вентиляторов, который отличают малое воздушное сопротивление и небольшие энергозатраты.
• Радиальный канальный вентилятор имеет лопатки спиральной формы. Проходя через них, воздух закручивается центробежной силой и подается в спиральный кожух. Выходящий поток имеет направление, перпендикулярное входящему потоку воздуха. Как правило, центробежные вентиляторы имеют значительную мощность всасывания, что дает им преимущества при использовании в больших помещениях.

Все устройства производятся в двух видах корпусов — пластиковом и металлическом. Для использования в быту достаточно пластиковой модели, рассчитанной на небольшой расход вытягиваемого воздуха.

Канальный вентилятор

Изделия в металлических корпусах больше предназначены для работы в режимах высокой интенсивности. Поэтому их используют для мощных вытяжек на предприятиях, в гипермаркетах, объектах общественного питания.

Цена вытяжного канального вентилятора из пластика существенно уступает металлическому аналогу.

Основной показатель, характеризующий канальные вентиляторы — это максимальный расход воздуха. Чем он выше, тем большее количество кубометров воздуха прибор способен вытянуть за единицу времени.

Например, обычный бытовой вентилятор канального типа, который устанавливается в ванной комнате, на кухне или в другом помещении дома или квартиры, имеет расход воздуха 75-350 кубов. Для промышленных устройств этот показатель может достигать 17000 кубов.

Существуют и более мощные, корпусные вентиляторы, перекачивающие до 50000 кубов, но такие аппараты имеют значительные размеры и очень высокую стоимость. Это вам не установка кондиционера классической модели, здесь нужны огромные финансовые и временные затраты.

Лопасти крыльчатки вентилятора могут загибаться для улучшения характеристик его работы. Так, если они загнуты вперед, то возрастает уровень шума, но, вместе с тем, увеличивается производительность устройства.

Если же лопатки имеют задний загиб, то устройство работает практически бесшумно и более экономично.

Диаметр выходного патрубка также может быть различен. Обычно этот показатель отражен в названии устройства. Например, наименование «канальный вытяжной вентилятор 100» свидетельствует о том, что выходной патрубок имеет диаметр 100 мм.

Это наиболее ходовой диаметр, который используется в большинстве бытовых моделей. Также можно встретить диаметры 125 и 150 мм. Последние размеры больше подходят для мощных вытяжных устройств.

2 Выбор канального вентилятора

Перед тем, как купить канальный вытяжной вентилятор или кондиционер сплит-системы, определитесь, для какой цели он будет использоваться. Для установки в вытяжной канал санузла, кухни, ванной комнаты и других небольших помещений вполне достаточно недорогого устройства.

Например, осевой вентилятор, имеющий производительность 100-120 кубов, который подойдет для большинства современных квартир, обойдется вам в $25-27. Для больших помещений и производительность выбирается соответствующая.

Не следует считать, что если в вашем доме вентиляционный канал квадратный, то и вентилятор нужно покупать тоже квадратный. Это не так. Круглый вентилятор также прекрасно войдет в канал, а закрываться он может и квадратной решеткой.

Для удобства можно выбрать тип управления — ручное и автоматическое. Вентилятор может включаться одновременно с включением света. Для этого размыкают один из питающих его проводов и подключают к выключателю освещения.

Мотор канального вентилятора

При желании можно установить двойной выключатель, одна клавиша которого будет включать свет, а другая — вентилятор. Также управление может осуществляться автоматически, с электронного пульта. Более совершенные модели канальных вентиляторов имеют регулировку скорости вращения лопастей.

Владельцев частных домов могут заинтересовать каминные канальные вентиляторы, которые вытягивают продукты сгорания топлива (например, кондиционер Samsung AQ09TSB). Обычные вентиляторы для этих целей непригодны. Вам следует купить высокотемпературное устройство, имеющее двойную изоляцию и жаростойкие внутренние компоненты.

2.1 Монтаж канального вентилятора

Канальный вытяжной вентилятор может быть установлен в любом месте воздуховода. Разрешается даже монтаж вентилятора для вытяжки в ванной в системе нескольких вентиляторов, которые размещаются последовательно (увеличивается давление в системе) или параллельно (повышается производительность вытяжки).

Обычно вентилятор устанавливают на входе воздуховода. Тем более, если проделывают эту работу самостоятельно. Для крепления вентилятора к стене используются отверстия на его корпусе. В качестве крепежных элементов чаще всего используются дюбели.

Корпус должен плотно прилегать к вентиляционному каналу, иначе постоянно будет требоваться ремонт. И если ремонт кондиционеров Дайкин прост, то ремонт других видов кондиционеров иной раз по затратам превышает покупку нового устройства.

Если опыта установки подобных устройств у вас нет (например классических оконных кондиционеров Самсунг), то рекомендуется пригласить специалиста. Стоимость его работы, как правило, не очень велика. Она зависит от сложности, особенностей ваших вентиляционных каналов, транспортных расходов.

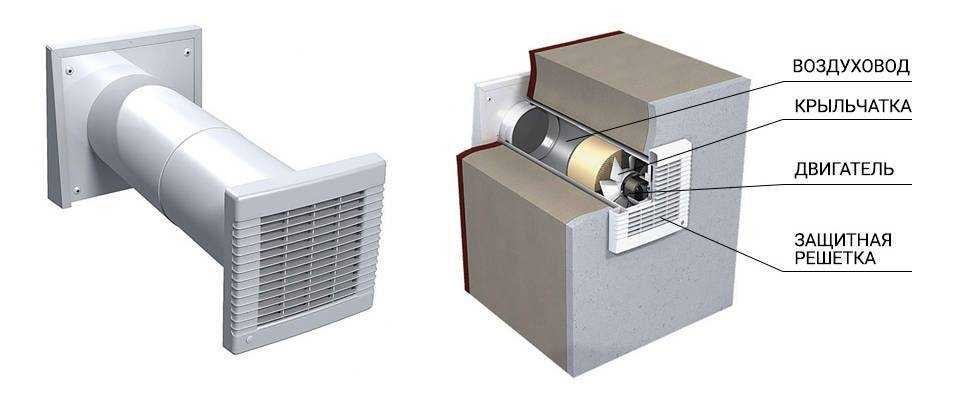

Элементы конструкции и их функционал

Любой вид канального вентилятора содержит в своем составе следующие части:

• Корпус – он должен быть выполнен из оцинкованной стали или сверхпрочного пластика. Благодаря толстым стенкам корпуса, канальные вентиляторы не издают большого шума при работе, а прочный материал корпуса позволит выдерживать интенсивные нагрузки.
• Лопасти – их вращение (будь они прямыми или изогнутыми) осуществляет передвижение воздушной массы в заданном направлении. Если лепестки загнуты вперед, то они могут издавать несколько повышенные рабочие шумы, но будут выдавать больший КПД. И наоборот.
• Крыльчатка – так называется подвижный (вращающийся) элемент, на который крепятся лопасти.
• Двигатель – электрический мотор обеспечивает вращение главного ротора.
• Главный ротор – основная деталь, от которой зависит общая производительность и направление движения воздуха (вытяжка/приток).
• Декоративная обрешетка – является своеобразным «лицом» аппарата и устанавливается на визуально обозримую часть стены, дабы придать эстетический вид интерьеру. Одновременно оберегает от проникновения в магистраль крупных фрагментов мусора и инородных предметов.
• Теплозащита – элемент предотвращающий перегрев прибора при превышении температурных нормативных показателей.
• Обратный клапан как дополнительный опцион – данный элемент не позволяет воздуху извне проникать в помещение, т.е. идти в обратную сторону. Его нужность заключается в том, что, если вентилятор отключен, то внешний воздух не может самостоятельно попасть внутрь помещения. Как пример, холодный воздух с улицы не проникнет в нагретую комнату.

Выбор круглого канального вентилятора

Чтобы из всего ассортимента выбрать подходящую модель, важно изучить некоторые параметры. Размер канала. Диаметр устройства должен подходить к диаметру воздуховода, в который оно будет установлено

Для бытовых целей подойдет вентилятор с диаметром до 100 мм. Для производственных помещений необходимо выбирать модели от 160 мм

Диаметр устройства должен подходить к диаметру воздуховода, в который оно будет установлено. Для бытовых целей подойдет вентилятор с диаметром до 100 мм. Для производственных помещений необходимо выбирать модели от 160 мм

Размер канала. Диаметр устройства должен подходить к диаметру воздуховода, в который оно будет установлено. Для бытовых целей подойдет вентилятор с диаметром до 100 мм. Для производственных помещений необходимо выбирать модели от 160 мм.

Скорость воздушного потока. Лучше выбирать модели с оптимальными параметрами — от 11 до 14 м/с. Тут предстоит нелегкий выбор: при меньшей скорости вытяжка будет недостаточно эффективной. Но чем больше скорость, тем выше уровень шума.

Максимальный расход воздуха. Чем больше обслуживаемая площадь, тем выше должен быть этот показатель. Если максимальный расход воздуха у вентилятора в санузле около 350 куб. м, то у промышленного – до 17000.

Есть промышленные вентиляторы, способные пропустить через себя до 50000 куб. м воздуха, но такая мощность предопределяет их очень высокую стоимость.

Канальный и бесканальный вентилятор – основные отличия

Ключевое отличие бесканального от канального вентилятора заключается в месте расположения техники. Канальные варианты, о чем говорит и их наименование, работают внутри вентиляционных систем.

Бесканальные аппараты находятся на границах внутренней и внешней среды воздухообмена – в отверстии стены (в области окна), на крыше или на выходном отверстии шахты. Для оборудования данного типа свойственна малая производительность. Монтировать его рекомендуется в подсобках, гаражах и других помещениях, к которым не предъявляются суровые требования по параметрам микросреды, и где нет повышенных значений вредности или, например, влажности воздуха.

6 Обзор некоторых производителей вентиляторов

К самым популярным компаниям- производителям, выпускающим бесшумные установки для воздуховодов, относятся:

Maico – один из лучших представителей немецкой климатической техники. Изначально сотрудники компании поставили перед собой главную цель – создать простое в эксплуатации и безупречное по качеству исполнения оборудование. На сегодняшний день в ассортименте продукции насчитывается более 1500 наименований продукции.

Soler&Palau – производитель из Испании, на сегодняшний день занимающий лидирующие позиции на мировом рынке. Специализируется на выпуске малошумных вентиляционных решений. С каждым годом применяется все большее количество инновационных решений. Любая техника этой компании может похвастаться безупречными техническими характеристиками.

Особого внимания заслуживает модель Soler & Palau SILENT-100 DESIGN 3C. Данное устройство производится в нескольких оттенках. Мощность вентилятора составляет 8 Вт, при средней производительности в 95 кубометра. В процессе работы максимальный уровень шума не превышает 26 дБ.

• Компания Elicent – представитель итальянского производителя Maico. Компания делает ставку на безупречную функциональность своей продукции. Замечательная техника без претензии на шик и помпезность. В каждом изделии прекрасно сочетается практичность, надёжность и доступная цена. Компания конкурирует с ведущими мировыми брендами, специализирующимися на выпуске вентиляционной техники.
• Vents – отечественный производитель, представленный в сегменте вентиляционного оборудования сравнительно недавно – порядка 25 лет тому назад. За счёт мощной производственной и научной базы компании удалось оперативно адаптировать последние разработки под реалии отечественной эксплуатации. Абсолютно вся продукция сертифицировать, а стоимость ниже ближайших аналогов.
• Итальянская компания Vortice. Изделия известного производителя может похвастаться исключительной безопасностью, высокой надёжностью и привлекательным дизайном. Компания постоянно внедряет научные и технические достижения в свою продукцию. Выпускаются разнообразные модели условий под разные условия эксплуатации.

Для обеспечения эффективной вентиляции в помещении очень важно приобрести бесшумный аппарат. Его параметры должны соответствовать потребностям, а размеры – соответствовать воздуховоду. Благодаря этому и можно создать внутри жилья оптимальный микроклимат

Благодаря этому и можно создать внутри жилья оптимальный микроклимат.

Особенности и разновидности

Канальные вентиляторы для круглых воздуховодов бывают двух разновидностей: радиальные и осевые. Осевые модели при помощи лопастей захватывают и продвигают воздушные массы вдоль собственной оси. Отличительной чертой таких приборов является низкое аэродинамическое сопротивление и небольшой расход электроэнергии. Радиальные (центробежные) модели оснащены спиралевидными лопастями, при помощи которых они захватывают и продвигают воздушные массы в кожух, из которого они под большим давление выходят в воздуховод. Такие агрегаты обладают большой всасывающей силой и часто используются для обслуживания больших помещений.

Помимо конструктивного исполнения, канальные вентиляторы классифицируются ещё по ряду признаков.

Назначение

Наиболее распространённым типом бытовых и промышленных вентиляторов являются приточные модели. Они широко используются для обустройства приточно-вытяжных вентсистем и устанавливаются в воздуховоды большой протяжённости.

Следующий вид канальных вентиляторов – приборы дымоудаления, являются важным элементом противопожарных систем и устанавливаются в аварийные вентиляционные каналы. Агрегаты отличаются высокой мощностью и позволяют в короткий срок произвести полную замену воздуха в помещении. В качестве главных характеристик дымоудаляющих моделей можно назвать их безотказность и способность работать при температуре до +600 градусов в течение часа.

Жаропрочные качества приборов обусловлены защитой электродвигателя от перегрева, которая становится возможной благодаря конструктивным особенностям прибора. Вентиляторы дымоудаления сконструированы таким образом, что струя раскалённого воздуха не взаимодействует с корпусом электродвигателя, который надёжно защищён втулкой рабочего колеса. Установка вентиляторов дымоудаления в постоянно работающие системы не рекомендована. Прибор создан для краткосрочной, но очень мощной и эффективной работы в экстренных ситуациях, поэтому при обычном использовании он может утратить часть своих эксплуатационных качеств.

Жаростойкие канальные вентиляторы, в отличие от дымоудаляющих, могут работать не только в аварийных системах, но и используются в регулярных установках. Модели предназначены для вентсистем бань, саун, каминных залов и для работы в горячих производственных цехах.

Ещё один вид канальных вентиляторов – бесшумные модели выделить в отдельную категорию можно лишь условно. Изделия с низким уровнем шума присутствуют и в приточных, и в жаропрочных и в дымоудаляющих приборах, а уровень шумовой нагрузки зависит от конструкции вентилятора и его мощности.

Тихими считаются модели, уровень звука в которых не превышает показателя в 25 дБ. Такие изделия рекомендованы к монтажу в вентсистемы жилых помещений и общественных пространств. Модели, чей показатель превышает данный порог, считаются шумными и без принятия дополнительных мер по обустройству шумоизоляции в квартирах и домах применяться не могут.

Материал

Корпус канальных вентиляторов для круглых воздуховодов изготавливают из оцинкованной листовой стали с толщиной цинкового покрытия в 20 и более мкм. Изнутри стальной корпус покрывается противокоррозийным составом, что позволяет использовать модели для перекачивания воздушных сред с примесями агрессивных химических соединений. Сверху приборы могут покрываться жаростойкой краской, которая увеличивает защиту металла от неблагоприятных внешних условий. Помимо металлического исполнения, встречаются модели с пластиковыми корпусами и лопастями. Такие изделия обладают малой мощностью, низкой производительностью и предназначены для домашних вентсистем. При изготовлении моделей с шумоизоляцией в качестве изолирующего материала используется минеральная вата, прошедшая процедуру прессования и имеющая толщину не менее 5 см.

Размеры

Классификация канальных вентиляторов по размеру сечения полностью совпадает с классификацией воздуховодов. Наиболее распространёнными и востребованными являются модели с диаметром входа и выхода, равным 100, 125, 150 и 160 мм. Такие агрегаты наиболее востребованы в бытовых системах, устанавливаемых в многоквартирных домах и частных коттеджах. Модели диаметром 200 и 250 мм часто монтируют в вентсистемы торговых центров, кинотеатров и выставочных комплексов. Это, как правило, довольно мощные модели, способные обеспечить полноценное проветривание помещений с большим скоплением людей. Габаритные агрегаты размером сечения 315 мм используются на серьёзных высокопроизводительных установках промышленных предприятий и обладают высокой мощностью и большим рабочим ресурсом.

Технические характеристики канальных вентиляторов и правила выбора

Как и все приборы данного типа, канальные имеют одну основную характеристику: мощность (производительность). А точнее, объем воздуха, который проходит через прибор за единицу времени. Обычно для измерения используют кубические метры, проходящие за один час – м³/ч.

Этот показатель зависит от двух параметров:

• скорости вращения электродвигателя (крыльчатки), и чем больше скорость, тем выше производительность;
• габаритных размеров самого вентилятора, чем больше они, тем больше мощность.

Кроме этого надо при выборе обращать внимание и на другие качества прибора. А именно:. Класс безопасности

Здесь имеется в виду защиту от пыли и влаги

Класс безопасности. Здесь имеется в виду защиту от пыли и влаги

Особенно это важно, если выбирается бесшумный вентилятор для вытяжки в ванной. Функциональность

Здесь подразумевается автоматическая работа прибора или стандартная

Ко второй относится функция, когда аппарат начинает работать при включении освещения. К первой, когда он включается через определенные промежутки времени, запрограммированные в настойках.

На шильдике вентилятора указываются всего его характеристики

Производительность вентилятора

На глаз этот параметр выбирать нельзя. Потому что он будет зависеть от требуемого воздухообмена в помещении. Если разговор идет об общей вентиляции дома, а не о конкретном помещении, то придется сложить значения воздухообмена всех помещения дома. Это и будет производительность вентилятора.

К примеру, дом, в котором общая жилая площадь равна 100 м², высота потолков – 3 м. В них воздухообмен будет равен объему помещения, то есть 300 м³/ч. Сюда надо добавить воздухообмен туалета и ванной – по 25 м/ч и кухни 60÷90 в зависимости от типа варочной плиты и количества конфорок. Получается:

300 + 25 + 25 + 70 = 420 м³/ч.

Это и есть производительность вентилятора.

Чем больше размеры, тем выше производительность

Геометрические размеры

В основе маркировки вентиляторов данного типа лежит диаметр входного и выходного отверстия. Типоразмер по данному параметру: 100 мм, 125, 160, 200, 250 и 315. Канальный вентилятор для вытяжки 100 и 125 мм относятся к разряду бытовых. Канальные вентиляторы 160 и 200 мм чаще устанавливаются в ресторанах, кафе, магазинах большой площади и прочих заведениях. Остальные можно отнести к промышленным моделям, которые монтируются в систему воздухоотведения производственных цехов. Все они работают от сети электричества в 220 В.

Для примера, разберем приборы марки ВКК (вентилятор канальный круглого сечения), на фото и в таблице ниже показаны его размерные параметры.

Размерные габариты канального вентилятора

Разновидности и особенности канальных вентиляторов для вытяжки

Схема установки бесшумного канального вентилятора

Основное конструктивное различие подобных устройств состоит в том, как они организуют движение воздушных масс в зоне своей работы. Можно выделить несколько типов:

Осевое перемещение воздушного потока. В этом случае он нагнетается и подается вдоль оси устройства. И крыльчатка, и двигатель находятся в потоке, который может быть как холодным, так и горячим.

Вентиляторы так и называют: «осевые». Они нашли широкое применение в жилых домовладениях. Применяются в системах воздуховодов административных зданий и сооружений.

При установке таких приборов необходимо учитывать соответствие характеристик используемого канального вентилятора условиям работы.

Выходящий поток воздуха и входящий движутся перпендикулярно друг другу. Такие конструкции называют центробежными, или радиальными. Спиральные лопасти закручивают поток при помощи центробежной силы.

Двигатель стоит на раме, а кожух воздуховода получил название «улитка» за свой внешний вид. Крыльчатка располагается на валу двигателя, но помещена в отдельный корпус.

Их с натяжкой можно отнести к вытяжным бытовым бесшумным вентиляторам. С их помощью организуют общую домовую вентиляцию. Чаще всего такие модели применяются на производстве.

Снижение уровня шума  и производительность  у них достигается конструктивными особенностями исполнения лопастей, которые могут иметь изгиб как вперед, так и назад.

Виды и особенности канальных вентиляторов

Канальные вентиляторы, как понятно из названия, предназначены для встраивания непосредственно в воздуховодные каналы. Такая конструкция устройств была разработана еще во второй половине прошлого века, путем модернизации громоздких радиальных вентиляторов. Потому и стали применять их для работы в вентиляционных системах квартир и частных домов. По типу конструкции вентиляторы делятся на осевые и радиальные.

Осевые имеют ось с лопастями, которые перемещают нагнетаемый воздух. Преимущество такой конструкции в небольшом сопротивлении воздуха и малых затратах энергии. Радиальные имеют лопатки в форме спирали. Продвигаясь вдоль них, воздушные массы закручивает центробежная сила и продвигает в кожух. Благодаря этому, поток, который выходит, перпендикулярен входящему. Особенность центробежных устройств в том, что они имеют большую всасывающую мощность. Такие вентиляторы устанавливают, в основном, в производственных помещениях. В меньших по площади помещениях, но с требованиями большой производительности устройства – покрасочные камеры автомобилей, также эффективны центробежные вентиляторы.

По форме корпуса канальные вентиляторы делятся

Вентилятор канальный круглый

Круглые агрегаты выпускаются со стандартными патрубками для подключения и имеют диаметр 100, 125, 150, 160, 200, 250, 315 мм. Вентиляторы обязательно классифицируются специальными индексами. Так, индекс B отличает вентиляторы с небольшой мощностью, зато с пониженным уровнем шума, что отлично подойдет для установки в помещениях частных домов. Индекс С говорит о повышенной мощности.

Потребительские характеристики

Прибор представляет собой объединение рабочих элементов: однофазного двигателя, заключенного в корпус, внешнего ротора, колеса с лопатками. Прибор оснащен тепловой защитой с автоматическим перезапуском. Сборочный узел распределяет нагрузку, оберегая механизм от слишком сильных вибраций, продлевая срок службы. Устройства в корпусе из пластика можно располагать в помещениях с повышенной влажностью, к примеру, в ванной.

Некоторые модели вентиляторов обладают дополнительными функциями, такими как датчики температуры и скорости вращения. Датчик температуры может быть встроенным или выносным. Регулятор скорости позволяет контролировать кратность воздухообмена помещения, увеличивая или уменьшая скорость вращения лопастей. Многие современные модели вентиляторов выпускают в шумоизолированном корпусе. Уровень этого параметра не превышает 25 децибел.
