Электрическая проводка в доме или квартире. виды электрической проводки

Инструкция, как сделать электропроводку

После составления грамотной схемы и определения с местом расположения электроприборов, монтаж проводки не должен вызвать никаких трудностей

Главное строго соблюдать меры предосторожности и следовать рекомендациям.

Первым делом необходимо перенести разметку с вашей схемы на стены. То есть отметить расположение розеток и выключателей и расположения кабеля. Далее, при помощи перфоратора, делаем штробы, если планируется укладка кабеля внутрь, или прокладываем его открытым вариантом.

Отверстия для розеток и другого оборудования высверливаются специальной насадкой для перфоратора – коронкой. Глубина штробы составляет примерно 2 сантиметра. При необходимости монтировать кабель на потолке, он прикрепляется к перекрытию и скрывается под натяжным или навесным потолком.

После укладки кабеля приступают к монтажу электропроводки. Для начала необходимо установить щит распределения, к которому подсоединяется устройство защитного отключения, необходимое в случае неполадок.

Проект электрики дома. Что в него входит?

Продумать электропроводку в доме и квартире, с учетом:

использования электричества для работы одновременно нескольких видов техники;
без необходимости ограничения подключений к сети и подзарядки устройств;
удобного размещения розеток и правильного их количества на каждую комнату.

можно только при помощи расчетов потребляемой мощности и грамотно составленного электропроекта.

При выполнении работ с электрикой, важно знать положение всех элементов электросистемы дома и схемы пролегания проводки внутри стен. Это нужно хотя бы потому, чтобы в процессе перепланировки, ремонта не задеть важные коммуникации. Также это необходимо, если возникла та или иная неисправность в сети

При разводке электрики также должна быть учтена нагрузка на сеть в доме и применяться кабель с необходимым сечением. При частых перепадах напряжения устанавливается соответствующая защита.

Монтаж проводки делится на несколько стадий:

составление схемы электропроводки;
расчет мощности;
закупка соответствующих материалов;
монтаж разводки, установка фурнитуры и комплектующих.

Жилье 20 кв. м

Зональность:

Зал может служить спальной комнатой.
Гостиную совмещают с кухней, рабочим кабинетом или спальней.
На кухне, в гостиной и столовой располагают зону отдыха.
Рабочий кабинет можно оборудовать на балконе.

Интерьер жилого помещения площадью в 20 м2

Квартиры 25 кв. м

Функциональные зоны: гостиная, кухня, место для прихожей и спальни. Санузел совмещенный. В таких небольших комнатах спальню невозможно отгородить от гостиной, поэтому чаще всего используют диван-трансформер. Хороший прием – напротив окна расположить зеркало или другую отражающую поверхность, даже большой телевизор или стеклянный журнальный столик.

Квартира 25 м2

Жилая площадь 31 кв. м

Основная задача в малогабаритных квартирах – деление пространства на зоны. Для предварительной визуализации существует специальная программа, например, АвтоКАД или 3D MAX. На площади в 31 м2 можно разместить гостиную, кухню с электроплитой, столовую зону. В санузле, на полу и отдельных стенах можно положить кафель большого размера. Существующие ниши используют для гардеробной и зоны хранения.

Переход кухни в гостиную в квартире 31 м2

Комната 32 кв. м

Увеличить пространство можно объединением кухонной зоны и жилого помещения. Для планировки квартиры 32 кв. м необходимо:

Обозначить места нахождения функциональных зон.
Выбрать концепцию дизайна, чтобы разработать линию интерьера.

Монопространство в однокомнатной квартире

Проект 33 кв. м

Как и в предыдущих вариантах, предпочтительнее сделать квартиру-студию. Дизайнерские приемы позволяют совмещать как отдельные предметы мебели, так и помещения. Существует решение по трансформации стен, используются приподнимающиеся раскладные кровати, убирающиеся в шкафы телевизоры, а мебель используется для хранения самых разных предметов.

Стены-трансформеры в небольшом помещении

Жилая площадь 35 кв. м

Визуальное расширение предусматривает некоторую перепланировку: снос перегородок и дверей, исключая туалет. Если есть балкон или лоджия, их можно утеплить, убрать часть стены и провести отопление. Получится удобный рабочий кабинет, детская комната или помещение для хранения вещей.

Расширение квартиры за счет лоджии

Квартира 36 кв. м

Мелкие элементы интерьера можно подобрать потом, а основным стилем считается минимализм или хай-тек. Это простые и лаконичные формы, маленькая площадь занятости, универсальность и строгость линий. Для кухонной зоны мебель изготавливают на заказ, чтобы не терять ни сантиметра площади. В квартире останется еще много места для комфортного проживания.

Зеркальные поверхности в минималистичном интерьере

Жилое пространство 38 кв. м

В квартирах площадью 38 кв. м можно получить маленькую спальню и большую кухню или гостиную либо наоборот. Такой вариант больше подойдет для проживания одного человека или семьи без детей. Если есть балкон или лоджия, то их совмещение с кухней даст больше пространства, и можно сделать детскую комнату. При таком решении бытовую технику и рабочие поверхности размещают в районе лоджии, а столовую или гостиную зоны можно отделить барной стойкой.

Зонирование барной стойкой

Площадь 39 кв. м

В таком дизайне часто используются раздвижные двери (скрытый пенал), значительно экономящие пространство. Ниши в стенах позволяют обустроить встроенные системы хранения. При наличии лоджии устанавливают мебель-трансформер для экономии места, то же самое делается и на кухне. Санузел обычно совмещенный, поэтому используется компактная мебель и сантехника. Вся электропроводка делается скрытой, для бытовой техники на кухне устанавливается отдельный электрощит.

Раздвижные двери в интерьере однушки

Проект 40 кв. м

Чтобы помещение выглядело просторнее, все отдельные зоны необходимо связать друг с другом. Кухню объединяют с залом, в ванную комнату установлена прозрачная дверь, а спальное место отгорожено вертикальными полупрозрачными жалюзи. Здесь же можно поставить и детскую кроватку, оборудовать спальню для родителей.

Расположение помещений в большой однокомнатной квартире

Возможная ответственность за кражу электроэнергии

Предстоящее судебное разбирательство и последующее наказание должны стать предостережением для желающих воровать электроэнергию

Птичьи гнезда на опорах ЛЭП и другие факторы являются причиной значительных утечек, за которые, возможно, придется отвечать расхитителю электроэнергии

Юридическая консультация не входит в тему данной статьи, но стоит упомянуть о возможных суммах штрафа и годах лишения свободы в некоторых странах за хищение электроэнергии:

Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!

В противном случае обвинения будут необоснованными, в результате чего к заявителю могут применяться санкции административного значения. Если же вам что-то непонятно, пишите мне!

Основные этапы монтажа электропроводки в частном или загородном доме

Согласно многолетнему опыту в выполнении электромонтажных работ, все работы можно подразделить на следующие этапы:

Составление схемы электроснабжения (количество и место расположения розеток, выключателей, светильников и так далее).
Определение места установки распределительного щитка.
Разметка потолков, стен и полов под прокладку кабельно-проводниковой продукции и установку подрозетников и распределительных коробок.
Штробление стен под скрытую электропроводку.
Штробление стен под установку распределительного щитка (при установке внутреннего щитка).
Высверливание отверстий под установку подрозетников и распределительных коробок.
Монтаж трасс для крепления гофры (если прокладка кабельно-проводниковой продукции будет выполнятся в гофре).
Прокладка кабельно-проводниковой продукции.
Установка подрозетников и черновая заделка штроб.
Расключение распределительных коробок.
Монтаж контура заземления.
Проверка сопротивления заземления смонтированного контура.
Сборка и монтаж щитка.
Проверка работоспособности всех розеток и выключателей.
Монтаж и подключение розеток, выключателей и осветительных приборов.

Рассмотрим более детально основные этапы, для того чтоб монтаж электропроводки в доме был выполнен качественно и прослужит не менее 20–25 лет (именно такой минимальный срок службы медной проводки).

Это интересно: Как сделать дачу в 2017 году: объясняем в общих чертах

Где обычно воруют?

Воровство электроэнергии в снт

Садовое некоммерческое товарищество – это поселение, которое принято называть дачным поселком.

Провода электроэнергии в этих местах частенько становятся добычей недобросовестных граждан.

К проводам подсоединяются и другие люди, поэтому добросовестные плательщики оплачивают счета за электроэнергию, которой они, по сути, свое и не пользовались.

Определить данное правонарушение в рамках садового некоммерческого товарищества очень просто.

Достаточно всего лишь понаблюдать за проводами для того, чтобы увидеть самодельные соединения и развилки.

Если имеют место быть подобные дефекты на проводах – знайте, кто-то незаконно пользуется оплачиваемой вами электроэнергией.

Пресечь подобное деяние представляется возможным только в том случае, если вы вовремя обратитесь в соответствующие структуры.

Посмотрите видео о том, как жители ДНТ Мечта боролись с председателем за электричество, а он их обвинил в краже:

В случае доказательства кражи, штраф определяется судом из предельного потенциального пользования, что в наличии на производстве электроприборов за период обнаружения различий в показаниях совместного счетчика на ЛЭП и совместных показаний электросчетчиков клиентов. Если же вам что-то непонятно, пишите мне!

Прямоугольная

Квартиры с открытым дизайном – это идеальный вариант для проживания одного человека или семьи без детей. Чтобы обеспечить максимальное удобство, необходимо составить план расположения мебели, осветительных приборов и прокладки инженерных коммуникаций. Студии наиболее востребованы на рынке недвижимости, так как имеют множество преимуществ.

Однокомнатные квартиры прямоугольной формы – это:

Свободная архитектура.
Стандартная планировка.
Квартира-студия.

Достоинства и недостатки студий:

Достоинства	Недостатки
Обильное естественное освещение	Маленькая площадь
Нет внутренних перегородок	Отсутствие балкона
Монопространство	Сложный дизайн и архитектура
Подходящие акустические характеристики	Подходящие акустические характеристики
Облегченная уборка помещения	Наличие сквозняков, что требует монтажа дополнительной вентиляции
Выгодная аренда комнаты

Чтобы квартира-студия не только служила жильем, но и была при этом комфортной, в ее дизайне применяют самые современные технологии. Прежде всего, это зонирование, которое позволит без изолирования разделить одну комнату на несколько – рабочую, зону отдыха, приема и приготовления пищи и т.д.

Зона отдыха традиционно обустраивается рядом с окном, обеденная – около стены, спальню можно изолировать неполной перегородкой, как и ванную. Прихожую обозначают вешалкой, столиком, комодом для обуви, небольшим шкафом для верхней одежды.

3-D визуализация однокомнатной прямоугольной квартиры-студии

Основные требования к проекту разводки квартиры

Самостоятельное проектирование начинается с определения на плане помещения мест расположения потребителей электроэнергии (бытовых электроприборов) и источников искусственного освещения.

В проекте следует учитывать следующие моменты:

Правильная схема должна иметь минимум пространственных «перехлестов» с другими инженерными коммуникациями (отопительные и вентиляционные системы, системы водоснабжения и канализации). По идее пересечений не должно быть вообще.
В современном жилище, особенно на кухне, розеток много не бывает!
Традиционно розетки размещаются таким образом, чтобы они не бросались в глаза (за мебелью). В однокомнатной квартире это сделать не так уж сложно – но при этом ко всем электроустановочным изделиям обязательно должен обеспечиваться оперативный доступ.
При монтаже с использованием разветвительных коробок к ним также необходимо предусмотреть свободный доступ.
В панельных домах проект должен максимально использовать имеющиеся в железобетонных плитах пустоты.
Не следует забывать о безопасности эксплуатации монтируемой проводки – по плану розетки и выключатели не стоит помещать в сырых или сильно нагревающихся местах.
Освещение помещения, особенно большого, одной расположенной по центру люстрой малоэффективно – намного лучше будет, хоть и несколько дороже, если добавить к ней зональные источники света. Это правило может нарушаться в однокомнатных квартирах, но в комнатах с высокими потолками нарушение недопустимо.
В соответствии с современными нормативами правильно выполненная схема должна включать раздельные линии питания освещения и розеточные. Причем от одной розеточной линии допустимо запитывать не более четырех электроприборов, от одной линии освещения – не боле пяти светильников. Все мощные потребители электроэнергии – электроплиты, микроволновые печи, стиральные машины, водонагреватели – по проекту должны подключаться к распределительному щиту отдельной линией, каждый из этих электроприборов – своей, «персональной».

Как наказывают за воровство

Нарушение срока поверки на три месяца может привести к тому, что оплата будет рассчитана исходя из норматива с применением повышающего коэффициента. Сейчас он установлен на уровне 1,5. Это не считается штрафом в полном смысле слова. Но вернуть излишне начисленные платежи уже не выйдет, даже если с прибором все окажется в полном порядке.

Что касается полностью неисправных счетчиков, здесь владельцам грозят санкции посерьезней. Собственники обязаны в течение месяца поставщикам сообщать о выходе прибора учета из строя. Неисполнение этой обязанности может быть воспринято сетевой компанией как утаивание факта поломки. А это подпадает под безучетную кражу электроэнергии.

Размер санкции зависит от статуса нарушителя:

Если же сумма доказанного ущерба сетевой компании составит более 250 тысяч рублей, дело вполне может дойти и до уголовной ответственности по статье 165 УК РФ. Она предусматривает до 300 тысяч рублей штрафа, до года лишения свободы или до двух лет принудительных работ.

Что будет за умышленное повреждение

Наконец, модификации электросети и манипуляции, очевидно предназначенные для обмана сетевой компании, не оставляют «экономному» хозяину никакой возможности оправдаться. Как правило, управляющая компания обращается напрямую в суд, требуя возмещения убытков.

Однако подобная перспектива россиянам не страшна. По данным «Россетей», до 8% людей, наказанных за самовольное подключение, делали это вновь в течение года.

Какое освещение Вы предпочитаете

ВстроенноеЛюстра

Расчёт сечения кабеля

Этот расчёт важнейший в общем расчёт электропроводки квартиры. От него будет зависеть безаварийная и стабильная работа электропроводки, а также её безопасность для окружающих.

Расчёт сечения кабеля проводится по мощности планируемых к подключению электроприборов и длине электрических линий. Второй расчёт называется расчётом потерь, и он не актуален для проводки квартиры.

Сечение кабеля рассчитываем по мощности на основе простых законов физики из курса средней школы и таблиц ПУЭ.

Напомню, ПУЭ это «Правила Устройства Электроустановок» — базовый нормативный закон электрика. Скачать его можно тут и тут.

Простейший расчёт по мощности проводим на основе закона Ома: Электрическая мощность сети прямо пропорциональна силу тока и напряжению в сети. Нам нужно рассчитать не мощность, а силу тока, поэтому нам актуальна такая версия закона: сила тока в электрической цепи прямо пропорциональная мощности, и обратно пропорциональна напряжению в цепи.

Математическая формула расчёта выглядит так:

P=U×I

Для этой формулы у нас точно известно напряжения в цепи (U). Бытовое напряжение в квартире равно 220-230 Вольт.

Мощность для формулы (P) нам нужно посчитать самостоятельно, сложив потребляемые мощности всех бытовых приборов, которые будут включены в эту электрическую цепь.

Взять мощность бытовых приборов можно из их паспорта, описании в магазине или запросив в Интернет поиск «мощности бытовых приборов». Вы легко найдете таблицу основных бытовых приборов используемых в квартире.

Имея суммарную мощность и напряжение цепи, мы легко посчитаем максимальную силу тока (I) этой цепи. Например, вы делаете новую розетку для электрической плиты. Пусть по паспорту её максимальная мощность будет 5100 Вт. Напряжение мы знаем оно 220 Вольт. Простым делением получаем, что максимальная сила тока этой цепи будет 23,18 А. Округляем в большую сторону, получаем, что сила тока этой цепи, с максимальной нагрузкой, будет 24 Ампера.

Имя это значения, мы легко рассчитаем сечение необходимого кабеля, воспользовавшись таблицам 3 из ПУЭ. Не буду приводить все таблицы ПУЭ, покажу сводный вариант расчёта:

Как видите по таблице, вы легко по силе тока определите сечение необходимого кабеля. Более того вы можете это сделать даже по расчётной мощности включаемый приборов.

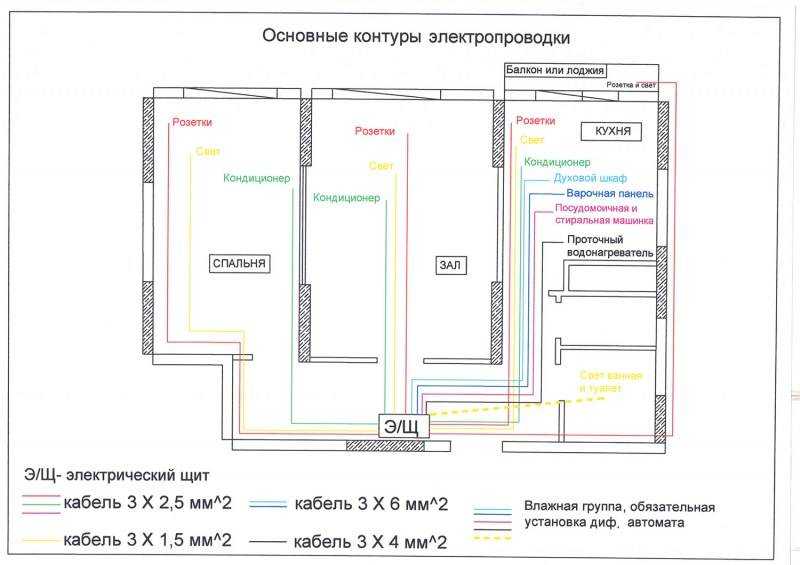

Схема разводки электропроводки в квартире по габаритам

Рассмотрим схемы нескольких вариантов. Их применение на практике не связано с проблемами

1 комнатная

При таких условиях приборы – в минимальном количестве. Линий подключения тоже будет меньше. Но общим принципам лучше продолжать следовать, не стоит создавать отдельные линии для помещений вроде ванной и санузла.

Совершение следующих действий помогает при составлении схем для стандартных помещений с одной комнатой:

Выбор параметров, с которыми будет работать электрическая сеть.
Расчёт нагрузки, подбор кабеля и подходящей модели УЗО.
Выбор схемы подключения, с 1 или несколькими сетями.

Электрическая сеть и её параметры

Сложно заранее просчитать, в пользу каких приборов внутри квартиры сделают выбор постояльцы

Но для подсчёта суммарной мощности важно знать хотя бы о том, каким будет приблизительное количество. Не стоит забывать о местах размещения техники

Удлинители, дополнительные фильтры портят окружающий интерьер, создают проблемы для эксплуатации.

Способ прокладки кабелей выбирают отдельно. Существуют закрытые, открытые варианты. При открытом проводку укладывают поверх декоративных материалов. Тогда часть её прикрывают при помощи пластиковых коробов, а другую часть – оставляют на виду.

Такие преимущества:

Беспроблемное подключение дополнительных линий при необходимости.
Быстрое проведение монтажа.
Монтаж в любой промежуток времени при ремонте.

Если проводка скрытая – то возникает необходимость в штроблении стен. Тогда провода маскируются под финишной отделкой. Вариант подвесных конструкций самый простой – в этом случае прикрытием становятся гипсокартонные короба, натяжные конструкции.

Скрытая проводка тоже отличается определёнными преимуществами:

Сохранение целостности интерьерного оформления.
Увеличение допусков к номинально разрешённым токам.
Снижение требований к характеристикам, которых придерживаются во время монтажа.

Скрытая разводка – традиционный вариант для квартир, которые куплены недавно. Открытый вариант становится, скорее, исключением.

Как рассчитать нагрузку в электросети?

Для проведения окончательного расчёта во внимание принимаются такие факторы:

Напряжение электросети.
Номинальный ток.
Мощность электроприёмников.

Лучше воспользоваться готовыми таблицами, хотя методов расчёта – множество.

Оптимальный вариант – обращение за помощью к инженеру, либо использование специализированных компьютерных программ. У них вероятность получения точного результата больше.

Когда сети разделяют по группам – не обойтись без подключения автомата 25 А для каждой отдельной линии. Номинальный ток в сумме учитывается при любых обстоятельствах. 16 А хватит для сетей освещения.

Какую схему стоит выбрать?

Источник питания – одна линия, либо несколько. Первый вариант для современных условий недопустим – ведь отдельная линия сейчас требуется даже для одного прибора. Каждый из них обладает достаточной мощностью.

У других схем точек подключения, линий больше.

Двухкомнатная

От количества комнат принципы при создании схемы электропроводки не меняются. Есть некоторые особенности, требующие учёта:

Рекомендуется разделять провода на две группы, если и санузел раздельный.
Три линии – необходимый минимум для кухни.
По отдельным комнатам разделяется и освещение.
Разделение у сети с розетками – по количеству комнат.

В схемы разводки включается и оборудование для охраны, ведь жильё с двумя и большим количеством комнат считается элитным.

Для них действуют те же требования и правила, что описаны выше.

Выбор типа проводки

На этом этапе вы должны определиться с типом электропроводки, а именно будет ли проводка скрытой или она будет открытой.

Скрытой электропроводкой считается проводка, монтируемая внутри строительных конструкций помещений. Иначе, скрытая проводка это проводка визуально не видимая глазу. При чём, невидимость распространяется не только на кабели, но и конструкции монтажа.

Например, кабель, уложенный в слой штукатурки в стене, считается скрытым, а кабель, уложенный в кабель канале плинтуса или кабель канале, относится к открытой проводке.

Открытой электропроводкой считается проводка визуально видимая глазу. При чём, кабель, уложенный в плинтусе, наличнике, видимом коробе, лотке, видимой трубе относится к открытой проводке.

Выбор типа проводки повлияет на расчёт сечения жил кабеля, о котором чуть ниже.

Высверливание подрозетников

Далее начинается самая шумная и пыльная часть электромонтажных работ – сверление и штробление.

Для того чтобы минимизировать количество пыли, применяют строительные пылесосы.

Кроме того, каждый инструмент в этом случае должен иметь отвод с патрубком или устройство пылеудаления.

Маленький перфоратор, средний, большой, штроборез у всех этих инструментов должно быть пылеудаление, иначе толку от вашего пылесоса не будет никакого.

Сперва высверливаются центра подрозетников с использованием бура d-6мм. Потом исходя из материала стен выбирается инструмент для обустройства ниш подрозетников.

Это может быть:

средний перфоратор с алмазной коронкой

большой перфоратор с ударной коронкой

штроборез с запилом 60мм в глубину

Монтаж электрощита

Как правило, этот ответственный этап работ выполняет специалист – электрик. Но в небольшом жилом или дачном домике на несколько комнат вы сможете решить задачу самостоятельно, если будете придерживаться пошаговой инструкции:

Закрепите ящик на стене рядом с кабельным вводом. Высота установки – 1,5 м над полом. Если необходимо, выдолбите в стене углубление.
Поставьте DIN-рейки для крепления автоматов и 2 шины – для подсоединения нулевого (N) и заземляющего (PE) провода. Заведите внешний кабель через отверстие, разделайте его и подключите «ноль» к шине. Действие повторите с проводником заземления.
Закрепите УЗО, счетчик и все автоматы. Нейтраль и фазу от питающего кабеля присоедините к контактам вводного пакетника.
Выполните внутреннюю разводку по схеме, пользуясь изолированным одножильным проводом сечением 6 мм². Для надежного контакта с зажимами автоматических выключателей на оголенные жилы ставьте специальные наконечники в виде вилки.

Приобретая и монтируя шкаф для электрощита, нужно позаботиться также о размещении резервных автоматов, которые могут пригодиться впоследствии. Поэтому на рейке должно оставаться 3—4 свободных гнезда

Обо всех нюансах сборки этого важного органа рассказывается в видеосюжете:
